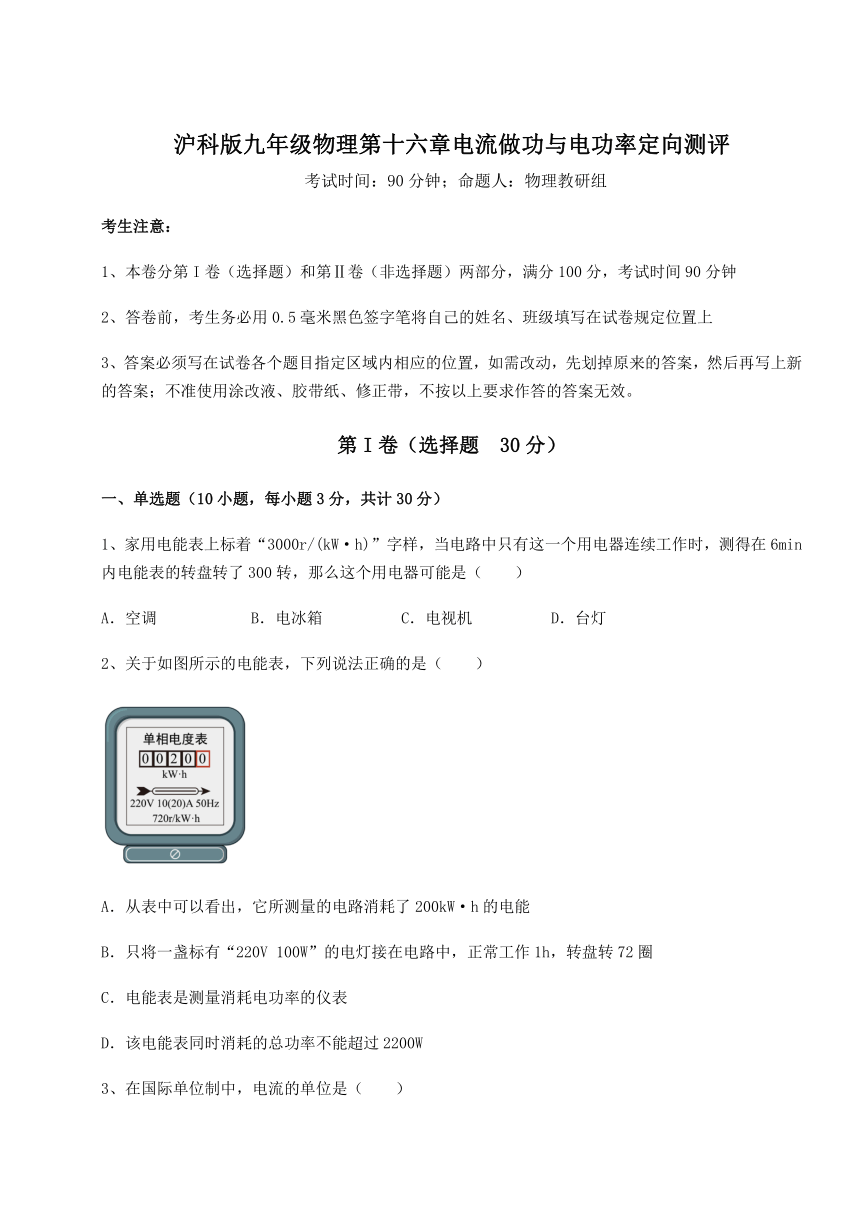

沪科版九年级物理第十六章电流做功与电功率定向测评
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、家用电能表上标着“3000r/(kW·h)”字样,当电路中只有这一个用电器连续工作时,测得在6min内电能表的转盘转了300转,那么这个用电器可能是(  )
A.空调 B.电冰箱 C.电视机 D.台灯
2、关于如图所示的电能表,下列说法正确的是(  )
A.从表中可以看出,它所测量的电路消耗了200kW·h的电能
B.只将一盏标有“220V 100W”的电灯接在电路中,正常工作1h,转盘转72圈
C.电能表是测量消耗电功率的仪表
D.该电能表同时消耗的总功率不能超过2200W
3、在国际单位制中,电流的单位是(  )

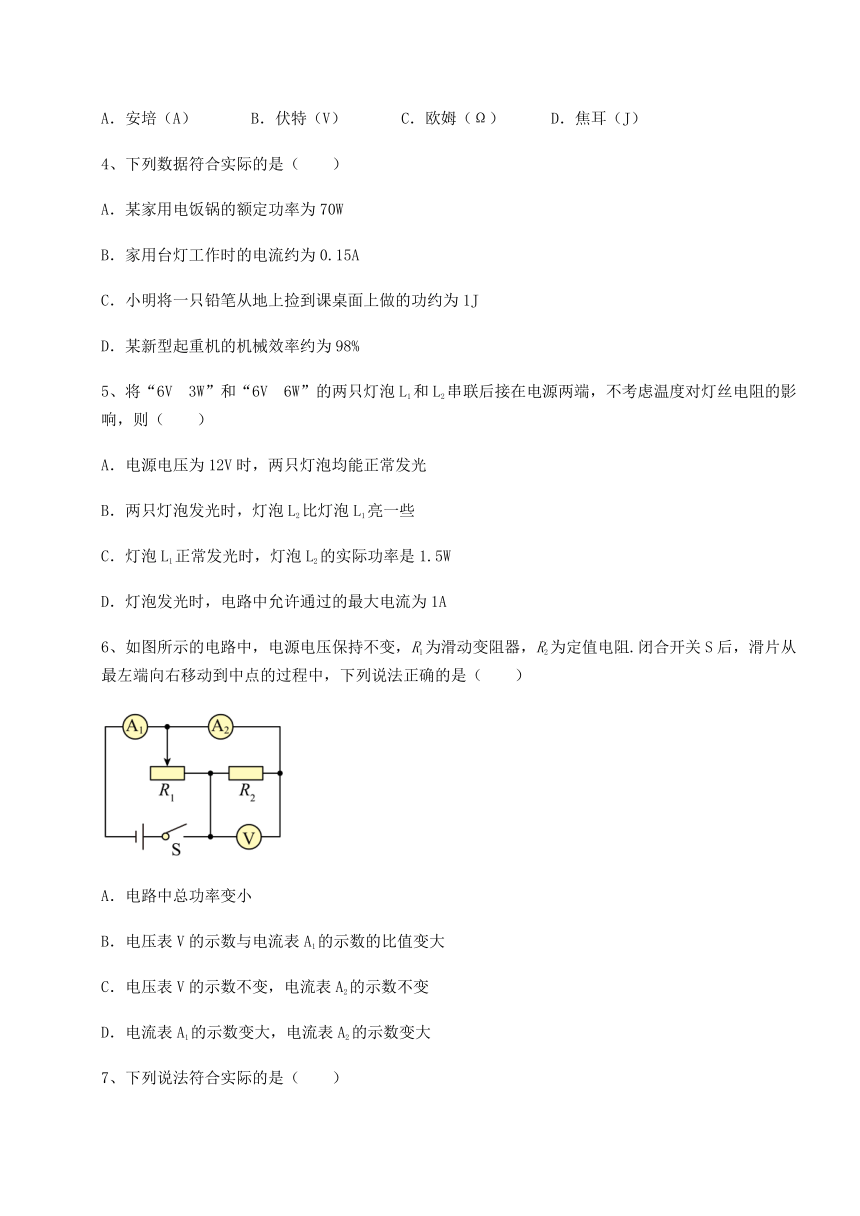

A.安培(A) B.伏特(V) C.欧姆(Ω) D.焦耳(J)
4、下列数据符合实际的是(  )
A.某家用电饭锅的额定功率为70W
B.家用台灯工作时的电流约为0.15A
C.小明将一只铅笔从地上捡到课桌面上做的功约为1J
D.某新型起重机的机械效率约为98%
5、将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端,不考虑温度对灯丝电阻的影响,则(  )
A.电源电压为12V时,两只灯泡均能正常发光
B.两只灯泡发光时,灯泡L2比灯泡L1亮一些
C.灯泡L1正常发光时,灯泡L2的实际功率是1.5W
D.灯泡发光时,电路中允许通过的最大电流为1A
6、如图所示的电路中,电源电压保持不变,R1为滑动变阻器,R2为定值电阻.闭合开关S后,滑片从最左端向右移动到中点的过程中,下列说法正确的是(  )
A.电路中总功率变小
B.电压表V的示数与电流表A1的示数的比值变大
C.电压表V的示数不变,电流表A2的示数不变
D.电流表A1的示数变大,电流表A2的示数变大

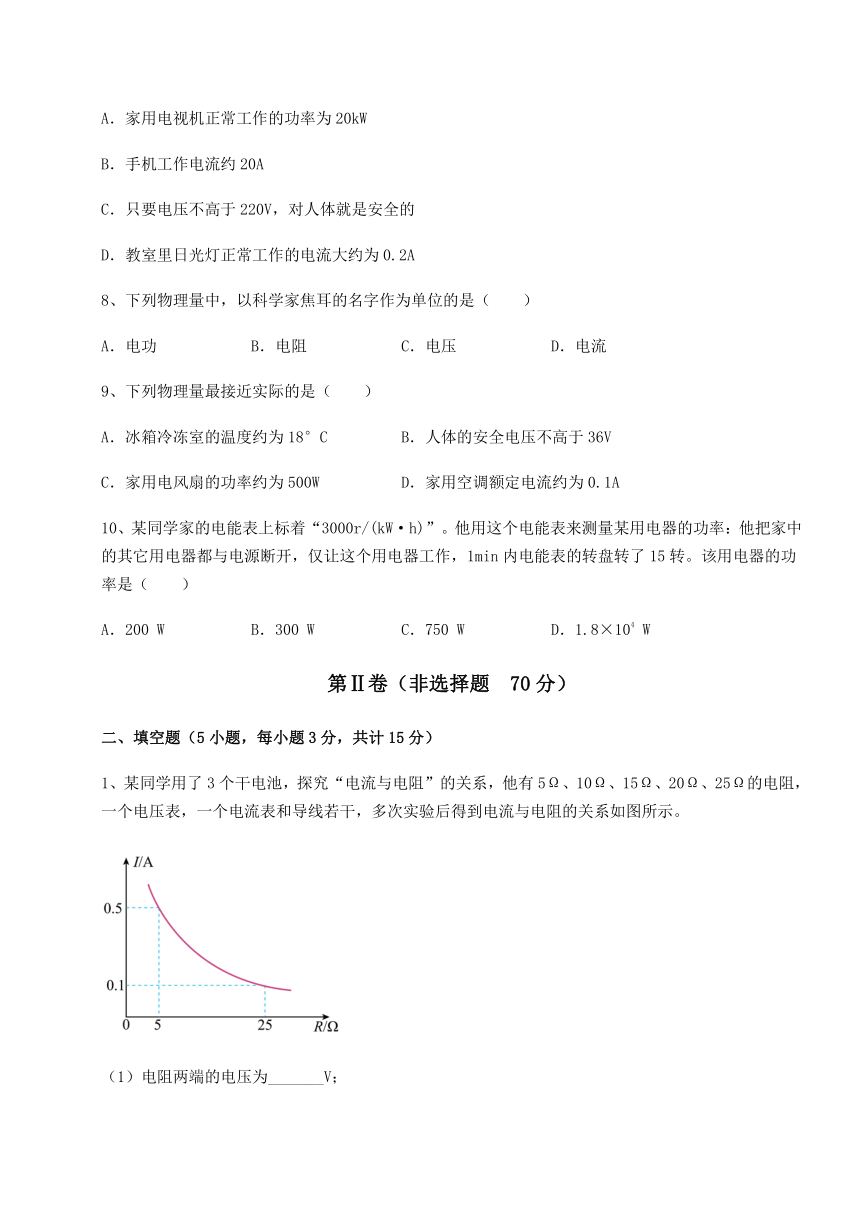

7、下列说法符合实际的是(  )
A.家用电视机正常工作的功率为20kW
B.手机工作电流约20A
C.只要电压不高于220V,对人体就是安全的
D.教室里日光灯正常工作的电流大约为0.2A
8、下列物理量中,以科学家焦耳的名字作为单位的是(  )
A.电功 B.电阻 C.电压 D.电流
9、下列物理量最接近实际的是(  )
A.冰箱冷冻室的温度约为18°C B.人体的安全电压不高于36V
C.家用电风扇的功率约为500W D.家用空调额定电流约为0.1A
10、某同学家的电能表上标着“3000r/(kW·h)”。他用这个电能表来测量某用电器的功率:他把家中的其它用电器都与电源断开,仅让这个用电器工作,1min内电能表的转盘转了15转。该用电器的功率是(  )
A.200 W B.300 W C.750 W D.1.8×104 W
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、某同学用了3个干电池,探究“电流与电阻”的关系,他有5Ω、10Ω、15Ω、20Ω、25Ω的电阻,一个电压表,一个电流表和导线若干,多次实验后得到电流与电阻的关系如图所示。
(1)电阻两端的电压为_______V;

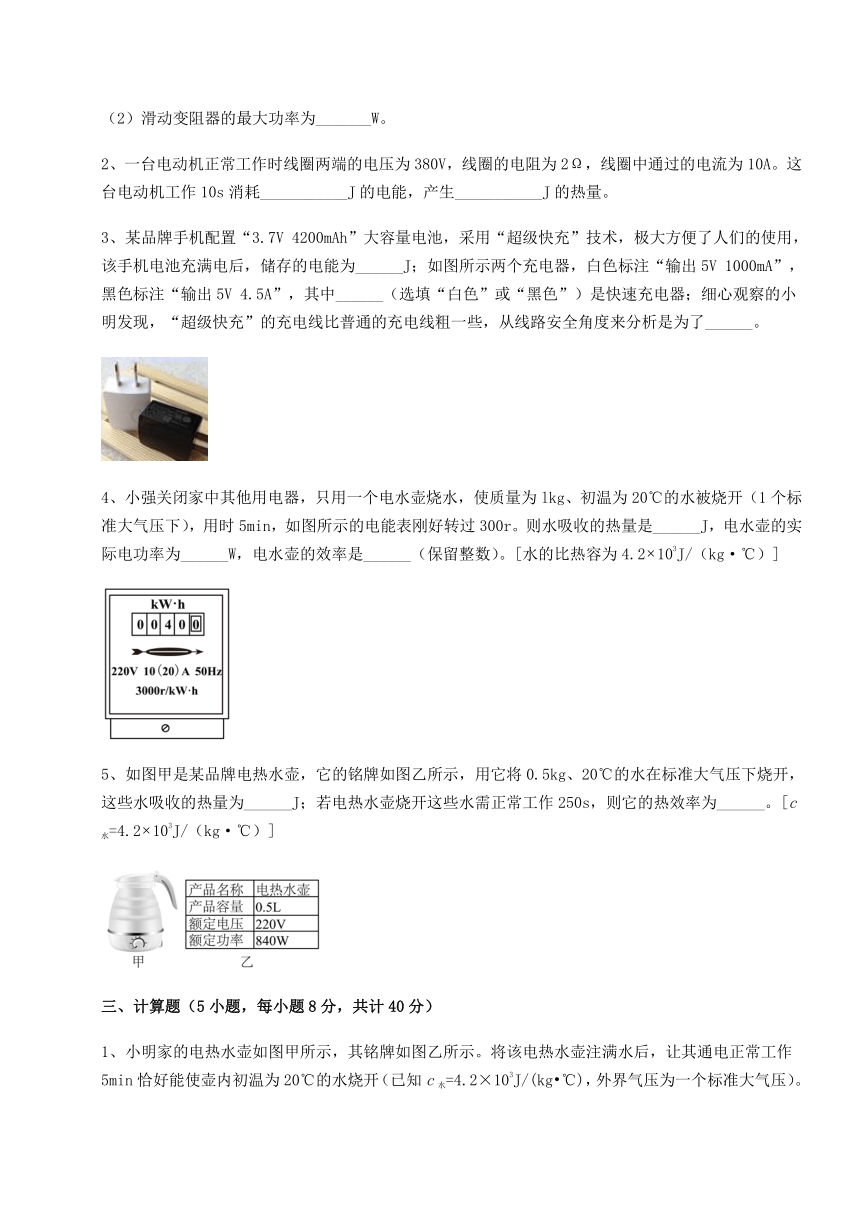

(2)滑动变阻器的最大功率为_______W。
2、一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Ω,线圈中通过的电流为10A。这台电动机工作10s消耗___________J的电能,产生___________J的热量。
3、某品牌手机配置“3.7V 4200mAh”大容量电池,采用“超级快充”技术,极大方便了人们的使用,该手机电池充满电后,储存的电能为______J;如图所示两个充电器,白色标注“输出5V 1000mA”,黑色标注“输出5V 4.5A”,其中______(选填“白色”或“黑色”)是快速充电器;细心观察的小明发现,“超级快充”的充电线比普通的充电线粗一些,从线路安全角度来分析是为了______。
4、小强关闭家中其他用电器,只用一个电水壶烧水,使质量为lkg、初温为20℃的水被烧开(1个标准大气压下),用时5min,如图所示的电能表刚好转过300r。则水吸收的热量是______J,电水壶的实际电功率为______W,电水壶的效率是______(保留整数)。[水的比热容为4.2103J/(kg·℃)]
5、如图甲是某品牌电热水壶,它的铭牌如图乙所示,用它将0.5kg、20℃的水在标准大气压下烧开,这些水吸收的热量为______J;若电热水壶烧开这些水需正常工作250s,则它的热效率为______。[c水=4.2103J/(kg·℃)]
三、计算题(5小题,每小题8分,共计40分)

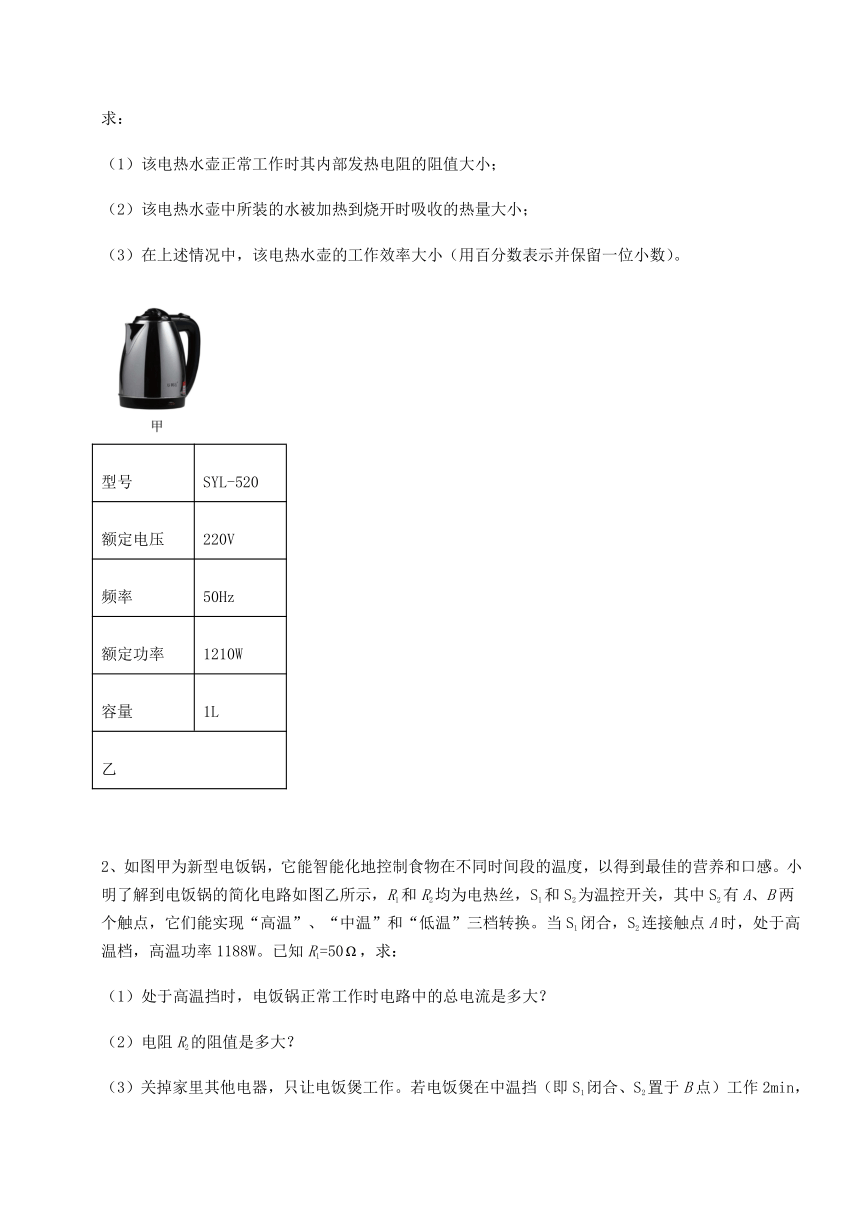

1、小明家的电热水壶如图甲所示,其铭牌如图乙所示。将该电热水壶注满水后,让其通电正常工作5min恰好能使壶内初温为20℃的水烧开(已知c水=4.2×103J/(kg ℃),外界气压为一个标准大气压)。求:
(1)该电热水壶正常工作时其内部发热电阻的阻值大小;
(2)该电热水壶中所装的水被加热到烧开时吸收的热量大小;
(3)在上述情况中,该电热水壶的工作效率大小(用百分数表示并保留一位小数)。
型号 SYL-520
额定电压 220V
频率 50Hz
额定功率 1210W
容量 1L

2、如图甲为新型电饭锅,它能智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示,R1和R2均为电热丝,S1和S2为温控开关,其中S2有A、B两个触点,它们能实现“高温”、“中温”和“低温”三档转换。当S1闭合,S2连接触点A时,处于高温档,高温功率1188W。已知R1=50,求:
(1)处于高温挡时,电饭锅正常工作时电路中的总电流是多大?
(2)电阻R2的阻值是多大?
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路两端实际电压是多少?
3、如图所示的电路,电源电压不变,R为滑动变阻器,L1的规格“10V W”( 表示示数不清),L2的规格“12V 12W”,不考虑温度对灯丝电阻的影响。
(1)电流表用大量程,闭合开关S、S1、S2,滑动变阻器滑片置于中点,灯泡L2正常发光,电流表的示数如图乙所示,则电源电压是多少?
(2)滑动变阻器的最大阻值是多少?
(3)只闭合开关S,当滑动变阻器移动到某一个位置时,灯泡L1正常发光,电流表的示数如图丙所示,则L1的额定功率是多少?
4、如图所示的电路中,已知电阻R1的阻值为20Ω,电源电压保持不变。只闭合开关S时电流表的示数为0.2A,开关S和S1均闭合时电流表的示数为0.6A。
(1)求电源电压的大小;
(2)1分钟内电流通过R2做的电功。
5、如图所示电路,电源电压恒为4.5V,灯泡L上标有“3V,1.5W”字样,滑动变阻器R2上标有“15Ω,1A”字样,定值电阻R1阻值为10Ω,电流表量程为0~3A,电压表量程为0~3V,不计温度对灯丝电阻的影响。求:
(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时,电流表示数为多大?
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率?
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围。
四、实验探究(3小题,每小题5分,共计15分)
1、小丽同学利用图甲所示的电路测量小灯泡的电功率,小灯泡的额定电压为2.5V
(1)用笔画线代替导线,将图甲中的电路补充完整(导线不得交叉)______ ;
(2)连接电路后,闭合开关,灯泡不亮,电流表和电压表都有示数,但是数值较小,无论怎样移动滑动变阻器的滑片,小灯泡都不发光,两电表示数均无变化,产生这一故障的原因可能是:______;
(3)小丽同学排除故障后,移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示,此时小灯泡两端的电压为______V。要测量小灯泡的额定电功率,应将图甲中滑动变阻器的滑片向______(填“A”或“B”)端移动,使电压表的示数为2.5V;
(4)移动滑动变阻器的滑片,记下多组电压和电流值,并绘制成图丙所示的U I图像,根据图像的信息可以计算出小灯泡的额定电功率为______W;
(5)小丽还想利用一个电压未知的电源(电压不变)、己知阻值为R0的定值电阻测岀额定电压为U额的另一小灯泡的额定功率,于是设计了如图丁所示的电路;
请完成下列实验步骤:
①闭合开关S1,开关S2接a接线柱,移动滑动变阻器的滑片,使电压表示数为______
②闭合开关S1,开关S2接b接线柱,滑动变阻器的滑片保持不动,读出电压表示数为U1;再将开关S2 接c接线柱,读出电压表的示数为U2
③则小灯泡额定功率的表达式P额=______。(用U额、U1、U2、R0表示)
2、为了测量小灯泡在不同电压下的电功率,小组同学设计了如下实验:
(1)用笔画线代替导线,将图中的实物图连接完整;________
(2)电路正确连接后闭合开关,电压表示数为1.5V,电流表示数为_________A(如图),此时小灯泡实际功率为_________W;若小灯泡额定电压为2.5V,要测量小灯泡的额定电功率,则此时应调节变阻器滑片向_________移;
(3)设计一个实验记录表格并画在下面虚线框中;________
(4)小华打算从老师处取来已知阻值的定值电阻R和开关S1、S2,不用电压表,只用电流表,测量已知额定电压为U的小灯泡额定电功率,他设计的电路如图,实验步骤如下:
①闭合开关S、S1,断开开关S2,调节变阻器滑片,使电流表示数为_________;
②闭合开关S、S2,断开开关S1,电流表示数为I;
③则该小灯泡额定电功率P=_________。(两空均用题中给定字母表达)
3、某中学的物理实验小组做“测量小灯泡电功率”的实验,其电路如甲图所示,电源电压为3V,小灯泡的额定电压为2.5V。
(1)请你用笔画线代替导线,将图甲中实物电路连接完整______;
(2)连接好电路,闭合开关,小灯泡发光,但电压表示数为0,经检查,图中a、b、c、d四根导线.有一根断了,则该导线是______(填写字母);
(3)排除故障后,闭合开关,移动滑动变阻器的滑片P到某位置时,电压表的示数为2.0V,若要想测量小灯泡额定功率,应将滑动变阻器的滑片P向______(选填“左“或“右”)移动,使电压表的示数为______V,这时电流表的示数如图乙所示,读数为______A,此小灯泡的额定功率为______W。
-参考答案-
一、单选题
1、A
【详解】
电能表的转盘转300转时,用电器消耗的电能
用电器消耗的功率
A.空调的功率约为1000W,故A符合题意;
B.电冰箱的功率约为100W,故B不符合题意;
C.电视机的功率约为150W,故C不符合题意;
D.台灯的功率约为25W,故D不符合题意。
故选A。
2、B
【详解】
AC.电能表是测量消耗电能的仪表,表中最后一位是小数位,单位是kW·h,所以它所测量的电路消耗了20kW·h的电能,故AC错误;
B.电表转动720圈表明消耗了1kW·h的电能,只将一盏标有“220V 100W”的电灯接在电路中,正常工作1h,则其消耗的电能为
W1=100W×1h=0.1kW·h
则电表转动的圈数为
故B正确;
D.该电能表的额定工作电压为220V,额定最大工作电流为20A,故电路中总功率最大为
P=220V×20A=4400W
故D错误。
故选B。
3、A
【详解】
A.电流的国际单位是安培(A),故A符合题意;
B.电压的国际单位是伏特(V),故B不符合题意;
C.电阻的国际单位是欧姆(Ω),故C不符合题意;
D.电功的国际单位是焦耳(J),故D不符合题意。
故选A。
4、B
【详解】
A.家用电饭锅的额定功率在700W左右。故A不符合题意;
B.家用台灯正常工作时的电流约为0.15A左右,故B符合题意;
C.课桌的高度在0.8m左右,一支铅笔重约0.1N,将一支铅笔从地上拣到课桌上,做的功约为0.08J,故C不符合题意;
D.起重机虽然能够提起很重的货物,但由于机械结构复杂,其中自身重力、摩擦都很大,所以机械效率不高,达不到98%,故D不符合题意。
故选B。
5、C
【详解】
AD.由P=UI可得,两灯泡的额定电流分别为
因串联电路中各处的电流相等,且I1>I2,所以,两只灯泡串联后接在电源两端时,它们不可能同时正常发光,且灯泡发光时电路中允许通过的最大电流为0.5A,故AD不符合题意;
B.由可得,两灯泡的电阻分别为
即R1>R2,则两只灯泡发光时,由
P=UI=I2R
可知,灯泡L1的实际功率较大,其发光较亮,故B不符合题意;
C.灯泡L1正常发光时,电路中的电流
I=I1=0.5A
灯泡L2的实际功率
P2实=I2R2=(0.5A)2×6Ω=1.5W
故C符合题意。
故选C。
6、C
【详解】
由电路图可知,R1与R2并联,电压表测电源的电压,电流表A2测R2支路的电流,电流表A1测干路电流。
CD.因电源的电压保持不变,所以滑片移动时,电压表的示数不变;因并联电路中各支路独立工作、互不影响,所以滑片移动时,通过定值电阻R2的电流不变,即电流表A2的示数不变;在滑片从最左端向右移动到中点的过程中,变阻器R1接入电路中的电阻变小,由可知,通过R1的电流变大,因并联电路中干路电流等于各支路电流之和,所以干路电流变大,即电流表A1的示数变大。故C正确,D错误;
A.由“电压表的示数不变、电流表A1的示数变大”,并根据得电路中总功率变大,故A错误。
B.由“电压表的示数不变、电流表A1的示数变大”可知,电压表V的示数与电流表A1的示数的比值变小,故B错误。
故选C。
7、D
【详解】
A.家用电视机正常工作的功率约为100W,故A不符合题意;
B.手机正常工作时的工作电流约为150mA,故B不符合题意;
C.人体的安全电压是不高于36V,故C不符合题意;
D.教室里的日光灯的功率约为40W,由P=UI可得正常工作时的电流约为
故D符合题意。
故选D。
8、A
【详解】
A.常用的电功或能量的单位是焦耳,故A符合题意;
B.电阻的单位是欧姆,故B不符合题意;
C.电压的单位是伏特,故C不符合题意;
D.电流的单位是安培,故D不符合题意。
故选A。
9、B
【详解】
A.冰箱冷冻室的温度约为负18°C,故A不符合题意;
B.经验表明,人体的安全电压不高于36V,故B符合题意;
C.家用电风扇的功率约为50W,故C不符合题意;
D.家用空调额定电流约为5A,故D不符合题意。
故选B。
10、B
【详解】
由题意可知,电能表的表盘转过15转消耗的电能为
该用电器的工作时间为
t=1min=60s
故可得该用电器的功率为
故可知ACD不符合题意,B符合题意。
故选B。
二、填空题
1、2.5 1
【详解】
(1)[1]根据题意知道,探究“电流与电阻”的关系时,电压表测量的是电阻两端的电压,由电流I随电阻R变化的图像可知,根据得
故电阻两端的电压是2.5V。
(2)[2]由于探究“电流与电阻”的关系时,需要保持电阻两端的电压不变,所以,由(1)可知,实验过程中滑动变阻器两端的电压为
根据题意可知,他使用5Ω的电阻时电路的电流最大为0.5A。根据得,滑动变阻器的最大功率为
2、38000 2000
【详解】
[1]电动机工作10s消耗的电能
[2]电动机工作10s产生的热量
3、55944 黑色 减小产生的电热
【详解】
[1]电池充满电储存的电能
W=UIt=3.7V×4200×10 3A×1×3600s=55944J
[2]白色标注充电器的功率
P1=U1I1=5V×1000×10 3A=5W
黑色标注充电器的功率
P2=U2I2=5V×4.5A=22.5W>P1
因为黑色充电线的功率大,根据W=Pt可得,相同时间,黑色充电线获得的电能多,所以黑色的充电速度快,是快速充电器。
[3]充电器的充电线有电阻,由焦耳定律知,电阻工作过程中会产生热量;因为电阻的大小与材料、横截面积、长度有关;长度越长,电阻越大,横截面积越大,电阻越小,所以充电线尽可能做得粗一些,目的是减小电阻,电阻小的充电线可以使充电过程中产生的热量少一些。
4、 1200 93 %
【详解】
[1]水吸收的热量是
[2]用时5min,如图所示的电能表刚好转过300r,消耗的电能为
电水壶的实际电功率为
[3]电水壶的效率是
5、1.68×105
【详解】
[1]水在一个标准大气压下的沸点为100℃,将0.5kg、20℃的水在标准大气压下烧开,这些水吸收的热量为
[2]根据电热水壶的铭牌可知,电热水壶的额定功率为840W,电热水壶正常工作250s消耗的电能为
W=Pt=840W×250s=2.1×105J
它的热效率为
三、计算题
1、(1)40Ω;(2)3.63×10J;(3)92.6%
【详解】
解:(1)由铭牌可知,电热水壶的额定功率为1210W,额定电压为220V,由公式P=UI推导得
所以,电热水壶正常工作时其内部发热电阻的阻值大小
(2)由铭牌可知,该电热水壶注满水后所装水的体积为
V=1L=1×10-3m3
所装水的质量为
m=ρV=1×103kg/m3×1×10-3m3=1kg
则水吸收的热量为
Q=cmΔt=4.2×103J/(kg·℃)×1kg×(100℃-20℃)=3.36×105J
(3)5min内电热水壶消耗的电能
W=Pt=1210W×5×60s=3.63×105J
电热水壶的工作效率
答:(1)该电热水壶正常工作时其内部发热电阻的阻值大小为40Ω;
(2)该电热水壶中所装的水被加热到烧开时吸收的热量为3.36×105J;
(3)该电热水壶的工作效率为92.6%。
2、(1)5.4A;(2)220Ω;(3)200V
【详解】
解:(1)由得处于高温挡时,电饭锅正常工作时电路中的总电流是
(2)当S1闭合,S2连接触点A时,处于高温档,两电阻并联,电阻R1的电流为
电阻R2的电流为
由得,电阻R2的阻值是
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路消耗的电能为
电路的电功率为
当开关S1闭合,S2连接触点B时,电路中只有电阻R1工作,电阻R2被短路,电路处于中温档。由得,电路两端实际电压是
答:(1)处于高温挡时,电饭锅正常工作时电路中的总电流是5.4A;
(2)电阻R2的阻值是220Ω;
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路两端实际电压是200V。
3、(1)12V;(2)48Ω;(3)5W
【详解】
解:(1)闭合开关S、S1、S2该电路为滑动变阻器R和L2的并联电路,电流表测干路的电流;此时灯L2正常发光,已知L2的额定电压为U2=12V,由并联电路的电压特点可知,电源电压为
U=U2=12V
(2) 可知L2正常发光的电流为
则当开关S、S1、S2均闭合时,由图乙可知电流表示数为1.5A,即干路的电流为I=1.5A,
通过滑动变阻器的电流为
滑动变阻器接入电路的阻值为
则滑动变阻器的最大阻值为
;
(3)只闭合S时,该电路为L1和滑动变阻器的串联电路,电流表测电路中的电流;由图丙可知电流表的示数为0.5A,即L1正常发光的电流为I=0.5A,已知L1的额定电压为U1=10V,
则L1的额定功率为

答:(1)电源电压是12V;
(2)滑动变阻器的最大阻值是48Ω;
(3)L的额定功率是5W。
4、(1)4V;(2)96J
【详解】
解:(1)只闭合开关S时,电路中为R1的简单电路,电流表测通过的电流,由知道,电源电压的大小
U=I1R1=0.2A×20Ω=4V
(2)开关S和S1均闭合时,R1和R2并联,电流表测干路电流,由于并联电路中各支路独立工作、互不影响,所以,通过R1电流不变,因并联电路中干路电流等于各支路电流之和,所以,通过R2的电流
I2=I-I1=0.6A-0.2A=0.4A
且并联电路中各支路两端的电压相等,由 知道,1分钟内电流通过R2做的电功
答:(1)电源电压的大小是4V;
(2)1分钟内电流通过R2做的电功是96J。
5、(1)0.75A ;(2)6.525W ; (3)3Ω~12Ω
【详解】
解:(1)当开关S、S1、S2闭合,S3断开时,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,通过R1的电流
变阻器R2滑片处于最右端时,滑动变阻器接入电路的阻值为15Ω,通过滑动变阻器R2的电流
电流表的示数为
I= I1+I2=0.45A+0.3A=0.75A
(2)当开关S、S1、S2闭合,S3断开,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,滑动变阻器R2上标有“15Ω,1A”,则滑动变阻器允许通过的最大电流为1A,所以电路中的最大电流为
Imax= I1+I2max=0.45A+1A=1.45A
电路中最大总功率
Pmax=UImax=4.5V×1.45A=6.525W
(3)当开关S、S3闭合,S1、S2断开时,R1断路,灯泡L与滑动变阻器R2串联,电压表测滑动变阻器R2两端电压,灯泡的额定电流
因为灯泡额定电流I额=0.5A,电流表量程为 0~3A,滑动变阻器标有“15Ω,1A”字样,所以,在确保电路元件安全的情况下,电路中最大电流为
I最大=I额=0.5A
此时小灯泡正常发光,滑动变阻器R2接入电路中阻值最小,阻值为
灯泡的电阻为
因为电压表量程为 0~3V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为 U2大=3V 时,此时滑动变阻器阻值最大,此时电路中电流
滑动变阻器R2接入电路中阻值最大
综上所述滑动变阻器的阻值范围为 3Ω~12Ω。
答:(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时:电流表示数为0.75A;
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率6.525W;
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围为3Ω~12Ω。
四、实验探究
1、 变阻器下面两个接线柱连入了电路中 2.2 A U额
【详解】
(1)[1]电压表与灯并联,故电路图如下所示
(2)[2]连接电路后,闭合开关,小灯泡不亮,电流表、电压表都有示数,电路为通路,电路的电流较小,电路的电阻较大,无论怎样移动滑动变阻器的滑片,小灯泡都不发光,两电表示数均无变化,则变阻器没有了变阻的作用,产生这一现象的原因是将变阻器下面两个接线柱连入了电路中。
(3)[3][4]图乙中电压选用小量程,分度值为0.1V,示数为2.2V,小于灯的额定电压2.5V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向A移动,小灯泡两端的电压达到2.5V。
(4)[5]根据绘制成图丙所示的U-I图像知,灯在额定电压下的电流为0.2A,小灯泡的额定功率为
(5)①[6]为了测量小灯泡的的额定电流,闭合开关S1,开关S2接a接线柱,此时电压表测量灯泡两端的电压,故移动滑动变阻器的滑片,使电压表示数为U额,即让小灯泡的正常发光。
③[7]闭合开关S1,开关S2接b接线柱,小灯泡、滑动变阻器和R0串联,滑动变阻器的滑片保持不动,读出电压表示数为U1,即灯泡正常发光时,灯泡和变阻器这两个用电器两端的总电压为U1;再将开关S2 接c接线柱,此时电压表测量的是整个电路的总电压,读出电压表的示数为U2。故R0两端的电压为U2- U1。根据得,灯泡的额定电流为
根据得,灯泡的额定功率为
2、 0.22 0.33 左
次数 电压U/V 电流I/A 电功率P/W
1
2
3
【解析】
【详解】
(1)[1]滑动变阻器的接法是要让电阻丝接入电路,因此采用“一上一下”接线方法。实物图如图所示:
(2)[2]电流表选择的是0~0.6A的量程,电流表的读数为0.22A。
[3]小灯泡的实际功率为
[4]若小灯泡额定电压为2.5V,要测量小灯泡的额定电功率,则小灯泡两端的电压需要调到2.5V,小灯泡两端的电压增大,电源电压不变,就应该让滑动变阻器两端的电压减小。根据串联分压的特点,滑动变阻器的阻值应变小,滑片应向左端移动。
(3)[5]根据P=UI可知,实验需要测量电压、电流并记录数据,还需要计算电功率,因此设计表格如下:
次数 电压U/V 电流I/A 电功率P/W
1
2
3
(4)[6]闭合开关S、S1,断开开关S2,调节变阻器滑片,此时需要让定值电阻两端的电压等于小灯泡的额定电压,因此使电流表示数为。
[7]小灯泡额定电功率
3、 b 左 2.5 0.24 0.6
【详解】
(1)[1] 滑动变阻器需要一上一下串联接入电路,如下图所示:
(2)[2]根据实物图可知,小灯泡 发光,说明电流从电源正极流出经过开关、滑动变阻器、导线d、导线c、灯泡、导线a、电流表回到了电源负极,因此导线a、c完好,b发生了断路。
(3)[3][4]排除故障后,闭合开关,移动滑动变阻器的滑片P到某位置时,电压表的示数为2.0V,小灯泡的额定电压为2.5V,若要想测量小灯泡额定功率,应让小灯泡两端的电压变大,让滑动变阻器两端的电压变小,根据串联分压特点可知,应将滑动变阻器的滑片P向左移动,使电压表的示数为2.5V。
[5][6]由实物图可知电流表的量程为0 0.6A,由图示电流表可知,其分度值为0.02A,故电流表示数为0.24A,所以小电灯的额定功率
P=UI=2.5V×0.24A=0.6W
