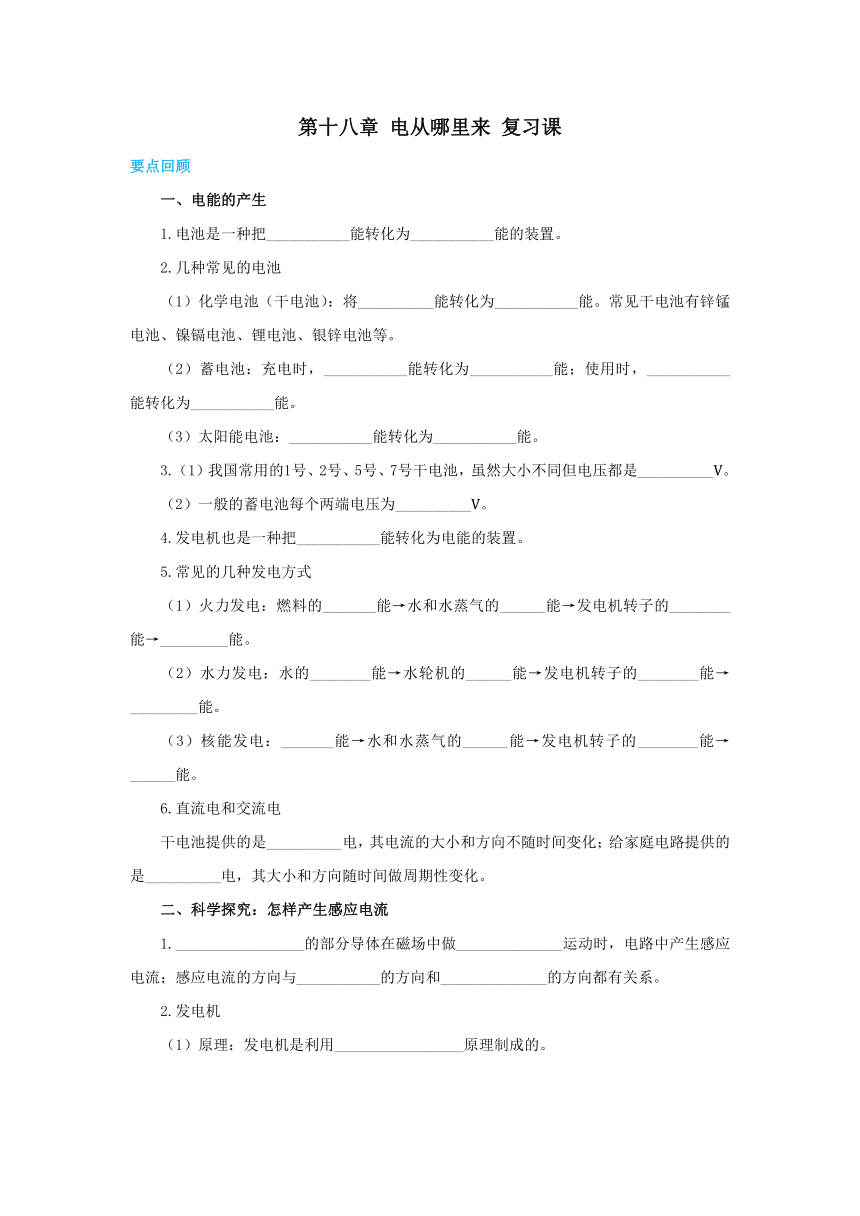

第十八章 电从哪里来 复习课

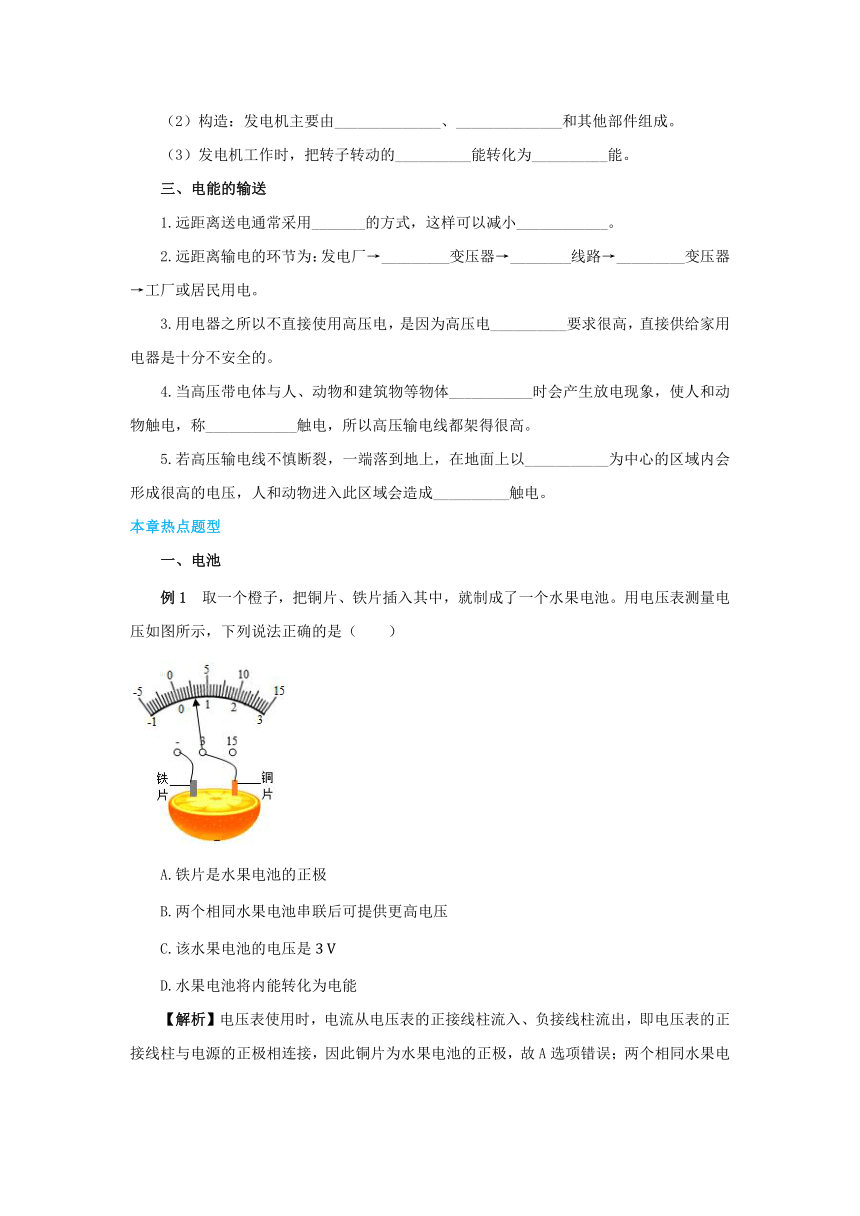

要点回顾 一、电能的产生 1.电池是一种把___________能转化为___________能的装置。 2.几种常见的电池 （1）化学电池（干电池）：将__________能转化为___________能。常见干电池有锌锰电池、镍镉电池、锂电池、银锌电池等。 （2）蓄电池：充电时，___________能转化为___________能；使用时，___________能转化为___________能。 （3）太阳能电池：___________能转化为___________能。 3.（1）我国常用的1号、2号、5号、7号干电池，虽然大小不同但电压都是__________。 （2）一般的蓄电池每个两端电压为__________。 4.发电机也是一种把___________能转化为电能的装置。 5.常见的几种发电方式 （1）火力发电：燃料的_______能→水和水蒸气的______能→发电机转子的________能→_________能。 （2）水力发电：水的________能→水轮机的______能→发电机转子的________能→_________能。 （3）核能发电：_______能→水和水蒸气的______能→发电机转子的________能→______能。 6.直流电和交流电 干电池提供的是__________电，其电流的大小和方向不随时间变化；给家庭电路提供的是__________电，其大小和方向随时间做周期性变化。 二、科学探究：怎样产生感应电流 1._________________的部分导体在磁场中做______________运动时，电路中产生感应电流；感应电流的方向与___________的方向和______________的方向都有关系。 2.发电机 （1）原理：发电机是利用_________________原理制成的。 （2）构造：发电机主要由______________、______________和其他部件组成。 （3）发电机工作时，把转子转动的__________能转化为__________能。 三、电能的输送 1.远距离送电通常采用_______的方式，这样可以减小____________。 2.远距离输电的环节为：发电厂→_________变压器→________线路→_________变压器→工厂或居民用电。 3.用电器之所以不直接使用高压电，是因为高压电__________要求很高，直接供给家用电器是十分不安全的。 4.当高压带电体与人、动物和建筑物等物体___________时会产生放电现象，使人和动物触电，称____________触电，所以高压输电线都架得很高。 5.若高压输电线不慎断裂，一端落到地上，在地面上以___________为中心的区域内会形成很高的电压，人和动物进入此区域会造成__________触电。 本章热点题型 一、电池 例1 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ） A.铁片是水果电池的正极 B.两个相同水果电池串联后可提供更高电压 C.该水果电池的电压是 D.水果电池将内能转化为电能 【解析】电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜片为水果电池的正极，故A选项错误；两个相同水果电池串联后可提供更高电压，故B选项正确；由图知电压表的量程为，分度值为，水果电池的电压为，故C选项错误；水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D选项错误。 【答案】B 跟踪练习 1.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ） A.水果的作用是给电路提供电压 B.此时电路中有电荷在发生定向移动 C.水果电池将电能转化为化学能 D.少串联一个水果电池，发光二极管将变暗 二、发电站及其能量转化 例2 浅层地热能是指蕴藏在地表以下一定深度范围内的岩土体、地下水和地表水具有开发利用价值的天然绿色能源。截至目前，中国第一大地热发电站西藏羊八井地热电站已累计发电超过24亿千瓦时。分析图，从地下井→汽轮机→发电机，其能量转化过程是：内能→______能→______能。 【解析】地热发电站发电时，先利用地下井获得地热将水加热成水蒸气，水蒸气膨胀推动活塞，使汽轮机转动工作，将水蒸气的内能转化为机械能，汽轮机带动发电机工作，将机械能转化为电能；所以整个过程能量的转化是：内能→机械能→电能。 【答案】机械 电 跟踪练习 2.如图所示为核电站发电的流程示意图。下列有关核电站发电过程中能量转化顺序的罗列，其中正确的是（ ） A.核能、机械能、化学能、电能 B.核能、机械能、内能、电能 C.核能、内能、机械能、电能 D.核能、内能、化学能、电能 三、电磁感应 例3 是一轻质金属棒，用两根细导线吊着悬在蹄形磁体中间，如图所示，当开关置于不同的位置时，可研究不同的电磁现象。当开关接到位置1时，利用该原理我们制造了__________（选填“电动机”或“发电机”）。当开关接到位置2时，可探究__________现象。 【解析】如图所示的装置中，金属棒用两根细导线连接后悬挂在蹄形磁体两极之间，把单刀双掷开关掷向1时，看到金属棒运动，即表明通电导线在磁场中受力的作用，是电动机的原理；把单刀双掷开关掷向2时，金属棒做切割磁感线运动，电路中会产生电流，这是电磁感应现象。 【答案】电动机 电磁感应 跟踪练习 3.如图所示为发电机的工作原理图，则下列说法中正确的是（ ） A.线圈在磁场中转动时不一定产生感应电流 B.线圈在转动过程中，产生的电流大小不变 C.线圈在转动过程中，产生的电流方向不变 D.发电机的原理和扬声器的相同 例4 如图是一个简易的发电装置示意图，当让导体向右运动时，灵敏电流计的指针向左偏转；将导体改为向左运动时，灵敏电流计的指针将会向__________偏转；实验结果表明感应电流的方向与导体切割磁感线的________有关，如果导体左右往复运动，电路中产生的是________（选填“交流电”或“直流电”）。 【解析】导体向右做切割磁感线运动时，产生的电流可以使灵敏电流计的指针向左偏转，那么只改变导体运动方向，产生的电流方向也改变，在不改变电路的连接情况下，灵敏电流计的指针要向右偏转；由此说明感应电流方向与运动方向有关；导体左右往复运动，电流方向也随着不断变化，即产生方向不断变化的电流，即交流电。 【答案】右 运动方向 交流电 跟踪练习 4.如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（ ） A.在四个位置时，导体中都有感应电流 B.在两个位置时，导体中没有感应电流 C.在两个位置时，导体中有感应电流且电流方向相同 D.在两个位置时，导体中没有感应电流 四、高压输电 例5 远距离输电采用高电压，这是因为在输送功率一定时，提高输送电压，可以（ ） A.减小输电导线中的电流 B.增大消耗的功率 C.增大输电导线的电流 D.减小输电线上的电阻 【解析】根据，在输送功率一定时，提高输送电压，可减小输电导线中的电流，再根据可知，在电阻不变的情况下，导线中的电流越小，导线消耗的电功率越小。因此通过前面的分析可知，A选项正确。 【答案】A 跟踪练习 5.关于高压输电，若输送的电功率一定，下列说法中正确的是（ ） A.电压增大到原来的2倍，输送的电能增大到原来的2倍 B.电压增大到原来的2倍，输送的电能增大到原来的4倍 C.电压增大到原来的2倍，损失的电能减小到原来的 D.电压增大到原来的2倍，损失的电能减小到原来的 五、高压触电及其防护 例6 如图所示，高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着_________。当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了_______________，这时电流通过人体，造成____________(选填“跨步电压触电”或“电弧触电”)。当你不小心靠近了高压线断头落地处，为保证不触电，你打算采取的办法___________________。 【解析】高压输电线落在地面上，地面上与电线断头距离不同的各点间存在着电压。当人走近断头时，两脚位于离断头远近不同的位置上,因而两脚之间有了电压，这时电流通过人体，造成跨步电压触电。当你不小心靠近了高压线断头落地处，为保证不触电，应该两脚并拢向远离断头的方向跳出。 【答案】电压 电压 跨步电压触电 两脚并拢向远离断头的方向跳出 跟踪练习 6.高压输电线都架得很高，原因是（ ） A.防止高压电弧触电 B.防止跨步电压触电 C.防止阻碍交通 D.减小电能损失 参考答案 要点回顾 一、电能的产生 1.其他形式 电 2.（1）化学 电 （2）电 化学 化学 电 （3）太阳 电 3.（1）1.5 （2）2 4.其他形式 5.（1）化学 内 机械 电 （2）机械 机械 机械 电 （3）核 内机械 电 6.直流 交流 二、科学探究：怎样产生感应电流 1.闭合电路 切割磁感线 磁场 导体运动 2.（1）电磁感应 （2）转子 定子 （3）机械 电 三、电能的输送 1.高压输电 输电线上电能的损失 2.升压 高压 降压 3.绝缘防护 4.距离较近 电弧 5.落地点 跨步电压 本章热点题型 跟踪练习 1.C 2.C 3.A 4.D 5.C 6.A
