(共30张PPT)
第十五章 探究电路
九年级物理沪科版·上册
第一节 电阻和变阻器
授课人:XXXX
新课引入
思考:

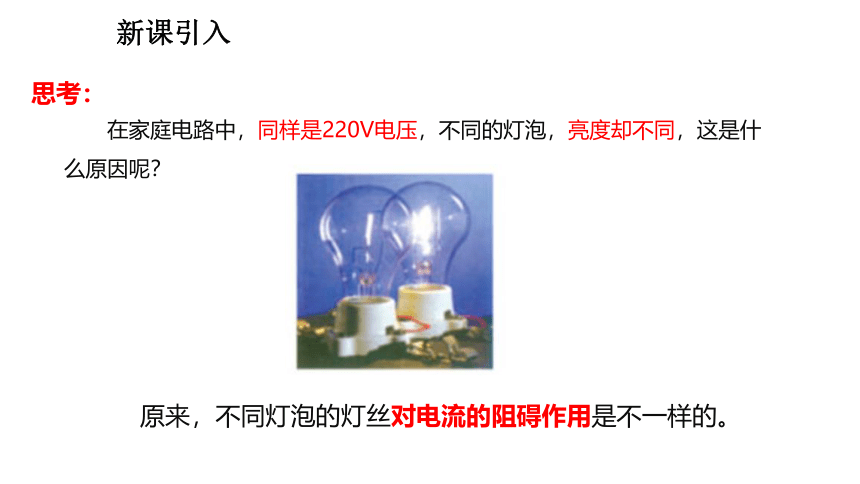

  在家庭电路中,同样是220V电压,不同的灯泡,亮度却不同,这是什么原因呢?
原来,不同灯泡的灯丝对电流的阻碍作用是不一样的。

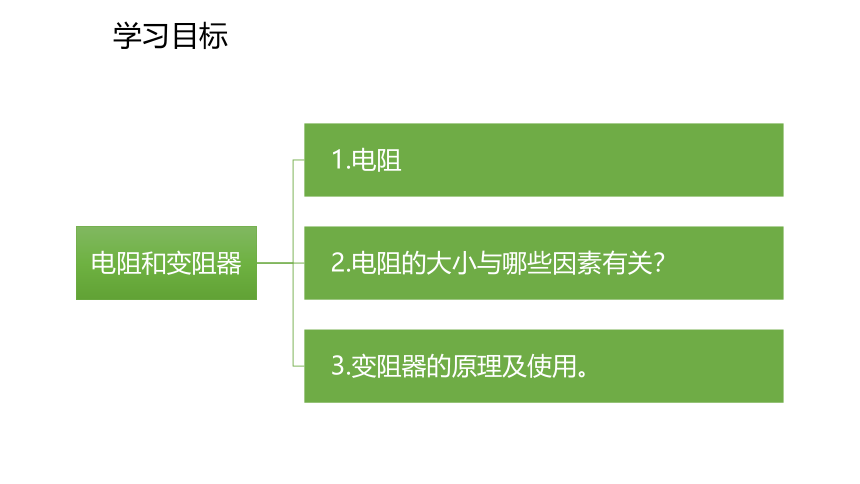

学习目标
实验

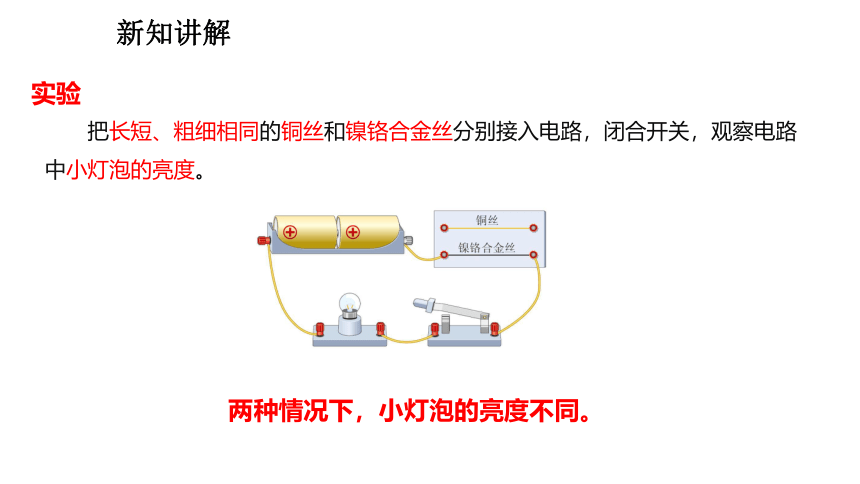

  把长短、粗细相同的铜丝和镍铬合金丝分别接入电路,闭合开关,观察电路中小灯泡的亮度。
两种情况下,小灯泡的亮度不同。
新知讲解
新知讲解

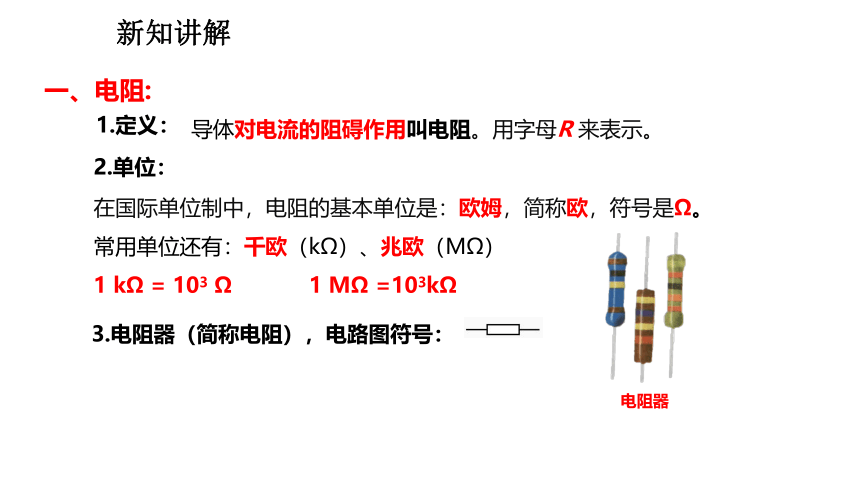

一、电阻:
1.定义:
导体对电流的阻碍作用叫电阻。用字母R 来表示。
2.单位:
在国际单位制中,电阻的基本单位是:欧姆,简称欧,符号是Ω。
常用单位还有:千欧(kΩ)、兆欧(MΩ)
1 kΩ = 103 Ω 1 MΩ =103kΩ
3.电阻器(简称电阻),电路图符号:
电阻器
新知讲解
强化训练

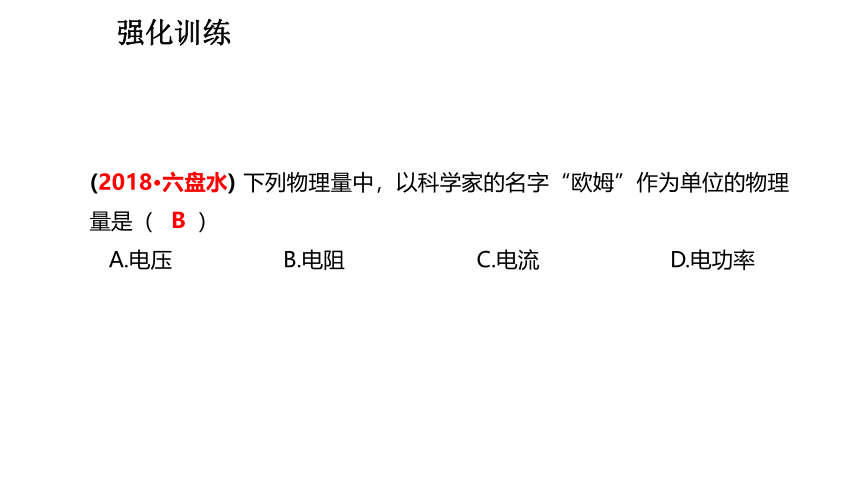

(2018·六盘水) 下列物理量中,以科学家的名字“欧姆”作为单位的物理量是(  )
A.电压 B.电阻 C.电流 D.电功率
B
新知讲解

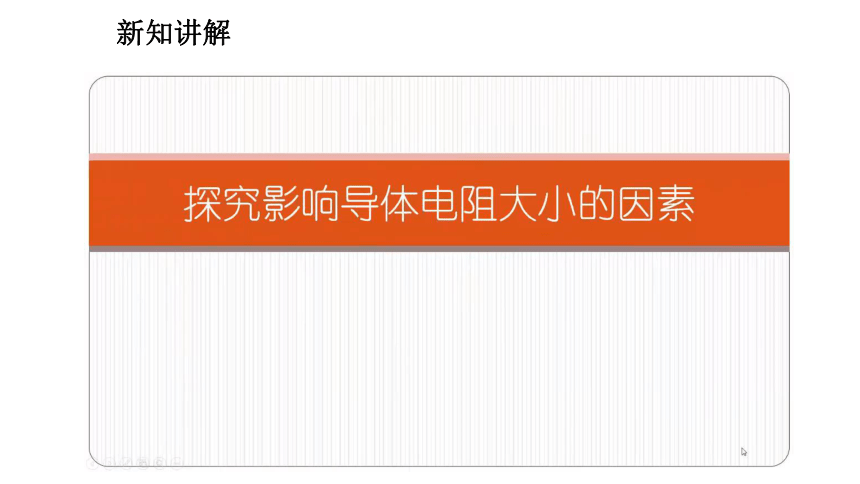

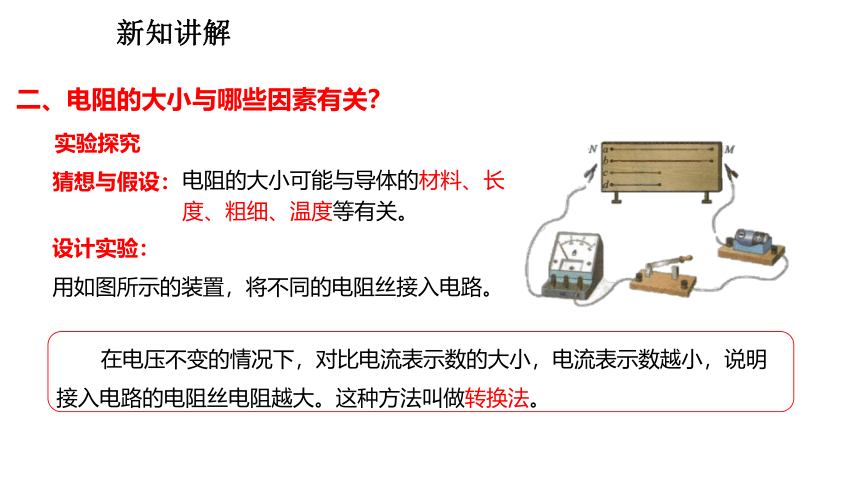

二、电阻的大小与哪些因素有关?
电阻的大小可能与导体的材料、长度、粗细、温度等有关。
猜想与假设:
设计实验:
用如图所示的装置,将不同的电阻丝接入电路。
实验探究
在电压不变的情况下,对比电流表示数的大小,电流表示数越小,说明接入电路的电阻丝电阻越大。这种方法叫做转换法。
新知讲解

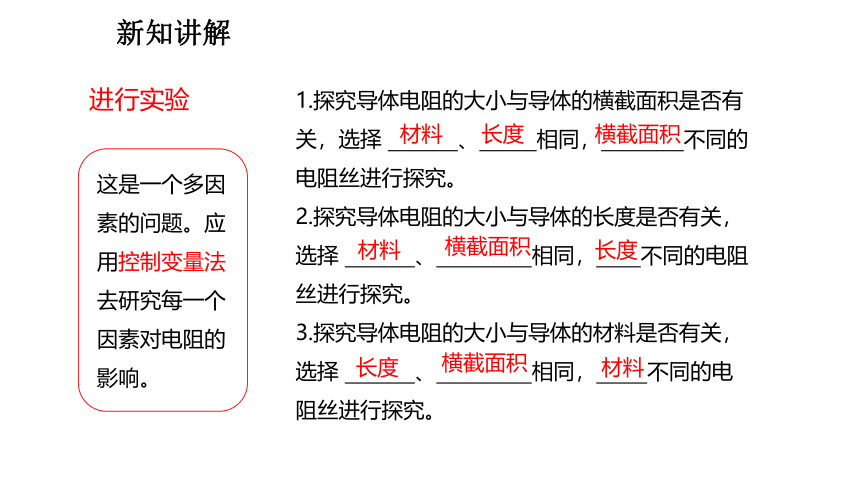

这是一个多因素的问题。应用控制变量法去研究每一个因素对电阻的影响。
进行实验
1.探究导体电阻的大小与导体的横截面积是否有关,选择 、 相同, 不同的电阻丝进行探究。
2.探究导体电阻的大小与导体的长度是否有关,选择 、 相同, 不同的电阻丝进行探究。
3.探究导体电阻的大小与导体的材料是否有关,选择 、 相同, 不同的电阻丝进行探究。
长度
长度
长度
材料
材料
材料
横截面积
横截面积
横截面积
新知讲解
新知讲解

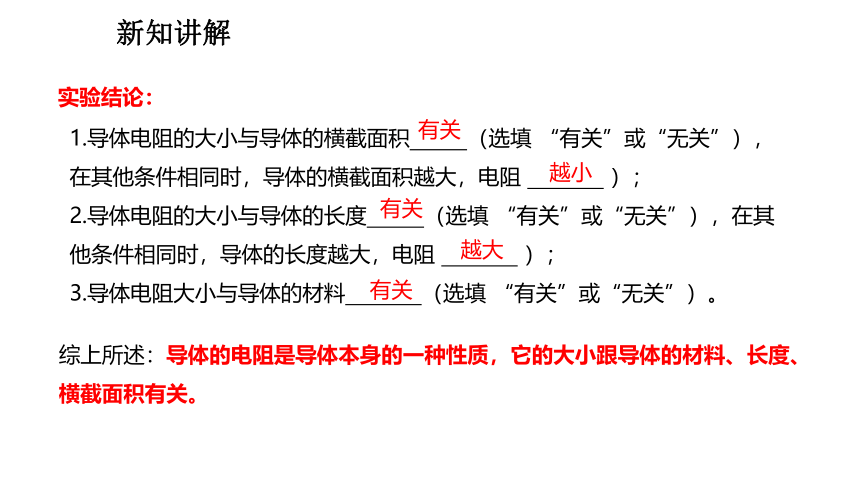

1.导体电阻的大小与导体的横截面积 (选填 “有关”或“无关”),在其他条件相同时,导体的横截面积越大,电阻 );
2.导体电阻的大小与导体的长度 (选填 “有关”或“无关”),在其他条件相同时,导体的长度越大,电阻 );
3.导体电阻大小与导体的材料 (选填 “有关”或“无关”)。
实验结论:
越大
越小
综上所述:导体的电阻是导体本身的一种性质,它的大小跟导体的材料、长度、横截面积有关。
有关
有关
有关
新知讲解

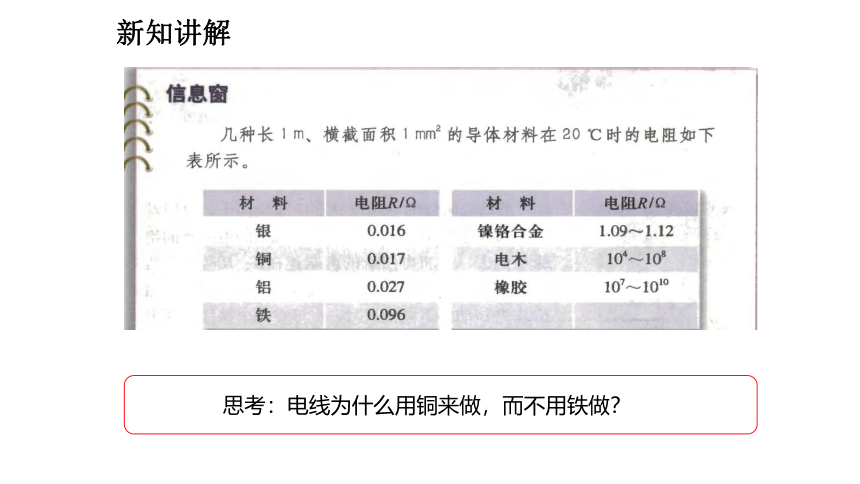

思考:电线为什么用铜来做,而不用铁做?
新知讲解
实验:电阻与温度是否有关
实验结论:
电阻大小还跟温度有关。
对大多数导体来说,温度越高,电阻越大;但也有少数导体,电阻随温度的升高而减小。
在常温下,常见导体的电阻随温度的变化不大,因此在初中阶段若无特别说明均不考虑电阻随温度的变化。
注意
强化训练
(2018·江西)如图所示,卡通动物的对话,形象地描述了导体的电阻大小与导体的材料、_________ 和 _______ 有关。
长度
横截面积
新知讲解
演示实验——应用滑动变阻器改变灯泡的亮度以及电路中的电流。
(一)滑动变阻器:
三、变阻器
新知讲解
2.结构:
A、B为电阻丝两端的接线柱
C、D是与滑片P连通的接线柱
①金属杆。
②金属滑片P。
③电阻丝绕成的线圈。
④瓷筒。
⑤支架。
1.原理:改变接入电路中电阻线的长度来改变接入电阻,从而改变电流。
强化训练
4.电路图符号:
3.结构示意图:
5.标牌:
滑动变阻器的最大电阻是50 Ω ,允许通过的最大电流是1.2A。
练习使用滑动变阻器
哪两个接线柱之间的电阻是不变的?
哪两个接线柱之间的电阻很小?
移动滑片时,哪两个接线柱之间的电阻随着改变?
向哪个方向移动时电阻变大?
新知讲解
强化训练
观察滑动变阻器的结构及其标牌,回答下列问题:
(1)这个滑动变阻器的标示值是_________Ω,这个值指的是哪两个接线柱间的电阻?
(2)哪两个接线柱之间的电阻很小,几乎为零?
(3)滑片是怎样跟电阻丝接触的?
(4)如图所示的变阻器,当滑片向右滑动时,哪两个接线柱间的电阻变大?哪两个接线柱间的电阻变小?哪两个接线柱间的电阻不变?
200
A、B
C、D
滑片与刮去绝缘漆的电阻丝紧密接触
AC、AD
BC、BD
AB、CD
新知讲解
强化训练
请用笔画线表示接线,连接如图所示的电路,使滑动变阻器能够控制灯泡的亮度。在你连的电路中,要使灯泡越来越亮,变阻器的滑片应该向哪个方向移动?
滑片应向左移动
新知讲解
(二)电阻箱:
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
图中电阻箱的阻值是多少Ω ?
1022 Ω。
新知讲解
电阻箱读数练习:
知识总结
1.将一根金属导线对折后并成一条,它的电阻将变________选填“大”、“小”),原因是导线的______不变,___________变大,______变小所致。

材料
横截面积
长度
目标测试
2.(2018·玉林) 下列关于导体电阻的说法正确的是(  )
A.长度长的导体,电阻一定大
B.横截面积大的导体,电阻一定小
C.导体的电阻由其两端的电压和通过的电流来决定
D.导体的电阻与导体的材料、长度和横截面积等因素有关
D
目标测试
3.(2018·嘉兴) 如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( )
A.M接A,N接D B.M接B,N接C
C.M接A,N接B D.M接C,N接D
A
目标测试
目标测试
4.(黄冈中考) 图甲为某可调节亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是(  )
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变
灯泡亮度的
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗
B
5.(白银中考)如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上。补上后要求:⑴两灯泡并联;⑵电流表测灯L1的电流;⑶闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗。
目标测试
