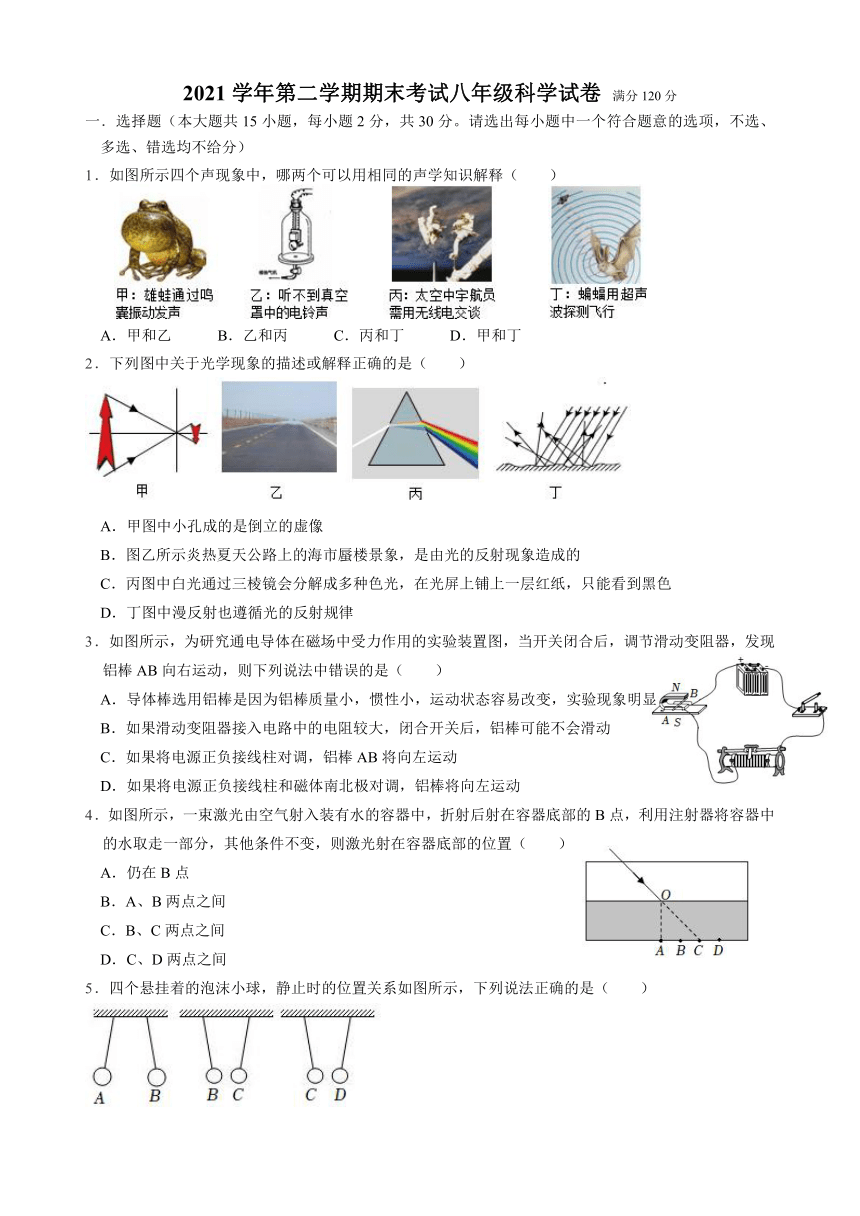

2021学年第二学期期末考试八年级科学试卷 满分120分
一．选择题（本大题共15小题，每小题2分，共30分。请选出每小题中一个符合题意的选项，不选、多选、错选均不给分）
1．如图所示四个声现象中，哪两个可以用相同的声学知识解释（　　）
A．甲和乙 B．乙和丙 C．丙和丁 D．甲和丁
2．下列图中关于光学现象的描述或解释正确的是（　　）
A．甲图中小孔成的是倒立的虚像
B．图乙所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的
C．丙图中白光通过三棱镜会分解成多种色光，在光屏上铺上一层红纸，只能看到黑色
D．丁图中漫反射也遵循光的反射规律
3．如图所示，为研究通电导体在磁场中受力作用的实验装置图，当开关闭合后，调节滑动变阻器，发现铝棒AB向右运动，则下列说法中错误的是（　　）
A．导体棒选用铝棒是因为铝棒质量小，惯性小，运动状态容易改变，实验现象明显
B．如果滑动变阻器接入电路中的电阻较大，闭合开关后，铝棒可能不会滑动
C．如果将电源正负接线柱对调，铝棒AB将向左运动
D．如果将电源正负接线柱和磁体南北极对调，铝棒将向左运动
4．如图所示，一束激光由空气射入装有水的容器中，折射后射在容器底部的B点，利用注射器将容器中的水取走一部分，其他条件不变，则激光射在容器底部的位置（　　）
A．仍在B点
B．A、B两点之间
C．B、C两点之间
D．C、D两点之间
5．四个悬挂着的泡沫小球，静止时的位置关系如图所示，下列说法正确的是（　　）
A．A球与C球一定带有异种电荷 B．B球与C球一定带的异种电荷
C．B球与D球一定带有同种电荷 D．D球可能带电，也可能不带电
6．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，
在光屏上得到烛焰清晰的像。下列说法中正确的是（　　）
A．图中成像特点与照相机的成像特点相同
B．该凸透镜的焦距范围为10cm＜f＜15cm
C．透镜不动，蜡烛从刻度为30cm处移动到5cm处的过程中，像一直变小
D．实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像是不完整的，且变暗
7．一条形磁铁放在水平桌面上，并受到水平向右的拉力F，电磁铁置于条形磁铁附近并正对（如图所示）。若条形磁铁始终处于静止状态，下列叙述中，正确的是（　　）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关前，条形磁铁受到桌面向左的摩擦力，且大小与拉力F相等
C．闭合开关后，滑片P向a移动时条形磁铁一定受到桌面向左的摩擦力
D．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
8．如图所示是小明探究光的反射定律的实验过程。下列叙述正确的是（　　）
A．图甲中若入射光绕O点顺时针转动，则反射光也绕O点顺时针转动
B．图甲中若入射光沿NO方向入射，则反射角为90°
C．图乙中反射光不存在
D．仅凭甲、丙两图得出结论，在反射现象中光路可逆是不可靠的
9．我国是目前为数不多的可以生产无针注射器的国家。其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。如图所示实验与该原理相同的是（　　）
A． B． C． D．
10．把长短和粗细均相同的铜丝和镍铬合金丝分别接入如图所示的电路中，下列说法错误的是（　　）
A．这是探究导体的电阻与横截面积的关系
B．通过灯泡的亮度判断电阻大小，这里用到了转换法
C．把铜丝接入电路时灯泡更亮，说明铜丝比镍铬合金丝的电阻小
D．若要实验现象更明显可以把小灯泡换成电流表

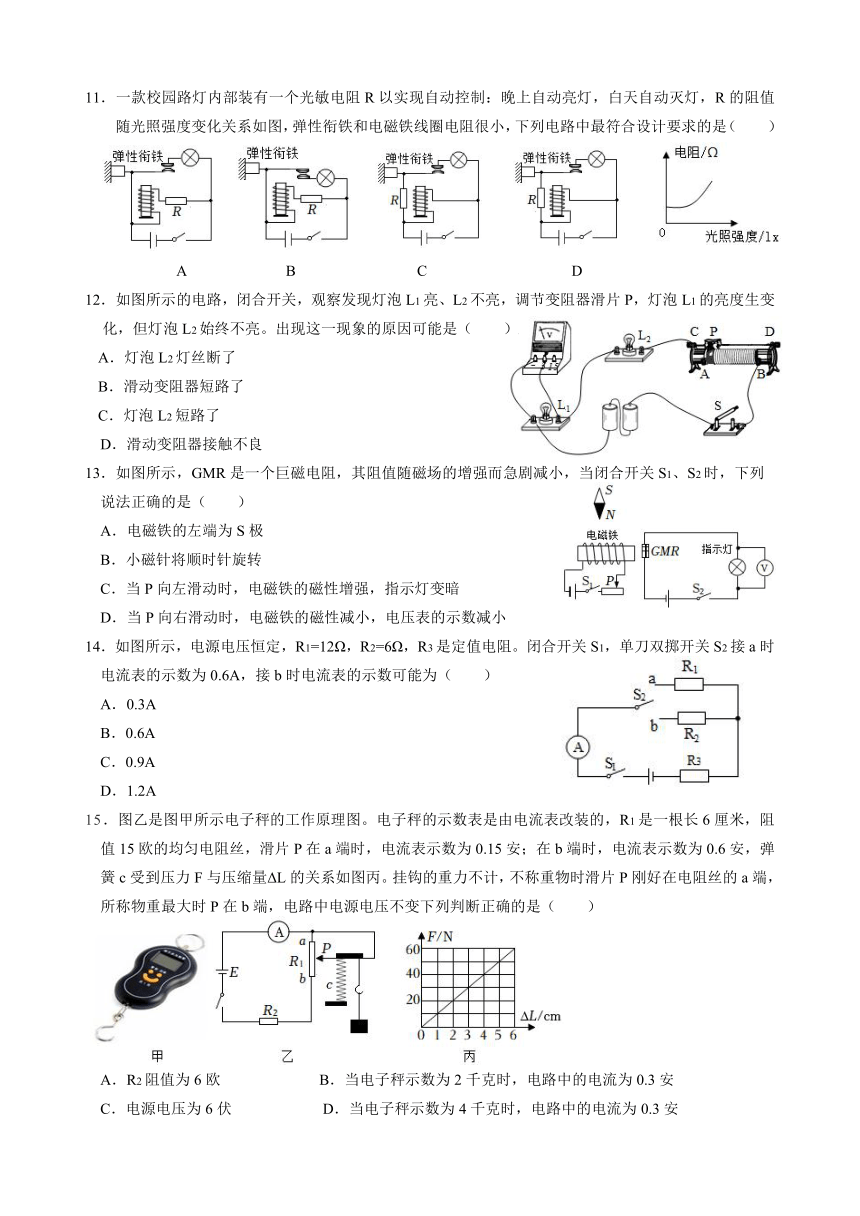

11．一款校园路灯内部装有一个光敏电阻R以实现自动控制：晚上自动亮灯，白天自动灭灯，R的阻值随光照强度变化关系如图，弹性衔铁和电磁铁线圈电阻很小，下列电路中最符合设计要求的是（　　）
A B C D
如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节变阻器滑片P，灯泡L1的亮度生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（ ）
灯泡L2灯丝断了
滑动变阻器短路了
灯泡L2短路了
D．滑动变阻器接触不良
13．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列
说法正确的是（　　）
A．电磁铁的左端为S极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
14．如图所示，电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3A
B．0.6A
C．0.9A
D．1.2A
15．图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变下列判断正确的是（　　）
A．R2阻值为6欧 B．当电子秤示数为2千克时，电路中的电流为0.3安
C．电源电压为6伏 D．当电子秤示数为4千克时，电路中的电流为0.3安

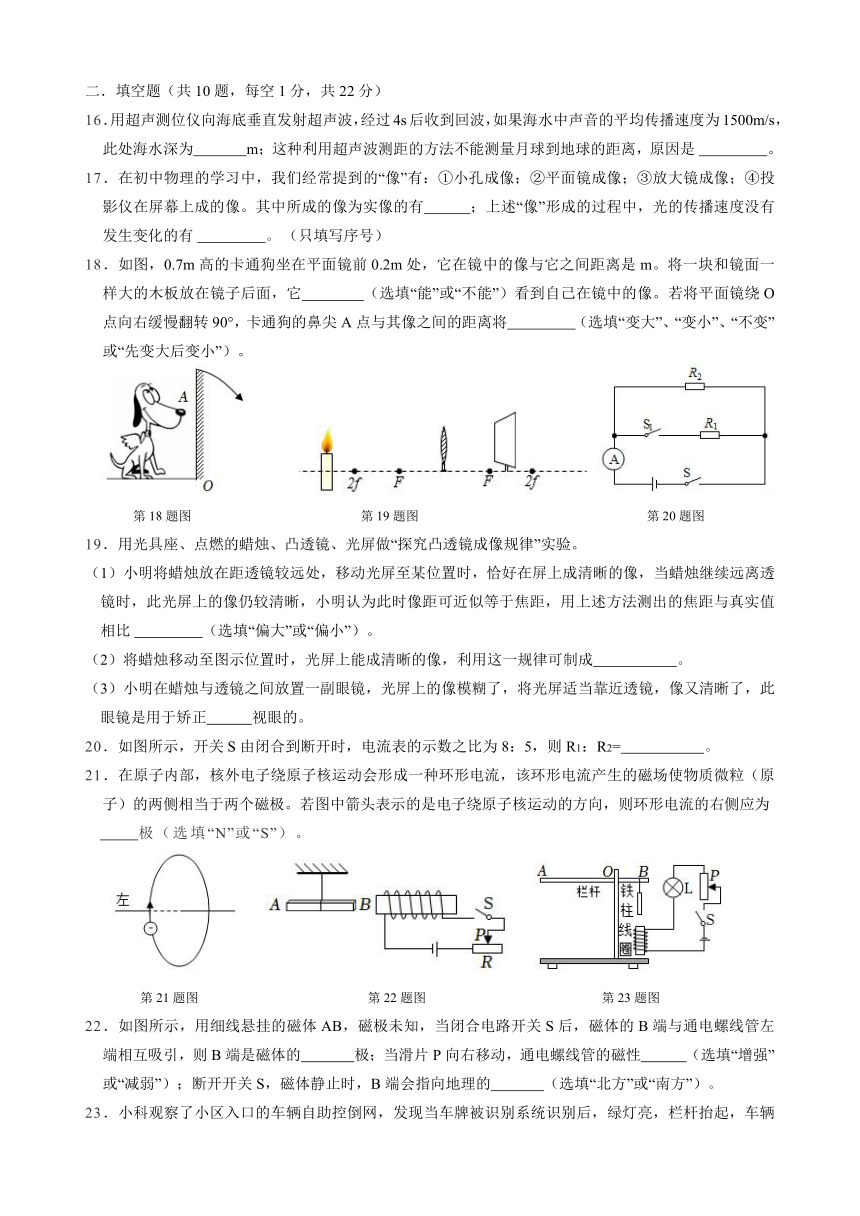

二．填空题（共10题，每空1分，共22分）
16．用超声测位仪向海底垂直发射超声波，经过4s后收到回波，如果海水中声音的平均传播速度为1500m/s，此处海水深为 m；这种利用超声波测距的方法不能测量月球到地球的距离，原因是 。
17．在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成像；④投影仪在屏幕上成的像。其中所成的像为实像的有 ；上述“像”形成的过程中，光的传播速度没有发生变化的有 。（只填写序号）
18．如图，0.7m高的卡通狗坐在平面镜前0.2m处，它在镜中的像与它之间距离是 m。将一块和镜面一样大的木板放在镜子后面，它 （选填“能”或“不能”）看到自己在镜中的像。若将平面镜绕O点向右缓慢翻转90°，卡通狗的鼻尖A点与其像之间的距离将 （选填“变大”、“变小”、“不变”或“先变大后变小”）。
第18题图 第19题图 第20题图
19．用光具座、点燃的蜡烛、凸透镜、光屏做“探究凸透镜成像规律”实验。
（1）小明将蜡烛放在距透镜较远处，移动光屏至某位置时，恰好在屏上成清晰的像，当蜡烛继续远离透镜时，此光屏上的像仍较清晰，小明认为此时像距可近似等于焦距，用上述方法测出的焦距与真实值相比 （选填“偏大”或“偏小”）。
（2）将蜡烛移动至图示位置时，光屏上能成清晰的像，利用这一规律可制成 。
（3）小明在蜡烛与透镜之间放置一副眼镜，光屏上的像模糊了，将光屏适当靠近透镜，像又清晰了，此眼镜是用于矫正 视眼的。
20．如图所示，开关S由闭合到断开时，电流表的示数之比为8：5，则R1：R2= 。
21．在原子内部，核外电子绕原子核运动会形成一种环形电流，该环形电流产生的磁场使物质微粒（原子）的两侧相当于两个磁极。若图中箭头表示的是电子绕原子核运动的方向，则环形电流的右侧应为
极（选填“N”或“S”）。
第21题图 第22题图 第23题图
22．如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互吸引，则B端是磁体的 极；当滑片P向右移动，通电螺线管的磁性 （选填“增强”或“减弱”）；断开开关S，磁体静止时，B端会指向地理的 （选填“北方”或“南方”）。
23．小科观察了小区入口的车辆自助控倒网，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。

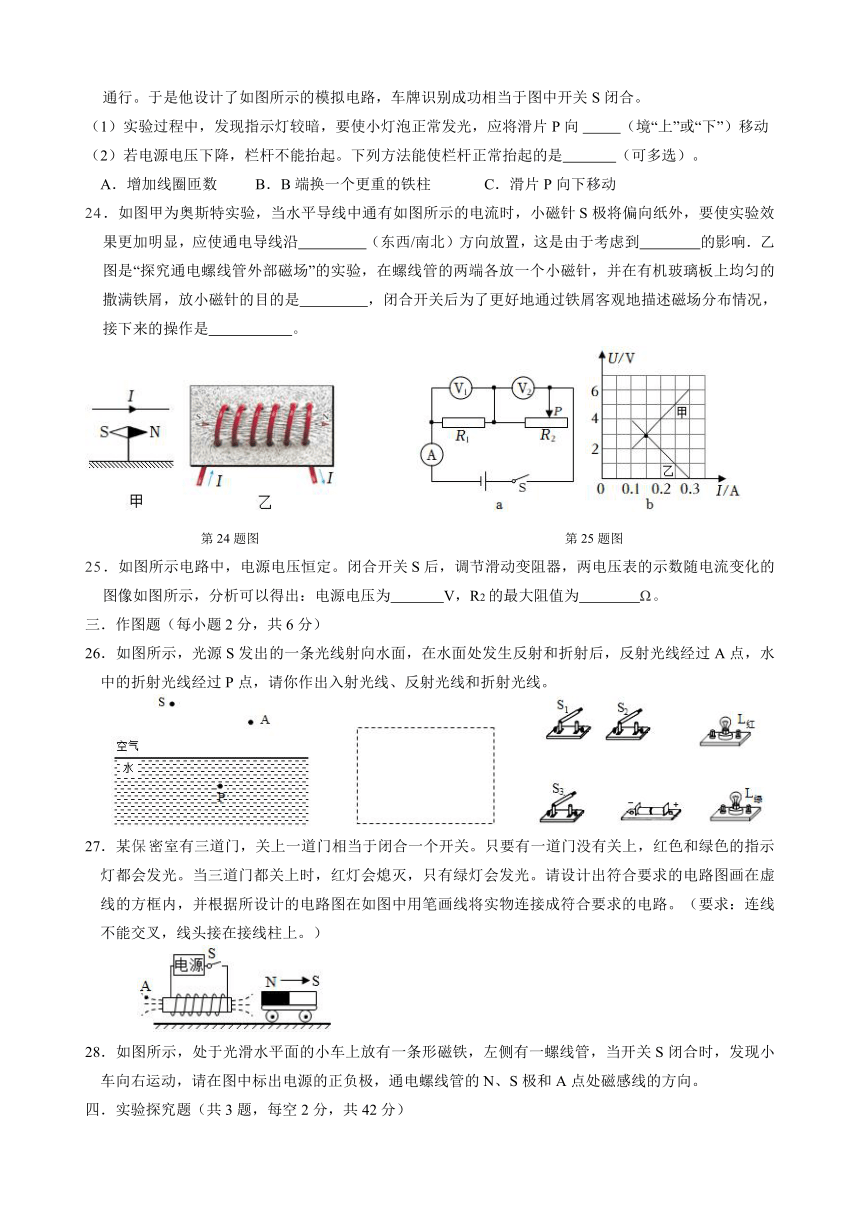

（1）实验过程中，发现指示灯较暗，要使小灯泡正常发光，应将滑片P向 （境“上”或“下”）移动
（2）若电源电压下降，栏杆不能抬起。下列方法能使栏杆正常抬起的是 （可多选）。
A．增加线圈匝数 B．B端换一个更重的铁柱 C．滑片P向下移动
24．如图甲为奥斯特实验，当水平导线中通有如图所示的电流时，小磁针S极将偏向纸外，要使实验效果更加明显，应使通电导线沿 （东西/南北）方向放置，这是由于考虑到 的影响．乙图是“探究通电螺线管外部磁场”的实验，在螺线管的两端各放一个小磁针，并在有机玻璃板上均匀的撒满铁屑，放小磁针的目的是 ，闭合开关后为了更好地通过铁屑客观地描述磁场分布情况，接下来的操作是 。
第24题图 第25题图
25．如图所示电路中，电源电压恒定。闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图像如图所示，分析可以得出：电源电压为 V，R2的最大阻值为 Ω。
三．作图题（每小题2分，共6分）
26．如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。
27．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
28．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向。
四．实验探究题（共3题，每空2分，共42分）
29．实验室常用蜡烛完成以下光学实验，如图所示。
（1）如图甲为小孔成像示意图，如果将蜡烛靠近小孔，像会变得大一点，要想像是清晰的，光屏 （
填“需要“或“不需要”）同时远离小孔；
（2）在利用图乙装置探究“平面镜成像的特点”的实验时，把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是 像；
（3）蜡烛还可以用于做“探究凸透镜成像规律”实验，图丙中一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑（未画出）；
①若在图丁中用塑料吸管对准A点持续用力吹气使烛焰尖部向左偏，发现光屏上“烛焰尖部”变模糊，
则将光屏向 （选填“左”或“右”）移动，“烛焰尖部”呈现的像又会变清晰；
②蜡烛通过凸透镜恰好在光屏上得到放大的清晰的像，若保持凸透镜的位置不变，把蜡烛和光屏的位
置对调，则光屏上 。
A.不能成像 B.可以成像，但要适当移动位置
C.可以成像，像大小不变 D.可以成像，像变小
③小华又将两支点燃的蜡烛、凸透镜和光屏分别置于如图丁所示的位置时，光屏上C、D两处会得到清
晰的烛焰像。这像是 （选填“缩小”、“等大”或“放大”）的烛焰的像。用一厚纸板挡住A处的烛
焰，在光屏上 （选填“C”或“D”）处仍能得到一个清晰的烛焰像。
30．电流、电压和电阻是电学中最基本的三个物理量。为了探究电流与电压的关系，小聪设计了如图1甲所示的电路。其中电源电压为3V，R是定值电阻，可供选择的滑动变阻器为R1“30Ω”和R2“10Ω”。
次数 一 二 三 四 五
U/V 1 1.5 2.0 2.5 3
I/A 0.1 0.15 0.2 0.25 0.3
（1）用笔画线代替导线，将图1乙中的电路连接完整（要求：滑片P向D端移动时，电路中的电流变小，且导线不能交叉）；
（2）实验时，发现电压表有明显偏转，电流表无示数，则发生的故障可能是R （选填“短路”或“断路”）；
（3）电路故障排除后，小聪闭合开关，多次改变了滑动变阻器的滑片位置，记录电压表和电流表的示数，记录数据如表所示，分析可知他选用的滑动变阻器是 （填“R1”或“R2”）；
（4）小聪将实验数据点绘制在了如图1丙所示的I-U坐标系中，为了使结论更具有普遍性，小聪用一个5Ω的电阻替换原电阻接入电路，重复之前的实验过程。通过这次的实验数据绘制的图像会在图1丙中的 （填“Ⅰ”或“Ⅱ”）区。
（5）接下来，小聪利用图1甲所示的电路，继续探究“电流与电阻的关系”。电源电压仍为3V，电流表（0-0.6A）、电压表（0-3V），他还准备了阻值为2Ω、5Ω、10Ω、15Ω、20Ω的五个定值电阻，以及最大阻值为10Ω的滑动变阻器。小聪先将阻值为20Ω的定值电阻接入电路，调节滑动变阻器的滑片，电流表的示数为0.12A。接着，他换用其他电阻继续实验，并调节变阻器滑片，使电压表示数均为 V，并记录电流表的示数。
（6）当他最后换上2Ω的电阻后，发现无法完成实验，其原因是： 。
（7）小聪用除2Ω外的其他电阻完成了探究“电流与电阻的关系”的实验，如图2所示图像中，能大致反映本实验中各物理量之间关系的是 。（填字母）
31．小丽同学在测量小灯泡电阻的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发
光时的电阻约为10Ω。
（1）请你帮她用笔画线代替导线，将图甲中的实物图连接完整。要求：当滑片向左移动时，连入电路的电阻变大；连线不得交叉。
（2）闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，则故障的原因为： 。
（3）小丽同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图乙所示的I-U关系图象。根据图象，可知灯泡的电阻是 （选填“变化”或“不变”）；你认为出现这样现象的原因是：
。
（4）假如实验过程发现电流表坏了，小丽向老师要了一个已知阻值为R的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路图，测出了小灯泡的正常发光时的电阻，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为 V。
②保持滑片位置不动，再次将开关S2拨到触点 （选填“1”或“2”），读出电压表的示数为U。
③小灯泡正常发光时电阻的表达式为：R灯= 。（用已知量和测量量表示）。
五．计算题（共3题，第32题6分，第33题8分，第34题8分，第20分）
32．如图甲所示的电路中，R1为定值电阻，R2为变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表的示数I与电压表的示数U的变化关系如图乙所示。
求：（1）R2的最大电阻；
（2）R1的电阻；
（3）电源电压U。
33．参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。其中定值电阻R0=5Ω，电源电压恒为4.5V，R是固定的、竖直放置的硬电阻棒，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。
（1）R0在电路中的作用是 。
（2）当被测身高增加时，电压表的示数 ，电流表的示数
。（选填“变大”、“变小”、“不变”）。
（3）身高为168cm小强用该测量仪测量时，电流表示数为0.5A，此时电
阻棒R接入电路的电阻为多少Ω？
（4）若电压表量程为0～3V，电流表量程为0～0.6A，为保证电路各元件
安全工作，则随着身高而变化大小的R能接入电路的最大阻值是多少Ω？
34．电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
（1）在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性 （选填“增强”、“减弱”
或“不变”）。
（2）若小明的体重为400N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04m2，则此时小明
对电梯地面的压强为多少？
（3）某次电梯正常运行时，测得通过电磁铁线圈的电流为10mA，则此时电梯载重为多少？
（4）若电磁铁线圈电流达到20mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量
为 1 000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
2021学年第二学期期末考试八年级科学试卷
参考答案
评分说明：
1．答案只要不犯科学性错误，合理的均可给分。
2．解答题若用不同方法计算，只要答案正确的均给分。
一、选择题（本大题共15小题，每小题2分，共30分。请选出每小题中一个符合题意的选项，不选、多选、错选均不给分）
1 2 3 4 5 6 7 8 9 10
B D D C D C D D C A
11 12 13 14 15
B C D C D
二．填空题（共10题，每空1分，共22分）
16．3000 真空不能传声
17．①④ ①②
18．能 先变大后变小
19．偏大 照相机 远
20．5：3
21．N
22．S 减弱 南方
23．上 AB
24．南北 显示磁场的方向 轻敲玻璃板
25．6 40
三、作图题（每小题2分，共6分）
26． 27．
28．
四．实验探究题（共3题，每空2分，共42分）
29．（1）不需要 （2）虚 （3）①左； ②D； ③缩小 C
30．（1）
断路
R1
I
2.4
电流表的量程不够大
C
31．（1）
灯泡短路（电压表短路）
变化 灯丝电阻随温度升高而增大
①2 2.5； ②1； ③
五．计算题（共3题，第32题6分，第33题8分，第34题8分，第20分）
32．（1）10Ω
（2）5Ω
（3）3V
（1）保护电路
变大 变小
4Ω
10Ω
（1）增强
（2）10000Pa
（3）6000N
（4）30mA>20mA 电梯超载
