人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

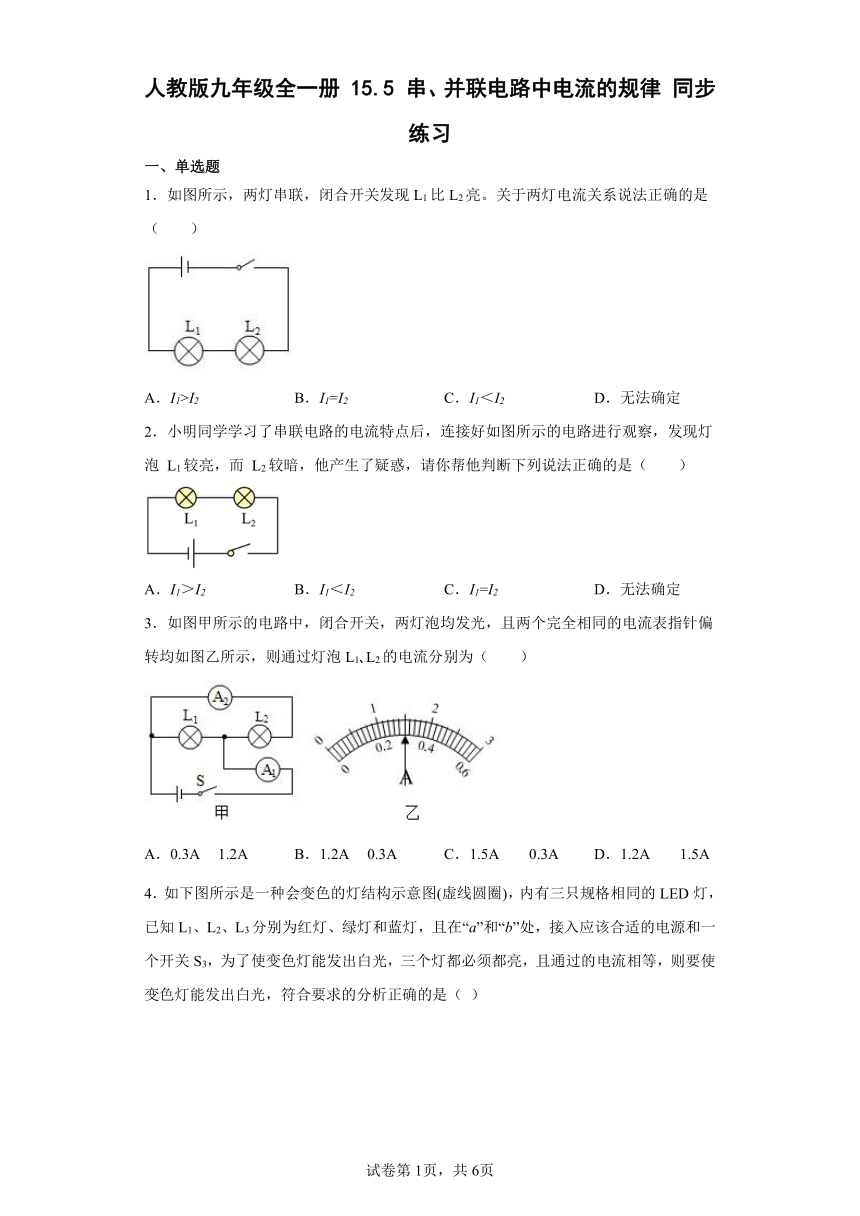

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示，两灯串联，闭合开关发现L1比L2亮。关于两灯电流关系说法正确的是（　　）
A．I1>I2 B．I1=I2 C．I1＜I2 D．无法确定
2．小明同学学习了串联电路的电流特点后，连接好如图所示的电路进行观察，发现灯泡 L1较亮，而 L2较暗，他产生了疑惑，请你帮他判断下列说法正确的是（　　）
A．I1＞I2 B．I1＜I2 C．I1=I2 D．无法确定
3．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1 L2的电流分别为（　　）
A．0.3A 1.2A B．1.2A 0.3A C．1.5A 0.3A D．1.2A 1.5A

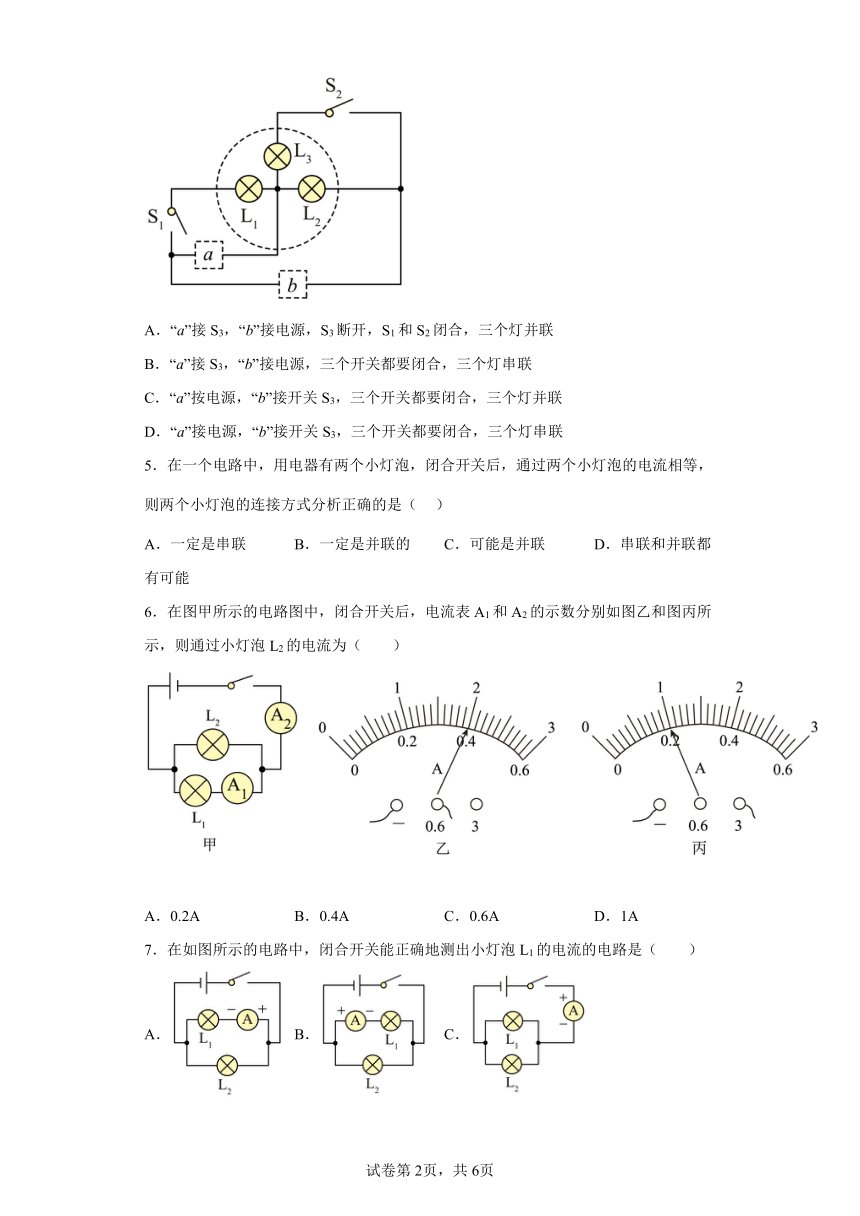

4．如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
5．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
6．在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
7．在如图所示的电路中，闭合开关能正确地测出小灯泡L1的电流的电路是（　　）
A． B． C． D．

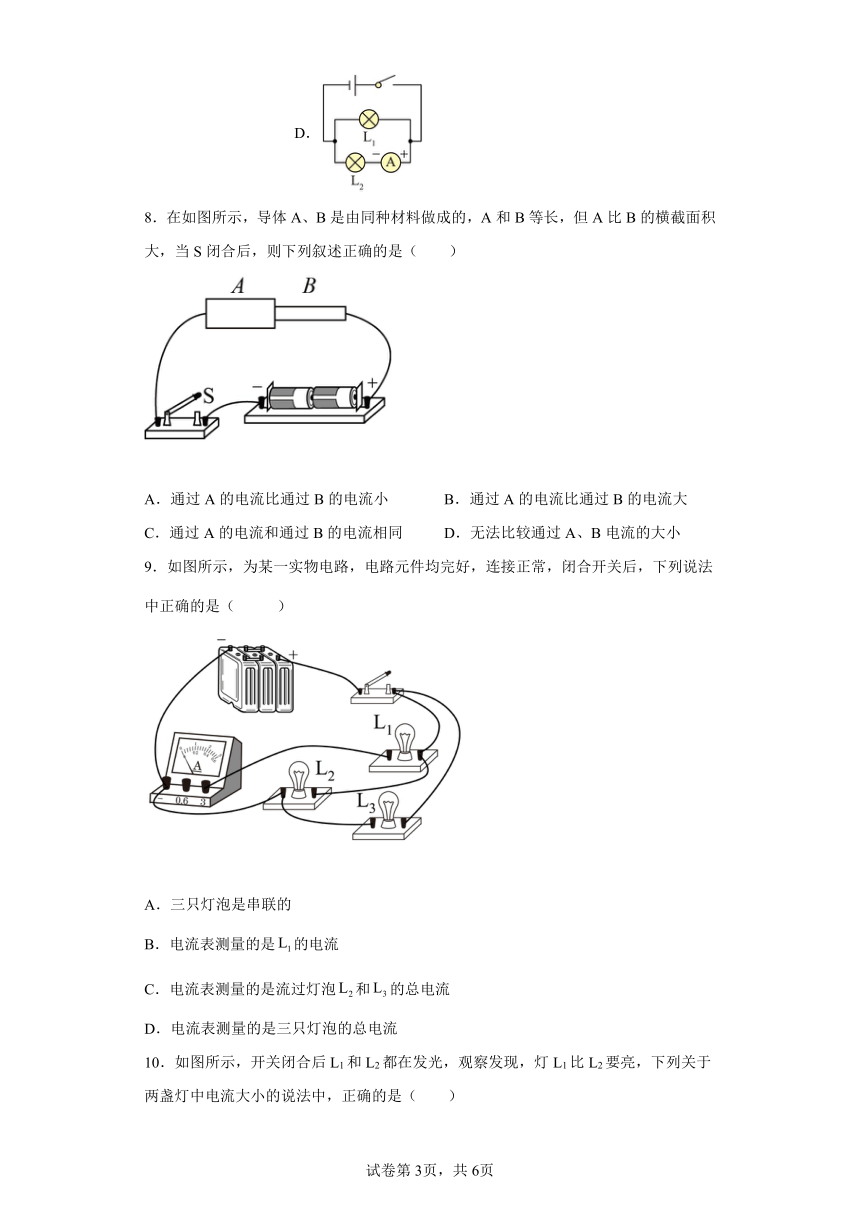

8．在如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（　　）
A．通过A的电流比通过B的电流小 B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同 D．无法比较通过A、B电流的大小
9．如图所示，为某一实物电路，电路元件均完好，连接正常，闭合开关后，下列说法中正确的是（ ）
A．三只灯泡是串联的
B．电流表测量的是的电流
C．电流表测量的是流过灯泡和的总电流
D．电流表测量的是三只灯泡的总电流
10．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较
二、填空题

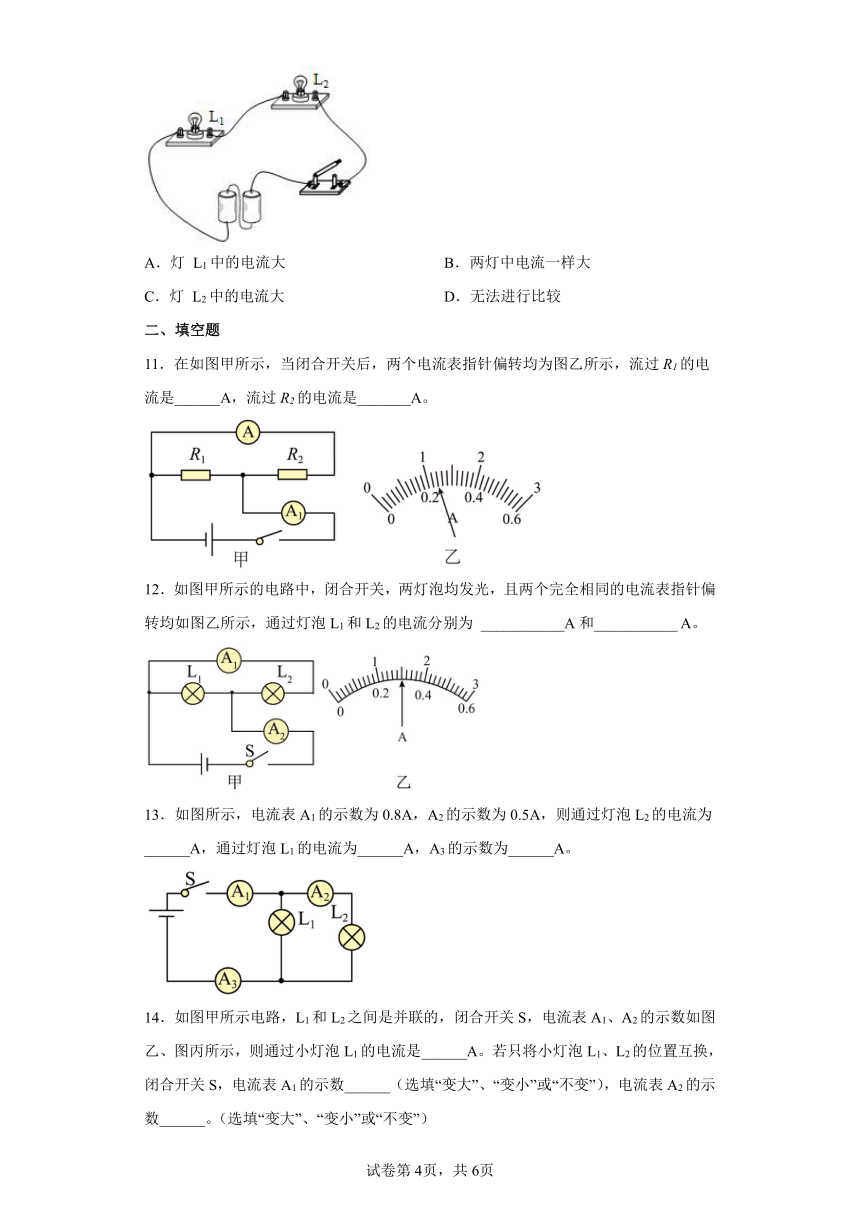

11．在如图甲所示，当闭合开关后，两个电流表指针偏转均为图乙所示，流过R1的电流是______A，流过R2的电流是_______A。
12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 ___________A和___________ A。
13．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
14．如图甲所示电路，L1和L2之间是并联的，闭合开关S，电流表A1、A2的示数如图乙、图丙所示，则通过小灯泡L1的电流是______A。若只将小灯泡L1、L2的位置互换，闭合开关S，电流表A1的示数______（选填“变大”、“变小”或“不变”），电流表A2的示数______。（选填“变大”、“变小”或“不变”）

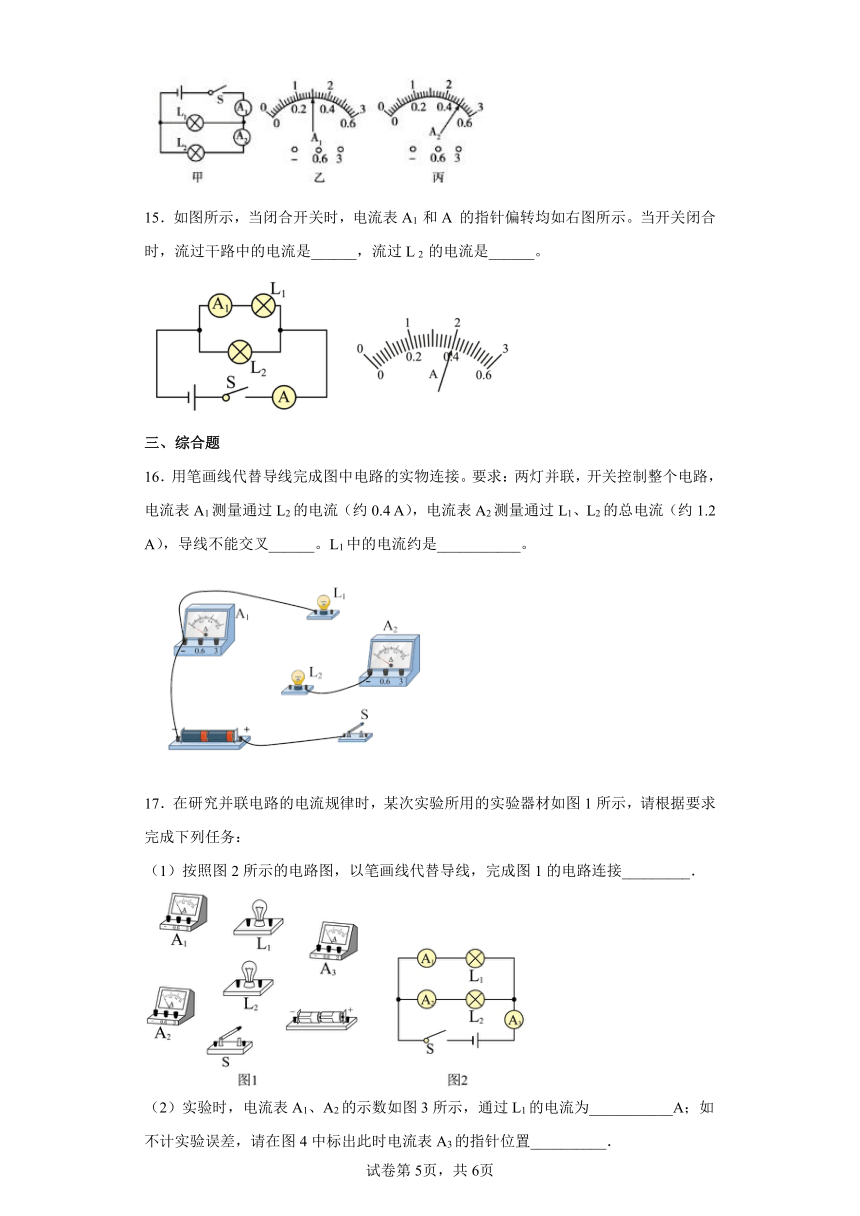

15．如图所示，当闭合开关时，电流表A1 和A 的指针偏转均如右图所示。当开关闭合时，流过干路中的电流是______，流过L 2 的电流是______。
三、综合题
16．用笔画线代替导线完成图中电路的实物连接。要求：两灯并联，开关控制整个电路，电流表A1测量通过L2的电流（约0.4 A），电流表A2测量通过L1、L2的总电流（约1.2 A），导线不能交叉______。L1中的电流约是___________。
17．在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接_________．
（2）实验时，电流表A1、A2的示数如图3所示，通过L1的电流为___________A；如不计实验误差，请在图4中标出此时电流表A3的指针位置__________．
18．如图所示的电路图，在下列情况下，求：
(1)当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2的示数为多少，A3的示数为多少．
(2)当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A：
①画出最简电路；
②求电流表A1的示数．
(3)若将S1、S2和S3同时闭合会发生什么现象？
19．如图所示，已知电流表A的示数是2.5A，A1的示数是0.5A，设流过电阻R1、R2的电流分别用I1、I2来表示，电流表A的示数用I表示。计算出流过电阻R1和R2的电流（要求：1.画出等效图，2.在等效图上标出已知量，3.写出计算过程）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
串联电路中各处的电流相等，将灯L1、L2串联在电源两端时，通过它们的电流相等，即I1=I2；而灯泡的亮暗取决于实际功率的大小，与通过灯泡电流的大小无直接关系。
故选B。
2．C
【详解】
如图，灯泡L1、L2串联，串联电路电流处处相等，通过灯泡L1、L2的电流相同，即I1=I2，故C正确，ABD错误。
故选C。
3．B
【详解】
由图甲知，该电路为L1、L2的并联电路，电流表A1测干路电路，电流表A2测通过L2的电流。由图乙知，两电流表指针偏转在同一位置，根据并联电路电流特点可知，电流表A1接大量程，示数为1.5A，电流表A2接小量程，示数为0.3A。所以，通过灯泡L2的电流为0.3A，通过灯泡L1的电流
故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，此时灯L2、L3并联在电路中，灯L1接在干路中，所以灯L1的电流大于灯L2或L3的电流，故A错误；
B．“a”接S3，“b”接电源，三个开关都闭合，则灯L2、L3并联在电路中，灯L1被短路，灯L1不亮，故B错误；
CD．“a”按电源，“b”接开关S3，三个开关都闭合，三个灯并联在电路中，因为三个灯的规格完全相同，所以此时三个灯的电流相等，故C正确，D错误。
故选C。
5．D
【详解】
若两个小灯泡串联在电路中，电流相等，所以两个小灯泡可能是串联，若两个小灯泡并联在电路中，两个小灯泡两端的电压相等，如果两个小灯泡完全相同，则两个小灯泡的电流也相等，所以两个小灯泡可能是并联，综上可知，两个小灯泡串联和并联都有可能。
故选D。
6．C
【详解】
甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，故A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为
I2=I-I1=1A-0.4A=0.6A
故C符合题意，ABD不符合题意。
故选C。
7．A
【详解】
A．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，且电流从正接线柱流入，负接线柱流出，能正确地测出小灯泡L1的电流，故A符合题意；
B．由电路图可知，两灯并联，电流表与灯泡L1串联在支路中，但电流从负接线柱流入，不能正确地测出小灯泡L1的电流，故B不符合题意；
C．由电路图可知，两灯并联，电流表安装在干路中，不能正确地测出小灯泡L1的电流，故C不符合题意；
D．由电路图可知，两灯并联，电流表与灯泡L2串联在支路中，能正确地测出小灯泡L2的电流，但不能正确地测出小灯泡L1的电流，故D不符合题意。
故选A。
8．C
【详解】
由实物图知，是导体A、B串联在电路中，则通过两导体的电流相等，故ABD错误，C正确。
故选C。
9．B
【详解】
由实物电路图可知，电流的方向从电源的正极流出，经过开关后分支，一条支路经过灯泡和电流表回到电源负极，另一条支路经过不经过电流表直接回到电源负极，还有一条支路经过也不经过电流表直接回到电源负极，因此三只灯泡是并联的，电流表测量的是流过的电流，故B正确。
故选B。
10．B
【详解】
由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
11． 0.96 0.24
【详解】
[1][2]由电路图可知，两电阻并联，电流表A1测干路电流，电流表A测R2支路的电流。因为并联电路中干路电流大于各支路电流，且两电流表指针的位置相同，所以A1的量程为大量程，即0~3A量程，分度值为0.1A，由图乙知，干路电流为
电流表A的量程为小量程，即为0~0.6A量程，分度值为0.02A，示数为0.24A，即通过R2的电流为
由于并联电路干路电流等于各支路电流之和，则通过R1的电流为
12． 1.2 0.3
【详解】
[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
13． 0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
14． 1 不变 变大
【详解】
[1]A1测干路的电流，A2测L2的电流，根据并联电路电流的规律可知，干路电流大于支路电流，根据乙、丙指针的偏转情况可知，A1选用大量程，分度值为0.1A，电流为1.5A；A2选用小量程，分度值为0.02A，电流为0.5A，根据并联电路电流的规律，通过小灯泡L1的电流是
I1=I-I2=1.5A-0.5A=1A
[2]若只将小灯泡L1、L2的位置互换，闭合开关S后，因并联电路中各支路独立工作、互不影响，所以，通过两灯泡的电流不变，干路电流不变，即电流表A1的示数不变。
[3]此时电流表A2测L1支路的电流，根据[1]可知，电流表A2的示数变大。
15． 2A 1.6 A
【详解】
[1][2]分析电路图可知：灯泡L1和L2并联，电流表A串联在干路上，测量两灯泡电流之和；A1和L1串联，测量通过L1的电流。在并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A1的示数，现两电流表指针偏转相同，是因为所接量程不同，A1是小量程0～0.6A，分度值为0.02A，读数为0.4A；A是大量程0～3A，分度值为0.1A，示数为2A，那么L2的电流为
I2=I-I1=2A-0.4A=1.6A
16． 0.8A
【详解】
[1]根据题意可知，两灯泡并联，则电流的路径有两条；开关控制整个电路，所以开关在干路中；电流表A1测量通过L2的电流，则电流表A1与L2在一条支路中，通过L2的电流约0.4A，则电流表A1选用小量程；电流表A2测量通过L1、L2的总电流，则电流表A2在干路中，通过L1、L2的总电流约1.2A，则电流表A2选用大量程；实物图如图所示：
[2]L1中的电流
I1=I-I2=1.2A-0.4A=0.8A
17． 0.3
【详解】
（1）[1] 由图2电路图可知，两个灯泡并联，电流表A1与灯泡L1串联，电流表A2与灯泡L2串联，电流表A3串联在干路上，如下图所示：
。
（2）[2]由图3可知，电流表 A1和A2选取的量程是0.6A，分度值是0.1A，所以通过L1的电流为0.3A，通过L2的电流为0.5A。
[3]由图4可知，电流表 A3选取的量程是3A，分度值是0.5A。根据并联电路电流的特点可知，各支路电流之和等于干路电流，故电流表A3的示数是电流表 A1和A2的示数之和，即
故指针位置如下图所示：
。
18．（1）1A；0A；（2）3A；（3）两灯泡不发光，三电流表无示数，会烧坏电源．
【详解】
(1)当S1闭合、S2和S3都断开时,简化的电路与图1所示,由图可知,L1与L2组成串联电路,电流表A1与A2均测电路电流,串联电路电流处处相等,因此I1＝I2＝1A,即电A2的示数为1A,而A3断路，因此示数为0；
(2)当S2和S3闭合、S1断开时,电路简图如图2所示,由图可知,L1与L2并联,A1测L1电流I′1,A2测L2电流I′2,A3测干路电流,并联电路中干路上的电流等各支路上的电流之和,因此电流表A1的示数I′1＝I3 I′2＝4.5A 1.5A＝3.0A；
(3)如果将S1、S2和S3同时闭合，电路简图如图3所示，由图可知，电源两极被一根导线直接相连，造成电源短路，会损坏电源．
【点睛】
（1）串联电路中电流处处相等；（2）并联电路中干路上的电流等于各支路上的电流之和，着重分析各电流表的测量对象；（3）电源两端直接被一根导线相连时，会发生电源短路，损坏电源．
19．2A，0.5A
【详解】
解：由实物图可知，电阻R1与R2并联接入电路，电流表A测测量干路电流，电流表A1测量流过电阻R2的电流，电压表测量电源电压，等效图如下图所示：
由电流表示数可知，干路电流为I=2.5A，流过电阻R2的电流为I2=0.5A，由并联电路总电流等于各支路电流之和可知，流过电阻R1的电流为
I1=I-I2=2.5A-0.5A=2A
答：等效图见解析所示，流过电阻R1的电流为2A，流过电阻R2的电流为0.5A。
