苏科版九年级上册第十三章电路初探 单元练习（有解析）

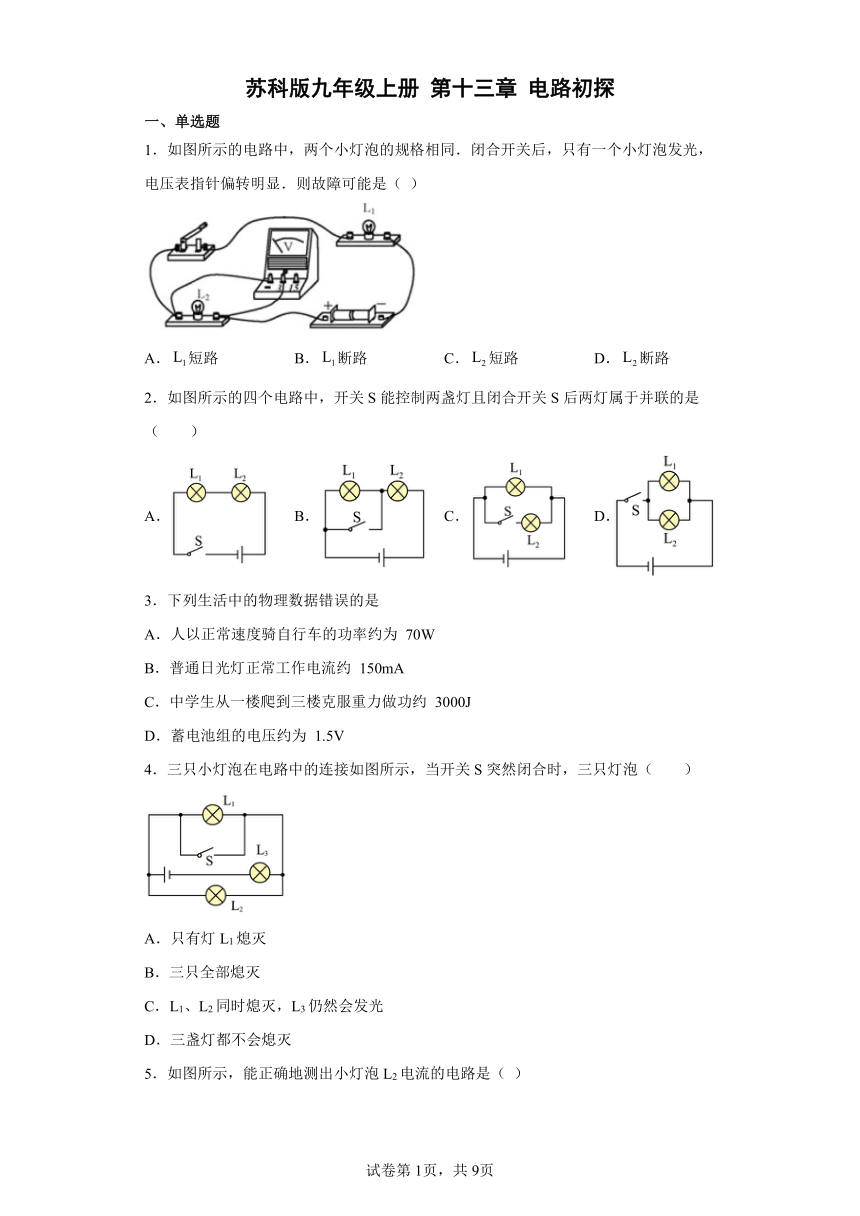

苏科版九年级上册 第十三章 电路初探
一、单选题
1．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A．短路 B．断路 C．短路 D．断路
2．如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（　　）
A． B． C． D．
3．下列生活中的物理数据错误的是
A．人以正常速度骑自行车的功率约为 70W
B．普通日光灯正常工作电流约 150mA
C．中学生从一楼爬到三楼克服重力做功约 3000J
D．蓄电池组的电压约为 1.5V
4．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（　　）
A．只有灯L1熄灭
B．三只全部熄灭
C．L1、L2同时熄灭，L3仍然会发光
D．三盏灯都不会熄灭

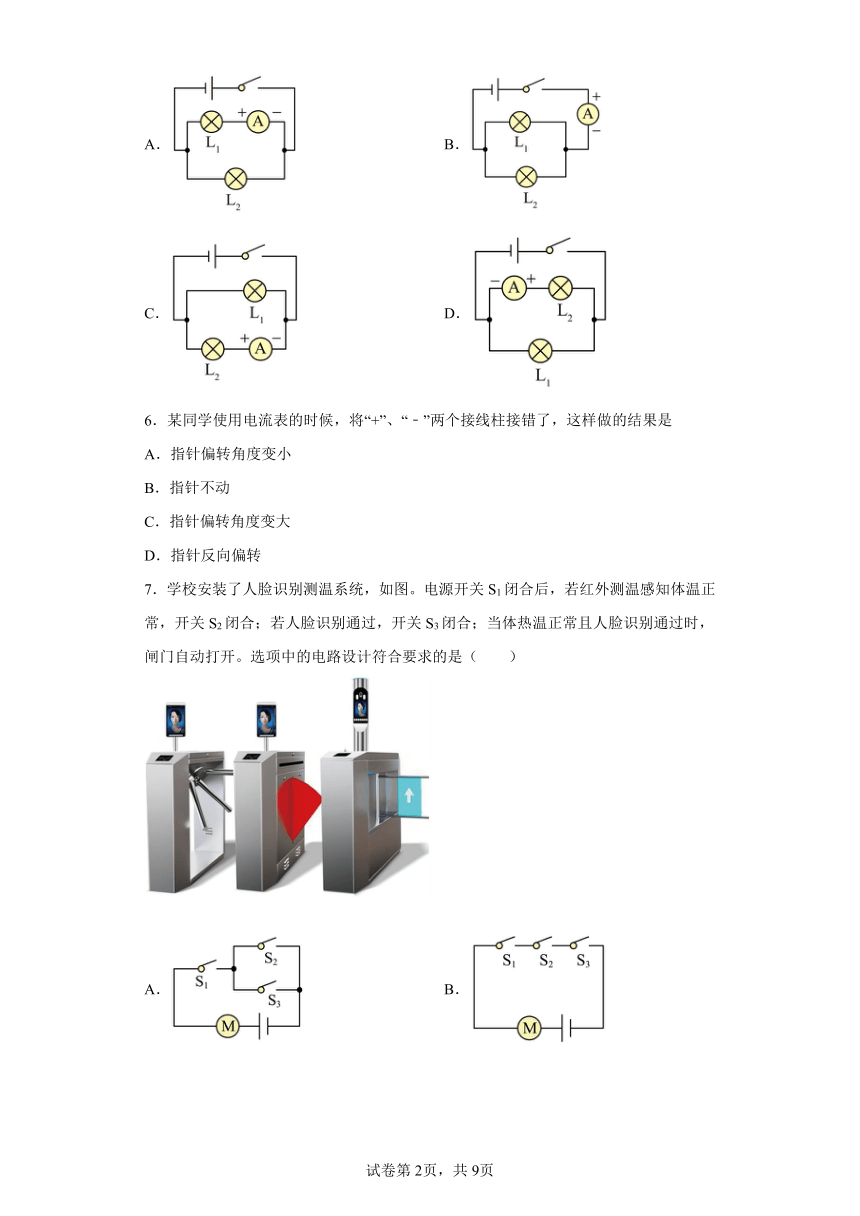

5．如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A． B．
C． D．
6．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
7．学校安装了人脸识别测温系统，如图。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（　　）
A． B． C． D．

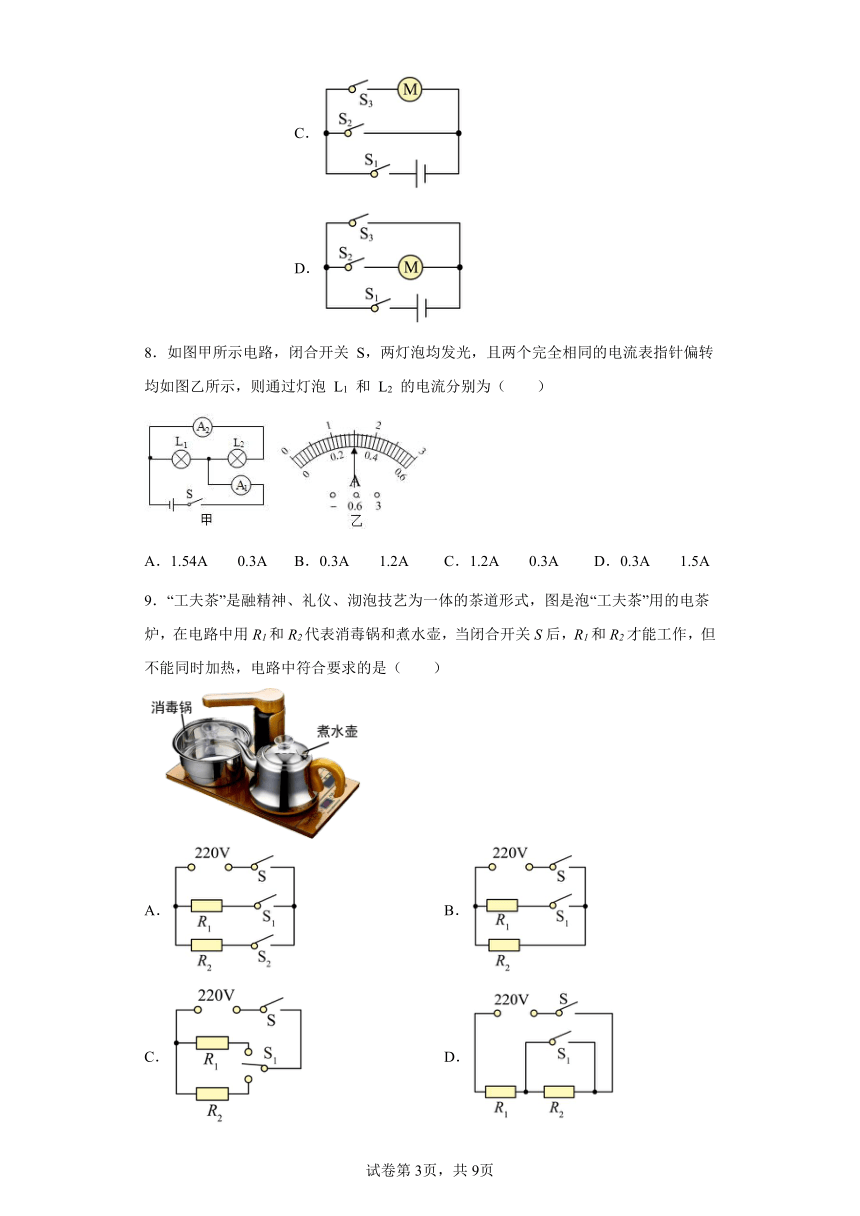

8．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
9．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）
A． B．
C． D．

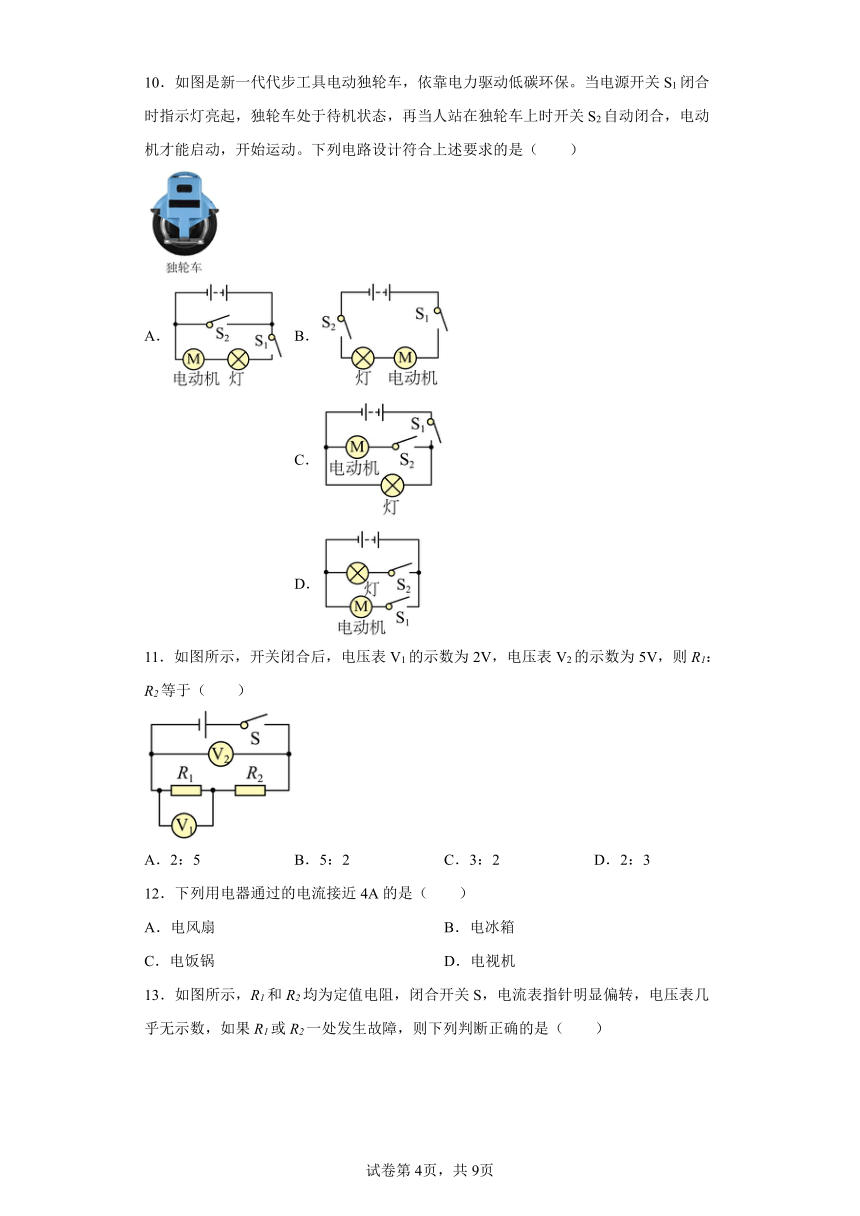

10．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B． C． D．
11．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A．2：5 B．5：2 C．3：2 D．2：3
12．下列用电器通过的电流接近4A的是（　　）
A．电风扇 B．电冰箱
C．电饭锅 D．电视机
13．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
14．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A． B．
C． D．
15．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．
二、填空题
16．用毛皮摩擦过的橡胶棒去靠近轻小物体甲，结果橡胶棒与甲互相排斥，则物体甲带_______电荷（选填“正”或“负”），用这个橡胶棒去接触验电器的金属球的瞬间，电流方向是从_______。（选填“验电器到橡胶棒”或“橡胶棒到验电器”），用这个橡胶棒去靠近不带电的纸屑，会_______纸屑（填“吸引”或“排斥”）。
17．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆分析。
（1）定时器（时钟）安装在___________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线_____（选填“a”或“b”）。
18．如图甲所示的电路中，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为_____V；通过R1、R2的电流相比是________（选填“R1”、“R2”或“一样”）大；当开关断开时，电压表V2示数为_______V。
19．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“＝”）。
20．如图所示，要使三个灯泡并联，应闭合开关______，当只闭合S1时，______不发光。
三、综合题
21．某品牌的一款风扇如图1所示，它的控制装置主要有开关、定时器、调速器以及安装在内部的保护装置。保护装置的结构如图2所示，当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用。
（1）图2所示的保护装置中的小球不可以使用以下_______的材料制作。（选填字母）
A、铜（导体） B、铝（导体） C、铁（导体）
D、陶瓷（绝缘体） E、塑料（绝缘体） F、玻璃（绝缘体）
（2）在图3中，展示了该风扇在某一档时的电路元件，请你用曲线把它们连接起来，使得风扇开关能控制风扇的工作与不工作，定时器可以在设定时间之后控制风扇停转，风扇在测速器设定的某一档转速下转动，当风扇工作时，一旦发生倾斜，风扇会停止工作。_______
22．如图电路中闭合开关S后，电流表A1、A2示数分别是0.38A和0.7A，电压表示数是4.5V。
（1）在电源两侧标注电流的方向以及电流表，电压表的正负接线柱；______
（2）开关S闭合后，电路是______联；
（3）分别求两灯的电流；______
（4）分别求两灯两端的电压和电源电压。______
23．小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯插在床边墙壁的插座上．晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来．小明很好奇，亲自去卫生问打开“浴霸”的灯，发现他床头的灯又熄灭了．关闭“浴霸”的灯，床头的灯又亮了．小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座（床头灯）的电路图，并应用所学知识分析产生这一“奇怪现象”的原因．
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图．
24．在图所示电路，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。为了能同时检测电路中所有可能的故障，有以下方案可选：
a.用与L规格相同且完好的灯L0替换灯L
b.用与R阻值相同且完好的灯L0替换电阻R
c.将电流表串联在电路中，电压表并联在电阻R两端
以上方案中可行的是______。选择一种可行方案操作后，写出观察到的现象（或各电表示数有无）及相对应的故障：______。
25．（1）如图甲中电压表的示数是______V， 图乙中电流表的示数是______A。
（2）如图丙所示在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入①硬币、②铅笔芯、③橡皮、④塑料尺，闭合开关后，在A、B接入______小灯泡能发光（多选，填序号），这些能让小灯泡能发光物体是______（填“导体”或“绝缘体”）。
（3）如图所示电路
①闭合开关后电路将______（选填“通路”或“断路”或“短路”） ；
②去掉导线a后，电路是______联电路；
③改变a、b、c三根导线中一根的接法，使电路成为并联电路______（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）
26．（1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；
（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
2．D
【详解】
A．开关S能控制两盏灯但闭合开关S后两灯属于串联，故A不符合题意；
B．开关S能闭合后，灯L1短路，故B不符合题意；
C．闭合开关S后两灯属于并联但开关S只能控制灯L2，故C不符合题意；
D．两灯并联后与开关串联，开关可以控制两灯，故D符合题意。
故选D。
3．D
【详解】
人骑自行车时1s大约做功70J，所以功率接近70J/s=70W，故A正确；普通日光灯的额定功率为40W，正常工作电流约为I=P/U≈0.18A=180mA，故B正确；中学生的重力大约是G=mg=50kg×10N/kg=500N，从一楼爬到三楼上升高度h=（3-1）×3m=6m，克服重力做功W=Gh=500N×6m=3000J，故C正确；每节蓄电池的电压为2V，蓄电池组的电压高于1.5V，故D错误，故选D．
4．C
【详解】
由电路图可知，该电路灯泡L1、L2并联后再与灯泡L3串联，开关S与灯泡L1并联。当开关S突然闭合时，电流从电源正极流出经开关S、灯泡L3、回到电源负极，灯泡L1被短路，因灯泡L1、L2并联，灯泡L2所在的支路也被短路，所以L1、L2同时熄灭，L3仍然会发光。故ABD不符合题意，C符合题意。
故选C。
5．D
【详解】
A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；
B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；
D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。
故选D。
6．D
【详解】
使用电流表的时候，将“+”、“一”两个接线柱接错了，也就是电流从电流表的负接线柱流入，从电流表的正接线柱流出了，那么这样做的结果是电流表的指针反向偏转．
故选D．
7．B
【详解】
电源开关S1闭合后，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明三个开关是相互影响的，所以三个开关是串联的，故B符合题意，ACD不符合题意。
故选B。
8．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
9．C
【详解】
A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
10．C
【详解】
由题知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机。
A．图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B．图中指示灯和电动机串联，当两开关同时闭合时，两用电器同时工作，断开任何一个都不工作，故B不符合题意；
C．图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D．图中S1单独控制电动机，开关S2单独控制指示灯，故D不符合题意。
故选C。
11．D
【详解】
由电路图可知，R1与R2两个电阻串联，电压表V1测量R1两端电压，电压表V2测量电源电压，由串联分压可知
故选D。
12．C
【详解】
A．电风扇的工作电流约0.5A，故A错误；
B．电冰箱的工作电流约1A，故B错误；
C．电饭锅的工作电流在4A左右，故C正确；
D．电视机的工作电流约0.5A ，故D错误。
故选C。
13．A
【详解】
由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；
C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
故选A。
14．C
【详解】
电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
15．A
【详解】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
16． 负 验电器到橡胶棒 吸引
【详解】
[1]毛皮摩擦过的橡胶棒带负电，同种电荷相互排斥，橡胶棒与甲互相排斥，则甲带负电荷。
[2]用带负电的橡胶棒接触验电器的金属球时，自由电子从橡胶棒转移到验电器上，电流的方向和负电荷定向移动的方向相反，所以电流的方向从验电器到橡胶棒。
[3]带电体具有吸引轻小物体的性质，故用这个橡胶棒去靠近不带电的纸屑，会吸引纸屑。
17． b 通 a
【详解】
[1]定时器安装在b导线上，由图可知，导线b将起爆器短路了，没有电流通过起爆器，所以爆炸不了，定时结束时，定时器（时钟）会把b导线断开，此时有电流能通过起爆器，起爆器立即引爆炸弹。
[2]为使该定时爆炸装置停止工作，在拆除该定时炸弹时，应在定时结束前剪断导线a，使电路处于断路状态。
18． 4.8 一样 6
【详解】
[1]由图知道，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，所以,电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0-15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为
U=6V
电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为
U2=1.2V
根据串联电路的电压关系知道，L1两端的电压
U1=U-U2=6V-1.2V=4.8V
[2]因为串联电路中电流处处相等，所以，通过R1和R2的电流相比是一样大的。
[3]由图知道，当开关断开时，电压表V1和V2示数相等，都为电源电压，大小是6V。
19． 短路 = >
【详解】
[1]由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表的电流很小，相当于导线，所以电路处于短路状态。
[2][3]若只闭合开关S2，电流经过A1、A2、L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路中电流处处相等，所以两电流表示数I1=I2，串联电路中总电压等于各用电器电压之和，所以U>U1。
20． S1、S2 L1、L2
【详解】
[1]若要使三个灯泡并联，电流从电源正极流出应分为三路，分别流过灯泡L1、L2、L3，最后汇合回到电源负极，因此需要同时闭合S1、S2。
[2]当只闭合S1时，灯泡L1、L2无电流流过，电路中只有灯泡L3通电，因此L1、L2不发光，L3发光。
21． DEF
【详解】
（1）[1]当风扇发生倾斜或倾倒时，小球会滚向一侧使电路断开起到保护作用，球起到断开或闭合电路的作用，该选用导体材料制作，由选项知DEF属于绝缘体，不符合要求。
（2）[2]风扇开关能控制风扇的工作与不工作，所以风扇开关要和风扇串联，定时器可以在设定时间之后控制风扇停转，所以定时器也要与风扇串联，一旦发生倾斜，风扇会停止工作，所以保护装置也要和风扇串联，所以得出实物图如下所示：
22． 并联 0.38A，0.32A 4.5V，4.5V
【详解】
（1）[1]因为电源的正极在右端，所以，顺着电流的方向可以标出电压表、电流的正负接线柱；见下图：
（2）[2]由电路图知：电流分别流入灯泡L1与L2，则灯泡L1与L2并联。
（3）[3]由电路图知：电流表A1测流过灯L1的电流，由题意知I1＝0.38A，电流表A2测干路电流，则干路电流I＝0.7A，由并联电路的特点知，流过灯L2的电流
（4）由电路图知：电压表测灯L1与L2的并联时的电压，即电源电压，由于灯泡L1与L2并联，则两灯两端的电压都是4.5V，电源电压U=4.5V。
23．(1) ；(2)
【详解】
(1)由题意可知，小明家的电路应是错误的；装修时的接法应如下左图所示，当“浴霸”的开关断开时，床头灯开关闭合时，床头灯与“浴霸”串联；因床头灯的额定功率小于“浴霸”的功率；故“浴霸”的电阻远小于床头灯的电阻，故“浴霸”灯的电功率将远小于床头机的功率，几乎不发光，而床头灯接近正常发光．而当两开关都闭合时，床头灯被短路，“浴霸”正常发光．(2)如果不想出现上述奇怪现象，床头灯的开关能正常控制，则应将床头灯浴霸并联，两开关分别控制两电器；两电路如图所示：
【点睛】
（1）正常电路中各用电器应是并联的，即各电器能独立工作互不影响；而小明家的情况应考虑电路接法上出现问题，当“浴霸”闭合时，床头灯应被短路；当“浴霸”断开时两灯应串联在电路中；则可知电路结构；（2）为使床头灯能正常工作，则应将两用电器并联在电路中．
24． b或c 见解析
【详解】
[1]由图可知，该电路为串联电路，电路正常工作一段时间后，灯L熄灭，可能是灯泡断路，可能是灯泡短路，也可能是电阻断路，a中把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路或短路，灯泡不发光，则是R断路；b中用与R阻值相同且完好的灯L0替换电阻R，若灯泡发光，则故障是R断路，若灯泡不发光，则L断路或短路；c中将电流表串联在电路中，电压表并联在R两端，灯泡不发光，若电压表、电流表均有示数，则L短路；若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路。综上所述，能同时检测到故障的是c，故a不符合题意，bc符合题意。
故选b或c。
[2]方案一：选择b，若L、L0均发光，则R断路；若L、L0均熄灭，则L断路；若L0发光、L熄灭，则L短路。
方案二：选择c，若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路；若电压表、电流表均有示数，则L短路。
25． 9.5 0.22 ①② 导体 短路 串
【详解】
（1）[1]如图甲中电压表选用大量程，分度值为0.5V，示数为9.5V。
[2]图乙中电流表选择小量程，分度值是0.02A，示数为0.22A。
（2）[3][4]常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等，提供的材料中硬币和铅笔芯是导体，因此接入后小灯泡能发光。
（3）①[5]开关闭合后，电流从电源正极开始不经过用电器，直接流回电源负极，因此开关闭合后电路为短路现象。
②[6]去掉导线a后，电流从电源正极依次经过开关和两个灯泡，因此此时两个灯泡串联连接。
③[7]两个灯泡并联，电流路径有两条，即电流从电源正极分别经两个灯泡流回电源负极；因此将导线c改接灯泡的另一个接线柱，如下图：
26． 电压 0~2.5V 0.1V 1V
【详解】
（1）根据题意，两灯并联，开关控制整个电路，所以开关在干上，电流从电源正极出发经开关后，分成两支，分别经过两灯后回到电源负极，电流表串联在L1的支路中，如图所示
（2）[1][2]如图所示，选择的正接线柱是2.5V接线柱，表明测量的物理量是电压。2.5V是此量程允许的最大电压，故测量范围为0~2.5V。
[3][4]由量程为0~2.5V，即最大电压示数2.5V，被分成了5大格，则每1大格表示0.5V，每小格平均分成了5小格，每小格表示0.1V，即分度值为0.1V，如图指针所示的位置一共10小格，故读数为1V。
