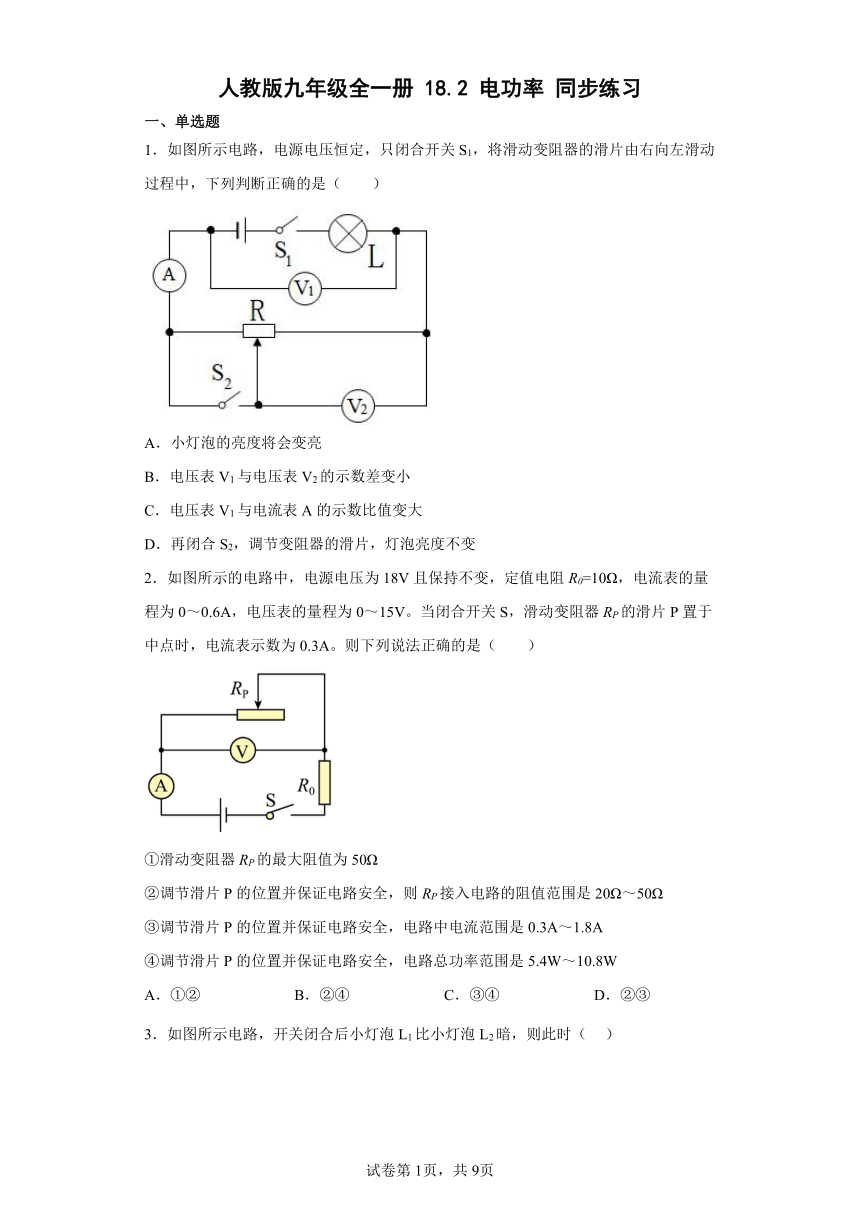

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（　　）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
2．如图所示的电路中，电源电压为18V且保持不变，定值电阻R0=10Ω，电流表的量程为0～0.6A，电压表的量程为0～15V。当闭合开关S，滑动变阻器RP的滑片P置于中点时，电流表示数为0.3A。则下列说法正确的是（　　）
①滑动变阻器RP的最大阻值为50Ω
②调节滑片P的位置并保证电路安全，则RP接入电路的阻值范围是20Ω～50Ω
③调节滑片P的位置并保证电路安全，电路中电流范围是0.3A～1.8A
④调节滑片P的位置并保证电路安全，电路总功率范围是5.4W～10.8W
A．①② B．②④ C．③④ D．②③

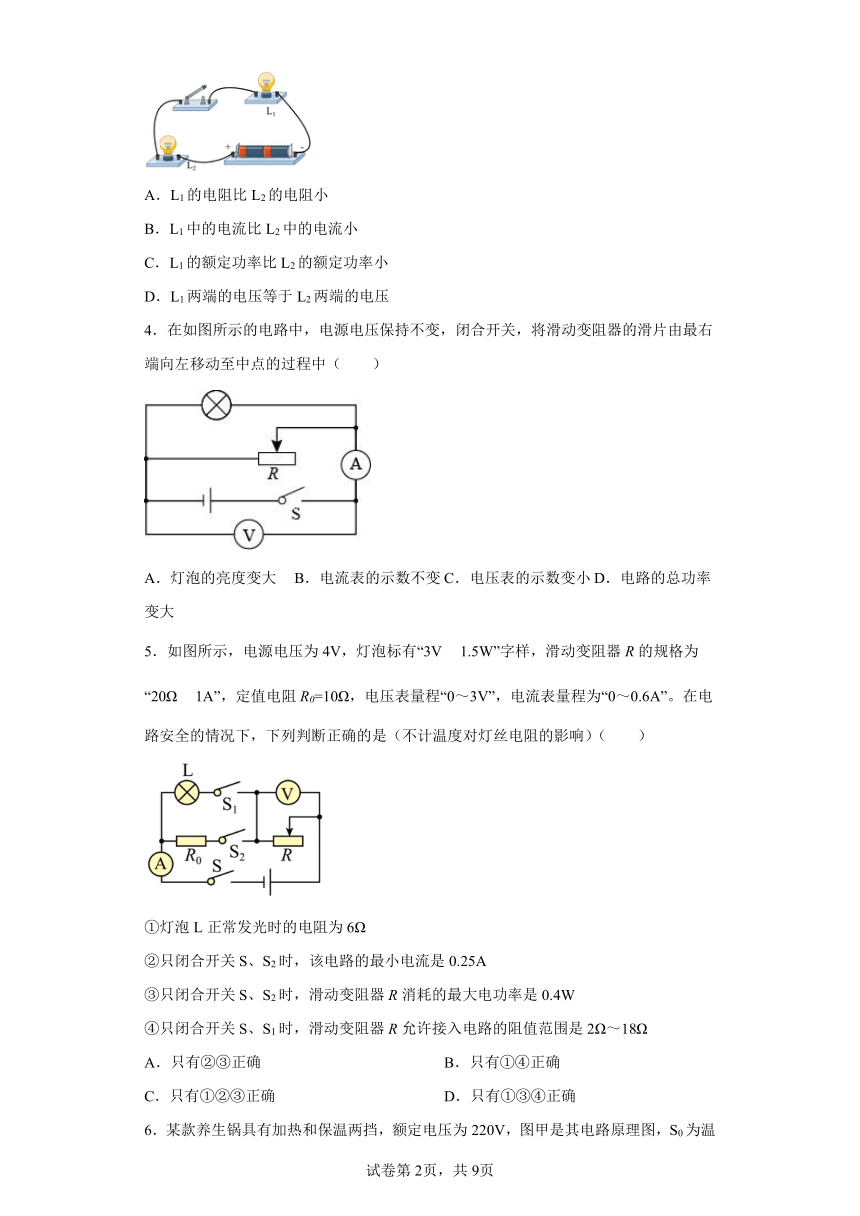

3．如图所示电路，开关闭合后小灯泡L1比小灯泡L2暗，则此时（ ）
A．L1的电阻比L2的电阻小
B．L1中的电流比L2中的电流小
C．L1的额定功率比L2的额定功率小
D．L1两端的电压等于L2两端的电压
4．在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（　　）
A．灯泡的亮度变大 B．电流表的示数不变 C．电压表的示数变小 D．电路的总功率变大
5．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确

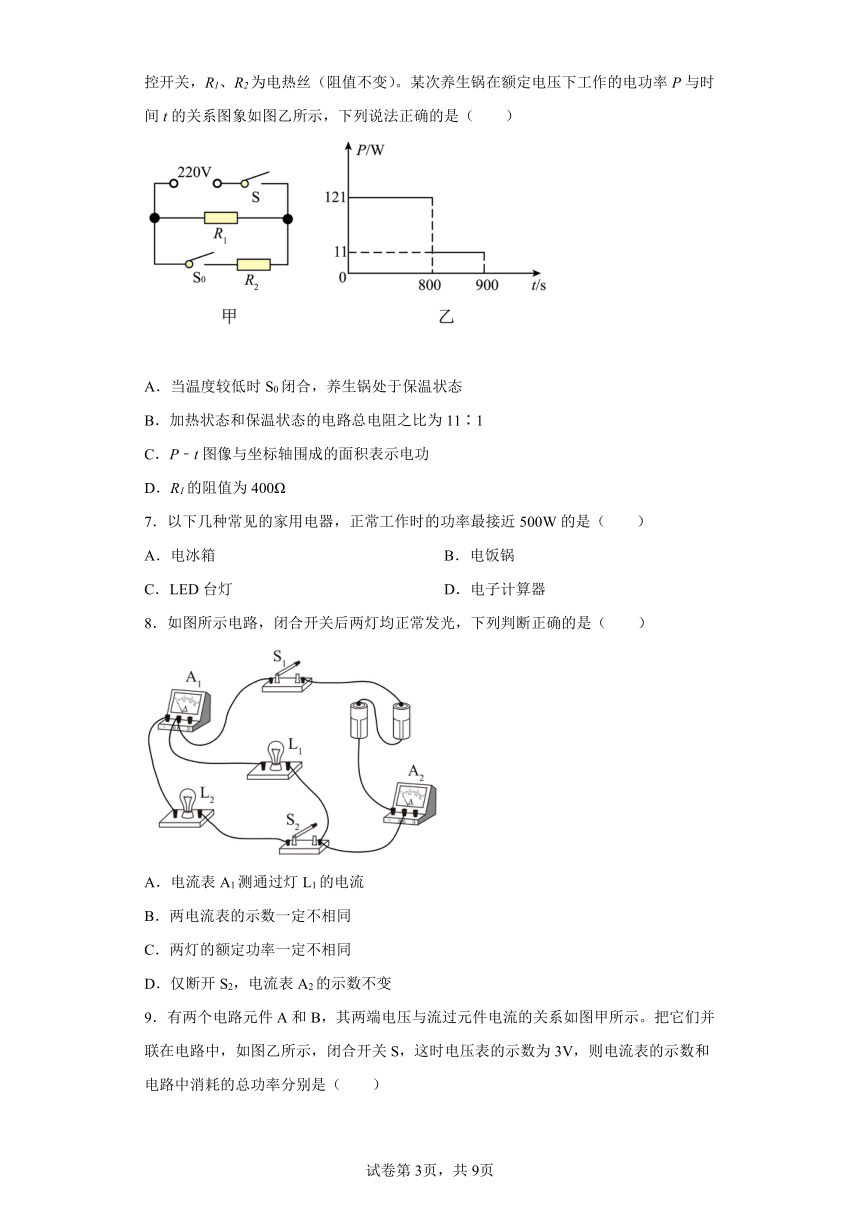

6．某款养生锅具有加热和保温两挡，额定电压为220V，图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次养生锅在额定电压下工作的电功率P与时间t的关系图象如图乙所示，下列说法正确的是（　　）
A．当温度较低时S0闭合，养生锅处于保温状态
B．加热状态和保温状态的电路总电阻之比为11∶1
C．P﹣t图像与坐标轴围成的面积表示电功
D．R1的阻值为400Ω
7．以下几种常见的家用电器，正常工作时的功率最接近500W的是（　　）
A．电冰箱 B．电饭锅
C．LED台灯 D．电子计算器
8．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的额定功率一定不相同
D．仅断开S2，电流表A2的示数不变

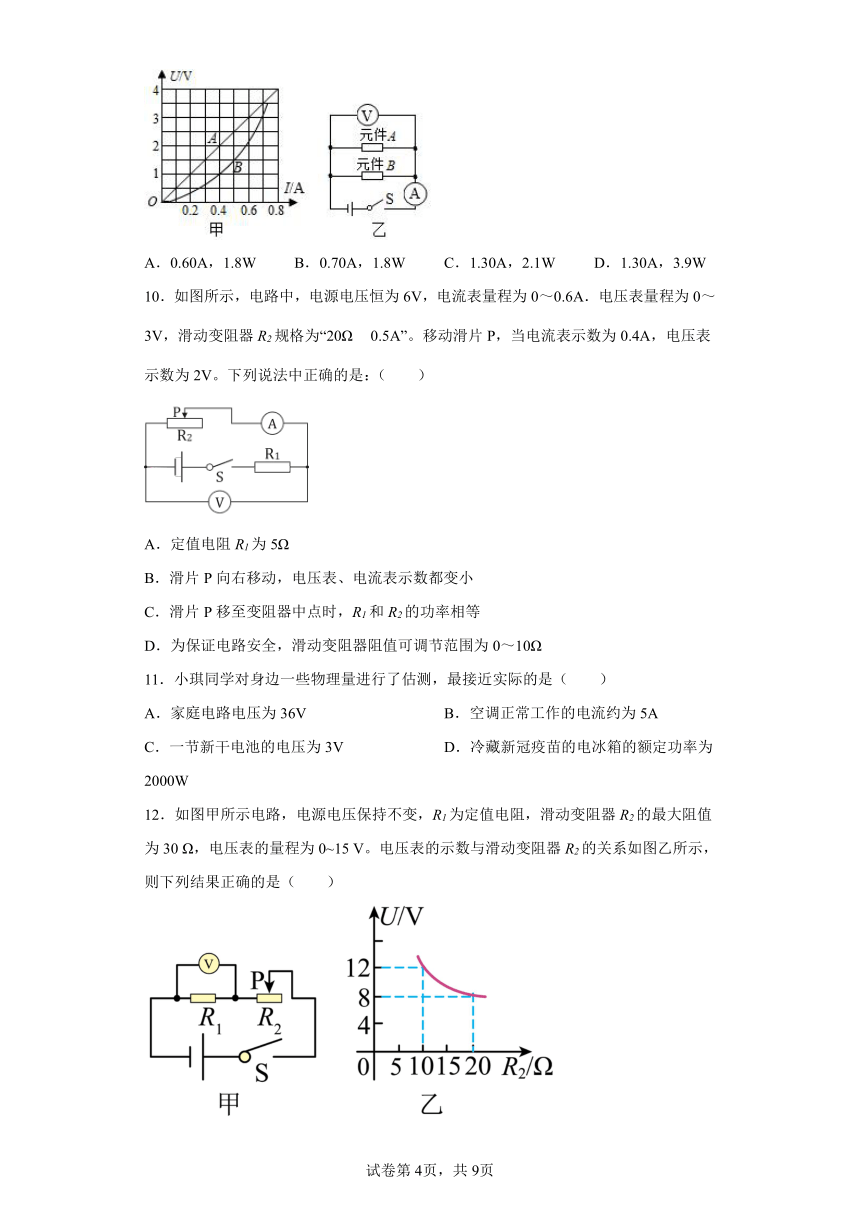

9．有两个电路元件A和B，其两端电压与流过元件电流的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关S，这时电压表的示数为3V，则电流表的示数和电路中消耗的总功率分别是（　　）
A．0.60A，1.8W B．0.70A，1.8W C．1.30A，2.1W D．1.30A，3.9W
10．如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω 0.5A”。移动滑片P，当电流表示数为0.4A，电压表示数为2V。下列说法中正确的是：（　　）
A．定值电阻R1为5Ω
B．滑片P向右移动，电压表、电流表示数都变小
C．滑片P移至变阻器中点时，R1和R2的功率相等
D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω
11．小琪同学对身边一些物理量进行了估测，最接近实际的是（　　）
A．家庭电路电压为36V B．空调正常工作的电流约为5A
C．一节新干电池的电压为3V D．冷藏新冠疫苗的电冰箱的额定功率为2000W
12．如图甲所示电路，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30 Ω，电压表的量程为0~15 V。电压表的示数与滑动变阻器R2的关系如图乙所示，则下列结果正确的是（　　）

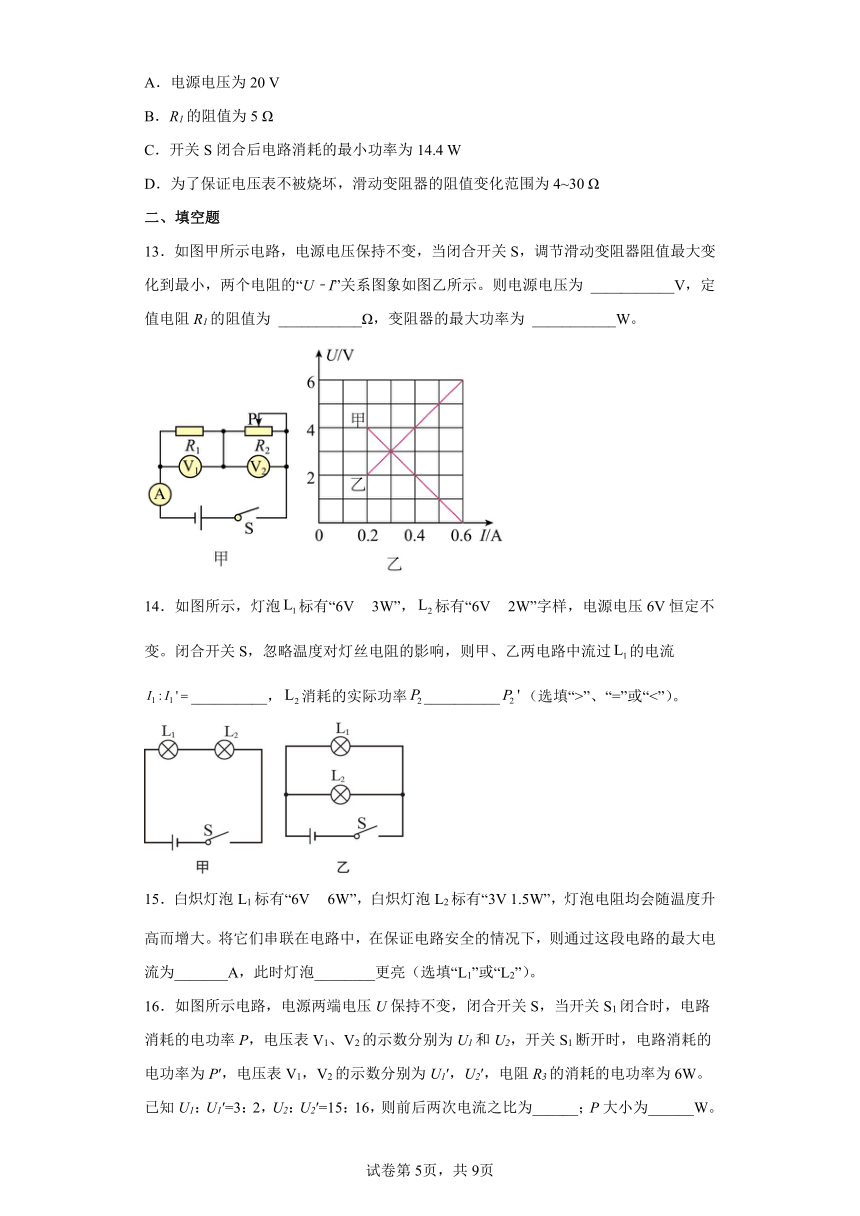

A．电源电压为20 V
B．R1的阻值为5 Ω
C．开关S闭合后电路消耗的最小功率为14.4 W
D．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30 Ω
二、填空题
13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示。则电源电压为 ___________V，定值电阻R1的阻值为 ___________Ω，变阻器的最大功率为 ___________W。
14．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
15．白炽灯泡L1标有“6V 6W”，白炽灯泡L2标有“3V 1.5W”，灯泡电阻均会随温度升高而增大。将它们串联在电路中，在保证电路安全的情况下，则通过这段电路的最大电流为_______A，此时灯泡________更亮（选填“L1”或“L2”）。
16．如图所示电路，电源两端电压U保持不变，闭合开关S，当开关S1闭合时，电路消耗的电功率P，电压表V1、V2的示数分别为U1和U2，开关S1断开时，电路消耗的电功率为P′，电压表V1，V2的示数分别为U1′，U2′，电阻R3的消耗的电功率为6W。已知U1：U1′=3：2，U2：U2′=15：16，则前后两次电流之比为______；P大小为______W。
三、综合题
17．阅读短文，回答文后的问题。
体脂秤
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约为3.8×107J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体脂肪率表示脂肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便地一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂肪率。这是市面上多数体脂称测量体脂率的原理。
如图甲所示为一款市面常见的体脂称，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值使随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器R0、电池等组成电路。压敏电阻R在一定范围内的电阻与所受压力的关系如图丙所示，R0为滑动变阻器用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂称后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。利用一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
（1）比较脂肪和人体其他成分的物理属性，下列说法错误的是______；
A．导热性较差
B．导电性较差
C．比热容较大
（2）某被测者穿着橡胶拖鞋站上体脂称，发现体重正常显示，而体脂率测量结果偏差很大，原因是：______；
（3）测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的______越大，电阻就越大；
（4）若R0为100Ω，台板上无物体时，电路中的电流是______A；
（5）若体脂称最大可承受压力为1000N，R0为100Ω不变，则体重测量电路测量体重的最大功率为______W；
（6）拆开该体脂称后发现，内部电池上标着“6V，500mA h”，则该电池最多可以储存的电能为______J。
18．图甲是家用保温式电饭锅，图乙是该电饭锅的电路原理图，已知R2=202Ω，电饭锅的额定加热功率为1210W。
（1）当开关S______（选填“闭合”或“断开”）时，电饭锅处于保温状态；
（2）电路中R1的电阻是多大？( )
（3）当电饭锅处于保温状态时，保温功率是多大？( )
19．阅读下列短文，回答问题。
　　
在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）打印笔工作时，利用电流的 ___________（选填“磁效应”或“热效应”）使PTC电阻发热；
（2）打印笔工作有快、慢两挡，快档打印时，图中开关S1应处于 ___________状态，若此时温度为250℃，打印笔的电功率是 ___________W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，请结合图丙信息，说明当温度升高，电阻 ___________功率 ___________（填“增大”，“减小”或“不变”）；
（4）家用固体电热灭蚊器也是使用PTC陶瓷电热元件，如丁图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为 ___________℃。
20．有一只小灯，正常工作时电压为6伏，通过的电流为0.6安。
①求小灯的阻值；
②现有电源、不同规格的滑动变阻器、开关及导线若干。请设计一个能调节小灯亮度的简单电路，将设计电路图画在虚线框中，并通过计算说明选择的变阻器规格。已知电压电源为9伏保持不变，变阻器、、分别标有“5欧1安”“10欧0.5安”和“20欧1安”字样。
21．阅读下面短文，回答以下问题。
感应发光冰块
感应发光冰块产品是采用食品级PS材料及电子元件组成的发光冰块，装有液体感应器，具有入水即亮的特性，外形仿如真实冰块一般。感应发光冰块采用电池供电，无化学变化。无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛，感应发光冰块内部电子元件有∶液体感应器、AG3电池和LED灯泡（LED灯泡是一种发光二极管，能够将电能转化为可见光的固态器件）。使用时将感应发光冰块放入水中，它将自动发亮；使用完毕后，擦干消毒并放置于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
如图为某品牌感应发光冰块，其内部电源由3个AG3电池串联组成（AG3电池额定电压1.5V，容量30mA·h），能发出彩色光，持续正常发光15h后AG3电池电能耗尽。
(1)液体感应器是先进的触水式______（选填“电源”、“灯泡”或“开关”）；
(2)LED灯泡是由______材料制成（选填“导体”、“绝缘体”或“半导体”）；
(3)一个AG3电池最多释放的电能为______J，一个感应发光冰块正常工作时的功率为______W。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．只闭合开关S1，由题中图可知，L与R串联，V1测R两端电压，V2测R一部分电压，将滑动变阻器的滑片由右向左滑动过程中，电路中的总电阻不变，电源电压恒定，根据欧姆定律可知，电路中的电流不变，因为灯泡L的电阻不变，根据P=UI的变形公式P=I2R可知，小灯泡的亮度不变，故A错误；
B C．只闭合开关S1，由题中图可知，L与R串联，V1测R两端电压，V2测R一部分电压，将滑动变阻器的滑片由右向左滑动过程中，V1示数不变，V2示数变大，所以电压表V1与电压表V2的示数差变小，电压表V1与电流表A的示数比值变小，故B正确，C错误；
D．再闭合S2，R左侧短路一部分，连入电路中的总电阻变小，电流变大，根据P=UI的变形公式P=I2R可知，小灯泡的亮度变亮，故D错误。
2．B
【详解】
①．由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为
因电源电压为18V，故可得滑动变阻器两端分压为
由欧姆定律可得，此时滑动变阻器接入电路的阻值为
由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为
故①错误；
②．由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为
故此时滑动变阻器两端分压为
解得此时滑动变阻器接入电路中的最小阻值为
由电压表量程可知，滑动变阻器两端电压最大为，故此时定值电阻两端分压为
故此时电路中的电流为
解得此时滑动变阻器接入电路中的最大阻值为
可得RP接入电路的阻值范围是20Ω～50Ω，故②正确；
③．由②中分析可知，要保证电路安全，电路中的最大电流为0.6A，最小电流为0.3A，故电路中的电流范围为0.3A～0.6A，故③错误；
④．由③中分析可知，要保证电路安全，电路中的电流范围为0.3A～0.6A，故由P=UI可得，电路中的最小功率为
电路中的最大功率为
故④正确；
故由上述分析可知，ACD不符合题意，B符合题意。
故选B。
3．A
【详解】
由电路图可知，灯泡L1 L2串联。
ABD．灯泡的实际功率决定灯泡的明暗，且开关闭合后小灯泡L1比小灯泡L2暗，所以灯泡L1的实际功率小于灯泡L2的实际功率；因串联电路处处电流相等，所以通过两灯泡的电流相等，由P=I2R可知，灯泡L1的电阻小于灯泡L2的电阻，由U=IR可知，灯泡L1两端电压小于灯泡L2两端电压。故A正确，BD错误；
C．灯泡在额定电压下工作时，实际功率等于额定功率，由于不知道灯泡的额定电压、额定电流，因此无法比较灯泡的额定功率，故C错误。
故选A。
4．D
【详解】
灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右端向左移动至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮度不变，电源电压不变，电压表示数不变，根据P=UI，电路的总功率变大，故ABC不符合题意，D符合题意。
故选D。
5．D
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
6．C
【详解】
A．当温度较低时S0闭合，R1与R2并联，此时电路的总电阻最小，电源的电压一定时，由可知，电路的总功率最大，养生锅处于加热状态，故A错误；
B．由图乙可知，养生锅加热状态的功率P加热=121W、保温状态的功率P保温=11W，加热状态和保温状态的电路总电阻之比
故B错误；
C．由W=Pt可知，P-t图像与坐标轴围成的面积表示电功，故C正确；
D．当S0断开时，电路为R1的简单电路，此时电路的总电阻最大，电源的电压一定时，由可知，电路的总功率最小，养生锅处于保温状态，则R1的阻值
故D错误。
故选C。
7．B
【详解】
A．电冰箱正常工作时的功率在200W左右，故A不符合题意；
B．电饭锅的电功率较大，正常工作时的功率约为500W，故B符合题意；
C．LED台灯正常工作时的功率在8W左右，故C不符合题意；
D．电子计算器正常工作时的功率约为0.0008W，故D不符合题意。
故选B。
8．B
【详解】
AB．从图中可以看出，两灯泡并联，电流表A1测通过灯L2的电流，电流表A2测通过总电路的电流，电流表A1示数小于电流表A2示数。故A错误，B正确；
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S2，电路中只有灯泡L1工作，电流表A2测量L1电流，示数比原来小。故D错误。
故选B。
9．D
【详解】
闭合开关S，电路元件A和B并联，电压表测量电源电压，电流表测量干路电流；这时电压表的示数为3V，根据并联电路的电压特点可知电路元件A和B两端的电压都为3V，从图乙可知通过元件A和B的电流分别为0.6A和0.7A，根据并联电路的电流特点可知电流表的示数为
I=0.6A+0.7A=1.3A
电路中消耗的总功率为
P=UI=3V×1.3A=3.9W
故ABC不符合题意，D符合题意。
故选D。
10．C
【详解】
根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；
A．因串联电路两端总电压等于各部分电压之和，所以电压表示数为2V时，定值电阻两端电压
定值电阻的阻值
故A错误；
B．滑片P向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故B错误；
C．滑片P移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由可知，R1和R2的功率相等，故C正确；
D．当R1和R2的阻值相同都为10Ω时，电压表两端的电压为3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为10Ω；由于滑动变阻器R2规格为“20Ω 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值
为保证电路安全，滑动变阻器阻值可调节范围为2～10Ω，故D错误。
故选C。
11．B
【详解】
A．家庭电路电压为220V，故A不符合题意；
B．空调正常工作的电流约为5A，故B符合题意；
C．一节干电池的电压为1.5V，故C不符合题意；
D．冷藏新冠疫苗的电冰箱的额定功率约为100W，故D不符合题意。
故选B。
12．C
【详解】
AB．由图甲可知，R1与R2串联，电压表测R1两端的电压；由图乙可知，当R2=10Ω时U1=12V，当R2′=20Ω时U1′=8V，因串联电路中各处的电流相等，所以，两种情况下电路中的电流分别为
，
因串联电路中总电压等于各分电压之和，且电源电压保持不变，所以，电源的电压
U=I（R1+R2）=I′（R1+R2′）
即
解得：R1=10Ω，故B错误；
电源的电压
故A错误；
C．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小
故C正确；
D．当电压表的示数U1″=15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，此时电路中的电：
此时滑动变阻器两端的电压
U2小=U-U1″=24V-15V=9V
则滑动变阻器接入电路中的最小阻值
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，所以，滑动变阻器接入电路中的阻值范围为6Ω~30Ω，故D错误；
故选C。
13． 6 10 0.9
【详解】
由电路图可知，R1和R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，当滑动变阻器接入电路的阻值为0时，其两端的电压为0，根据欧姆定律可知电路中的电流最大，所以由图像可知，甲代表的是滑动变阻器R2的“U﹣I”关系图像，乙代表的是R1的“U﹣I”关系图像：
[1]当电路中的电流0.4A时，由图像可知，对应的R1两端的电压为U1=4V，对应的R2两端的电压为U2=2V，根据串联电路的电压特点可知电源电压为
U=U1+U2=4V+2V=6V
[2]由图像乙可知，当电流为0.2A时，对应的R1两端的电压为2V，则R1的阻值为
[3]设滑片P在任意位置，根据欧姆定律可知电路中的电流为
则滑动变阻器的功率为
可见，当RP=R1=10Ω时，滑动变阻器的总功率最大为
14． 2∶5 ＜
【详解】
[1][2]L1电阻为
L2电阻为
甲图两灯串联，电流为
乙图两灯并联，灯正常发光，L1电流为
电流比为
甲图L2电压小于6V，乙图等于6V，根据，消耗的实际功率＜。
15． 0.5 L2
【详解】
[1][2]两灯正常工作时的额定电流分别为
在保证电路安全的情况下，串联电路中电流处处相等，则通过这段电路的最大电流为0.5A；灯泡的亮度由实际发光功率决定，此时白炽灯泡L2达到额定工作状态，发光功率为1.5W，
而白炽灯泡L1工作发光时的电阻为
按此电阻值计算的实际发光功率为
由于灯泡电阻均会随温度升高而增大，在电流低于额定电流时，灯泡的电阻会偏小，灯泡L1实际功率会低于1.5W，则此时灯泡L2更亮。
16． 27
【详解】
[1]闭合开关S，当开关S1闭合时，等效电路图如图1
开关S断开时，等效电路图如图2
由两图可得
前后两次电流之比为
[2]由U2：U2′=15：16，结合两图可得
解得
　　①
图2电阻R3的消耗的电功率为6W
　　②
图2电阻R2的消耗的电功率
　　　　③
联立①②③解得
因两种情况电源的电压不变，则
④
联立①④解得
⑤
图2电阻R1的消耗的电功率
⑥
联立② ⑤⑥解得
图2的总功率
电功率P与电功率为 的比值
解得
17． C 橡胶为绝缘体 长度 0.015 0.144 10800
【详解】
（1）[1] A．脂肪还能防止热量散失，故导热性较差，A正确，不符合题意；
B．利用脂肪部分比肌肉和人体的其他组织导电性差，故B正确，不符合题意；
C．本阅读题没有涉及比热容，故C错误，符合题意。
故选C。
（2）[2]利用脂肪部分比肌肉和人体的其他组织导电性差测量体脂率，橡胶为绝缘体，导电性差更大，故体脂率偏高。
（3）[3]因为人体身高越高，相当于导体的长度越长，电阻就越大。
（4）[4]若R0为100Ω，台板上无物体时，压敏电阻的阻值为300Ω，则电路中的电流是
（5）[5]若体脂称最大可承受压力为1000N，则此时压敏电阻的阻值为150Ω，R0为100Ω不变，则体重测量电路测量体重最大时，电流为
体重测量电路测量体重的最大功率为
（6）[6]拆开该体脂称后发现，内部电池上标着“6V，500mA h”，则该电池最多可以储存的电能为
18． 断开 40Ω 200W
【详解】
解：（1）由电路图知，当开关断开时，电阻R1、R2串联在电路当中；开关闭合时，电路中只有R1。根据电功率推导公式和串联电路的电阻特点可知，当开关断开时，电路中的电阻较大，电功率比较小，因此电饭锅处于保温状态。
（2）开关闭合时，电路中只有R1，此时电饭锅处于加热状态，可求电阻R1为
（3）当电饭锅处于保温状态时，保温功率是
答：（1）当开关S断开时，电饭锅处于保温状态；
（2）电路中R1的电阻是40Ω；
（3）当电饭锅处于保温状态时，保温功率是200W。
19． 热效应 闭合 80 增大 减小 100
【详解】
（1）[1]根据题意知道，打印笔工作时，PTC电阻发热，所以，利用电流的热效应。
（2）[2]由电路图知道，当开关S1断开时，电路只有R1工作，电阻较大，由知道，此时电路消耗的功率较小，为慢档；当开关S1闭合时，两电阻并联，总电阻最小，由知道，此时总功率较大，为快档。
[3]由图丙知道，温度为250℃时，一个电阻为1210Ω，则一个发热体的功率
因为R1、R2是相同的PTC发热电阻，打印笔工作有快、慢两挡，所以打印笔的电功率
P总=2P=2×40W=80W
（3）[4][5]由图知道，当温度超过250℃时，电阻增大，功率减小，产热减慢，温度下降；当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升；由此可知，当温度升高时，电阻增大，功率减小，产热减慢，温度会开始下降。
（4）[6]PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，由图丁知道，该PTC材料的居里点温度为 100℃。
20．①；②，
【详解】
①有一只小灯，正常工作时电压为6伏，通过的电流为0.6安，根据欧姆定律，小灯的阻值
②因电压电源为9伏，大于灯泡的额定电压6V，故应将滑动变阻器串联在电路中，如下所示：
已知电压电源为9伏保持不变，根据串联电路电压的规律，小灯正常工作时，滑动变阻器分得的电压为
U滑=U-UL=9V-6V=3V
根据串联电路电流的规律及欧姆定律，滑动变阻器连入电路的电阻为
考虑到实际情况，若想把小灯的亮度调暗时，则灯的电压要小于6V，此时变阻器分得的电压要大于3V，由分压原理，变阻器的电阻要大于，应选用最大电阻大于的滑动变阻器，因灯泡额定电流
故选用变阻器。
答：①小灯的阻值为；
②设计的电路图见解析，通过计算选择的变阻器规格为。
21． 开关 半导体 162 0.009
【详解】
(1)[1]液体感应器是感应发光冰块产品组成部分，冰块具有入水即亮的特性，感应器相当于先进的触水式开关。
(2)[2]LED灯的核心部件是发光二极管，是由半导体材料制成的。
(3)[3]一个AG3电池最多释放的电能为
[4]感应发光冰块内部电源由3个AG3电池串联组成，根据持续正常发光15h后AG3电池电能耗尽可知，一个感应发光冰块正常工作时的功率为
