人教版九年级全一册15.4电流的测量同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题

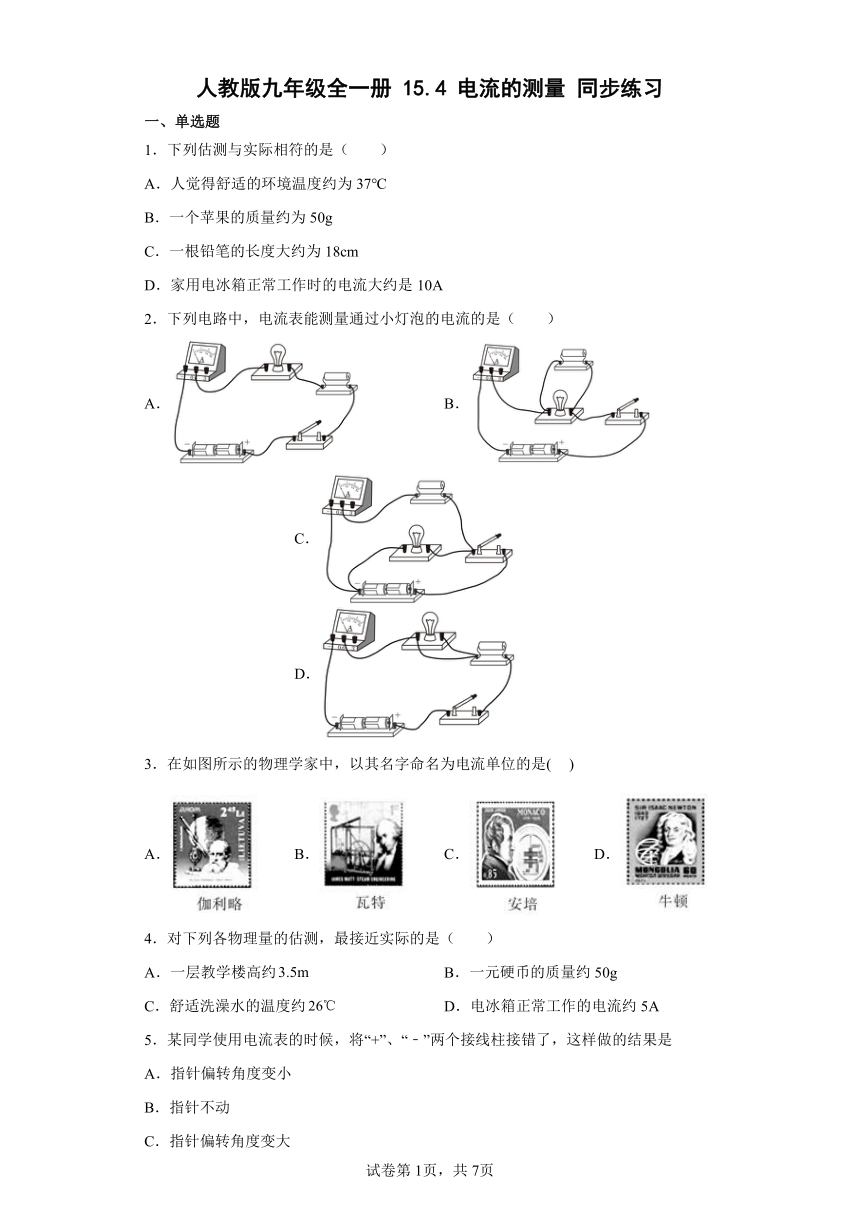

1．下列估测与实际相符的是（　　）
A．人觉得舒适的环境温度约为37℃
B．一个苹果的质量约为50g
C．一根铅笔的长度大约为18cm
D．家用电冰箱正常工作时的电流大约是10A
2．下列电路中，电流表能测量通过小灯泡的电流的是（　　）
A． B． C． D．
3．在如图所示的物理学家中，以其名字命名为电流单位的是( )
A． B． C． D．
4．对下列各物理量的估测，最接近实际的是（　　）
A．一层教学楼高约 B．一元硬币的质量约50g
C．舒适洗澡水的温度约 D．电冰箱正常工作的电流约5A
5．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转

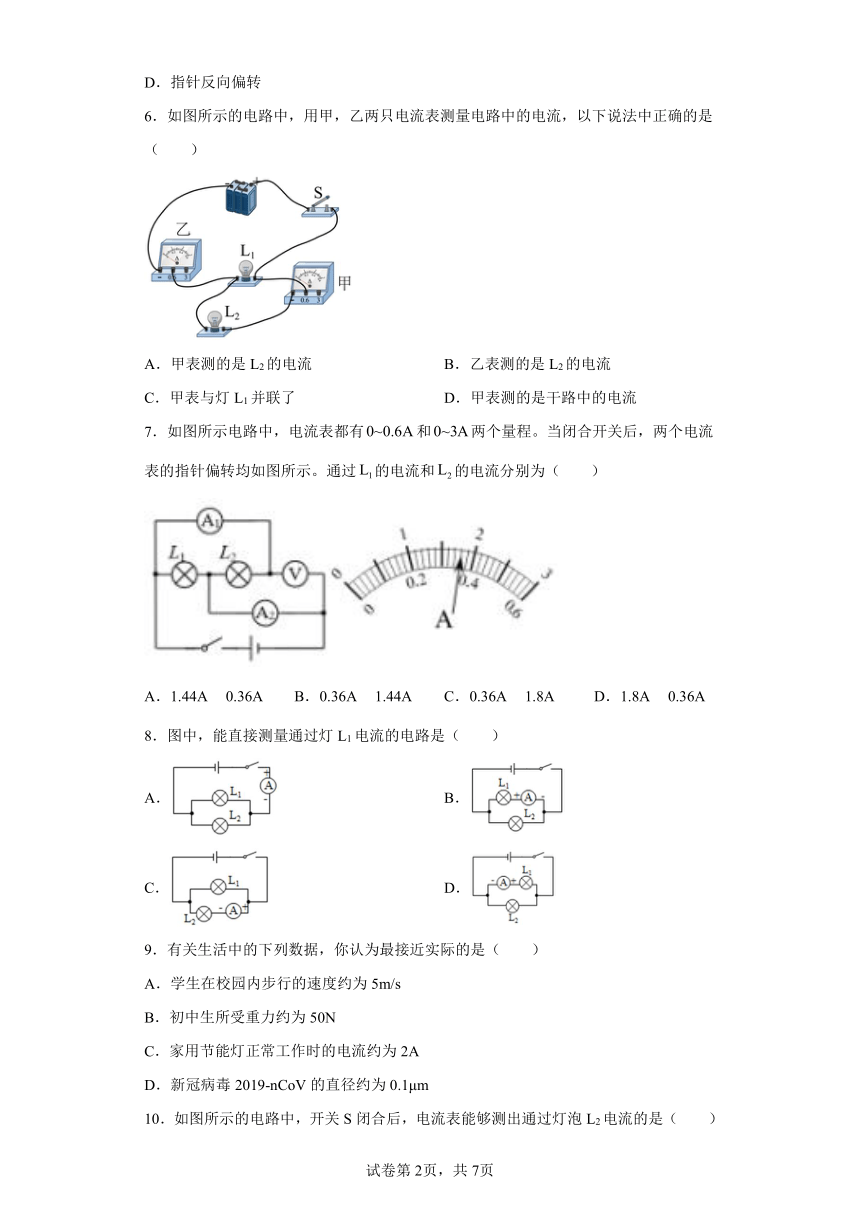

6．如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（　　）
A．甲表测的是L2的电流 B．乙表测的是L2的电流
C．甲表与灯L1并联了 D．甲表测的是干路中的电流
7．如图所示电路中，电流表都有和两个量程。当闭合开关后，两个电流表的指针偏转均如图所示。通过的电流和的电流分别为（　　）
A．1.44A 0.36A B．0.36A 1.44A C．0.36A 1.8A D．1.8A 0.36A
8．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
9．有关生活中的下列数据，你认为最接近实际的是（　　）
A．学生在校园内步行的速度约为5m/s
B．初中生所受重力约为50N
C．家用节能灯正常工作时的电流约为2A
D．新冠病毒2019-nCoV的直径约为0.1μm

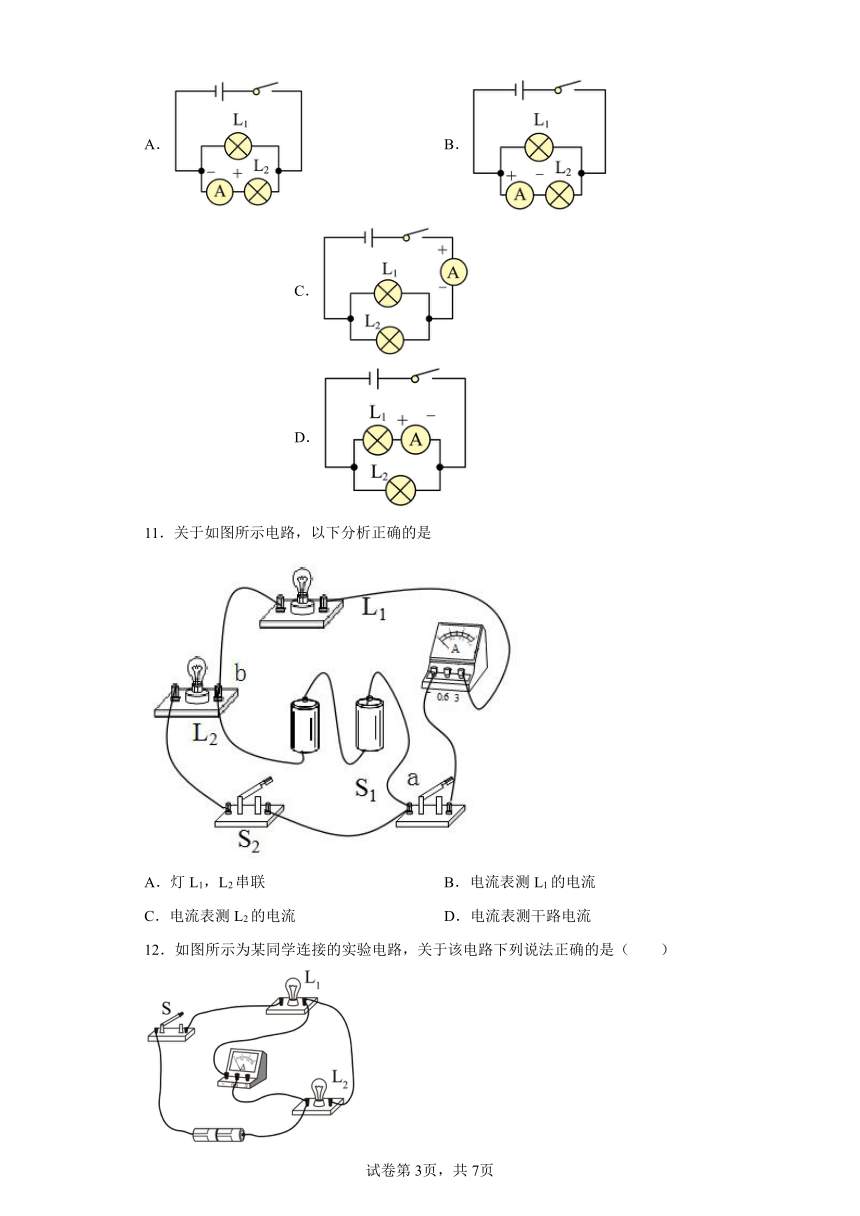

10．如图所示的电路中，开关S闭合后，电流表能够测出通过灯泡L2电流的是（　　）
A． B． C． D．
11．关于如图所示电路，以下分析正确的是
A．灯L1，L2串联 B．电流表测L1的电流
C．电流表测L2的电流 D．电流表测干路电流
12．如图所示为某同学连接的实验电路，关于该电路下列说法正确的是（　　）
A．灯亮，灯不亮，电流表无示数
B．灯亮，灯不亮，电流表有示数
C．灯不亮，灯亮，电流表有示数
D．灯不亮，灯亮，电流表无示数
二、填空题

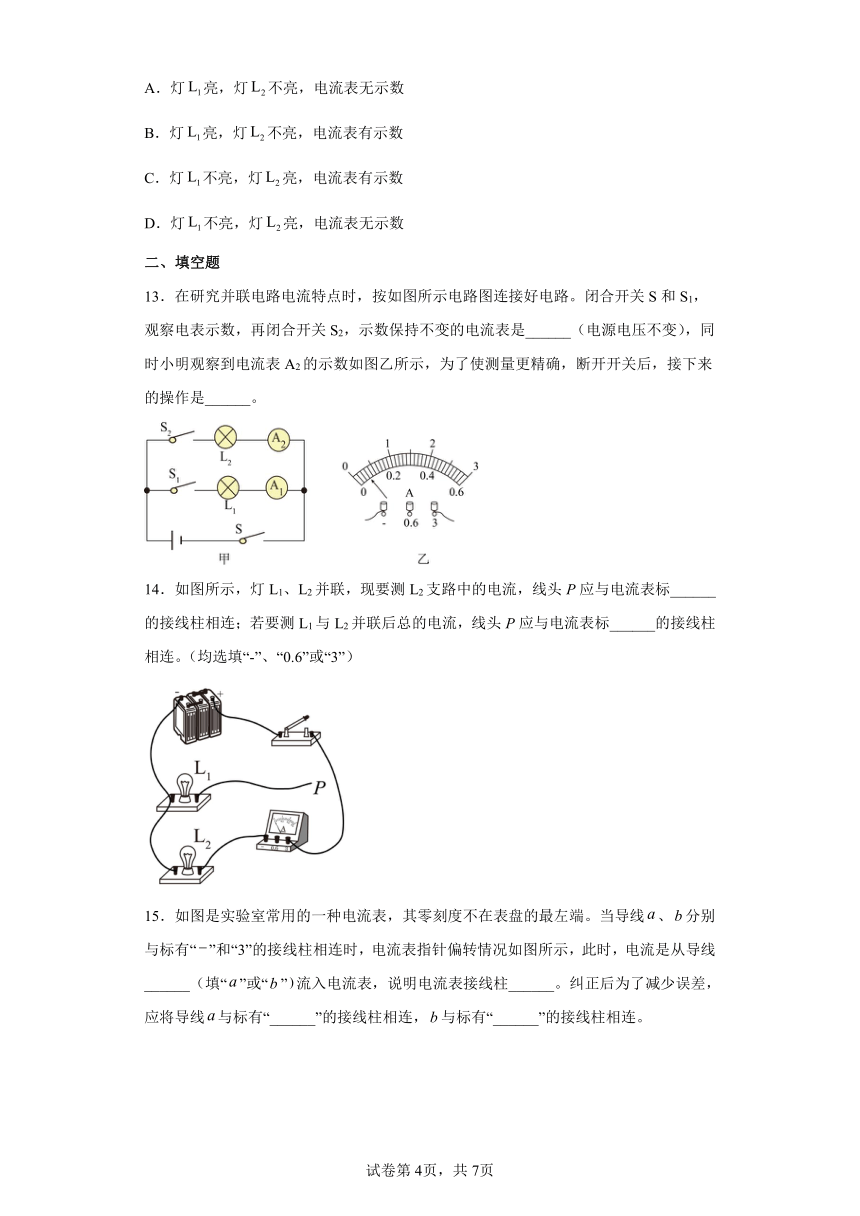

13．在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是______（电源电压不变），同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是______。
14．如图所示，灯L1、L2并联，现要测L2支路中的电流，线头P应与电流表标______的接线柱相连；若要测L1与L2并联后总的电流，线头P应与电流表标______的接线柱相连。（均选填“-”、“0.6”或“3”）
15．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线、分别与标有“”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线______（填“”或“”流入电流表，说明电流表接线柱______。纠正后为了减少误差，应将导线与标有“______”的接线柱相连，与标有“______”的接线柱相连。
16．如图所示，图中电流表的示数为______。
三、综合题

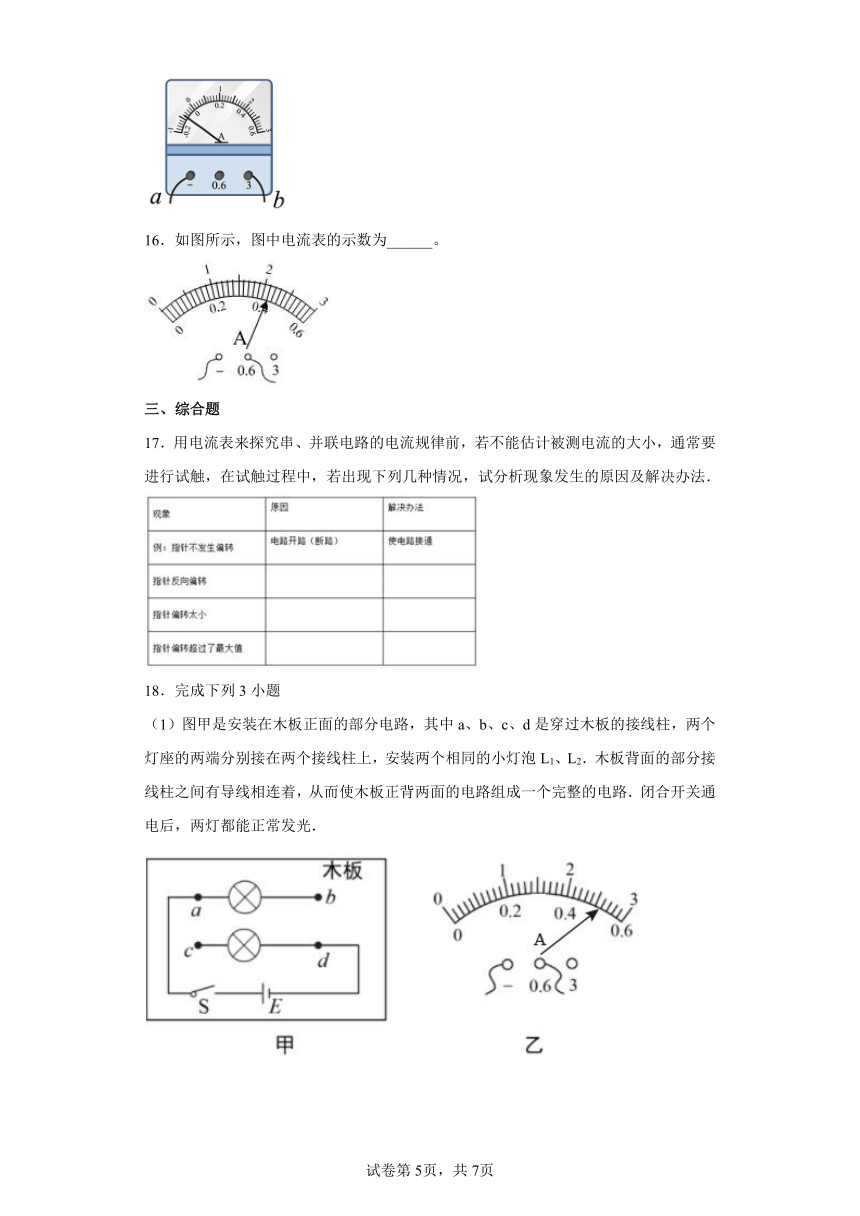

17．用电流表来探究串、并联电路的电流规律前，若不能估计被测电流的大小，通常要进行试触，在试触过程中，若出现下列几种情况，试分析现象发生的原因及解决办法．
18．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
19．开关控制_______，电流表A1 测____的电流，电流表A2 测______的电流．再画出电路图________．
20．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
21．（1）用笔画线代替导线，按左边的电路图把实物图连接起来；( )
（2）为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整_______。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是___________A。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．人的正常体温为37℃，人觉得舒适的环境温度是约25℃，故A不符合题意；
B．一个鸡蛋的质量约50g，一个苹果的质量与4个鸡蛋的质量相当，约200g，故B不符合题意；
C．一根铅笔的长度将近20cm，大约为18cm，故C符合题意；
D．家用电冰箱的功率约200W，正常工作时的电流大约是1A，故D不符合题意。
故选C。
2．A
【详解】
A．由图可知，灯泡和电阻串联接入电路中，电流表能测量通过小灯泡的电流，故A符合题意；
B．由图可知，灯泡和电阻并联接入电路中，电流表在干路中，测量的是总电流，故B不符合题意；
C．由图可知，该电路为并联电路，电流表与电阻在一条支路中，测量的是电阻的电流，故C不符合题意；
D．由图可知，闭合开关时，灯泡被短路了，没有电流通过灯泡，此时电流表测量的是电阻的电流，故D不符合题意。
故选A。
3．C
【详解】
A、伽利略是著名的物理学家，但其名字没有被命名为物理量的单位．不符合题意；
B、瓦特是英国的物理学家，其名字被命名为功率的单位．不符合题意；
C、安培是英国的物理学家，其名字被命名为电流的单位．符合题意；
D、牛顿是伟大的物理学家，其名字被命名为力的单位．不符合题意．
故选C．
4．A
【详解】
A．一层教学楼高约左右，故A符合题意；
B．我国一元硬币的质量为6g，故B不符合题意；
C．人体温度为，舒适的洗澡水的温度与人体温度差不多，约在左右，故C不符合题意；
D．家用电冰箱的额定功率在220W左右，正常工作时的电流为，故D不符合题意。
故选A。
5．D
【详解】
使用电流表的时候，将“+”、“一”两个接线柱接错了，也就是电流从电流表的负接线柱流入，从电流表的正接线柱流出了，那么这样做的结果是电流表的指针反向偏转．
故选D．
6．A
【详解】
如图，两个灯泡并联，甲电流表和L2串联，测量通过L2的电流；乙电流表串联在干路，测量干路电流，故A正确，BCD错误。
故选A。
7．A
【详解】
如图所示，L1和L2是并联关系，其中A1表测L2的电流，A2测干路电流，根据并联电路电流的关系，所以干路电流大于支路电流，则A1表应为小量程，分度值为0.02A，即，A2表应为大量程，分度值为0.1A，即，由可得
故A符合题意，BCD不符合题意。
故选A。
8．D
【详解】
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
9．D
【详解】
A．学生在校园内步行的速度约为1m/s，故A不符合题意；
B．初中生所受重力约为500N，故B不符合题意；
C．家用节能灯正常工作时的电流约为0.2A，故C不符合题意；
D．新冠病毒2019-nCoV的直径约为10-7m，即0.1μm，故D符合题意。
故选D。
10．A
【详解】
电流表能够测出通过灯泡L2电流的，则电流表与灯泡L2串联；电流表的使用时应符合“正进负出”的原则。
A．电流表与灯泡L2串联且电流表的使用符合“正进负出”，故A符合题意；
B．电流表与L2串联，但正负接线柱接反了，故B不符合题意；
C．电流表在干路上，测量干路电流，故C不符合题意；
D．电流表与L1串联，且正负接线柱接反了，故D不符合题意。
故选A。
11．B
串联电路只有一条电流路径，并联电路中有多条电流路径，根据实物电路图，分析电路的连接方式，电流表与被测量的用电器串联，分析电流表测量哪个用电器的电流．
【详解】
电流从电源的正极出发，分两条支路：一条支路经过开关S1后，经电流表、灯L1返回电源负极；另一条支路经过开关S2后，经灯L2回到电源负极，电路中有两条电流路径，故灯L1、L2并联，故A错误；电流表串联在灯泡L1所在的支路上，电流表测量的是通过L1的电流，故B选项正确，C、D选项错误．
故选B．
【点睛】
本题考查电路的连接方式和电流表的使用，电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
12．B
【详解】
如图所示，电流从电池的正极出发，经过电流表后经过灯泡L1、开关后回到负极，灯泡L2被电流表短路，故灯泡L2不亮，灯泡L1亮，电流表有示数，故B正确。
故选B。
13． A1 将“3A”上的线头改接到“0.6A”处
【详解】
（1）[1]由图知，闭合开关S和时，电路为的简单电路，电流表测的电流；
再闭合开关，两只灯泡并联，仍然测的电流，测量支路电流，电流表的示数从0增大到一定数值，由于干路电流大于各支路的电流，所以电流表A2的示数变大，由于并联电路各支路互不影响，所以电流表的示数保持不变；
（2）[2]由图可知，电流表的指针向右偏转幅度很小，说明所测的电流较小，电流表选择的量程过大，所以需要改接小量程，也就是将“3A”上的线头改接到“0.6A”处。
14． 3 -
【详解】
[1]灯L1、L2并联，要测L2支路中的电流，电流表要接在L2所在的支路，由图可知线头P应与电流表标“3”的接线柱相连。
[2]灯L1、L2并联，要测L1与L2并联后总的电流，电流表要接在干路上，由图可知线头P应与电流表标“-”的接线柱相连。
15． 接反了 0.6
【详解】
[1][2]由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，所以电流从导线进入了电流表。
[3][4]此时电流表使用量程时，分度值，所以电流表示数为。为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线与标有“0.6”的接线柱相连，与标有“”的接线柱相连。
16．
【详解】
由图可知，电流表接入电路的量程为，分度值为，指针指在后的第一格，故其示数为。
17．
【详解】
分析：1、本题目考查了电流表使用注意事项，在使用电流表时，要注意电流表使用原则；2、电流表要串联在电路中（否则短路）；电流要从“+“接线柱入，从“-“接线柱出（否则指针反转）；3、被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线）．解答： （1）如果指针反向偏转，说明电路中电流表的正负接线柱接反了，解决方法重新接接线柱；（2）如果指针偏转角度太小，说明所选量程过大；解决办法是改接小量程．（3）如果指针偏转超过最大值，所选量程过小；应该改接大量程．
18． 并联 0.52 0.26
【详解】
（1）①用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联．
②由图乙知道，电流表的量程是0.6A，每一个小格的示数是0.02A，所以，电流表的读数是0.52A；若两灯串联，由串联电路的特点可判断通过灯L1 的电流是0.52A；若两灯并联，则由并联电路的特点知道，通过L1的电流为总电流的一半，即通过灯泡L1 的电流也可能是0.26A；
（2）要探究并联电路干路电流是否等于各支路电流之和，应将两灯泡并联，三个电流表分别测量两干路和支路电流，所以需通过改动L2 与负极相连的导线，即导线3接错了，需要将负极与灯泡L2 相连的导线改接左下电流表的负接线柱，正确的电路图如下：
（3）根据题意知道，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，所以，两个副裁判对应的开关乙和丙需要并联后，再与主裁判对应的开关甲串联，如下图：
【点睛】
本题是一道综合题，考查的是串并联电路的判断、电流表的读数和实物图的连接及电路的设计等知识点，有一定的难度．
19． L1L2 L1 L1L2
电流表和用电器串联，测量通过用电器的电流，由实物电路中电流的流向，判断开关、电流表的位置及控制对象，并据此画出电路图．
【详解】
由图可知，L1、L2并联，开关位于干路，开关同时控制L1、L2，电流表A1位于L1支路，测L1的电流，A2位于干路，测干路中的电流，画出对应的电路图，如图所示：
故答案为L1L2；L1；L1L2；如上图所示．
【点睛】
本题考查实物图画电路图，要注意各元件的连接次序，同时注意电流表、电压表的使用规则．
20．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
【详解】
（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A．
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；
使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；
两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即：．
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
点睛：考查并联电路的电流特征和电流表的使用，关键是看懂实物图和如何连接实物图，相比电路图，实物图更不容易看懂，最大的不同：实物图的分支出现在接线柱，而电路图是在导线中间出现分支的，要多练习，注意总结特点．
21． 0.4
【详解】
（1）[1]由电路图可知，电铃与灯泡并联，开关S1控制电铃，与电铃在一条支路上，开关S在干路上控制整个电路。实物图如图所示
（2）[2]L1与L2并联，S1控制L2，即S1与L2串联在一条支路上，测量L2的电流，则电流表应该与灯泡L2串联在一条支路上，开关S干路在干路上，如图所示
[3]如图所示，电流表选择的是分度为0.02A的小量程，其示数即电灯L2通过的电流是0.4A。
答案第1页，共2页
答案第1页，共2页
