人教版九年级全一册16.2串、并联电路中电压的规律 同步练习（有解析）

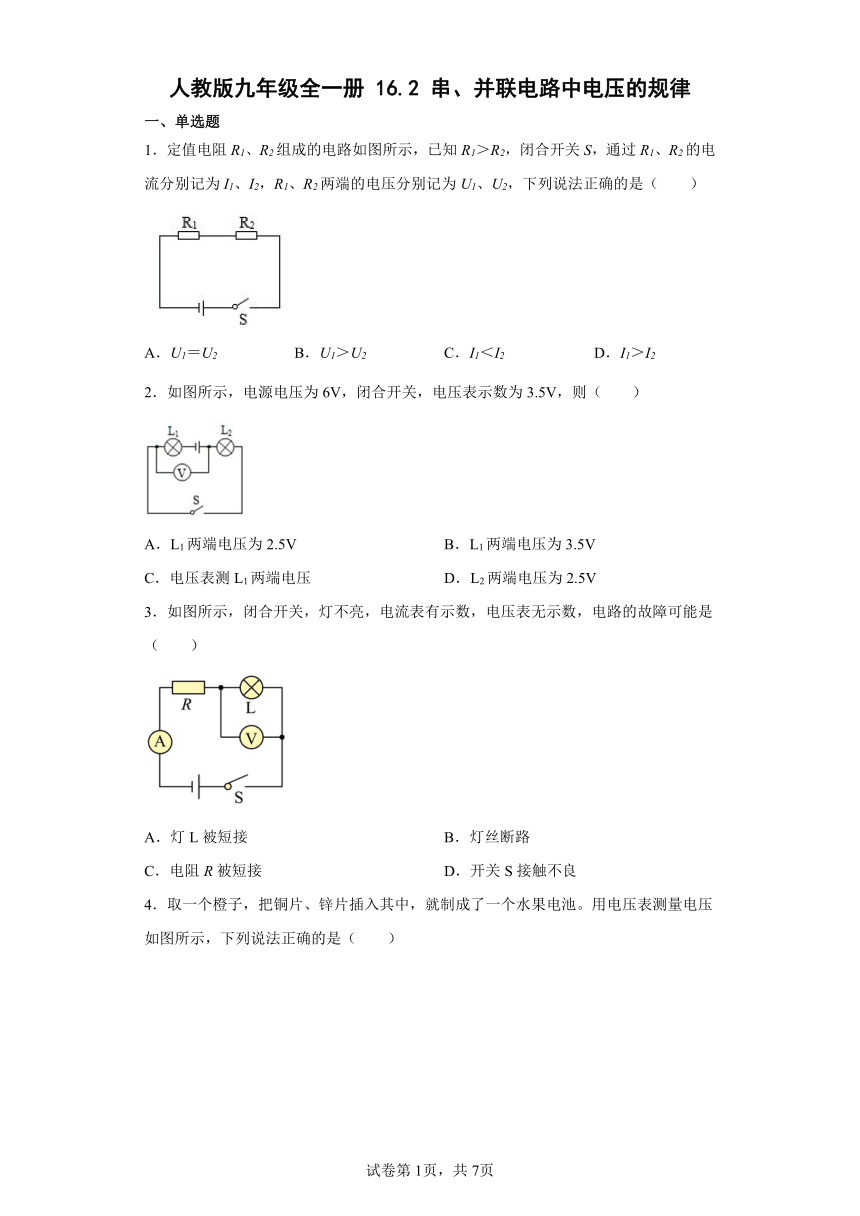

人教版九年级全一册 16.2 串、并联电路中电压的规律
一、单选题
1．定值电阻R1、R2组成的电路如图所示，已知R1＞R2，闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2，下列说法正确的是（　　）
A．U1＝U2 B．U1＞U2 C．I1＜I2 D．I1＞I2
2．如图所示，电源电压为6V，闭合开关，电压表示数为3.5V，则（ ）
A．L1两端电压为2.5V B．L1两端电压为3.5V
C．电压表测L1两端电压 D．L2两端电压为2.5V
3．如图所示，闭合开关，灯不亮，电流表有示数，电压表无示数，电路的故障可能是（　　）
A．灯L被短接 B．灯丝断路
C．电阻R被短接 D．开关S接触不良

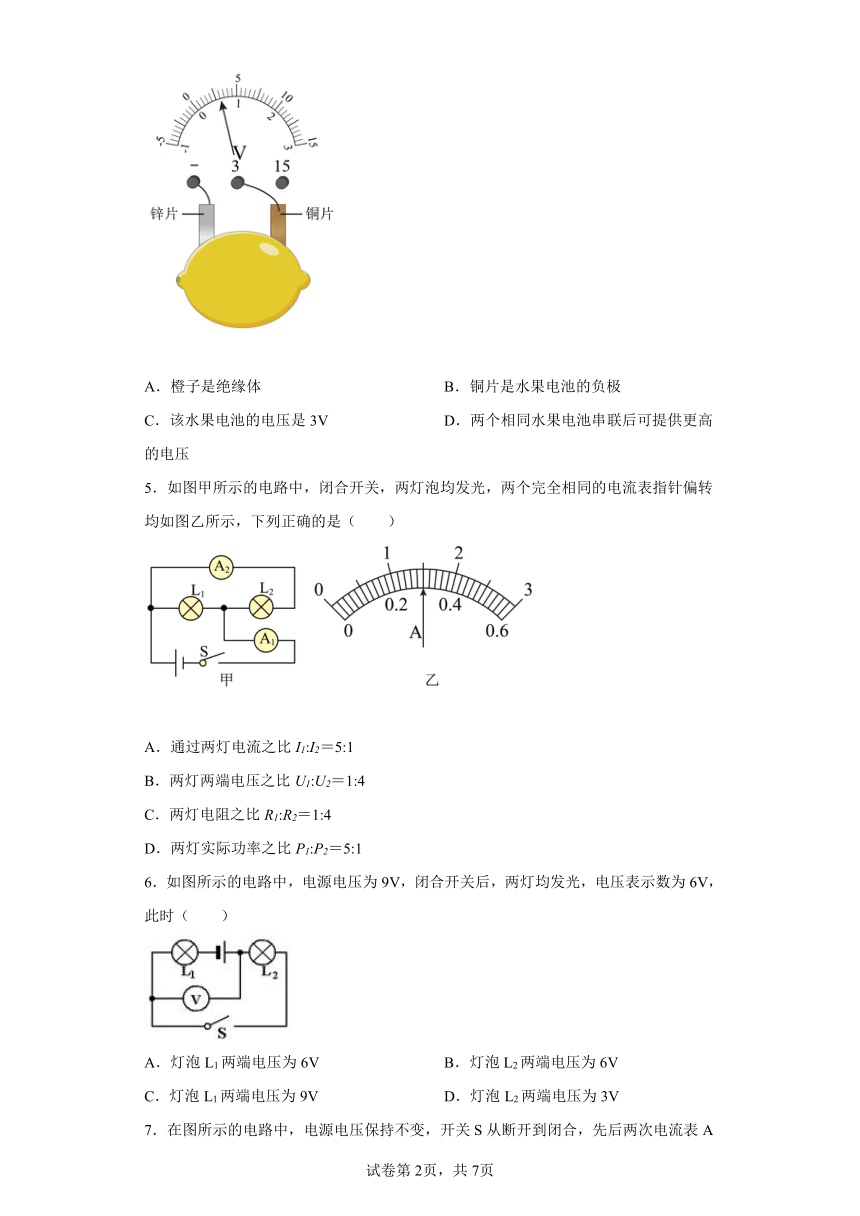

4．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．橙子是绝缘体 B．铜片是水果电池的负极
C．该水果电池的电压是3V D．两个相同水果电池串联后可提供更高的电压
5．如图甲所示的电路中，闭合开关，两灯泡均发光，两个完全相同的电流表指针偏转均如图乙所示，下列正确的是（　　）
A．通过两灯电流之比I1:I2＝5:1
B．两灯两端电压之比U1:U2＝1:4
C．两灯电阻之比R1:R2＝1:4
D．两灯实际功率之比P1:P2＝5:1
6．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V D．灯泡L2两端电压为3V

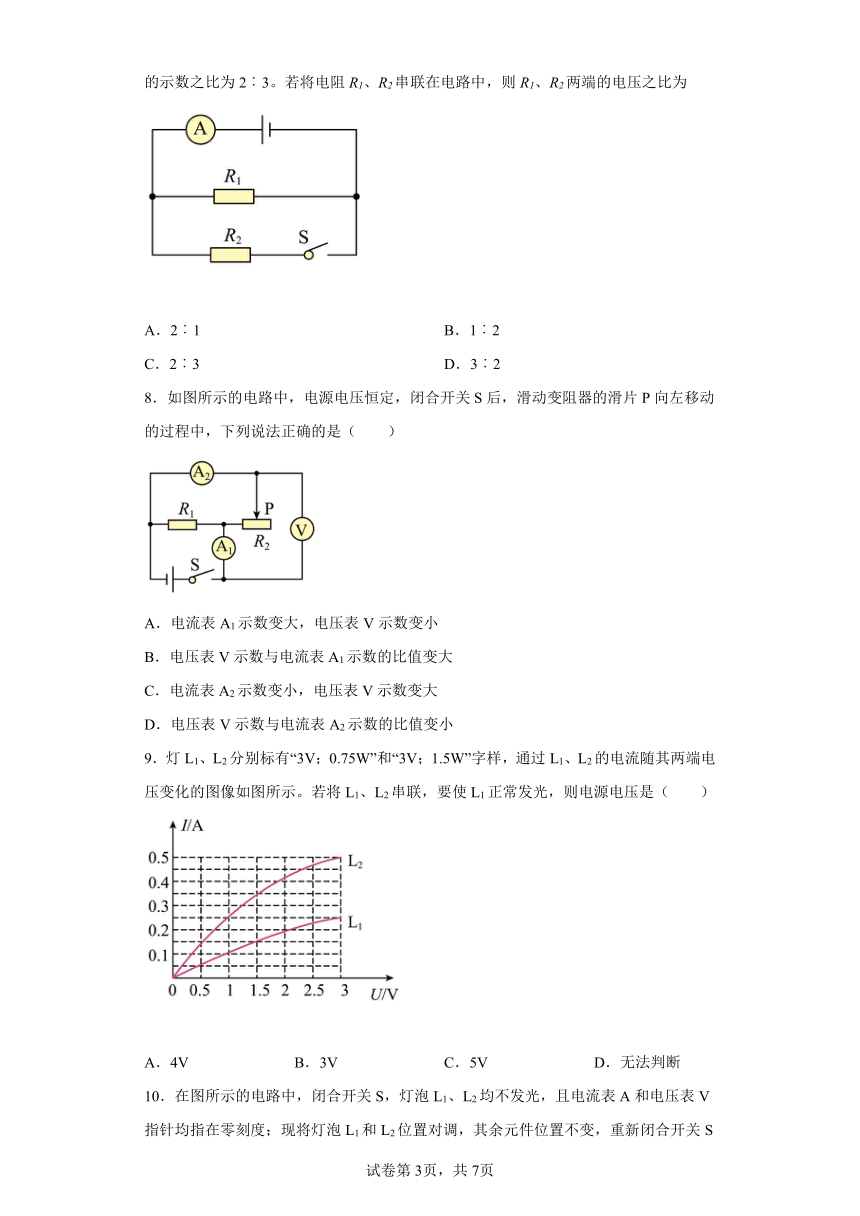

7．在图所示的电路中，电源电压保持不变，开关S从断开到闭合，先后两次电流表A的示数之比为2︰3。若将电阻R1、R2串联在电路中，则R1、R2两端的电压之比为
A．2︰1 B．1︰2
C．2︰3 D．3︰2
8．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）
A．电流表A1示数变大，电压表V示数变小
B．电压表V示数与电流表A1示数的比值变大
C．电流表A2示数变小，电压表V示数变大
D．电压表V示数与电流表A2示数的比值变小
9．灯L1、L2分别标有“3V；0.75W”和“3V；1.5W”字样，通过L1、L2的电流随其两端电压变化的图像如图所示。若将L1、L2串联，要使L1正常发光，则电源电压是（　　）
A．4V B．3V C．5V D．无法判断

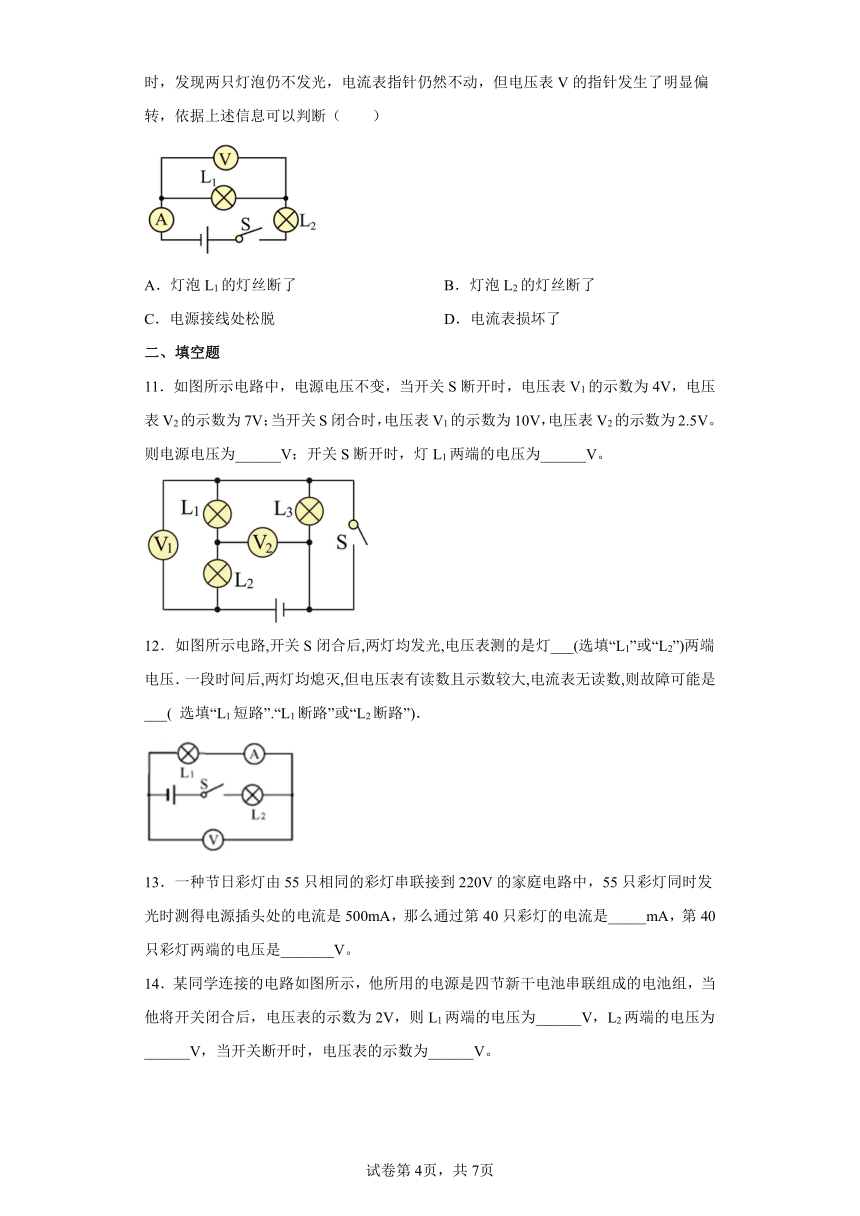

10．在图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
二、填空题
11．如图所示电路中，电源电压不变，当开关S断开时，电压表V1的示数为4V，电压表V2的示数为7V；当开关S闭合时，电压表V1的示数为10V，电压表V2的示数为2.5V。则电源电压为______V；开关S断开时，灯L1两端的电压为______V。
12．如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯___(选填“L1”或“L2”)两端电压．一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是___( 选填“L1短路”.“L1断路”或“L2断路”)．
13．一种节日彩灯由55只相同的彩灯串联接到220V的家庭电路中，55只彩灯同时发光时测得电源插头处的电流是500mA，那么通过第40只彩灯的电流是_____mA，第40只彩灯两端的电压是_______V。
14．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______V，L2两端的电压为______V，当开关断开时，电压表的示数为______V。

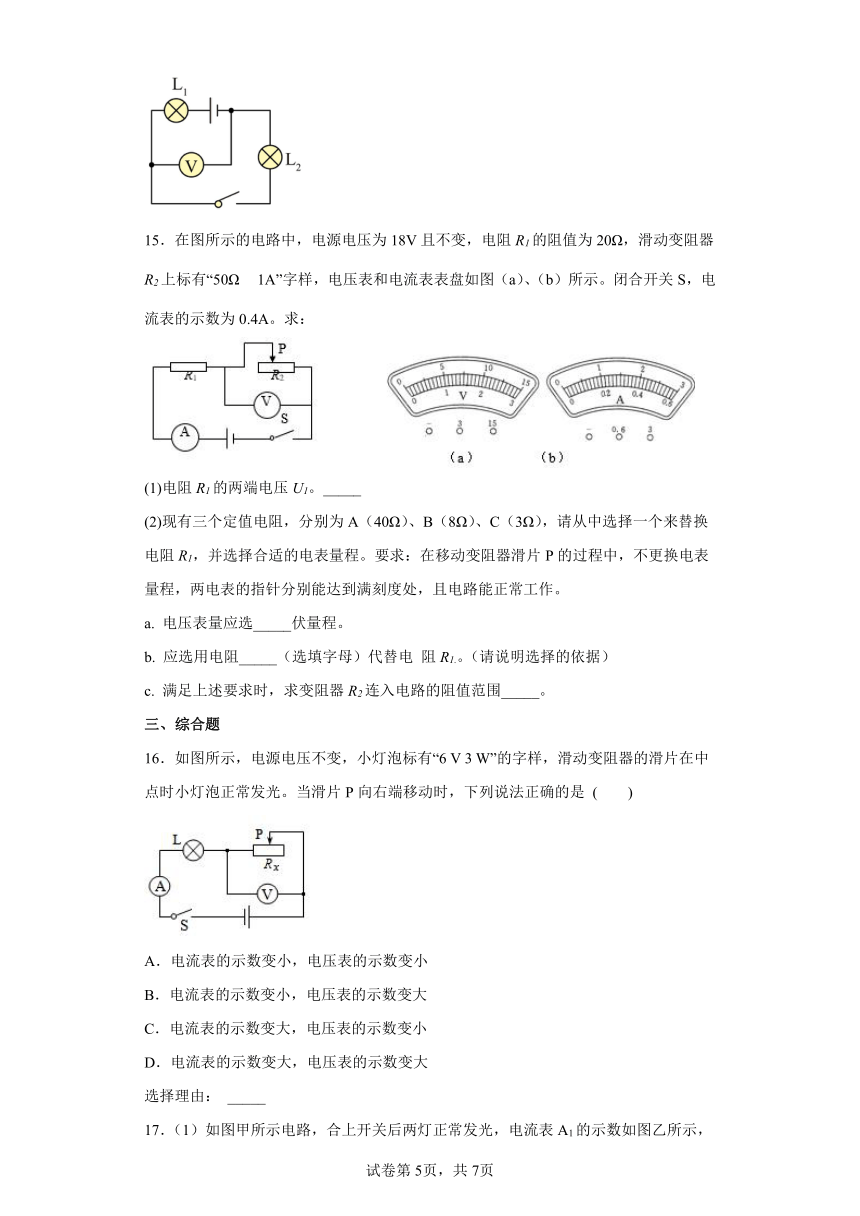

15．在图所示的电路中，电源电压为18V且不变，电阻R1的阻值为20Ω，滑动变阻器R2上标有“50Ω 1A”字样，电压表和电流表表盘如图（a）、（b）所示。闭合开关S，电流表的示数为0.4A。求：
(1)电阻R1的两端电压U1。_____
(2)现有三个定值电阻，分别为A（40Ω）、B（8Ω）、C（3Ω），请从中选择一个来替换电阻R1，并选择合适的电表量程。要求：在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针分别能达到满刻度处，且电路能正常工作。
a. 电压表量应选_____伏量程。
b. 应选用电阻_____（选填字母）代替电 阻R1.。（请说明选择的依据）
c. 满足上述要求时，求变阻器R2连入电路的阻值范围_____。
三、综合题
16．如图所示，电源电压不变，小灯泡标有“6 V 3 W”的字样，滑动变阻器的滑片在中点时小灯泡正常发光。当滑片P向右端移动时，下列说法正确的是 ( )
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变大，电压表的示数变大
选择理由： _____
17．（1）如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A；
（2）在如图a所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1两端的电压为______V，电阻R2两端的电压为______V；
（3）在图C电路图中，已知L1比L2亮，流过L1的电流为I1，流过L2的电流为I2，则I1______I2；（选填“大于”“小于”或“等于”）；在图d电路图中，已知A1示数为0.6A，A2示数为0.3A，L1两端电压为U1，L2两端电压为U2，则U1______U2；（选填“大于”“小于”或“等于”）
（4）如图所示的电路中，要让L1和L2都能正常工作，则丙应该接______，丁应该接______。（以上两空均选填“电压表”或“电流表”）
18．如图所示，当S1、S3闭合，S2、S4断开时，电压表的示数为3V。
(1)当S3闭合，S1、S2、S4断开时，灯L1，L2都不亮，电压表_____示数（选填“有”或“无”）。
(2)当S3、S4闭合，S2、S1断开时，会出现什么现象？_____。
(3)问题解决后，将S1、S4闭合，S2、S3断开，电压表的示数为1.5V，求电源电压是多少？( )
(4)当S1、S2、S3闭合，S4断开时，电压表连接正确，电压表的示数为多少？( )
19．如图所示的电路图中，当开关S接到 a点时，电压表的示数为9V；当开关S接到b点时，电压表的示数为4V，求：
（1）电源电压为多少？
（2）灯L1两端的电压为多少？
（3）当S接到b点时，发现L2不亮，试判断电路中发生的故障可能是什么？此时电压表示数为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
AB．由电路图可知，两个电阻串联，通过二者的电流相同，而两端电压为电阻与电流的乘积，则电阻越大的两端电压越大，已知R1＞R2，则U1＞U2，故A错误、B正确；
CD．由电路图可知，两个电阻串联，通过二者的电流相同，故C、D错误。
故选B。
2．A
【详解】
由电路图知，L1、L2串联，电压表单独与L2并联，故电压表测量L2两端的电压，即L2两端电压为3.5V，根据串联电路电压规律知，L1两端电压为
故BCD不符合题意，A符合题意。
故选A。
3．A
【详解】
A．若灯L被短接，闭合开关后，灯不亮，电压表无示数，但电流表有示数，故A符合题意；
B．若灯丝断路，闭合开关后，电压表串联在电路中，电流表无示数，电压表测电源电压，故B不符合题意；
C．若电阻R被短接，闭合开关后，灯亮，两表均有示数，故C不符合题意；
D．若开关S接触不良，闭合开关后，电路中电流时通时断，灯时亮时灭，故D不符合题意。
故选A。
4．D
【详解】
A．橙子相当于是电源，内部有电流通过，是导体，故A错误；
B．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故B错误；
C．由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．电池串联时，总电压等于每个电池的电压之和，两个相同水果电池串联后可提供更高电压，故D正确。
故选D。
5．C
【详解】
A．由电路图可知两灯并联，电流表A1测量干路电流，电流表A2测量L2所在支路电流，两个完全相同的电流表指针偏转相同，则说明电流表A1接入0-3A大量程，电流表A2接入0-0.6A小量程，通过L2电流为0.3A，示数为1.5A，根据并联分流可知通过L1电流为
则通过两灯电流之比为
故A错误；
B．两灯并联，两端电压相同，即两灯两端电压之比U1:U2＝1:1，故B错误；
C．根据可知两灯电阻之比为
故C正确；
D．两灯实际功率之比
故D错误。
故选C。
6．B
本题只要考查电压表的测量对象及串联电路电压规律，分析清楚电路结构、应用串联电路特点即可正确解题。
【详解】
由电路图可知，两灯泡串联，电压表测灯L2两端电压，电压表示数为6V，则灯泡L2两端电压U2＝6V，由串联电路的电压特点可得，灯泡L1两端电压
AC．灯泡L1两端电压为3V，故AC项不符合题意；
BD．灯泡L2两端电压为6V，故B项符合题意，D项不符合题意。
故选B。
7．B
【详解】
设开关S断开时的电流表示数为2A，则开关S闭合后的电流表的示数为3A，那么流过R2的电流为
因为电路为并联电路，所以有
因此
若将电阻R1、R2串联在电路中，根据串联电路电压与电阻成正比，得R1、R2两端的电压之比为1:2，故选B。
8．D
【详解】
闭合开关S后，两电阻并联，电流表A2测量R2支路电流，电流表A1测量干路电流，电压表测量电源电压；滑动变阻器的滑片P向左移动的过程中，R2接入电阻变小；
AC．R2所在支路电流变大，R1支路电流保持不变，则电流表A1示数变大，而电压表示数恒为电压值，故AC错误；
B．电压表V示数与电流表A1示数的比值为电路总电阻，将变小，故B错误；
D．电压表V示数与电流表A2示数的比值为R2接入电阻，将变小，故D正确。
故选D。
9．A
【详解】
由题意可知，L1的额定电压为U1＝3V，由图中可知L1正常发光时的电流为I1＝0.25A，因串联电路中电流处处相等，因此L1和L2串联时，通过L2的电流也为0.25A，由图中可知此时L2两端的电压为U2＝1V，故由串联电路的电压特点可知电源电压为
U＝U1+U2＝3V+1V＝4V
故A符合题意，BCD不符合题意。
故选A。
10．B
【详解】
由图得，两灯泡串联，电压表测量灯泡L1的电压，电流表测量电路的电流。闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度，说明电路发生断路；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，此时两灯泡仍然串联，电压表测量灯牌L2的电压，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，说明与电压表并联的灯泡L2断路，即灯泡L2的灯丝断了，故ACD不符合题意，B符合题意。
故选B。
11． 10 1
【详解】
[1]当开关S闭合时，L3被短路，电压表V1测电源的电压，则电源的电压U=10V。
[2]当S断开时，三盏灯串联，V1测量L1、L2两端的总电压，所以L3两端的电压
U3=10V-4V=6V
V2测量L1、L3两端的总电压，所以L2两端的电压
U2=10V-7V=3V
则L1两端的电压
U1=U-U2-U3=10V-3V-6V=1V
12． L1 L1断路
【详解】
第一空．由图像可知，电压表与L1并联，因此测L1两端电压；
第二空．由电流表无示数可以初步判定电路肯定发生断路，再由电压表示数很大可以判定此时电压表串联进入电路，L2无故障，则发生断路的为L1灯泡．
13． 500 4
【详解】
[1]生活中的小彩灯是串联的，由于串联电路中电流处处相等，若电源插头处的电流是500mA，那么，通过第40只彩灯的电流是500mA。
[2]相同的彩灯，每只彩灯两端的电压相等，由串联电路电压的规律可知每只彩灯两端的电压是
=4V
第40只彩灯两端的电压是4V。
14． 4 2 6
【详解】
[1][2]根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，可知四节新干电池组成电源的电压
U=4×1.5V=6V
由电路图可知，两灯泡串联，电压表测L2两端的电压，即
U2=2V
则根据串联电路的总电压等于各电阻两端的电压之和，可知L1两端的电压
U1=U U2=6V 2V=4V
[3]当开关断开时，电压表与L1串联接入电路，测电源电压，示数为6V。
15． 8V 0~15V B 22Ω～40Ω
【详解】
(1)[1]电阻R1的两端电压
(2)a[2]电源电压是18V，滑动变阻器R2上标有“50Ω 1A”字样，因此滑动变阻器两端最大电压
因此电压表量程应选0~15V。
b[3]电流表要达到满刻度即0.6A，整个电路电阻不超过30Ω，故舍去A（40Ω）；当变阻器两端的电压达到最大值15V时，R0两端的电压最小，为3V，此时若电流最大（0.6A）时，得到R0的最小阻值为5Ω，舍去C（3Ω），所以应选用的电阻是B（8Ω）。
c[4]当电流表满偏时I＇＝0.6A
当电压表满偏时U＇2= 15V根据串联电路电压分配原理
代入数值
得R ＇2 =40Ω，变阻器R2连入电路的阻值范围为22Ω～40Ω。
16． B 滑动变阻器和灯泡串联，滑片右移滑动变阻器电阻变大，两端电压变大，通过电流变小，即电流表示数变小。
【详解】
滑动变阻器和灯泡串联，串联电路中各个用电器之和等于电源电压。滑片右移时滑动变阻器电阻增大，所分得的电压也增大，电压表和滑动变阻器并联即测滑动变阻器两端电压，故电压表示数增大；串联电路中，电流处处相等，各个用电器电阻之和为总电阻，滑片右移时滑动变阻器电阻增大，总电阻也增大，根据I=可知，总电压不变，电阻增大，总电流减小，故电流表示数变小。故ACD不符合题意，B符合题意。
17． 0.3 0.3 5.6 1.4 等于 等于 电压表 电流表
【详解】
（1）[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律,通过灯L2的电流为
（2）[3]由电路图可知，电阻R1与R2串联，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数V1示数为7V；电压表V2量程是0～3V，分度值是0.1V，电压表示数V2示数为1.4V，电阻R2的电压等于V2示数等于1.4V。
[4]电阻R1的电压为
（3）[5]在图c电路图中，两个灯泡串联，虽然灯泡L1比灯泡L2要亮得多，但由串联电路的电流特点可知，流过灯泡L1的电流I1等于灯泡L2的电流I2。
[6]在图d电路图中，两个灯泡并联，由于并联电路各支路两端的电压相等，则灯L1两端的电压U1与灯L2两端的电压U2相等。
（4）[7]如图所示的电路中，要让L1和L2都能正常工作，使灯泡L1、L2并联，由电路图可知电流从电源正极流出，经开关后分别流经L1、L2，汇合后回到负极，所以上方电表丁应是电流表。
[8]如果下面的电表是电流表，则灯泡L1会被短路，所以丙是电压表。
18． 有 电源短路 4.5V 4.5V
【详解】
如图所示，当S1、S3闭合，S2、S4断开时，该电路为串联电路，电压表测量灯泡L1两端的电压，电压表的示数为3V。
(1)[1]当S3闭合，S1、S2、S4断开时，电压表与L2串联在电路中，电压表测量的是电源的电压，有示数。
(2)[2]当S3、S4闭合，S2、S1断开时，电源的两端被导线相连，则电源短路。
(3)[3]当S1、S4闭合，S2、S3断开时，该电路为串联电路，电压表测量灯泡L2两端的电压，电压表示数为1.5V，则电源电压为
U=U1+U2=3V+1.5V＝4.5V
(4)[4]当S1、S2、S3闭合，S4断开时，灯泡L2被短路，电压表测量电源的电压，则电压表示数为4.5V。
19．（1）9V；（2）5V；（3）①灯泡L1开路。电压表示数为0；②灯泡L2开路。电压表示数为9V；③灯泡L2被短路。示数为0
【详解】
解：（1）当开关S接a点时，灯泡L2和L2串联，电压表测电源电压，此时电压表示数为9V，所以电源电压为9V；
（2）当开关S接b点时，灯泡L2和L2仍串联，电压表测L2两端的电压，此时电压表示数为4V，即L2两端电压为4V，根据串联电路电压的规律，L1两端电压
U1=U-U2=9V-4V=5V
（3）当S接到b点时，发现L2不亮，可能的原因有：①灯泡L1开路，此时L2两端无电压，电压表示数为0；②灯泡L2开路，此时电压表与电压两极相连，测电源电压，示数为9V；③灯泡L2被短路，电压表测短路部分电压，示数为0。
答：（1）电源电压为9V；
（2）灯L1两端的电压为5V；
（3）当S接到b点时，发现L2不亮，可能的原因有：①灯泡L1开路。电压表示数为0；②灯泡L2开路。电压表示数为9V；③灯泡L2被短路。示数为0。
