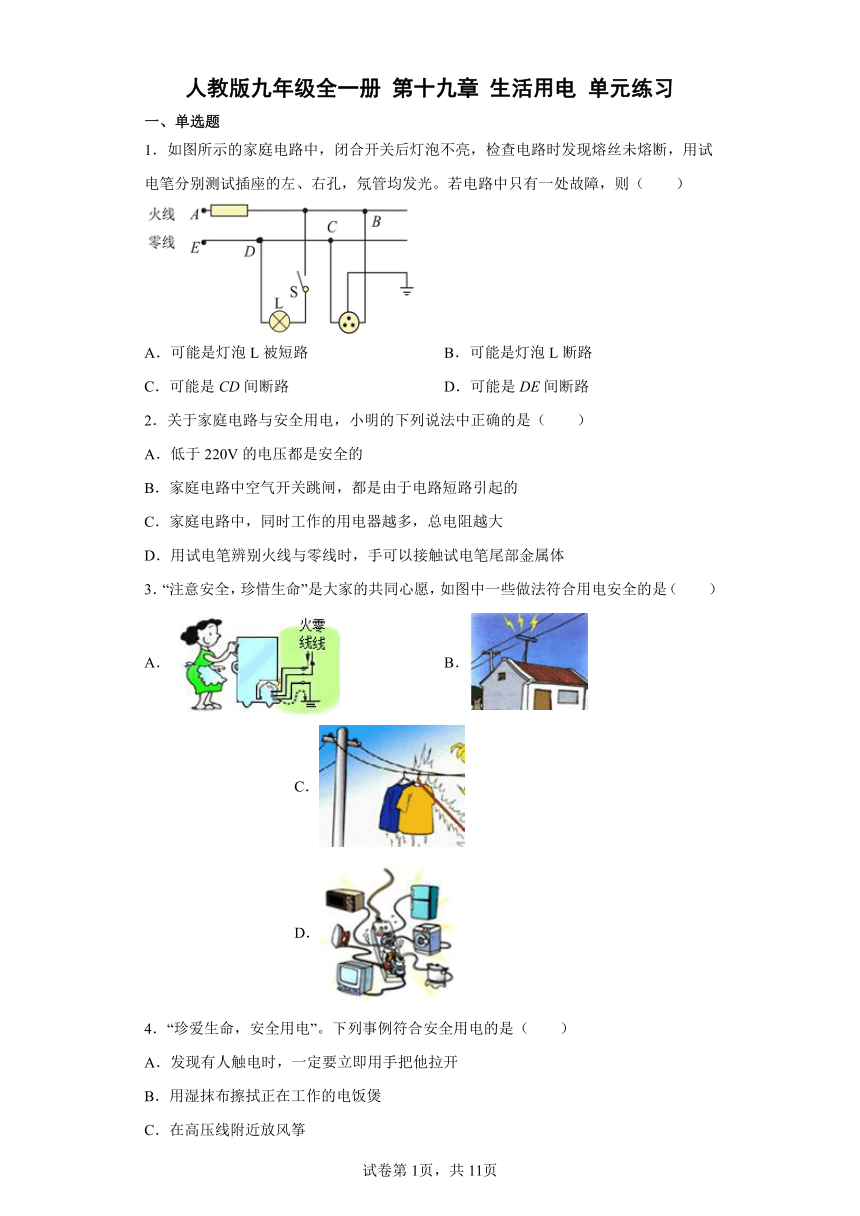

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
2．关于家庭电路与安全用电，小明的下列说法中正确的是（　　）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
3．“注意安全，珍惜生命”是大家的共同心愿，如图中一些做法符合用电安全的是（　　）
A． B． C． D．
4．“珍爱生命，安全用电”。下列事例符合安全用电的是（　　）
A．发现有人触电时，一定要立即用手把他拉开
B．用湿抹布擦拭正在工作的电饭煲
C．在高压线附近放风筝
D．用试电笔辨别火线时，手接触笔尾的金属体

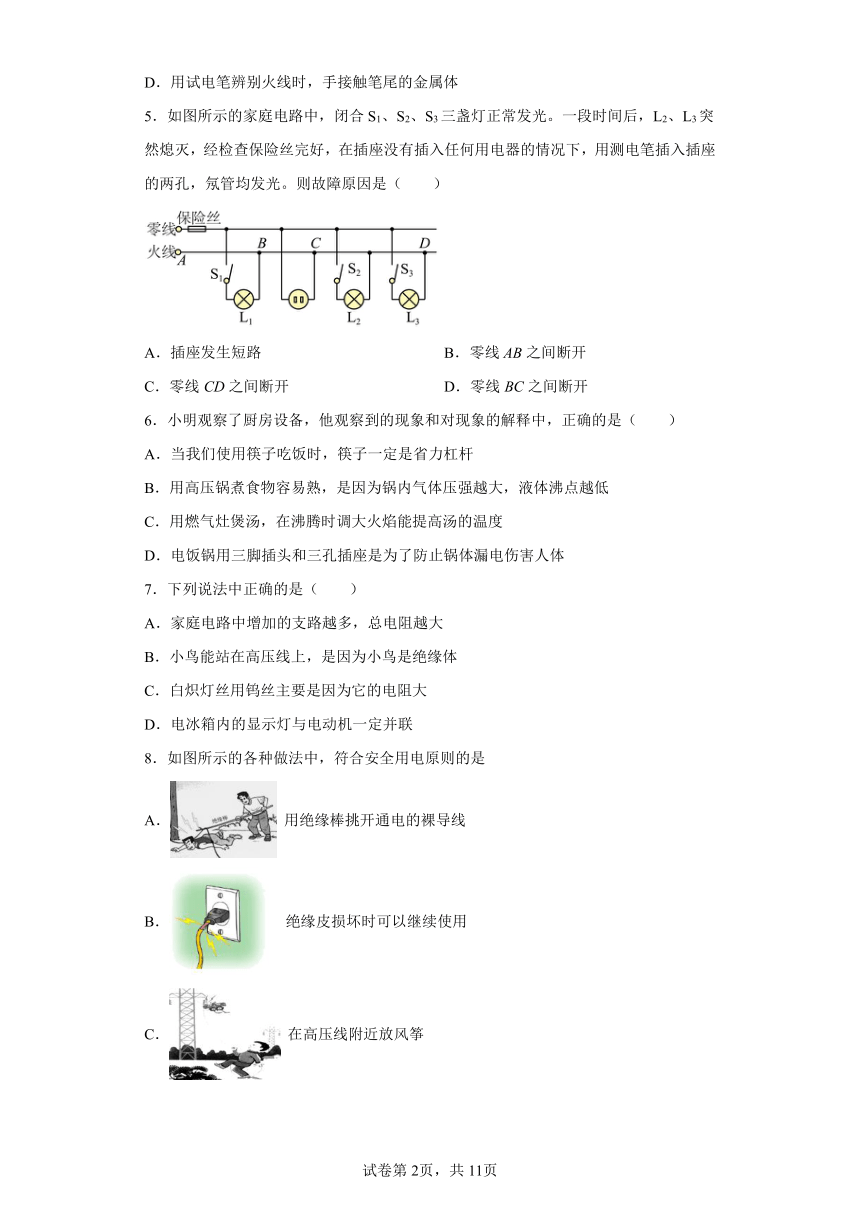

5．如图所示的家庭电路中，闭合S1、S2、S3三盏灯正常发光。一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）
A．插座发生短路 B．零线AB之间断开
C．零线CD之间断开 D．零线BC之间断开
6．小明观察了厨房设备，他观察到的现象和对现象的解释中，正确的是（　　）
A．当我们使用筷子吃饭时，筷子一定是省力杠杆
B．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低
C．用燃气灶煲汤，在沸腾时调大火焰能提高汤的温度
D．电饭锅用三脚插头和三孔插座是为了防止锅体漏电伤害人体
7．下列说法中正确的是（　　）
A．家庭电路中增加的支路越多，总电阻越大
B．小鸟能站在高压线上，是因为小鸟是绝缘体
C．白炽灯丝用钨丝主要是因为它的电阻大
D．电冰箱内的显示灯与电动机一定并联
8．如图所示的各种做法中，符合安全用电原则的是
A． 用绝缘棒挑开通电的裸导线
B． 绝缘皮损坏时可以继续使用
C． 在高压线附近放风筝
D． 用湿布擦拭发光的电灯

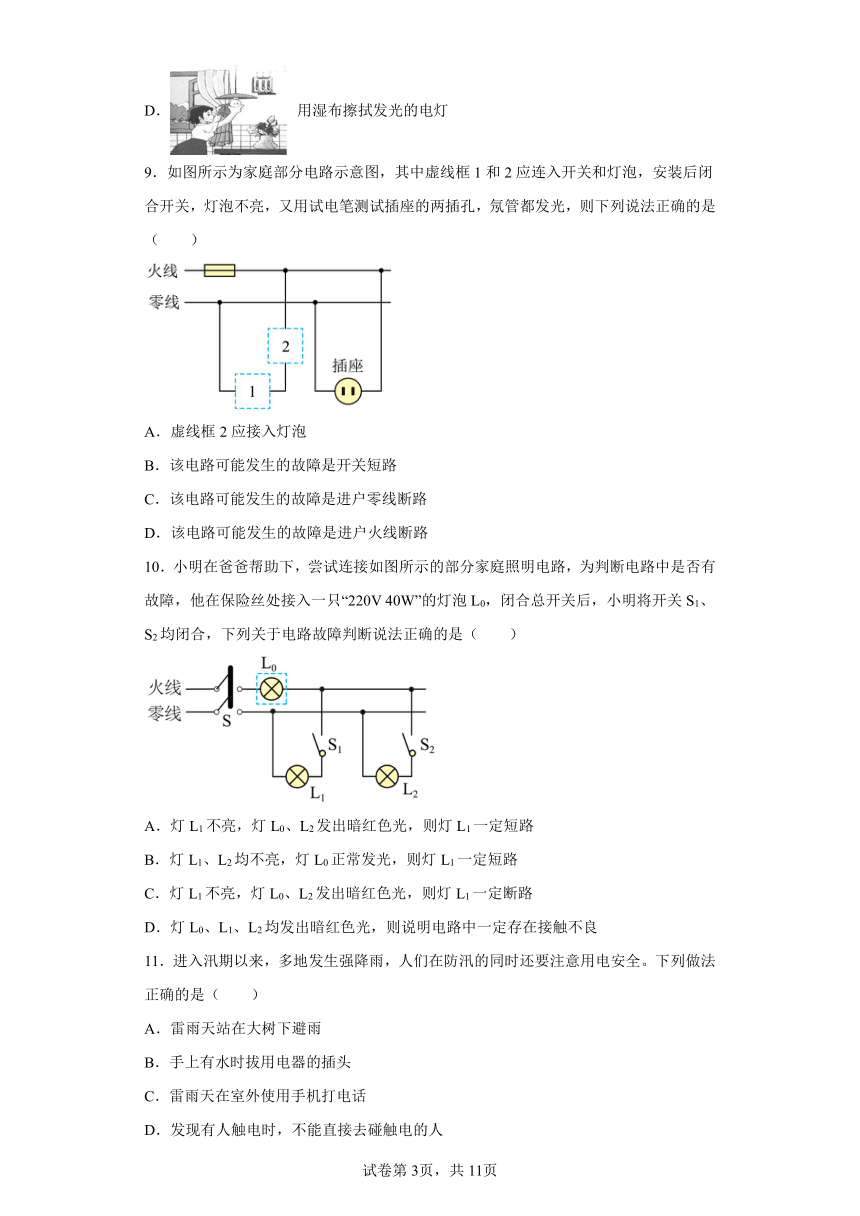

9．如图所示为家庭部分电路示意图，其中虚线框1和2应连入开关和灯泡，安装后闭合开关，灯泡不亮，又用试电笔测试插座的两插孔，氖管都发光，则下列说法正确的是（　　）
A．虚线框2应接入灯泡
B．该电路可能发生的故障是开关短路
C．该电路可能发生的故障是进户零线断路
D．该电路可能发生的故障是进户火线断路
10．小明在爸爸帮助下，尝试连接如图所示的部分家庭照明电路，为判断电路中是否有故障，他在保险丝处接入一只“220V 40W”的灯泡L0，闭合总开关后，小明将开关S1、S2均闭合，下列关于电路故障判断说法正确的是（　　）
A．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定短路
B．灯L1、L2均不亮，灯L0正常发光，则灯L1一定短路
C．灯L1不亮，灯L0、L2发出暗红色光，则灯L1一定断路
D．灯L0、L1、L2均发出暗红色光，则说明电路中一定存在接触不良
11．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人

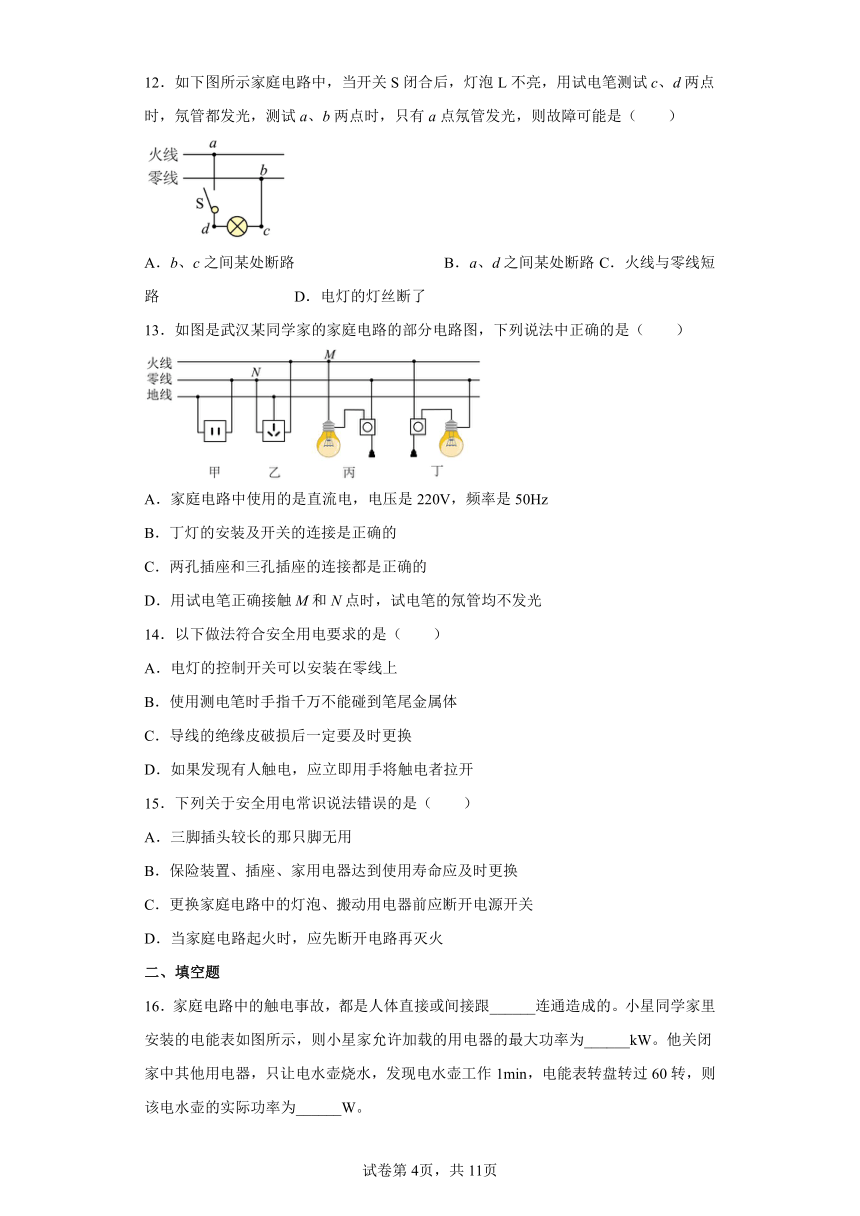

12．如下图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．b、c之间某处断路 B．a、d之间某处断路 C．火线与零线短路 D．电灯的灯丝断了
13．如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）
A．家庭电路中使用的是直流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
14．以下做法符合安全用电要求的是（　　）
A．电灯的控制开关可以安装在零线上
B．使用测电笔时手指千万不能碰到笔尾金属体
C．导线的绝缘皮破损后一定要及时更换
D．如果发现有人触电，应立即用手将触电者拉开
15．下列关于安全用电常识说法错误的是（　　）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
二、填空题

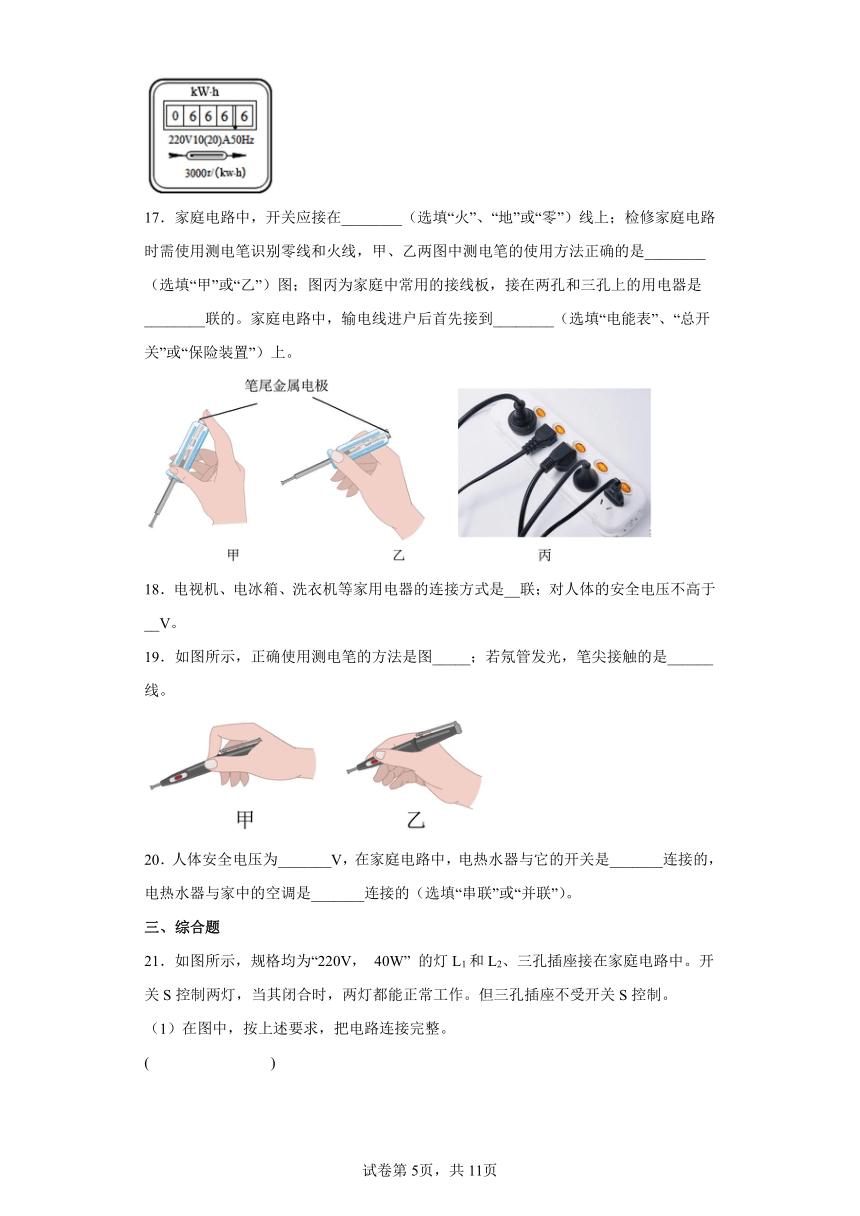

16．家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。小星同学家里安装的电能表如图所示，则小星家允许加载的用电器的最大功率为______kW。他关闭家中其他用电器，只让电水壶烧水，发现电水壶工作1min，电能表转盘转过60转，则该电水壶的实际功率为______W。
17．家庭电路中，开关应接在________（选填“火”、“地”或“零”）线上；检修家庭电路时需使用测电笔识别零线和火线，甲、乙两图中测电笔的使用方法正确的是________（选填“甲”或“乙”）图；图丙为家庭中常用的接线板，接在两孔和三孔上的用电器是________联的。家庭电路中，输电线进户后首先接到________（选填“电能表”、“总开关”或“保险装置”）上。
18．电视机、电冰箱、洗衣机等家用电器的连接方式是__联；对人体的安全电压不高于__V。
19．如图所示，正确使用测电笔的方法是图_____；若氖管发光，笔尖接触的是______线。
20．人体安全电压为_______V，在家庭电路中，电热水器与它的开关是_______连接的，电热水器与家中的空调是_______连接的（选填“串联”或“并联”）。
三、综合题
21．如图所示，规格均为“220V， 40W” 的灯L1和L2、三孔插座接在家庭电路中。开关S控制两灯，当其闭合时，两灯都能正常工作。但三孔插座不受开关S控制。
（1）在图中，按上述要求，把电路连接完整。
( )
（2）若在电路某处安装保险丝，应该安装在_________处最合理。（选填“A”、“B”或“C”）
（3）“220V 1000W”的电热水壶在电路中正常工作100s，使0.5kg的水升温40℃。[水没有沸腾； c水=4.2×103J/（kg·℃）]求：
①电热水壶消耗的电能是多少_______
②电热水壶的加热效率是多少_______
22．小雨在网上冲浪时，看到了下面的一则材料，请你和他一起阅读后，回答下列问题．
人体对电流的反应
随着科技的飞速发展，各种电器设备的数量急剧增加，但同时也带来了更多的触电事故，因此，安全用电被人们所重视．人们往往认为触电危害的原因是接触了高压，而触电危害的真正原因是有较大的电流通过人体，人体受到电击时，电流对人体的伤害程度主要与流过人体电流的大小有关，当手触及50Hz交变电流时，人体的反应如下表所示．
电流 人体反应
0．6~1．5 手轻微颤抖
2~3 手指强烈颤抖
5~7 手部肌肉痉挛
8~10 手难以摆脱带电体，但还能摆脱，手指尖到手腕剧痛
20~25 手迅速麻痹，不能自动摆脱电源，手剧痛，呼吸困难
50~80 呼吸麻痹，心房开始震颤
90~100 呼吸麻痹，延续3s就会造成心脏麻痹
除电流大小的原因外，触电的部位、电流经过人体的时间也会影响触电的伤害程度，如果电流长时间通过人体，人体电阻会下降，即使电流很小，也是比较危险的．
（1）根据欧姆定律可知：对于同一个人，电压越_______，电流就越________，电流经过人体造成的伤害就越大，通过阅读，在防止人身触电事故方面你还学到了什么 ________？
（2）用今天你学到的知识解释一下，为什么我们认为不高于36V的电压才是安全的_______？
23．阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“”，返回方向为“”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体大地工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈中产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
(1)如图乙，如果电路中发生漏电，漏电电流为，则______；
(2)如图甲，关于漏电保护器，下列说法正确的是______；
A．站在地面上的人触及b线时（单线触电），脱扣开关会自动断开，即有触电保护作用。
B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用。
C．当火线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用。
D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电）脱扣开关会自动断开，即有触电保护作用。
(3)站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（能不能）及时断开电路；
(4)漏电保护器的试验电路，由一只试验开关S与电阻组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是______；
A． B． C．D．
(5)如图丁，由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器会断开，理由是______。
24．阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度.
现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图像．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用_______（两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应______（串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是______。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在______。
A．T0~T1 B．T1~T2 C．T2~T3 D．T3~T4
（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图像是______。
A． B．
C． D．
25．某院内有甲、乙两户居民,院内原先供电线路用的是横截面积为2.5mm2的铝芯橡皮绝缘线,从进院后的接线端经25m先到达甲户,再从甲户经25m到达乙户．每户总用电额定功率均为2kW．为了增加用户的最大安全用电功率,现在要进行“电力增容”,使每户总用电额定功率均可增加到4kW．增容后保持院内线路分布情况不变,只是供电线路改用铜芯橡皮绝缘线．下表列出了不同横截面积的铜导线在常温下的安全载流量(即长时间通电时的最大安全电流)．
导线横截面积S/mm2 铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 41
10 68
假设两户所有用电器均为纯电阻电器,各用电器的额定电压都是220V,用户室内电线的电阻忽略不计．而且设进院后的接线端的电压总保持220V,试回答下列问题:
(1)画出院内的供电和用电的电路图;
( )
(2)通过计算说明,在实用和经济的前提下,为了“电力增容”,院内的供电线路应选用哪一种铜导线_________
(3)若选用的铜导线每米电阻为4.25×10-3Ω,那么增容后,在甲、乙两用户都同时使用“220V 4kW”的电器时,乙户所得到的实际电功率是多少_________
26．请根据上述阅读材料，回答下列各题：
漏电保护器
自从人类大量使用电器以来，电给我们带来很多方便，但同时也可能给人带来灭顶之灾。大量经验表明，不高于36V的电压一般对人体是安全的，称为安全电压。而我国家庭电路的电压是220V，工厂和工地的动力电路电压是380V，高压输电线路的电压可达500kV，都远远高于安全电压。因此，为了使人们能够安全地利用电能，尽量避免不必要的损失，诞生了各式各样的保护装置。
漏电保护器就是其中的一类，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命的设备，它在反应触电和漏电保护方面的灵敏度高且反应动作迅速，这是其他保护装置，如保险丝、自动开关等无法比拟的。漏电保护器的种类繁多，按其保护功能和用途进行分类，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护开关（如图所示）被接入家庭电路的主干路中，零线和火线同时从漏电保护开关内部穿过，推上开关后，当电路处于正常工作状态时，零线和火线中的电流一样大，漏电保护开关感觉不到电流，开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流（一般设定为是30mA）时，将导致漏电保护开关内部零线中的电流小于火线中的电流，其内部的电磁铁就会在0.1s内使开关“跳闸”，切断电路，从而起到保护作用。
漏电保护器在低压供电系统中的应用，可以大幅度提高供电系统运行的安全性，对进一步保证人身和用电设备的安全具有极为重要的作用。
（1）漏电保护器具有______的特点，可以有效地保护人身和用电设备的安全；
（2）下列哪些情形会使漏电保护开关“跳闸”，切断电路？( )
A．电路的总功率过大
B．电冰箱中的火线碰到了地线
C．导线的绝缘皮破损
D．站在地面上的人触碰到了裸露的火线
（3）小阳在拔出插座上的插头时不小心触电了，假设他的电阻为5000Ω，请通过计算说明漏电保护开关（如图所示）能否起到保护作用______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
2．D
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D正确。
故选D。
3．A
【详解】
A．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，此选项符合安全用电原则，符合题意；
B．电视天线与电线接触，人可能会通过天线触电，不符合题意；
C．由于自来水是导体，在电线上晾晒衣服容易发生触电事故，不符合题意；
D．插座上接过多用电器会导致总功率过大，电路中的电流过大，易引起火灾，不符合题意。
故选A。
4．D
【详解】
A．发现有人触电时，首先要切断电源，使触电者脱离电路，不能直接用手把触电者拉开，否则自己也会触电，故A不符合题意；
B．生活中的水不纯净，是导体，用湿抹布擦拭正在工作的电饭煲可能使水流入电路，容易发生触电事故，故B不符合题意；
C．在高压线附近放风筝时，风筝靠近高压线容易引起高压电弧触电，故C不符合题意；
D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D符合题意。
故选D。
5．D
【详解】
A．插座处发生短路，会使保险丝熔断，试电笔的氛管不会发光，故A不符合题意；
BCD．L2、L3熄灭，灯L1发光，说明在L2、L3的干路上有断路故障。若BC间的零线是完好的，则测电笔插入插座右孔时，氛管不会发光，不符合题意，所以是BC间的零线断开，此时插座的右孔通过灯泡L2与火线接通使氖管发光，此时L2、L3均不发光，故BC不符合题意，D符合题意。
故选D。
6．D
【详解】
A．我们使用筷子吃饭时，动力臂小于阻力臂，属于费力杠杆，故A错误；
B．用高压锅煮食物容易熟，是因为液体的沸点随气压增大而升高，故B错误；
C．用煤气炉煲汤，在汤沸腾后，达到沸点，其温度不再改变，故C错误；
D．电饭锅用三脚插头和三孔插座，可以使电饭锅的外壳接地，是为了防止锅体漏电伤害人体，故D正确．
7．D
【详解】
A．由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，家庭电路中增加的支路越多，总电阻越小，故A错误；
B．当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小，所以小鸟不会触电，故B错误；
C．白炽灯的灯丝要耐高温，不易熔化，所以要求灯丝的熔点要高，选用钨丝作为灯丝主要是因为钨的熔点高，故C错误；
D．并联电路的特点是各个支路的用电器相互不影响工作，电冰箱内的显示灯与电动机互不影响，它们是并联的，故D正确。
故选D。
8．A
【详解】
A．发现有人触电时，需及时切断电源或用绝缘棒挑开通电裸导线，符合题意；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，不符合题意；
C．高压输电线附近有高压，在下面放风筝时可能会发生高压触电事故，不符合题意；
D．因为湿的物体是导体，用湿布擦拭发光的电灯，容易发生触电事故，不符合题意。
9．C
【详解】
A．为了保证开关断开后，没有电流经过灯泡，故2处只能是开关，1处是电灯泡，故A错误；
B．若开关短路，则两孔插座右侧与火线相连，氖管发光，插座的左侧小孔与零线相连，不会发光，故B错误；
C．若电路发生的故障是进户零线断路，与火线相连的右侧小孔氖管发光，左侧与零线相连的小孔，氖管也发光，故C正确；
D．若电路发生的故障是进户火线断路，试电笔测试插座的两插孔，氖管都不会发光，故D错误。
故选C。
10．C
【详解】
A．由电路图可知，开关均闭合后，L1与L2并联，L0串联在干路上，若L1发生短路时，因为L0与L1串联，所以L0发光，L2与L1并联，所以L2不发光，故A错误；
B．灯L1、L2均不亮，灯L0正常发光，可能是L1短路，也可能L2短路，故B错误；
C．若L1断路，则L1不发光，因为L1与L2并联，所以L2发光，且L2与L0串联，根据串联电路的分压规律可知，此时两电阻分电源电压，所以两灯发出暗红色的光，故C正确；
D．若电路中存在接触不良，则至少会有一个灯泡不发光，故D错误。
故选C。
11．D
【详解】
A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；
B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；
C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；
D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。
故选D。
12．A
【详解】
ABD．如图，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，说明c、d都与火线相连通，即c点、d点到火线间没有断路。测试a、b两点时，只有a点氖管发光，则b点氖管不发光，说明b点没有与火线相连通，所以b、c之间某处断路。故A符合题意，BD不符合题意；
C．若火线与零线短路，则保险丝熔断或空气开关跳闸，整个电路断开，用测电笔测试各个点时，氖管都不发光，故C错误。
故选A。
13．B
【详解】
A．我国家庭电路中使用的是交流电，火线与零线之间的电压是220V，频率是50Hz，故A错误；
B．为了防止断开开关，用电器仍然带电，开关应串联在灯泡与火线之间，丁灯的安装时开关连接火线上，故B正确；
C．三孔插座的连接要求左孔接零线，右孔接火线，三孔接地线，图中三孔插座连接是正确的，两孔插座要求左孔接零线，右孔接火线，而图中是左孔接地线，右孔接零线，连接有误，故C错误；
D．用试电笔正确接触火线时，氖管可以发光，零线时不发光，图中M点为火线，氖管可以发光，N点为零线，试电笔的氖管不发光，故D错误。
故选B。
14．C
【详解】
A．接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故B不符合题意；
C．导线的绝缘皮破损后容易漏电，会使人触电，一定要及时更换，故C符合题意；
D．发现有人触电，应立即切断电源，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，故D不符合题意。
故选C。
15．A
【详解】
A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。
故选A。
16． 火线 4.4 1200
【详解】
[1]火线对地的电压为220V，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
[2]“220V、20A”表示电能表的工作电压为220V，电能表平时工作允许通过的最大电流为20A，小星家允许加载的用电器的最大功率
P最大=UI最大=220V×20A=4400W=4.4kW
[3]3000r/(kW h)表示电路中每消耗1kW h的电能，电能表转盘转3000r，电能表转盘转60r时，电水壶消耗的电能
电水壶的实际功率
17． 火 甲 并 电能表
【详解】
[1]开关需要接在火线上，这样保证了开关断开后，没有电流经过用电器，避免触电事故的发生。
[2]电流从笔尖金属体、电阻、氖管、弹簧、笔尾金属体经人体流回大地，形成通路，必须接触笔尾金属体，故选甲。
[3]两孔和三孔上的用电器是并联的，独立工作，互不影响。
[4]家庭电路中，输电线进户后首先接到电能表，能直接计算这段时间消耗的电能。
18． 并 36
【详解】
[1]电视机、电冰箱、洗衣机等家用电器独立工作，互不影响，它们是并联的。
[2]不高于36V的电压对人体是安全的。
19． 甲 火
【详解】
[1]使用测电笔时，手要与测电笔尾部的金属体接触，不能与笔尖的金属体接触，图甲中手与测电笔尾部的金属体接触，正确；图乙，手没有与测电笔尾部的金属体接触，不正确。
[2]使用测电笔辨别火线与零线时，使测电笔氖管发光的是火线，不发光的是零线。
20． 不高于36 串联 并联
【详解】
[1]人体的安全电压为不高于36V 。
[2]家庭电路中，电热水器与控制它的开关是串联的。
[3]由于各家用电器工作时互不影响，所以热水器与空调是并联的。
21． A
【详解】
(1)[1]由题意可知，开关控制两灯，两灯并联，开关在干路上，三孔插座单独并联在电路中，作图如下
；
(2)[2]安装保险丝需安装在火线上，应在A处最合理；
(3)①[3]根据题意，消耗的电能
；
②[4]由题意可知水吸收的热量
，
则水壶的加热效率为
。
22． 高 大 通过阅读，知道造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度 见解析所示
【详解】
(1)[1][2][3]根据欧姆定律可知,对于同一个人，电阻大小恒定，电压越大，那么电流就越大；通过阅读，在防止人身触电事故方面还学到了造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度．
(2)[4]人体的电阻恒定，电压越大，电流越大，只有电压不高于36V，电流就不会过大，电压才是安全的．
23． 能 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开
（1）由图乙可知电流的流向，据此得出三电流之间的关系；
（2）根据文中漏电保护器使用原理分析判断；
（3）人触电时，其两端的电压为，根据欧姆定律求出此时漏电电流；然后与图丁中的额定动作电流相比较即可得出答案；
（4）零线接地，流出电流为零，和的差异很大，根据漏电保护器的原理进行解答；
（5）根据题意可知，漏电保护器在检测到通过虚线框内火线与零线的电流不相等时，会切断电源，否则不会切断电源，据此选择符合题意的电路图。
【详解】
(1)[1]由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系为
即
(2)[2]A．站在地面上的人触及b线时（单线接触电）通过火线与零线的电流有差值，脱扣开关会自动断开，即有触电保护作用，故A正确；
B．当用户电流超过一定值时，通过火线与零线的电流没有差值，不会使中产生感应电动势，脱扣开关不会断开，故B错误；
C．只要通过火线与零线的电流没有差值脱扣开关不会自动断开，故C错误；
D．当站在绝缘物上的带电工作的人两手分别触到b线和d线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，不会使中产生感应电动势，脱扣开关不会断开，故D错误。
故选A。
(3)[3]站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，所以，此时漏电电流
由图丙可知，额定动作电流，因，所以该漏电保护器能及时断开电路。
(4)[4]
A．闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻短路，所以闭合开关不影响电路，故A不符合题意；
BD．闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故BD不符合题意；
C．闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C符合题意。
故选C。
(5)[5]零线接地，流出电流为零，和的差异很大，漏电保护器立即断开。
24． 三 串 B C D
【详解】
(1)[1]从安全用电考虑，电水壶金属外壳选用三线插头，使电水壶金属外壳与大地相连，防止因漏电导致触电事故；
(2)[2]从材料中可知，蒸汽开关与双金属片开关只有同时闭合时才能工作，只要其中一个开关断开，那么电路就断开，所以它们应该串联在电路中；
(3)[3]A．从图中可以看到，双金属片受热时，金属片向左端弯曲，说明金属层a比b膨胀慢，A错误；
B．调节旋钮C，使静片B向左弯曲，那么双金属片要往左移动更多才能断开电路，这情况下需要的温度更高，即双金属片断开的温度值升高，B正确；
C．水被烧开时，蒸气开关会被水蒸气推动断开，断开后，蒸气开关与发热盘底部的双金属片开关由于温度降低会断开，所以不是同时断开的，C错误；
D．双金属片触点频繁通断电，这情况下瞬时电流较大，单位时间内产生的热量较多，很容易接在一起，有可能会被烧干，但不是一定烧干，D错误。
(4)[4]从图丙可以看到，随着温度的升高，电阻是先变小，后变大，当电阻最小时，根据可知，电功率最大，温度最高，所以最终温度范围应在T2~T3，故选C；
(5)[5]从图丙可以看到，发热材料的阻值随时间的流动，先变小后变大，根据可知，电功率是先变大后变小，最后还变大，故选D。
25． 4 mm2的铜芯橡皮绝缘线 3610 W
（1）根据家庭电路的连接方式设计电路图；
（2）根据电功率的公式求出电力增容后线路中最大的总电流，由表可知院内的供电线路应选用哪一种铜导线；
（3）根据题意求出庭院内导线的电阻，根据电功率的公式求出每个用户用电器的总等效电阻，再根据电阻的串联和并联求出全院的总等效电阻，根据欧姆定律求出干路电流和甲用电户两端的电压，根据串联电路电阻的分压特点求出乙用电户两端的电压，最后根据电功率的公式求出乙户所得到的实际电功率．
【详解】
（1）用户乙的家庭电阻与其导线的电阻串联后与用户甲的电阻并联，最后再与用户甲导线的电阻串联，如图所示：
（2）两户都用电时，线路中的总电流最大值，由表可知：应选用横截面积为4mm2的铜芯橡皮绝缘线；
（3）每50m长的铜导线的电阻为R=4.25×10-3Ω/m×50m≈0.21Ω，每个用户用电器的总等效电阻，全院的总等效电阻，干路电流，甲用电户两端的电压U甲=I总′R=220V-34.9A×0.21Ω≈213V，乙用电户两端的电压，乙用电户获得的实际功率为．
26． 灵敏度高且反应动作快速 BD 能
【详解】
（1）[1]漏电保护器在发生漏电时会自动切断电路，所以漏电保护器的特点是灵敏度高且反应动作快速。
（2）[2] A．电路的总功率过大，会导致电路中的电流过大，空气开关会跳闸保护电路，防止发生电路故障，故A不符合题意；
B．大功率电器的金属外壳接地线，为了防止发生触电事故，此时电冰箱中的火线碰到了地线，即家用电器的金属外壳带电，此时发生漏电，漏电保护器会切断电源，故B符合题意；
C．导线的绝缘皮破损，裸露的导线相接触会发生短路，空气开关会跳闸保护电路，故C不符合题意；
D．站在地面上的人触碰到了裸露的火线会发生触电，漏电保护器会切断电路，故D符合题意。
故选BD。
（3）[3]他的电阻为5000Ω，家庭电路的电压为220V，故根据欧姆定律可得，电路中的电流为
因为44mA>30mA 所以能起到保护作用。
答案第1页，共2页
答案第1页，共2页
