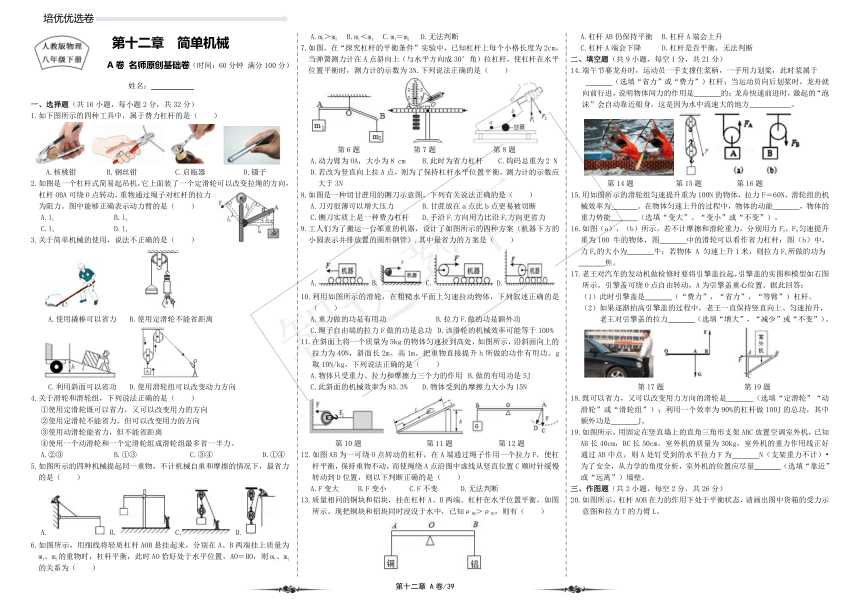

图片预览
文档简介
第十二章 简单机械
A卷 名师原创基础卷（时间：60分钟 满分100分）
一、选择题（共16小题，每小题2分，共32分）
1.如下图所示的四种工具中，属于费力杠杆的是（ ）
A.核桃钳 B.钢丝钳 C.启瓶器 D.镊子
2.如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。图中能够正确表示动力臂的是（ ）
A.l1 B.l2
C.l3 D.l4
3.关于简单机械的使用，说法不正确的是（ ）
A.使用撬棒可以省力 B.使用定滑轮不能省距离
C.利用斜面可以省功 D.使用滑轮组可以改变动力方向
4.关于滑轮和滑轮组，下列说法正确的是（ ）
①使用定滑轮既可以省力，又可以改变用力的方向
②使用定滑轮不能省力，但可以改变用力的方向
③使用动滑轮能省力，但不能省距离
④使用一个动滑轮和一个定滑轮组成滑轮组最多省一半力。
A.②③ B.①③ C.③④ D.①④
5.如图所示的四种机械提起同一重物，不计机械自重和摩擦的情况下，最省力的是（ ）
A. B. C. D.
6.如图所示，用细线将轻质杠杆AOB悬挂起来，分别在A、B两端挂上质量为m1、m2的重物时，杠杆平衡，此时AO恰好处于水平位置，AO＝BO，则m1、m2的关系为（ ）
A.m1＞m2 B.m1＜m2 C.m1＝m2 D.无法判断
7.如图，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡时，测力计的示数为3N.下列说法正确的是（ ）
第6题 第7题 第8题
A.动力臂为OA，大小为8 cm B.此时为省力杠杆 C.钩码总重为2 N
D.若改为竖直向上拉A点，则为了保持杠杆水平位置平衡，测力计的示数应
大于3N
8.如图是一种切甘蔗用的铡刀示意图。下列有关说法正确的是（ ）
A.刀刃很薄可以增大压力 B.甘蔗放在a点比b点更易被切断
C.铡刀实质上是一种费力杠杆 D.手沿F1方向用力比沿F2方向更省力
9.工人们为了搬运一台笨重的机器，设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆形钢管）.其中最省力的方案是（ ）
A. B. C. D.
10.利用如图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是（ ）
A.重力做的功是有用功 B.拉力F1做的功是额外功
C.绳子自由端的拉力F做的功是总功 D.该滑轮的机械效率可能等于100%
11.在斜面上将一个质量为5kg的物体匀速拉到高处，如图所示，沿斜面向上的拉力为40N，斜面长2m、高1m。把重物直接提升h所做的功作有用功。g取10N/kg，下列说法正确的是（ ）
A.物体只受重力、拉力和摩擦力三个力的作用 B.做的有用功是5J
C.此斜面的机械效率为83.3% D.物体受到的摩擦力大小为15N
第10题 第11题 第12题
12.如图AB为一可绕O点转动的杠杆，在A端通过绳子作用一个拉力F，使杠杆平衡，保持重物不动，而使绳绕A点沿图中虚线从竖直位置C顺时针缓慢转动到D位置，则以下判断正确的是（ ）
A.F变大 B.F变小 C.F不变 D.无法判断
13.质量相同的铜块和铝块，挂在杠杆A、B两端。杠杆在水平位置平衡，如图所示。现把铜块和铝块同时浸没于水中，已知ρ铜＞ρ铝，则有（ ）
A.杠杆AB仍保持平衡 B.杠杆A端会上升
C.杠杆A端会下降 D.杠杆是否平衡，无法判断
二、填空题（共9小题，每空1分，共21分）
14.端午节赛龙舟时，运动员一手支撑住浆柄，一手用力划桨，此时浆属于
（选填“省力”或“费力”）杠杆；当运动员向后划桨时，龙舟就向前行进，说明物体间力的作用是 的；龙舟快速前进时，激起的“泡沫”会自动靠近船身，这是因为水中流速大的地方 。
第14题 第15题 第16题
15.用如图所示的滑轮组匀速提升重为100N的物体，拉力F＝60N，滑轮组的机械效率为 。在物体匀速上升的过程中，物体的动能 ，物体的重力势能 （选填“变大”、“变小”或“不变”）。
16.如图（a）、（b）所示，若不计摩擦和滑轮重力，分别用力FA、FB匀速提升重为100 牛的物体，图 中的滑轮可以看作省力杠杆；图（b）中，力FB的大小为 牛；若物体 A 匀速上升1米，则拉力FA所做的功为
焦。
17.老王对汽车的发动机做检修时要将引擎盖拉起，引擎盖的实图和模型如右图所示。引擎盖可绕O点自由转动，A为引擎盖重心位置。据此回答：
（1）此时引擎盖是 （“费力”，“省力”，“等臂”）杠杆。
（2）如果逐渐抬高引擎盖的过程中，老王一直保持竖直向上、匀速抬升，
老王对引擎盖的拉力 （选填“增大”，“减少”或“不变”）。
第17题 第19题
18.既可以省力，又可以改变用力方向的滑轮是 （选填“定滑轮”“动滑轮”或“滑轮组”）；利用一个效率为90%的杠杆做100J的总功，其中额外功是 J。
19.如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为 N（支架重力不计） 为了安全，从力学的角度分析，室外机的位置应尽量 （选填“靠近”或“远离”）墙壁。
三、作图题（共2小题，每空2分，共26分）
20.如图所示，杠杆AOB在力的作用下处于平衡状态，请画出图中货箱的受力示意图和拉力T的力臂L。
第21题 第22题
21.图中杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆平衡在图中的位置，请画出此力的示意图和力臂。
四、实验探究题（共2小题，每空2分，共26分）
22.小明和同学们在探究“杠杆的平衡条件”实验中所用的实验器材有：刻度均匀的杠杆（每个小格长度为5cm）、支架、弹簧测力计、刻度尺、细线和重量相同的0.5N钩码若干个。
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉，
此时，应把杠杆两端的平衡螺母向 （选填“左”或“右”）调
节，使杠杆在不挂钩码时，达到水平平衡状态。
（2）接着，小明将钩码挂在杠杆两侧，如图（1）所示，他根据图（1）中的数据得出结论：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离，小王同学认为小明的结论是错误的。小王利用图（1）的装置，进行了探究，下列能帮助小王同学得出正确结论的操作是 。
A.去掉一侧钩码，换用弹簧测力计竖直向下拉
B.去掉一侧钩码，换用弹簧测力计斜向下拉
C.去掉一侧钩码，换用弹簧测力计竖直向上拉
D.增加钩码个数，多次试验使结论更有普遍性
（3）小同学在图（1）中，保持A点所挂的钩码个数不变，取下弹簧测力计，挂在支点O右侧不同位置，用弹簧测力计施加竖直向下的拉力F，使杠杆水平平衡，测出每一组力F和对应的力臂L，并记录在右表中。请根据表中数据，在图（2）坐标系中绘制出L与F的图象，当L为50cm时，F为 N。
次数 力F/N 力臂L/cm
1 0.75 40
2 1.0 30
3 1.5 20
4 2.0 15
5 3.0 10
（4）小华又进行了课外探究，她找来相同的硬币若干，在一平衡杠杆的左端放上2枚、右端放3枚，杠杆仍在水平位置平衡，如图（3）。她用刻度尺测出L1和L2则2L1 （选填“＜”、“＞”或“＝”）3L2，若将杠杆左端的硬币正上方再加2枚硬币，在杠杆右端的硬币正上方再加3枚硬币，杠杆将 （选填“平衡”或“不平衡”）
23.图甲是某学习小组”测量滑轮组的机械效率”的示意图。
（1）用弹簧测力计竖直向上 拉动绳子自由端，将重为4.5N的物体从A位置提升到A′位置，同时弹簧测力计从图中的B位置上升到B′位置，在这个过程中，弹簧测力计的示数如图乙所示；
（2）物体提升的高度是 cm，拉力是 N，该滑轮组的机械效率η＝ ；
（3）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率 （变大∕变小∕不变）。
五、计算题（共3小题，每小题5分，共15分）
24.某物体在竖直方向受到90N的拉力，以0.2m/s的速度匀速向上运动．（空气阻力不计）求：
（1）物体在10s内上升的距离．
（2）物体受到的重力．
（3）如图所示，若改用机械效率为80%的滑轮组，用10N的拉力使物体仍
以0.2m/s的速度匀速向右移动，求10s内人对物体所做的有用功率。
25.用如图所示的滑轮组将重60N的货物匀速提升1m的过程中，所用拉力F＝40N.不计绳重及滑轮与轴之间的摩擦。求：
（1）上述过程中的有用功W；
（2）上述过程中提升动滑轮所做的功W。
（3）若用该滑轮组匀速提起80N的货物，则滑轮组的机械效率η为多大？
26.雅安4.20地震后灾后重建工作正在高效地进行，如图是某建筑工地上使用的塔式起重机。在一次操作过程中起重机将质量为500kg的建筑材料竖直提升了12m，用时15s，（g＝10N/kg）.求：
（1）所提建筑材料受到的重力；
（2）起重机提起建筑材料所做的功；
（3）提升过程中该起重机的电动机功率为8kW，那么提升过程中塔式起重机的机械效率是多大？
