课件16张PPT。电功和电功率越是疲惫的时候离目标越近知识储备1、电路图的画法
2、串并联电路的划分
3、电流表、电压表的接法、读法
4、滑动变阻器的使用考点一：电功1、概念:电流通过用电器所做的功。
2、影响电能的因素：电流、电压、时间
3、W=UIt=Pt（万能）；W=I2Rt=U2t/R
一般，串联：W=I2Rt,W1/W2=R1/R2,电阻越大电功越大；并联：W=U2t/R，W1/W2=R2/R1，电阻越大电功越小
4、电流做功是将电能转化为气体形式的能。

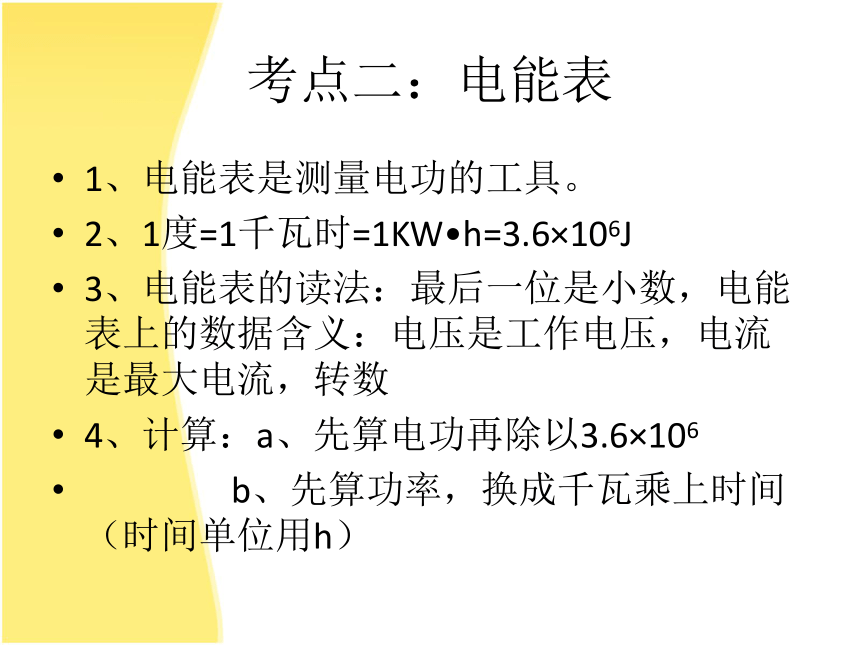

5、单位：W：J；I：A；U:V；R:?；t:s考点二：电能表1、电能表是测量电功的工具。
2、1度=1千瓦时=1KW?h=3.6×106J
3、电能表的读法：最后一位是小数，电能表上的数据含义：电压是工作电压，电流是最大电流，转数
4、计算：a、先算电功再除以3.6×106
b、先算功率，换成千瓦乘上时间（时间单位用h）考点三:电功率1、意义:电流做功的快慢。
2、影响电能的因素：电流、电压
3、P=UI=W/t（万能）；P=I2R=U2/R
一般，串联：P=I2R,P1/P2=R1/R2,电阻越大电功率越大；并联：W=U2/R，P1/P2=R2/R1，电阻越大电功率越小
4、不论串并联，总功率P=P1+P2；但是电路改变后要重新计算，不能直接加减。
5、单位：P：W；I：A；U:V；R:?；

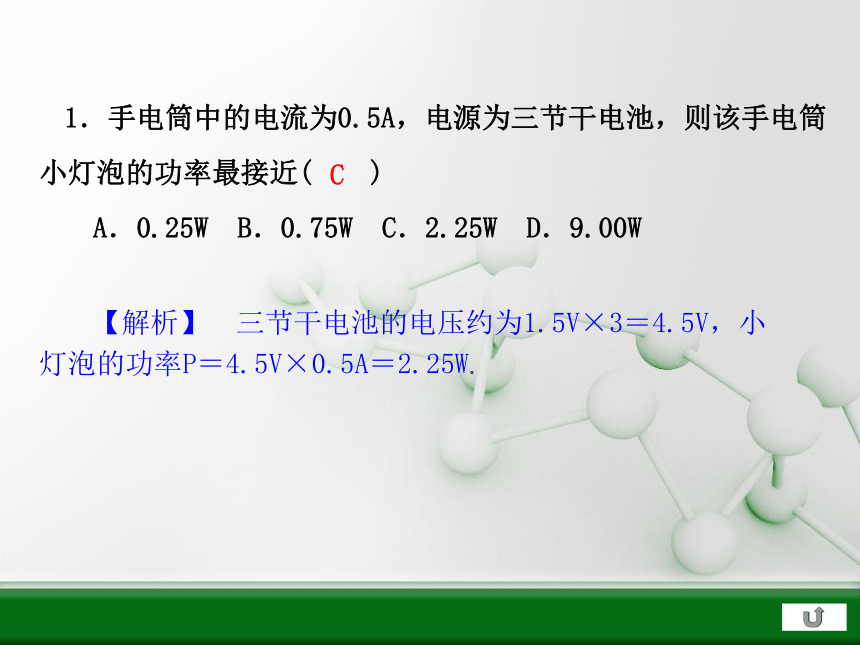

1．手电筒中的电流为0.5A，电源为三节干电池，则该手电筒小灯泡的功率最接近( )

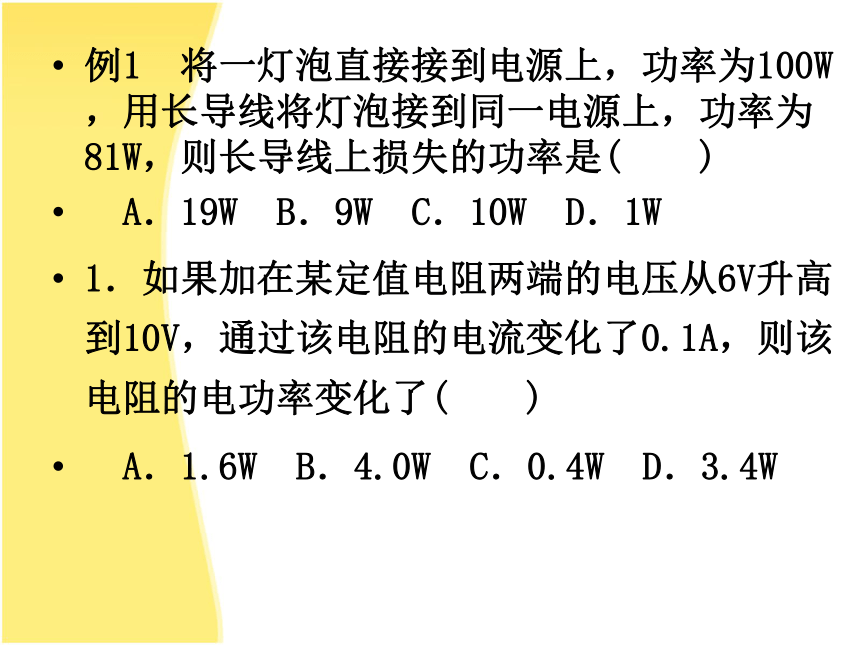

A．0.25W B．0.75W C．2.25W D．9.00W 【解析】 三节干电池的电压约为1.5V×3＝4.5V，小灯泡的功率P＝4.5V×0.5A＝2.25W。C例1 将一灯泡直接接到电源上，功率为100W，用长导线将灯泡接到同一电源上，功率为81W，则长导线上损失的功率是( )
A．19W B．9W C．10W D．1W
1．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了( )
A．1.6W B．4.0W C．0.4W D．3.4W考点四：额定值1、额定电压：正常工作时用电器两端的电压。额定电功率：正常工作时的电功率。
2、灯泡的亮暗与实际功率有关，实际功率大灯亮，小灯暗。电压相等(并联)时看电流，电流相等（串联）时看电压。（结合考点三，看电阻）
3、正常工作时，实际功率等于额定功率。
4、R=U额2/P额2．小科做作业时，电灯突然变暗，其原因可能是( )
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小例2 如图所示，小明将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关后，发现L1较亮，L2较暗。对此有下列几种猜想，其中可能正确的是( )
A．L2灯丝断了，灯座未短路
B．灯泡L2的电阻太小
C．灯泡L2两端电压较大
D．通过灯泡L1、L2电流不相等考点五：测额定功率实验1、实验原理：P=UI
2、实验器材：电池若干、导线若干、开关、待测小灯泡、电压表、电流表、滑动变阻器。
3、实验电路图：
4、待测的量：小灯泡两端的电压，通过小灯泡的电流。
5、额定功率测量：调节滑动变阻器，使电压表示数等于额定电压值，读取电流表的示数，用公式P=UI计算。例三 小明设计如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：________________________________________________________________________。
(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如右表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为__________瓦。【答案】 (1)电流表没有与小灯泡串联，电压表没有与小灯泡并联 (2)电压表示数为2.5伏 (3)0.98【变式训练】
3．在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等。下图是没有连接完的实物电路。 (1)请你用笔画线代替导线，将实物电路连接完整。
(2)连好电路闭合开关，发现电压表指针偏转很小，其原因可能是__________(写出一种即可)。(3)经适当调整后，闭合开关，移动滑片P到某处，发现电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向__________端滑动。
(4)通过移动滑片P，测得多组数据，绘制成U － I，图像如上图。据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是__________W(设电源电压保持不变)。答案：(1)
(只要并联正确，接大量程也可)
(2)①滑动变阻器阻值太大 ②电压表选用量程过大(其它答案合理均可)
(3)右 (4)0.7考点六：焦耳定律1、电流的热效应：电流通过导体时会产生热量的现象叫电流的热效应。
2、电流的热效应的利弊
3、实验：a、比较电流影响；b、比较电压影响；c、比较时间影响
4、焦耳定律:a、概念；b、公式:Q=I2Rt(万能)
5、串联： Q=I2Rt ，Q1:Q2= R1:R2；
并联：Q=U2t/R,Q1:Q2= R2:R1。
6、W>Q
