(共17张PPT)
第十六章 电磁铁与自动控制
16.4 电磁继电器与自动控制
夯实基础
1. 如图K16-4-1所示是一个利用电磁继电器的温度自动控制装置，关于该装置，下列说法正确的是( )
A．装置中的温度计使用的水银是绝缘体
B．装置中的电磁继电器与电动机原理相同
C．当温度达到90 ℃时，铃响灯不亮
D．当温度低于90 ℃时，铃响灯不亮
C
2. 如图K16-4-2是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是( )
B
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路②接通触点使报警电路中有电流通过 ③电磁铁具有磁性 ④衔铁被吸下 ⑤红灯亮、电铃响，发出警报
A.①②③④⑤ B.①③④②⑤
C.①②④③⑤ D.①④③②⑤
3. 大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高，热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3 ℃的人经过时仅绿灯亮，高于37.3 ℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是( )
C
4. 如图K16-4-3所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是( )
A.旋转钥匙能使电磁铁所在电路工作
B.电磁铁的工作电压比电动机的工作电压低
C.电磁铁通电时，上端是S极，下端是N极
D.电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触，电动机工作
C

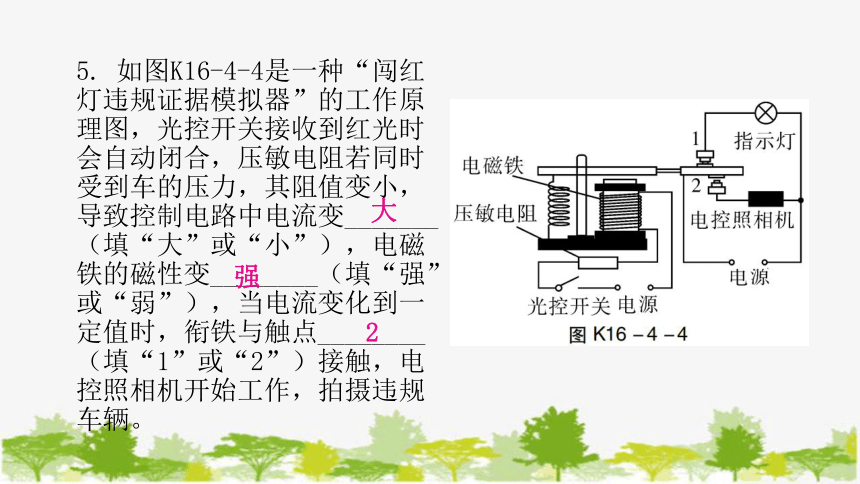

5. 如图K16-4-4是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，导致控制电路中电流变_______（填“大”或“小”），电磁铁的磁性变________（填“强”或“弱”），当电流变化到一定值时，衔铁与触点________（填“1”或“2”）接触，电控照相机开始工作，拍摄违规车辆。
大
强
2
6. 如图K16-4-5所示是恒温箱的简易电路图。其工作原理是接通工作电路之后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁________磁性，衔铁被吸下，工作电路________，电热丝停止加热。当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被_____________，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定。若将温度计的上端的金属丝向下调整，则恒温箱的恒温温度将________（填“升高”或“降低”）。
有
断开
弹簧拉起
降低
7. 为保证湖滨桥以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”。检测时，当车辆重量小于1×105 N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105 N时，红灯亮、绿灯灭，表示禁止通行。在图K16-4-6中用笔画线代替导线完成电路连接。(Rx阻值随压力增大而减小)
如答图K16-4-1所示。
8. 图K16-4-7甲中为生活中常见的电熨斗，图K16-4-7乙为其结构图，图乙中的双金属片是把长和宽都相同的铜片和铁片紧密铆合在一起做成的。常温时图中的两触点相接触，受热时由于铜片膨胀比铁片明显，双金属片会向________(填“铜片”或“铁片”)一侧弯曲，且弯曲程度随温度的升高而增大。当金属底板的温度达到设定的温度时，由于双金属片的弯曲而使图中的两触点分离，切断工作电路。用该熨斗熨烫丝织衣物时，需将设定的温度调低，调温旋钮上的升降螺丝应________(填“向上”或“向下”)调节。
能力提升
铁片
向上
9. 如图K16-4-8是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，其阻值随光照强度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照强度小于一定值时，通过蓄电池与LED路灯回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉）。
如答图K16-4-2所示。
10. 小明设计了一个道路限载报警器，原理如图K16-4-9甲所示，R0是变阻器，R是压敏电阻，R的电阻大小随压力大小变化关系如图K16-4-9乙所示，当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会________（填“灯亮”或“铃响”）。
铃响
（2）交通主干道的抗压能力一般比村道路要强得多，若把村道路限载报警器应用到主干道，就要适当调高报警器的限载重量，下列操作可行的是________（填字母）。
A. 把变阻器R0的滑片适当左移
B. 把电源1的电压适当增大
C. 把弹簧AB的A端适当左移
D. 把电磁铁C适当右移
A
