第十四章 探究欧姆定律
14.1 怎样认识电阻
第2课时 认识滑动变阻器
夯实基础

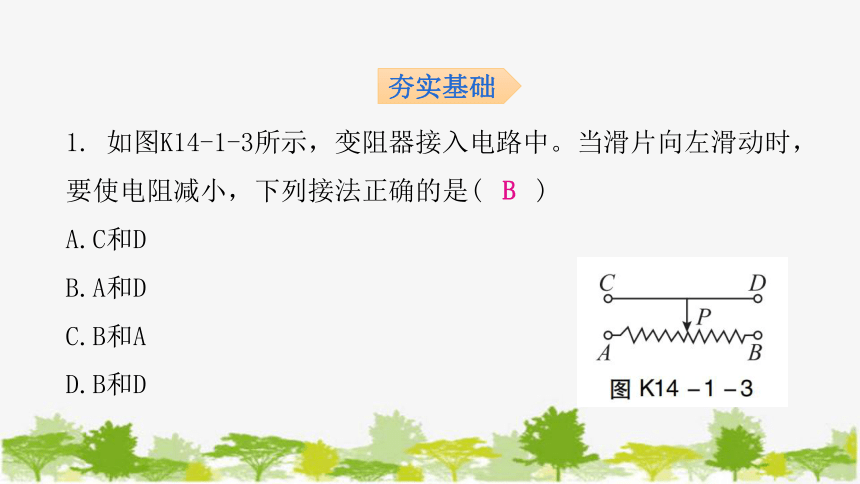

1. 如图K14-1-3所示，变阻器接入电路中。当滑片向左滑动时，要使电阻减小，下列接法正确的是(　　)
A.C和D
B.A和D
C.B和A
D.B和D
B

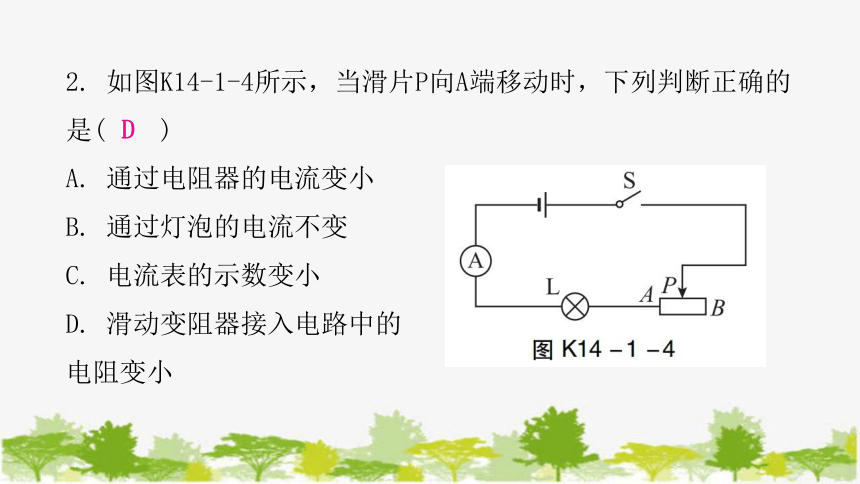

2. 如图K14-1-4所示，当滑片P向A端移动时，下列判断正确的是(　　)
A. 通过电阻器的电流变小
B. 通过灯泡的电流不变
C. 电流表的示数变小
D. 滑动变阻器接入电路中的
电阻变小
D

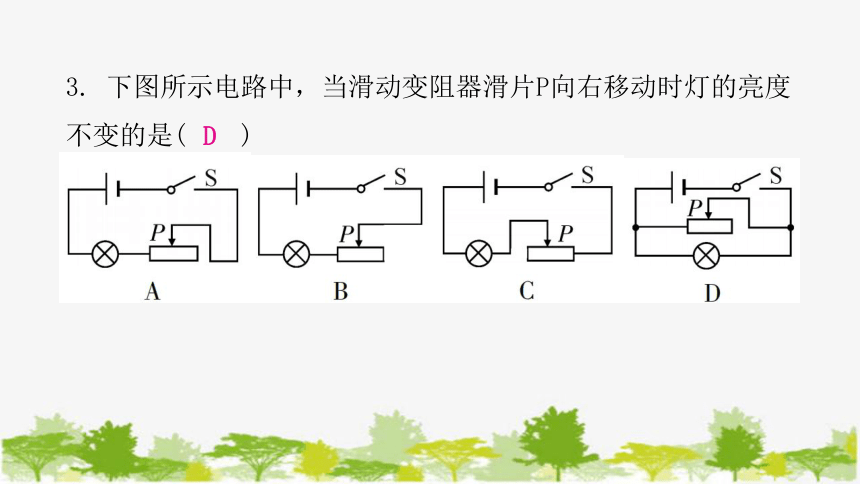

3. 下图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是(　　)
D

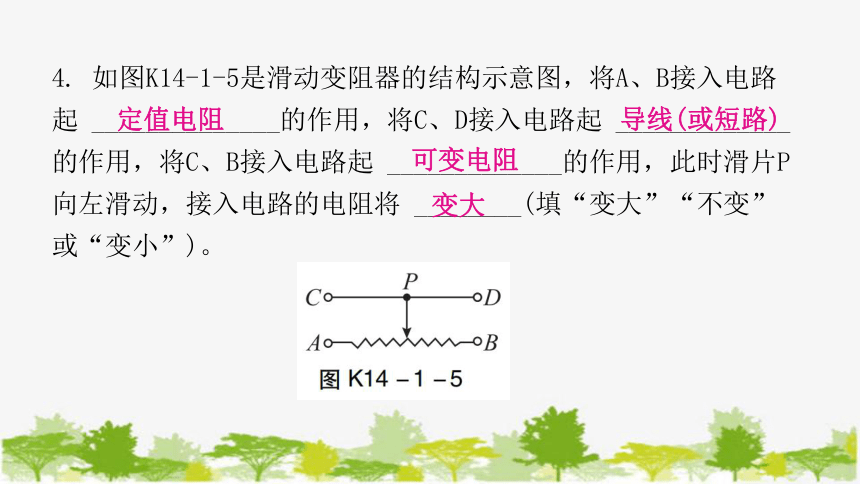

4. 如图K14-1-5是滑动变阻器的结构示意图，将A、B接入电路起 ______________的作用，将C、D接入电路起 _____________的作用，将C、B接入电路起 _____________的作用，此时滑片P向左滑动，接入电路的电阻将 ________(填“变大”“不变”或“变小”)。
定值电阻
导线(或短路)
可变电阻
变大
5. 如图K14-1-6所示的实物元件，请用笔画线代替导线连成电路，并在虚线框内画出对应的电路图（要求：线条不能交叉，滑片P向右移动时，灯泡L亮度变暗）。

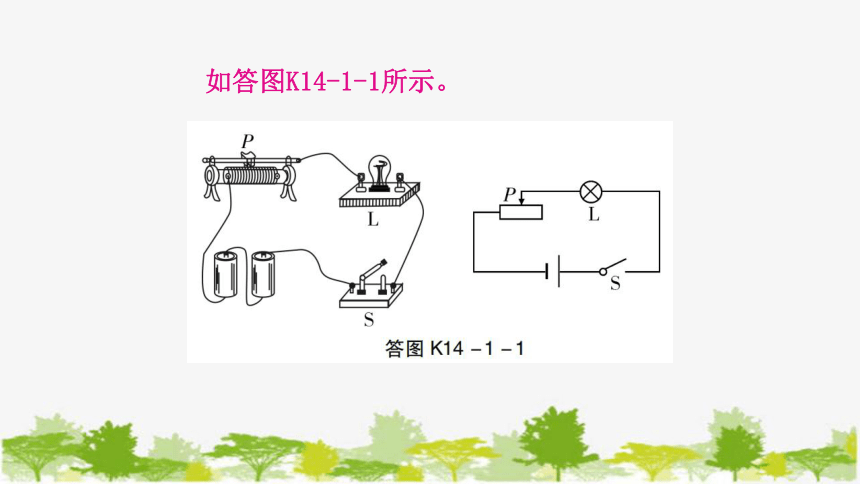

如答图K14-1-1所示。
6. 某班同学做“用滑动变阻器改变电流”的实验，电路如图K14-1-7所示。
（1）连接实物时，开关应当________（填“闭合”或“断开”），滑片P应移动到________（填“A”或“B”）端。
断开
B
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_____________________________________________________；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是________________________________________________；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是______________________________________________。
滑动变阻器同时接入了电阻丝两端的接线柱
滑动变阻器同时接入了金属杆两端的接线柱
滑片与电阻丝接触不良
7. 如图K14-1-8所示是一种自动测定油箱内油面高度的装置。
（1）图中利用到了哪一种简单机械？________。
（2）R相当于电学中的什么元件？_________________。
杠杆
滑动变阻器
（3）油量表是用________表改装的，你判断的依据是__________________________________________。
（4）工作过程：当油箱中的油面上升时，浮标向________运动，滑片向________滑动，R的电阻值变________，对电流的阻碍作用变________，此时电路中的电流变_______，油量表_____________（填“顺时针”或“逆时针”）转动。
（５）图中R′的作用是________________________________。
电流
因为它串联在电路中
上
下
小
小
大
顺时针
保护电路，防止损坏油量表
能力提升
8. 如图K14-1-9所示将两滑动变阻器串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是(　　)
A. P1在最右端，P2在最左端
B. P1在最左端，P2在最左端
C. P1在最左端，P2在最右端
D. P1在最右端，P2在最右端
C
9. 如图K14-1-10所示是插入式电阻箱的结构示意图。若要使电阻箱AB之间的阻值为8 Ω，下列方法可行的是(　　)
A. 插入1、2
B. 插入2、3
C. 插入4、5
D. 插入3、5
B
10. 如图K14-1-11所示的电阻箱的示数为________Ω。
3 608
11. 如图K14-1-12所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5 A，并用滑动变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
(1)按要求连接实物图。
如答图K14-1-2所示。
(2)在闭合开关前，滑动片P应调到________端。
(3)滑动变阻器的作用是________________________________
________________________________________________。
(4)将滑动变阻器接入电路后，灯泡很亮，移动滑动灯泡亮度不变原因可能是_______________________________________。
左
保护电路且通过改变电阻改变电路中的电流和用电器两端的电压
滑动变阻器同时接入了金属杆两端的接线柱
