精品试题沪科版九年级物理第十六章电流做功与电功率课时练习试卷（精选含答案）

沪科版九年级物理第十六章电流做功与电功率课时练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、L1标有“6V 3W”字样，L2的电阻是4Ω，把L1和L2串联后接入电路中都刚好正常发光，那么L2的额定电压和额定功率分别：（ ）
A．2V 1W B．8V 2W C．3V 3W D．2V 4W
2、下列物理量最接近实际的是（　　）
A．冰箱冷冻室的温度约为18°C B．人体的安全电压不高于36V
C．家用电风扇的功率约为500W D．家用空调额定电流约为0.1A
3、明明在研究并联电路特点时，把标有“6V 3W”的灯L1和标有“3V 3W”的灯L2按如图所示的方式连接（不考虑灯丝电阻的变化），电源电压3V保持不变，先闭合开关S，电流表甲、乙的指针偏转，再闭合开关S1时，下列说法正确的是（　　）

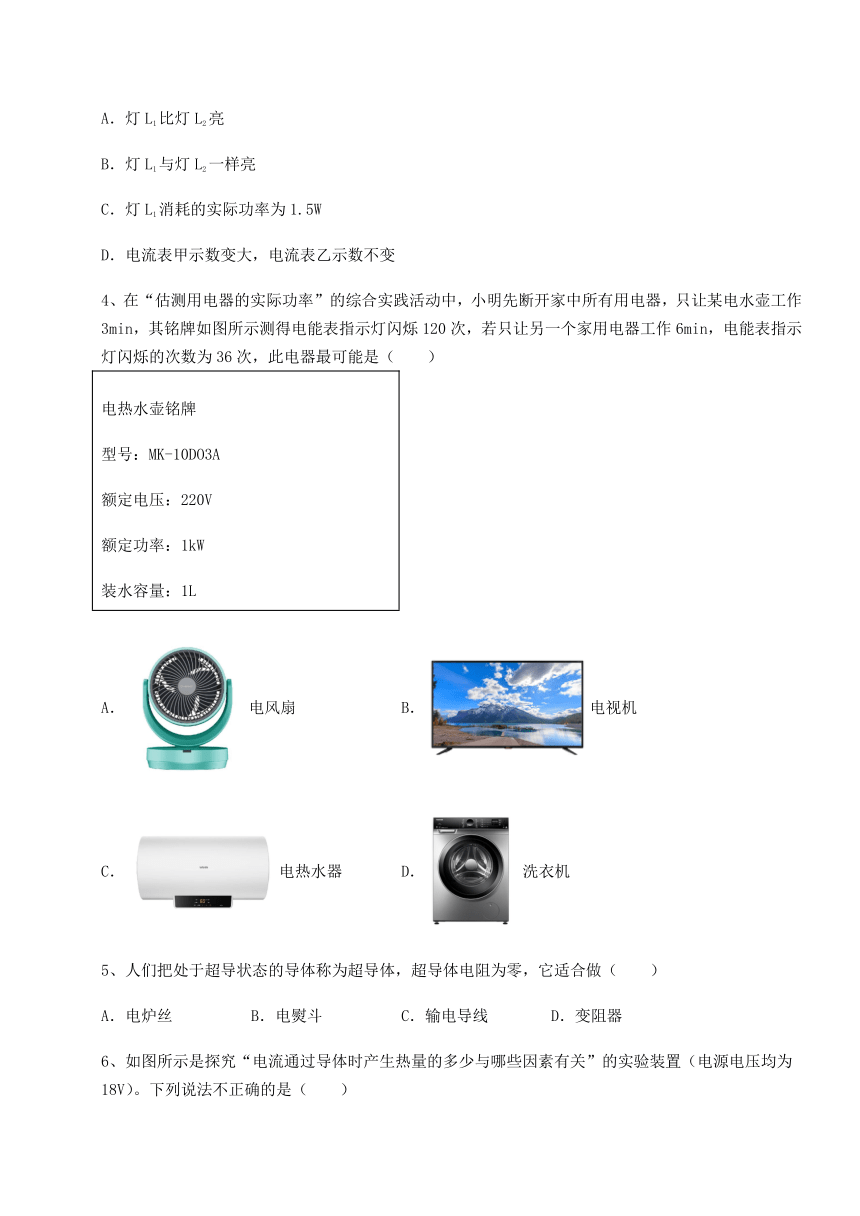

A．灯L1比灯L2亮
B．灯L1与灯L2一样亮
C．灯L1消耗的实际功率为1.5W
D．电流表甲示数变大，电流表乙示数不变
4、在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让某电水壶工作3min，其铭牌如图所示测得电能表指示灯闪烁120次，若只让另一个家用电器工作6min，电能表指示灯闪烁的次数为36次，此电器最可能是（　　）
电热水壶铭牌 型号：MK-10DO3A 额定电压：220V 额定功率：1kW 装水容量：1L
A．电风扇 B．电视机
C．电热水器 D．洗衣机
5、人们把处于超导状态的导体称为超导体，超导体电阻为零，它适合做（　　）
A．电炉丝 B．电熨斗 C．输电导线 D．变阻器
6、如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置（电源电压均为18V）。下列说法不正确的是（　　）
A．甲图是为了研究产生的热量与电流大小的关系
B．乙装置中5Ω和10Ω两根电阻丝消耗的功率之比为1∶2
C．乙装置中阻值为10Ω的电阻3min内产生2562J的热量
D．该实验通过U形管两侧液面高度差来比较产生热量的多少
7、关于电源和用电器，下列说法中正确的是（　　）
A．电源是利用电能的装置
B．电源是把其他形式能量转化为电能的装置
C．用电器是把电能转化为化学能的装置
D．充电电池只能做电源，不能做用电器
8、下列数据中最接近生活实际的是（　　）
A．家用液晶电视机的额定功率约为2000W
B．手机的锂电池电压一般为36V左右
C．家用电热水壶烧水时的电阻约为1000Ω
D．家用电风扇正常工作时的电流约为0.2A
9、对下列物理量的认识中，最接近实际的是（　　）
A．铅蓄电池的电压为1.5V
B．一个分子的直径大约为10μm
C．电热水壶的功率约为1000W
D．普通台灯1分钟消耗的电能为1kW·h
10、如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。在保证电路安全的情况下，下列说法不正确的是（　　）
A． B．电源电压U=18V
C．R1的阻值为24Ω D．开关均闭合，R2的变化范围为8~24Ω
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、家用电热水壶铭牌。上面标着“220V 1000W”的字样，正常工作时，电流为________A（结果保留小数点后一位）；当实际电压只有额定电压的80%时，实际功率为________W。（电热水壶的电阻保持不变）
2、一只标有“6V 3W”的小灯泡，接在电源电压为8V的电路中，为使其正常发光，应_______（选填“串”或“并”）联一个电阻（小灯泡灯丝电阻不变），该电阻通电20s产生的热量是_______J。

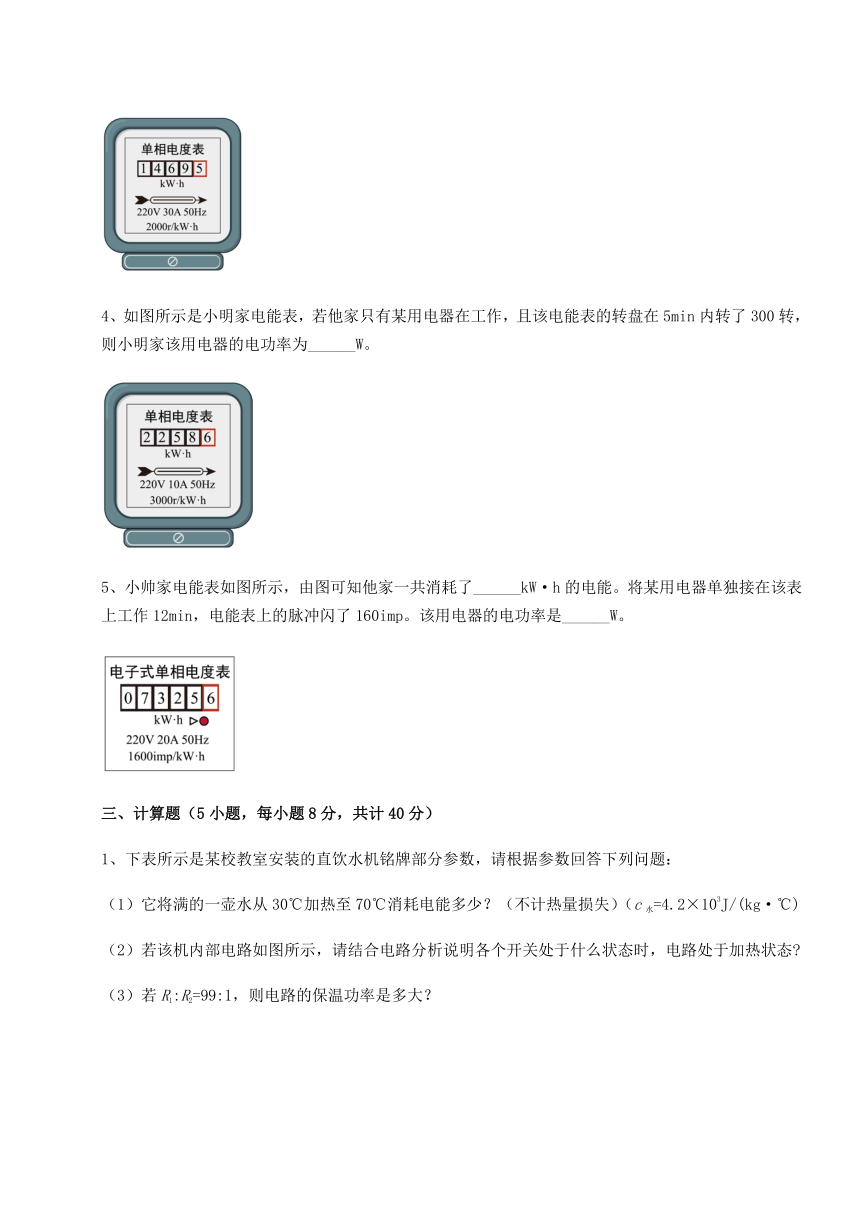

3、小明利用手表和电能表测量家中空调的实际功率，电能表的表盘如图所示。此电能表能够保证同时工作的用电器的最大总功率是______W。他只让空调工作，观察到5min内电能表的表盘转过200转，则空调消耗的电能是______kW·h，空调的实际功率为______W。这些电能可以供额定功率200W的电视机正常工作______h。
4、如图所示是小明家电能表，若他家只有某用电器在工作，且该电能表的转盘在5min内转了300转，则小明家该用电器的电功率为______W。
5、小帅家电能表如图所示，由图可知他家一共消耗了______kW·h的电能。将某用电器单独接在该表上工作12min，电能表上的脉冲闪了160imp。该用电器的电功率是______W。
三、计算题（5小题，每小题8分，共计40分）
1、下表所示是某校教室安装的直饮水机铭牌部分参数，请根据参数回答下列问题：
（1）它将满的一壶水从30℃加热至70℃消耗电能多少？（不计热量损失）（c水=4.2×103J/(kg·℃)
（2）若该机内部电路如图所示，请结合电路分析说明各个开关处于什么状态时，电路处于加热状态
（3）若R1:R2=99:1，则电路的保温功率是多大？
2、如图所示电路中，电源电压保持不变，灯泡L标有“8V 4W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.7A．求：
（1）此时通过灯泡L的电流；
（2）定值电阻R的阻值。
3、如图所示的电路，电源电压不变，R为滑动变阻器，L1的规格“10V W”（ 表示示数不清），L2的规格“12V 12W”，不考虑温度对灯丝电阻的影响。
（1）电流表用大量程，闭合开关S、S1、S2，滑动变阻器滑片置于中点，灯泡L2正常发光，电流表的示数如图乙所示，则电源电压是多少？
（2）滑动变阻器的最大阻值是多少？
（3）只闭合开关S，当滑动变阻器移动到某一个位置时，灯泡L1正常发光，电流表的示数如图丙所示，则L1的额定功率是多少？
4、某节能电炖锅如图所示，有关技术参数如下表（不考虑加热时温度对电炖锅电阻丝阻值的影响）。
（1）求电炖锅高温挡正常工作时的电流；
（2）求电炖锅中温挡加热电阻丝的阻值；
（3）用电高峰期，关掉家里的其它用电器，只让此电炖锅在中温挡工作， 100s消耗的电能为4×104J，求此时电炖锅的实际电压。
额定电压 电炖锅挡位 额定功率/W
220V 低温 220
中温 484
高温 660
5、如图甲是一款可调温果汁加热器，图乙是其简化电路图，R1，R2均为加热电阻。当开关接1时，加热器处于保温挡，保温功率为220W；当开关接2时，加热器处于可调温挡，可调功率范围为220W~1100W。[果汁比热容取4.0×103J/(kg·℃)]求：
（1）加热电阻R2的阻值；
（2）当滑动变阻器R1的阻值调到66Ω时，加热器的功率；
（3）若加热器用最大功率对1kg果汁加热2min，果汁的温度升高30℃，求加热器的效率。
四、实验探究（3小题，每小题5分，共计15分）
1、在“测量小灯泡（标有“2.5V”字样，正常发光时电阻约为10Ω）电功率”的实验中：
（小明的实验）小明所连接的不完整实验电路如图甲所示，电源电压为6V：
（1）请你用笔画线代替导线，将缺少的一根导线接好______；
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。接下来应进行的操作是_________，_________。（此两空按操作步骤先后顺序填写字母代号）
A．更换电池或小灯泡
B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置
D．断开电路开关
（3）小明实验时使用的滑动变阻器规格为“12Ω；1A”，电路连接无误后，各元件完好，闭合开关，无论怎样移动滑片P，电压表的示数都调不到2.5V，出现这种现象的原因是______。
（4）解决上述问题后，小明继续实验，实验数据如图表，分析表中实验数据可知：
次数 电压表示数/V 电流表示数/A 灯泡亮度
1 0.5 0.12 不发光
2 1 0.2 较暗
3 2.5 正常发光
①第1次实验中小灯泡不发光的原因是______；
②实验过程中，当电压表示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，该灯泡额定功率为_________W；
③当测量灯泡在高于额定电压情况下的功率时，小明不小心把灯丝烧断了（其余元件完好），此时电流表示数为______A，电压表示数为______V。
（5）更换小灯泡后，小明把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，则出现这种现象的原因是______。
（小红的实验）小红实验时，发现电流表坏了，于是她向老师又要来一个电压表V0和一个阻值为10Ω的定值电阻R0、一些导线，设计出了正确的实验电路，如图甲是该电路的不完整电路图。
（1）通过分析可知电压表V0并联在______两端；
（2）闭合开关，为测小灯泡的额定功率，应调节滑动变阻器使电压表V1的示数为______V，此时电压表V0的示数如图乙，则小灯泡额定功率为_________W。
2、小红同学用图甲所示的电路测量小灯泡的电功率。小灯泡标有“2.5V“字样。
（1）连接电路前，开关应 _____；测量小灯泡额定功率的原理是 _____；
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电路_____（选填“一定”或“不一定”）出现了故障；
（3）根据测量的数据绘制成I﹣U图像（如图乙），得出小灯泡的额定功率为 _____W。分析图像还发现，小灯泡的电阻值是变化的，主要受_____影响；
（4）该实验装置不能完成的实验是_____。（填字母序号）
A．探究串联电路中的电流规律
B．探究串联电路中的电压规律
C．探究电流与电压的关系
（5）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P使电压表读数为小灯泡额定电压U额；
②_____，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝_____。（用U额、U、R0表示）
3、在探究“影响电流热效应的因素”实验中：（三个烧瓶中均装有质量相等的煤油）。
（1）为了探究电流通过电阻产生的热量与电流的关系，小楚设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______的变化，来判断相同时间内不同电流产生的热量多少。
（2）小楚先测量烧瓶内煤油的温度后，闭合开关，通电30s再测量烧瓶内煤油的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（见表）。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：电阻和通电时间相等时，电流越______，其产生的热量越多。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______（填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻______（填“串联”或“并联”）。
（4）小陈提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则她应选择乙图中______（填“A”或“B”）烧瓶与甲图中的烧瓶______（填“串联”、“并联”或“串联、并联均可”）。并将其中一烧瓶中的煤油换成等______的水，水和煤油吸热的多少可以通过______（填“温度升高量”或“加热时间”）来比较的。
-参考答案-
一、单选题
1、A
【详解】
根据题意，由串联电路电流的规律及可得L1正常工作时的电流为
由欧姆定律可得L2正常工作时的电压为
所以L2的额定功率为
所以那么L2的额定电压和额定功率分别“2V 1W”。故A符合题意，BCD不符合题意。
故选A。
2、B
【详解】
A．冰箱冷冻室的温度约为负18°C，故A不符合题意；
B．经验表明，人体的安全电压不高于36V，故B符合题意；
C．家用电风扇的功率约为50W，故C不符合题意；
D．家用空调额定电流约为5A，故D不符合题意。
故选B。
3、D
【详解】
“6V 3W”的灯L1的电阻为
标有“3V 3W”的灯L2的电阻为
AB．两灯泡并联，根据可知，电源电压相同，电阻小的功率大，灯泡比较亮，故灯泡L2比灯泡 L1亮，故AB错误；
C．灯L1消耗的实际功率为
故C错误；
D．从闭合开关S时，只有灯泡L2接入，电流表甲、乙都有示数，且都测量灯泡L2的电流，当闭合开关S1时，灯泡L1接入，乙测量灯泡L2的电流，电源电压不变，灯泡的电阻不变，故通过灯泡L2的电流不变，甲测量干路电流，故甲示数变大，故D正确。
故选D。
4、B
【详解】
电能表指示灯每闪烁一次消耗的电能相同。已知热水壶的额定功率为1000W。由公式W=Pt可得
即
解得
P=150W
电风扇、电视机、电热水壶、洗衣机中，功率最接近150W的是电视机。故ACD不符合题意，B符合题意。
故选B。
5、C
【详解】
A．电炉丝是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故A不符合题意；
B．电熨斗是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故B不符合题意；
C．输电导线为了减小电能的损耗，电阻越小越好，故超导体适合做导线，故C符合题意；
D．变阻器需要电阻稍微大一定的材料，故D不符合题意。
故选C。
6、C
【详解】
A．甲图中，5Ω的电阻与5Ω的电阻并联后再与一个5Ω的电阻串联，由串并联电路电流特点可知，通过左侧装置中的电阻的电流是通过右侧装置中的电阻的电流的2倍。故可以研究产生的热量与电流大小的关系。故A正确，不符合题意；
B．由电功率公式P=UI和欧姆定律可得，P=I2R。由图乙可知，电流相同，电阻之比即为功率之比。所以5Ω和10Ω两根电阻丝消耗的功率之比为1∶2，故B正确，不符合题意；
C．乙装置中5Ω的电阻与10Ω的电阻串联，串联电路电流处处都相等，故通过电阻的电流为
由焦耳定律可知，乙装置中10Ω电阻产生的热量是
故C错误，符合题意；
D．因为左右两侧产生的热量不同，容器内的气体受热膨胀不一样，从而在U型管中形成液面的高度差，因此该实验通过U形管两侧液面高度差来比较产生热量的多少。故D正确，不符合题意。
故选C。
7、B
【详解】
AB．电源是把其他形式的能量转化为电能的装置，故A错误，B正确；
C．用电器是把电能转化为其他形式能量的装置，例如电风扇把电能转化为机械能，电热水壶把电能转化为内能等等，故C错误；
D．充电电池在充电时消耗电能，是用电器，在放电时把其他形式的能量转化为电能，是电源，故D错误。
故选B。
8、D
【详解】
A．液晶电视机的正常工作的电流为1A左右，所以额定功率约为
故A不符合题意；
B．手机锂电池的工作电压约为3.7V，故B不符合题意；
C．家用电水壶额定功率会在1000W左右，正常工作时电阻
故C不符合题意；
D．家用电风扇的功率较小，正常工作时的功率为44W左右，所以电流约为
故D符合题意。
故选D。
9、C
【详解】
A．一节铅蓄电池的电压为2.0V，一节新干电池的电压是1.5V，故A不符合题意；
B．一个分子的直径大约为10-10m，尘埃的直径大约为10μm左右，故B不符合题意；
C．电热水壶的功率约为1000W左右，故C符合题意；
D．普通台灯的额定功率小于40W，1min消耗的电能小于1kW·h，故D不符合题意。
故选C。
10、D
【详解】
A．只闭合S2，L与R2串联，通过二者的电流相等。根据图像，R2的功率占总功率的80%，则L的功率占总功率的20%，L与R2的功率比
根据，电流相同时，功率比等于阻值比，则
故A正确，不符合题意；
B．灯泡的电阻
滑动变阻器的滑片位于b点时的电阻
只闭合S2，滑片在b点时电路的总电阻
电源电压
故B正确，不符合题意；
C．只闭合S1时L与R1串联，此时L可以正常发光，说明L两端的电压为6V，则R1两端的电压为12V，根据串联电路分压规律，元件两端的电压比等于电阻比，所以
所以
故C正确，不符合题意；
D．开关全部闭合时，L被短路，R1，R2并联，电流表测量总电流，此时R1的电流
为了保证安全，总电流不能超过3A，则R2的最大电流
此时R2的阻值最小
所以R2的变化范围为，故D错误，符合题意。
故选D。
二、填空题
1、4.5 640
【详解】
[1]根据题意，由可得正常工作时的电流为
[2] 根据题意，由可得正常工作时的电阻为
当实际电压只有额定电压的80%时，实际功率为
2、串 20
【详解】
[1][2]由题知，电源电压大于灯泡的额定电压，所以，为使该灯泡正常发光，应串联一个电阻分压，由串联电路的电压特点可得，灯泡正常发光时串联电阻R两端电压
UR=U-UL=8V-6V=2V
因串联电路中各处的电流相等，电路中的电流
串联电阻的阻值
该电阻通电20s所产生的热量
Q=I2Rt=(0.5A)2×4Ω×20s=20J
3、6600 0.1 1200 0.5
【详解】
[1]电能表工作时的最大电流为30A，额定电压220V，能够保证同时工作的用电器的最大总功率是
[2]表示的是电路中每消耗的电能电能表转盘转2000转，电能表转盘转动200转消耗的电能
[3]空调工作的时间
空调的电功率
[4]电视机正常工作时的时间
4、1200
【详解】
该用电器在5min内消耗的电能
小明家该用电器的电功率
5、7325.6 500
【详解】
[1]电能表的的最后一位为小数，故由图中可知他家一共消耗了7325.6kW h的电能。
[2]由电能表上的信息可知，脉冲闪烁了160imp消耗的电能为
该用电器的工作时间为
t=12min=12×60s=720s
故可知该用电器的电功率为
三、计算题
1、（1）1.008×106J；（2）S1、S2均闭合；（3）20W
【详解】
解：（1）不计热量损失时，水吸收的热量等于饮水机消耗的电能，故有
W电=Q吸=cmt=4.2×103J/(kg·℃)×6kg×(70-30)℃=1.008×106J
（2）由公式可知，当电路中电阻最小时，电功率最大，因此，仅接入R2时功率最大，为加热状态，此时开关状态为：S1、S2均闭合。
（3）加热时，R2接入，电路总电阻为
R加=R2
保温时，R1、R2串联，电路总电阻为
R保=R1+R2=99R2+R2=100R2
由公式可得
则
答：（1）饮水机消耗电能为1.008×106J；
（2）S1、S2均闭合时电路处于加热状态；
（3）电路的保温功率是20W。
2、0.5A 40Ω
【详解】
解：（1）当开关S闭合时，灯泡L正常发光，此时通过灯泡L的电流
（2）灯泡L和电阻R并联，则通过电阻R的电流为
定值电阻R的阻值为
答：（1）通过灯泡L的电流0.5A；
（2）定值电阻R的阻值是40Ω。
【点睛】
3、（1）12V；（2）48Ω；（3）5W
【详解】
解：（1）闭合开关S、S1、S2该电路为滑动变阻器R和L2的并联电路，电流表测干路的电流；此时灯L2正常发光，已知L2的额定电压为U2=12V，由并联电路的电压特点可知，电源电压为
U=U2=12V
（2） 可知L2正常发光的电流为
则当开关S、S1、S2均闭合时，由图乙可知电流表示数为1.5A，即干路的电流为I=1.5A，
通过滑动变阻器的电流为
滑动变阻器接入电路的阻值为
则滑动变阻器的最大阻值为
;
（3）只闭合S时，该电路为L1和滑动变阻器的串联电路，电流表测电路中的电流；由图丙可知电流表的示数为0.5A，即L1正常发光的电流为I=0.5A，已知L1的额定电压为U1=10V，
则L1的额定功率为
。
答：（1）电源电压是12V；
（2）滑动变阻器的最大阻值是48Ω；
（3）L的额定功率是5W。
4、（1）3A；（2）100Ω；（3）200V
【详解】
解：（1）由可得，在高温档工作时
（2）由得
（3）电炖锅在中温档工作时，实际功率
由可得，电路的实际电压
答：（1）电炖锅高温挡正常工作时的电流为3A。
（2）求电炖锅中温挡加热电阻丝的阻值为100Ω。
（3）电炖锅的实际电压为200V。
5、（1）44Ω；（2）440W；（3）90.9%。
【详解】
解：（1）当开关接2时，当滑动变阻器R1的阻值最小时，只有R2的简单电路，由可知电功率最大，最大功率是1100W，加热电阻R2的阻值
（2）当滑动变阻器R1的阻值调到66Ω时，加热器的功率
（3）若加热器用最大功率对1kg果汁加热2min，消耗的电能
W最大=P最大t=1100W×2×60s=1.32×105J
果汁吸收的热量
Q吸=cmΔt=4.0×103J/(kg·℃)×1kg×30℃=1.2×105J
加热器的效率
答：（1）加热电阻R2的阻值是44Ω；
（2）当滑动变阻器R1的阻值调到66Ω时，加热器的功率是440W；
（3）加热器的效率是90.9%。
四、实验探究
1、 D C 变阻器的最大阻值过小 小灯泡的实际功率太小 0.6 0 6 灯的电阻随温度的降低而减小 R0 2.5 0.7
【详解】
（1）[1]灯的额定电压为2.5V，正常发光时电阻约为10Ω，由欧姆定律知道，灯的额定电流为
所以，电流表选用小量程串联在电路中，连接如下
（2）[2][3]电路接好后，闭合开关，发现小灯泡特别亮，说明电路中电流较大，电压表示数较大，说明变阻器连入电路中的电阻较小，所以，接下来应进行的操作是：断开电路开关，移动滑动变阻器滑片至最大值位置，故选D、C。
（3）[4]根据串联电路电压的规律知道，当电压表示数为2.5V时，变阻器分得的电压
U滑=6V-2.5V=3.5V
变阻器的电压是电阻电压的1.4倍，根据分压原理，变阻器连入电路中的电阻
R滑=1.4×10Ω=14Ω＞12Ω
所以，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，出现这种现象的原因是变阻器的最大阻值过小。
（4）①[5]灯的亮度取决于灯的实际功率，由表中第1次数据知道，灯的实际功率为0.06W，由于太小，故灯看着不发光。
②[6]移动滑片使电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙，由于图中电流表选用小量程，分度值为0.02A，所以，示数为0.24A，故小灯泡的额定功率是
P=UI=2.5×0.24A=0.6W
③[7][8]当测量灯泡在高于额定电压情况下的功率时，小明不小心把灯丝烧断了（其余元件完好），则由于电压表串联在电路中，故此时电流表示数约为0A，电压表示数约为电源电压6V。
（5）[9]当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，由P=UI知道，灯的功率减小，灯丝的温度降低，因灯的电阻随温度的降低而减小，由发现，测得的实际功率不等于其额定功率的。
【小红的实验】
（1）[10]在没有电流表的情况下，电压表与定值电阻可以起到电流表的作用，所以，由图知道，电压表V0应并联在R0两端。
（2）[11][12]闭合开关，为测小灯泡的额定功率，应调节滑动变阻器使电压表V1的示数为2.5V，根据题意知道，此时电压表V0的示数如下面的图乙，由于图中电压表选用小量程，所以，分度值为0.1V，大小为2.8V，由欧姆定律知道，电路中的电流为
灯的额定功率为
P=ULIL=2.5V×0.28A=0.7W
2、断开 P＝UI 不一定 0.625 温度 C 断开S1，闭合开关S、S2
【详解】
（1）[1]图甲中，连接电路时，为了保护电路，开关应处于断开状态。
[2]测量小灯泡功率需测出灯泡两端的电压，通过灯泡的电流，用P＝UI计算得功率，故测量小灯泡功率的原理为：P＝UI。
（2）[3]灯泡不发光，可能是电路电流太小，也可能是电路断路或小灯泡被短路，故正确连接电路后，闭合开关，发现小灯泡不亮，电路不一定出现了故障。
（3）[4]由图乙所示I﹣U图像可知，灯泡两端的电压等于额定电压2.5V时，通过灯泡的电流等于0.25A，则灯泡的额定功率
[5]由图象知，当小灯泡两端电压增大时，通过的电流也增大，实际电功率增大，灯丝温度越高，电阻越大；小灯泡的电阻值是变化的，主要受温度影响。
（4）[6]A．将电流表分别串联在电路中的不同位置，可以测出不同位置的电流，探究串联电路中的电流规律，故A不符合题意；
B．用电压表分别测量灯与变阻器的电压以及电路两端的总电压，探究串联电路中的电压规律，故B不符合题意；
C．探究电流与电压的关系，要控制电阻大小不变，而灯的电阻随温度的变化而变化，不能探究电流与电压的关系，故C符合题意。
故选C。
（5）实验步骤：
①闭合开关S、S1，断开S2，调节滑片P使电压表读数为U额，此时小灯泡正常发光；
②[7]不改变滑动变阻器滑片P的位置，闭合开关S、S2，断开S1，记录电压表此时读数为U；
③在①中，电压表测灯泡的电压，灯正常发光，在②中，电压表测灯泡与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压
由欧姆定律可得，灯泡的额定电流
，
所以小灯泡额定功率的表达式
3、温度计示数 大 B 串联 A 串联 质量 加热时间
【详解】
（1）[1]电流通过导体时会产生热量，煤油吸收热量，温度会上升，放出的热量越多，温度的示数越高，故可以根据温度的计的示数来判断相同时间内不同电流产生的热量多少。
（2）[2]对比数据可知，电流增大了，通电相同的时间，电阻的大小相同，电流大的，温度计示数升的比较高，说明电流增大时，电流通过导体产生的热量增多，故结论为电阻和通电时间相等时，电流越大，产生的热量越多。
（3）[3][4]探究电流与电阻的关系，电阻的大小需要不同，故可以选择乙图中的B电阻；探究电流与电阻的关系需要控制电流相同，故可以把两个电阻串联起来。
（4）[5][6][7][8]改做“比较水和煤油比热容的大小”的实验，需要液体的种类是变量，加热装置应该相同，保证相同的时间内放出的热量相同，故选择A电阻；需要控制相同时间内放出的热量相同，故需要控制电流相同，故选串联；变量是水和煤油，故应该控制影响吸收热量的关键因素质量，必须质量相同；加热时间越长，相同时间内电阻丝放出的热量越多，相同时间内水和煤油吸热的热量越多，故可以根据加热时间来比较水和煤油吸收热量的多少。
