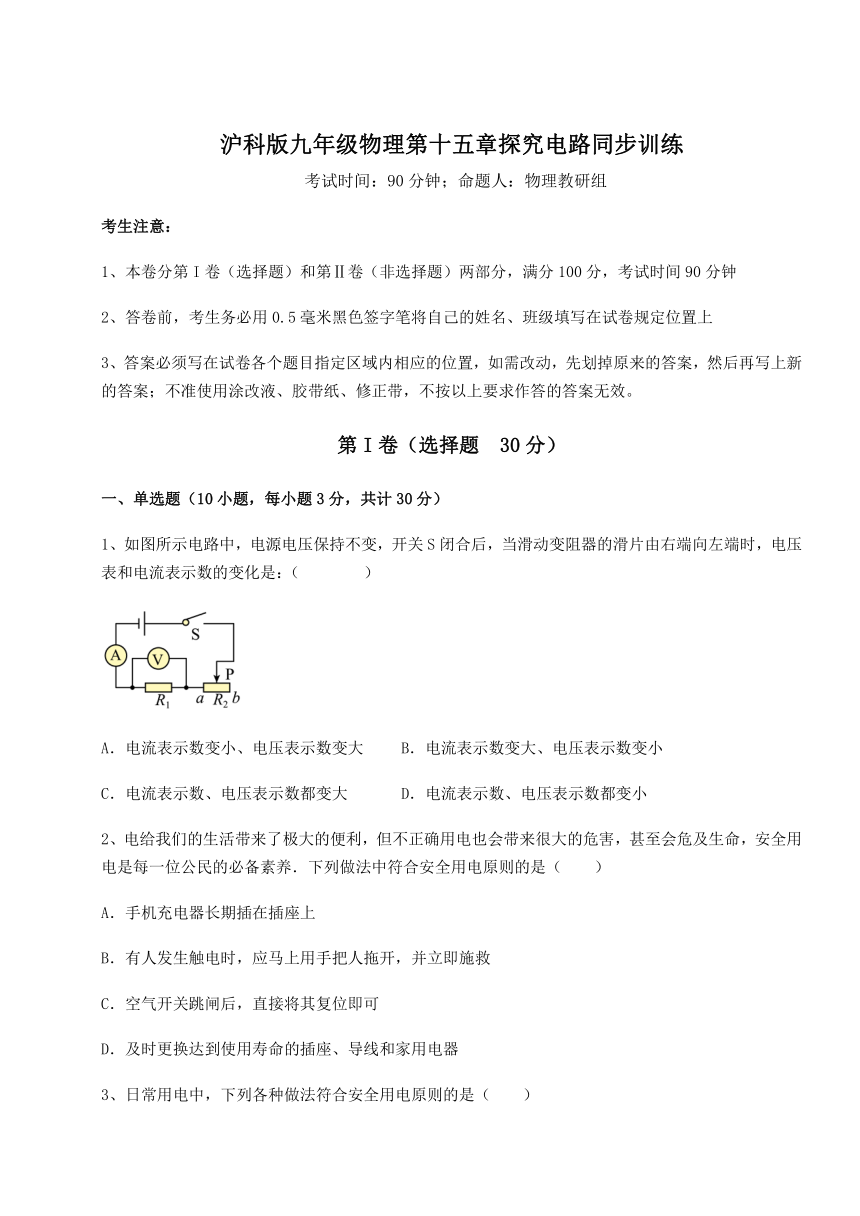

沪科版九年级物理第十五章探究电路同步训练
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、如图所示电路中,电源电压保持不变,开关S闭合后,当滑动变阻器的滑片由右端向左端时,电压表和电流表示数的变化是:( )
A.电流表示数变小、电压表示数变大 B.电流表示数变大、电压表示数变小
C.电流表示数、电压表示数都变大 D.电流表示数、电压表示数都变小
2、电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命,安全用电是每一位公民的必备素养.下列做法中符合安全用电原则的是( )
A.手机充电器长期插在插座上
B.有人发生触电时,应马上用手把人拖开,并立即施救
C.空气开关跳闸后,直接将其复位即可
D.及时更换达到使用寿命的插座、导线和家用电器
3、日常用电中,下列各种做法符合安全用电原则的是( )
A.用湿抹布去除插座和灯泡上的污垢 B.用电器的金属外壳要保证良好接地
C.发现有人触电应快速用手将人拉开 D.用铜丝代替保险丝

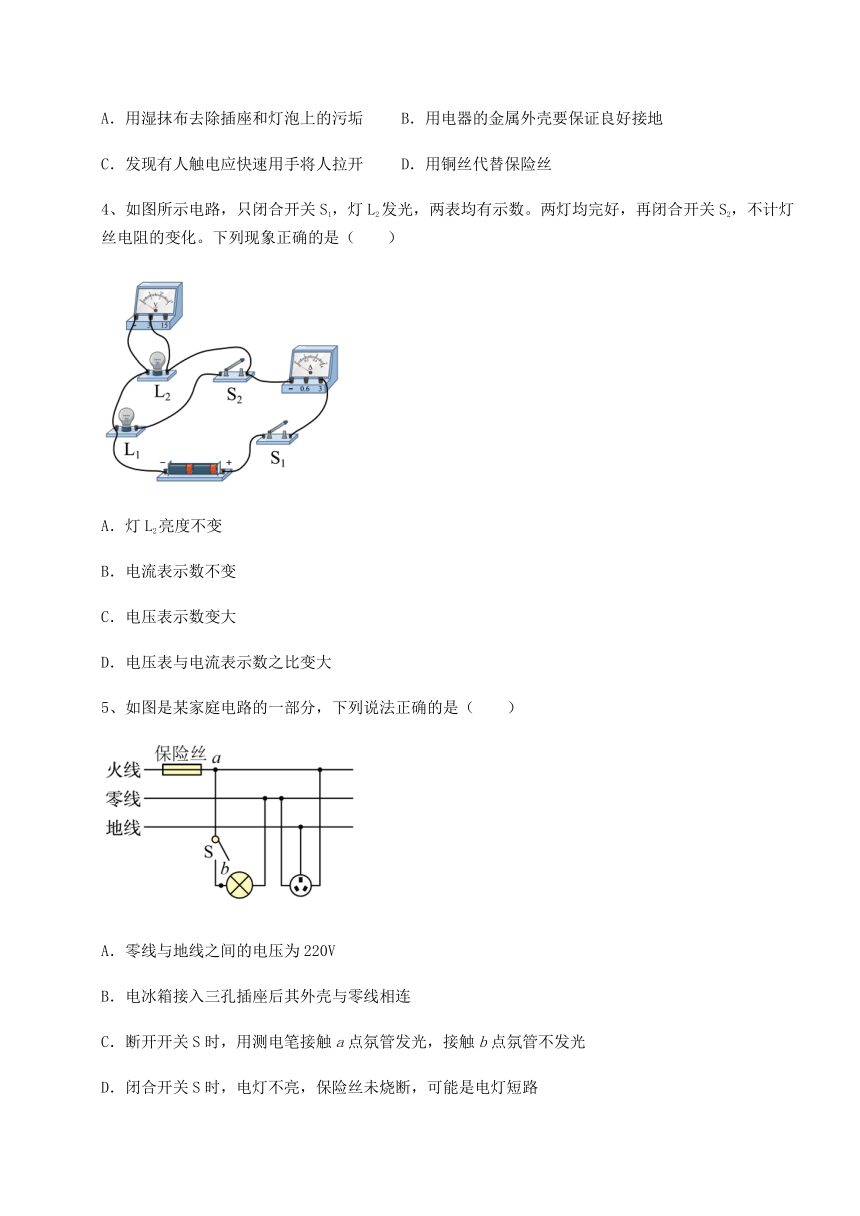

4、如图所示电路,只闭合开关S1,灯L2发光,两表均有示数。两灯均完好,再闭合开关S2,不计灯丝电阻的变化。下列现象正确的是( )
A.灯L2亮度不变
B.电流表示数不变
C.电压表示数变大
D.电压表与电流表示数之比变大
5、如图是某家庭电路的一部分,下列说法正确的是( )
A.零线与地线之间的电压为220V
B.电冰箱接入三孔插座后其外壳与零线相连
C.断开开关S时,用测电笔接触a点氛管发光,接触b点氛管不发光
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路

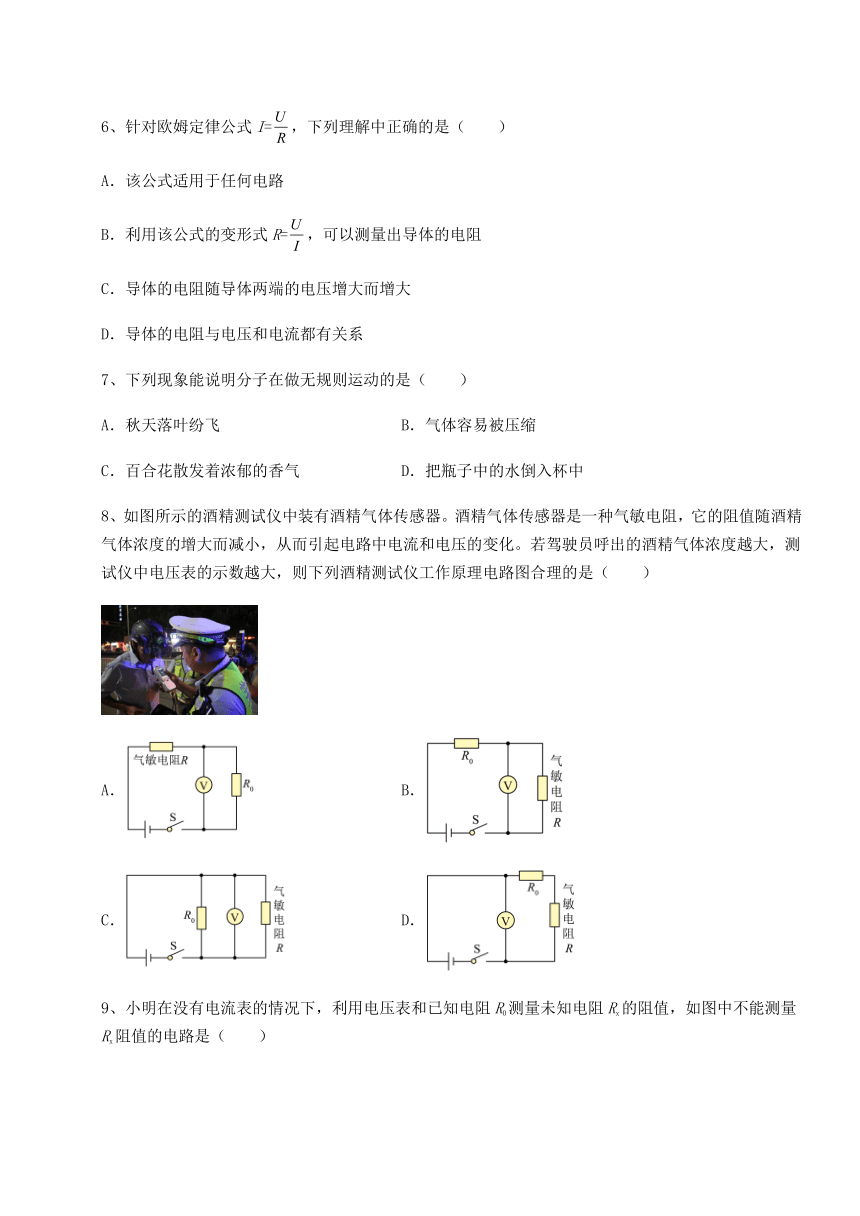

6、针对欧姆定律公式I=,下列理解中正确的是( )
A.该公式适用于任何电路
B.利用该公式的变形式R=,可以测量出导体的电阻
C.导体的电阻随导体两端的电压增大而增大
D.导体的电阻与电压和电流都有关系
7、下列现象能说明分子在做无规则运动的是( )
A.秋天落叶纷飞 B.气体容易被压缩
C.百合花散发着浓郁的香气 D.把瓶子中的水倒入杯中
8、如图所示的酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小,从而引起电路中电流和电压的变化。若驾驶员呼出的酒精气体浓度越大,测试仪中电压表的示数越大,则下列酒精测试仪工作原理电路图合理的是( )
A. B.
C. D.

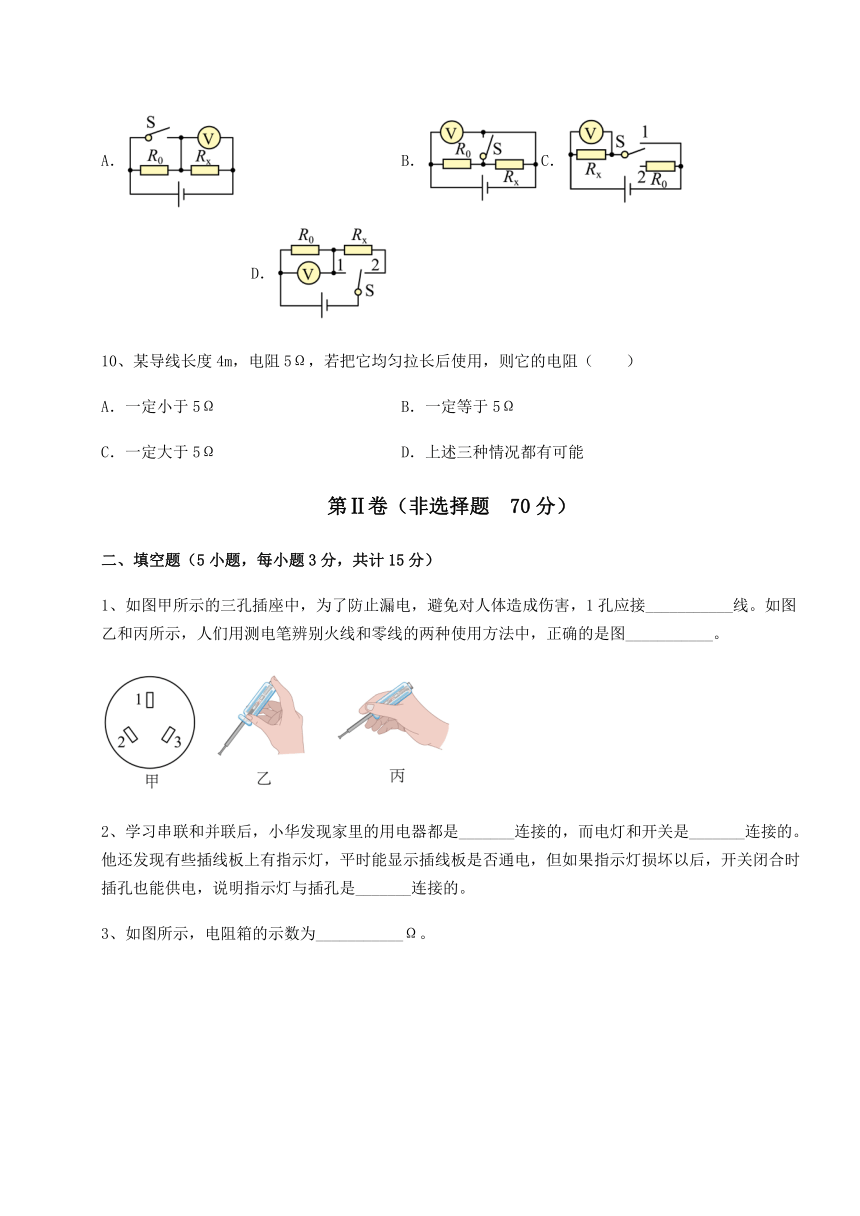

9、小明在没有电流表的情况下,利用电压表和已知电阻R0测量未知电阻Rx的阻值,如图中不能测量Rx阻值的电路是( )
A. B.C. D.
10、某导线长度4m,电阻5Ω,若把它均匀拉长后使用,则它的电阻( )
A.一定小于5Ω B.一定等于5Ω
C.一定大于5Ω D.上述三种情况都有可能
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、如图甲所示的三孔插座中,为了防止漏电,避免对人体造成伤害,1孔应接___________线。如图乙和丙所示,人们用测电笔辨别火线和零线的两种使用方法中,正确的是图___________。
2、学习串联和并联后,小华发现家里的用电器都是_______连接的,而电灯和开关是_______连接的。他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是_______连接的。

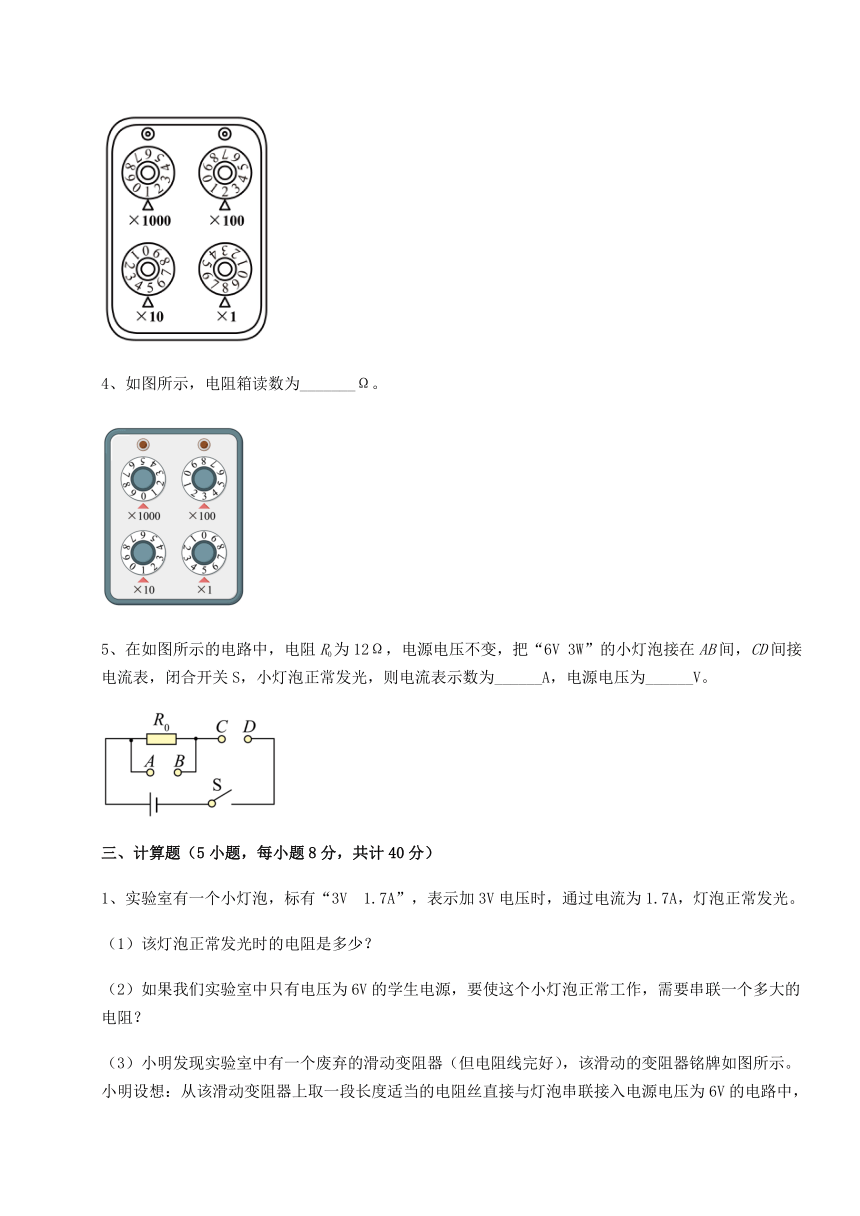

3、如图所示,电阻箱的示数为___________Ω。
4、如图所示,电阻箱读数为_______Ω。
5、在如图所示的电路中,电阻R0为12Ω,电源电压不变,把“6V 3W”的小灯泡接在AB间,CD间接电流表,闭合开关S,小灯泡正常发光,则电流表示数为______A,电源电压为______V。
三、计算题(5小题,每小题8分,共计40分)
1、实验室有一个小灯泡,标有“3V 1.7A”,表示加3V电压时,通过电流为1.7A,灯泡正常发光。
(1)该灯泡正常发光时的电阻是多少?
(2)如果我们实验室中只有电压为6V的学生电源,要使这个小灯泡正常工作,需要串联一个多大的电阻?
(3)小明发现实验室中有一个废弃的滑动变阻器(但电阻线完好),该滑动的变阻器铭牌如图所示。小明设想:从该滑动变阻器上取一段长度适当的电阻丝直接与灯泡串联接入电源电压为6V的电路中,也可以使该灯泡正常发光。小明的设想是否可行,请说明原因。
2、如图所示,电源电压为6V且保持不变,闭合开关S,电压表V1示数为4V,电流表示数为0.4A,求:
(1)电阻R1的阻值大小;
(2)电阻R2的阻值大小;
3、如图所示电路,电源电压恒定不变,R1为15Ω的定值电阻,电流表量程为“”,R2为滑动变阻器,铬牌上标有“50Ω 2A”字样;当开关S闭合、S1断开时,电流表示数为0.4A。求:
(1)电源电压;
(2)为保证电路安全,当开关S、S1均闭合时,电流表的示数变化范围。
4、如图所示的电路中,电源两端电压保持不变,电阻R1、R2分别为20Ω和30Ω,只闭合开关S1时,电流表的示数为0.3A,求:
(1)电源两端的电压;
(2)只闭合开关S2时,电流表的示数;
(3)开关S1、S2均闭合时,电流表的示数。
5、如图所示电路中,闭合开关S,电压表V1、V2的示数分别为6V和4V,电流表的示数是0.4A,求:
(1)电源电压;
(2)通过电阻R1的电流;
(3)电阻R2的阻值。
四、实验探究(3小题,每小题5分,共计15分)
1、小明用如图所示的电路测量定值电阻R的值。
(1)闭合开关前,应将滑动变阻器的滑片P移动至______。(选填“A”或“B”)端;
(2)某次实验中,移动滑片使电压表示数为2.0V,此时电流表的指针位置如图所示,则电流表的示数为______A,本次测得R的阻值为______Ω;
(3)请你提出一种减小测量误差的措施______。
2、为探究导体电阻大小的影响因素,某同学利用同种合金材料制成的a、b、c三条电阻丝(不考虑温度对电阻的影响)进行实验,a、b长度相同,b、c粗细相同,如图1所示。连接电路,分别接入电阻丝a、b、c,闭合开关后电流表的三次示数如图2所示。
(1)根据示数可以得出以下结论:
①电阻大小不仅跟导体横截面积有关,还跟导体______有关。
②______电阻丝的阻值最小(选填“a”“b”“c”)。
(2)该同学更换了电源和电流表,添加了电压表和滑动变阻器,设计了图3(甲)所示的电路来测量电阻丝的电阻。
①图3(乙)是根据图3(甲)连接的实物图,请在错误的导线上打“×”并连接正确______。
②闭合开关后,当滑片P向右移动时,电压表示数______(选填“变大”“变小”“不变”);当滑片P移到某一位置时,电压表的示数为1.2V,电流表的示数如图丙所示,则Ra=______Ω;接着他多次改变滑片位置测量a电阻丝的电阻值,并求出平均值Ra′,其目的是______;
③若电源电压为6V,Ra′=Ra且保持不变,要使图3(乙)连接方式中各电路元件安全,则滑动变阻器的最大值应不小于______Ω。
3、小龙在实验室用如图所示的电路进行“探究电流与电压、电阻的关系”,实验器材:电源、开关、导线若干,滑动变阻器铭牌上有“20Ω 1A”字样,四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。相关操作步骤如下:
(1)连接完电路,小龙将电源电压调节为3V,把滑片移到阻值最大端后闭合开关;
(2)探究电流与电压的关系时,小龙通过调节滑动变阻器的滑片P,测出定值电阻R两端的电压和对应的电流如下表所示。老师检查后,给他指出某次数据不是真实的实验数据,不真实的数据是第______次;
实验次数 1 2 3 4
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.1 0.2 0.3 0.4
分析表中数据,可以得到的结论是:当导体的电阻一定时,通过导体的电流与导体两端的电压成______(选填“正比”或“反比”);
(3)在进行探究电流与电阻关系的实验时,小龙先将5Ω的定值电阻接入电路,闭合开关适当移动滑片后,记录电流表的示数为0.2A。再用10Ω的定值电阻替换5Ω的定值电阻接入电路,闭合开关后电压表示数将______(选填“变大”、“不变”或“变小”),他需将滑片P向______(选填“右“或“左”)移动,使电压表的示数U0=______V,再记录下电流表的示数;小龙继续用15Ω的定值电阻替换10Ω的定值电阻,闭合开关后调节滑动变阻器,发现电压表示数始终不能调节为U0。为了用四个定值电阻都能顺利完成探究,小龙想到了如下调整方案,你认为可行的是______(多选,填写字母番号);
A.如果只调整电压表的示数,则应控制电压表示数U0的范围为1.5V~3V
B.如果只更换滑动变阻器,则更换的滑动变阻器最大阻值不小于40Ω
C.如果只调节电源电压,则电源电压调节的范围是1V~2V
(4)小龙完成上述实验后,将如图所示电路中的电源电压调节为6V不变,再将定值电阻换接为电阻箱R0(阻值只能在0≤R0≤100Ω范围内进行调节),其它器材及连接情况均不变(滑动变阻器最大阻值20Ω,电压表量程0~3V,电流表量程0~0.6A)。若闭合开关后,在移动滑片P的过程中,电流表示数均能调节到0.2A。在确保电路安全的情况下,在调节电阻箱及移动滑片P的过程中,电阻箱R0的阻值调节范围为______Ω,滑动变阻器两端的最大电压为______V。
-参考答案-
一、单选题
1、C
【详解】
如图所示,R1与R2串联,电压表测R1两端电压,开关S闭合后,当滑动变阻器的滑片由右端向左端时,滑动变阻器接入的电阻变小,电路中总电阻变小,根据欧姆定律可知,当电压一定时,电路中电流变大,即电流表示数变大;而R1的电阻一定,电流变大,则两端电压变大,即电压表示数变大。故ABD不符合题意,C符合题意。
故选C。
2、D
【详解】
A.手机充电器长时间插在电源插孔上会发热,引起线路安全事故,故A不符合题意;
B.发现有人触电时,应赶快切断电源或用干燥木棍将电线挑开,不能用手直接拉,防止施救者也触电,故B不符合题意;
C.家庭中的空气开关突然跳闸,是由于短路或总功率多大等原因导致电流过大形成的,所以应该先检查电路的故障,排除故障后,再将空气开关复位,故C不符合题意;
D.插座、导线和家用电器等达到使用寿命后继续使用,容易造成触电事故,故D符合题意。
故选D。
3、B
【详解】
A.湿抹布能导电,用湿麻布擦拭亮着的台灯和插座容易造成触电,不符合安全用电的原则,故A不符合题意;
B.金属外壳一定要接地,这样可以避免带有金属外壳的用电器漏电时发生触电事故,符合安全用电的原则。故B符合题意;
C.当发现有人触电时,应立即采取措施是迅速切断电源或用绝缘体挑开电线,不能用手拉开电线和触电的人,这样自己也会触电。故C不符合题意;
D.用铜丝代替保险丝,发生事故时不能及时熔断,不符合安全用电原则。故D不符合题意。
故选B。
4、A
【详解】
A.由图可知,电压表与灯L2并联,测L2两端的电压,只闭合开关S1,灯L1断路,只有灯L2发光,电压表示数等于电源电压,闭合开关S2后,灯L1、L2并联,互不干扰,灯L2亮度不变,故A正确;
B.在闭合开关S2后,电流表接在干路,灯L1、L2并联,电路总电阻减小,电源电压不变,根据欧姆定律,干路电流变大,所以电流表示数变大,故B错误;
C.由于灯L1、L2并联,电压表示数还是等于电源电压,所以电压表示数不变,故C错误;
D.由于电压表示数不变,电流表示数变大,所以电压表与电流表示数之比变小,故D错误。
5、C
【详解】
A.零线与地线之间的电压为0V,故A错误;
B.电冰箱接入三孔插座后其外壳应与地线相连,故B错误;
C.断开开关S时,a点可看作在火线上,b点看作在零线上,所以用测电笔接触a点氛管发光,接触b点氛管不发光,故C正确;
D.若电灯短路,则电路中电流会过大,保险丝会烧断,所以闭合开关S时,电灯不亮,保险丝未烧断,不可能是因为电灯短路,故D错误。
故选C。
6、B
【详解】
A.该公式仅适用于纯电阻电路,故A错误;
B.由该公式的变形式可知,导体的电阻可以用导体两端电压除以通过导体的电流,即可测量出导体的电阻,故B正确;
C.导体的电阻与导体两端的电压无关,故C错误;
D.导体的电阻与电压和电流没有关系,与导体材料、长度、横截面积、温度等有关,故D错误。
故选B。
7、C
【详解】
A.秋天落叶纷飞,是宏观物体的运动,不是分子的运动,故A不符合题意;
B.气体容易被压缩,说明分子间存在间隙,不属于分子热运动,故B不符合题意;
C.百合花散发着浓郁的香气,是气体分子无规则运动的结果,属于分子热运动,故C符合题意;
D.把瓶子中的水倒入杯中,属于机械运动,不是分子热运动,故D不符合题意。
故选C。
8、A
【详解】
A.由电路图可知,此时气敏电阻与定值电阻串联,电压表测定值电阻两端电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,由串联电路电阻分压规律可知,此时定值电阻两端电压变大,故电压表的示数变大,故A符合题意;
B.由电路图可知,此时气敏电阻与定值电阻串联,电压表测气敏电阻两端电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,由串联电路电阻等分压规律可知,此时气敏电阻两端电压变小,故电压表示数变小,故B不符合题意;
C.由电路图可知,此时气敏电阻与定值电阻并联在电源两端,电压表测电源电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,而此时电源电压不变,故电压表示数不变,故C不符合题意;
D.由电路图可知,此时气敏电阻与定值电阻串联,电压表测电源电压,当酒精气体的浓度变大时,此时气敏电阻的阻值变小,而此时电源电压不变,故电压表示数不变,故D不符合题意。
故选A。
9、B
【详解】
A.当开关闭合时,R0短路,电压表测电源电压,设此时示数为U1,当开关断开时,R0与Rx串联,电压表测Rx的电压,设此时示数为U2,则此时R0两端的电压为U1﹣U2。根据串联分压可列出等式
推导得出
此电路可以测出Rx阻值,故A不符合题意;
B.当开关闭合时,Rx被短路,电压表测电源电压,当开关断开时,Rx与R0串联,电压表仍测电源电压,无法推导出通过Rx的电流,故此电路不能测出Rx阻值,故B符合题意;
C.当开关掷到1挡时,只有Rx接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2挡时,Rx与R0串联,电压表测Rx的电压,设此时示数为U2,测量电阻的原理与选项A相同,此电路可以测出Rx阻值,故C不符合题意;
D.当开关掷到1挡时,只有R0接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2挡时,Rx与R0串联,电压表测R0的电压,设此时示数为U2,则此时Rx两端电压为U1﹣U2。测量电阻的原理与选项A相同,此电路可以测出Rx阻值,故D不符合题意。
故选B。
10、C
【详解】
电阻的大小与导体的长度、材料和横截面积有关,某导线长度4m,电阻5Ω,若把它均匀拉长后使用,则它的长度变长,横截面积变小,所以导线的电阻变大,电阻一定大于5Ω,故C符合题意。
故选C。
二、填空题
1、地/保护接地线 乙
【详解】
[1]三孔插座接线是左零右火上接地,图甲的1孔处于最上方位置,可以判断1孔应接地线。
[2]测电笔的笔尖接触被测导线,手接触尾部金属体,乙图是正确使用方法,丙图中手没有接触笔尾金属体。
2、并联 串联 并联
【详解】
[1]家庭电路中各用电器是单独工作,互不影响的,所以并联连接。
[2]开关要控制电灯的通断,应跟电灯串联。
[3]由题意知,插线板上的指示灯和插孔的工作互不影响,是并联连接。
3、1258
【详解】
由图得,电阻箱的示数为
4、315
【详解】
由图中可知,电阻箱的读数为
R=0×1000Ω+3×100Ω+1×10Ω+5×1Ω=315Ω
5、1 6
【详解】
[1]把“6V 3W”的小灯泡接在AB间,CD间接电流表,闭合开关S,小灯泡与定值电阻并联,小灯泡正常发光,则小灯泡的电压为6V,定值电阻R0的电压为6V,则通过定值电阻R0的电流为
小灯泡的电流为
电流表测量干路电流,故电流表的示数为
[2]由于小灯泡与定值电阻并联,小灯泡的电压等于电源电压,等于6V。
三、计算题
1、(1)1.76Ω;(2)1.76Ω;(3)见解析
【详解】
解:(1)灯泡正常发光时的电压UL=3V,电流IL=1.7A,根据可得,灯泡正常发光时的电阻为
(2)根据串联电路中总电压等于各分电压之和可得串联电阻两端的电压
UR=U﹣UL=6V﹣3V=3V
因为串联电路中各处的电流相等,则
IR=IL=1.7A
根据可得串联电阻的阻值
(3)由图可知:滑动的变阻器允许通过的最大电流为1A,则小于灯泡正常工作电流IL=1.7A,所以,不能从该滑动变阻器上取一段长度适当的电阻丝直接与灯泡串联接入电源电压为6V的电路中,使该灯泡正常发光。
答:(1)该灯泡正常发光时的电阻是1.76Ω;
(2)如果我们实验室中只有电压为6V的学生电源,要使这个小灯泡正常工作,需要串联一个1.76Ω的电阻;
(3)不可行,滑动的变阻器允许通过的最大电流小于灯泡正常工作电流。
2、(1)10Ω;(2)5Ω
【详解】
解:(1)由图可知,两电阻串联,电压表V1测电阻R1两端的电压,电压表V2测电阻R2两端的电压,电阻R1的阻值为
(2)电压表V2的示数为
U2=U-U1=6V-4V=2V
电阻R2的阻值为
答:(1)电阻R1的阻值为10Ω;
(2)电阻R2的阻值为5Ω。
3、(1)6V;(2)
【详解】
解:(1)当开关S闭合,S1断开时,电路为R1的简单电路,电流表测电路中的电流,则根据欧姆定律可得,电源电压为
(2)当开关S、S1均闭合时,两电阻并联,电流表测干路电流,由于电流表量程为“”,为保证电路安全,则电流表的最大示数为
因并联电路各支路独立工作、互不影响,所以,通过R1的电流不变,当滑动变阻器接入电路在的电阻最大时通过滑动变阻器的电流最小,干路电流也最小,为
则电流表的最小示数为
所以,电流表的示数变化范围为。
答:(1)电源电压为6V;
(2)为保证电路安全,当开关S、S1均闭合时,电流表的示数变化范围为。
4、(1)6V;(2)0.2A;(3)0.5A
【详解】
解:(1)只闭合开关S1时,只有电阻R1接入电路中,电流表测的是通过电阻R1的电流,由可得,电源两端的电压为
(2)只闭合开关S2时,只有电阻R2接入电路中,电流表测的是通过电阻R2的电流,因此电流表的示数为
(3)开关S1、S2均闭合时,电阻R1和R2并联,因此电阻R1和R2两端的电压仍然为电源电压6V。根据并联电路中电流的规律可知电流表的示数为各支路电流之和。即
答:(1)电源两端的电压为6V;
(2)只闭合开关S2时,电流表的示数为0.2A;
(3)开关S1、S2均闭合时,电流表的示数为0.5A。
5、(1)10V;(2)0.4A;(3)10Ω
【详解】
解:(1)由图可知,闭合开关S,该电路为R1和R2的串联电路,电流表测电路中的电流,电压表V1测R1两端的电压,电压表V2测R2两端的电压,依题意得,电源电压为
(2)已知电流表的示数为0.4A,即电路中的电流为0.4A,串联电路中电流处处相等,因此通过电阻R1的电流为0.4A。
(3)由可知电阻R2的阻值为
答:(1)电源电压为10V;
(2)通过电阻R1的电流为0.4A;
(3)电阻R2的阻值为10Ω。
四、实验探究
1、B 0.16 12.5 多次测量后求平均值
【详解】
(1)[1]闭合开关前,滑动变阻器的滑片应滑到阻值最大处,保护电路,即最右端B处。
(2)[2]电流表选用小量程,分度值为0.02A,此时电流表的指针位置如图所示,则电流表的示数为0.16A。
[3]电压表示数为2.0V,电流表的示数为0.16A,根据欧姆定律可得
(3)[4]可以通过多次测量求平均值来减小测量误差。
2、长度 c 变小 4 减小误差 6
【详解】
(1)[1] b、c的粗细相同,材料相同,长度不同,b、c两次的电表示数不同,故可知,电阻的大小跟导体的长度有关。
[2]由图2可知,c电阻丝接入电路中时,电路中的电流最大,电源的电压一定时,由可知,c电阻丝的电阻最小。
(2)[3]根据图3(甲)的电路图可知,电压表测的是电阻丝两端的电压,而图3(乙)中的电流没有从电压表的正极流入,故错误,需将连接在电压表负极柱上的导线连接在正极柱上,此外由滑动变阻器连接方式可知,不能同时连接在下接线柱上,由图3(甲)知,滑动变阻器向右移动时,电阻变大,故将滑动变阻器右边下接线柱改为右边上接线柱。
[4]闭合开关后,当滑片P向右移动时,变阻器接入电路中的电阻变大,电路的总电阻变大,由可知,电路中的电流变小,a电阻丝两端的电压变小,即电压表的实数变小。
[5]当滑片P移动到某一位置时,电压表的示数为1.2V,由图丙可知,电流表量程为0-0.6A,分度值为0.02A,电路中的电流为0.3A,则a电阻丝的阻值
[6]他多次改变滑片的位置测量a电阻丝的电阻值,并求出平均值Ra′,其目的时减小误差。
[7]若电源电压为6V, Ra′=Ra且保持不变,当电压表的示数,电路中的电流
所以,电路中的而最大电流为0.6A,此时滑动变阻器接入电路中的电阻最小,此时电路的总电阻
因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中最小电阻
则滑动变阻器的最大值应不小于6Ω。
3、1 正比 变大 左 1 ABC 10~15Ω 4
【详解】
(2)[1][2]第一次数据是编造的,因为当电流为0.1A时,电源电压为3V,则总电阻为
定值电阻的阻值为
则此时滑动变阻器的阻值为
而滑动变阻器的最大值只有20Ω,故第一次实验是编造的;分析表格中的数据可知,电压与电流之比是一个定值,故结论是当电阻一定时,电流与电压成正比。
(3)[3][4][5][6]根据串联分压,电阻变大,电阻两端的电压变大,故用10Ω的定值电阻替换5Ω的定值电阻接入电路,电压表示数变大;探究电流与电阻的关系,需要控制电压不变,而此时电压表的示数变大,故他需将滑片P向左移动,让滑动变阻器接入的阻值变大,分担更多的电压;当电阻为5Ω时,电流为0.2A,说明电阻两端的电压为
探究电流与电阻的关系,一定要控制电压不变,故更换10Ω的电阻后,也需要电阻两端的电压变为1V;为了使4个电阻都完成实验可以采取下列方式
A.如果只调整电压表的示数,则应控制电压表示数U0的范围为1.5V时,滑动变阻器两端的电压也为1.5V,那么电阻和滑动变阻器接入阻值之比为
当定值电阻为20Ω时,滑动变阻器也可以为20Ω,可以完成实验,当控制电压表示数U0的范围为3V时,不需要滑动变阻器即可完成实验,故A符合题意;
B.如果只更换滑动变阻器,根据电阻之比等于电压之比,滑动变阻器和定值电阻的比值是一个定值,该定值为
由于定值电阻最大为20Ω,故也需要一个更大的滑动变阻器,滑动变阻器的阻值为
整理可得
故B符合题意;
C.如果只调节电源电压,将电源电压调节为1V,可以直接实验,不需要使用滑动变阻器,若将电源调节为2V,则滑动变阻器需要分担1V的电压,即定值电阻与滑动变阻器的电压之比为,那么电阻之比也为,当定值电阻为20Ω,滑动变阻器也为20Ω,刚好完成实验,故C符合题意。
故选ABC。
(4)[7][8]电阻箱R0与滑动变阻器串联,电压表并联在定值电阻两端,若闭合开关后,在移动滑片P的过程中,电流表示数均能调节到0.2A,说明此时的总电阻能够达到
滑动变阻器的最大值为20Ω,故电阻箱的最小值为
当电阻箱的阻值变大时,电压表的示数变大,根据电压表的量程可知,电压表的最大示数为3V,而电源电压为6V,那么滑动变阻器分担的电压为
若闭合开关后,在移动滑片P的过程中,电流表示数均能调节到0.2A,则此时总电阻为30Ω,根据串联分压,电压之比即为电阻之比,那么此时电阻箱的阻值为
故电阻箱能够调节的范围为10~15Ω;当滑动变阻器的阻值最大为20Ω,此时电阻箱的阻值最小,最小值为10Ω,且此时的电流为0.2A,则滑动变阻器两端的最大电压为
