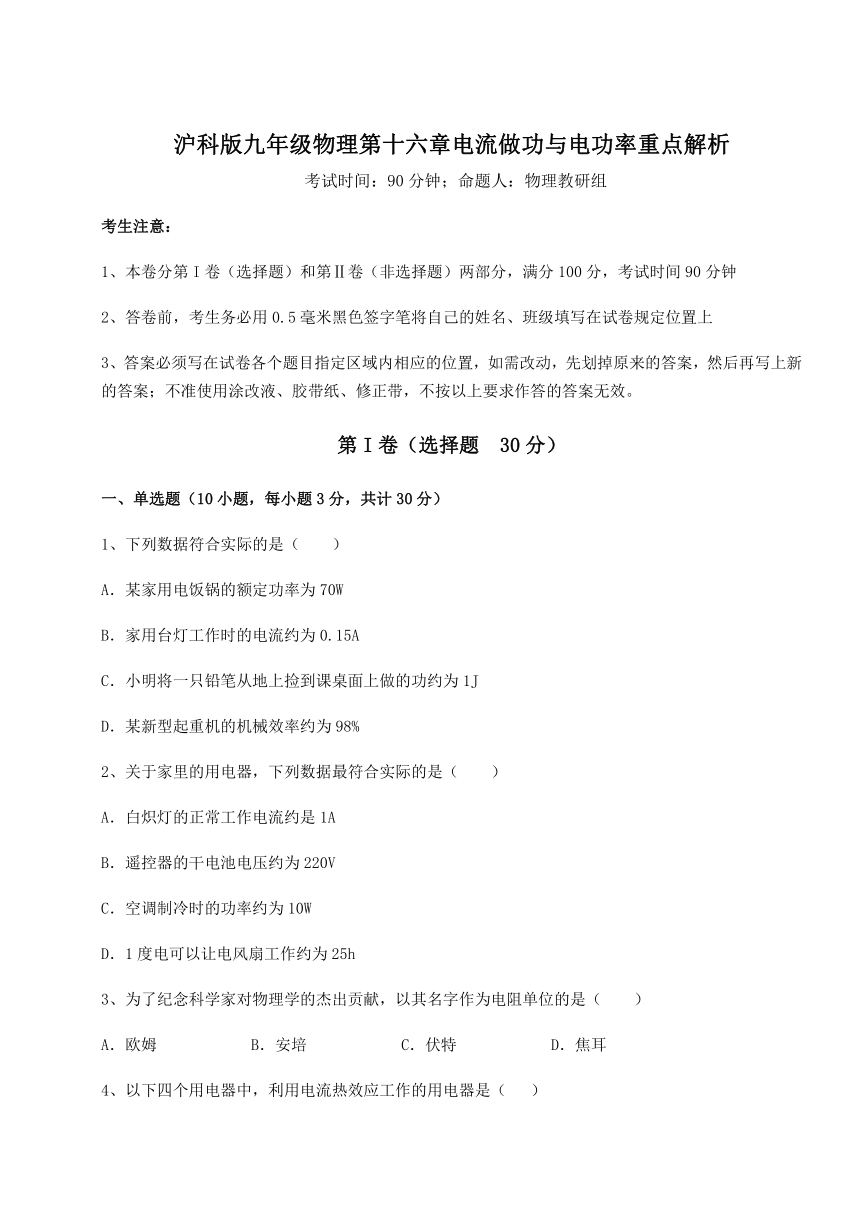

沪科版九年级物理第十六章电流做功与电功率重点解析
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、下列数据符合实际的是( )
A.某家用电饭锅的额定功率为70W
B.家用台灯工作时的电流约为0.15A
C.小明将一只铅笔从地上捡到课桌面上做的功约为1J
D.某新型起重机的机械效率约为98%
2、关于家里的用电器,下列数据最符合实际的是( )
A.白炽灯的正常工作电流约是1A
B.遥控器的干电池电压约为220V
C.空调制冷时的功率约为10W
D.1度电可以让电风扇工作约为25h
3、为了纪念科学家对物理学的杰出贡献,以其名字作为电阻单位的是( )
A.欧姆 B.安培 C.伏特 D.焦耳
4、以下四个用电器中,利用电流热效应工作的用电器是( )
A.电风扇 B.空调 C.电视机 D.电水壶

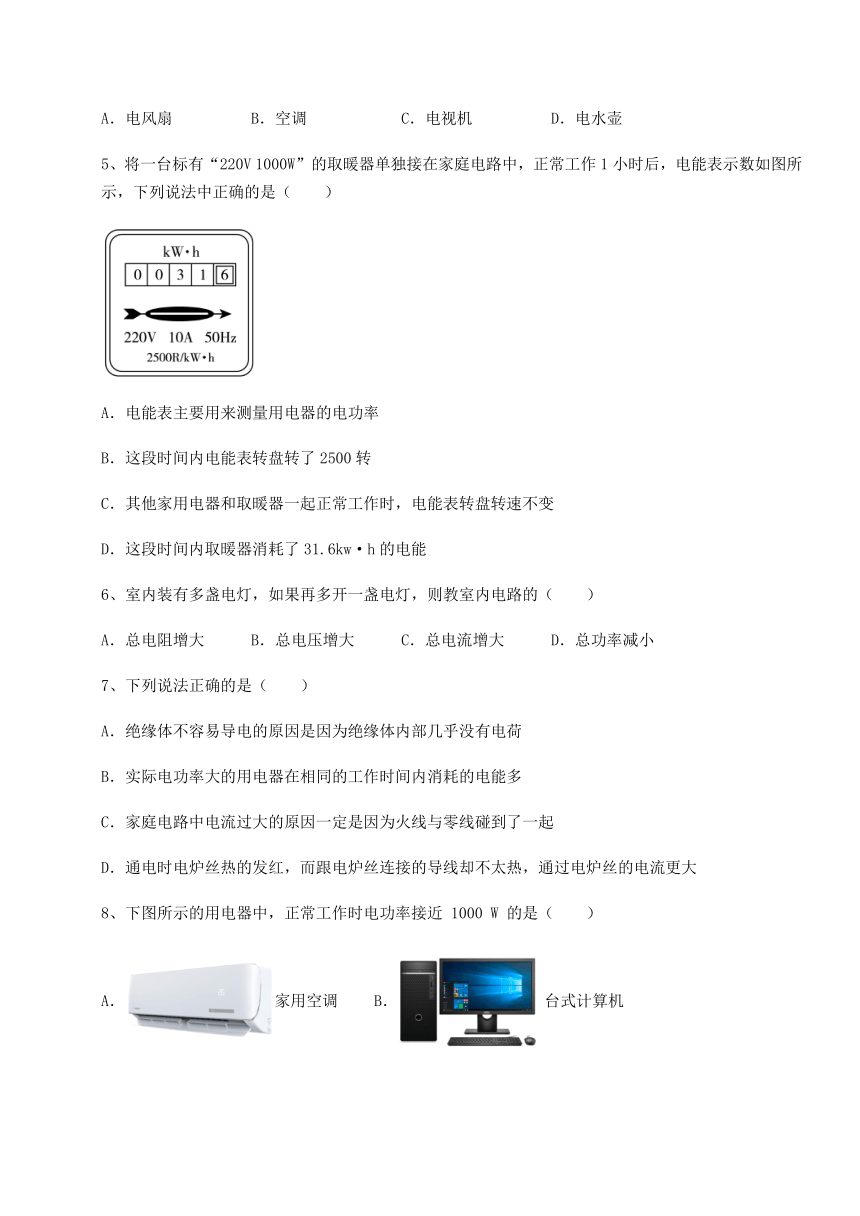

5、将一台标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时后,电能表示数如图所示,下列说法中正确的是( )
A.电能表主要用来测量用电器的电功率
B.这段时间内电能表转盘转了2500转
C.其他家用电器和取暖器一起正常工作时,电能表转盘转速不变
D.这段时间内取暖器消耗了31.6kw·h的电能
6、室内装有多盏电灯,如果再多开一盏电灯,则教室内电路的( )
A.总电阻增大 B.总电压增大 C.总电流增大 D.总功率减小
7、下列说法正确的是( )
A.绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷
B.实际电功率大的用电器在相同的工作时间内消耗的电能多
C.家庭电路中电流过大的原因一定是因为火线与零线碰到了一起
D.通电时电炉丝热的发红,而跟电炉丝连接的导线却不太热,通过电炉丝的电流更大
8、下图所示的用电器中,正常工作时电功率接近 1000 W 的是( )
A.家用空调 B.台式计算机
C.台灯 D.电风扇

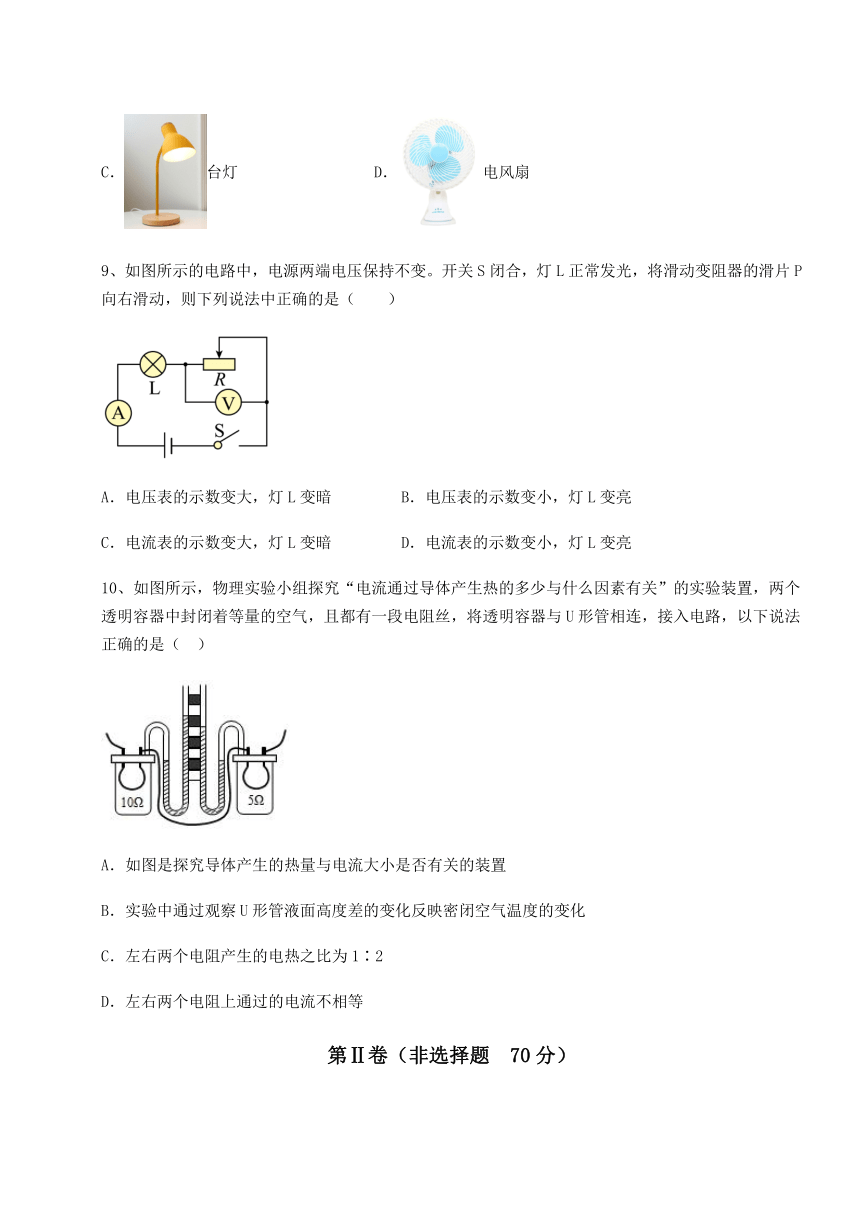

9、如图所示的电路中,电源两端电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电压表的示数变大,灯L变暗 B.电压表的示数变小,灯L变亮
C.电流表的示数变大,灯L变暗 D.电流表的示数变小,灯L变亮
10、如图所示,物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置,两个透明容器中封闭着等量的空气,且都有一段电阻丝,将透明容器与U形管相连,接入电路,以下说法正确的是( )
A.如图是探究导体产生的热量与电流大小是否有关的装置
B.实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化
C.左右两个电阻产生的电热之比为1∶2
D.左右两个电阻上通过的电流不相等
第Ⅱ卷(非选择题 70分)

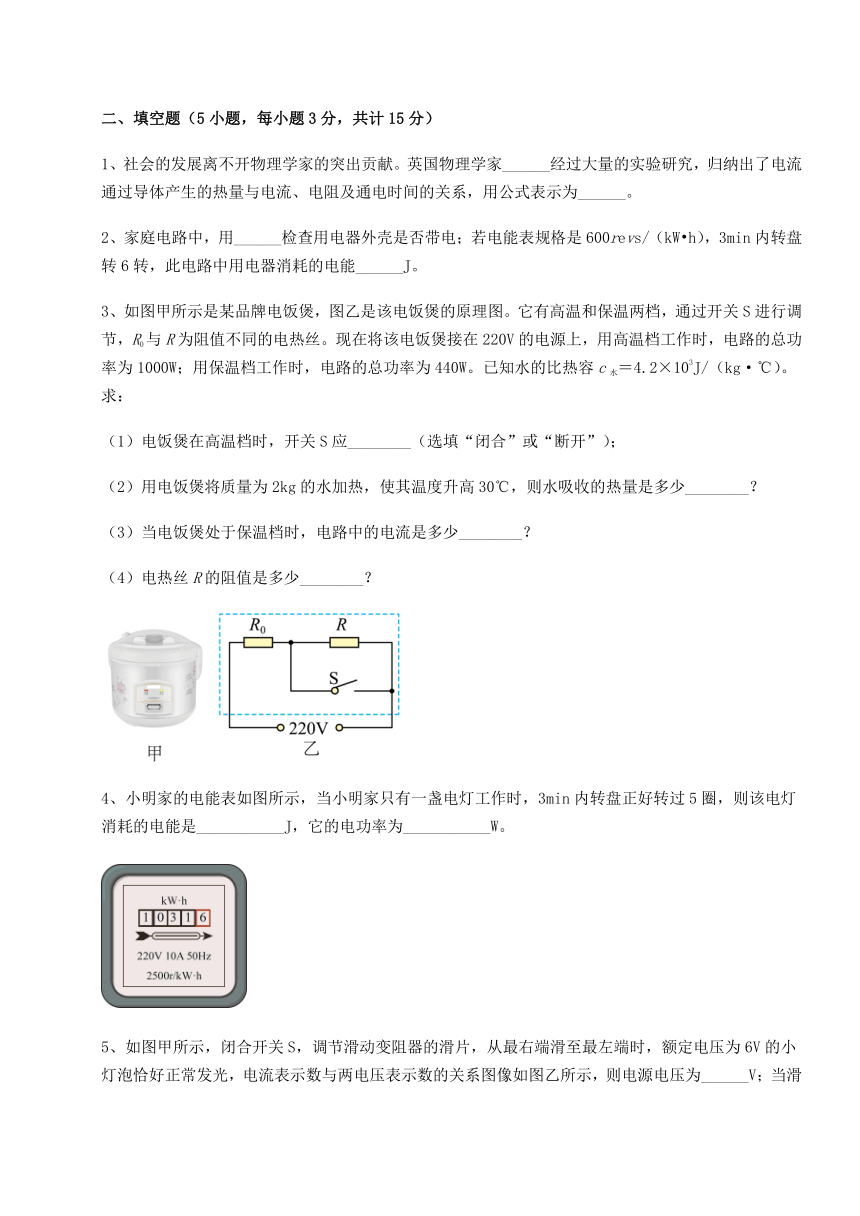

二、填空题(5小题,每小题3分,共计15分)
1、社会的发展离不开物理学家的突出贡献。英国物理学家______经过大量的实验研究,归纳出了电流通过导体产生的热量与电流、电阻及通电时间的关系,用公式表示为______。
2、家庭电路中,用______检查用电器外壳是否带电;若电能表规格是600revs/(kW h),3min内转盘转6转,此电路中用电器消耗的电能______J。
3、如图甲所示是某品牌电饭煲,图乙是该电饭煲的原理图。它有高温和保温两档,通过开关S进行调节,R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上,用高温档工作时,电路的总功率为1000W;用保温档工作时,电路的总功率为440W。已知水的比热容c水=4.2×103J/(kg·℃)。求:
(1)电饭煲在高温档时,开关S应________(选填“闭合”或“断开”);
(2)用电饭煲将质量为2kg的水加热,使其温度升高30℃,则水吸收的热量是多少________?
(3)当电饭煲处于保温档时,电路中的电流是多少________?
(4)电热丝R的阻值是多少________?
4、小明家的电能表如图所示,当小明家只有一盏电灯工作时,3min内转盘正好转过5圈,则该电灯消耗的电能是___________J,它的电功率为___________W。

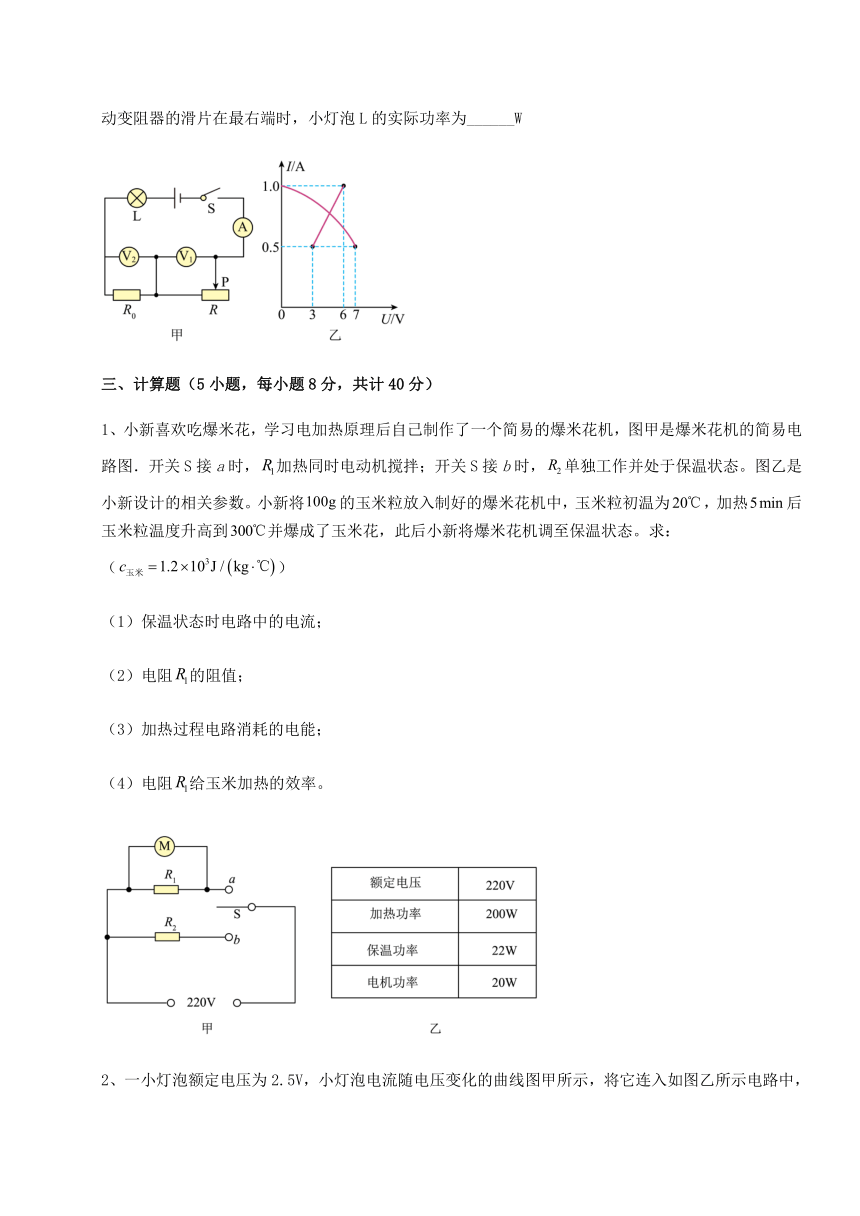

5、如图甲所示,闭合开关S,调节滑动变阻器的滑片,从最右端滑至最左端时,额定电压为6V的小灯泡恰好正常发光,电流表示数与两电压表示数的关系图像如图乙所示,则电源电压为______V;当滑动变阻器的滑片在最右端时,小灯泡L的实际功率为______W
三、计算题(5小题,每小题8分,共计40分)
1、小新喜欢吃爆米花,学习电加热原理后自己制作了一个简易的爆米花机,图甲是爆米花机的简易电路图.开关S接a时,加热同时电动机搅拌;开关S接b时,单独工作并处于保温状态。图乙是小新设计的相关参数。小新将的玉米粒放入制好的爆米花机中,玉米粒初温为,加热后玉米粒温度升高到并爆成了玉米花,此后小新将爆米花机调至保温状态。求:()
(1)保温状态时电路中的电流;
(2)电阻的阻值;
(3)加热过程电路消耗的电能;
(4)电阻给玉米加热的效率。
2、一小灯泡额定电压为2.5V,小灯泡电流随电压变化的曲线图甲所示,将它连入如图乙所示电路中,电源电压为6V且保持不变。求:
(1)小灯泡的额定功率?
(2)为保证小灯泡正常发光,此时滑动变阻器连入电路的电阻大小?
(3)当电流表的示数为0.15A时,电路在1min内消耗的电能?
3、如图所示电路中电源电压保持不变,灯泡标有“20V 40W”字样,灯丝电阻不随温度改变,R1阻值为20Ω,滑动变阻器标有“50Ω 1A”字样,电流表量程为0~3A,电压表量程为0~24V。求:
(1)灯丝电阻RL;
(2)只闭合开关S、S1,电流表示数为1A,电源电压U是多少?
(3)只闭合开关S、S2,在电路安全的前提下,灯泡实际功率的取值范围是多少?
4、下表所示是某校教室安装的直饮水机铭牌部分参数,请根据参数回答下列问题:
(1)它将满的一壶水从30℃加热至70℃消耗电能多少?(不计热量损失)(c水=4.2×103J/(kg·℃)
(2)若该机内部电路如图所示,请结合电路分析说明各个开关处于什么状态时,电路处于加热状态
(3)若R1:R2=99:1,则电路的保温功率是多大?
5、南开中学物理科技小组设计了一个如图甲所示的电子身高测量仪,用粗细均匀的电阻丝代替滑动变阻器,将电压表改装成身高显示仪,电压表示数随身高变化的规律如图乙所示。已知电阻丝R足够长,每1cm的阻值大小为0.1Ω,电压表量程为“0~15V”,电流表量程为“0~3A”,身高为170cm的同学站上去后电压表示数为9V,电流表示数为1A。求:
(1)该测量仪可测量的身高最小值h0;
(2)电源电压U和定值电阻R0的大小;
(3)科技小组成员在调试身高测量仪的过程中发现,被测者身高改变时电流表和电压表的示数均会发生改变,但两电表示数的乘积却可能不变;若身高不同的小南和小开站上该测量仪后,均能使两电表示数乘积为9,求小南和小开的身高差。
四、实验探究(3小题,每小题5分,共计15分)
1、某实验小组的同学在探究“电流通过导体产生的热量与什么因素有关”时采用了如图甲乙所示的实验装置。
(1)实验时通过观察U形管中______的变化来比较电流通过电阻丝产生的热量的多少;
(2)通过分析可知,乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与______的关系;
(3)同学们又设计了另一套装置,如图丙所示。在两个相同的烧瓶中装有质量______(选填“相等”或“不等”)的______(选填“同种”或“不同”)液体,瓶中各放置一根电阻丝,且R甲>R乙,这样的装置可以研究电流产生的热量与______的关系。
2、在“测量小灯泡电功率”的实验中,电源电压恒为3V,小灯泡的额定电压为2.5V,滑动变阻器的规格为“20Ω1A”。
(1)如图甲所示,为确保电路安全,连接电路时开关应断开,滑动变阻器的滑片P应滑到______(选填“A”或“B”)端;
(2)实验中,闭合开关,移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示。要测量小灯泡的额定功率,应将滑片适当向______(选填“左”或“右”)滑动;
(3)图丙是小灯泡的电流随电压变化关系的图象,根据图象可知,小灯泡的额定功率为______W;
(4)测量小灯泡的电功率______(选填“需要”或“不需要”)多次测量求平均值;原因是:______;
(5)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小,相应的小灯泡的阻值变化,则______(选填“>”、“<”或“=”);
(6)实验结束后,某同学设计了如图丁的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V,定值电阻R的阻值为10Ω。请帮助他完成以下实验步骤:
①开关S、S1闭合,断开,调节滑动变阻器的滑片,使电压表的示数为_______V时,灯泡正常发光;
②保持滑片位置不动,开关S、S2闭合,S1断开,此时电压表示数为4V;再将滑动变阻器的滑片移至最______(选填“左”或“右”)端,此时电压表示数为7V;
③小灯泡的额定功率为P额=______W。
3、新冠疫情期间,电子体温计是方便快捷的测温仪器,小华与小明从网上查阅说明书得知,电子体温计的探测是热敏电阻,他们买来两个相同的热敏电阻Rx,放入各自准备的恒温箱内(虚线所示),通过调节恒温箱内的温度,测量热敏电阻在不同温度时的阻值,小华使用R1=100Ω设计了甲所示电路,并将实验数据记录于表一中,小华对表一中的数据深感疑惑,老师告诉他,小华使用的是恒流电源(提供恒定电流的电源),小明则利用恒压电源(提供恒定电压的电源)和定值电阻R2设计了如图乙所示的电路,并将实验数据记录于表二中,回到教室,才发现没有记录电源的电压和R2的阻值。
表一:
t/℃ 32 42
U1/V 2 2
U/V 14 10
表二:
t/℃ 32 42
Ux/V 9 8
(1)热敏电阻在32℃时电阻为______Ω,42℃时阻值为______Ω;
(2)在表格中记录的温度围内,小华设计的电路消耗电功率的最大值为______W;
(3)小明设计的电路中恒压电源的电压为______V,定值电阻R2的阻值为______Ω。
-参考答案-
一、单选题
1、B
【详解】
A.家用电饭锅的额定功率在700W左右。故A不符合题意;
B.家用台灯正常工作时的电流约为0.15A左右,故B符合题意;
C.课桌的高度在0.8m左右,一支铅笔重约0.1N,将一支铅笔从地上拣到课桌上,做的功约为0.08J,故C不符合题意;
D.起重机虽然能够提起很重的货物,但由于机械结构复杂,其中自身重力、摩擦都很大,所以机械效率不高,达不到98%,故D不符合题意。
故选B。
2、D
【详解】
A.白炽灯的额定功率为40W,正常工作电流约
故A不符合题意;
B.遥控器的干电池电压约为1.5V,故B不符合题意;
C.空调制冷时的功率约为1000W,故C不符合题意;
D.电扇的额定功率约为40W,正常工作25h耗电约为
故 D符合题意。
故选D。
3、A
【详解】
A.欧姆是电阻的基本单位,故A符合题意;
B.安培是电流的基本单位,故B不符合题意;
C.伏特是电压的基本单位,故C不符合题意;
D.焦耳是功和各种能量的基本单位,故D不符合题意。
故选A。
4、D
【详解】
A.电风扇工作时,主要将电能转化为机械能,不是利用电流热效应工作的,故A不符合题意;
B.空调主要是把电能转化为机械能,不是利用电流热效应,故B不符合题意;
C.电视机工作时将电能转化为光能和声能,不是利用电流热效应工作,故C不符合题意;
D.电水壶工作时主要把电能转化为内能,是利用电流热效应工作的,故D符合题意。
故选D。
5、B
【详解】
A.电能表是用来测量用电器消耗的电能的,故A错误;
BD.根据公式可知,标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时消耗的电能
W=Pt=1kW×1h=1kW·h
由电能表盘参数可知,用电器每消耗1kW·h电能,电能表转盘转2500转,这段时间取暖器消耗了1kW·h电能,因此电能表转盘转了2500转,故B正确,D错误;
C.电能表转速越快,表明消耗电能的速度越快,即电功率越大。其他家用电器和取暖器一起正常工作时总功率比较大,因此电能表转盘转速会较快。故C错误。
故选B。
6、C
【详解】
室内的电灯并联,室内装有多盏电灯,如果再多开一盏电灯,则教室内电路的总电压不变,总电阻变小,由欧姆定律得,总电流变大;由得,电路的总功率变大,故ABD不符合题意,C符合题意。
故选C。
7、B
【详解】
A.绝缘体不容易导电的原因是因为绝缘体内部几乎所有电荷被束缚在原子核周围,不能自由移动,不是没有电荷,故A错误;
B.由电功率的公式可得,在相同时间内,消耗的电能与实际功率成正比,所以实际电功率大的用电器在相同的工作时间内消耗的电能多,故B正确;
C.家庭电路中电流过大的原因可能是短路,也可能是总功率过大造成的,故C错误;
D.电炉丝与导线是串联的,根据串联电路电流的规律,在串联电路中电流强度处处相等,故D错误。
故选B。
8、A
【详解】
A.家用空调的功率较大,约为1000W,故A符合题意;
B.台式计算机的功率约为200W,故B不符合题意;
C.台灯的功率约为30W,故C不符合题意;
D.电风扇的功率约为50W,故D不符合题意。
故选A。
9、A
【详解】
由图可知,小灯泡L和滑动变阻器串联,将滑动变阻器的滑片向右滑动时,滑动变阻器电阻变大,根据串联电路的分压原理可知,滑动变阻器两端的电压变大,即电压表示数变大,则根据串联电路中电压特点可知小灯泡两端电压将变小,又因为电路中总电阻变大,总电压不变,所以电流变小,根据公式P=UI可知,小灯泡的实际功率变小,因此亮度变暗,故A正确,BCD不符合题意。
故选A。
10、B
【详解】
AD.图中,两个电阻串联在电路中,通过两个电阻的电流相同,通电时间相同,电阻不同,探究的是导体产生的热量与电阻大小是否有关,故AD错误;
B.根据转换法可知,实验中通过观察U形管液面高度差的变化反映密闭空气温度的变化,故B正确;
C.由图可知,左侧的电阻值是右侧电阻值的2倍,电流和通电时间相同,根据Q=I2Rt可知,左右两个电阻产生的电热之比为2∶1,故C错误。
故选B。
二、填空题
1、焦耳 Q=I2Rt
【详解】
[1][2]英国物理学家焦耳做了大量实验,于1840年最先精确地确定了电流产生的热量和电流、电阻以及通电时间的关系,用公式表示为Q=I2Rt,这一发现发展了电热学理论,为电热应用做出了杰出的贡献。
2、试电笔 3.6×104
【详解】
[1]试电笔可以检查用电器外壳是否带电,用手接触试电笔笔尾金属体,笔尖接触用电器外壳,若氖管发光,则用电器外壳带电,若氖管不发光,则用电器外壳不带电。
[2]电能表规格是600revs/(kW h),3min内转盘转6转,此电路中用电器消耗的电能
3、闭合 2.52×105J 2A 61.6Ω
【详解】
(1)[1]根据得得当电路中总电阻越小时总功率越大。所以电饭煲在高温档时电路中的总电阻应该较小,故开关S应闭合。
(2)[2]根据得,水吸收的热量为
(3)[3]根据得,当电饭煲处于保温挡时,两电阻串联,电路中的电流为
(4)[4]当电饭煲处于高温挡工作时,只有R0接入电路,电热丝R0的阻值为
根据得,当电饭煲处于保温挡时,电路的总电阻为
故电热丝R的阻值是为
4、7200 40
【详解】
[1]该电灯消耗的电能
[2]它的电功率为
5、12 1
【详解】
由电路图可知,灯泡L、定值电阻R0和滑动变阻器R串联,电压表V1测R两端的电压,电压表V2测R0两端的电压,电流表测电路中的电流。
[1]当滑片位于最左端时,变阻器接入电路中的电阻为零,电压表示数V1为0,电路的电阻最小,此时电路中的电流最大,由图乙可知,电路中的最大电流
I大=1.0A
已知额定电压为6V的小灯泡恰好正常发光,则灯泡两端电压
UL=U额=6V
由图乙可知,电压表V2的示数为6V,因串联电路两端电压等于各部分电压之和,所以电源电压为
U=UL+U0=6V+6V=12V
[2]当滑片位于最右端时,滑动变阻器接入电路中的电阻最大,此时电路中的电流最小,由图乙可知,电路中的最小电流
I小=0.5A
电压表V1的示数为7V,电压表V2的示数为3V,因串联电路两端电压等于各部分电压之和,所以灯泡两端的实际电压为
UL实=U﹣U0′﹣UR=12V﹣3V﹣7V=2V
则灯泡的实际功率为
PL实=UL实I小=2V×0.5A=1W
三、计算题
1、(1)0.1A;(2)242Ω;(3);(4)56%
【详解】
解:(1)由图乙可知保温状态的功率为
根据得保温状态时电路中的电流
(2)由图乙知的加热功率为,根据得
(3)加热过程电热丝与电机M同时工作,电路的总功率:
电路消耗的总电能:
(4)加热过程中,玉米吸收的热量
加热过程电阻产生的热量
所以电阻给玉米粒加热的效率
答:(1)保温状态时电路中的电流为0.1A;
(2)电阻的阻值为242Ω;
(3)加热过程电路消耗的电能为;
(4)电阻给玉米加热的效率为56%。
2、(1)0.5W;(2)17.5Ω(3)54J
【详解】
解:(1)由图甲可知,当小灯泡两端电压为额定电压2.5V时,通过小灯泡的电流为0.2A,小灯泡的额定功率
(2)根据串联电路电压的规律,小灯泡正常发光时,滑动变阻器两端的电压为
因为滑动变阻器与小灯泡串联,所以通过滑动变阻器的电流
所以滑动变阻器连入电路的电阻为
(3)当电流表的示数为0.15A时,电路在1min内消耗的电能为
答:(1)小灯泡的额定功率为0.5W;
(2)为保证小灯泡正常发光,此时滑动变阻器连入电路的电阻大小为17.5Ω;
(3)当电流表的示数为0.15A时,电路在1min内消耗的电能为54J。
3、(1)10Ω;(2)30V;(3)3.6W~10W
【详解】
解:(1)由题意可知,灯丝的电阻
(2)只闭合开关S、S1时,灯泡和R1串联,电流表测得电路中的电流I=1A,电源电压
(3)只闭合开关S、S2时,灯泡和R2串联,电流表测得电路中的电流,电压表测R2两端得电压。灯泡正常工作时的电流
由题意可知,电路中的最大电流不能超过滑动变阻器允许通过的最大电流1A,此时灯泡两端的电压
R2两端电压
U2=U-UL=30V-10V=20V<24V
此时滑动变阻器的电阻
<50Ω
所以,此时灯泡的电功率最大为
当电压表示数达到最大值24V时,灯泡两端的电压
此时电路中的电流
此时滑动变阻器的电阻
所以,此时灯泡的电功率最小为
所以,灯泡实际功率的取值范围为3.6W~10W。
答:(1)灯丝电阻RL为10Ω;
(2)电源电压U为30V;
(3)只闭合开关S、S2,在电路安全的前提下,灯泡实际功率的取值范围是3.6W~10W。
【点睛】
4、(1)1.008×106J;(2)S1、S2均闭合;(3)20W
【详解】
解:(1)不计热量损失时,水吸收的热量等于饮水机消耗的电能,故有
W电=Q吸=cmt=4.2×103J/(kg·℃)×6kg×(70-30)℃=1.008×106J
(2)由公式可知,当电路中电阻最小时,电功率最大,因此,仅接入R2时功率最大,为加热状态,此时开关状态为:S1、S2均闭合。
(3)加热时,R2接入,电路总电阻为
R加=R2
保温时,R1、R2串联,电路总电阻为
R保=R1+R2=99R2+R2=100R2
由公式可得
则
答:(1)饮水机消耗电能为1.008×106J;
(2)S1、S2均闭合时电路处于加热状态;
(3)电路的保温功率是20W。
5、(1)80cm;(2)15V,;(3)50cm
【详解】
解:(1)由图可知,定值电阻R0与电阻丝R串联,电流表测电路电流,电压表测电阻丝R两端电压。根据题意由欧姆定律可得身高为170cm时R的阻值为
根据题意可知R接入电路的长度为
该测量仪可测量的身高最小值
(2)由乙图可知,当电压为5V时R接入的长度为
R此时的阻值为
此时电路中的电流为
根据串联电路的分压规律有
①
②
联立①②解得
,
(3)小南和小开测量身高时,两电表示数乘积均为9,即R的两次功率值均为9W,由欧姆定律及得
解得
或
故小南和小开的身高差为
答:(1)该测量仪可测量的身高最小值h0为80cm;
(2)电源电压U为15V,定值电阻R0的阻值是;
(3)小南和小开的身高差是50cm。
四、实验探究
1、液面高度差 电流大小 相等 同种 电阻
【详解】
(1)[1]实验时,不能直接比较哪个电阻丝产生的热量多,但两边容器中液体吸收的热量差异会使U形管中液面高度发生变化,所以可以通过U形管中液面高度差的变化来比较电流通过电阻丝产生的热量的多少。
(2)[2]乙图中,在右边容器的外部,将一个电阻丝和这个容器内的电阻丝并联,再与左边容器中的电阻丝串联,这样,两个容器中的电阻丝阻值相同,但流过的电流则不相等,所以乙图的实验装置是用来研究电流通过电阻丝产生的热量与电流的关系。
(3)[3][4]在图丙中,是通过比较两边烧瓶中温度计示数高低来比较两边烧瓶中电阻丝产生热量多少的,所以只有在两个相同的烧瓶中装有质量相等的同种液体才能进行比较。
[5]在图丙中,瓶中各放置一根电阻丝,R甲>R乙,串联在电路中,这样电流相等,电阻不等,加热相同的时间比较电流产生的热量的多少,所以该装置是研究电流产生的热量与电阻的关系。
2、B 左 0.625 不需要 见解析 >
6 左 0.9
【详解】
(1)[1]为保护电路,在闭合开关前,滑片应置于最大阻值处,由图可知,P应处于B端。
(2)[2]图乙中电压表选用0~3V的量程,分度值为0.1V,示数为1.8V,小于灯泡的额定电压2.5V,应增大灯泡的电压,根据串联电路电压的规律,应减小滑动变阻器的电压,由分压原理可知,应减小滑动变阻器连入电路中的电阻大小,故滑片向左移动,直到电压表示数为灯泡的额定电压2.5V。
(3)[3]根据图丙所示的小灯泡电流随电压变化的关系图象知,灯在额定电压2.5V时的电流为0.25A,则小灯泡的额定功率是
P额1=U额I额=2.5V×0.25A=0.625W
(4)[4][5]由于灯泡在不同电压下的功率不同,所以测量小灯泡的电功率不需要多次测量求平均值。
(5)[6]在实际测量过程中,调节滑动变阻器接入电路中的电阻减小时,灯泡两端电压增大,电流也增大,根据欧姆定律可知电路中总电阻变小,由于灯泡两端电压增大,电流增大,则灯泡的功率变大,由于灯泡电阻受温度的影响,则灯泡的电阻会变大,根据R=R滑+R灯可知:只有当滑动变阻器接入电路中的电阻减小量ΔR1大于灯泡的阻值增加量ΔR2才会让总电阻变小。
(6)①[7]开关S、S1闭合,S2断开,滑动变阻器滑片右边的电阻与灯泡串联,电压表测变阻器的电压,要使小灯泡正常发光,则灯泡两端的电压
UL=U额1=3V
根据串联电路电压的规律可得变阻器两端的电压
U滑=U-UL=9V-3V=6V
所以,调节滑动变阻器的滑片,使电压表的示数为6V,则灯泡正常发光。
②[8]保持滑片位置不动,开关S、S2闭合,S1断开,滑动变阻器的全部电阻R′与定值电阻R串联,电压表测量变阻器滑片右边电阻两端的电压,此时电压表示数为U右=4V;由于滑动变阻器的全部电阻连入电路,为了间接测出定值电阻R两端的电压,所以需要测出滑动变阻器两端的电压,故再将滑动变阻器的滑片移至最左端,此时电压表示数为滑动变阻器两端的电压,即U′=7V。
③[9]在②中,滑动变阻器的全部电阻R′与定值电阻R串联,根据串联电路电压的规律可得,R的电压为
UR=U-U′=9V-7V=2V
由分压原理可得
变阻器滑片右边电阻的阻值
故在①中,灯的额定电流为
则小灯泡的额定功率
P额=ULIL=3V×0.3A=0.9W
3、600 400 0.28 12 200
【详解】
(1)[1]根据题意知,小华使用的是恒流电源;当t=32℃时电流为
此时热敏电阻Rx两端的电压为
U热=14V-2V=12V
热敏电阻Rx的阻值为
[2]当t=42℃时电阻为
(2)[3]根据题意知,小华使用的是恒流电源,根据P=I2R可知,电阻越大功率越大,由电路图可知定值电阻与热敏电阻串联,所以热敏电阻越大,电路的总电阻越大,由(1)所得结果可知32℃时热敏电阻阻值最大Rx=600Ω,R1=100Ω,I=0.02A。小华设计的电路消耗电功率的最大值
P=I2(Rx+R1)=(0.02A)2×(600Ω+100Ω)=0.28W
(3)[4][5]由表2及(1)中结果可知,当t=32℃时,Ux=9V,Rx=600Ω,则电路中的电流
电源电压
U=Ix(R2+Rx)=0.015A×(R2+600Ω)=0.015A×R2+9V①
当t=42℃时,Ux′=8V,Rx′=400Ω,则电路中的电流
电源电压
U=Ix′(R2+Rx′)=0.02A×(R2+400Ω)=0.02A×R2+8V②
由①②两式解得
U=12V,R2=200Ω
