人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

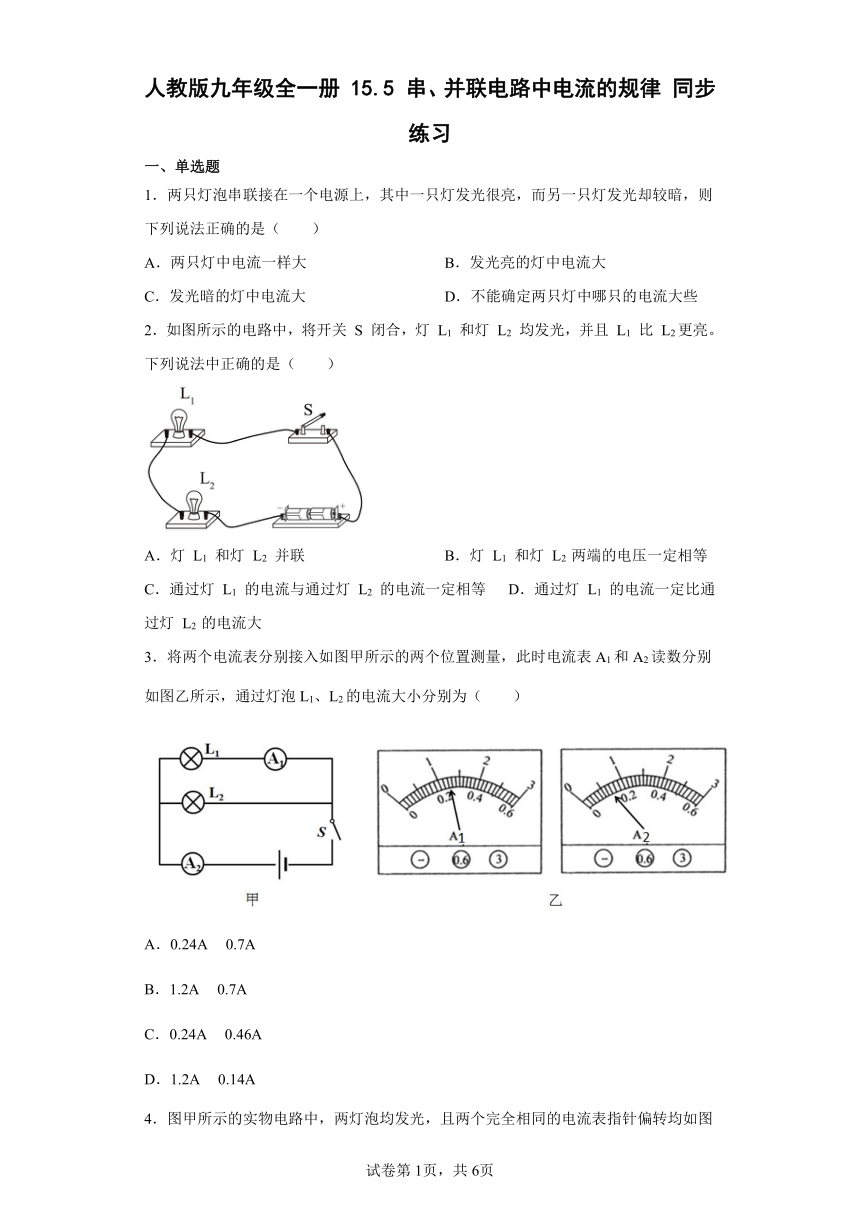

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（　　）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
2．如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，并且 L1 比 L2更亮。下列说法中正确的是（　　）
A．灯 L1 和灯 L2 并联 B．灯 L1 和灯 L2 两端的电压一定相等
C．通过灯 L1 的电流与通过灯 L2 的电流一定相等 D．通过灯 L1 的电流一定比通过灯 L2 的电流大
3．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
4．图甲所示的实物电路中，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。下列判断正确的是（ ）
A．通过灯L1的电流为1.3A
B．通过灯L1的电流为0.26 A
C．通过灯L2的电流为1.04 A
D．通过灯L2的电流为0.26 A
5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6．两个滑动变阻器分别标有“10Ω 5A”和“15Ω 2A”的字样，把它们串联在电路中，电路中允许通过的最大电流是（　　）
A．2A B．1.5A C．3.5A D．0.5A

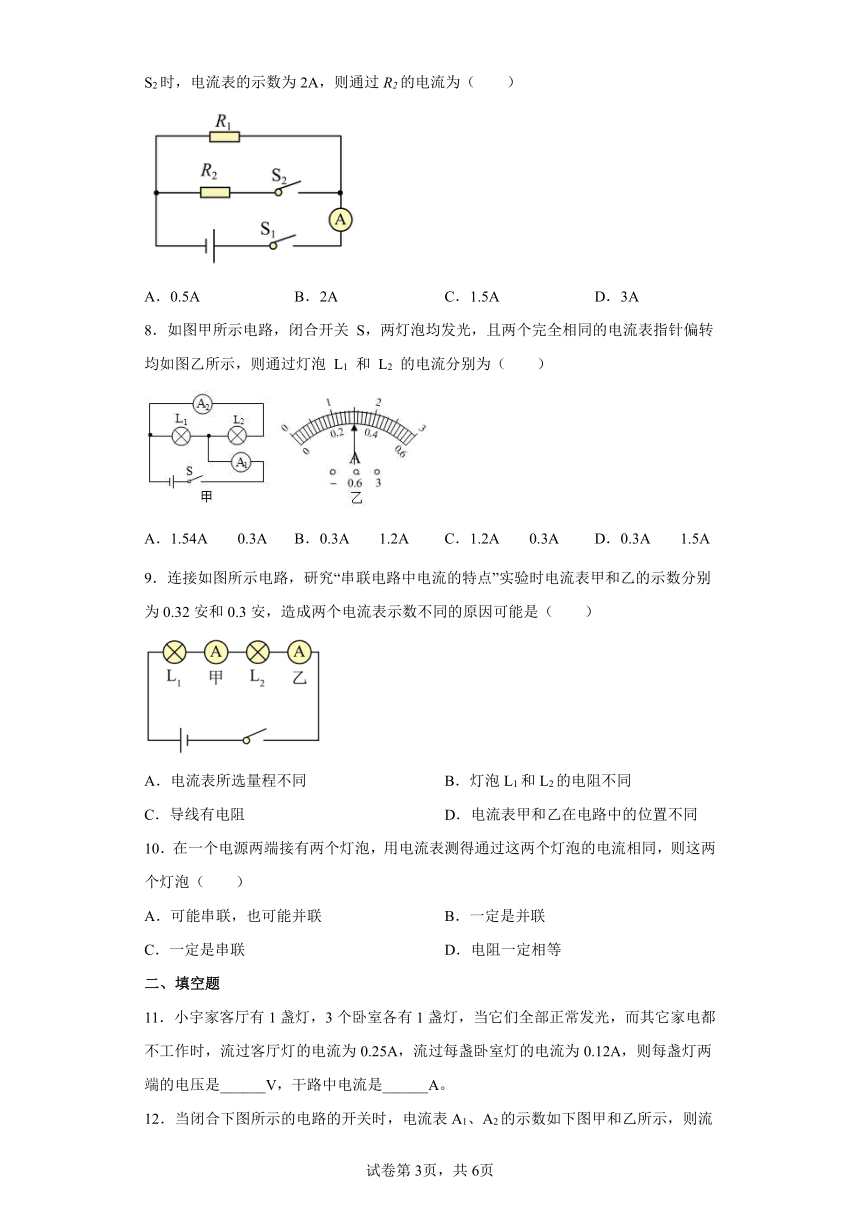

7．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则通过R2的电流为（　　）
A．0.5A B．2A C．1.5A D．3A
8．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
9．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（　　）
A．电流表所选量程不同 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表甲和乙在电路中的位置不同
10．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相同，则这两个灯泡（　　）
A．可能串联，也可能并联 B．一定是并联
C．一定是串联 D．电阻一定相等
二、填空题
11．小宇家客厅有1盏灯，3个卧室各有1盏灯，当它们全部正常发光，而其它家电都不工作时，流过客厅灯的电流为0.25A，流过每盏卧室灯的电流为0.12A，则每盏灯两端的电压是______V，干路中电流是______A。
12．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。

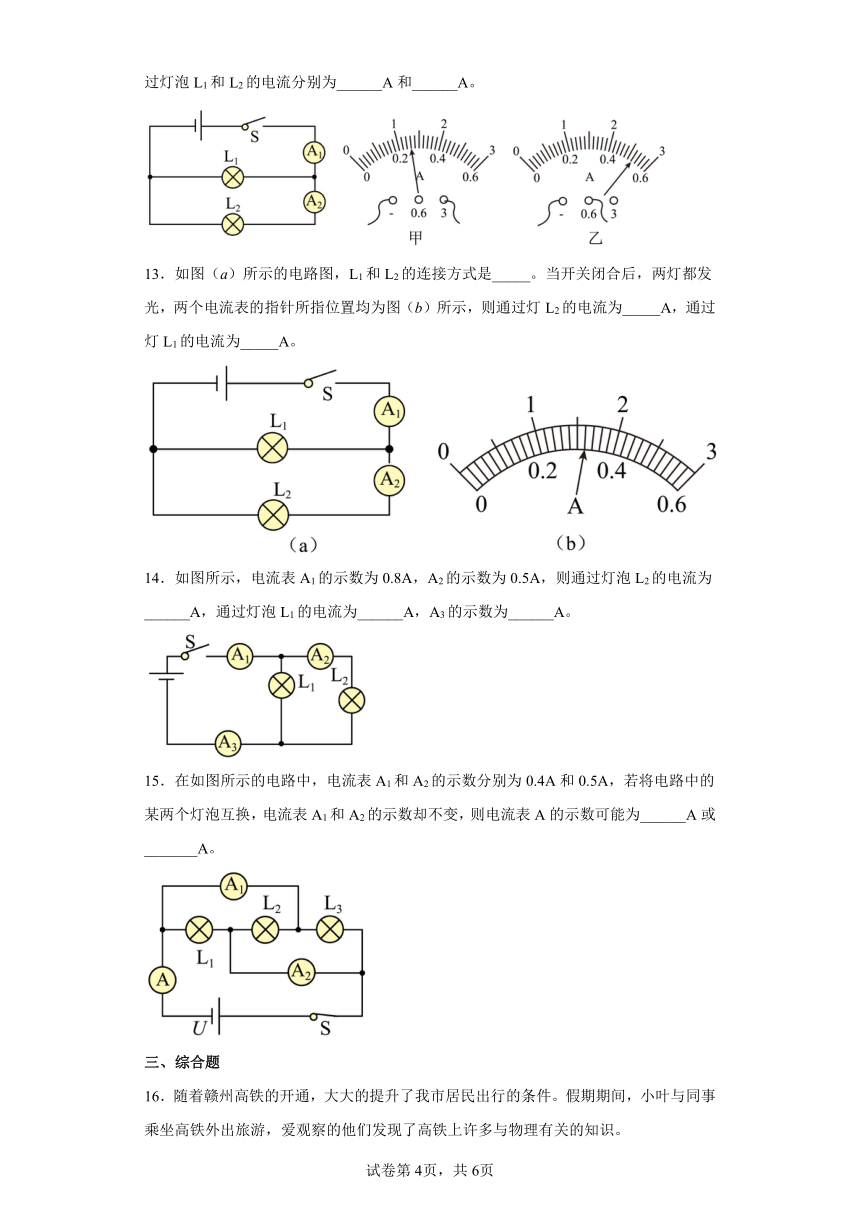

13．如图（a）所示的电路图，L1和L2的连接方式是_____。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为_____A，通过灯L1的电流为_____A。
14．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
15．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
三、综合题

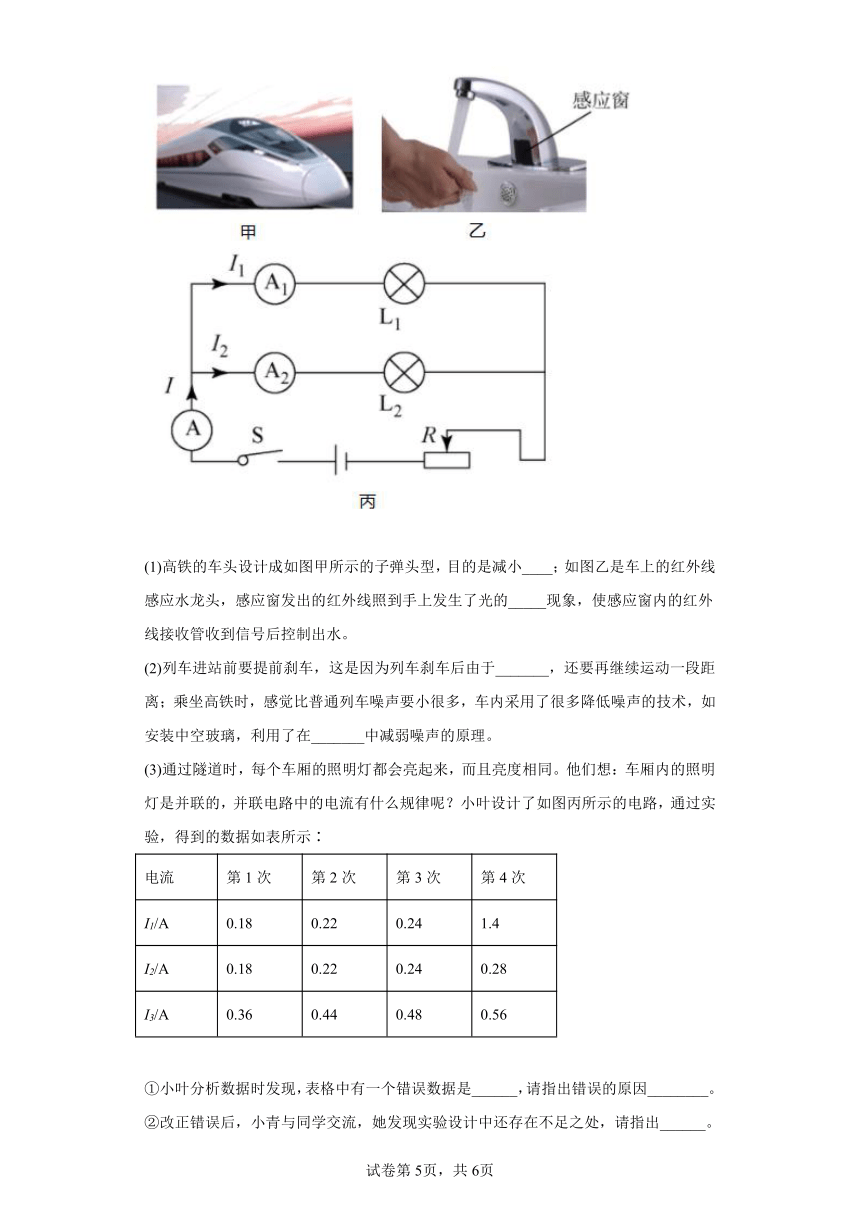

16．随着赣州高铁的开通，大大的提升了我市居民出行的条件。假期期间，小叶与同事乘坐高铁外出旅游，爱观察的他们发现了高铁上许多与物理有关的知识。
(1)高铁的车头设计成如图甲所示的子弹头型，目的是减小____；如图乙是车上的红外线感应水龙头，感应窗发出的红外线照到手上发生了光的_____现象，使感应窗内的红外线接收管收到信号后控制出水。
(2)列车进站前要提前刹车，这是因为列车刹车后由于_______，还要再继续运动一段距离；乘坐高铁时，感觉比普通列车噪声要小很多，车内采用了很多降低噪声的技术，如安装中空玻璃，利用了在_______中减弱噪声的原理。
(3)通过隧道时，每个车厢的照明灯都会亮起来，而且亮度相同。他们想：车厢内的照明灯是并联的，并联电路中的电流有什么规律呢？小叶设计了如图丙所示的电路，通过实验，得到的数据如表所示∶
电流 第1次 第2次 第3次 第4次
I1/A 0.18 0.22 0.24 1.4
I2/A 0.18 0.22 0.24 0.28
I3/A 0.36 0.44 0.48 0.56
①小叶分析数据时发现，表格中有一个错误数据是______，请指出错误的原因________。
②改正错误后，小青与同学交流，她发现实验设计中还存在不足之处，请指出______。(写出一条即可)
17．在图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示数为3V．求：（要有必要的文字描述）
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，分析L1、L2的发光情况以及电压表的示数为多少？
18．在研究串联电路电流关系时，小军和小红连接了如图所示的电路，闭合开关S后，他们观察到电流表有示数，小灯泡L1发光，小灯泡L2不发光。
（1）小军提出了几个不同的猜想：
①灯泡L2断路 ②灯泡L2短路 ③灯泡L2完好，但因为电流太小无法发光或发光不明显。你认为猜想______是错误的（填序号），请说出你的理由：______
（2）小红猜想：电流从电源正极流出，流过小灯泡L1后就全部耗尽了，从小灯泡L1后到电源负极不再有电流流过。请你只利用图中的器材设计实验验证她的猜想是否正确。请画出实验电路图______，写出实验步骤和判断小红的猜想是否正确的依据。______
19．如图所示，闭合开关S，两只灯泡正常发光，两只电流表A1、A2的示数分别如图。求：
（1）电流表A1的量程是多少，说明理由；
（2）通过灯泡L1的电流是多少安。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
串联电路各处的电流都相等，故两只灯泡串联接在一个电源上，两只灯中电流一样大，故A正确，BCD错误。
故选A。
2．C
【详解】
ACD．闭合开关后，该电路是串联电路，根据串联电路的电流特点，电路中处处电流相等，故AD错误，C正确；
B．因为两灯亮度不同，所以实际功率不同，根据公式可知，两灯电压不同，故B错误。
故选C。
3．C
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
4．D
【详解】
由电路图知道，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表的量程为0~3A，分度值为0.1A，示数I＝1.3A，L2支路电流表的量程为0~0.6A，分度值为0.02A，示数I2＝0.26A，则灯L1中的电流
I1＝I﹣I2＝1.3A﹣0.26A＝1.04A
故ABC错误，D正确。
故选D。
5．C
【详解】
AB．由题中电路可知，L1、L2并联，A1测L2的电流，A2测干路电流，S1控制整个电路，S2控制L2，故AB错误；
C．S2断开时，通过L2的电流为0，即A1的示数为0，并联电路各支路互不影响，所以通过L1的电流不变，干路电流减小，电流表A2的示数变小，故C正确，D错误。
故选C。
6．A
【详解】
两个滑动变阻器允许通过的最大电流分别是5A、2A，将它们串联，由于在串联电路中电流处处相等，如果电路中允许通过的最大电流是5A时，会把另一个滑动变阻器烧坏，所以电路中允许通过的最大电流是2A，故BCD不符合题意，A符合题意。
故选A。
7．A
【详解】
由电路图知，当只闭合S1时，R1连入电路中，电流表测通过R1的电流，所以I1=1.5A，同时闭合S1、S2时，R1和R2并联，电流表测干路电流，即干路电流 I=2A，并联电路各支路互不影响，所以通过R1的电流不变，仍为1.5A，所以通过R2的电流
I2=I-I1=2A-1.5A=0.5A
故选A。
8．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
9．A
【详解】
有电路图可知，两灯和两个电流表串联接入电路中，串联电路中电路处处相等，而实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能电流表所选量程不同。
故选A。
10．A
【详解】
如果两个小灯泡串联，电流一定相等，如果两个小灯泡并联且两个小灯泡规格相同，那个两个小灯泡的电流也相等，所以两个小灯泡电流相等可能串联也可能并联。
故选A。
11． 220 0.61
【详解】
[1]我国家庭电路电压是220V，因各个电灯是并联的，则每盏灯两端的电压是220V。
[2]由题知，流过客厅灯的电流为0.25A，流过每盏卧室灯的电流为0.12A，且3个卧室各有1盏灯，由并联电路的电流规律可得，干路电流
I＝I1+3I2=0.25A+3×0.12A＝0.61A
12． 0.78 0.52
【详解】
[1][2]两灯并联，电流表与待测电路串联，电流表A1测干路电流，A2测L2的电流，电流表A1选用大量程，A2选用小量程，A1的分度值为0.1A，两灯并联的电流为
I=1A+0.3A=1.3A
A2的分度值为0.02A，通过L2的电流为
I2=0.5A+0.02A=0.52A
由并联电路干路电流等于各支路电流之和，流过灯泡L1的电流
I2=I-I1=1.3A-0.52A=0.78A
流过L2的电流为0.52A。
13． 并联 0.32 1.28
【详解】
[1]由图（a）知，两个灯泡是并列连接的，即L1和L2的连接方式是并联。
[2][3]当开关闭合后，两灯都发光，电流表A1测量的是干路电流，A2测的是L2支路电流，根据并联电路的电流规律知，干路电流大于支路电流，所以A1选用的是大量程，由b图可知干路电流为I=1.60A，A2测量通过灯泡L2的电流，故A2选用的是小量程，所以L2的电流为I2=0.32A，由并联电路电流的规律可得，通过灯L1的电流
I1=I-I2=1.60A-0.32A=1.28A
14． 0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
15． 0.7 0.65
【详解】
[1]三灯泡并联，电流表A在干路上，A1测量L2、L3的电流，A2测量L1和L2，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，通过灯泡L3的电流为I3，则可以列等式
若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，假设将灯泡L2与灯泡L3互换，则A1测量L2、L3的电流，A2测量L1和L3，则可以列等式
则可知，
则
电流表A的示数可能为
则电流表A的示数可能为0.7A。
[2]若将L1与L2互换，则A1测量L1、L3的电流，A2测量L1和L2，则可以列等式
则可知，
则
电流表A的示数可能为
电流表A的示数可能为0.65A。
16． 减小空气阻力 反射 惯性 传播过程 1.4A 读错了量程 用的灯泡的规格是相同的
【详解】
(1)[1]高铁的车头设计成如图甲所示的子弹头型，目的是为了减小空气阻力。
[2]车上的红外线感应水龙头，使用时，感应窗发出的红外线照到手上发生了光的反射现象，使感应窗内的红外线接收管接收到信号后控制出水。
(2)[3]列车进站前要提前刹车，这是因为列车刹车后由于惯性，还要继续运动一段距离。
[4]乘坐高铁时，感觉比普通列车噪声小很多。车内采用了很多降低噪声的技术，如安装中空玻璃，利用了在传播过程中减弱噪声的道理。
(3)①[5][6]并联电路干路中的总电流等于各支路电流之和，因为灯的亮度相同，流经各支路的电流相同，故表格中有一个错误数据是第4次实验数据中的1.4，因为电流表大量程是小量程的5倍，错误的原因读错了电流表的量程。
②[7]实验应该换用不同规格的灯泡进行多次实验，避免实验的偶然性和巧合，所以实验设计中还存在不足之处是：用的灯泡的规格是相同的。
17．(1)9V；(2)当S1、S3闭合,S2断开时,L1发光,L2不发光，电压表的示数为9V.
当S1闭合，S2、S3断开时，两灯泡串联，电压表测L1两端的电压；当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压；
（1）根据串联电路的电压特点求出电源的电压；
（2）当S1、S3闭合，S2断开时，电路为L1的简单电路，电压表测电源的电压．
【详解】
(1)当S1闭合,S2、S3断开时，
两灯泡串联,电压表测L1两端的电压，所以U1=6V，当S1、S3断开,S2闭合时,两灯泡串联,电压表测L2两端的电压，所以U2=3V，电源的电压U=U1+U2=6V+3V=9V；
(2)当S1、S3闭合,S2断开时，
电路为L1的简单电路,L1发光,L2不发光,电压表测电源的电压,所以L1两端的电压为9V.
18． ① 见解析 见解析
【详解】
（1）[1][2]由电路图知，两只灯泡串联，当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，如果灯泡L2断路，两只灯泡都不能发光，只能是短路或电流太小。
（2）[3]把两灯泡调换一下位置再观察，或用电流表分别测出各点的电流再比较，串联电路中电流是处处相等的。电路图如下图所示（电流表放在L2之后）。
[4]实验步骤和实验现象：把电流表连接在L2之后，闭合开关S，观察到小灯泡L1发光，小灯泡L2不发光，电流表有示数，所以这一实验现象说明小红的观点是错误的。
19．（1）0~3A；（2）0.32A
【详解】
解：（1）由图知，两灯泡并联，电流表A1测总电流，电流表A2测通过L2的电流，根据并联电路电流的规律，总电流应大于支路电流，而A1偏转角度小，A2偏转角度大，故电流表A1、A2使用的量程分别是0~3A、0~0.6A。
（2）0~3A量程的分度值为0.1A，则由图知，A1的示数为0.8A，即总电流
I=0.8A
0~0.6A量程的分度值为0.02A，则由图知，A2的示数为0.48A，即通过L2的电流
I2=0.48A
根据并联电路电流的规律，通过L1的电流
I1=I-I2=0.8A-0.48A=0.32A
答：（1）电流表A1的量程是0~3A；
（2）通过灯泡L1的电流是0.32A。
