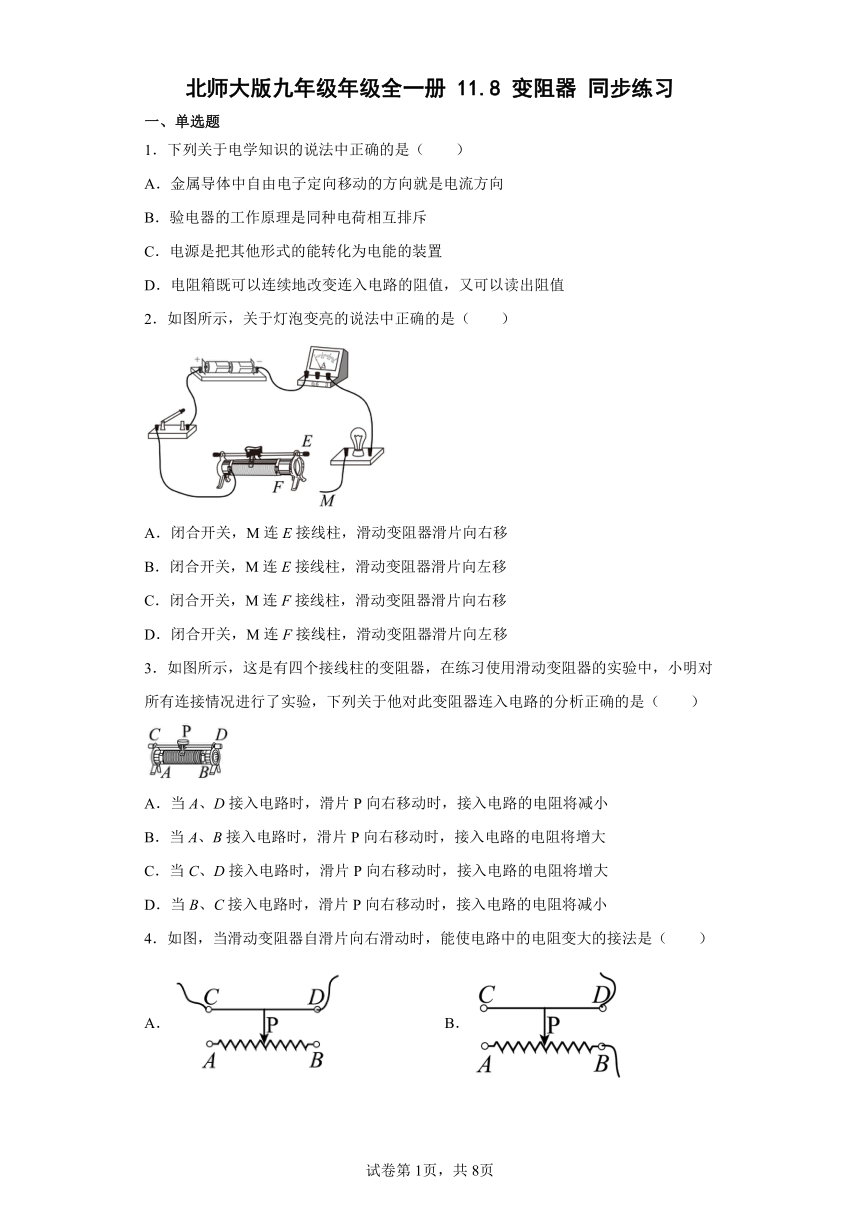

北师大版九年级年级全一册11.8变阻器同步练习（有解析）

北师大版九年级年级全一册 11.8 变阻器 同步练习
一、单选题
1．下列关于电学知识的说法中正确的是（　　）
A．金属导体中自由电子定向移动的方向就是电流方向
B．验电器的工作原理是同种电荷相互排斥
C．电源是把其他形式的能转化为电能的装置
D．电阻箱既可以连续地改变连入电路的阻值，又可以读出阻值
2．如图所示，关于灯泡变亮的说法中正确的是（　　）
A．闭合开关，M连E接线柱，滑动变阻器滑片向右移
B．闭合开关，M连E接线柱，滑动变阻器滑片向左移
C．闭合开关，M连F接线柱，滑动变阻器滑片向右移
D．闭合开关，M连F接线柱，滑动变阻器滑片向左移
3．如图所示，这是有四个接线柱的变阻器，在练习使用滑动变阻器的实验中，小明对所有连接情况进行了实验，下列关于他对此变阻器连入电路的分析正确的是（　　）
A．当A、D接入电路时，滑片P向右移动时，接入电路的电阻将减小
B．当A、B接入电路时，滑片P向右移动时，接入电路的电阻将增大
C．当C、D接入电路时，滑片P向右移动时，接入电路的电阻将增大
D．当B、C接入电路时，滑片P向右移动时，接入电路的电阻将减小
4．如图，当滑动变阻器自滑片向右滑动时，能使电路中的电阻变大的接法是（　　）
A． B．
C． D．

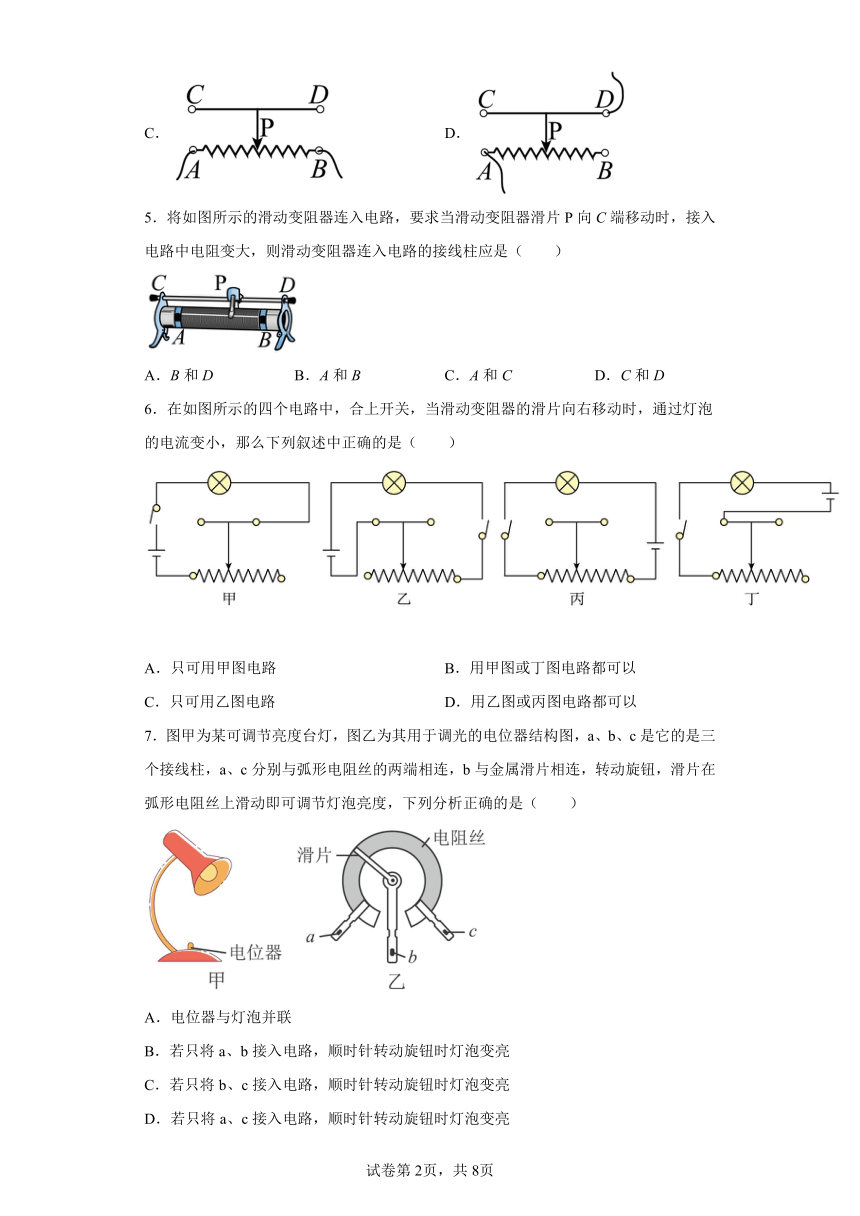

5．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向C端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（　　）
A．B和D B．A和B C．A和C D．C和D
6．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路 B．用甲图或丁图电路都可以
C．只可用乙图电路 D．用乙图或丙图电路都可以
7．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．若只将a、b接入电路，顺时针转动旋钮时灯泡变亮
C．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮

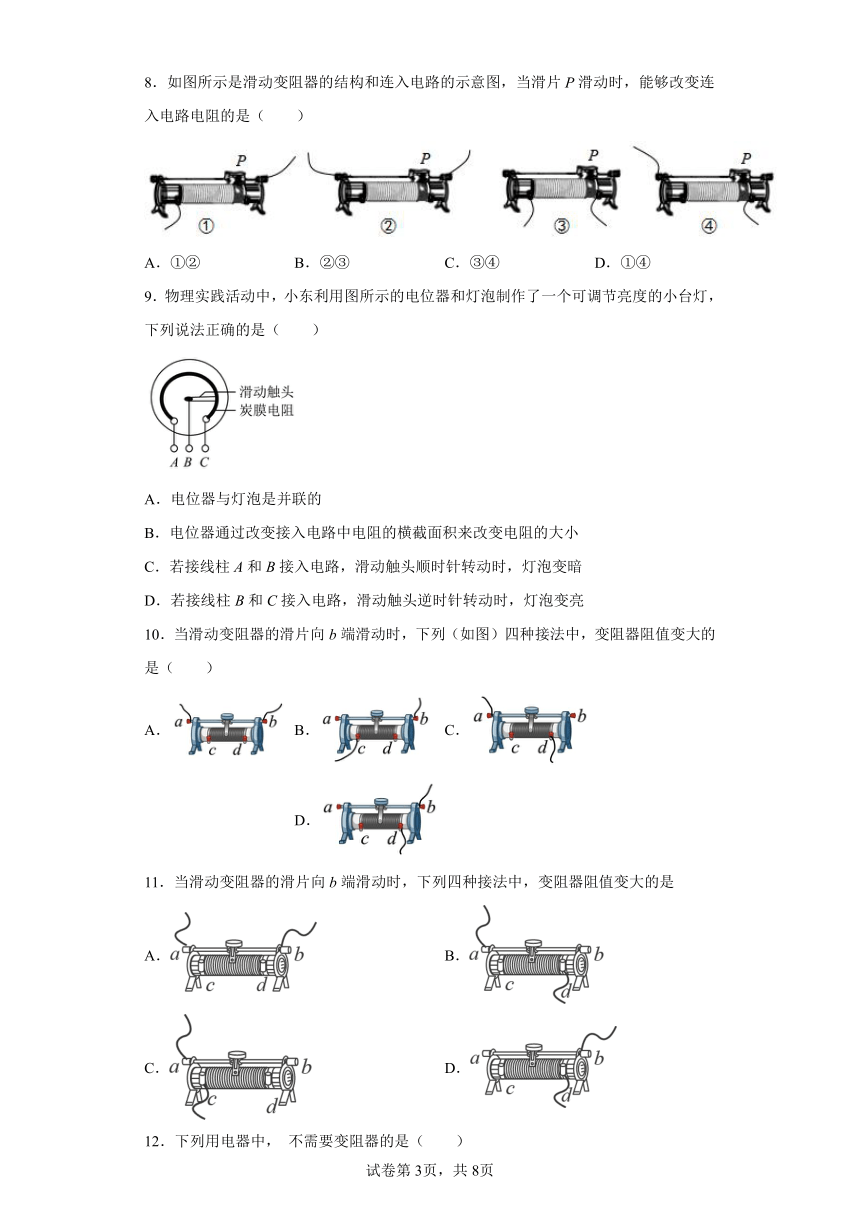

8．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P滑动时，能够改变连入电路电阻的是（　　）
A．①② B．②③ C．③④ D．①④
9．物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（　　）
A．电位器与灯泡是并联的
B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小
C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗
D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮
10．当滑动变阻器的滑片向b端滑动时，下列（如图）四种接法中，变阻器阻值变大的是（　　）
A． B． C． D．
11．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是
A． B．
C． D．
12．下列用电器中， 不需要变阻器的是（　　）
A．调光台灯 B．调速电风扇 C．调温电熨斗 D．教室的荧光灯
二、填空题

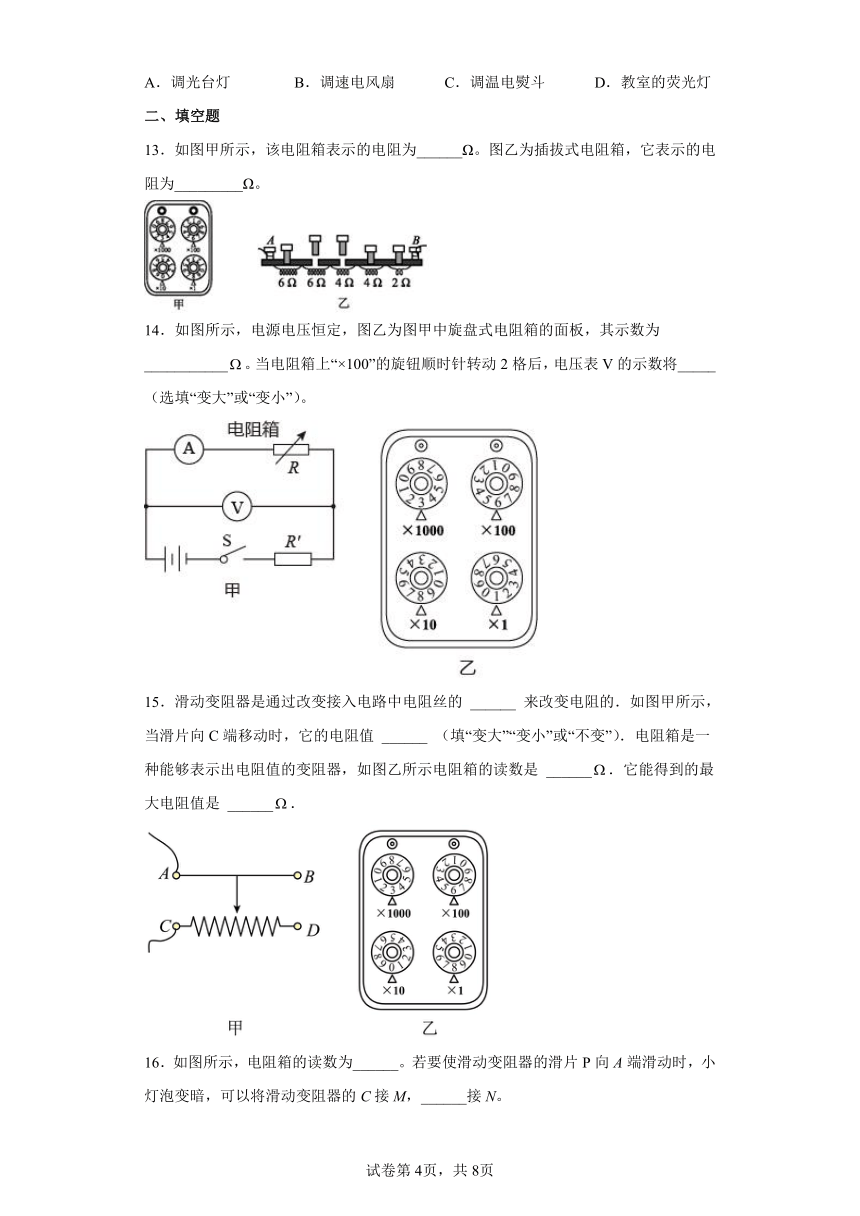

13．如图甲所示，该电阻箱表示的电阻为______Ω。图乙为插拔式电阻箱，它表示的电阻为_________Ω。
14．如图所示，电源电压恒定，图乙为图甲中旋盘式电阻箱的面板，其示数为___________。当电阻箱上“×100”的旋钮顺时针转动2格后，电压表V的示数将_____（选填“变大”或“变小”）。
15．滑动变阻器是通过改变接入电路中电阻丝的 ______ 来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值 ______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙所示电阻箱的读数是 ______．它能得到的最大电阻值是 ______．

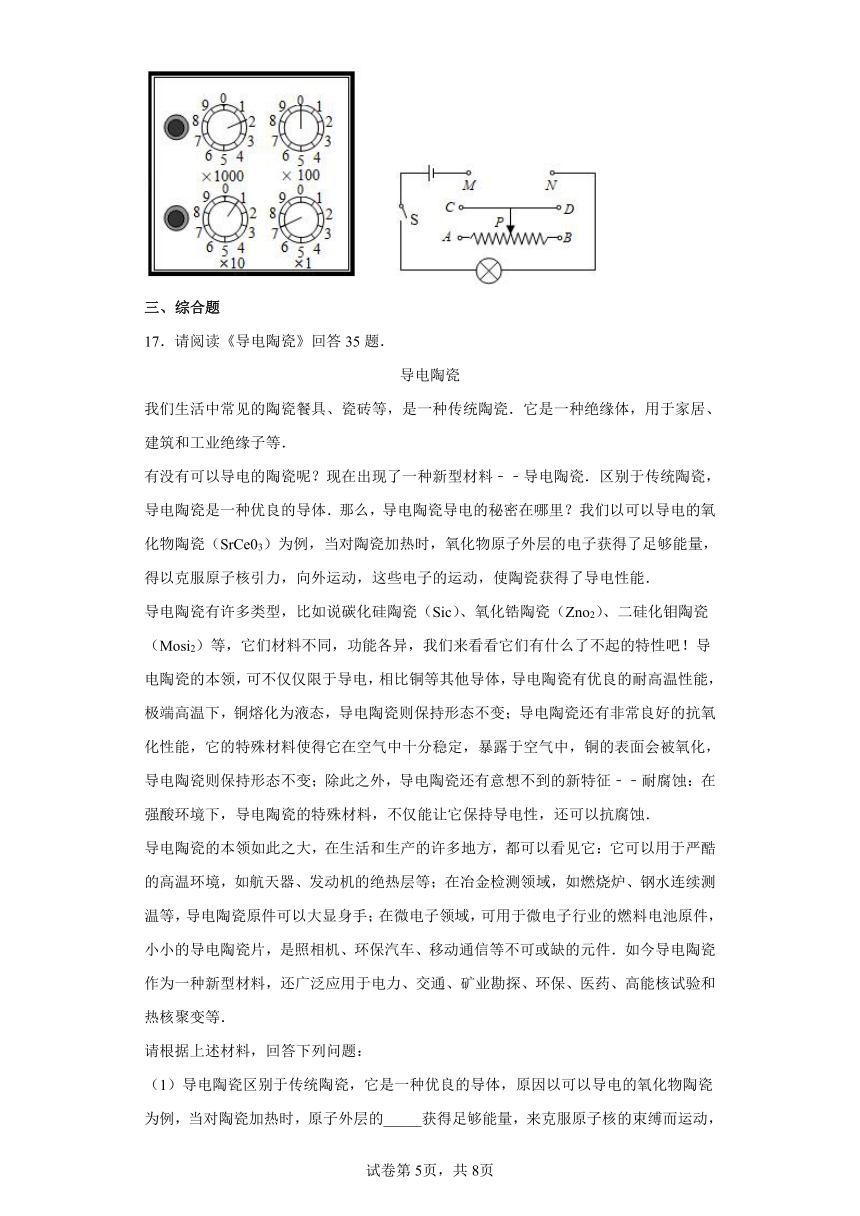

16．如图所示，电阻箱的读数为______。若要使滑动变阻器的滑片P向A端滑动时，小灯泡变暗，可以将滑动变阻器的C接M，______接N。
三、综合题
17．请阅读《导电陶瓷》回答35题．
导电陶瓷
我们生活中常见的陶瓷餐具、瓷砖等，是一种传统陶瓷．它是一种绝缘体，用于家居、建筑和工业绝缘子等．
有没有可以导电的陶瓷呢？现在出现了一种新型材料﹣﹣导电陶瓷．区别于传统陶瓷，导电陶瓷是一种优良的导体．那么，导电陶瓷导电的秘密在哪里？我们以可以导电的氧化物陶瓷（SrCe03）为例，当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能．
导电陶瓷有许多类型，比如说碳化硅陶瓷（Sic）、氧化锆陶瓷（Zno2）、二硅化钼陶瓷（Mosi2）等，它们材料不同，功能各异，我们来看看它们有什么了不起的特性吧！导电陶瓷的本领，可不仅仅限于导电，相比铜等其他导体，导电陶瓷有优良的耐高温性能，极端高温下，铜熔化为液态，导电陶瓷则保持形态不变；导电陶瓷还有非常良好的抗氧化性能，它的特殊材料使得它在空气中十分稳定，暴露于空气中，铜的表面会被氧化，导电陶瓷则保持形态不变；除此之外，导电陶瓷还有意想不到的新特征﹣﹣耐腐蚀：在强酸环境下，导电陶瓷的特殊材料，不仅能让它保持导电性，还可以抗腐蚀．
导电陶瓷的本领如此之大，在生活和生产的许多地方，都可以看见它：它可以用于严酷的高温环境，如航天器、发动机的绝热层等；在冶金检测领域，如燃烧炉、钢水连续测温等，导电陶瓷原件可以大显身手；在微电子领域，可用于微电子行业的燃料电池原件，小小的导电陶瓷片，是照相机、环保汽车、移动通信等不可或缺的元件．如今导电陶瓷作为一种新型材料，还广泛应用于电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
请根据上述材料，回答下列问题：
（1）导电陶瓷区别于传统陶瓷，它是一种优良的导体，原因以可以导电的氧化物陶瓷为例，当对陶瓷加热时，原子外层的_____获得足够能量，来克服原子核的束缚而运动，从而使陶瓷获得了导电性能．
（2）导电陶瓷的类型很多，本领很大：不仅限于导电，还可以具备良好的_____、_____等．
（3）请你展开想象，就导电陶瓷的不同特征，举例说明导电陶瓷还可应用到哪些方面________ ？
18．阅读下文，回答下列问题：
电阻率
我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。材料电阻率的大小与什么有关？某同学提出如下猜想：
猜想1：电阻率与材料的长度有关；
猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关。
于是该同学找来不同规格的导线进行测量，实验数据见下表:
实验序号 材料 长度L/m 横截面积S/m2 电阻R/Ω 电阻率ρ
1 铜 1.0 1.0×10-7 0.17 1.7×10-8
2 铜 2.0 1.0×10-7 0.34 1.7×10-8
3 铜 1.0 0.5×10-7 0.34 1.7×10-8
4 铁 1.0 1.0×10-7 1.0 1.0×10-7
5 镍铬合金 1.0 1.0×10-7 11.0 1.1×10-6
(1)写出电阻率ρ国际单位制中的单位；______
(2)正确的猜想是哪一个？______
(3)根据表中的数据，如果要制作一个滑动变阻器，应选用哪种材料？______选用该种材料的理由是什么？______
19．（1）如图所示，用弹簧测力计测力时，指针指在图中所示位置，这个力的大小为______N；
（2）如图所示电阻箱的示数为______Ω。
20．小明在学校兴趣小组学习时，老师给了他如图所示的元件，要求设计一个铃声可以变化的电铃．
（1）将滑动变阻器接入电路使用时，应将滑片置于阻值______处；
（2）画出电路图并连接实物___________；
（3）欲使铃声越来越大，应怎样做_______？
21．如图所示，电源电压为3V，允许经过小灯泡的电流为0.2A．用笔画线代替导线，将图中元件连接成电路，要求：当滑动变阻器的滑片向左移动时，灯泡变亮________．
滑动变阻器标称的“18Ω”表示________；
滑动变阻器标称的“1.5A”表示________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．导体内自由电荷定向运动才能形成电流，金属中的电流方向跟自由电子定向移动的方向相反，故A错误；
B．验电器是根据同种电荷相互排斥检验物体是否带电的，故B正确；
C．在电路中，电源是把电能转化为其他形式能的装置，故C错误；
D．电阻箱能表示出连入的阻值，但不能逐渐地改变连入电路的电阻，故D错误。
故选B。
2．B
【详解】
AB．如图，小灯泡和滑动变阻器串联在电路中，滑动变阻器接入左半段，M接E时，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路中电流变小，灯泡的实际功率变小，灯泡变暗；M接E时，滑动变阻器的滑片向左移动，滑动变阻器接入电路的电阻丝长度变短，电阻变小，电路中电流变大，灯泡的实际功率变大，灯泡变亮，故A错误，B正确；
CD．当M连F接线柱时，滑动变阻器都接下面两个接线柱，滑动变阻器相当于定值电阻，移动滑片，不能改变电路中的电阻，不能改变电路中的电流，不能改变灯泡的实际功率，不能改变灯泡的亮度，故CD都错误。
故选B。
3．D
【详解】
A．若将A、D两接线柱接入电路，当滑片P向右移动时，滑片远离下端A接线柱，因此变阻器接入电路的电阻丝的长度变大，连入电路的电阻变大，故A错误；
B．当A、B接入电路时，滑动变阻器下方的两个接线柱接入电路，相当于接入定值电阻，滑片P向右移动时，接入电路的电阻将不变，故B错误；
C．当C、D接入电路时，滑动变阻器上方的两个接线柱接入电路，相当于接入导线，滑片P向右移动时，接入电路的电阻将不变，故C错误；
D．当B、C接入电路时，滑片P向右移动时，滑动变阻器接入电路中电阻线的长度变短，接入电路的电阻将减小，故D正确。
故选D。
4．D
【详解】
A．滑动变阻器的接线柱接C和D两接线柱，连入电路中是金属杆CD部分，无论怎样移动滑片P，滑动变阻器接入电路的阻值均为0，不能够起到改变电阻的作用，故A不符合题意；
B．滑动变阻器接接线柱B和D，连入电路的电阻丝为PB部分，当滑片P向右移动时，连入电路中PB的电阻丝长度变小，电阻变小，故B不符合题意；
C．滑动变阻器的接线柱接A和B两接线柱，连入电路中是电阻丝AB部分，无论怎样移动滑片P，滑动变阻器接入电路的电阻不变，不能够起到改变电阻的作用，故C不符合题意；
D．滑动变阻器的接线柱接A和D，连入电路中是电阻丝为PA部分，当滑片P向右移动时，连入电路中PA的电阻丝长度变大，电阻变大，故D符合题意。
故选D。
5．A
【详解】
A．当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A符合题意；
B．当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故B不符合题意；
C．当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，故C不符合题意；
D．当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D不符合题意。
故选A。
6．B
【详解】
据题意可知，滑片P向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器电阻丝的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。故ACD错误，B正确。
故选B。
7．C
【详解】
A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B．若只将a、b接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变大，灯泡变暗，故B错误；
C．若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故C正确；
D．若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误。
故选C。
8．D
【详解】
图中①④是上下各选一个接线柱接入电路，能够改变连入电路的电阻；②是两个上接线柱接入电路，③是两个下接线柱接入电路，都不能改变连入电路的电阻。故ABC错误；D正确。
故选D。
9．C
【详解】
A．一个可调节亮度的小台灯，电位器是一个变阻器，为了调节亮度，需要将电位器与灯泡串联，故A错误；
B．电位器通过改变接入电路中电阻的长度来改变电阻的大小，故B错误；
C．若接线柱A和B接入电路，滑动触头顺时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故C正确；
D．若接线柱B和C接入电路，滑动触头逆时针转动时，接入电路中电阻的长度变大，电阻变大，电流变小，故灯泡变暗，故D错误。
故选C。
10．B
【详解】
A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B．由图可知，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故B符合题意；
C．由图可知，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故C不符合题意；
D．由图可知，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意。
故选B。
11．C
【详解】
A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B．由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；
C．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；
D．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意．
12．D
【详解】
详解
A．调光台灯通过变阻器调节电流的大小，从而调节灯光的亮暗，故A错误，不符合题意；
B．调速电风扇通过变阻器调节电流的大小，从而调节转速，故B错误，不符合题意；
C．调温电熨斗通过变阻器调节电流的大小，从而调节温度，故C错误，不符合题意；
D．教室的荧光灯不需要调节电阻，故D正确，符合题意。
故选D。
13． 3608 10
【详解】
[1]图示电阻箱示数为
[2]由图可知，6Ω、4Ω的电阻接入电路，总电阻为
14． 3681 变大
【详解】
[1] ×1000的位置上对应的数字是3，×100的位置上对应的数字是6，×10的位置上对应的数字是0，×1的位置上对应的数字是8，所以电阻箱接入电路的电阻是。
[2]电阻箱与定值电阻串联在电路上，电压表测量电阻箱两端电压，当电阻箱上×100的旋钮顺时针转动2格后，电阻为，在串联电路中，电压与电阻成正比，当电阻增大时，电压表示数也会增大。
15． 长度 变小 3608 9999
【详解】
[1]在导体的材料、横截面积、温度不变时，导体的长度越长电阻越大．移动滑片可以改变滑动变阻器接入电路的电阻丝的长度，所以可以改变接入电路的阻值．
[2]由甲图可知，该滑动变阻器使用的是左段电阻丝，当滑片向C（左）端移动时，它接入电路的电阻丝长度变短，所以其电阻值变小．
[3]由乙图可知，电阻相千位数字为3，百位数字为6，十位数字为0，个位数字为8，则其示数为3608Ω．
[4]由乙图可知，电阻相每一位数字最大位为9，则其能得到的最大电阻值为9999Ω．
16． 2017Ω B
【详解】
[1]由图中可知，该电阻箱的示数为
R=2×1000Ω+0×100Ω+1×10Ω+7×1Ω=2017Ω
[2]要使滑动变阻器的滑片P向A端滑动时小灯泡变暗，则应使电阻丝的有效部分变长，滑动变阻器按照一上一下原则接入电路，当C接M时，则B接N。
17． 电子 抗氧化性 耐腐蚀 用于发动机的绝热层、燃烧炉、新能源汽车等
【详解】
（1）根据材料可知：当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能；
（2）由材料可知：陶瓷的本领，可不仅仅限于导电，而且导电陶瓷有优良的耐高温性能，非常良好的抗氧化性能，还具有非常好的抗腐蚀性．
（3）导电陶瓷应用在生活和生产的许多地方，如航天器、发动机的绝热层、燃烧炉、钢水连续测温、照相机、环保汽车、移动通信电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
18． 猜想3 镍铬合金 电阻率大
【详解】
(1)[1]已知R的单位为Ω，L的单位为m，S的单位为m2，由电阻定律的公式R=可知，，故ρ的单位为。
(2)[2]分析比较实验序号1、2的数据，可知长度改变时电阻率不变，所以猜想1是错误的；分析比较实验序号1、3的数据，可以看出电阻率与材料的横截面积无关，所以猜想2是错误的；分析比较实验序号1、4、5的数据，在它们的长度、横截面积都相同时，材料不同，电阻率不同，所以猜想3正确。
(3)[3][4]如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大（电阻率大）。
19． 1.6 3204
【详解】
（1）[1]由图可知，弹簧测力计的量程是0到5N，分度值是0.2N，读数为1.6N。
（2）[2]设电阻箱的示数为R，由图可知电阻箱的读数为
20． 最大 将滑片逐渐左移
【详解】
（1）为了保护电路，将滑动变阻器接入电路使用时，应将滑片置于阻值最大处；（2）滑动变阻器与电铃串联，可以改变通过电铃的电流值，如图1所示：
根据实物图画出对应的电路图如图2所示：
（3）欲使铃声越来越大，通过电铃的电流就要越来越大，所以滑片要向阻值小的方向运动，即将滑片逐渐左移．
点睛：在闭合开关前，电路中的阻值要最大，使电路中的电流最小，能够保护电路；滑动变阻器与用电器串联，通过调节滑片可知改变电路中的电流，从而控制通过用电器的电流值，画出实物图，然后根据实物图画电路图；根据铃声的大小判断电路中电流的变化，利用滑动变阻器的作用来分析．
21． 滑动变阻器的最大电阻为18Ω 滑动变阻器允许通过的最大电流为1.5A
当滑动变阻器的滑片向左移动时，灯泡变亮，电路中的电流变大，变阻器连入电路的电阻变小，将灯、变阻器、开关、电流表串联起来；根据变阻器铭牌上字样的含义解决本题．
【详解】
允许经过小灯泡的电流为0.2A，电流表选用0-0.6A量程，当滑动变阻器的滑片向左移动时，灯泡变亮，电流变大，变阻器连入电路中的电阻变小，连接变阻器A和C接线柱，如下图所示：
滑动变阻器标称的“18Ω”表示滑动变阻器的最大电阻为18Ω；
滑动变阻器标称的“1.5A”表示滑动变阻器允许通过的最大电流为1.5A．
【点睛】
本题考查实物的连接和滑动变阻器的使用，滑动变阻器的接线规则：一上一下，滑动变阻器串联在电路中．
