人教版九年级全一册15.4电流的测量同步练习（有解析）

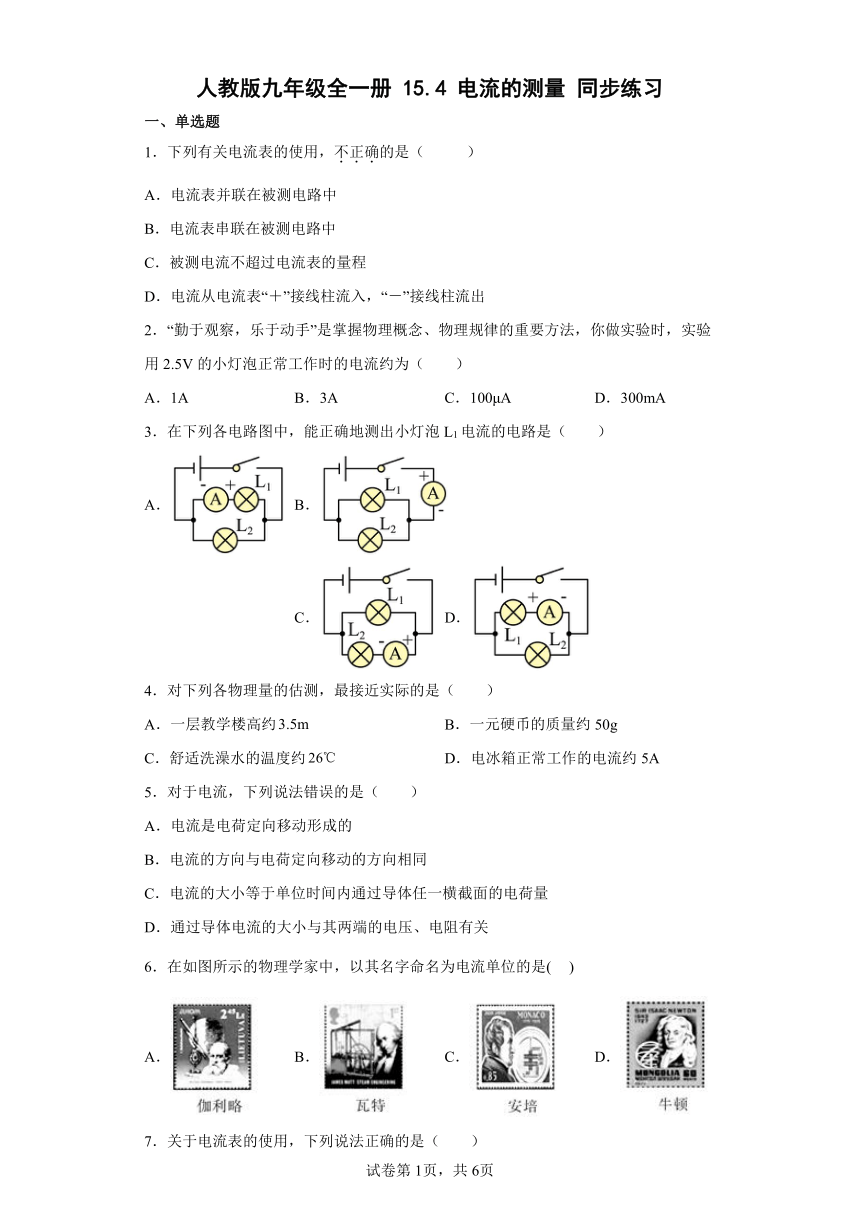

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
2．“勤于观察，乐于动手”是掌握物理概念、物理规律的重要方法，你做实验时，实验用2.5V的小灯泡正常工作时的电流约为（　　）
A．1A B．3A C．100μA D．300mA
3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（　　）
A． B． C． D．
4．对下列各物理量的估测，最接近实际的是（　　）
A．一层教学楼高约 B．一元硬币的质量约50g
C．舒适洗澡水的温度约 D．电冰箱正常工作的电流约5A
5．对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
6．在如图所示的物理学家中，以其名字命名为电流单位的是( )
A． B． C． D．

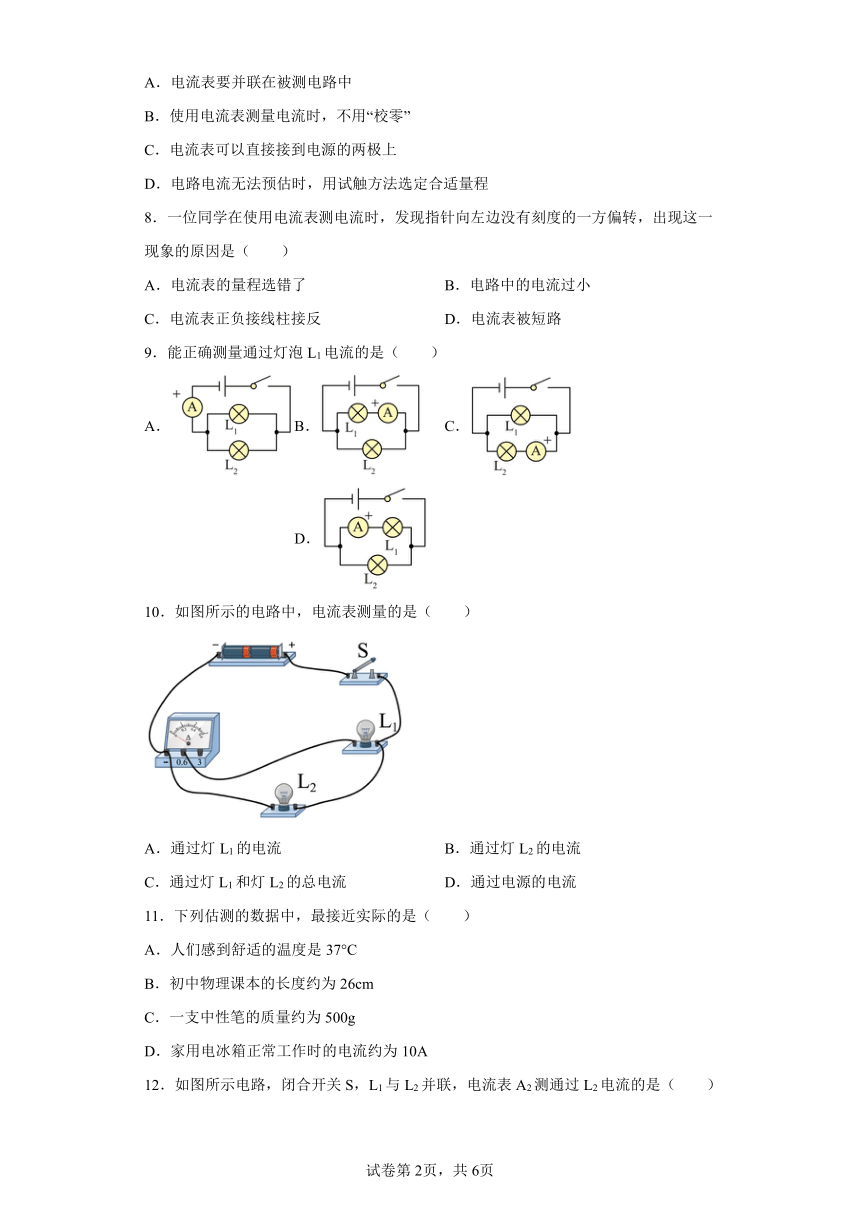

7．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
8．一位同学在使用电流表测电流时，发现指针向左边没有刻度的一方偏转，出现这一现象的原因是（　　）
A．电流表的量程选错了 B．电路中的电流过小
C．电流表正负接线柱接反 D．电流表被短路
9．能正确测量通过灯泡L1电流的是（　　）
A． B． C． D．
10．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
11．下列估测的数据中，最接近实际的是（　　）
A．人们感到舒适的温度是37°C
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A

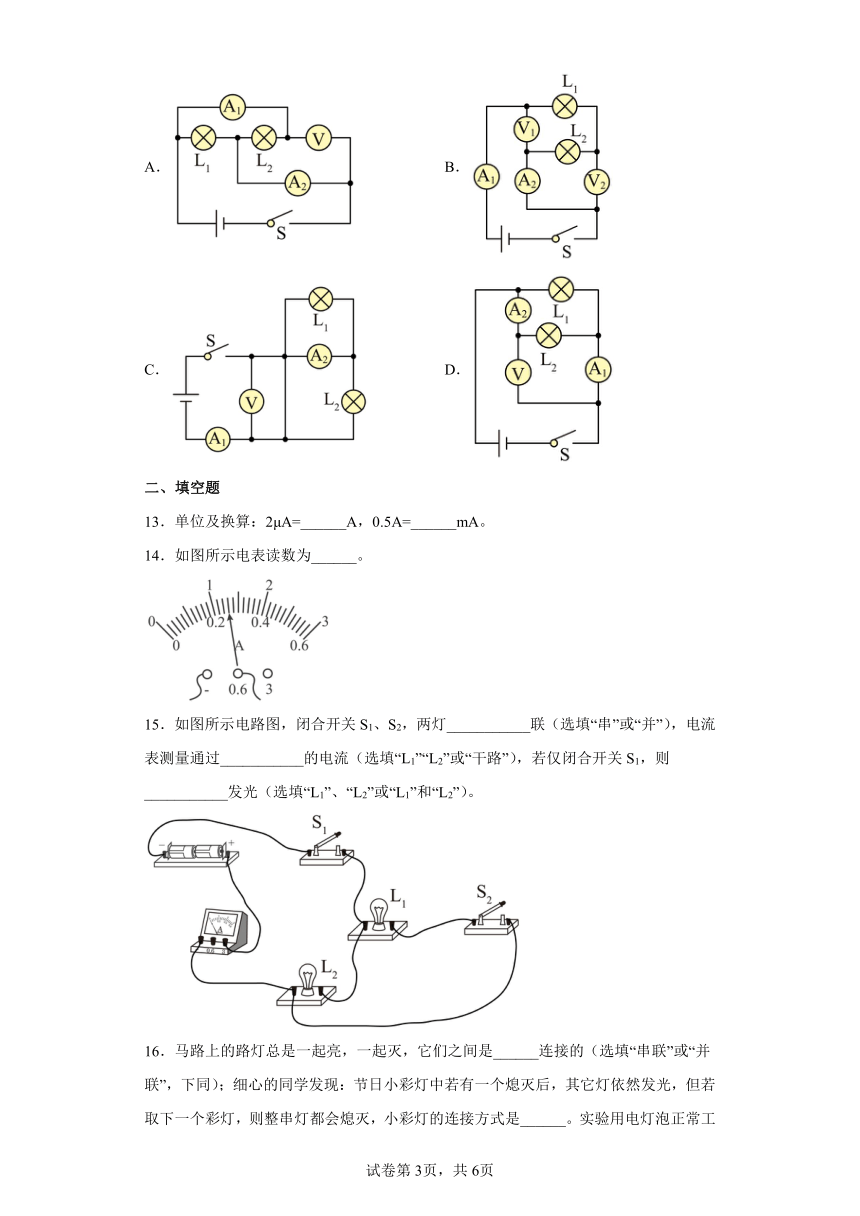

12．如图所示电路，闭合开关S，L1与L2并联，电流表A2测通过L2电流的是（　　）
A． B．
C． D．
二、填空题
13．单位及换算：2μA=______A，0.5A=______mA。
14．如图所示电表读数为______。
15．如图所示电路图，闭合开关S1、S2，两灯___________联（选填“串”或“并”），电流表测量通过___________的电流（选填“L1”“L2”或“干路”），若仅闭合开关S1，则___________发光（选填“L1”、“L2”或“L1”和“L2”）。
16．马路上的路灯总是一起亮，一起灭，它们之间是______连接的（选填“串联”或“并联”，下同）；细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A=______mA。
三、综合题

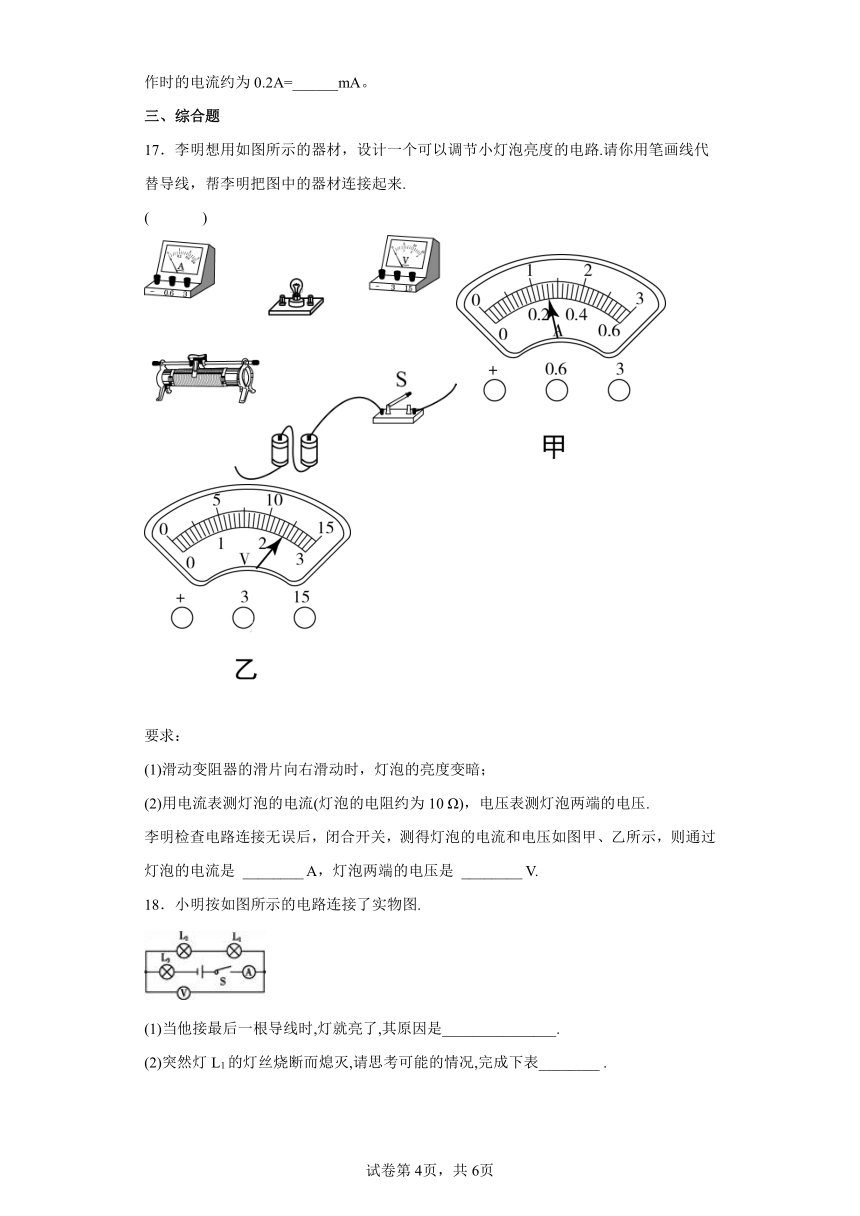

17．李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路.请你用笔画线代替导线，帮李明把图中的器材连接起来.
( )
要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10 Ω)，电压表测灯泡两端的电压.
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是 ________ A，灯泡两端的电压是 ________ V.
18．小明按如图所示的电路连接了实物图.
(1)当他接最后一根导线时,灯就亮了,其原因是_______________.
(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .

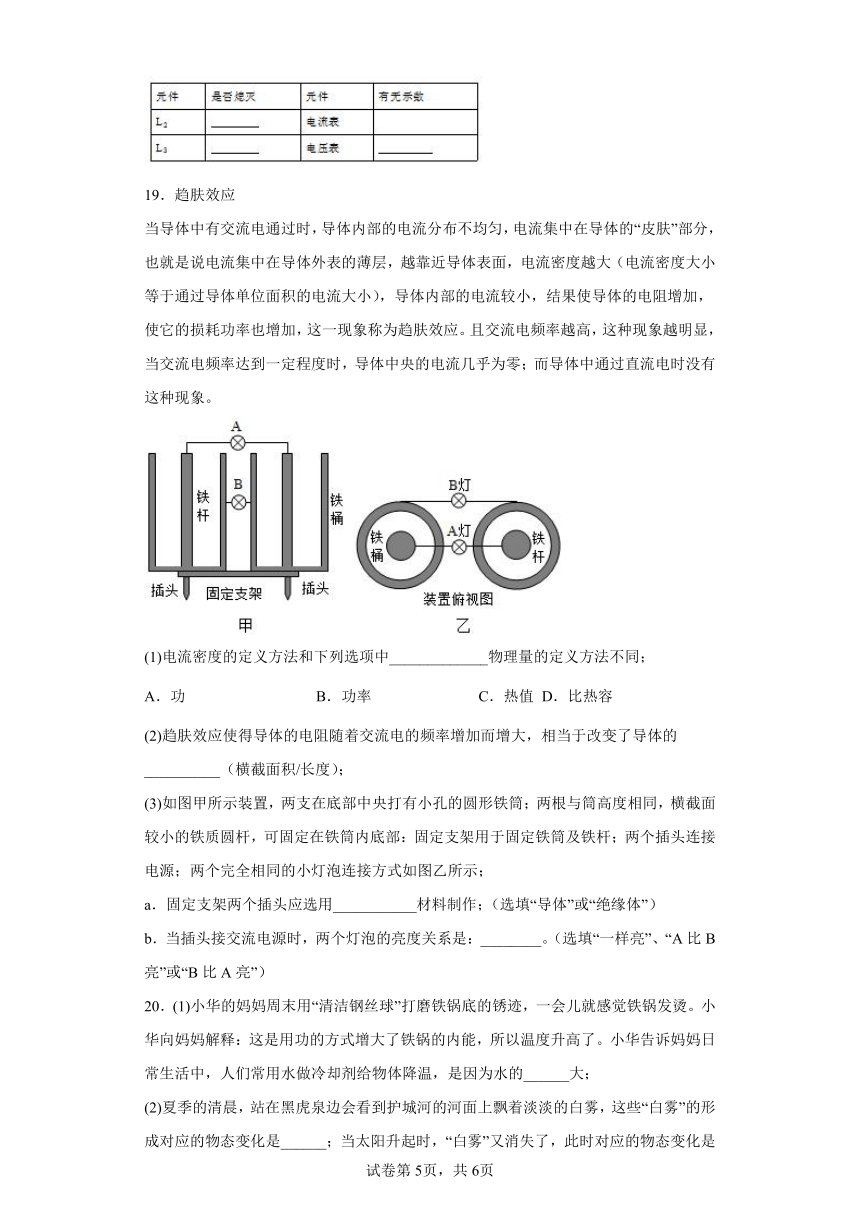

19．趋肤效应
当导体中有交流电通过时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大（电流密度大小等于通过导体单位面积的电流大小），导体内部的电流较小，结果使导体的电阻增加，使它的损耗功率也增加，这一现象称为趋肤效应。且交流电频率越高，这种现象越明显，当交流电频率达到一定程度时，导体中央的电流几乎为零；而导体中通过直流电时没有这种现象。
(1)电流密度的定义方法和下列选项中_____________物理量的定义方法不同；
A．功 B．功率 C．热值 D．比热容
(2)趋肤效应使得导体的电阻随着交流电的频率增加而增大，相当于改变了导体的__________（横截面积/长度）；
(3)如图甲所示装置，两支在底部中央打有小孔的圆形铁筒；两根与筒高度相同，横截面较小的铁质圆杆，可固定在铁筒内底部：固定支架用于固定铁筒及铁杆；两个插头连接电源；两个完全相同的小灯泡连接方式如图乙所示；
a．固定支架两个插头应选用___________材料制作；（选填“导体”或“绝缘体”）
b．当插头接交流电源时，两个灯泡的亮度关系是：________。（选填“一样亮”、“A比B亮”或“B比A亮”）
20．(1)小华的妈妈周末用“清洁钢丝球”打磨铁锅底的锈迹，一会儿就感觉铁锅发烫。小华向妈妈解释：这是用功的方式增大了铁锅的内能，所以温度升高了。小华告诉妈妈日常生活中，人们常用水做冷却剂给物体降温，是因为水的______大；
(2)夏季的清晨，站在黑虎泉边会看到护城河的河面上飘着淡淡的白雾，这些“白雾”的形成对应的物态变化是______；当太阳升起时，“白雾”又消失了，此时对应的物态变化是______；
(3)为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的基本单位是______（填写中文名称）；安培是______（填写物理量名称）的基本单位；
(4)小华同学买了一个自带LED灯照明的电动挖耳勺。按下主开关后，LED灯工作，便于观察耳内状况。再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。根据功能要求可以判断，LED灯和电动机的连接方式是______；电动机在电路图中的符号是______。
21．根据图甲所示电路图，若开关K闭合后通过电流表A1的电流为0.9A，通过灯L1的电流为0.2A．
（1）将图乙中的各元件按电路图连接起来（要求导线不能交叉）．
( )
（2）电流表A2的示数应是 _____ A．
（3）请在图丙A2的表盘上标出指针位置及所用的接线柱．
( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
电流表的电阻很小，使用时若要测量哪个用电器的电流就与哪个用电器串联，A说法错误，符合题意；B说法正确，不符合题意；电流表使用时被测电流不能超过电流表的量程，否则就烧坏电流表，C说法正确；电流表使用时让电流从电流表“＋”接线柱流入，“－”接线柱流出，否则电流表指针反向偏转，损坏电流表，D说法正确；答案选A．
2．D
【详解】
实验用2.5V的小灯泡正常工作时的电流约为300mA，故ABC错误，D正确。
故选D。
3．A
【详解】
A．电流表与L1串联，测与L1的电流，故A符合题意；
B．电流表在干路中，测干路中的电流，故B不符合题意；
C．电流表与L2串联，测与L2的电流，故C不符合题意；
D．电流表与L1串联，但接线柱接错了，故D不符合题意。
故选A。
4．A
【详解】
A．一层教学楼高约左右，故A符合题意；
B．我国一元硬币的质量为6g，故B不符合题意；
C．人体温度为，舒适的洗澡水的温度与人体温度差不多，约在左右，故C不符合题意；
D．家用电冰箱的额定功率在220W左右，正常工作时的电流为，故D不符合题意。
故选A。
5．B
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
6．C
【详解】
A、伽利略是著名的物理学家，但其名字没有被命名为物理量的单位．不符合题意；
B、瓦特是英国的物理学家，其名字被命名为功率的单位．不符合题意；
C、安培是英国的物理学家，其名字被命名为电流的单位．符合题意；
D、牛顿是伟大的物理学家，其名字被命名为力的单位．不符合题意．
故选C．
7．D
【详解】
A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故D正确。
故选D。
8．C
【详解】
电流表接入电路时，应与被测电路串联，电流从电流表的正接线柱进，从负接线柱出，若指针向左边没有刻度的方向偏转，说明电流表的正负接线柱接反了。
故选C。
9．D
【详解】
A．由电路图知，两灯并联连接，电流表测干路电流，而电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故A不符合题意；
B．由电路图知，两灯并联，电流表测L1的电流，但电流从电流表的负接线柱流入，正接线柱流出，不能正确测量灯泡L1的电流，故B不符合题意；
C．由电路图知，两灯并联，电流表测L2的电流，不能测量通过L1的电流，故C不符合题意；
D．由电路图知，两灯并联，电流表测L1的电流，且电流从电流表的正接线柱流入，负接线柱流出，能正确测量通过L1的电流，故D符合题意。
故选D。
10．A
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
11．B
【详解】
A．人感到舒适的温度范围约为19~24°C，不是37°C，故A不符合题意；
B．初中物理课本的长度大约为26cm，宽度约为18cm，故B符合题意；
C．一支中性笔的质量约为10~20g左右，故C不符合题意；
D．家用电冰箱正常工作时的电流约为1A左右，故D不符合题意。
故选B。
12．D
【详解】
A．分析电路时，电压表所在的支路可视为断路，电流表所在的电路可视为一根导线。电流表与待测电路串联。两灯并联，A1测L2的电流 ，A2测干路的电流，故A不符合题意；
B．两灯串联，电流表A2测通过L1和L2的电流，故B不符合题意；
C．两灯并联，两电流表都接在干路上测干路电流 ，故C不符合题意；
D．两电阻并联，A2测L2的电流，A1测干路的电流，故D符合题意。
故选D。
13． 2×10-6A 0.5×103
【详解】
[1]因为
1A=103mA
1mA=103μA.
所以
1A=106μA.
1μA=1×10-6A
2μA=2×1μA=2×10-6A
[2]因为
1A=103mA.
所以
0.5A=0.5×1A =0.5×103mA。
14．0.26A
【详解】
电流表选择的小量程，分度值为0.02A，所以读数为0.26A。
15． 并 干路 L2
【详解】
[1][2]把两灯的两端连接在一起，然后接在电路中，这两个灯就是并联。闭合开关S1、S2，两灯并联。电流表与待测电路串联，电流表接在干路上，故电流表测量通过干路的电流。
[3]若仅闭合开关S1，则L1没有连入电路中，为L2的简单电路，L2发光。
16． 并联 串联 200
【详解】
[1]马路上的路灯如果一只坏了，其它的路灯还亮，所以它们之间互不影响，是并联的。
[2]因串联电路中用电器之间相互影响，所以取走一个灯，整串彩灯同时熄灭，则说明彩灯间的连接是串联的。
[3]灯泡正常工作时的电流约为
0.2A=0.2×1000mA=200mA
17． 0.26. 2.4
【详解】
滑动变阻器应符合“一上一下”的接线原则，因为滑片向右移动，灯泡变暗，说明滑片向右移动，滑动变阻器接入电路中的电阻增大，因此应选择左下方的接线柱；因为电源电压为3V,灯泡的电阻约为10Ω,所以电路中最大电流为I===0.3A，故电压表量程选择0 3V，电流表量程选择0 0.6A；即电流示数为0.26A，电压表示数为2.4V.用导线将电源、开关、滑动变阻器、灯泡和电流表顺次连接起来，电压表并联在灯泡两端，如图所示:
18． 开关没有断开
【详解】
（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；
（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下
点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．
19． A 横截面积 绝缘体 B比A亮
【详解】
(1)[1]电流密度大小等于通过导体单位面积的电流大小；功率是指物体在单位时间内所做的功的多少；热值表示单位质量（或体积）的燃料完全燃烧时所放出的热量；一定质量的物质在温度升高时，所吸收的热量与该物质的质量和升高的温度乘积之比称作这种物质的比热容；功的大小等于力与物体在力的方向上通过的距离的乘积，定义方法不同，故A符合题意。
(2)[2]趋肤效应使得导体的电阻随着交流电的频率增加而增大，而电流密度大小等于通过导体单位面积的电流大小，故相当于改变了导体的横截面积。
(3)[3][4]固定支架连接两个插头，应选用绝缘体材料制作；当插头接交流电源时，由趋肤效应导体内部的电流较小、导体的电阻增加可知，B灯泡比A灯泡亮。
20． 比热容 液化 汽化 焦耳 电流 并联
【详解】
(1)[1]由于水的比热容较大，对比其他物质，在相同的条件下，水能够吸收更多的热量，常被作为冷却剂给物体降温。
(2)[2]“白雾”是水蒸气遇到低温液化形成的小水珠。
[3]当太阳升起时，“白雾”又消失，是因为温度上升，“白雾”吸收热量发生汽化变成水蒸气。
(3)[4]热量是能量的一种形式，单位是焦耳，用符号J表示。
[5]电流的单位是安培，简称安，用符合A表示。
(4)[6]根据题意，按下主开关后，LED灯工作，便于观察耳内状况，再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。可知LED灯与电动机可以独立工作，互不影响，说明LED灯和电动机是并联的。
[7]电路图中规定的电动机符合是。
21． 0.7
【详解】
（1）（2）由电路图可知，两灯并联，电流表A1测干路中的电流，电流表A2测L2支路的电流，
根据题意可知，通过电流表A1的电流为0.9A，所以电流表A1选择0～3A的量程，
因为并联电路中，干路电流等于各支路电流之和，
所以通过灯L2的电流为0.9A﹣0.2A＝0.7A，则电流表A2选择0～3A的量程；
从电源正极依次串联电流表A1、电流表A2、灯泡L2以及开关K回到电源负极，然后将灯泡L1并联在电流表A2和灯泡L2两端，如下图所示：
（3）电流表A2选择0～3A的量程，分度值为0.1A，示数为0.7A，如下图所示：
