苏科版九年级下册第十五章电功和电热 单元练习（有解析）

苏科版九年级下册 第十五章 电功和电热
一、单选题

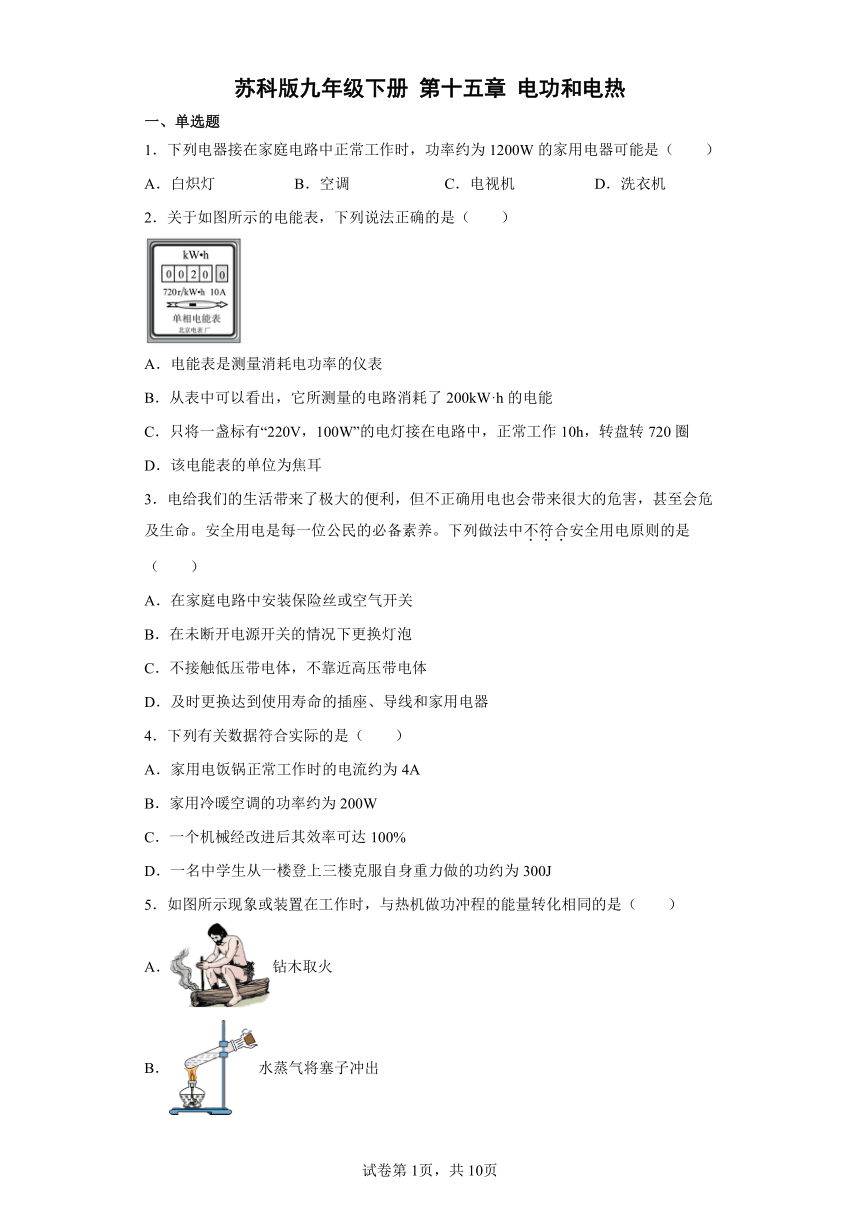

1．下列电器接在家庭电路中正常工作时，功率约为1200W的家用电器可能是（　　）
A．白炽灯 B．空调 C．电视机 D．洗衣机
2．关于如图所示的电能表，下列说法正确的是（　　）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈
D．该电能表的单位为焦耳
3．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
4．下列有关数据符合实际的是（　　）
A．家用电饭锅正常工作时的电流约为4A
B．家用冷暖空调的功率约为200W
C．一个机械经改进后其效率可达100%
D．一名中学生从一楼登上三楼克服自身重力做的功约为300J
5．如图所示现象或装置在工作时，与热机做功冲程的能量转化相同的是（　　）
A．钻木取火
B．水蒸气将塞子冲出
C．活塞迅速下压，棉花燃烧
D．电炉子

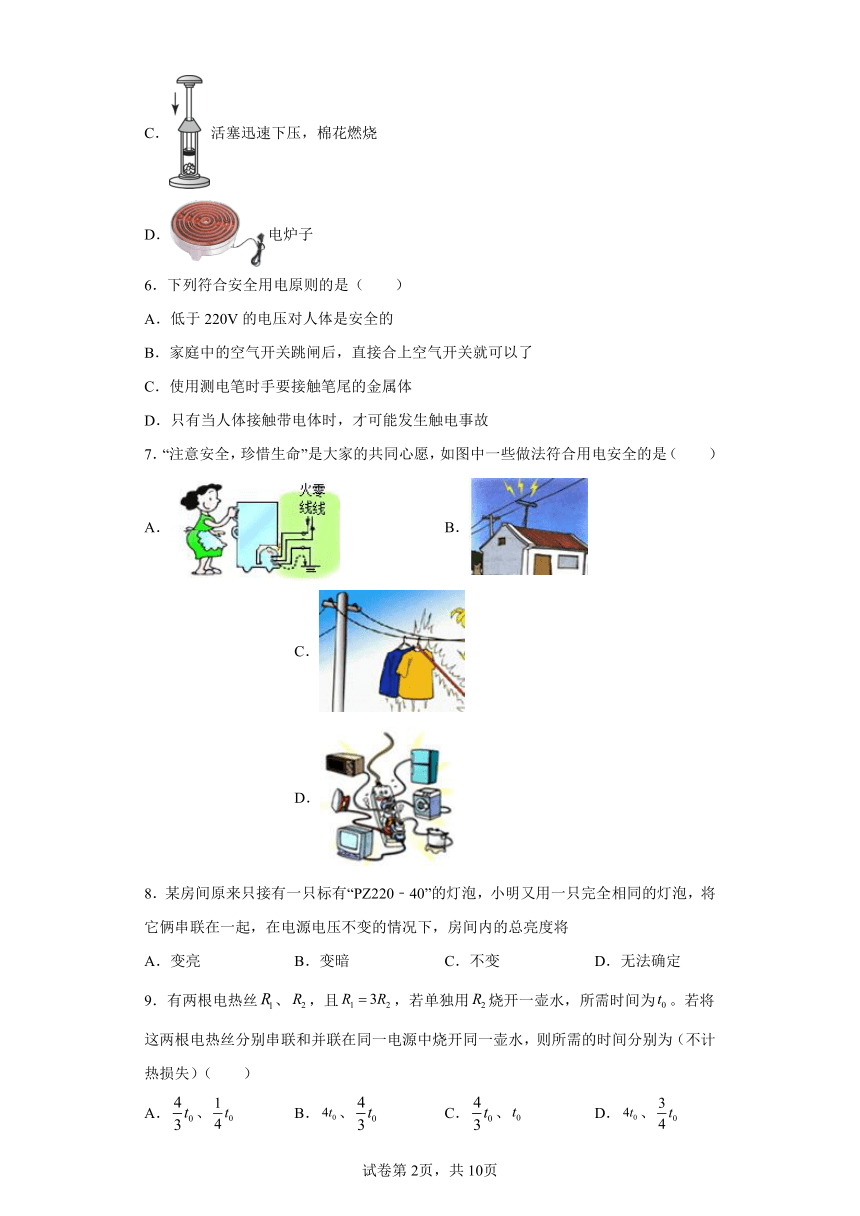

6．下列符合安全用电原则的是（　　）
A．低于220V的电压对人体是安全的
B．家庭中的空气开关跳闸后，直接合上空气开关就可以了
C．使用测电笔时手要接触笔尾的金属体
D．只有当人体接触带电体时，才可能发生触电事故
7．“注意安全，珍惜生命”是大家的共同心愿，如图中一些做法符合用电安全的是（　　）
A． B． C． D．
8．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将
A．变亮 B．变暗 C．不变 D．无法确定
9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（　　）
A．、 B．、 C．、 D．、

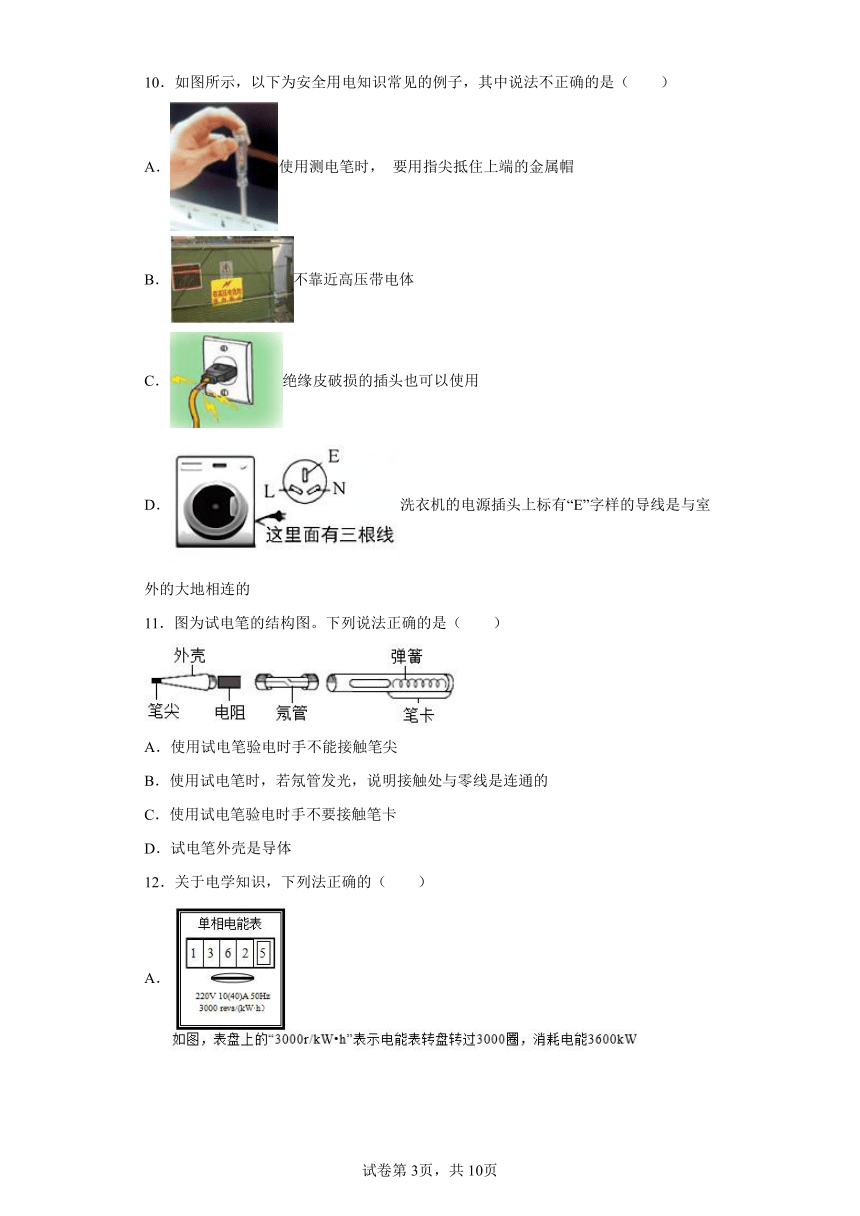

10．如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）
A．使用测电笔时， 要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
11．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
12．关于电学知识，下列法正确的（　　）
A．
B．
C．
D．
13．在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。已知小灯泡的额定电压为12V，下列说法中正确的是（　　）
A．在电压表示数变小的过程中，电路消耗的总功率不断变大
B．滑动变阻器的最大阻值为9Ω
C．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9W
D．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W

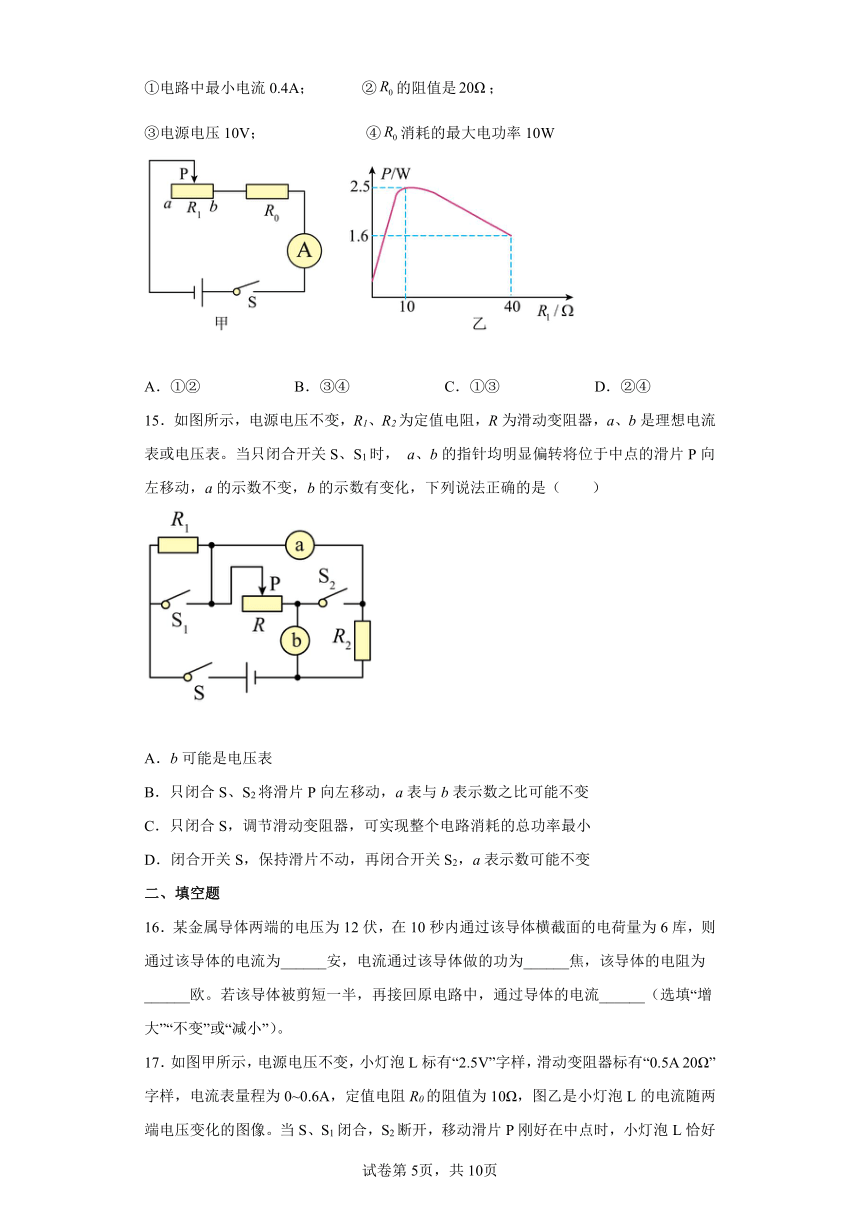

14．如图甲所示的电路中，为定值电阻，为滑动变阻器（其最大阻值为），闭合开关后，当滑动变阻器的滑片P从端移至端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是（　　）
①电路中最小电流0.4A； ②的阻值是；
③电源电压10V； ④消耗的最大电功率10W
A．①② B．③④ C．①③ D．②④
15．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是理想电流表或电压表。当只闭合开关S、S1时， a、b的指针均明显偏转将位于中点的滑片P向左移动，a的示数不变，b的示数有变化，下列说法正确的是（　　）
A．b可能是电压表
B．只闭合S、S2将滑片P向左移动，a表与b表示数之比可能不变
C．只闭合S，调节滑动变阻器，可实现整个电路消耗的总功率最小
D．闭合开关S，保持滑片不动，再闭合开关S2，a表示数可能不变
二、填空题
16．某金属导体两端的电压为12伏，在10秒内通过该导体横截面的电荷量为6库，则通过该导体的电流为______安，电流通过该导体做的功为______焦，该导体的电阻为______欧。若该导体被剪短一半，再接回原电路中，通过导体的电流______（选填“增大”“不变”或“减小”）。
17．如图甲所示，电源电压不变，小灯泡L标有“2.5V”字样，滑动变阻器标有“0.5A 20Ω”字样，电流表量程为0~0.6A，定值电阻R0的阻值为10Ω，图乙是小灯泡L的电流随两端电压变化的图像。当S、S1闭合，S2断开，移动滑片P刚好在中点时，小灯泡L恰好正常发光，则电源电压为 _________ V。当S、S2闭合，S1断开时，移动滑片P，在确保电路安全的情况下，电路消耗的最大功率为_________ W。
18．课外实践活动中，小明仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为______kW·h。当电路中只有一个电饭煲接入电路，正常工作12min，转盘转了300转，则电饭煲消耗的电能为_____J，电饭煲的电功率为______W。
19．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
20．在如图所示的电路中，电压表的量程为0~20V，电源电压和灯丝的电阻保持不变，滑动变阻器的最大阻值为120Ω．闭合开关，滑动变阻器的滑片从A点移到B点时，电压表的示数从12V变为18V，当滑片在A、B两点时，灯泡的功率分别为和，，，则滑片分别在A、B两点时电路中电流之比是____；在保证电路安全的前提下，电路消耗的总功率的最小值是____W．
三、综合题
21．新冠病毒变异株“奥密克戎”在多国肆虐，“无接触”式的生活方式悄然走进我们的生活。图甲为某款无接触式的热风干手器，手伸入舱内时可吹出温度为 的热风，其电路由控制电路和工作电路两部分构成，可简化为图乙所示，其中控制电路中R为光敏电阻。已知该款干手器工作电路的额定功率为1100W，加热电阻丝阻值为88Ω，请你综合应用所学知识解答下列问题：
（1）控制电路中的电磁继电器主要是利用了电流的______效应；手伸入舱内时电阻R的阻值______（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作；
（2）某家庭电路电能表如图丙所示，电能表的示数为______，不使用其它用电器情况下，2台该款干手器______（选填“能”或“不能”）同时工作；
（3）该款无接触式的热风干手器正常工作时加热电阻丝的电功率为多少______W？
（4）正常工作时电动机的额定功率为多少______W？
22．如图甲是某品牌家用电吹风，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装______，B处应安装______（选填“电动机”或“电阻丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关______。要使电吹风处于“暖风”状态，应闭合开关______；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，则R1:R2=_______；
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会______（选填“变大”“变小”或“不变”）。
23．新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。有一种型号电炖锅，其简化工作电路如图甲所示，电源电压为220V，R0、Rt都是发热电阻，R0是定值电阻，Rt是PTC电阻，Rt的阻值随温度t的变化曲线如图乙所示。炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110℃，电炖锅功率为440W。求：
（1）当Rt的温度为50℃时，Rt的阻值是___________Ω；
（2）当Rt的温度约为110℃时，电炖锅的工作电流___________A，R0的阻值是___________Ω；
（3）Rt的温度从20℃升高到110℃的过程中，电炖锅的最大功率是___________W。
24．（1）请用笔画线，将图1中的开关和灯按照安全用电的原则接入家庭电路中，要求：S同时控制L1和L2，如果L1烧坏后L2能继续工作；________
（2）用试电笔测试家庭电路的电线，发现接触________（选填“火线”或“零线”）时，试电笔的氖管会发光；在图2所示的情境中，使用试电笔方法正确的是图________；
（3）下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是________。
A．开关接触不良
B．灯泡灯丝断了
C．电压偏低
D．双孔插座中的两个线头相碰
25．如图为某品牌电饭煲的工作电路示意图，“T”字形开关S1可以拨至触点“1”同时与a、b相连，或拨至触点“2”只与c相连（红灯，绿灯为指示打，不计电阻）。该电饭煲具有加热、保温功能，在加热挡时总功率为2640W，在保温挡时的总功率为110W，且R2＝R3。请根据以上信息解答下列问题：
（1）将开关S1拨至触点“1”时，______发光（选填“红灯”或“绿灯”），此时电饭煲处于______状态（选填“加热”或“保温”）；
（2）R1的阻值是多少Ω______？
（3）如果在不改变某一个挡位电功率的基础上，将电路中一个电阻替换成导线，则另一个挡位的功率会提升多少W______？
（4）如果在不改变原来两个挡位电功率的基础上，要增加一个更大功率的挡位来加热物体，请在图中合适的位置添加一个开关S2，作图并用简要的文字说明如何调至该挡位______。
26．小明在研究家里的“超级快充”充电器时，可快速把“3.6V 4400mAh”的电池充满，极大方便了人们的使用。通过阅读说明书，小明知道了原来在充电器的内部存在降压变压器使充电器输出电压为4.4V。可将变压器原理简化为：原线圈匝数n1，副线圈匝数n2，若输入电压U1，输出电压U2，则由关系式为：。有没有升压的变压器呢 小明通过查阅资料知道提高电压可以很有效的降低电能在输电线上的损耗。2020年7月我国1100千伏特高压输电线路从新疆到安徽，全线贯通，创造了超高压输电的记录，为我国构建清洁低碳、安全高效的能源体系作出了贡献。
　　
电池名称 锂离子电池
充电电压 4.4
工作电压 3.6
电量 4400mA
（1）充电器为手机充电时，电流通过电池，将电能转化为______能，若原线圈的匝数为1100圈，要使充电器的输出电压为4.4V，副线圈匝数为______圈；
（2）一个标注“输出4.4V 10A”的快速充电器，假设充电效率为90%，选用快速充电器将电池从零充满需要的时间为______s；
（3）我国正在实验1500kV的特高压输电技术，若甲乙两地原来用500kV的超高压输电，现用1500kV的特高压输电，当输电功率相同时，则线路上的功率损耗为原来的______倍；
（4）由电厂向用户输电，输送的功率P一定，关于输电电压U与输电电流的I的关系图像正确的是______。
A．B．C．D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．白炽灯的额定功率一般小于100W，故A不符合题意；
B．空调机的功率一般较大，在1000W左右，故B符合题意；
C．电视机的功率约在100W左右，故C不符合题意；
D．洗衣机的功率一般在300W左右，故D不符合题意。
故选B。
2．C
【详解】
A．电能表是测量家庭电路中消耗电能多少的仪表，不是测电功率的仪表，故A错误；
BD．电能表显示数字中最后一位是小数，单位为kW·h，图中电能表示数为20.0kW·h，表示它所测量的电路消耗了20.0kW·h的电能，故BD错误；
C．电灯正常工作的电功率
P=100W=0.1kW
灯正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h
“720r/(kW·h)”表示电路中每消耗1kW·h的电能，电能表的转盘转过720圈，所以，只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈，故C正确。
故选C。
3．B
【详解】
A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。
4．A
【详解】
A．家用电饭锅正常工作时的功率在1000W左右，通过的电流约为
左右，故A符合实际；
B．家用冷暖空调的功率在1000W以上，故B不符合实际；
C．使用任何机械做功时，都一定会有额外功，机械效率都小于100%，故C不符合实际；
D．中学生体重约500N，三楼的高度为
h＝2×3m＝6m
该同学登楼做的功
W＝Gh＝500N×6m＝3000J
故D不符合实际。
故选A。
5．B
【详解】
热机做功冲程中，高温高压的气体对活塞做功，将内能转化为机械能。
A．钻木取火，是克服摩擦做功，机械能转化为内能，故A不符合题意；
B．水蒸气对活塞做功，水蒸气的内能减小，活塞由静止变为运动，机械能增加，故水蒸气将内能转化为活塞的机械能，故B符合题意；
C．活塞对筒内的空气做功，空气的内能增加，温度升高，达到棉花的着火点，而使棉花燃烧，故是机械能转化为内能，故C不符合题意；
D．电炉子工作时消耗电能，得到内能，电能转化为内能，故D不符合题意。
故选B。
6．C
【详解】
A．经验证明，只有不高于36V的电压对人体才是安全的，故A不符合题意；
B．家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故B不符合题意；
C．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故C符合题意；
D．高压带电体只要人靠近就有触电危险，人体不接触带电体时，也有可能发生触电事故，故D不符合题意。
故选C。
7．A
【详解】
A．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，此选项符合安全用电原则，符合题意；
B．电视天线与电线接触，人可能会通过天线触电，不符合题意；
C．由于自来水是导体，在电线上晾晒衣服容易发生触电事故，不符合题意；
D．插座上接过多用电器会导致总功率过大，电路中的电流过大，易引起火灾，不符合题意。
故选A。
8．B
【详解】
因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P=可知，电路的总功率变小，房间内的总亮度变暗．
9．D
【详解】
烧开同一壶水所需热量相同，设为Q吸，不计热损失，单独用R2烧开一壶水时
Q吸＝I2R2t＝
若将这两根电热丝串联接入电路，由串联电阻的规律，电路总电阻
R串＝R1+R2＝3R2+R2＝4R2
由可得，电热丝串联烧开同一壶水所用的时间
若将这两根电热丝并联接入电路，则电路总电阻
R并＝
类似地，电热丝并联在同一电源中烧开同一壶水所用的时间
t并=
故D符合题意，ABC不符合题意。
故选D。
10．C
【详解】
A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；
B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；
C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；
D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。
故选C。
11．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
12．B
【详解】
A、“3000r/kW h”表示电路中每消耗1kW h的电能，电能表的转盘转3000转，故A错误；
B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，三孔插座“左零、右火、上地”，故B正确；
C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故C错误；
D、由Q=I2Rt可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故D错误．
故选B．
【点睛】
本题为电学综合题，考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律，知识点较多，要求认真审题，属于易错题！
13．B
【详解】
A．如图灯泡和滑动变阻器串联，电压表测灯泡两端的电压，在电压表示数变小的过程中，由图乙可知，电路中的电流变小，根据 电路消耗的总功率不断变小，故A错误；
B．当滑片P在a端时，滑动变阻器的最大阻值最大，最大阻值为
故B正确；
C．滑片P由a端滑至b端的过程中，小灯泡两端的电压变大，电流变大，根据小灯泡的电功率大，变化了
故C错误；
D．滑片P滑至b端时，电路中只有灯泡，故灯泡两端的电压12V就是电源电压，滑片P由a端滑至b端的过程中，电路的总电功率变化了
故D错误.。
故选B。
14．B
【详解】
①由图乙知，当变阻器接入电路的阻值最大为40Ω时，变阻器消耗的电功率为1.6W，那么电路中的电流
由图甲知，滑动变阻器R1与定值电阻R0串联在电路中，则变阻器接入电路最大时，电路中的总电阻最大，据欧姆定律知，此时电路中的电流最小为0.2A，所以①判断错误；
②③由图乙知，当变阻器接入电路的阻值为10Ω时，其电功率为2.5W，此时电路中的电流
设电源电压为U，据串联电路有
U=0.2A×(R0+40Ω)，U=0.5A×(R0+10Ω)
解以上两式得，电源电压及R0的阻值分别为
U=10V，R0=10Ω
所以②判断错误，③判断正确；
④当变阻器接入电路的阻值为0时，电路中只能R0工作，电路中的电流最大，R0消耗的电功率最大为
所以④判断正确。故ACD错误，B正确。
故选B。
15．D
【详解】
A．只闭合开关S、S1时，R1短路，定值电阻R2和滑动变阻器R在不同路径上，a表和R2在一条路径上，b表和滑动变阻器串联在一条路径上，因为此时a、b的指针均明显偏转将位于中点的滑片P向左移动，a的示数不变，b的示数有变化，所以b一定是电流表，a表可能是电流表也可能是电压表，故A错误；
B．只闭合S、S2时，若a表是电流表， 滑动变阻器R和定值电阻R2被短路，a、b表的示数相同，电流表a测的是R1的电流，a表示数不变，a表与b表示数之比无意义，若a表是电压表，滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，a表与b表示数之比为滑动变阻器的电阻，当滑片向左移动时，其比值变大，故B错误；
C ．要想使电路中的电流最小，电源电压一定，就是电路中的电阻最大，当电路串联时电阻最大，所以只闭合S、S2时且a表是电压表时，此时电路电阻最大，功率最小，故C错误；
D．闭合开关S，在闭合开关S2前后，若a表示电压表，这两种情况滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，因为滑片位置不变，所以电路中电阻不变，电流不变，滑动变阻器两端电压不变，即电压表示数不变，故D正确。
故选D。
16． 0.6 72 20 增大
【详解】
[1]通过该导体的电流
=0.6A
[2]电流通过该导体做的功为
W=UIt=12V×0.6A×10s=72J
[3]导体的电阻为
=20Ω
[4]若该导体被剪短一半，导体的电阻较小，再接回原电路中，由可知通过导体的电流变大。
17． 5 2.5
【详解】
[1]当S、S1闭合，S2断开，滑动变阻器与灯泡串联，移动滑片P刚好在中点时，此时滑动变阻器接入的阻值为
小灯泡L恰好正常发光，小灯泡的电压为2.5V，根据图乙可知，此时的电流为0.25A，则滑动变阻器两端的电压为
故电源电压为
[2]当S、S2闭合，S1断开时，定值电阻与滑动变阻器串联，移动滑片P，在确保电路安全的情况下，根据可知，电源电压一定时，总电阻最小，当滑动变阻器的接入阻值为零时，总电阻最小，电路消耗的总功率最大，此时的电路中的电流为
在电流表的安全范围内，故电路消耗的最大功率为
18． 1242.8 9×105 1250
【详解】
[1]有图可读出电能表的示数为1242.8 kW·h。
[2]由表盘信息可知，消耗1 kW·h的电能，转盘转1200转，所以转盘转了300转，则电饭煲消耗的电能
[3]由电功率公式电饭煲的电功率
19． 2∶5 ＜
【详解】
[1][2]L1电阻为
L2电阻为
甲图两灯串联，电流为
乙图两灯并联，灯正常发光，L1电流为
电流比为
甲图L2电压小于6V，乙图等于6V，根据，消耗的实际功率＜。
20． 2:1 8
电功率的相关计算。
【详解】
由P=I2R得：通过灯泡的电流之比为：；
(3)为保护电压表，滑动变阻器两端的最大电压为20V，电路中的电流最小，根据串联电路的电压等于各电阻两端电压之和可知，灯泡两端的电压为：U′L=U UR=24V 20V=4V，
此时电路中最小的电流为：，
此时电路中的最小功率为：P小=UI′=24V×13A=8W．
【点睛】
本题中的两空均有一定的难度，尤其是第二空。解决此题的关键是根据电压表的量程求出滑动变阻器两端的最大电压。具体突破难点如下：由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；（1）当滑片在，两点时，已知灯泡的功率，根据即可求出电流之比；（2）当滑动变阻器滑片在，两点时，已知电压表的对应示数，根据串联电路的电压特点求出灯泡两端的电压，即可求出电源电压，利用灯泡的功率及对应的电压求出灯泡的电阻；当电压表的示数为时，电路中的电流最小，根据串联电路的电压特点和欧姆定律求出电路中的最小电流，根据求出电路中消耗的最小电功率。
21． 磁 减小 139.6 能 550W 550W
【详解】
解：（1）[1]控制电路中的电磁继电器，属于电磁铁的应用，主要是利用了电流的磁效应。
[2]手伸入舱内，衔铁被吸下，工作电路开始工作，说明电路中的电流增大、导致电磁铁的磁性增强，由的变形式 可知，控制电路的总电阻减小，则电阻R的阻值减小。
（2）[3]由于电能表读数的最后一位是小数，单位是，图示电能表的示数为。
[4]根据电能表的参数可知电能表的工作电压为220V、平时工作允许通过的最大电流
I最大＝20A
这只电能表允许的用电器同时工作的最大总功率
2台该款干手器的电功率
所以在不使用其它用电器情况下，2台该款干手器能同时工作。
（3）[5]热风干手器正常工作时电压U＝220V，加热电阻丝的电功率
（4）[6]因为加热电阻与电动机并联，电动机正常工作的电功率，即额定功率为
答：（1）控制电路中的电磁继电器主要是利用了电流的磁效应，手伸入舱内时电阻R的阻值减小。
（2）电能表的示数为；2台该款干手器能同时工作；
（3）该款无接触式的热风干手器正常工作时加热电阻丝的电功率为550W；
（4）正常工作时电动机的额定功率为550W。
22． 电阻丝 电动机 S S和S1 1:2 变小
【详解】
（1）[1][2]电阻用来发热，电动机用来产生风，若A处装电动机，B处装电阻，则B处产生的热无法被风带出，会烧坏电吹风，因此A处应装电阻，B处装电动机，风将产生的热带出，形成热风。
（2）[3]要吹冷风状态，则电阻不工作，电动机工作，应闭合开关S。
[4]要吹暖风，由图，R1工作、R2不工作，因此应闭合开关S、S1 。
（3）[5]电吹风处于“暖风”状态时，R1和电动机并联，从出风口吹出的空气温度升高了20℃，此时发热功率为
处于“热风”状态时，R1、R2、电动机并联，从出风口吹出的空气温度升高了30℃，此时发热功率为
假设这两种状态下的热效率相同且都为η，则二种情况下空气吸热分别为
两式相比得
化简整理得
可求得
（4）[6]电阻丝升华，会变细，电阻值会变大，为纯电阻电路，根据功率公式
可知，电阻增大时，发热功率会变小。
23． 60 2 5 880
【详解】
（1）[1]由电路图可知两电阻串联，当Rt的温度为50℃时，由Rt的阻值随温度t的变化曲线可知Rt的阻值是60Ω。
（2）[2][3]当Rt的温度约为110℃时，电炖锅功率为440W，则电炖锅的工作电流为
电路总电阻为
由图可知此时Rt的阻值是105Ω，则R0的阻值为
（3）[4]根据可知电路中总电阻越小则电功率越大，Rt的温度从20℃升高到110℃的过程中，当Rt的温度为80℃时，Rt达到最小阻值50Ω，此时电炖锅有最大功率为
24． 火线 甲 D
【详解】
（1）[1]根据题意，两灯相互不影响应并联，为防止断开开关灯泡仍带电，引起触电事故，开关应串联在火线与用电器之间，如图所示：
（2）[2][3]火线与大地之间的电压为220V，零线与大地之间的电压为0，当试电笔与火线相接触，人手接触尾端的金属体时，可以通过人体与氖泡、大地形成一个回路，氖泡能发光，如果是零线因为没有电压就没有电流，则氖泡不能发光。而图2乙的使用方法人手直接接触笔尖的金属体，相当于在站在大地上直接接触火线，会导致触电事故。故在图2所示的情境中，使用试电笔方法正确的是图甲。
（3）[4]空气开关跳闸是因为电流过大引起的。
A．开关接触不良，电路中会出现断路，干路上的电流变小，故A不符合题意；
B．灯泡灯丝断了，电路中会出现断路，干路上的电流变小，故B不符合题意；
C．电压偏低，根据欧姆定律，在用电器使用情况不变的条件下，干路上的电流变小，故C不符合题意；
D．双孔插座中的两个线头相碰即形成短路，电路中总电阻很小，根据欧姆定律，干路上电流很大，故D符合题意。
故选D。
25． 红灯 加热 20 110
【详解】
（1）[1]将开关S1拨至触点“1”时，同时与a、b相连，此时R1于R2并联，和R1串联的红灯亮。
[2]因为R2和R3相等，R1和R2并联后的总电阻一定小于R2的电阻，当开关拨至触点“2”时，电路中R2和R3串联，总电阻比R1和R2并联时大，根据公式可知，开关S1拨至触点“1”时，电饭煲处于加热挡。
（2）[3] 当开关拨至触点“2”时，R2和R3串联，此时电饭煲处于保温状态，总功率为110W，根据公式可得R2的电阻
因为R2=R3，故有
2R2=440Ω
则
R2=220Ω
当开关拨至触点“1”时，R2的功率
则R1的功率
P1=P-P2=2640W-220W=2420W
R1的电阻
（3）[4] 根据题意，如果在不改变某一个挡位电功率的基础上，将电路中一个电阻替换成导线，只能是将R3替换为导线，此时不会影响加热挡的功率，而保温档的功率为
保温挡提升的功率
P=P保′-P保=220W-110W=110W
（4）[5]要增加一个更大功率的挡位，可将R3并联在原加热挡的电路中，挡S2闭合时，R1、R2、R3并联，则电功率更大，如下图所示：
26． 化学 22 1440 C
【详解】
（1）[1]充电器为手机充电时，使电池内部发生化学变化，从而储存能量，因此充电器为手机充电时，电流通过电池，将电能转化为化学能。
[2]原线圈的匝数为1100圈，要使充电器的输出电压为4.4V，输入电压为220V，由可知，故副线圈匝数为
（2）[3]由题可知，电池储存的电能为
W=UIt=3.6V×4.4A×3600s=57024J
因为充电效率为90%，消耗的电能为
选用“输出4.4V 10A”快速充电器将电池从零充满需要的时间为
（3）[4]由P=UI可知，当输出功率P相同时，电压由500kV提高到1500kV，输出电压增加到了原来的3倍，则电流减小为原来的。线路上功率的损耗是由于电流的热效应产生的。则
线路的电阻R一定，电流减小为原来的，则损耗的功率减小到原来的。即当输电功率相同时，则线路上的功率损耗为原来的倍。
（4）[5]由P=UI可知，当输出功率相同时，输出的电压与输出电流成反比。四个选项的图中，C选项中的图为反比例函数图像。故C正确，ABD错误。
故选C。
