北师大版九年级年级全一册第十一章简单电路 单元练习（有解析）

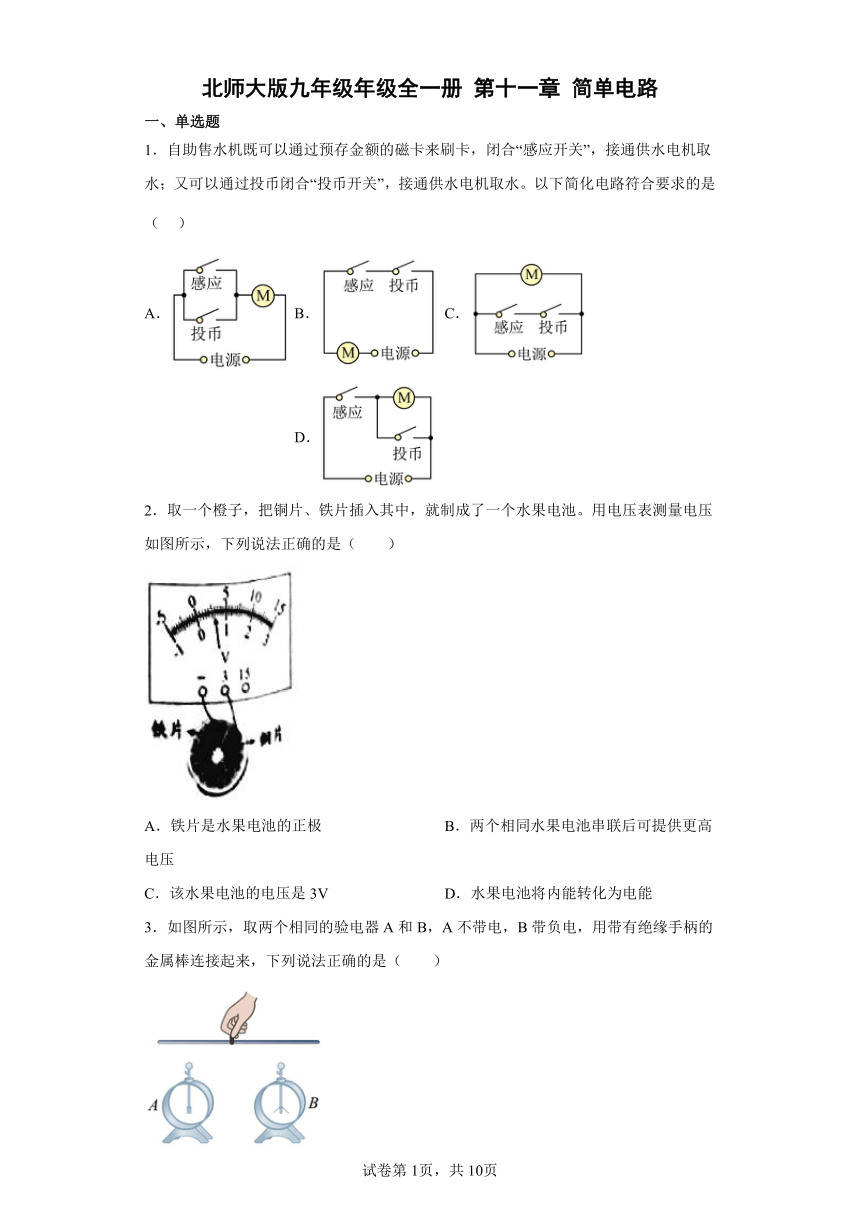

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。以下简化电路符合要求的是（ ）
A． B． C． D．
2．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
3．如图所示，取两个相同的验电器A和B，A不带电，B带负电，用带有绝缘手柄的金属棒连接起来，下列说法正确的是（　　）
A．A中质子通过金属棒流向B，瞬间电流方向为A到B
B．B中的电子通过金属棒流向A，瞬间电流的方向从A流向B
C．B中的电子通过金属棒流向A，瞬间电流的方向从B流向A
D．A中电子通过金属棒流向B，瞬间电流方向为B到A
4．甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
5．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障可能是（ ）
A．短路 B．断路 C．短路 D．断路
6．关于电荷的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
7．灯泡L1和L2按如图所示的方式连接，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（　　）
A．两个灯泡串联
B．电流表A1测灯泡L1的电流
C．通过两灯泡的电流相等
D．若灯L1断路，两电流表的示数相同

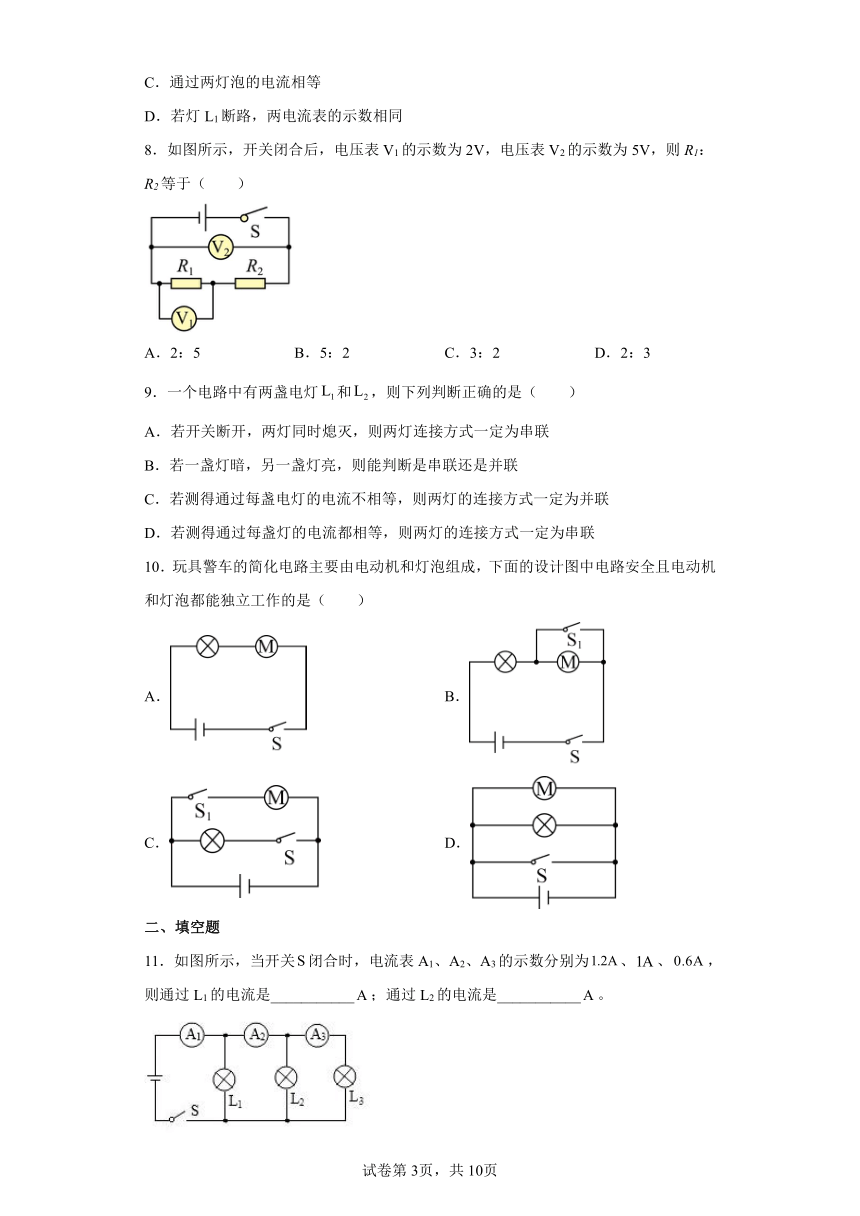

8．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A．2：5 B．5：2 C．3：2 D．2：3
9．一个电路中有两盏电灯和，则下列判断正确的是（　　）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联
C．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
10．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A． B．
C． D．
二、填空题
11．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
12．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
13．央视《是真的吗？》节目中，主持人做了“电池+口香糖锣纸=取火工具”的实验：取口香糖钱纸，中间剪掉一些，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图所示。锡纸条上___________段的电阻最大（已知ab、bc、cd长度相等），此时Iab________Icd（选填“=”“>”或“<”）。
14．下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
15．丝绸摩擦过的玻璃棒由于_______（选填“失去”或“得到”）电子而带正电；验电器的工作原理与图中_______（选填“甲”或“乙”）的现象相同。
三、综合题

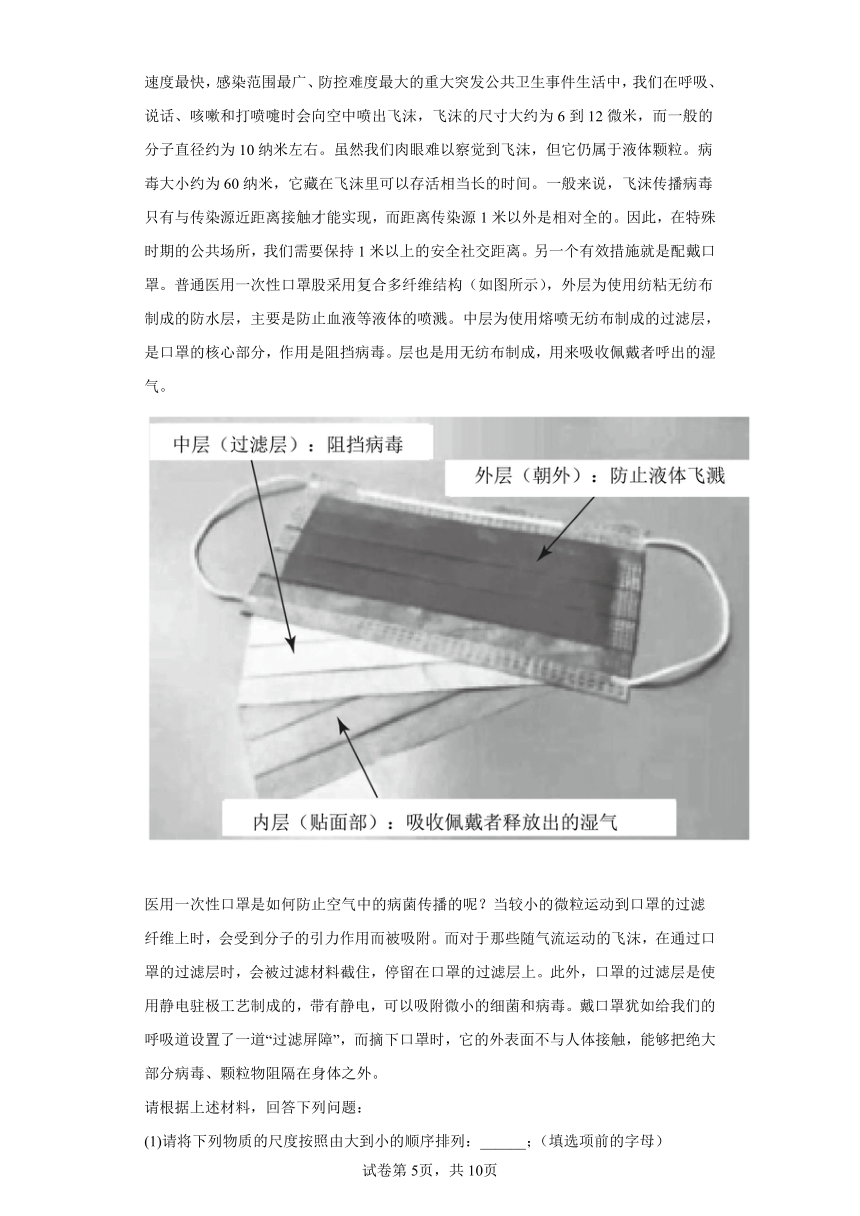

16．安全防疫话物理2020年的这次新冠肺炎疫情是新中国成立以来m我国遭遇的传播速度最快，感染范围最广、防控难度最大的重大突发公共卫生事件生活中，我们在呼吸、说话、咳嗽和打喷嚏时会向空中喷出飞沫，飞沫的尺寸大约为6到12微米，而一般的分子直径约为10纳米左右。虽然我们肉眼难以察觉到飞沫，但它仍属于液体颗粒。病毒大小约为60纳米，它藏在飞沫里可以存活相当长的时间。一般来说，飞沫传播病毒只有与传染源近距离接触才能实现，而距离传染源1米以外是相对全的。因此，在特殊时期的公共场所，我们需要保持1米以上的安全社交距离。另一个有效措施就是配戴口罩。普通医用一次性口罩股采用复合多纤维结构（如图所示），外层为使用纺粘无纺布制成的防水层，主要是防止血液等液体的喷溅。中层为使用熔喷无纺布制成的过滤层，是口罩的核心部分，作用是阻挡病毒。层也是用无纺布制成，用来吸收佩戴者呼出的湿气。
医用一次性口罩是如何防止空气中的病菌传播的呢？当较小的微粒运动到口罩的过滤纤维上时，会受到分子的引力作用而被吸附。而对于那些随气流运动的飞沫，在通过口罩的过滤层时，会被过滤材料截住，停留在口罩的过滤层上。此外，口罩的过滤层是使用静电驻极工艺制成的，带有静电，可以吸附微小的细菌和病毒。戴口罩犹如给我们的呼吸道设置了一道“过滤屏障”，而摘下口罩时，它的外表面不与人体接触，能够把绝大部分病毒、颗粒物阻隔在身体之外。
请根据上述材料，回答下列问题：
(1)请将下列物质的尺度按照由大到小的顺序排列：______；（填选项前的字母）
A．飞沫 B．分子 C．病毒
(2)飞沫传播______（选填“属于”或“不属于”）扩散现象；
(3)口罩的过滤层使用静电驻极工艺制成，可以进一步降低病毒传播风险。图所示的事例中利用了相同工作原理的是______（选填选项前的字母，多项选择）。
A． B．
C． D．
17．阅读短文，回答问题。
烟雾报警器，当出现大量烟雾，烟雾报警器就会响起来。烟雾报警器是如何工作的呢？
如图所示，在烟雾报警器中有一个α粒子源，可以产生α粒子，α粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，这样就产生了电子和带正电的氮离子（N+）、氧离子（O+）。烟雾报警器中有两块板，一块带正电，一块带负电。电子向带正电的板运动，氧离子和氮离子向带负电的板运动，这就产生了电流，且我们规定正电定向荷移动的方向为电流方向。当电路中有电流时，一切正常。但是，如果空气中有烟尘粒子，一部分α粒子会被烟尘粒子吸收，导致电流减小，触发警报。
（1）α粒子与空气中的氮分子或氧分子撞击，会产生带______（选填“正”或“负”）电的电子，这些电子会向烟雾报警器中的带正电的板运动，是因为______。
（2）如图所示，两板间的电流方向是______（选填“向上”或“向下”）的。
（3）当有烟雾时，烟雾报警器就会响起来的原因是：______。
18．阅读短文，回答问题：
测温手环
在疫情期间，蓝牙测温手环能很方便地测量人的体温，实现对疫情传播实时监控。某型号的蓝牙测温手环（如图甲）的部分技术参数如表所示。该测温手环主要由温度传感模块、蓝牙模块两个部分组成。
温度传感模块中，对温度敏感高的热敏电阻接入电路（如图乙），热敏电阻外部与导热金属片密切接触。佩戴测温手环时，导热金属片导致热敏电阻温度升高阻值变化.电路中电流变大。温度传感器中的测温芯片能根据电路中电流大小算出热敏电阻的温度，并显示到液晶屏上。蓝牙模块则通过无线网络将测温芯片中的温度数据传送给数据处理中心，从而实现对疫情传播情况的实时监测。
产品型号 SH06T
质量 主体6.5g 表带6g
连续使用时间 7天
电池容量 75mAh
测温精度 0.2℃
测温手环需要佩戴5~10分钟才会稳定，测温芯片给出的不是瞬间温度，和水银温度计测查人的体温一样，采用持久体温平衡法，能保证所测体温的谁确性。
（l）在测温手环中，_______（温度传感/蓝牙）模块将温度数据传送给数据处理中心，实现对疫情传播情况的实时监测；
（2）该型号的测温手环工作时的放电电流约为________μA；
（3）下列情境中对手环的测量温度准确性无影响的是________；
A．洗澡时佩戴手环
B．佩戴时候导热金属片紧贴皮肤
C．手环电池电压下降
D．导热金属片有污垢
（4）测温手环需要佩戴5~10分钟才会准确测出温度的原因是________；
（5）现有四种热敏电阻，它们的阻值R随温度T变化的图像分别如下，其中适合用于上述测温手环的是______。
A． B． C． D．
19．(1)如图(1)所示，体温计的示数为___________℃。
(2)如图(2)所示，弹簧测力计的示数为__________N。
(3)如图(3)所示，用调节好的天平测金属块的质量，则金属块的质量是__________g。
(4)如图(4)，要使杠杆在水平位置平衡，应将平衡螺母向__________调。
(5)如图(5)，用蜡烛B找到并确定蜡烛A的像的位置后，在像的位置竖直放一张白卡片，不能从白卡片上直接观察到蜡烛A的像，表明平面镜所成的像是__________像。
(6)如图(6)，读出此时电阻箱的示数R=__________Ω。
(7)初中物理学习中见到的物理模型除了轻质杠杆以外，还有光线、光滑水平面等等。下列选项中引号部分中的内容与光线、光滑水平面类似的物理模型是__________和__________。
A．研究磁场的时候所用到的“磁感线”
B．研究磁场分布时在磁体周围所撒的“铁屑”
C．滑轮组中用到的不计质量的“轻绳”
D．研究电路时将电流类比成“水流”
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．由电路图可知，感应开关和投币开关并联，供水电机位于干路，闭合感应开关或投币开关时，供水电机均可以工作，故A符合题意；
B．由电路图可知，感应开关和投币开关串联，共同控制供水电机，只有感应开关和投币开关都闭合时，供水电机才可以工作，故B不符合题意；
C．由电路图可知，感应开关和投币开关不闭合时供水电机工作，感应开关或投币开关闭合时供水电机仍工作，故C不符合题意；
D．由电路图可知，只闭合感应开关时供水电机工作，只闭合投币开关时供水电机不工作，故D不符合题意。
2．B
【详解】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
3．B
【详解】
A不带电，B带负电，说明B验电器上有多余的电子，用带有绝缘手柄的金属棒连接起来，B中的电子会通过金属棒流向A；物理学中规定正电荷定向移动的方向为电流的方向，电子带负电，故电流的方向和电子流动方向相反，即瞬间电流的方向是从A流向B，故B正确，ACD错误。
故选B。
4．B
【详解】
用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。
故选B。
5．A
【详解】
电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
6．D
【详解】
A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
7．D
【详解】
A．由图知道，开关闭合后，电流从电源的正极流出，经开关、电流表A2后分为两条支路，一支经过灯泡L1，另一支经过灯泡L2图中电流从L2的左边流到右边和电流表A1，汇合后回到电源的负极，所以，两灯泡并联，故A错误；
B．开关在干路上，控制两个灯泡；电流表A1测L2的电流，故B错误；
C．电流表A2测干路中的电流，因两个灯的规格可能不同，所以通过两灯的电流不一定相等，故C错误；
D．若灯L1断路，两电流表均只测量L2的电流，示数相同，故D正确。
故选D。
8．D
【详解】
由电路图可知，R1与R2两个电阻串联，电压表V1测量R1两端电压，电压表V2测量电源电压，由串联分压可知
故选D。
9．C
【详解】
A. 开关断开，两灯同时熄灭，两灯也可能是并联，开关位于干路，故A错误；
B. 由于两灯泡规格未知，则无法通过灯泡亮度判断串并联，故B错误；
C. 由于串联电路电流相等，则若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联，故C正确；
D. 若两灯完全相同，则串并联电流均相等，故D错误。
故选C。
10．C
【详解】
电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
11． 0.2 0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
12． L1 0.9A
【详解】
[1]由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路的电流。
[2]并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，b电流表的量程为0～3A，分度值为0.1A，示数为1.2A；a电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，通过L2的电流应为
I2=I-I1=1.2A-0.3A=0.9A
13． ab =
【详解】
[1]导体的电阻与横截面积有关，当导体的材料、长度、温度等相同时，导体横截面积越小，电阻越大，如图所示，ab段的横截面积最小，故ab段的电阻最大。
[2]根据串联电路电流的关系，在串联电路中电流强度处处相等，如图，ab、bc、cd三段导体为串联，故。
14． 不能； B和C； 串．
电位器的实质是一个滑动变阻器，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，据此分析即可判断．
【详解】
电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，不能改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，说明接入电路的电阻变小，则应连接接线柱B和C接入电路，并将其与灯泡串联．
故答案为不能；B和C；串．
【点睛】
电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻．
15． 失去 甲
【详解】
[1]用丝绸摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去电子。
[2]实验室中检验物体是否带电的常用仪器是验电器，它是根据同种电荷相互排斥的原理制成的，图甲中的现象是同种电荷相互排斥，故验电器的工作原理与图甲中的现象相同。
16． ACB 不属于 BD
【详解】
(1)[1]由题意知，飞沫的尺寸大约为6到12微米、一般的分子直径约为10纳米左右、病毒的大小约为60纳米，所以物质的尺度按照由大到小的顺序排列飞沫、病毒、分子。
(2)[2]虽然我们肉眼难以察觉到飞沫，但它仍属于液体颗粒，所以飞沫传播不属于扩散现象。
(3)[3]口罩的过滤层使用静电驻极工艺制成，熔喷层通过静电吸附病毒原理，即带电体能够吸引轻小物体，可以进一步降低病毒传播风险；
A．拍打除尘是利用惯性，故A不符合题意；
B．静电除尘是利用带电体能够吸引轻小物体，故B符合题意；
C．真空吸尘是利用流体压强与流速的关系，故C不符合题意；
D．静电分离是利用带电体能够吸引轻小物体，故D符合题意。
故选BD。
17． 负 同种电荷互相排斥，异种电荷互相吸引 向下 见解析
【详解】
（1）[1][2]由材料可知，α粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，电子带负电，电子会向正极板运动是因为同种电荷互相排斥，异种电荷互相吸引。
（2）[3]我们把正电荷定向移动的方向规定为电流方向，本题中正电荷向下运动，故电流方向向下。
（3）[4]由题干可知，a粒子是被烟尘粒子吸收，导致电流变小，触发警报，警报器响起来。
18． 蓝牙 446.4 B 热量的充分传递需要一定的时间 D
【详解】
（l）[1]从题中第二段文字表述可知，测温芯片中的温度数据通过蓝牙模块送给数据处理中心。
（2）[2]根据表格数据可计算，该型号的测温手环工作时的放电电流约为
（3）[3] A．洗澡时佩戴，温度测量就会不准确，有影响，故A不符合题意；
B．佩戴时候导热金属片紧贴皮肤，使测量结果更加准确，无影响，故B符合题意；
C．手环电压下降，同样的热敏电阻小，电流会有变化，测量将不准确，有影响，故C不符合题意；
D．导热金属片有污垢，导热效率有影响，测量结果准确性有影响，有影响，故D不符合题意。
故选B。
（4）[4]测温手环需要佩戴5~10分钟才会准确测出温度的主要原因是体温传导给导热金属片，导热金属片传导给热敏电阻需要时间。
（5）[5]从文中可知温度升高，电流变大，说明热敏电阻阻值变小，同时人体的体温正常为37℃左右，为了测量准确度，在这个范围内电阻随温度变化更大些，故ABC不符合题意，D符合题意。
故选D。
19． 36.7 3.6 72 右 虚 2019 A C
【详解】
(1)[1]由图(1)可知，体温计的分度值是0.1℃，体温计的示数是36.7℃。
(2)[2]由图(2)可知，弹簧测力计的分度值是0.2N，弹簧测力计的示数是3.6N。
(3)[3]由图(3)可知，金属块的质量
m=50g+20g+2g=72g
(4)[4]如图(4)，杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。
(5)[5]光屏上不能成虚像，蜡烛B找到并确定蜡烛A的像的位置后，在像的位置竖直放一张白卡片，不能从白卡片上直接观察到蜡烛A的像，可以得到平面镜所成的虚像。
(6)[6]电阻箱的示数
R=2×1000Ω+0×100Ω+1×10Ω+9×1Ω=2019Ω
(7)[7][8]A．研究磁场的时候所用到的“磁感线”，用到模型法，故A符合题意；
B．研究磁场分布，通过在磁体周围撒铁屑看铁屑分布来反映磁场的分布用到了转换法，故B不符合题意；
C．滑轮组中用到的不计质量的“轻绳”，用到模型法，故C符合题意；
D．研究电路时将电流类比成“水流”，用到类比法，故D不符合题意。
故选BC。
