人教版九年级全一册第十九章生活用电 单元练习（有解析）

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
2．下列生活中常见数据符合实际的是（　　）
A．人体电阻为1Ω B．人体感觉到舒适的环境温度为37℃
C．人体安全的电压不高于36V D．新型火箭发动机的机械效率可以达到100%
3．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔

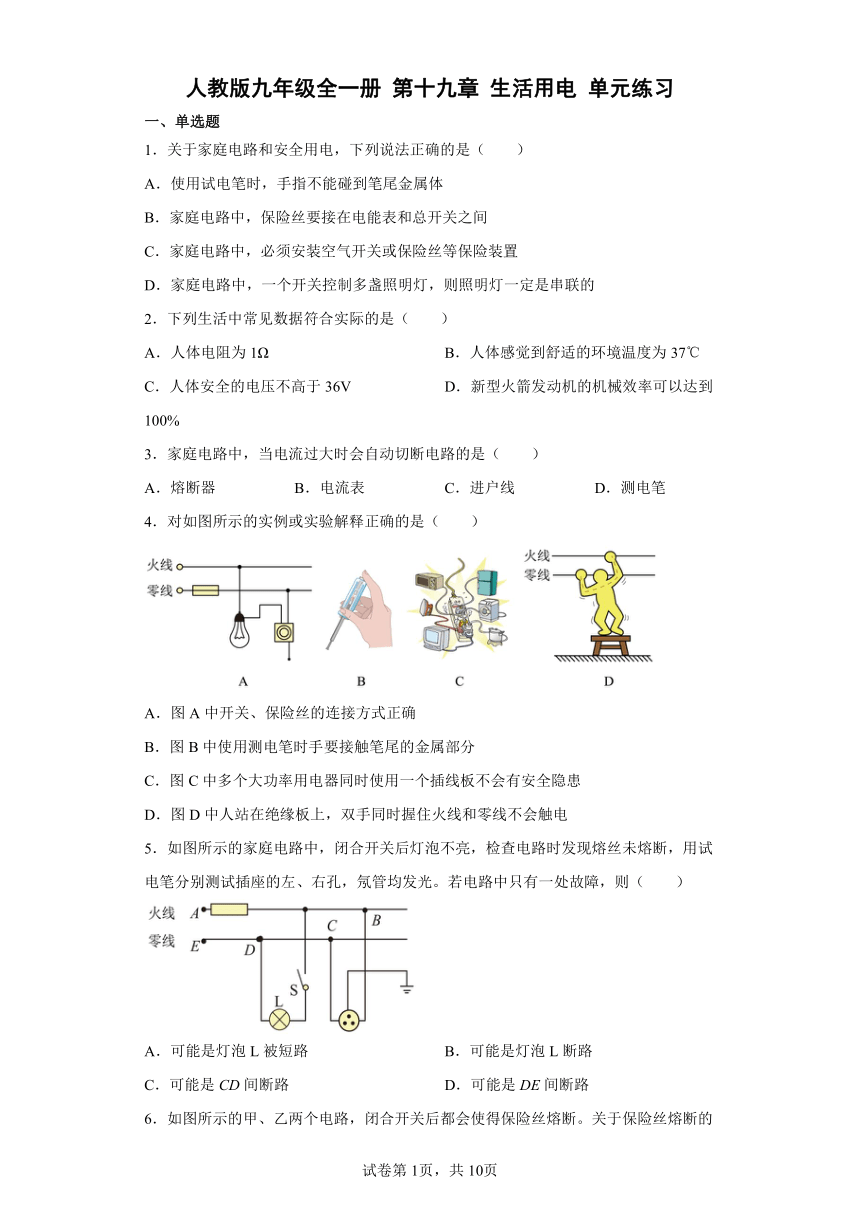

4．对如图所示的实例或实验解释正确的是（　　）
A．图A中开关、保险丝的连接方式正确
B．图B中使用测电笔时手要接触笔尾的金属部分
C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图D中人站在绝缘板上，双手同时握住火线和零线不会触电
5．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路

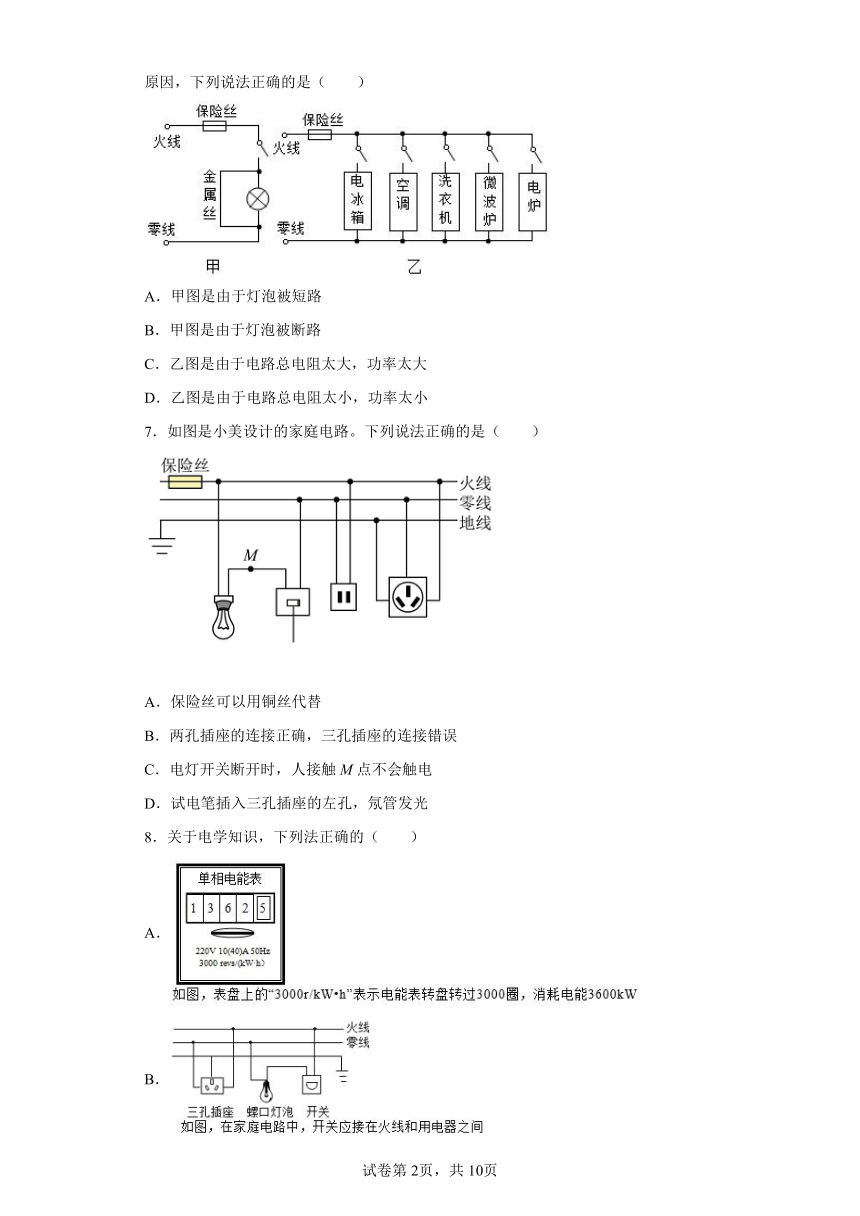

6．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
7．如图是小美设计的家庭电路。下列说法正确的是（　　）
A．保险丝可以用铜丝代替
B．两孔插座的连接正确，三孔插座的连接错误
C．电灯开关断开时，人接触M点不会触电
D．试电笔插入三孔插座的左孔，氖管发光
8．关于电学知识，下列法正确的（　　）
A．
B．
C．
D．
9．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨

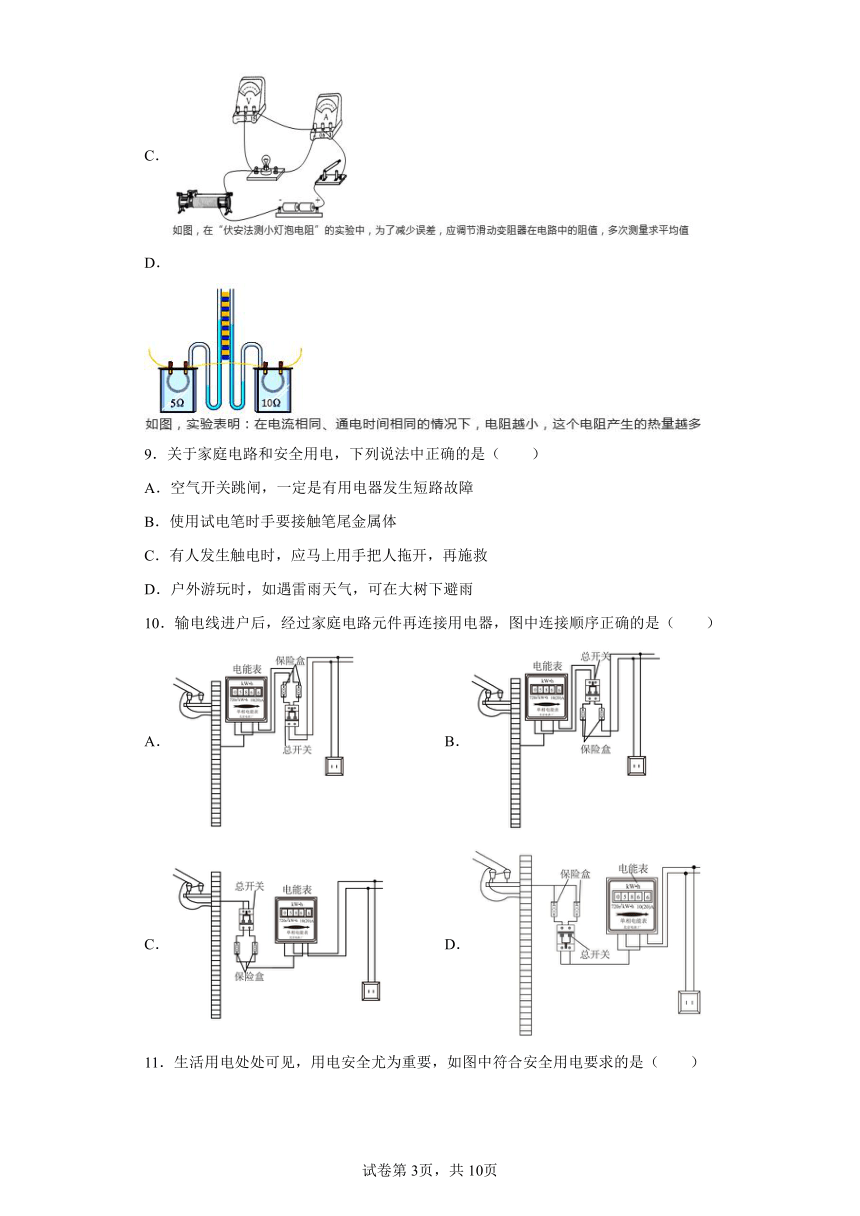

10．输电线进户后，经过家庭电路元件再连接用电器，图中连接顺序正确的是（　　）
A． B．
C． D．
11．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
A．甲图中电源的绝缘皮破损仍然继续使用
B．乙图中多个大功率用电器共用一个插座
C．丙图中湿手将电饭煲插头拔下来
D．丁图中将洗衣机的金属外壳接地
12．如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（　　）
A．有金属外壳的用电器应接入三孔插座，使金属外壳接地
B．保险丝熔断，一定是用电器总功率过大
C．甲处应装开关，乙处应装电灯
D．用试电笔测图中三点，A、C两点氖管发光
13．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
14．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座

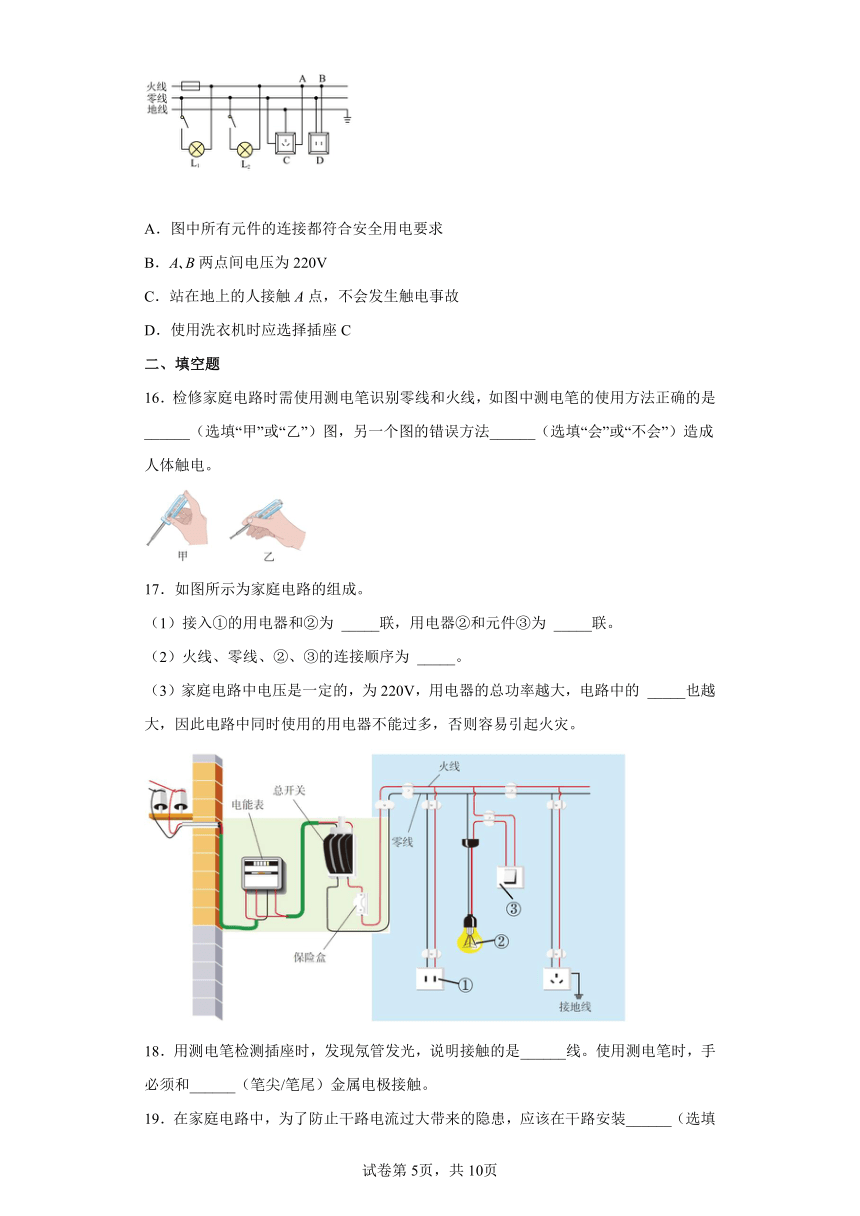

15．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（ ）
A．图中所有元件的连接都符合安全用电要求
B．A B两点间电压为220V
C．站在地上的人接触A点，不会发生触电事故
D．使用洗衣机时应选择插座C
二、填空题
16．检修家庭电路时需使用测电笔识别零线和火线，如图中测电笔的使用方法正确的是______（选填“甲”或“乙”）图，另一个图的错误方法______（选填“会”或“不会”）造成人体触电。
17．如图所示为家庭电路的组成。
（1）接入①的用电器和②为 _____联，用电器②和元件③为 _____联。
（2）火线、零线、②、③的连接顺序为 _____。
（3）家庭电路中电压是一定的，为220V，用电器的总功率越大，电路中的 _____也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
18．用测电笔检测插座时，发现氖管发光，说明接触的是______线。使用测电笔时，手必须和______（笔尖/笔尾）金属电极接触。
19．在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______
20．家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。小星同学家里安装的电能表如图所示，则小星家允许加载的用电器的最大功率为______kW。他关闭家中其他用电器，只让电水壶烧水，发现电水壶工作1min，电能表转盘转过60转，则该电水壶的实际功率为______W。
三、综合题
21．小华家新安装了一台电热水器，铭牌如图表所示。
XX牌全自动电热水器
型号：HMPZ﹣12D 净重：10kg
额定电压：220V 类别：防触电保护类
额定功率：2kW 水容量：40L
出厂日期：2015年5月18日 编号：2015051188
(1)为安全起见，电热水器应选用图中的_______插座（选填“甲”或“乙”）。
(2)该电热水器正常工作时，电热丝的电阻多大____？
(3)热水器装满水，正常工作时电热丝产生的热量有80%被水吸收，要使水温从20℃升高到70℃，则需要消耗多少焦耳的电能____？（已知c水=4.2×103J/（kg ℃），ρ水=1.0×103kg/m3）
22．（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？_______，b线是_______（选填“火线”或“零线”）；
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。( )
23．如图所示是某电热器的工作原理图，、是发热电阻，且，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多档位工作的要求。旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置时， 金属滑片将①②两触点同时与右边缘金属板接通。
（1）如果请你为这台电热器配备一个三脚插头，如图所示，应该将电路图中的地线接到插头______（选填“”、“”或“”）脚。正常情况下，火线和零线之间的电压为______。小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中、、、、中的______点处；
（2）旋钮开关旋到位置时的电功率为，则______；
（3）当旋钮开关旋到位置时，电热器处于______（选填“高温档”或“低温档”）档，通电产生的热量是______；
（4） 某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算说明应选横截面积为______的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则。
导线规格
导线横截面积 0.5 1 1.5 2.5
安全载流量 4 8 12 20
24．如图为一款利用高温水蒸气熨烫衣服的挂烫机，它的正常工作电压为220V，加热功率有大小两个档位。设计师最初设计的内部电路有甲、乙两种接法，其中电热丝R1=56Ω、R2=44Ω。
（1） 使用挂烫机时，要插入三孔插座，是为了将金属外壳与______相连。
（2） 高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速______（填物态变化名称）成小水珠，放出热量将衣服熨平，所以使用时要避免烫伤。
（3） 已知熔断器里的保险丝允许通过的最大电流为8.2A，请通过计算说明设计师应该选择哪个电路。( )
（4） 请计算符合设计要求的这款挂烫机在小功率档工作时的额定功率。( )
25．目前新建楼房的供电系统中已经不再使用保险丝，而是用一种带保险丝装置的自动空气开关。当用电负荷过大或发生短路时，电路会自动切断；如果站在地面上的人碰到火线而使火线与大地经人体构成通路，电路也会自动切断，以保人身安全。
小玲家新居中装的就是这样的电路。搬家后，她看到墙上的电源插孔是三线的，为了安装电视机，她买了一个插座板，插在墙上的一个三线插孔A中，然后把电视机的插头插在插座板上的插孔内。但是，接通电视机的电源时，室内所有插座全都断电，表明电路自动切断了。到配电箱一看，果然是“掉闸”（空气开关自动切断）了。
是电视机出了故障，还是用电量太大了？小玲用手把总开关闭合，换其他几个确保正常的用电器插到这个插座板上，直至耗电只有15瓦的小台灯，仍然是这样．但是，把插座板插到墙上其他插孔B、C、D……上，一切正常。回答以下问题：
（1）“掉闸”的原因是_______；
（2）如何解决小玲家的问题 _________。
26．如图所示是一种煲汤用的电饭锅工作原理图，
其中温控器的作用是当水沸腾后能自动断电一段时间。电饭锅的部分参数如下表所示。
容积 4.5L
额定功率 220V
保温功率 80W
加热功率 500W
（1）三脚插头上标着E的导线和______相连，插座上相应的导线和______相连。
（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“______”时为保温挡。小瑾发现，当电饭锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是______。
（3）该电饭锅处于高温档正常工作时，使4.5L的水温度升高54℃需要42min，那么电饭锅的效率为多少______？[c水＝4.2×103J/（kg ℃）]
（4）倡导“低碳生活”是实现人与自然和谐相处的重要体现。以下做法不符合“低碳生活”要求的是______
A．出行时尽量使用自行车
B．大力开发利用太阳能和风能
C．节约用水、用电、用气
D．大力发展以煤为燃料的火力发电
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故A错误；
B．电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开关的后面，故B错误；
C．为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故C正确；
D．家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故D错误。
故选C。
2．C
【详解】
A．通常情况下，人体的电阻约为104~105Ω，故选A不符合题意；
B．人体的正常温度约为37摄氏度，而人体感觉到舒适的环境温度约为26摄氏度，故B不符合题意；
C．不高于36V的电压对人体而言是安全电压，故C正确；
D．发动机在工作时，会有热量损失，所以机械效率不可能达到100%，故D不符合题意。
故选C。
3．A
【详解】
家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。
4．B
【详解】
A．开关应接在灯泡和火线间、保险丝应接在火线上，故A错误；
B．使用测电笔时手要接触笔尾的金属部分，这样才能使氖管发光，辨别火线，故B正确；
C．多个大功率用电器同时使用一个插线板，插线板中电流过大，可能引起线路着火，故C错误；
D．人站在绝缘板上，双手同时握住火线和零线，电流从火线经人体流回零线，形成双线触电，故D错误。
故选B。
5．D
【详解】
A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
6．A
电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。
【详解】
AB．甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断，故A正确，B不正确；
CD．乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故CD错误。
故选A。
【点睛】
此题考查了电路中电流过大的原因，要注意短路和总功率过大的区别，要学会运用。
7．B
【详解】
A．家庭电路发生短路或总功率过大时都会引起干路电流过大，保险丝熔断；用铜丝代替保险丝，因铜丝的熔点高、电阻较小，所以当电路中电流过大时，铜丝不会熔断，故A错误；
B．据图可知，两孔插座的接法正确，三孔插座的左孔接的是地线，上孔接的是零线，接法错误，故B正确；
C．电灯开关断开时，图中M点通过灯泡与火线连接，所以接触M点会发生触电事故，故C错误；
D．三孔插座的左孔接的是地线，所以试电笔插入左孔，氖管不发光，故D错误。
故选B。
8．B
【详解】
A、“3000r/kW h”表示电路中每消耗1kW h的电能，电能表的转盘转3000转，故A错误；
B、在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡，三孔插座“左零、右火、上地”，故B正确；
C、由于灯丝电阻随温度的升高而增大，在“伏安法测小灯泡电阻”的实验中，调节滑动变阻器在电路中的阻值，多次测量求平均值无意义，故C错误；
D、由Q=I2Rt可知在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多，故D错误．
故选B．
【点睛】
本题为电学综合题，考查了电能表参数的理解、开关的连接方法、灯丝电阻与温度的关系、焦耳定律，知识点较多，要求认真审题，属于易错题！
9．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
10．B
【详解】
根据家庭电路各元件接连的要求，为了测量家中用电器消耗的电能，进户线接入后首先应安装电能表，为更换保险丝时的安全，应将总开关安装在保险丝之前，故ACD不符合题意，B符合题意。
故选B。
11．D
【详解】
A．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A不符合安全用电要求；
B．不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故B不符合安全用电要求；
C．生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故C不符合安全用电要求；
D．洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故D符合安全用电要求。
故选D。
12．A
【详解】
A．接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故，故A正确；
B．保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故B错误；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选A。
13．C
【详解】
A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
14．B
【详解】
A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
15．D
【详解】
A．图示中，开关应接在灯泡与火线之间，开关断开时，才能切断火线与灯泡的连接，三孔插座的左孔接零线，右孔接火线，上面的孔与地线相连，二孔插座的左孔接零线，右孔接火线，所以小灯泡与开关的连接错误，故A错误；
B．A、B两点都在火线上，则此两点间没有电压，故B错误；
C．站在地上的人接触A点，即人与火线直接接触，那么有电流通过人体再流向大地，所以会发生触电事故，故C错误；
D．若洗衣机发生漏电故障，为了让洗衣机外壳上的电及时导走，避免人触电，应选择C插座，因为C插座的上孔与大地相连，能及时把电导走，故D正确。
故选D。
16． 甲 不会
【详解】
[1]使用试电笔时，手要接触笔尾金属体，笔尖金属体接触火线或零线，氖管发光的是火线，氖管不发光的是零线，故甲图正确。
[2]按照乙图所示的情形使用试电笔时，人体不会接触火线，所以不会触电。
17． 并 串 火线、③、②、零线 电流
【详解】
（1）[1][2]由图中可知，①为插座，插入插座的用电器与照明灯②是并联的；用电器②和开关③为串联。
（2）[3]开关要接在火线和用电器之间，故火线、零线、②、③的连接顺序为：火线、③、②、零线。
（3）[4]家庭电路中电压是一定的，用电器的总功率越大，由P=UI可知，电路中的电流也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
18． 火 笔尾
【详解】
[1][2]使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线。
19． 空气开关 ab之间断路
【详解】
[1]当家庭电路中电流过大时，空气开关会自动切断电路，所以家庭电路中，为了防止电流过大引发的安全事故，应该在干路安装空气开关。
[2]用试电笔测试图中的a、b、c、d四点，b、c、d点发光，说明这三点与火线连通，a点不发光，则可能是ab之间断路，使a点与火线不连通。
20． 火线 4.4 1200
【详解】
[1]火线对地的电压为220V，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
[2]“220V、20A”表示电能表的工作电压为220V，电能表平时工作允许通过的最大电流为20A，小星家允许加载的用电器的最大功率
P最大=UI最大=220V×20A=4400W=4.4kW
[3]3000r/(kW h)表示电路中每消耗1kW h的电能，电能表转盘转3000r，电能表转盘转60r时，电水壶消耗的电能
电水壶的实际功率
21． 乙 24.2Ω 1.05×107
【详解】
(1)[1]因为电热水器是金属外壳，所以必须接地线，而三孔插座接地线，故选乙。
(2)[2]由功率计算公式得
(3)[3]水的体积为
V=40L=40dm3=4×10-2m3
由密度公式可得水的质量为
m=ρV=1.0×103kg/m3×4×10-2m3=40kg
由吸热公式可知水吸收的热量为
Q=c水m(t-t0)=4.2×103J/(kg ℃)×40kg×(70℃-20℃)=8.4×106J
由得消耗的电能为
22． 有 火线
【详解】
（1）[1][2]在正确使用试电笔辨别火线时，试电笔的氖管发光，试电笔接触导线b时，试电笔的氖管发光，说明有电流经过人体，b线是火线。
（2）[3]开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作，说明电动机和LED灯是并联的，开关应接在火线和用电器之间，如图所示：
23． G 220 A 48.4 低温档 3×104##30000 1
【详解】
（1）[1]由图乙可知，G插头在上端，且较长，故G是接地线的，可防止因用电器外壳漏电而触电。
[2]正常情况下，家庭电路火线和零线之间的电压为220V。
[3]防止倾倒造成火灾，一定把“倾倒开关”接在火线上，在电热器倾倒时，能“切断”火线，所以倾倒开关接在A处。
（2）[4]由电路图可知，旋钮开关旋到位置S时，R1被短路，电路为R2的简单电路，由P=UI=可得， R2的阻值
R2===48.4Ω
（3）[5]由R1=R2可得，R1的阻值也为48.4Ω；当旋钮开关旋到位置T时，R1与R2串联，由于电路中只有两个电阻，且串联时总电阻最大，由P= 可知，此时总功率最小，因此处于低温档。
[6]因串联电路中总电阻等于各分电阻之和，所以，通电1min产生的热量
Q=W=+= =3×104J
（4）[7]分析电路图可知，该电热器共有2个加热挡，且结合题意可知，其最大功率为1000W，由P=UI可知，电热器工作时的最大电流
I==≈4.55A
由表可知，应选横截面积为1mm2的导线。
24． 大地 液化 甲电路 484W
【详解】
（1）[1]金属外壳用电器，插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故。
（2）[2]水蒸气遇冷会液化成小液滴。
（3）[3]如果选择甲电路，当开关旋至1、2之间时，电路中只有电阻R2工作，此时的电路中的电流最大，电流
如果选择乙电路，当开关旋至1、2之间时，R1、R2并联，电路中电流最大，电流
因此要选用甲电路。
（3）[4]挂烫机小功率档工作时，R1、R2串联，此时功率
25． 漏电 将三孔插座A中的零线与地线的位置对调一下
【详解】
（1）[1]由题中信息知“掉闸”的原因有三个，发生短路或功率过大或发生漏电，只用15W时，也掉闸，说明不是功率过大，在其它插座上能用，说明不是短路，故只能是发生了漏电。
（2）[2]问题是施工时墙上插座内的零线和地线相互接错了位置，为了使电路正常，需将三孔插座A中的零线与地线的位置对调一下。
26． 用电器的金属外壳 大地 3 功率小于（或等于）散热功率 81% D
【详解】
（1）[1][2]E导线和电饭锅的金属外壳相连，插入插座时，应接地线，与大地连接。
（2）[3]由电饭锅的工作原理图可知，R1>R2，根据电功率公式可知，当U不变时，电阻越小，功率越大，故当开关连接触点3时，电饭锅消耗的电功率最小，处于保温状态。
[4]当电饭锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因是电流产生的热量小于或等于散失的热量，不能使水温升高。
（3）[5]4.5L水的体积
由密度公式的变换式可求4.5L水的质量
水吸收的热量
已知加热功率P=500W，则电饭锅工作时间
消耗电能
电饭锅的效率为
（4）[6]低碳经济就是指通过开发新能源，尽可能地减少煤炭、石油、天然气等高碳能源消耗，减少温室气体的排放，达到社会发展与生态环境保护双赢的一种经济发展形态。故A、B、C符合“低碳生活”要求，不符合题意；D选项大力发展以煤为燃料的火力发电与低碳经济相违背，故D不符合“低碳生活”要求，符合题意。
故选D。
答案第1页，共2页
