2022春人教物理九下第18章 电功率 单元练习 有答案

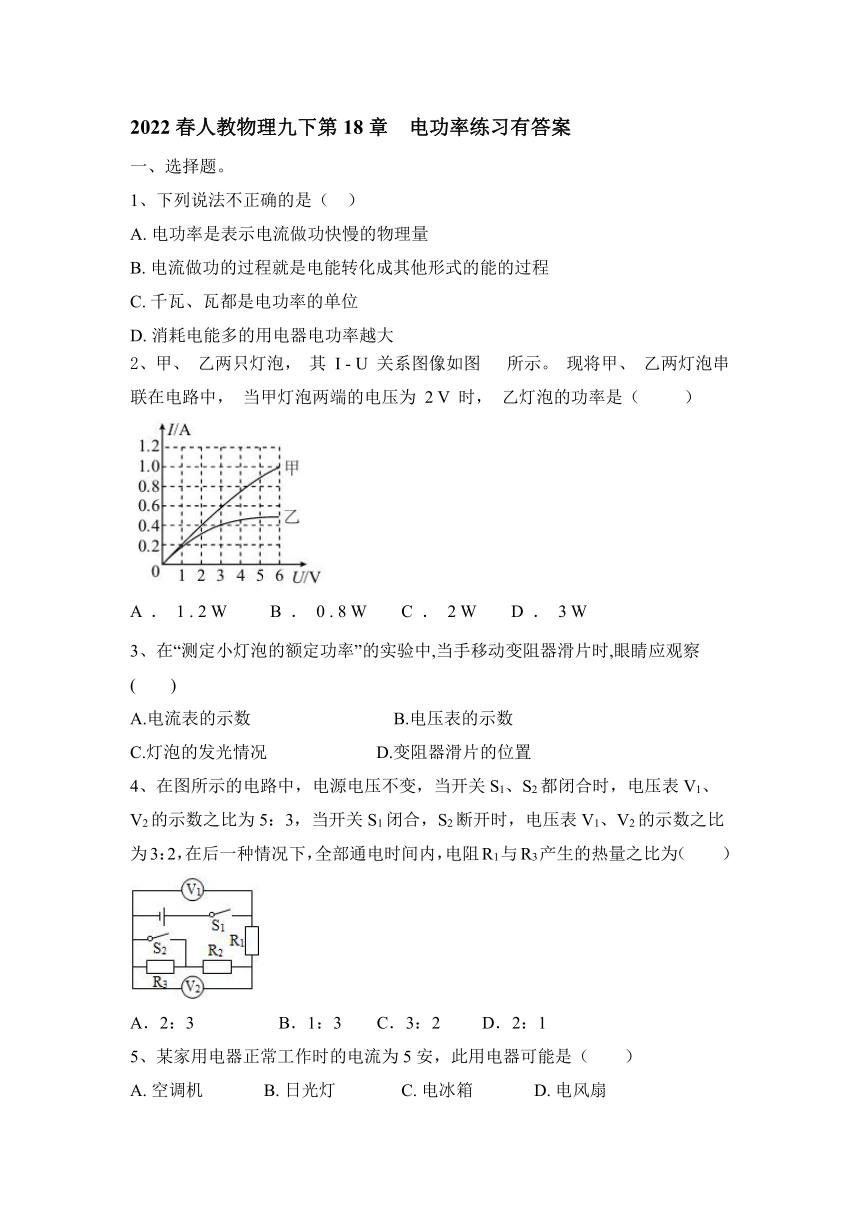

2022春人教物理九下第18章 电功率练习有答案
一、选择题。
1、下列说法不正确的是（ ）
A. 电功率是表示电流做功快慢的物理量
B. 电流做功的过程就是电能转化成其他形式的能的过程
C. 千瓦、瓦都是电功率的单位
D. 消耗电能多的用电器电功率越大
2、甲、 乙两只灯泡， 其 I - U 关系图像如图 所示。 现将甲、 乙两灯泡串联在电路中， 当甲灯泡两端的电压为 2 V 时， 乙灯泡的功率是（　　 ）
A ． 1 . 2 W B ． 0 . 8 W C ． 2 W D ． 3 W
3、在“测定小灯泡的额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察(　　)
A.电流表的示数 B.电压表的示数
C.灯泡的发光情况 D.变阻器滑片的位置
4、在图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5：3，当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2，在后一种情况下，全部通电时间内，电阻R1与R3产生的热量之比为（　　）
A．2：3 B．1：3 C．3：2 D．2：1
5、某家用电器正常工作时的电流为5安，此用电器可能是（　）
A. 空调机 B. 日光灯 C. 电冰箱 D. 电风扇

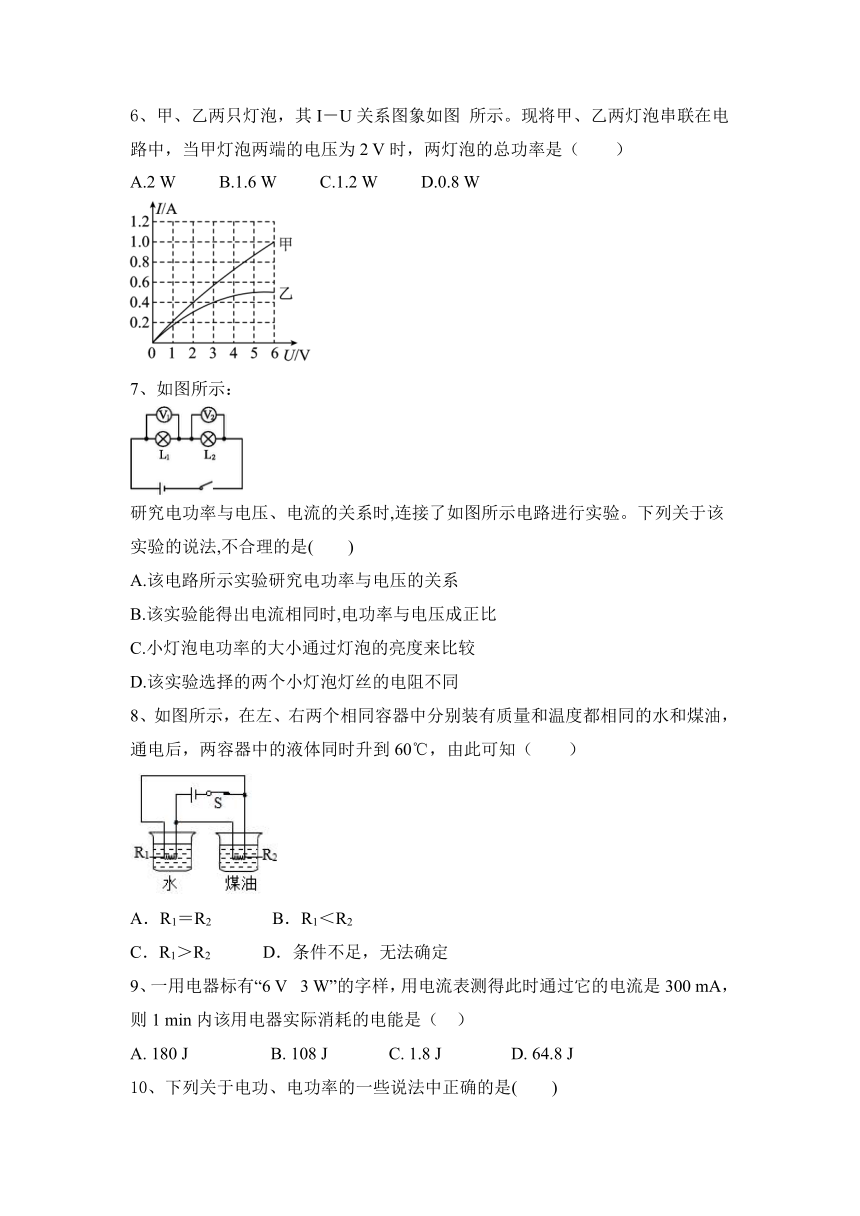

6、甲、乙两只灯泡，其I－U关系图象如图 所示。现将甲、乙两灯泡串联在电路中，当甲灯泡两端的电压为2 V时，两灯泡的总功率是（　　）
A.2 W B.1.6 W C.1.2 W D.0.8 W
7、如图所示：
研究电功率与电压、电流的关系时,连接了如图所示电路进行实验。下列关于该实验的说法,不合理的是(　　)
A.该电路所示实验研究电功率与电压的关系
B.该实验能得出电流相同时,电功率与电压成正比
C.小灯泡电功率的大小通过灯泡的亮度来比较
D.该实验选择的两个小灯泡灯丝的电阻不同
8、如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知（　　）
A．R1＝R2 B．R1＜R2
C．R1＞R2 D．条件不足，无法确定
9、一用电器标有“6 V 3 W”的字样，用电流表测得此时通过它的电流是300 mA，则1 min内该用电器实际消耗的电能是（ ）
A. 180 J B. 108 J C. 1.8 J D. 64.8 J

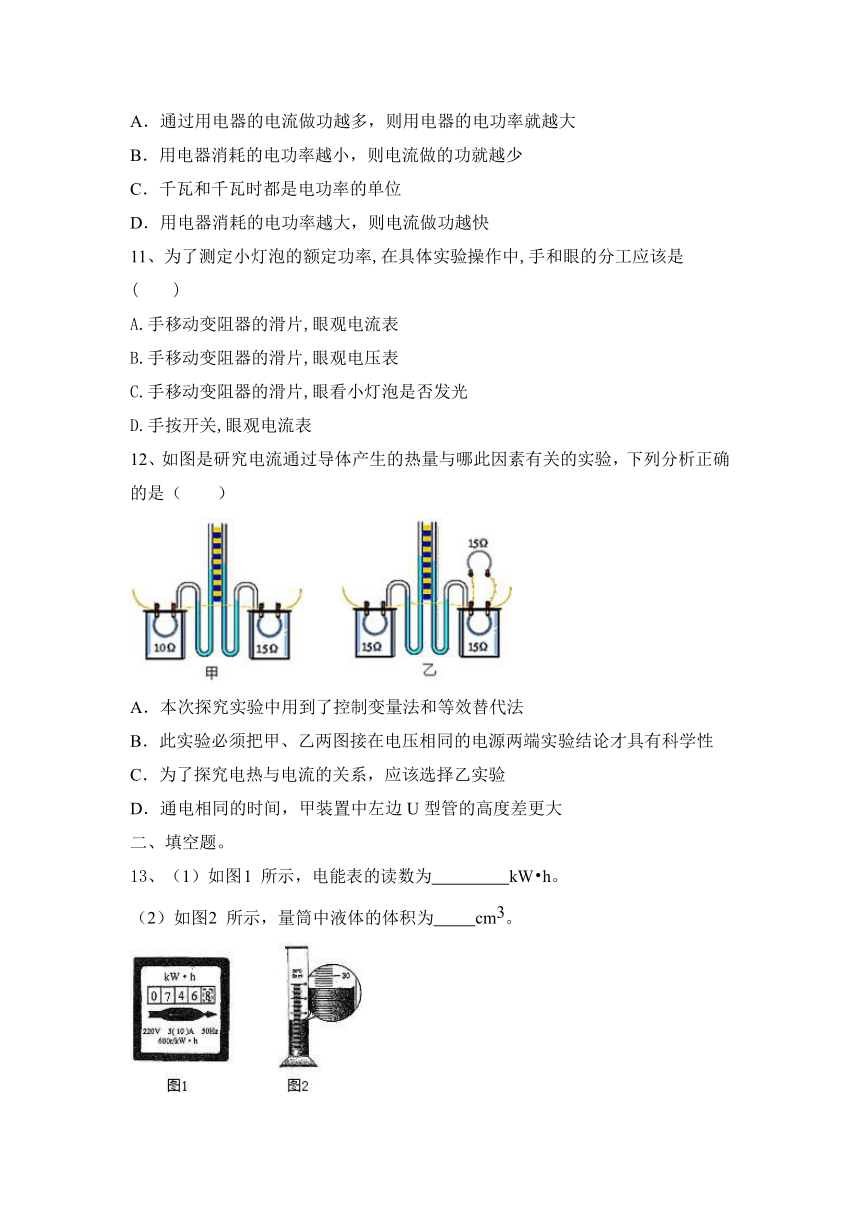

10、下列关于电功、电功率的一些说法中正确的是(　　)
A．通过用电器的电流做功越多，则用电器的电功率就越大
B．用电器消耗的电功率越小，则电流做的功就越少
C．千瓦和千瓦时都是电功率的单位
D．用电器消耗的电功率越大，则电流做功越快
11、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
12、如图是研究电流通过导体产生的热量与哪此因素有关的实验，下列分析正确的是（　　）
A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U型管的高度差更大
二、填空题。
13、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。

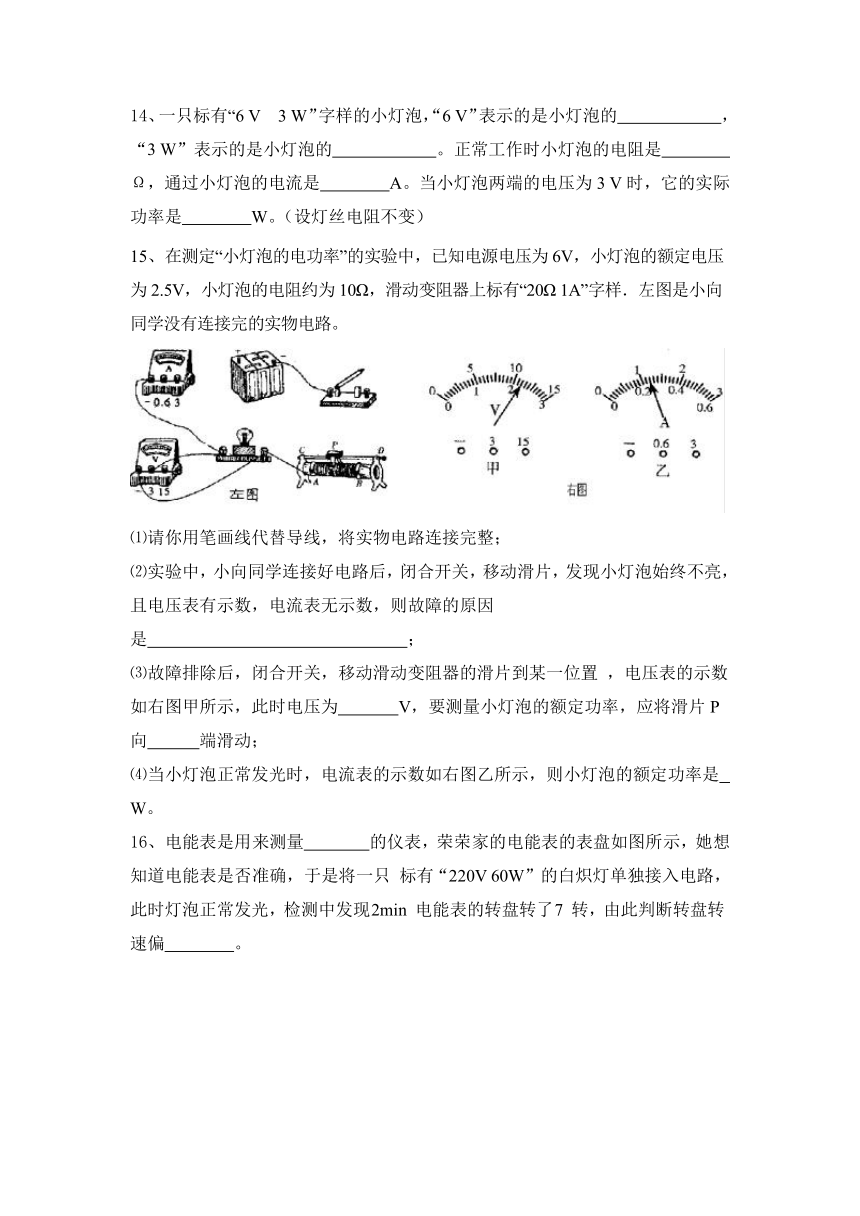

14、一只标有“6 V　3 W”字样的小灯泡，“6 V”表示的是小灯泡的　　　　　　，“3 W”表示的是小灯泡的　　　　　　。正常工作时小灯泡的电阻是　　　　Ω，通过小灯泡的电流是　　　　A。当小灯泡两端的电压为3 V时，它的实际功率是　　　　W。（设灯丝电阻不变）
15、在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。
⑴请你用笔画线代替导线，将实物电路连接完整；
⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是 ；
⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置 ，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动；
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
16、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。

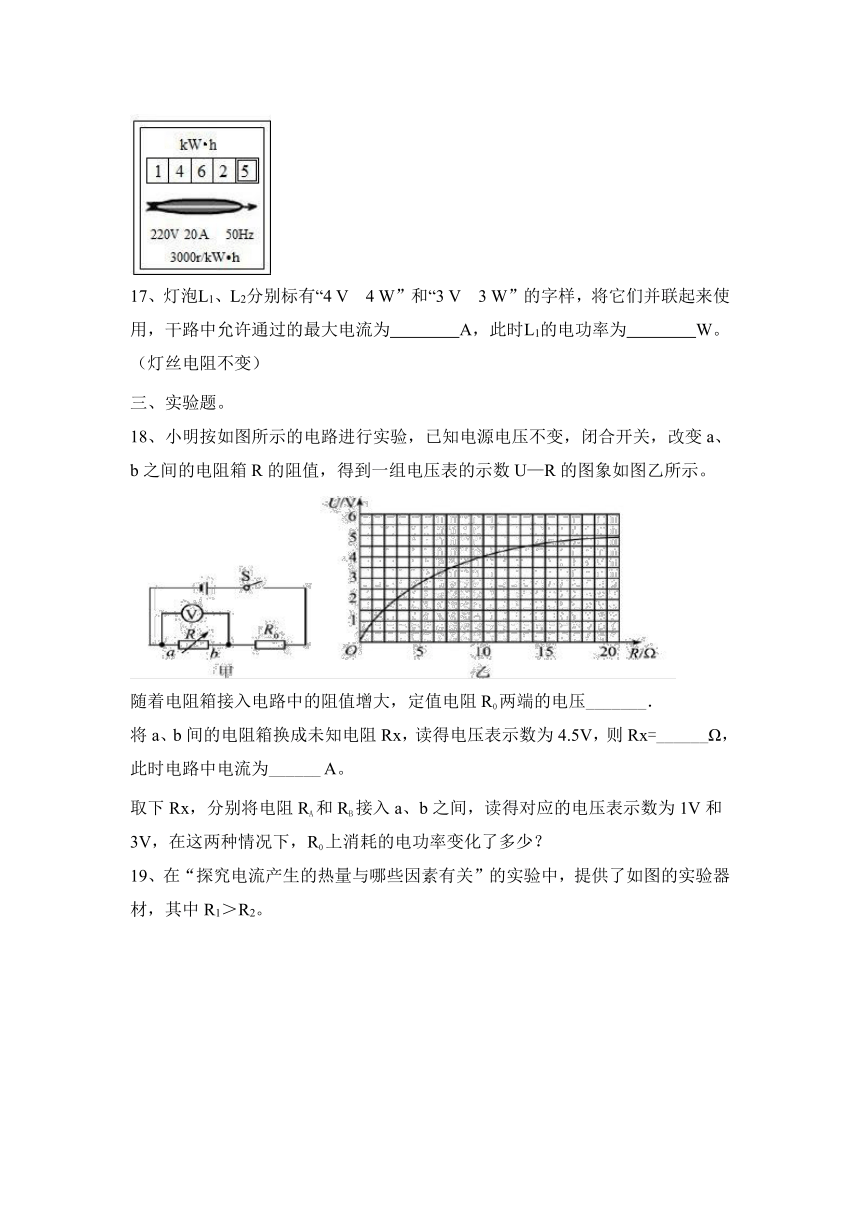

17、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
三、实验题。
18、小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。
随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______．
将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。
取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？
19、在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。
实验一：探究电流产生的热量与电阻的关系：
（1）请按照图中的电路图将对应实物图连接完整；
（2）电路中电阻丝的连接方式是为了控制_____；电阻丝放出热量的多少，通过_____来进行判断：
（3）闭合开关，经过一定时间，用电阻丝R1热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1_____△t2（选填“大于”，“等于”或“小于”）
实验二：探宂电流产生的热量与电流的关系
（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高（或）_____2 （或2△t2）（选填“大于“等于”或“小于”），该实验说明电流产生的热量与电流的_____正比例关系。
（5）你认为做这个实验产生误差的主要原因是_____．
四、计算类题。
20、如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量。
21、规格为“220 V　36 W”的排气扇，线圈电阻为40 Ω，求：
(1)接上220 V的电源后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
2022春人教物理九下第18章 电功率练习有答案
一、选择题。
1、下列说法不正确的是（ ）
A. 电功率是表示电流做功快慢的物理量
B. 电流做功的过程就是电能转化成其他形式的能的过程
C. 千瓦、瓦都是电功率的单位
D. 消耗电能多的用电器电功率越大
【答案】D
2、甲、 乙两只灯泡， 其 I - U 关系图像如图 所示。 现将甲、 乙两灯泡串联在电路中， 当甲灯泡两端的电压为 2 V 时， 乙灯泡的功率是（　　 ）
A ． 1 . 2 W B ． 0 . 8 W C ． 2 W D ． 3 W
【答案】A　
3、在“测定小灯泡的额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察(　　)
A.电流表的示数 B.电压表的示数
C.灯泡的发光情况 D.变阻器滑片的位置
【答案】B
4、在图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为5：3，当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2，在后一种情况下，全部通电时间内，电阻R1与R3产生的热量之比为（　　）
A．2：3 B．1：3 C．3：2 D．2：1
【答案】D。
5、某家用电器正常工作时的电流为5安，此用电器可能是（　）
A. 空调机 B. 日光灯 C. 电冰箱 D. 电风扇
【答案】A
6、甲、乙两只灯泡，其I－U关系图象如图 所示。现将甲、乙两灯泡串联在电路中，当甲灯泡两端的电压为2 V时，两灯泡的总功率是（　　）
A.2 W B.1.6 W C.1.2 W D.0.8 W
【答案】A
7、如图所示：
研究电功率与电压、电流的关系时,连接了如图所示电路进行实验。下列关于该实验的说法,不合理的是(　　)
A.该电路所示实验研究电功率与电压的关系
B.该实验能得出电流相同时,电功率与电压成正比
C.小灯泡电功率的大小通过灯泡的亮度来比较
D.该实验选择的两个小灯泡灯丝的电阻不同
【答案】B
8、如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知（　　）
A．R1＝R2 B．R1＜R2
C．R1＞R2 D．条件不足，无法确定
【答案】B。
9、一用电器标有“6 V 3 W”的字样，用电流表测得此时通过它的电流是300 mA，则1 min内该用电器实际消耗的电能是（ ）
A. 180 J B. 108 J C. 1.8 J D. 64.8 J
【答案】D
10、下列关于电功、电功率的一些说法中正确的是(　　)
A．通过用电器的电流做功越多，则用电器的电功率就越大
B．用电器消耗的电功率越小，则电流做的功就越少
C．千瓦和千瓦时都是电功率的单位
D．用电器消耗的电功率越大，则电流做功越快
【答案】D　
11、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
【答案】B。
12、如图是研究电流通过导体产生的热量与哪此因素有关的实验，下列分析正确的是（　　）
A．本次探究实验中用到了控制变量法和等效替代法
B．此实验必须把甲、乙两图接在电压相同的电源两端实验结论才具有科学性
C．为了探究电热与电流的关系，应该选择乙实验
D．通电相同的时间，甲装置中左边U型管的高度差更大
【答案】C。
二、填空题。
13、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。
【答案】746.8；25。
14、一只标有“6 V　3 W”字样的小灯泡，“6 V”表示的是小灯泡的　　　　　　，“3 W”表示的是小灯泡的　　　　　　。正常工作时小灯泡的电阻是　　　　Ω，通过小灯泡的电流是　　　　A。当小灯泡两端的电压为3 V时，它的实际功率是　　　　W。（设灯丝电阻不变）
【答案】额定电压　额定功率　12　0.5　0.75
15、在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。
⑴请你用笔画线代替导线，将实物电路连接完整；
⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是 ；
⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置 ，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动；
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
【答案】（1）略(注意电流表量程) ⑵小灯泡断路
⑶2.2 左 ⑷0.6
16、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。
【答案】电功；快。
17、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
【答案】1.75　2.25
三、实验题。
18、小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。
随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______．
将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。
取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？
【答案】减小；14；0.32； RO上消耗的电功率变化了 3.06W。
19、在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。
实验一：探究电流产生的热量与电阻的关系：
（1）请按照图中的电路图将对应实物图连接完整；
（2）电路中电阻丝的连接方式是为了控制_____；电阻丝放出热量的多少，通过_____来进行判断：
（3）闭合开关，经过一定时间，用电阻丝R1热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1_____△t2（选填“大于”，“等于”或“小于”）
实验二：探宂电流产生的热量与电流的关系
（4）闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高（或）_____2 （或2△t2）（选填“大于“等于”或“小于”），该实验说明电流产生的热量与电流的_____正比例关系。
（5）你认为做这个实验产生误差的主要原因是_____．
【答案】如图所示：
(1). 见上图 (2). 电流相等 (3). 温度计的示数
(4). 大于 (5). 大于 (6). 大小不成 (7). 两瓶煤油的质量大小是否相等
四、计算类题。
20、如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量。
解：由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）串联电路中总电压等于各分电压之和，电源的电压为：U=U1+U2=1V+2V=3V；
（2）通过R1的电流：I1==0.5A，因串联电路中各处的电流相等，则I2=I1=0.5A；
电阻R2的阻值：R2==4Ω。
（3）R2在1min内产生的热量Q2=I22R2t=（0.5A）2×4Ω×60s=60J。
答：（1）电源两端的电压为3V；
（2）通过R1的电流为0.5A，R2的阻值为4Ω；
（3）R2在1min内产生的热量为60J。
21、规格为“220 V　36 W”的排气扇，线圈电阻为40 Ω，求：
(1)接上220 V的电源后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
【答案】(1)35 W　1 W　(2)1 210 W　1 210 W
【解析】(1)排气扇在 220 V的电压下正常工作时的电流为
I＝＝ A＝0.16 A
发热功率为
P热＝I2R＝(0.16)2×40 W＝1 W
转化为机械能的功率为
P机＝P－P热＝(36－1) W＝35 W.
(2)扇叶被卡住不能转动后，电动机所在电路成为纯电阻电路，电流做功全部转化为热能，此时电动机中电流为I′＝＝ A＝5.5 A
电动机消耗的功率即电功率等于发热功率：
P电′＝P热′＝UI′＝220×5.5 W＝1 210 W.
