2022春人教物理九下第19章 生活用电练习（有答案）

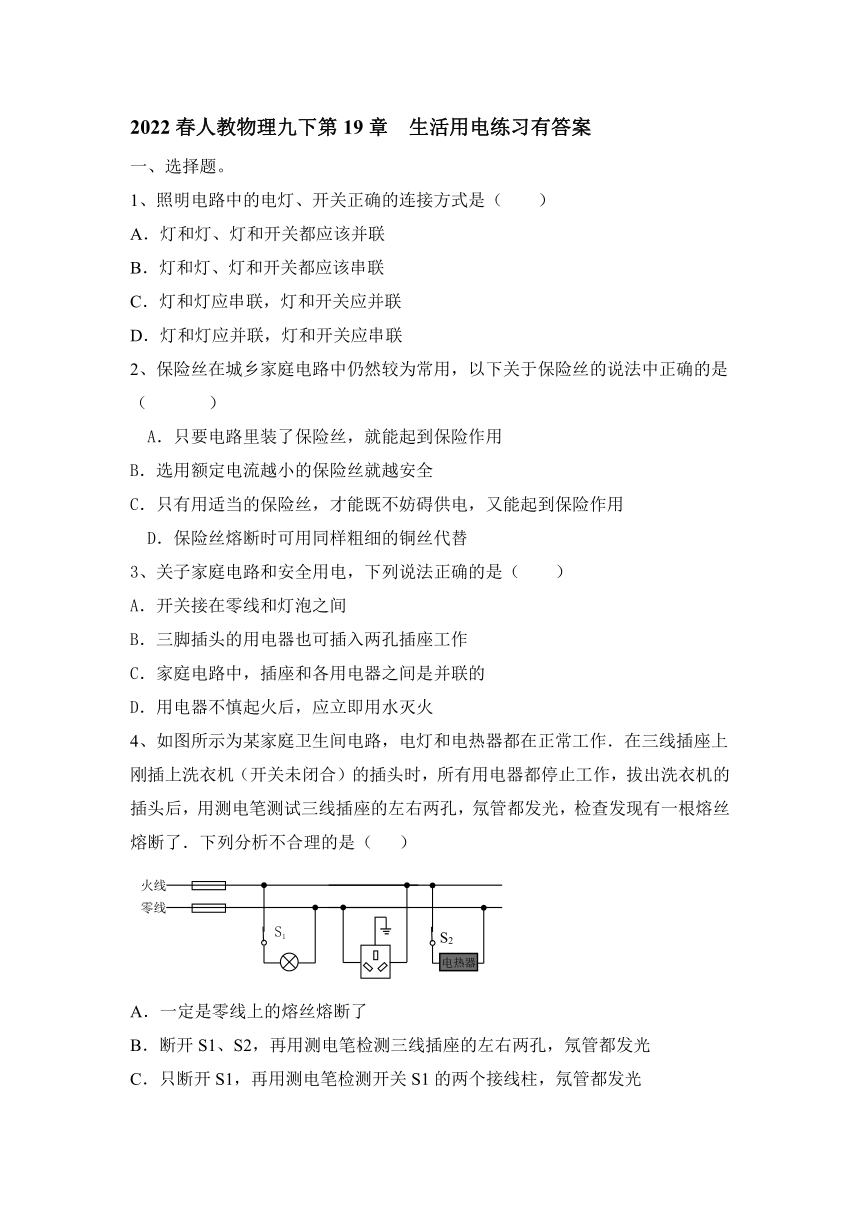

2022春人教物理九下第19章 生活用电练习有答案
一、选择题。
1、照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
2、保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
3、关子家庭电路和安全用电，下列说法正确的是（　　）
A．开关接在零线和灯泡之间
B．三脚插头的用电器也可插入两孔插座工作
C．家庭电路中，插座和各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
4、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

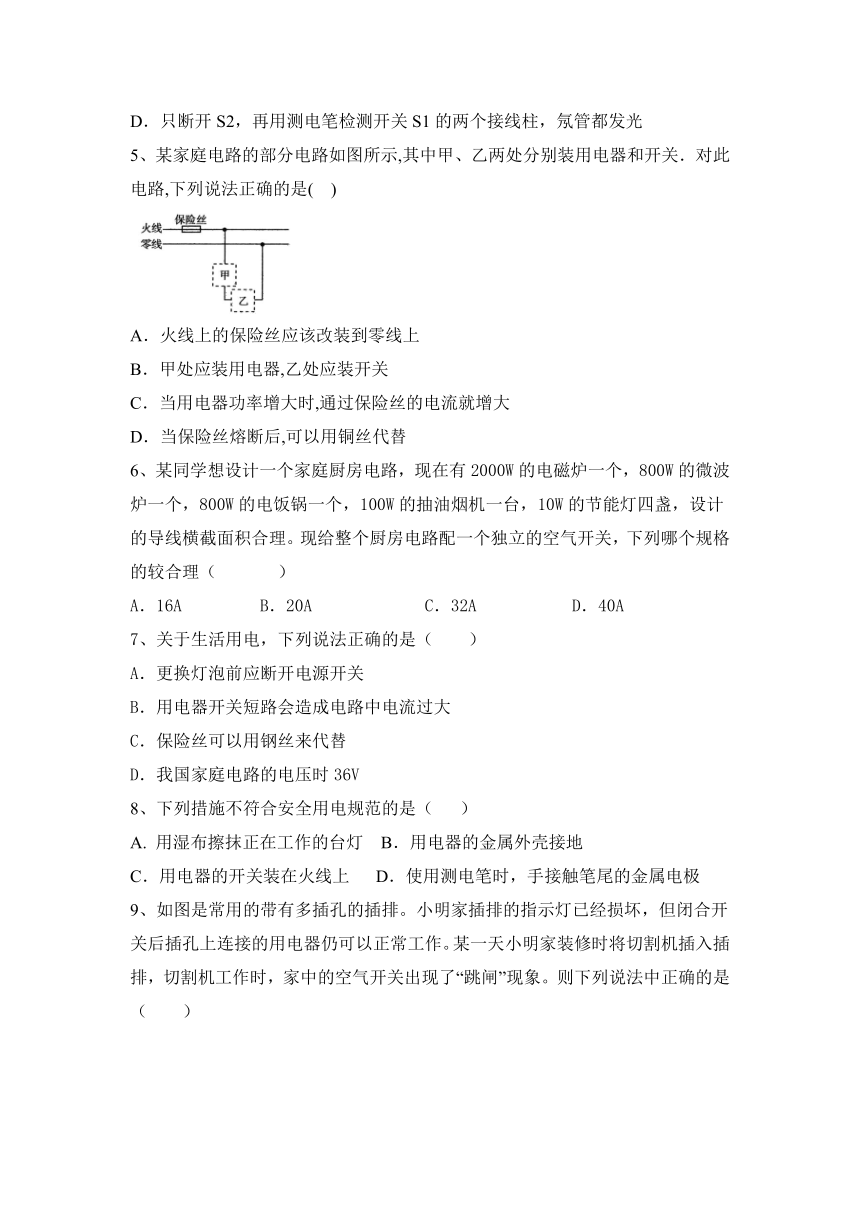

5、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
6、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（ ）
A．16A B．20A C．32A D．40A
7、关于生活用电，下列说法正确的是（　　）
A．更换灯泡前应断开电源开关
B．用电器开关短路会造成电路中电流过大
C．保险丝可以用钢丝来代替
D．我国家庭电路的电压时36V
8、下列措施不符合安全用电规范的是（ ）
A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极

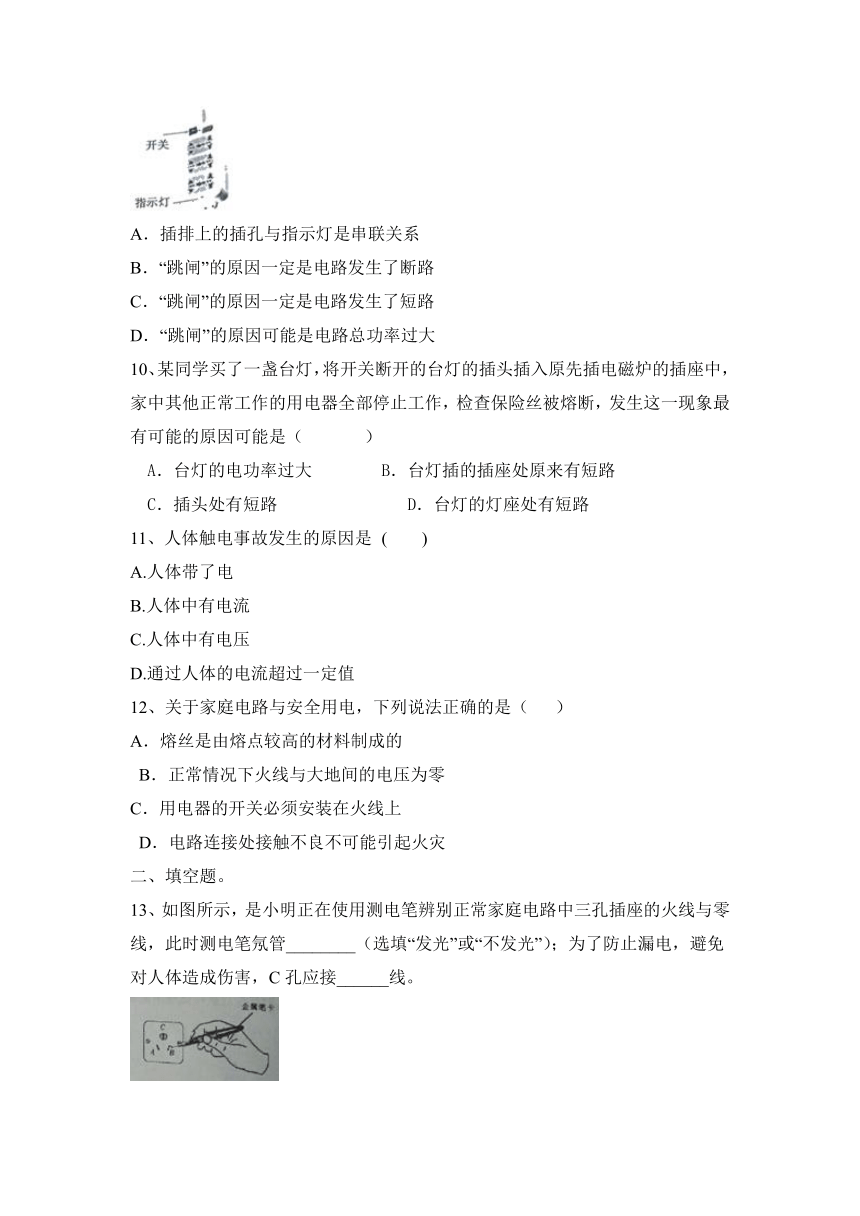

9、如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
10、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（ ）
A．台灯的电功率过大 B．台灯插的插座处原来有短路
C．插头处有短路 D．台灯的灯座处有短路
11、人体触电事故发生的原因是 (　　)
A.人体带了电
B.人体中有电流
C.人体中有电压
D.通过人体的电流超过一定值
12、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
二、填空题。
13、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。

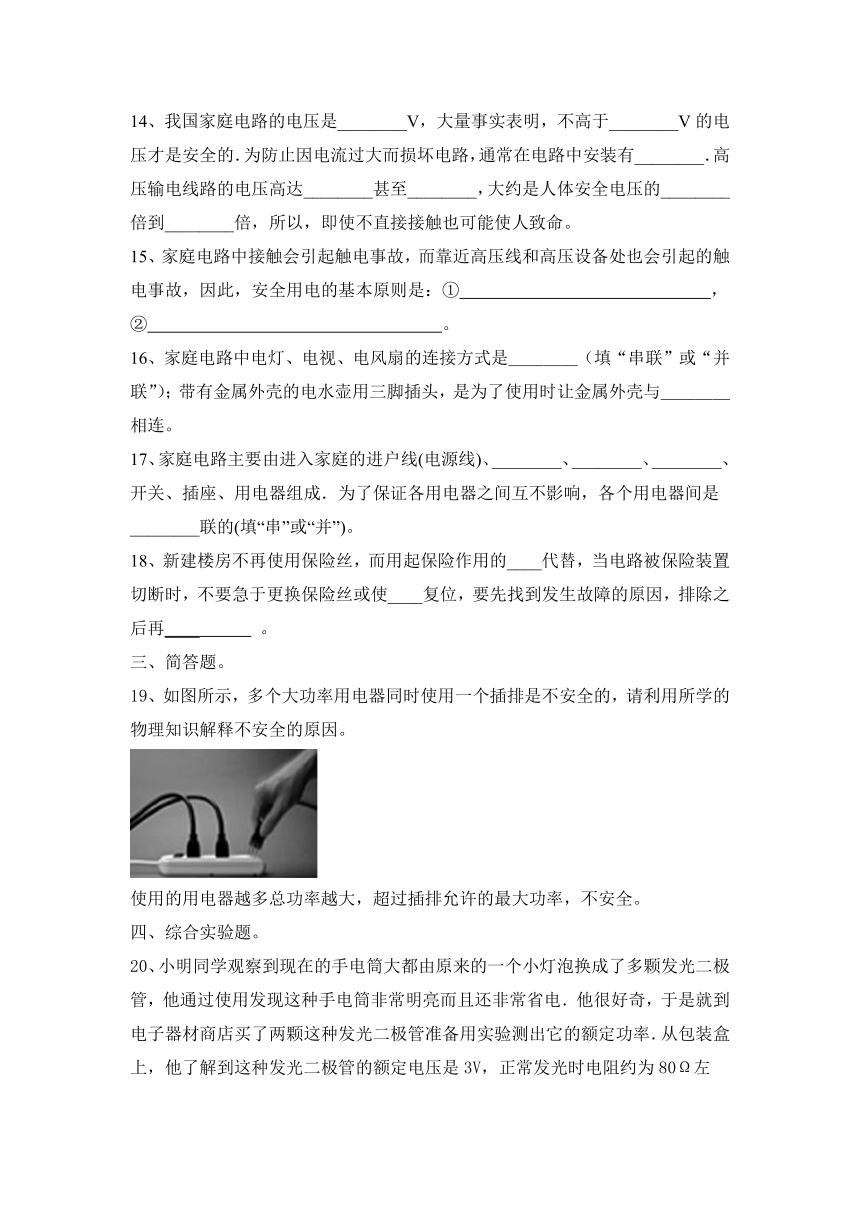

14、我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命。
15、家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①　 　，②　 　。
16、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
17、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
18、新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____ 。
三、简答题。
19、如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。
使用的用电器越多总功率越大，超过插排允许的最大功率，不安全。
四、综合实验题。

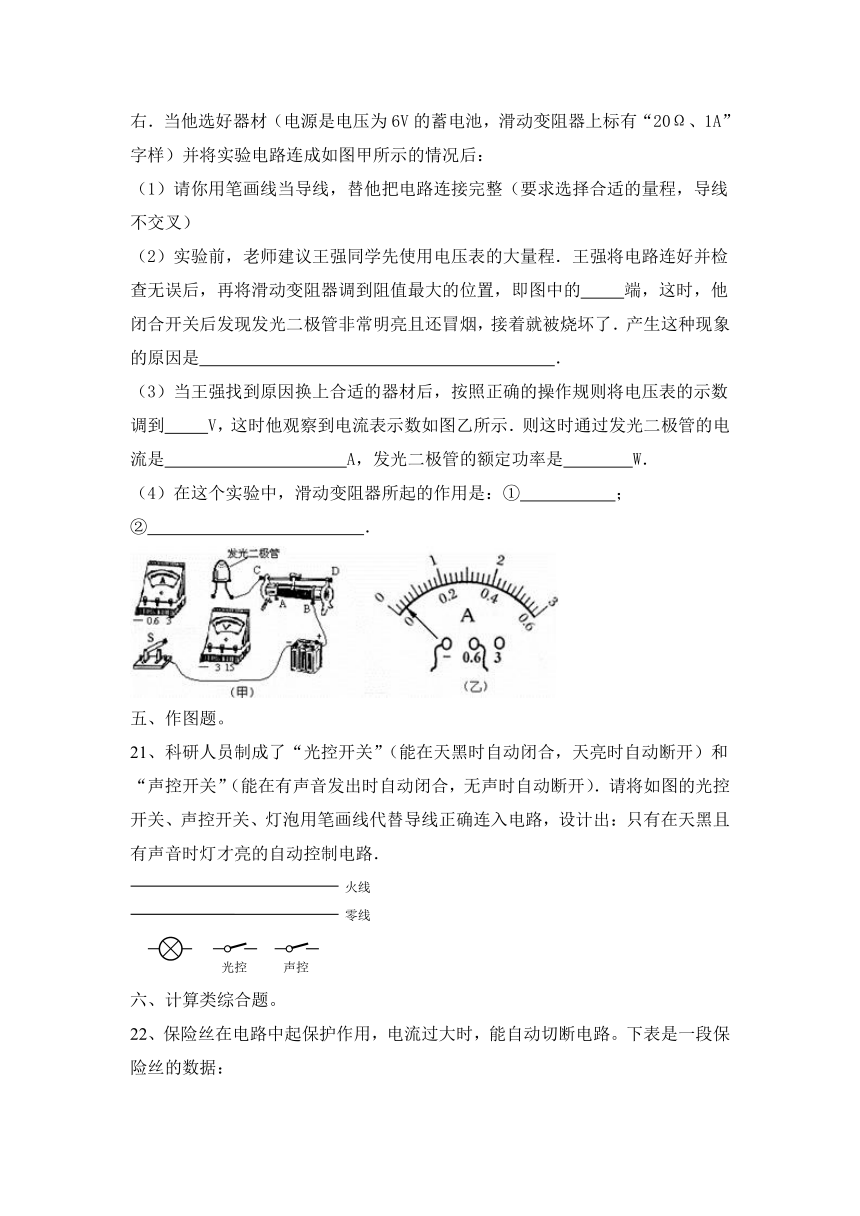

20、小明同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，他通过使用发现这种手电筒非常明亮而且还非常省电．他很好奇，于是就到电子器材商店买了两颗这种发光二极管准备用实验测出它的额定功率．从包装盒上，他了解到这种发光二极管的额定电压是3V，正常发光时电阻约为80Ω左右．当他选好器材（电源是电压为6V的蓄电池，滑动变阻器上标有“20Ω、1A”字样）并将实验电路连成如图甲所示的情况后：
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程．王强将电路连好并检查无误后，再将滑动变阻器调到阻值最大的位置，即图中的　 　端，这时，他闭合开关后发现发光二极管非常明亮且还冒烟，接着就被烧坏了．产生这种现象的原因是　 　．
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到　 　V，这时他观察到电流表示数如图乙所示．则这时通过发光二极管的电流是　 　A，发光二极管的额定功率是　　　　W．
（4）在这个实验中，滑动变阻器所起的作用是：①　 　；②　 　．
五、作图题。
21、科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．
六、计算类综合题。
22、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃

（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？
【答案】40J 铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】本题是对保险丝作用的考查，保险丝是利用了电流的热效应，当电路中电流过大时，保险丝的温度迅速升高，达到其熔点熔断，对电路起保护作用。铜的熔点比保险丝高的多，所以当电路中电流过大时，铜丝不能熔断，对电路起不到保护作用。另外铜的电阻率比保险丝的电阻率小的多，所以在外观形状相同时，电阻比保险丝的电阻小。电流做功放出热量的多少可以利用焦耳定律进行计算，即Q=I2Rt=（20A）2×0．2Ω×0．5s=40J。
2022春人教物理九下第19章 生活用电练习有答案
一、选择题。
1、照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
【答案】D
2、保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）
A．只要电路里装了保险丝，就能起到保险作用
B．选用额定电流越小的保险丝就越安全
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用
D．保险丝熔断时可用同样粗细的铜丝代替
【答案】C
3、关子家庭电路和安全用电，下列说法正确的是（　　）
A．开关接在零线和灯泡之间
B．三脚插头的用电器也可插入两孔插座工作
C．家庭电路中，插座和各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
【答案】C
4、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
5、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
【答案】C
6、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（ ）
A．16A B．20A C．32A D．40A
【答案】B
7、关于生活用电，下列说法正确的是（　　）
A．更换灯泡前应断开电源开关
B．用电器开关短路会造成电路中电流过大
C．保险丝可以用钢丝来代替
D．我国家庭电路的电压时36V
【答案】A
8、下列措施不符合安全用电规范的是（ ）
A. 用湿布擦抹正在工作的台灯 B．用电器的金属外壳接地
C．用电器的开关装在火线上 D．使用测电笔时，手接触笔尾的金属电极
【答案】A
9、如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
【答案】D
10、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（ ）
A．台灯的电功率过大 B．台灯插的插座处原来有短路
C．插头处有短路 D．台灯的灯座处有短路
【答案】C
11、人体触电事故发生的原因是 (　　)
A.人体带了电
B.人体中有电流
C.人体中有电压
D.通过人体的电流超过一定值
【答案】D　
12、关于家庭电路与安全用电，下列说法正确的是（ ）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必须安装在火线上
D．电路连接处接触不良不可能引起火灾
【答案】C
二、填空题。
13、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。
【答案】不发光 地
14、我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命。
【答案】220 36 保险丝 几万伏 几十万伏 几百 几万
15、家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①　 　，②　 　。
【答案】①不接触低压带电体；②不靠近高压带电体。
16、家庭电路中电灯、电视、电风扇的连接方式是＿＿＿＿（填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与＿＿＿＿相连。
【答案】并联 大地
17、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
【答案】电能表 总开关 保险丝 并
18、新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____ 。
【答案】空气开关 空气开关 恢复供电
三、简答题。
19、如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。
【答案】插排上的各用电器是并联的，同时使用的用电器越多总电流越大，使插排导线产生的热量增加，不安全。或：插排上的各用电器是并联的，同时使用的用电器越多总功率越大，超过插排允许的最大功率，不安全。
四、综合实验题。
20、小明同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，他通过使用发现这种手电筒非常明亮而且还非常省电．他很好奇，于是就到电子器材商店买了两颗这种发光二极管准备用实验测出它的额定功率．从包装盒上，他了解到这种发光二极管的额定电压是3V，正常发光时电阻约为80Ω左右．当他选好器材（电源是电压为6V的蓄电池，滑动变阻器上标有“20Ω、1A”字样）并将实验电路连成如图甲所示的情况后：
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程．王强将电路连好并检查无误后，再将滑动变阻器调到阻值最大的位置，即图中的　 　端，这时，他闭合开关后发现发光二极管非常明亮且还冒烟，接着就被烧坏了．产生这种现象的原因是　 　．
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到　 　V，这时他观察到电流表示数如图乙所示．则这时通过发光二极管的电流是　 　A，发光二极管的额定功率是　　　　W．
（4）在这个实验中，滑动变阻器所起的作用是：①　 　；②　 　．
【答案】（1）如图所示；
（2）A；滑动变阻器的最大阻值太小，使发光二极管两端电压过高；
（3）3；0.04； 0.12；（4）①保护电路；②调节发光二极管两端电压．
【解析】（1）发光二极管的额定电压为3V，所以电压表的量程为0～3V，且与发光二极管并联；发光二极管的额定电流约为=0.0375A，故电流表的量程为0～0.6A，且与发光二极管串联，如下图所示：
（2）由图可知，滑动变阻器滑片位于A端时接入电路的电阻最大；
发光二极管被烧坏了说明电路中的电流过大，即滑动变阻器的最大阻值太小造成的．
（3）按照正确的操作规则将电压表的示数调到3V；
电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.04A，
发光二极管的额定功率P=UI=3V×0.04A=0.12W．
（4）滑动变阻器的作用是：①保护电路；②调节发光二极管两端电压．
五、作图题。
21、科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．
【答案】如图所示：
六、计算类综合题。
22、保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据：
电阻R 熔点
0．2 327℃

（1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计）
（2）铜的熔点为1 083 C，试说明为什么不能用铜丝代替保险丝？
【答案】40J 铜丝的熔点高，当电流过大时，不能熔断，对电路起不到保护作用
【解析】本题是对保险丝作用的考查，保险丝是利用了电流的热效应，当电路中电流过大时，保险丝的温度迅速升高，达到其熔点熔断，对电路起保护作用。铜的熔点比保险丝高的多，所以当电路中电流过大时，铜丝不能熔断，对电路起不到保护作用。另外铜的电阻率比保险丝的电阻率小的多，所以在外观形状相同时，电阻比保险丝的电阻小。电流做功放出热量的多少可以利用焦耳定律进行计算，即Q=I2Rt=（20A）2×0．2Ω×0．5s=40J。
