中小学教育资源及组卷应用平台
中考必刷填空题（5）电路的欧姆定律、电与磁、电能
一、欧姆定律
1．（2021·衢州）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入 (填“定值电阻”或“小灯泡")。
（2）图中M、N之间若接人定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压 (填变化情况)。
2．（2021·台州）如图所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为 安。装置中的虚线框部分相当于电路中的电源、铜片是电源的 极。在其它都不变时，将铁换成更活泼的金属X，产生了更大的电流、则金属X可能是 （选填“锌”、“银”或“铜")
3．（2021·金华）按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2，标有“20Ω 1A”的字样，电流表量程为“0~0.6A”，电压表量程为“0~15V”。
完成下列问题：
（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是 ；
（2）若R1=6Ω，为保证电路安全，滑动变阻器允许接入电路的最小阻值为 。
4．（2020·台州）图甲为“伏安法”测电阻的实验电路。
（1）请用笔画线代替导线将电路补充完整。
（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如图乙，则被测电阻的阻值为 欧。
（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是 。
5．在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V 3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0．5安且灯泡L不损坏，则允许接入的最大电源电压为 伏，闭合开关S，此时通过电流表A1的电流为 安。
6．（2019·台州）某电子打火机打火原理如图，压电陶瓷受到撞击时表面电荷重新分布，产生高电压，发出电火花点燃气体。撞击时，通过压电陶瓷实现的能量转化是 ；放电时，两块压电陶瓷的连接方式是 联。
7．（2018·温州）如图甲是某身高体重量仪，当体检者站在台面上时，能自动显示其身高，体重。
（1）若体检者重600牛，双脚与台面的接触面积为0.05米2，则他对台面的压强为 帕。
（2）小明利用某压敏电阻R及相关电路元件设计身高体重测量仪电路，压敏电阻的阻值随压力变化的关系如图乙所示，现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计最合理的是 。
8．（2018·金华）用如图所示的电路图研究“电流与电阻的关系”．电流表量程为“0～0．6A”，电压表量程为“0～3V”，滑动变阻器的规格为“50Ω 1A”，电源电压3伏恒定不变。在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。
实验组次 1 2 3
电阻Ｒ/欧 5 10 20
电流I/安 0.4 0.2 0.1
（1）分析表中数据，可得出的实验结论是 。
（2）为了使实验结论更可靠，控制AB间电压2伏不变，再多测几组数据，AB间允许接入电阻R的取值范围是 欧。
9．（2021·婺城模拟）如图所示的电路，已知电流表的量程为0~0.6A．电压表的量程为0~3V，定值电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V，闭合开关S，移动滑动变阻器滑片时，保证各元件不被烧坏。请回答：
（1）电路中电压表的最小示数是 V。
（2）滑动变阻器滑片移动过程中，先达到最大量程的电表是 。

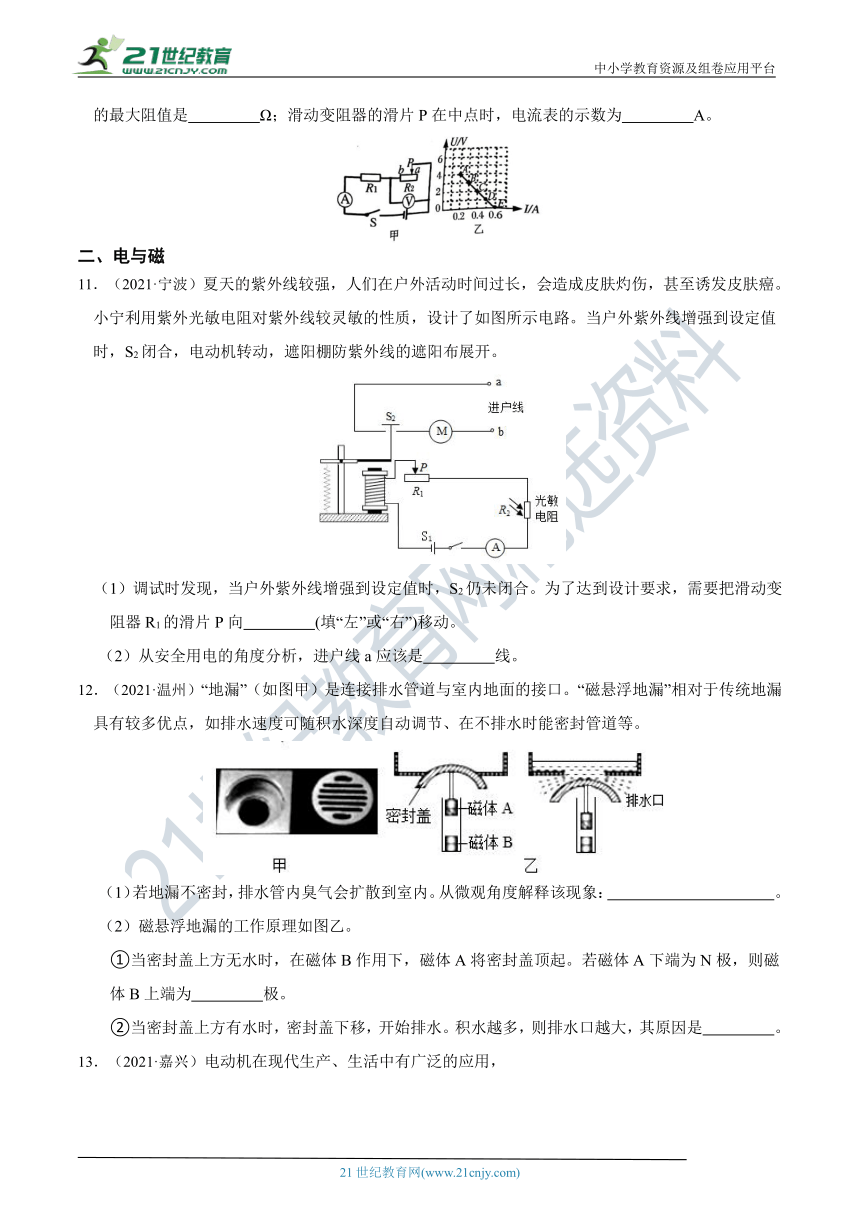

10．（2021·婺城模拟）如图电路，电源电压不变，Rr为定值电阻，闭合开关S，小楚将滑动变阻器R2的滑片P从a端移动到b端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A。
二、电与磁
11．（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向 (填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是 线。
12．（2021·温州）“地漏”（如图甲）是连接排水管道与室内地面的接口。“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象： 。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为 极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是 。
13．（2021·嘉兴）电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到 ，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中 来实现倒车。
14．（2020·衢州） 2019年9月，荷兰科学家辛斯伯根发现：在欧洲大陆下“藏着”一块1亿多年前的“大阿德里亚”大陆。他是怎么找到这块大陆的呢？原来一些原始的磁细菌在细胞内会产生磁性物质，其磁极指向受地磁场影响，如图所示。磁细菌死后，留下的磁性物质与周围沉积物一起形成岩石。科学家根据地磁信息，就能还原出该岩石在地球上曾经所处的位置。
（1）从细胞结构看，磁细菌的细胞内没有 ，因此它属于原核生物。
（2）根据图中地磁场的方向和磁细菌的指向，判断此时磁细菌鞭毛端的磁极是 。
（3）“大阿德里亚”大陆“藏到”欧洲大陆下面，可证明地壳在不断 。
15．方方按右图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向 (选填“上方”或“下方”)。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与 有关。
16．科学进步是推动人类文明发展的重要动力，科学技术也在影响我们的生活。
（1）电能的广泛采用具有划时代的意义，但要注意用电安全。如果我们发现有人发生触电事故，应先 ，再报警和施救。
（2）电磁继电器能实现用低电压控制高电压、弱电流控制强电流。如图所示的电路，a、b处接电动机或指示灯。当低压控制电路断开时，指示灯亮：当低压控制电路闭合时，电动机工作。则a处接的是 。
（3）线上学习时，同学们注视屏幕，眨眼频率降低，这时泪液会过度 (填物态变化名称)，使眼睑与眼球之间的摩擦増大，眼睛会有干涩和异物感。如果连续学习时间过长，睫状肌会疲劳。为了保护眼睛，课间要休息或远眺。
17．小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。
（1）已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为 瓦。
（2）若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。 。
18．（2021·婺城模拟）如图是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx，当水面到达如图位置，接触开关S；导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。请回答：
（1）当饮水器内的水加热至沸腾的过程中，继电器线圈中的电流 (填“增大”、“减小”或“不变”)；（2）若想降低饮水器的最高温度，可将滑动变阻器R2的滑片向 (填“左”或“右”)调节。
19．（2021·金华模拟）小明发现超市里的手扶式电梯无人站在上面时运动较慢，有人站在上面时运动较快，他据此画出了如图所示的电路(R是一个压敏电阻)。他分析：当人站在电梯上，R的阻值 ，电磁铁的磁性变强，工作电路电流 。(填“变大”、“不变"或“变小”)
20．（2021·瑞安模拟）临时停车开启闪烁灯更加安全，如图是小明设计的模拟车灯闪烁的电路图。已知电源电压为3伏，两个小灯泡均标有“3伏，0.2安”字样，不考虑小灯泡电阻变化，忽略线圈电阻。
（1）闭合开关后，能实现发光、熄灭交替的灯泡是 。
（2）衔铁被吸住时，灯泡L1的电功率为 瓦。
（3）小明在使用过程中，发现L2灯突然不亮，衔铁被吸引后不能弹回去，则电路的故障可能是 。
21．（2021·温岭模拟）兴趣小组利用热传感器设计一款高温报警电路，要求闭合开关后，当环境温度过高时，电磁铁的磁性增强，电铃会被接通发出报警声。电磁铁通电时，它的上端是 极，热传感器应接在电路中的 位置，电铃应接在电路中的 位置。
（均选填“a”、“b”或“c”）
22．（2021·婺城模拟）如图所示是小金设计的车库积水自动报警器，由控制电路和工作电路两部分组成。车库没有积水时，LED灯亮；车库有积水时，控制电路接通，电磁铁通电， 具有磁性，把衔铁吸下，电铃发出声音。请回答：
（1）控制电路对工作电路来说，相当于起到了电路元件中的 的作用；
（2）在调试过程中发现，车库有积水时，电铃并没有发出声音，下列调整措施可行的有 。(填字母编号)
A．增大电源甲的电压B．减小线圈匝数C．弹簧稍往右移D．升高衔铁的高度
三、电能
23．（2021·台州）某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是 。
（2）开关转至bd位置时，该电热器可实现 功能、它的额定功率是 瓦。
24．如图所示为一种环保“重力灯”，让重物缓缓下落，拉动绳子，从而带动电机转动，使小灯泡发光。某“重力灯”中重物的质量为18千克，它在30分钟内缓慢下落了2米，使规格为“1.5V，0.12w”的小灯泡正常发光。不计绳子重力。
（1）重物缓缓下落，拉动绳子，从而带动电机转动，产生电能，其发电原理是 。
（2）重物的重力在这30分钟中做功为 J。
（3）30分钟内小灯泡消耗的电能是 J。
25．（2021·金华模拟）小刚观察了市场上的“测重仪”后，画出了下图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端。已知R0=5Ω，R的最大阻值为25Ω，电源电压恒为3V。
（1）小刚根据图中的质量表串联在电路中判断，质量表是 表改装的；
（2）当称量物体质量达到最大值时，R0消耗的功率是 。
26．（2021·乐清模拟）市场上有一种磁吸式手机充电线(如图)，能通过磁铁公母对吸方式达到接通充电效果的充电线。在它的上面固定有磁铁，另一端固定有易磁化的物质，只要将两端靠近，就可以达到对吸充电。
（1）在磁吸式充电线的另一端固定的物质可能是 (选填“铜”、“铁镍合金”或“铝”)。
（2）某手机的充电器上标有“5V，2.1A”， 表示充电电压是5V，最大输出电流2.1A。用该充电器 对某手机锂电池进行充电3小时，则锂电池获得的电能是 焦。
（3）目前市场上有两种不同的充电器：A“5V，2.1A”和B“5V，4.5A”。资料表明，最大输出电流越大，锂电池的充电时间越短；影响锂电池的使用寿命是电池发热。你将选择哪种充电器，并说明理由。 。
27．（2021·余杭模拟）如图甲所示，有一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，可防止水蒸气在镜面上液化，这是利用电流的 效应。若防雾膜的额定功率为20W，正常工作10min消耗的电能是 J。如图乙所示，给防雾膜电路连接了一个滑动变阻器R，使电热丝的功率在原功率的25%-100%之间变化，以满足不同季节使用，则R的最大阻值为 Ω。
28．（2020·路桥模拟）有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示。灯泡L的额定电压为12V，则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 Ω，12分钟电路消耗的电能为 J。
29．（2020·乐清模拟）红外额温枪如图甲，其工作过程是：被测物体辐射的红外线由光学系统会聚，聚集后的红外线输入到光电探测器中，探测器的关键部件是红外线传感器(热敏电阻)，其电路原理简化图如图乙，电源电压恒定，R1是定值电阻，R2是热敏电阻，闭合开关S，两电压表示数随电流表示数变化的U-I图像如图丙：
（1）定值电阻R1电阻值为 欧；
（2）外界温度改变，整个电路的电功率发生改变，工作最大功率为 瓦。
30．（2021·衢州）绿色生态理念要求人们注重环保节能。如图是额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
（1）使用 灯照明更符合绿色生态理念。
（2）两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为 。
31．（2020·衢州）小科测量额定电压为2.0V小灯泡的电功率，电路图如图甲所示，电源为两节干电池，利用测得数据绘制图像如图乙、丙所示，图中x为滑片P移动的距离。
（1）当滑片P移动的距离为a时，图丙中电流突然变小的原因是 。
（2）该小灯泡的额定功率是 。
32．（2020·绍兴）如图是某电烤箱的内部简化电路图，图乙是电烤箱铭牌的部分信息，R0和R均为电热丝，其他电阻均忽略不计，已知R=202欧。
（1）电烤箱A，B触点中连接火线的是 触点。
（2）闭合总开关，将旋钮开关转到如图所示位置，此时电烤箱处于 (选填“高温档”或“低温档”)。
（3）在额定电压下，电烤箱高温档工作2分钟产生内能 焦。
33．（2019·宁波）如图所示是一种反射式路灯，灯发出的光不是直接照射到路面，而是经过灯上方粗糙的反射板的反射后照亮路面。
（1）光在反射板表面发生了 （填“镜面反射”或“漫反射”）现象。
（2）如果把反射板换成平面镜，当黑夜灯亮时，地面上会有灯罩的影子，因为光在同一种均匀介质中沿 传播。
（3）该灯铭牌上标有“220V 70W~150W”等字样。如果某段道路上装有44盏这样的灯，该段道路路灯的电路中，干路上熔断器的额定电流不能小于 A。
34．（2018·宁波）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中 （填“dc”或“ec”）表示电压表 随电流表示数变化的图像。
（2）该过程中电路消耗的总功率最大值为 W。
答案解析部分
1．【答案】（1）定值电阻（2）变小
2．【答案】0.1；正；锌
3．【答案】（1）R1断路（2）4Ω
4．【答案】（1）（2）6（3）移动滑动变阻器的滑片，观察电压表和电流表的示数
5．【答案】4；0.9
6．【答案】机械能→电能(如把“机械能”写成“动能”也给分)；并
7．【答案】（1）1.2×104（2）C
8．【答案】（1）导体两端的电压一定时，通过导体的电流与电阻成反比（2）3.3-100
9．【答案】（1）1（2）电压表
10．【答案】20；0.3
11．【答案】（1）右（2）相(火)
12．【答案】（1）分子做无规则运动（2）N；深度 越深，液体压强越大
13．【答案】（1）力的作用（2）电流的方向
14．【答案】（1）成形的细胞核（2）S（南）极（3）变动或运动
15．【答案】下方；电流大小
16．【答案】（1）切断电源（2）指示灯3）汽化(或蒸发)
17．【答案】（1）0．8（2）滑动变阻器滑片向上移动
18．【答案】（1）减小（2）右
19．【答案】变小；变大
20．【答案】（1）L2（2）0.6（3）L2短路
21．【答案】N；c；b
22．【答案】（1）开关（2）A、C
23．【答案】（1）串联（2）加热；100
24．【答案】（1）电磁感应（2）360（3）216
25．【答案】电流 ⑵当称量物体质量达到最大值时，R0消耗的功率是 。 1.8W（1）电流（2）1.8W
26．【答案】（1）铁镍合金（2）113400（3）选 A，电流小，锂电池中通过的电流小，锂电池发热少，可延长锂电池的使用寿命（或选 B，电流大，锂电池充电时间短，可更快的使用手机）
27．【答案】热；12000；2420
28．【答案】9.6；15；6480
29．【答案】（1）20（2）1.8
30．【答案】（1）LED（2）1：12
31．【答案】（1）灯丝断了（或电压表所测电路开路）（2）0.4W
32．【答案】（1）A（2）低温档（3）145200
33．【答案】（1）漫反射（2）直线（3）30
34．【答案】（1）dc（2）36
