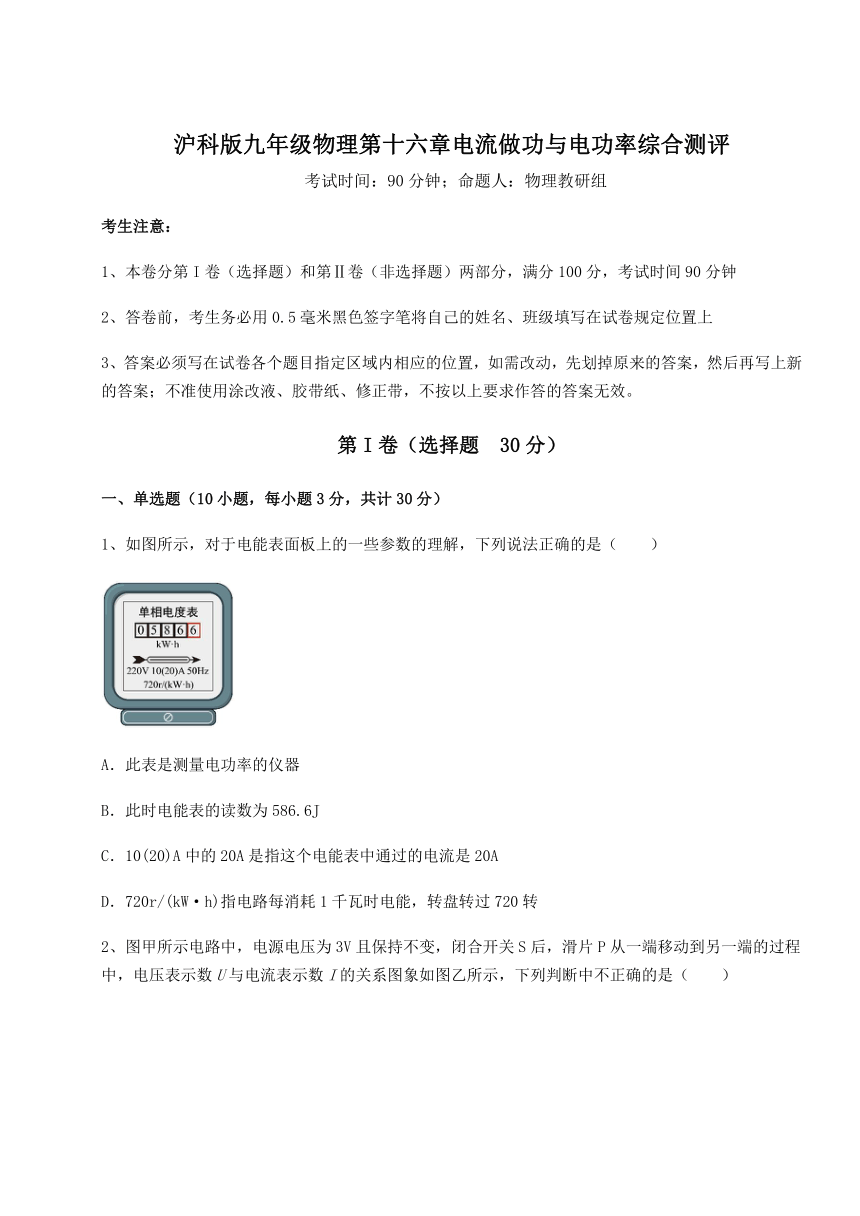

沪科版九年级物理第十六章电流做功与电功率综合测评
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、如图所示,对于电能表面板上的一些参数的理解,下列说法正确的是(  )
A.此表是测量电功率的仪器
B.此时电能表的读数为586.6J
C.10(20)A中的20A是指这个电能表中通过的电流是20A
D.720r/(kW·h)指电路每消耗1千瓦时电能,转盘转过720转

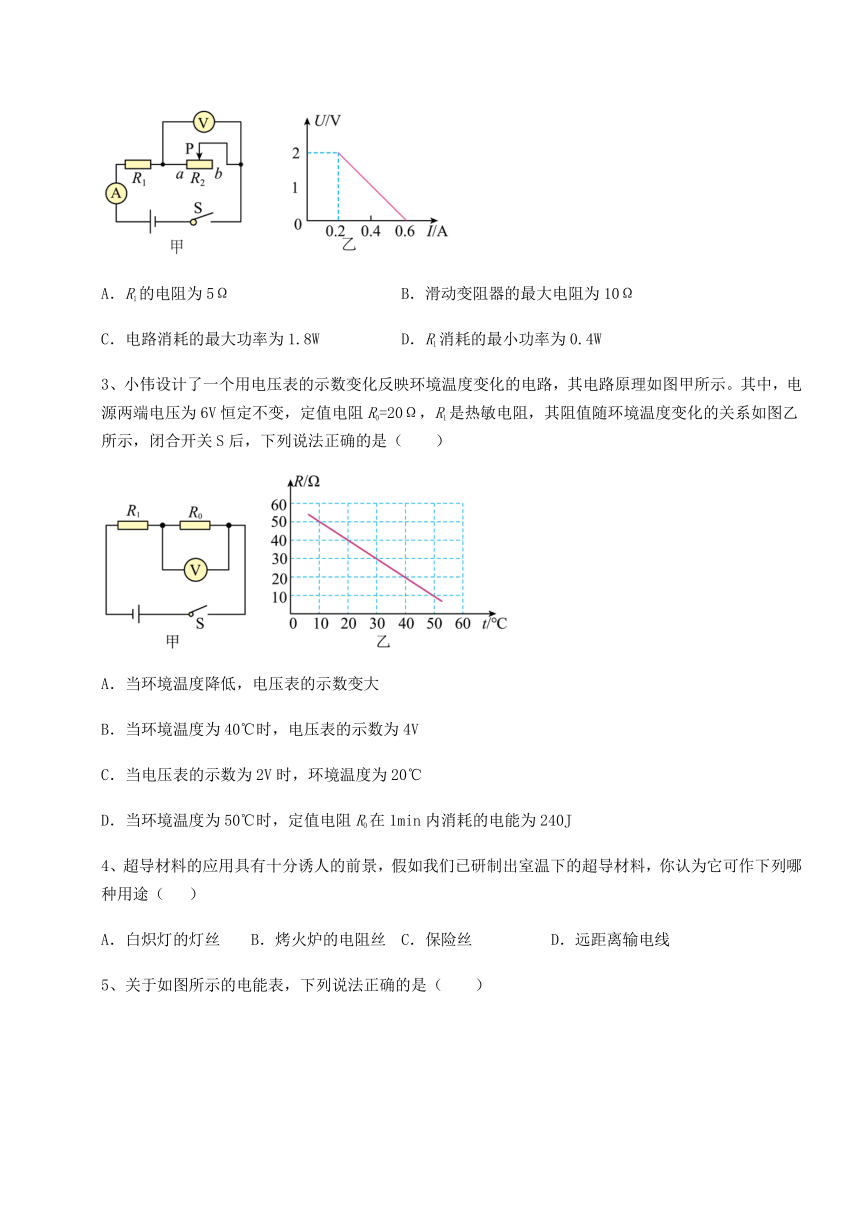

2、图甲所示电路中,电源电压为3V且保持不变,闭合开关S后,滑片P从一端移动到另一端的过程中,电压表示数U与电流表示数I的关系图象如图乙所示,下列判断中不正确的是(  )
A.R1的电阻为5Ω B.滑动变阻器的最大电阻为10Ω
C.电路消耗的最大功率为1.8W D.R1消耗的最小功率为0.4W
3、小伟设计了一个用电压表的示数变化反映环境温度变化的电路,其电路原理如图甲所示。其中,电源两端电压为6V恒定不变,定值电阻R0=20Ω,R1是热敏电阻,其阻值随环境温度变化的关系如图乙所示,闭合开关S后,下列说法正确的是(  )
A.当环境温度降低,电压表的示数变大
B.当环境温度为40℃时,电压表的示数为4V
C.当电压表的示数为2V时,环境温度为20℃
D.当环境温度为50℃时,定值电阻R0在1min内消耗的电能为240J
4、超导材料的应用具有十分诱人的前景,假如我们已研制出室温下的超导材料,你认为它可作下列哪种用途( )
A.白炽灯的灯丝 B.烤火炉的电阻丝 C.保险丝 D.远距离输电线

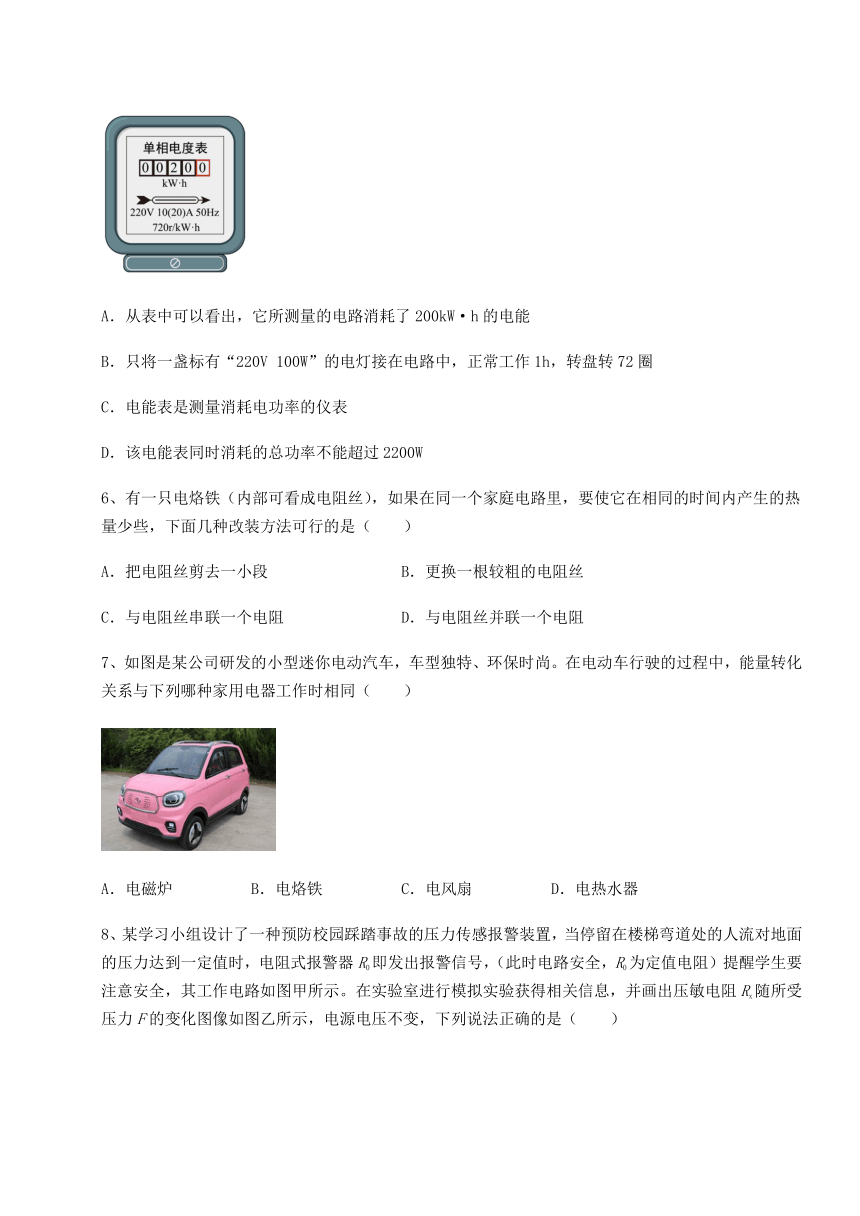

5、关于如图所示的电能表,下列说法正确的是(  )
A.从表中可以看出,它所测量的电路消耗了200kW·h的电能
B.只将一盏标有“220V 100W”的电灯接在电路中,正常工作1h,转盘转72圈
C.电能表是测量消耗电功率的仪表
D.该电能表同时消耗的总功率不能超过2200W
6、有一只电烙铁(内部可看成电阻丝),如果在同一个家庭电路里,要使它在相同的时间内产生的热量少些,下面几种改装方法可行的是(  )
A.把电阻丝剪去一小段 B.更换一根较粗的电阻丝
C.与电阻丝串联一个电阻 D.与电阻丝并联一个电阻
7、如图是某公司研发的小型迷你电动汽车,车型独特、环保时尚。在电动车行驶的过程中,能量转化关系与下列哪种家用电器工作时相同(  )
A.电磁炉 B.电烙铁 C.电风扇 D.电热水器

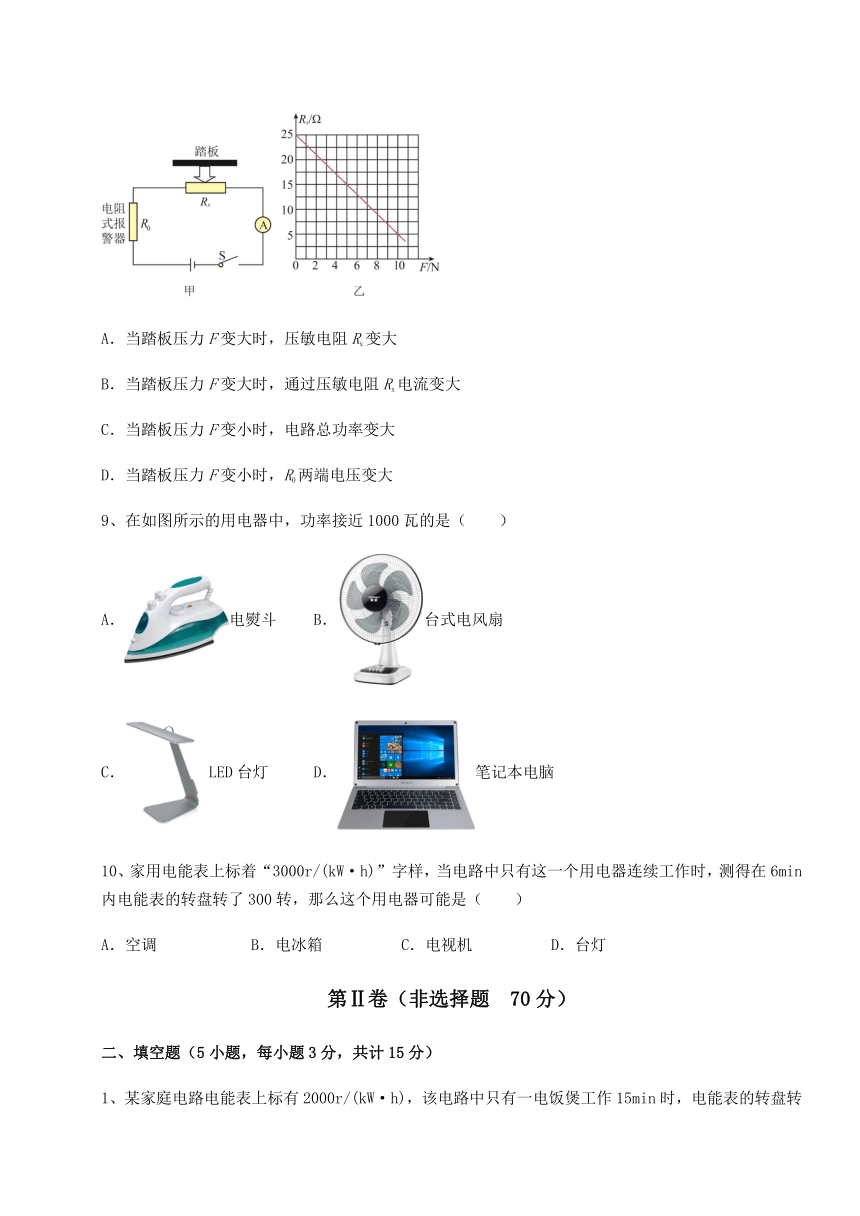

8、某学习小组设计了一种预防校园踩踏事故的压力传感报警装置,当停留在楼梯弯道处的人流对地面的压力达到一定值时,电阻式报警器R0即发出报警信号,(此时电路安全,R0为定值电阻)提醒学生要注意安全,其工作电路如图甲所示。在实验室进行模拟实验获得相关信息,并画出压敏电阻Rx随所受压力F的变化图像如图乙所示,电源电压不变,下列说法正确的是(  )
A.当踏板压力F变大时,压敏电阻Rx变大
B.当踏板压力F变大时,通过压敏电阻Rx电流变大
C.当踏板压力F变小时,电路总功率变大
D.当踏板压力F变小时,R0两端电压变大
9、在如图所示的用电器中,功率接近1000瓦的是(  )
A.电熨斗 B.台式电风扇
C. LED台灯 D.笔记本电脑
10、家用电能表上标着“3000r/(kW·h)”字样,当电路中只有这一个用电器连续工作时,测得在6min内电能表的转盘转了300转,那么这个用电器可能是(  )
A.空调 B.电冰箱 C.电视机 D.台灯
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)

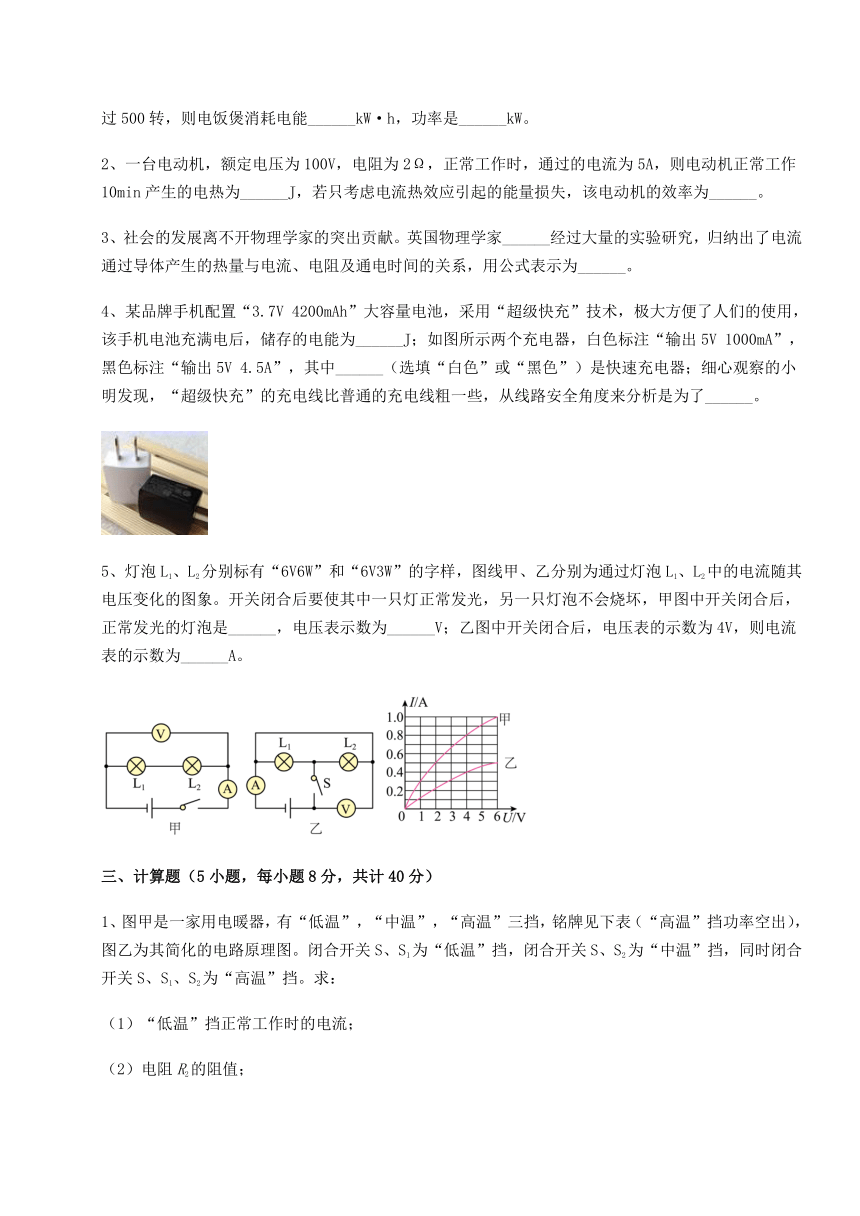

1、某家庭电路电能表上标有2000r/(kW·h),该电路中只有一电饭煲工作15min时,电能表的转盘转过500转,则电饭煲消耗电能______kW·h,功率是______kW。
2、一台电动机,额定电压为100V,电阻为2Ω,正常工作时,通过的电流为5A,则电动机正常工作10min产生的电热为______J,若只考虑电流热效应引起的能量损失,该电动机的效率为______。
3、社会的发展离不开物理学家的突出贡献。英国物理学家______经过大量的实验研究,归纳出了电流通过导体产生的热量与电流、电阻及通电时间的关系,用公式表示为______。
4、某品牌手机配置“3.7V 4200mAh”大容量电池,采用“超级快充”技术,极大方便了人们的使用,该手机电池充满电后,储存的电能为______J;如图所示两个充电器,白色标注“输出5V 1000mA”,黑色标注“输出5V 4.5A”,其中______(选填“白色”或“黑色”)是快速充电器;细心观察的小明发现,“超级快充”的充电线比普通的充电线粗一些,从线路安全角度来分析是为了______。
5、灯泡L1、L2分别标有“6V6W”和“6V3W”的字样,图线甲、乙分别为通过灯泡L1、L2中的电流随其电压变化的图象。开关闭合后要使其中一只灯正常发光,另一只灯泡不会烧坏,甲图中开关闭合后,正常发光的灯泡是______,电压表示数为______V;乙图中开关闭合后,电压表的示数为4V,则电流表的示数为______A。
三、计算题(5小题,每小题8分,共计40分)
1、图甲是一家用电暖器,有“低温”,“中温”,“高温”三挡,铭牌见下表(“高温”挡功率空出),图乙为其简化的电路原理图。闭合开关S、S1为“低温”挡,闭合开关S、S2为“中温”挡,同时闭合开关S、S1、S2为“高温”挡。求:
(1)“低温”挡正常工作时的电流;
(2)电阻R2的阻值;
(3)“高温”挡正常工作10min消耗的电能。
XX牌电暖器
额定电压 220V
额定功率 低温挡 550W
中温挡 1100W
高温挡
频率 50Hz
2、如图所示电路,电源电压恒为4.5V,灯泡L上标有“3V,1.5W”字样,滑动变阻器R2上标有“15Ω,1A”字样,定值电阻R1阻值为10Ω,电流表量程为0~3A,电压表量程为0~3V,不计温度对灯丝电阻的影响。求:
(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时,电流表示数为多大?
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率?
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围。
3、如图是一种自动测量汽车油箱内油量的简易装置,R是阻值均匀的滑动变阻器,油量表是由量程为“0~0.6A”的电流表改装而成。电源电压恒为12V,R0=10Ω。当油箱中有55L汽油时,油量表的指针满偏(即指针指在电流表最大刻度处);当滑片P刚好在R的中点时,此时电路中电流为0.1A,油量表的示数为5L。求:
(1)油箱装满汽油时R0消耗的电功率;
(2)滑动变阻器R的最大阻值;
(3)油箱中汽油的体积V和滑动变阻器连入电路电阻R的关系式为V=60L﹣0.5L/Ω·R。则当电路中电流为0.4A时,油箱里还有多少L的汽油。
4、如图甲为新型电饭锅,它能智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示,R1和R2均为电热丝,S1和S2为温控开关,其中S2有A、B两个触点,它们能实现“高温”、“中温”和“低温”三档转换。当S1闭合,S2连接触点A时,处于高温档,高温功率1188W。已知R1=50,求:
(1)处于高温挡时,电饭锅正常工作时电路中的总电流是多大?
(2)电阻R2的阻值是多大?
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路两端实际电压是多少?
5、如图所示,电源电压恒定,R1、R2为定值电阻,R2的阻值为60Ω,只闭合开关S0,电流表示数为0.2A,再闭合S1时,电流表的示数为0.6A,求:
(1)电源电压和R1的阻值;
(2)开关S0、S1闭合后,电路的总功率;
(3)通电10s,R1产生的热量。
四、实验探究(3小题,每小题5分,共计15分)
1、小亮用图甲所示的电路来测量小灯泡的电功率,已知电源电压6V恒定不变,小灯泡的额定电压是3.8V,电阻约为8Ω。
(1)按图甲连接电路时,应___________开关,并将滑动变阻器的滑片P移到_________(选填“A”或“B”)端;
(2)闭合开关后,调节滑动变阻器滑片P至某一位置时,电流表示数如图乙所示,此时通过小灯泡的电流为___________A。实验中,小亮发现滑动变阻器接入电路部分的电阻丝较热,这是因为电流的___________效应;
(3)小亮同学调节滑动变阻器,进行了几次实验,得到部分U和I的数据如下表所示:
实验次数 1 2 3 4 5
U/V 1.00 2.00 3.00 3.80 4.20
I/A 0.20 0.40 0.47 0.5 0.51
灯泡亮度 不亮 不亮 偏暗 正常 很亮
分析实验数据可知:灯泡正常发光时,灯泡的额定功率为__________W。小亮同学在实验室借了甲:“10Ω 1.5A”、乙:“20Ω 1.2A”和丙:“30Ω 1A”三个滑动变阻器,你认为他完成上表实验所使用的滑动变阻器是__________(选填:“甲”或“乙”、“丙”);
(4)如果把灯光调暗,使小灯泡两端的电压为3V,小灯泡的实际功率占电路总功率的百分比是________%;
(5)若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0=4P1的关系,则小灯泡的额定电流I0与实际电流I1的大小关系应该是I0___________2I1。(选填“>”“=”或“<”)。
2、如图甲所示,是“测量小灯泡的电功率”的电路图,其中电源电压恒为6V,小灯泡的额定电压2.5V,正常工作时的电阻约为10Ω,滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选。
(1)该实验应选择___________规格的滑动变阻器;
(2)莉莉同学连接好电路,闭合开关,小灯泡发光,但电压表示数为0,经检查,图中a、b、c、d四根导线有一根断了,则该导线是___________;
(3)排除故障后,闭合开关,移动滑动变阻器的滑片P,发现小灯泡灭了,电压表有示数,电流表无示数,原因可能是___________;
A.电流表断路 B.小灯泡短路 C.小灯泡断路 D.滑动变阻器断路
(4)当所有的故障都排除了,闭合开关,当变阻器滑片P移到某一位置时,电压表的示数如图乙所示,要测小灯泡的额定功率,接下来的操作是向___________(左或右)移动滑动变阻器的滑片;当小灯泡正常发光时,电流表的示数如图丙所示,则小灯泡的额定功率为___________W;
(5)另一小组同学多次移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丁所示的图像;根据图像信息,可算出小灯泡的电压为2V时的功率为___________W;通过图像还可以发现灯丝的电阻是变化的,这一现象表明:___________。
3、用如图所示的实验装置,探究“电流通过导体产生的热量与什么因素有关”。(实验前“U”形管内液面是相平的)
(1)图甲探究的是电流通过导体产生的热量与___________的关系;图乙探究的是电流通过导体产生的热量与___________的关系;
(2)图乙中右侧盒外连接的5Ω电阻,它的作用是:使通过电阻C、D中的___________不相等;
(3)由于电流产生的热量不能直接测量,因此在这个实验中是通过观察“U”形管中液面的_________来显示容器内温度的变化;
(4)通过对比观察图甲,___________(填“A”或“B”)容器中电阻产生的热量多。由此可知,在电流和通电时间相同时,电阻越___________,导体产生的热量越多。
(5)英国科学家焦耳经过大量的实验,最后得出焦耳定律,其表达式为Q=_______。
-参考答案-
一、单选题
1、D
【详解】
A.此表的单位是kW·h,此表是测量消耗电能(电功)的仪器,故A错误;
B.此表的单位是kW·h,读数为586.6kW·h,故B错误;
C.电能表上20A表示平时工作允许通过的最大电流为20A,故C错误;
D.“720r/(kW·h)” 表示每消耗1kW·h的电能,电能表的转盘转过720转,故D正确。
故选D。
2、D
【详解】
A.由图甲可知,两电阻串联,电压表测R2两端的电压,电流表测电路中的电流。当滑片位于a端时,滑动变阻器接入电路的电阻为0,电路中的电流最大,电路中只有R1,由图乙可知
I1=0.6A
电源电压为3V,故R1的电阻为
故A正确,不符合题意;
B.当滑片位于b端时,滑动变阻器接入电路中的电阻最大,电路中的电流最小,由图乙可知
I2=0.2A,U2=2V
由欧姆定律,则滑动变阻器的最大阻值
故B正确,不符合题意;
C.电路消耗的最大功率
P大=UI1=3V×0.6A=1.8W
故C正确,不符合题意;
D.R1消耗的最小功率:
P1=I22R1=(0.2A)2×5Ω=0.2W
D不正确,符合题意。
故选D。
3、C
【详解】
A.由图甲可知,两个电阻串联,电压表测量R0两端的电压,由图乙可知,环境温度降低时,热敏电阻R1的阻值增大,根据串联电路的分压规律可知,其两端的电压增大,根据串联电路电压特点可知,R0两端的电压变小,即电压表示数将变小,故A错误;
B.由图乙可知,环境温度为40℃时,R1=20Ω,电路中的电流
R0两端的电压
U0=IR0=0.15A×20Ω=3V
故B错误;
C.当电压表的示数为2V时,电路中的电流
R1的阻值
由图乙可知,此时环境温度为20℃,故C正确;
D.由图乙可知,环境温度为50℃时,R′′1=10Ω,电路中的电流
定值电阻R0在1min内消耗的电能
故D错误。
故选C。
4、D
【详解】
A.白炽灯灯丝必须在白炽状态下才能正常发光,电阻为零无法将电能转化为内能,无法放热,故A不符合题意;
B.烤火炉的电阻丝需要将电能转化为内能,电阻为零无法将电能转化为内能,故B不符合题意;
C.保险丝是利用电流的热效应,当电流过大时,自动熔断来保护电路的。电阻为零无法将电能转化为内能,无法熔断,故C不符合题意;
D.根据焦耳定律Q=I2Rt可知,远距离输电,当电阻为零时,可使导线产生的电热为零,便可提高传输效率,故D符合题意。
故选D。
5、B
【详解】
AC.电能表是测量消耗电能的仪表,表中最后一位是小数位,单位是kW·h,所以它所测量的电路消耗了20kW·h的电能,故AC错误;
B.电表转动720圈表明消耗了1kW·h的电能,只将一盏标有“220V 100W”的电灯接在电路中,正常工作1h,则其消耗的电能为
W1=100W×1h=0.1kW·h
则电表转动的圈数为
故B正确;
D.该电能表的额定工作电压为220V,额定最大工作电流为20A,故电路中总功率最大为
P=220V×20A=4400W
故D错误。
故选B。
6、C
【详解】
AB.电烙铁属于电热器,工作时把电能转化为内能,所以有W=Q=I2Rt,根据欧姆定律,有推导式。因此在同一个家庭电路里,要使它在相同的时间内产生的热量少些,可以增大电阻的阻值。把电阻丝剪去一小段、更换一根较粗的电阻丝,都是让电阻丝的阻值变小,故AB不符合题意;
CD.由焦耳定律Q=I2Rt可知,可以与电阻丝串联一个电阻,电路总电阻变大,通过电阻丝的电流变小,相等时间内产生的热量减少。若与电阻丝并联一个电阻,由于并联电路各支路独立工作,互不影响,所以对电阻丝产生热量的多少无影响。故C符合题意,D不符合题意。
故选C。
7、C
【详解】
电动汽车在行驶过程中将电能转化为机械能;
A.电磁炉在工作时,将电能转化为内能,故A不符合题意;
B.电烙铁在工作时,将电能转化为内能,故B不符合题意;
C.电风扇在工作时,将电能转化为机械能,故C符合题意;
D.电热水器在工作时,将电能转化为内能,故D不符合题意。
故选C。
8、B
【详解】
由图甲可知,R0和Rx串联,电流表测电路中的电流。
AB.由图乙可知, Rx的阻值随所受压力F的增大而减小,当压力增大时, Rx的阻值减小, R0不变,电路中的总电阻减小, 电源电压不变,由欧姆定律可知,电路中的电流增大,即通过压敏电阻Rx电流变大,故A错误,B正确;
CD.由图乙可知,当踏板压力F变小时,Rx的阻值增大, R0不变,电路中的总电阻增大, 电源电压不变,由欧姆定律可知,电路中的电流减小,根据U=IR可知,R0两端电压变小,根据P=UI可知,电路总功率变小,故CD错误。
故选B。
9、A
【详解】
A.电熨斗的功率约1000瓦,故A符合题意;
B.台式电风扇的功率约60瓦,故B不符合题意;
C.LED台灯 的功率约3~10瓦,故D不符合题意;
D.笔记本电脑的功率约100瓦,故D不符合题意。
故选A。
10、A
【详解】
电能表的转盘转300转时,用电器消耗的电能
用电器消耗的功率
A.空调的功率约为1000W,故A符合题意;
B.电冰箱的功率约为100W,故B不符合题意;
C.电视机的功率约为150W,故C不符合题意;
D.台灯的功率约为25W,故D不符合题意。
故选A。
二、填空题
1、0.25 1
【详解】
[1]电能表的转盘转过500转,电饭煲消耗电能
[2]电饭煲的实际功率
2、3×104 90%
【详解】
[1]电动机正常工作10min产生的电热为
Q=I2Rt=(5A)2×2Ω×10×60s=3×104J
[2]电动机消耗的电能
W=UIt=100V×5A×10×60s=3×105J
若只考虑电流热效应引起的能量损失,电动机输出的机械能
W机械=W-Q=3×105J-3×104J=2.7×105J
该电动机的效率为
3、焦耳 Q=I2Rt
【详解】
[1][2]英国物理学家焦耳做了大量实验,于1840年最先精确地确定了电流产生的热量和电流、电阻以及通电时间的关系,用公式表示为Q=I2Rt,这一发现发展了电热学理论,为电热应用做出了杰出的贡献。
4、55944 黑色 减小产生的电热
【详解】
[1]电池充满电储存的电能
W=UIt=3.7V×4200×10 3A×1×3600s=55944J
[2]白色标注充电器的功率
P1=U1I1=5V×1000×10 3A=5W
黑色标注充电器的功率
P2=U2I2=5V×4.5A=22.5W>P1
因为黑色充电线的功率大,根据W=Pt可得,相同时间,黑色充电线获得的电能多,所以黑色的充电速度快,是快速充电器。
[3]充电器的充电线有电阻,由焦耳定律知,电阻工作过程中会产生热量;因为电阻的大小与材料、横截面积、长度有关;长度越长,电阻越大,横截面积越大,电阻越小,所以充电线尽可能做得粗一些,目的是减小电阻,电阻小的充电线可以使充电过程中产生的热量少一些。
5、L2 8 1.2
【详解】
[1]甲图中两灯泡串联,电压表测电源电压,电流表测电路中的电流。由图像可知,两灯泡两端的电压为6V时,它们的额定电流分别为1A、0.5A。因串联电路各处电流相等,且电路中一只灯泡正常发光,另一只灯泡不会烧坏,所以电路中的电流为0.5A,正常发光的灯泡是L2。
[2]由图像可知,流经两灯泡的电流为0.5A时,两灯泡两端的电压分别为2V、6V,因串联电路中总电压等于各部分电压之和,所以电压表的示数为8V。
[3]乙图中两灯泡并联,电流表测干路电流,电压表测电源电压,因为并联电路各支路两端电压相等,所以两灯泡两端的电压都为4V,由图像可知通过两灯泡的电流分别为0.8A、0.4A,因并联电路中干路电流等于各支路电流之和,所以电流表的示数是1.2A。
三、计算题
1、(1)2.5A;(2)44Ω;(3)9.9×105J
【详解】
解:(1)闭合开关S、S1,R1单独接入电路,为“低温”挡,“低温”挡正常工作时的电流
(2)闭合开关S、S2,R2单独接入电路,为“中温”挡,电阻R2的阻值
(3)同时闭合开关S、S1、S2为“高温”挡,两个电阻并联,则“高温”挡的电功率
P高=P1+P2=550W+1100W=1650W
“高温”挡正常工作10min消耗的电能
答:(1)“低温”挡正常工作时的电流是2.5A;
(2)电阻R2的阻值是44Ω;
(3)“高温”挡正常工作10min消耗的电能是9.9×105J
2、(1)0.75A ;(2)6.525W ; (3)3Ω~12Ω
【详解】
解:(1)当开关S、S1、S2闭合,S3断开时,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,通过R1的电流
变阻器R2滑片处于最右端时,滑动变阻器接入电路的阻值为15Ω,通过滑动变阻器R2的电流
电流表的示数为
I= I1+I2=0.45A+0.3A=0.75A
(2)当开关S、S1、S2闭合,S3断开,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,滑动变阻器R2上标有“15Ω,1A”,则滑动变阻器允许通过的最大电流为1A,所以电路中的最大电流为
Imax= I1+I2max=0.45A+1A=1.45A
电路中最大总功率
Pmax=UImax=4.5V×1.45A=6.525W
(3)当开关S、S3闭合,S1、S2断开时,R1断路,灯泡L与滑动变阻器R2串联,电压表测滑动变阻器R2两端电压,灯泡的额定电流
因为灯泡额定电流I额=0.5A,电流表量程为 0~3A,滑动变阻器标有“15Ω,1A”字样,所以,在确保电路元件安全的情况下,电路中最大电流为
I最大=I额=0.5A
此时小灯泡正常发光,滑动变阻器R2接入电路中阻值最小,阻值为
灯泡的电阻为
因为电压表量程为 0~3V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为 U2大=3V 时,此时滑动变阻器阻值最大,此时电路中电流
滑动变阻器R2接入电路中阻值最大
综上所述滑动变阻器的阻值范围为 3Ω~12Ω。
答:(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时:电流表示数为0.75A;
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率6.525W;
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围为3Ω~12Ω。
3、(1)3.6W;(2);(3)50L
【详解】
解:(1)当油箱中有55L汽油时,油量表的指针满偏(即指针指在电流表最大刻度处),则说明此时电流表的示数为0.6A,油箱装满汽油时R0消耗的电功率
(2)当滑片P刚好在R的中点时,此时电路中电流为0.1A,此时的总电阻为
则此时滑动变阻器的阻值为
则滑动变阻器的最大值为
(3)当电路中电流为0.4A时,此时总电阻为
则此时滑动变阻器的阻值为
根据油箱中汽油的体积V和滑动变阻器连入电路电阻R的关系式,可知,油箱里还有汽油为
答:(1)油箱装满汽油时R0消耗的电功率为;
(2)滑动变阻器的最大值为;
(3)当电路中电流为0.4A时,油箱里还有50L的汽油。
4、(1)5.4A;(2)220Ω;(3)200V
【详解】
解:(1)由得处于高温挡时,电饭锅正常工作时电路中的总电流是
(2)当S1闭合,S2连接触点A时,处于高温档,两电阻并联,电阻R1的电流为
电阻R2的电流为
由得,电阻R2的阻值是
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路消耗的电能为
电路的电功率为
当开关S1闭合,S2连接触点B时,电路中只有电阻R1工作,电阻R2被短路,电路处于中温档。由得,电路两端实际电压是
答:(1)处于高温挡时,电饭锅正常工作时电路中的总电流是5.4A;
(2)电阻R2的阻值是220Ω;
(3)关掉家里其他电器,只让电饭煲工作。若电饭煲在中温挡(即S1闭合、S2置于B点)工作2min,标有“3000imp/kWh”的电能表指示灯闪烁了80次,电路两端实际电压是200V。
5、(1)12V,30Ω;(2)7.2W;(3)48J
【详解】
解:(1)只闭合开关S0时,电路为R2的简单电路,电流表测电路中的电流,电源的电压
U=I2R2=0.2A×60Ω=12V
闭合S0、Sl时,R1与R2并联,电流表测干路电流,因并联电路中各支路独立工作、互不影响,所以,通过R2的电流不变,因并联电路中干路电流等于各支路电流之和,所以,通过R1的电流
I1=I﹣I2=0.6A﹣0.2A=0.4A
因并联电路中各支路两端的电压相等,所以,电阻R1的阻值
(2)闭合S0、S1时,R1与R2并联,电流表测干路电流,电流表的示数为0.6A,电路的总功率
P=UI=12V×0.6A=7.2W
(3)通电10s电阻R1产生的电热为
答:(1)电源电压和R1的阻值分别为12V、30Ω;
(2)开关S0、S1闭合后,电路的总功率为7.2W;
(3)通电10s,R1产生的热量为48J。
四、实验探究
1、断开 B 0.24 热 1.9 丙 50 <
【详解】
(1)[1][2]在连接电路时,为了保护电路,开关应处于断开状态,闭合开关前滑动变阻器接入电路的阻值最大,即滑动变阻器的滑片应在B端。
(2)[3]由图乙可知,电流表的量程为0~0.6A,分度值为0.02A,示数为0.24A。
[4]小亮发现滑动变阻器接入电路部分的电阻丝较热,由于电能转化为内能,产生电流的热效应。
(3)[5]由表中数据可知,灯泡的额定电压是3.8V,额定电流是0.5A,灯泡的额定功率为
PL=ULIL=3.8V×0.5A=1.9W
[6]根据第1次实验的数据,由串联电路的规律及欧姆定律,变阻器连入电路的电阻
完成上表实验所使用的滑动变阻器是丙。
(4)[7]如果把灯光调暗,使小灯泡两端的电压为3V,小灯泡的实际功率占电路总功率的百分比
(5)[8]若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0=4P1,若灯的电阻不变,根据P=I2R可得I0=2I1,但因灯的电阻随温度的升高而变大,故灯正常发光时的电阻大于此时灯的实际电阻,即R0>R1,根据P=I2R可知I0<2I1。
2、B b C 左 0.6 0.4 灯丝电阻随温度的升高而增大
【详解】
(1)[1]当灯泡正常发光时,灯泡两端的电压是2.5V,此时通过灯泡的电流约
滑动变阻器两端的电压
U滑=U-UL=6V-2.5V=3.5V
滑动变阻器接入电路的电阻
即滑动变阻器的阻值至少为14Ω,故选B规格的滑动变阻器。
(2)[2]由于小灯泡发光,电流表有示数,说明灯泡、电流表、滑动变阻器、开关与电源组成通路,但电压表无示数,说明没有电流通过电压表,由此可知电路故障是导线b开路了。
(3)[3]闭合开关后,小灯泡不发光,电流表无示数,说明电路开路了,电压表有示数,说明电压表与电流表、滑动变阻器、开关、电源组成通路,由此可知电路故障是小灯泡开路了,故选C。
(4)[4]由图乙可知,电压表的量程是0~3V,分度值是0.1V,电压表的示数为2.2V,小于灯泡额定电压,因此要测量小灯泡的额定功率,增大小灯泡两端的电压,直到电压表示数为2.5V时,读出电流表的示数,所以要减小滑动变阻器两端的电压,由串联分压可知,减小滑动变阻器连入电路的电阻,向左移动滑动变阻器的滑片,直至电压表的示数为2.5V时,读出电流表的示数。
[5]由图丙可知,电流表所选量程是0~0.6A,分度值为0.02A,电流表的示数为0.24A,小灯泡的额定功率
P额=U额I额=2.5V×0.24A=0.6W
(5)[6]由图丁可知,小灯泡的电压为2V时,通过小灯泡的电流是0.2A,此时小灯泡的功率为
PL1=UL1IL1=2V×0.2A=0.4W
[7]由图丁可知,灯丝的电阻是变化的,因为随着电压的增大,灯丝中的电流增大,由P=UI可知,灯泡的功率变大,温度升高,灯丝的电阻增大,灯丝的电阻随温度的升高而增大。
3、电阻 电流大小 电流大小 高度差 B 大 I2Rt
【详解】
(1)[1]电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关,研究与其中一个因素的关系时,要控制另外两个因素不变。图甲中两电阻串联,通过的电流相同,通电时间也相同,而电阻大小不同,故探究的是电流通过导体产生的热量与电阻的关系。
[2]图乙中容器内的两个等值电阻为研究的对象,由串联和并联电路电流的规律,通过容器内两电阻丝的电流大小不同,而通电时间相同,故探究的是电流通过导体产生的热量与电流的关系。
(2)[3]由控制变量法,根据[2]可知,图乙中右侧盒外连接的5Ω电阻,它的作用是:使通过电阻C、D中的电流不相等。
(3)[4]电阻丝产生的热量不易直接观察,可给等质量的气体加热,气体吸热越多,气体膨胀程度越大,这个实验中是通过观察“U”形管中液面的高度差来显示容器内温度的变化,采用了转换法。
(4)[5][6]通过对比观察图甲,因右侧液面的高度差大,根据转换法,B容器中电阻产生的热量多。而B容器中电阻大,由此可知,在电流和通电时间相同时,电阻越大,导体产生的热量越多。
(5)[7]英国科学家焦耳经过大量的实验,最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系,最后得出焦耳定律,其表达式为Q= I2Rt。
