章末复习

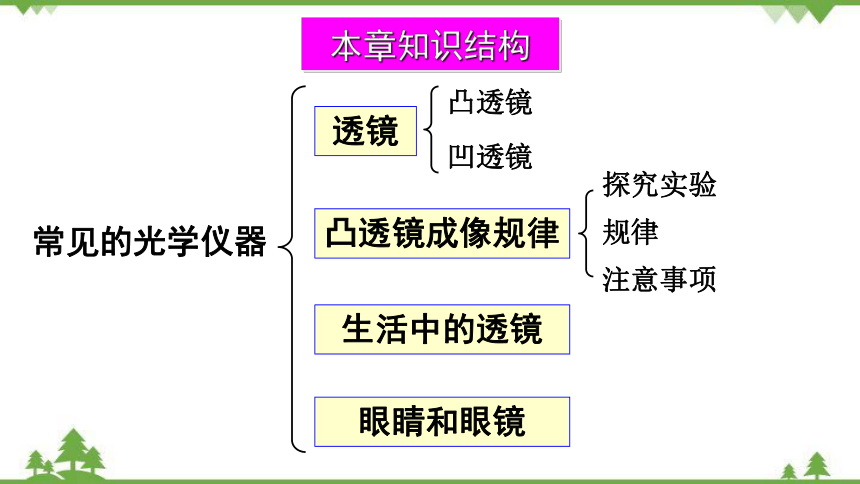

本章知识结构
常见的光学仪器
透镜
凸透镜
凹透镜
凸透镜成像规律
探究实验
规律
注意事项
生活中的透镜
眼睛和眼镜
知识回顾
透镜
1.概念解释：
薄透镜
光心
主轴
焦点
焦距
主轴
C2
C1
O

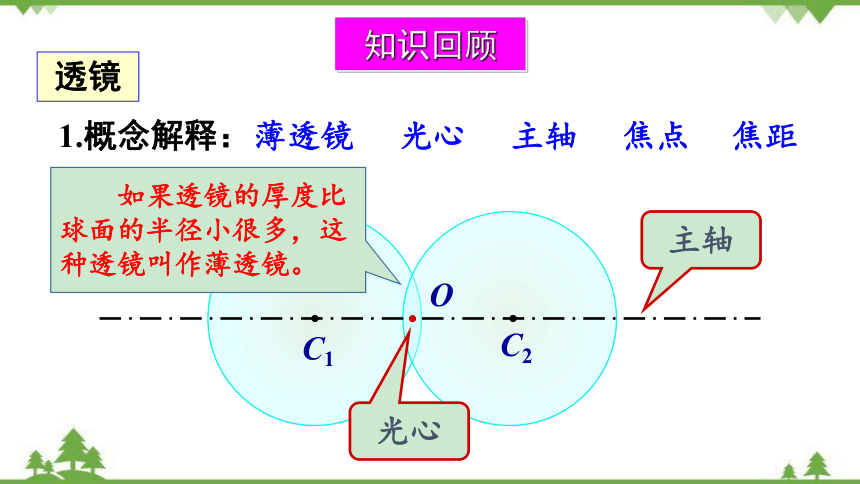

如果透镜的厚度比球面的半径小很多，这种透镜叫作薄透镜。
光心
知识回顾
透镜
1.概念解释：
薄透镜
光心
主轴
焦点
焦距

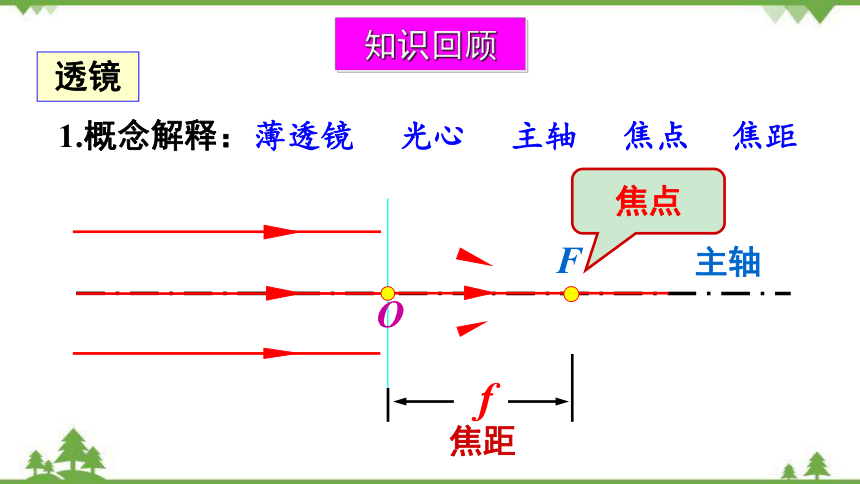

O
F
f
焦距
主轴
焦点

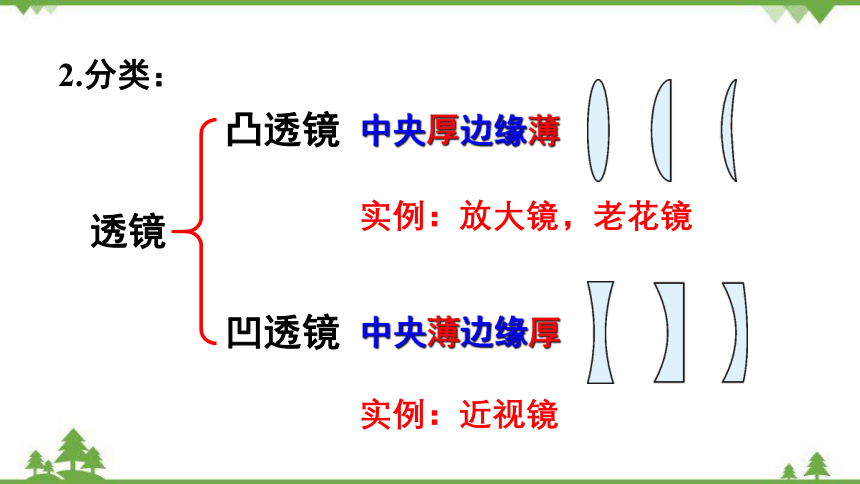

2.分类：
凸透镜
凹透镜
透镜
中央厚边缘薄
中央薄边缘厚
实例：放大镜，老花镜
实例：近视镜
3.辨别：
摸、看、照

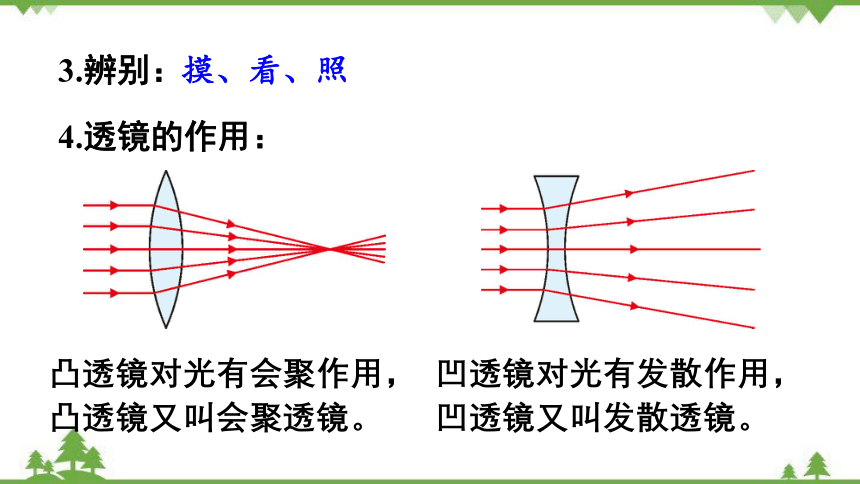

4.透镜的作用：
凸透镜对光有会聚作用，凸透镜又叫会聚透镜。
凹透镜对光有发散作用，凹透镜又叫发散透镜。

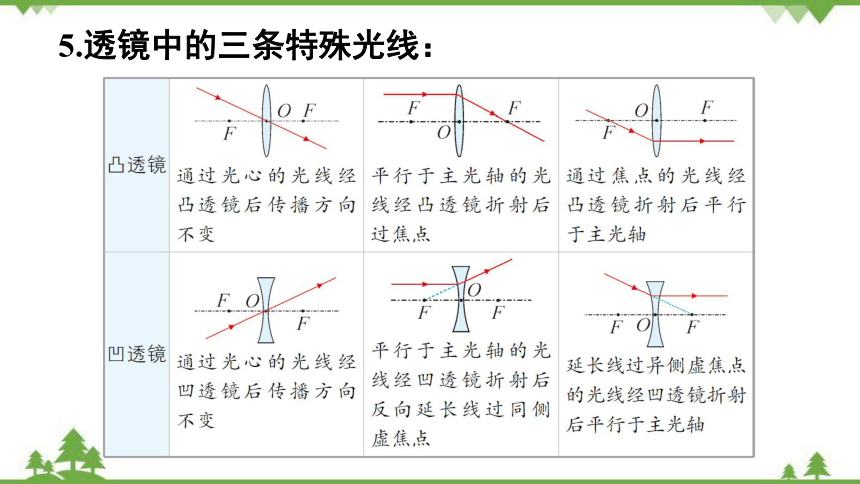

5.透镜中的三条特殊光线：

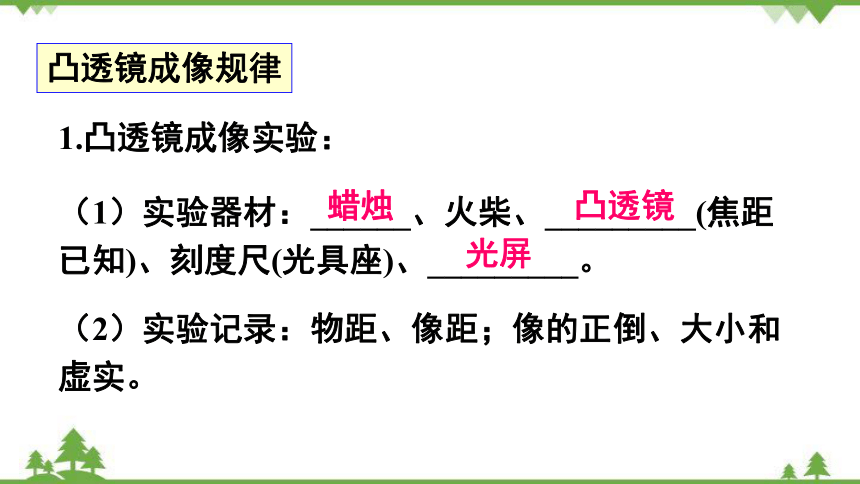

凸透镜成像规律
1.凸透镜成像实验：
（1）实验器材：______、火柴、_________(焦距已知)、刻度尺(光具座)、_________。
（2）实验记录：物距、像距；像的正倒、大小和虚实。
蜡烛
凸透镜
光屏

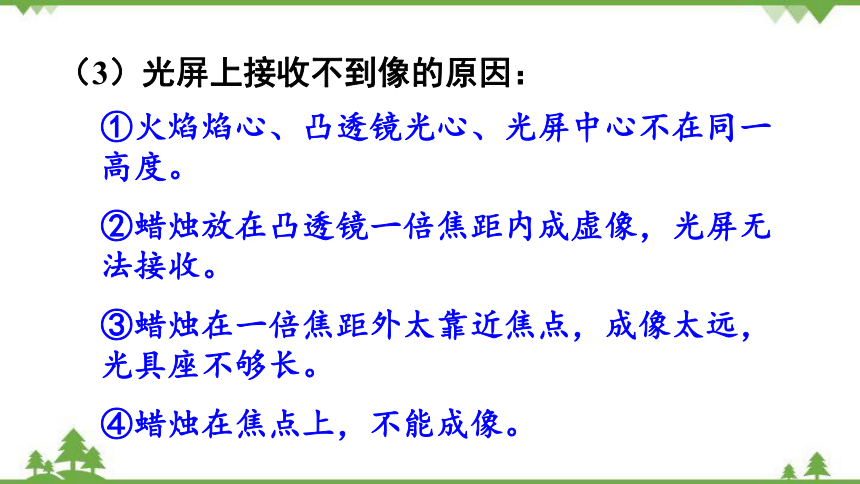

（3）光屏上接收不到像的原因：
①火焰焰心、凸透镜光心、光屏中心不在同一高度。
②蜡烛放在凸透镜一倍焦距内成虚像，光屏无法接收。
③蜡烛在一倍焦距外太靠近焦点，成像太远，光具座不够长。
④蜡烛在焦点上，不能成像。
2.凸透镜成像实验：
物距与焦距的关系 物距u/cm 像的性质 像距v/cm
虚实 大小 正倒
f < v < 2f
倒立
缩小
实像
v > 2f
倒立
放大
实像
正立
放大
虚像
v = 2f
倒立
等大
实像
u > 2f
f u = 2f
u = f
u < f
不成像
异侧
异侧
同侧
异侧
v > u
注意：
1.记住两个特殊点
u=2f的点是缩小和放大的分界点。
u=f 的点是实像和虚像的分界点。
一倍焦距分虚实，
二倍焦距分大小。
2.记住物距和像距的变化
物近像远像变大，
焦点以内反变化。
生活中的透镜
1.照相机
(1)成像原理：凸透镜能成____________________。
(2)成像条件：照相时，被照物体必须在镜头的二倍焦距以外，胶卷在一倍焦距和二倍焦距之间。
倒立、缩小的实像
2.投影仪
(1)成像原理：凸透镜能成____________________。
(2)成像条件：投影片必须在镜头的一倍焦距和二倍焦距之间，屏幕必须在镜头的二倍焦距以外。
倒立、放大的实像
(3)使用：
①要想让屏幕上的像大一些，下调凸透镜，减小凸透镜到物体的距离，增大投影仪与屏幕间的距离。
②投影片通过凸透镜在屏幕上成倒立、放大的实像，为了使观察者看到物体正立的像，因此要把投影片倒放。
3.望远镜：
用来观测___________。物镜相当于照相机，能成倒立、缩小的实像；目镜相当于放大镜，能成正立、放大的虚像。
4.显微镜：
用来观察___________或物体的细微部分，物镜相当于投影仪，能成倒立、放大的实像；目镜相当于放大镜，能成正立、放大的虚像。
远处的物体
细小物体
眼睛和眼镜
1.眼睛：眼球相当于________，视网膜相当于_______，将来自物体的光会聚在视网膜上，形成_____________________。
2.近视眼：晶状体______，光线会聚在视网膜
的_____面，可用_______矫正。
3.远视眼：晶状体_____，光线会聚在视网膜的_____面，可用_______矫正。
凸透镜
光屏
倒立、缩小的实像
凸起
前
凹透镜
扁平
后
凸透镜
随堂练习
1.在下列图中虚线框内的适当位置，填入符合要求的面镜或透镜。
2.凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）。
S′
3.下面是某同学探究“凸透镜成像规律”的实验过程，请回答下列相关问题。
（1）如图所示，将一束平行光射向凸透镜后会聚于点 F，则透镜的焦距为________cm.
10
（2）在探究过程中，当蜡烛、透镜、光屏三者处于如图所示的位置时，光屏上能成清晰的像，则该像是____立、_____的实像。
倒
放大
（3）当蜡烛向右移向透镜的过程中，像会发生什么变化？
倒立放大的实像不断变大，最后变成正立放大的虚像。
4.在探究“凸透镜成像规律”实验中，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像（图中未画出），下列说法正确的是（ ）。
A.凸透镜焦距是15cm
B.照相机利用了此成像规律
C.蜡烛燃烧变短，光屏上的像也会向下移动
D.保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像
B
5.如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个______透镜，它的工作原理与________(选填“照相机”、“投影仪”或“放大镜”)相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐______(选填“靠近”或“远离”)摄像头。
凸
照相机
远离
6.如图是近视眼和远视眼的成因示意图。下列说法正确的是（ ）。
A.甲是近视眼，应戴凹透镜矫正
B.甲是远视眼，晶状体的折光能力较弱
C.乙是近视眼，应戴凸透镜矫正
D.乙是远视眼，晶状体的折光能力较强
B
课堂小结
通过本节课的学习，你有什么收获？
