(共26张PPT)
8.4.2 空间点、直线、平面之间的位置关系
第八章  立体几何初步
复习回顾
1.点与直线的位置关系是什么?用数学符号怎样表示?
2.直线与平面的位置关系是什么?用数学符号怎样表示?
点在直线上
点不在直线上
点不在平面内
点在平面内
思考:我们知道,长方体有8个顶点,12条棱,6个面,12条棱对应12条棱所
在的直线,6个面对应6个面所在的平面,如图所示的长方体,你能发现这些
顶点、直线、平面之间的位置关系吗?
黑板两侧所在的直线与课桌边沿所在直线是什么位置关系?
旗杆所在的直线与其正后方跑道所在直线是什么位置关系?

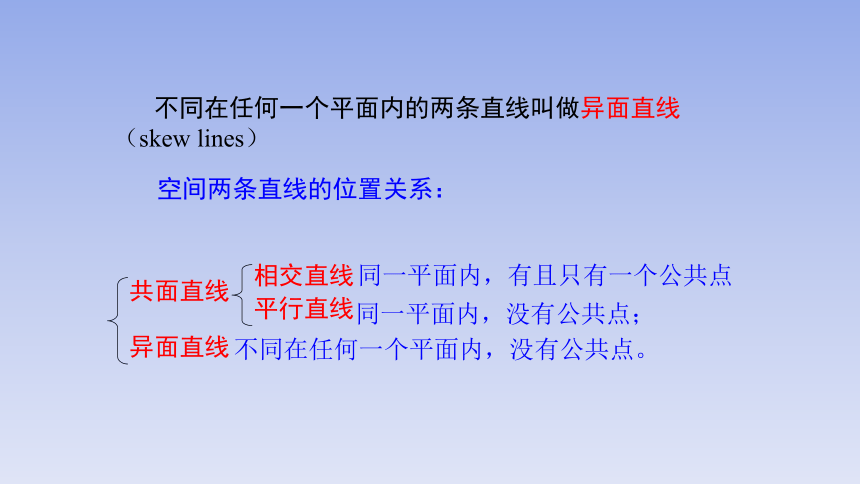

不同在任何一个平面内的两条直线叫做异面直线(skew lines)
空间两条直线的位置关系:
共面直线
异面直线
相交直线
平行直线
不同在任何一个平面内,没有公共点。
同一平面内,有且只有一个公共点
同一平面内,没有公共点;
a
b

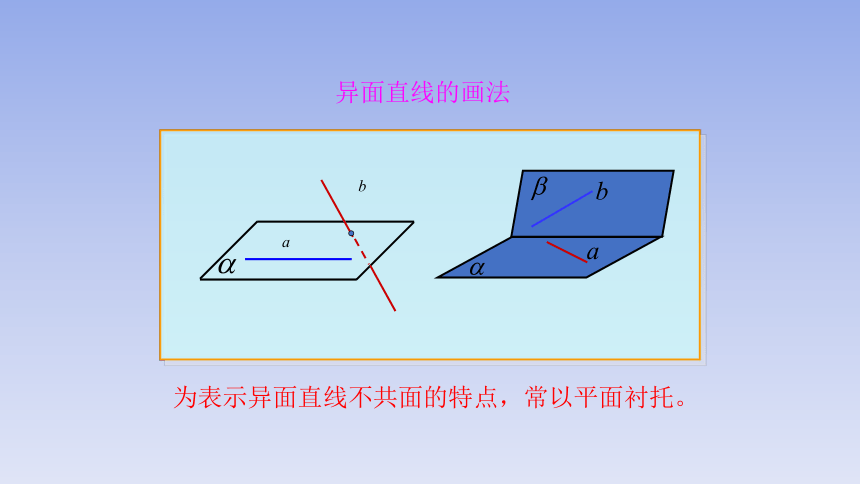

异面直线的画法
为表示异面直线不共面的特点,常以平面衬托。
关于异面直线的定义,你认为下列哪个说法最合适?
A. 空间中既不平行又不相交的两条直线;
B. 平面内的一条直线和这平面外的一条直线;
C. 分别在不同平面内的两条直线;
D. 不在同一个平面内的两条直线;
E. 不同在任何一个平面内的两条直线.

a与b是相交直线
a与b是平行直线
a与b是异面直线
a
b
M
答:不一定:它们可能异面,可能相交,也可能平行。

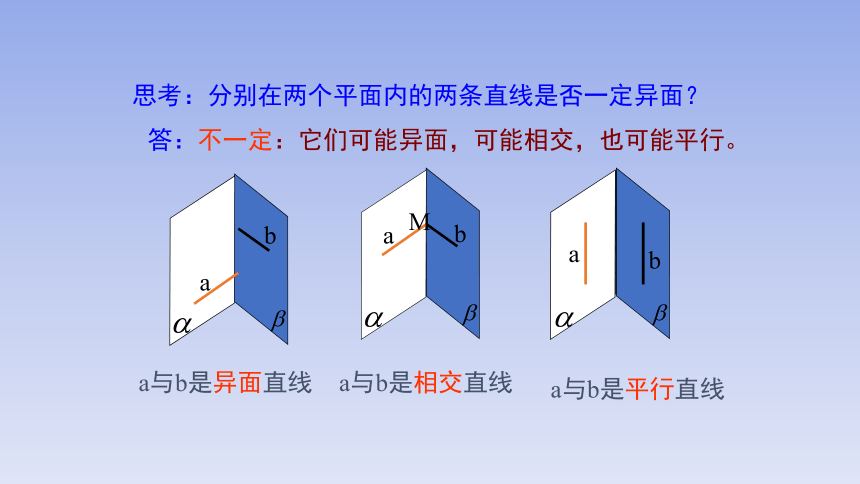

思考:分别在两个平面内的两条直线是否一定异面?
a
b
a
b
共3对:AB与CD,AB与GH,EF与GH
练习:如图所示的是一个正方体的平面展开图,如果以阴影部分为底面将它还原为正方体,那么,AB,CD,EF,GH这四条线段所在直线是异面直线的有几对?
观察:一支笔所在的直线与一个作业本所在的平面,可能有哪几种位置关系?
思考:在长方体ABCD-A'B'C'D'中,线段A'B所在直线与长方体六个面所在平面有几种位置关系?
直线与平面的位置关系只有三种:
①直线在平面内---有无数个公共点;
②直线与平面相交---有且只有一个公共点;
③直线与平面平行---没有公共点。
(1)直线在平面内
(2)直线与平面相交
(3)直线与平面平行
直线在平面外
直线和平面相交或平行的情况统称为直线在平面外。
判断直线与平面的位置关系关键在于—判断直线与平面的交点个数。
图形表示
α
a
a
α
a
α
符号表示
a
a∩ =A
a∥
观察 :如图,围成长方体ABCD-A′B′C′D′的
六个面,两两之间
的位置关系有几种?
C′
A′
B′
D′
A
B
C
D
观察 :教室里的地面与桌面、黑板面所在墙面与地面之间有哪些关系?
直观感觉:
桌面与地面 墙面与地面
平行
相交
两个平面的位置关系只有两种,即两个平面平行,两个平面相交.
(1)两个平面平行
---没有公共点;
(2)两个平面相交
---有一条公共直线.
α
β
α∥β
α∩β=a
画两个互相平行平面时,要注意
使表示平面的两个平行四边形的
对应边平行。
探究:如图,在长方体 中,连接 ,
请你再举出一些图中表示空间直线、平面之间位置关系的例子,
并用符号表示这些位置关系。
例1.如图,用符号表示下列图形中直线、平面之间的位置关系。
解:在(1)中,
在(1)中,
例2.如图, 直线AB与直线a具有怎样的位置
关系?为什么?
解:直线AB与a是异面直线。理由如下。
若直线AB与直线a不是异面直线,则它们相交或平行。
设它们确定的平面为 ,则 。由于经过
点B与直线a有且仅有一个平面 ,因此平面 与平面
重合,从而 ,进而 ,这与 矛盾。
所以直线AB与a是异面直线。
判断两直线是异面直线的方法:
与一个平面相交的直线和这个平面内不经过交点的直线是异面直线。
×
×

达标检测
B
①②
①从有无公共点的角度:
有且仅有一个公共点---------相交直线
在同一平面内--------
相交直线
②从是否共面的角度
没有公共点---------
平行直线
异面直线
不同在任何一个平面内---------异面直线
平行直线
1.两直线的位置关系
小结
2.直线与平面的位置关系
3.平面与平面的位置关系
