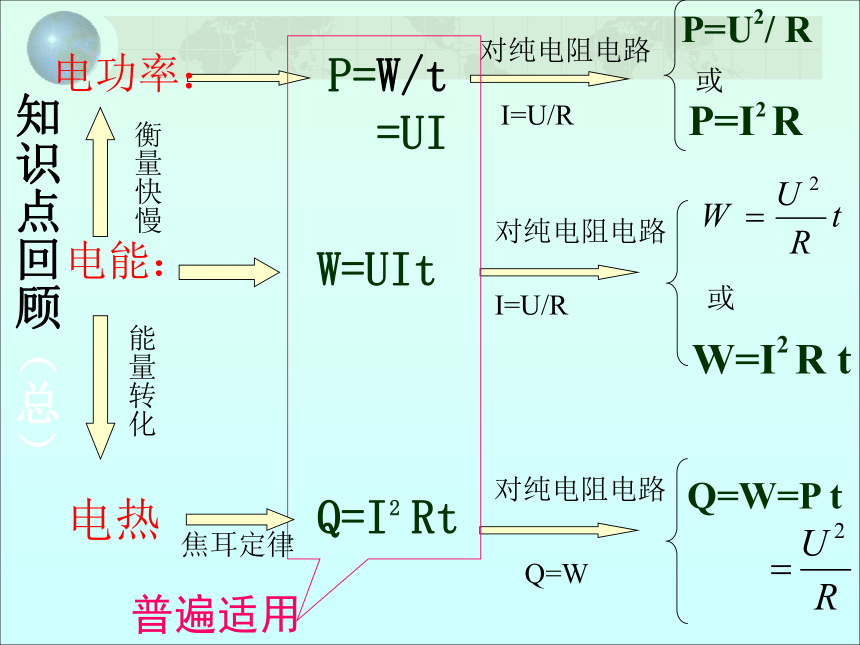

课件24张PPT。电功及电功率电能：或W=I2 R tP=W/t

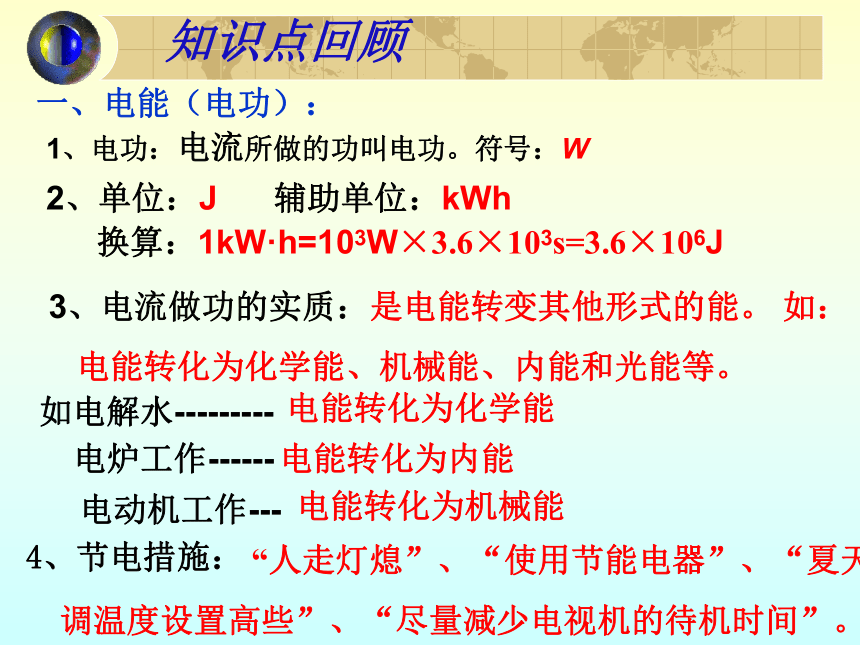

=UI普遍适用Q=W=P t 知识点回顾（总）知识点回顾一、电能（电功）：1、电功：电流所做的功叫电功。符号：W 3、电流做功的实质：是电能转变其他形式的能。 如：
电能转化为化学能、机械能、内能和光能等。2、单位：J 辅助单位：kWh电炉工作------电能转化为化学能如电解水---------电能转化为内能电动机工作---电能转化为机械能4、节电措施： “人走灯熄”、“使用节能电器”、“夏天空
调温度设置高些”、“尽量减少电视机的待机时间”。换算：1kW·h=103W×3.6×103s=3.6×106JkWh3000

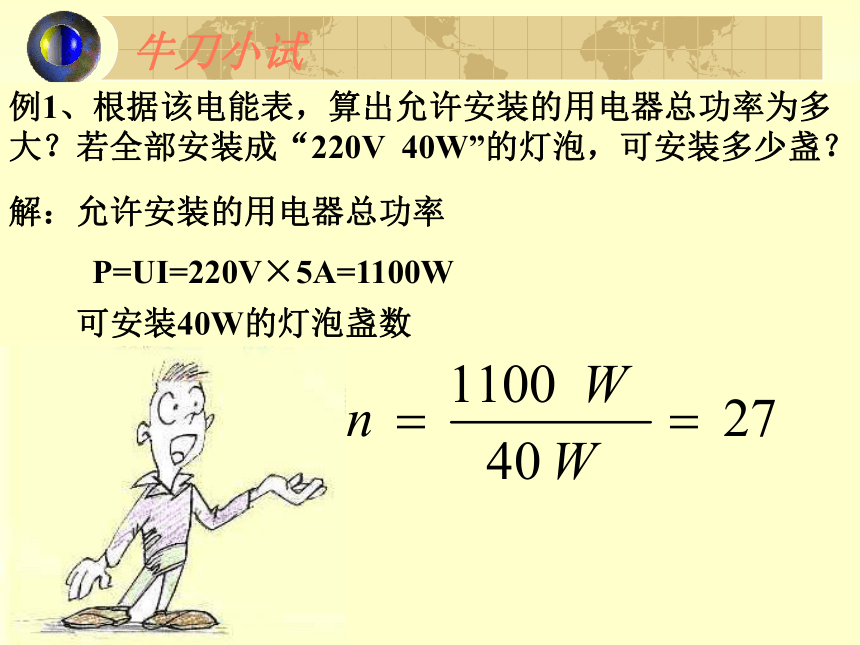

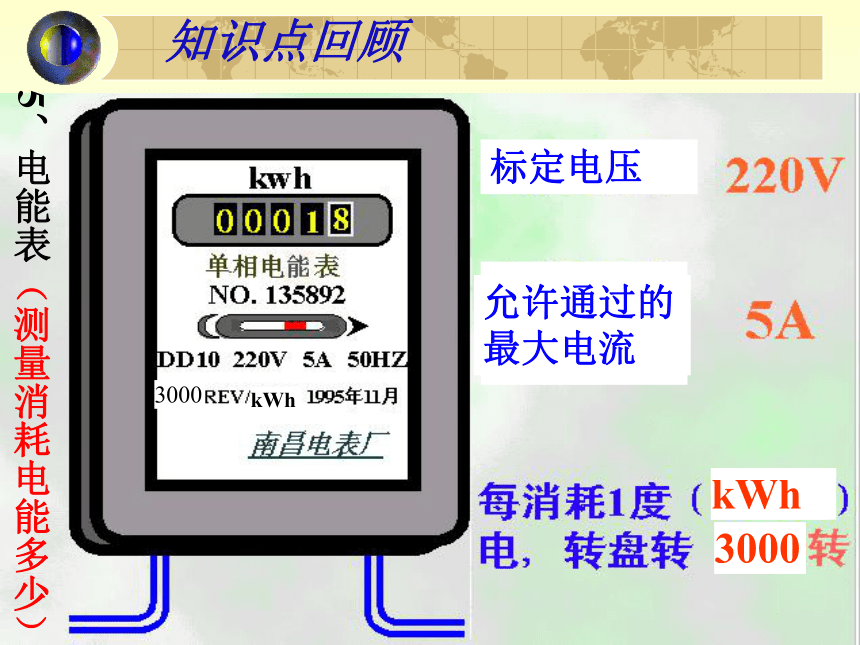

允许通过的最大电流标定电压 3000 kWh5、电能表知识点回顾（测量消耗电能多少）例1、根据该电能表，算出允许安装的用电器总功率为多大？若全部安装成“220V 40W”的灯泡，可安装多少盏？
解：允许安装的用电器总功率
P=UI=220V×5A=1100W

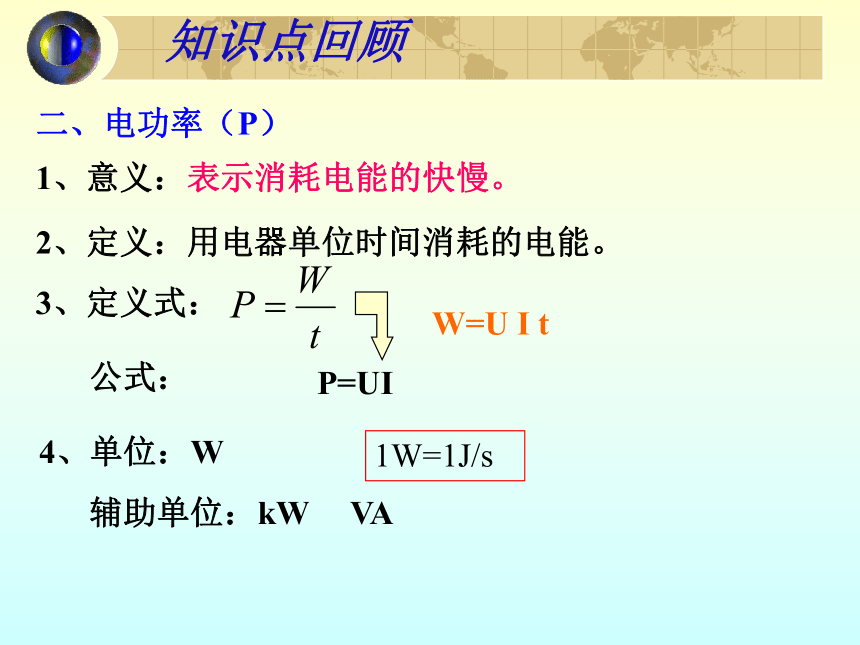

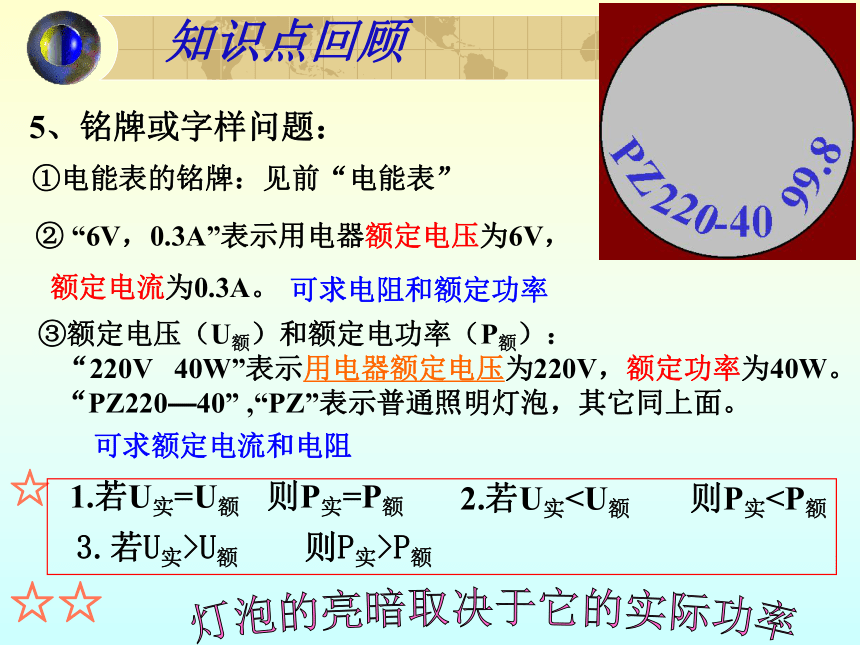

可安装40W的灯泡盏数牛刀小试知识点回顾二、电功率（P）1、意义：表示消耗电能的快慢。2、定义：用电器单位时间消耗的电能。3、定义式：4、单位：W1W=1J/s 辅助单位：kW VA 公式：W=U I tP=UI知识点回顾5、铭牌或字样问题：①电能表的铭牌：见前“电能表”② “6V，0.3A”表示用电器额定电压为6V，
额定电流为0.3A。可求电阻和额定功率③额定电压（U额）和额定电功率（P额）：
“220V 40W”表示用电器额定电压为220V，额定功率为40W。
“PZ220—40” ,“PZ”表示普通照明灯泡，其它同上面。可求额定电流和电阻☆1.若U实=U额 则P实=P额2.若U实U额 则P实>P额☆☆灯泡的亮暗取决于它的实际功率

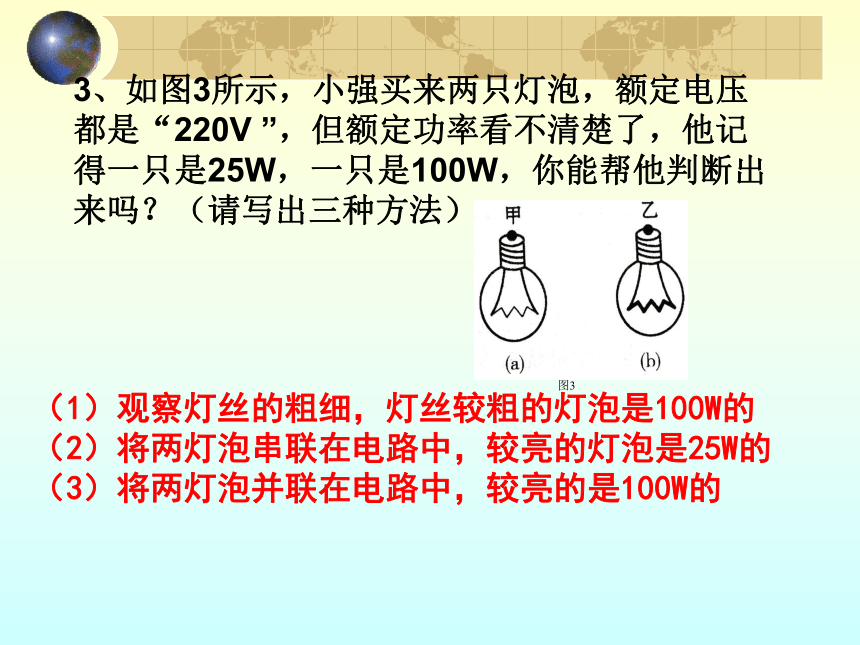

3、如图3所示，小强买来两只灯泡，额定电压都是“220V ”，但额定功率看不清楚了，他记得一只是25W，一只是100W，你能帮他判断出来吗？（请写出三种方法）（1）观察灯丝的粗细，灯丝较粗的灯泡是100W的
（2）将两灯泡串联在电路中，较亮的灯泡是25W的

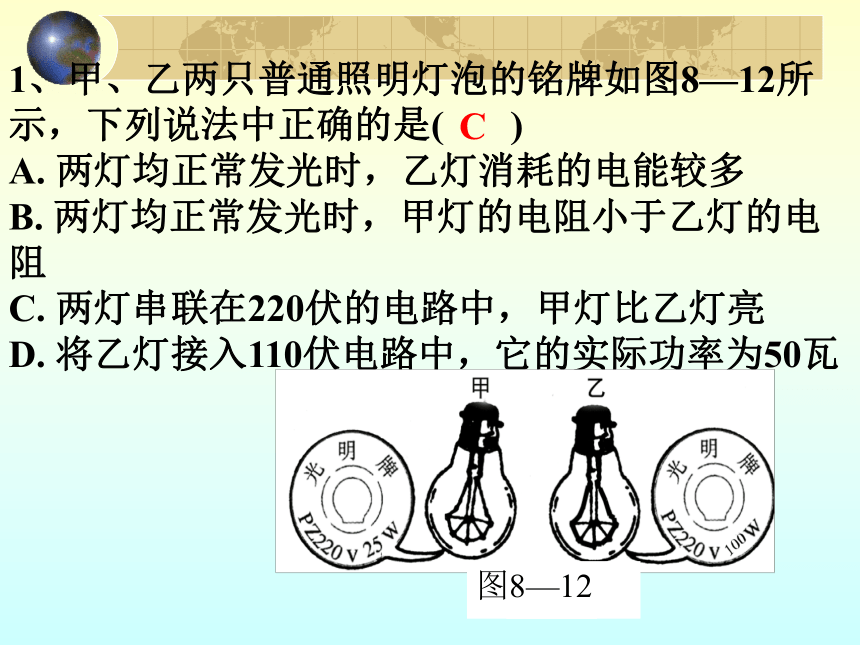

（3）将两灯泡并联在电路中，较亮的是100W的1、甲、乙两只普通照明灯泡的铭牌如图8—12所示，下列说法中正确的是( )
A. 两灯均正常发光时，乙灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联在220伏的电路中，甲灯比乙灯亮
D. 将乙灯接入110伏电路中，它的实际功率为50瓦 C例2、一只电能表上有“3000R/kwh”字样,电路中只有一只电饭锅正在工作,1分钟内电能表的表盘转了30转,你能算出电饭锅的电功率吗?1kWh的电能可供给它工作多长时间?解：电饭锅每分钟消耗的电能为电饭锅的电功率1kWh的电能可供给它工作时间牛刀小试例3、一个标有“220V 800W”的电炉,正常工作时通 过电炉丝的电流多大?电炉丝的阻值多大?解法一：流过电炉丝的电流为：电炉丝的电阻为：解法二：电炉丝的电阻为：流过电炉丝的电流为：牛刀小试三、电热：1、焦耳定律内容：
2、公式：
电流通过导体产生的热量跟导体的电阻成正比，跟电流的平方成正比，跟通电时间成正比。若用电路为纯电阻电路,.则其消耗的电能全部转化为内能,即它产生的热量Q=W=P t知识点回顾 单位： J A Ω S3、电热的利用(电热器)及其危害的防止：(2)、电热的利用：如：利用电热水器煮水利用电饭锅煮饭 利用电熨斗熨平衣服等(3)、电热的危害及其防止：电动机外壳的凹凸不平增大散热面积，加快散热计算机中的散热风扇等(4)、辩证看待电热的利用和危害：如：利用保险丝发热熔断保护电路、用电器用电热除湿等 ( 1）、电热器的原理及主要构造：电流的热效应，如：电视机外的散热窗发热体—它是由电阻率较大、熔点较高的合金制成。知识点回顾例5、某台电饭锅说明书中所列主要数据如右表：（1）这台电饭锅在额定电压下使用，通过的电流是_____A．
（2）电饭锅正常工作30min消耗的电能是_____kW·h，产生的热量是___________J。这些热量若有50%被水吸收可使 kg水从20 ℃煮至沸腾？例4、某校师生自制了一台电烘箱，它的电热丝通过的电流为
5A，每分钟产生的热量为6.6×104J,求这台电烘箱的电功
率和电阻丝工作时的电阻.解:电阻丝工作时的电阻:电烘箱的电功率:0.2227.92×1051.17牛刀小试四、实验探究：1、测功率（主要是小灯泡，也包括其他的用电器）①功率表:直接测量②电能表和秒表:测量原理 一灯泡标有“220V，100W”，某人为了验证它的铭牌上所标的额定功率是否准确，他先用电压表测量了照明电路两端的电压，确认为220V无疑，后采用了标有“220V，5A，3000R/kWh”的电能表和秒表进行测量，请写出实验的步骤及验证方法。1、断开家中的其他用电器，将灯泡和电能表接入该家庭电路。2、闭合开关，记录电能表的转盘转过n转所用的时间t3、电灯的额定功率的表达式：
4、若等于……
若不等于……知识点回顾③用电流表和电压表:（伏安法）测量原理：P=UI电路图：表格：灯泡两端
电压U/V通过灯泡
的电流I/A灯泡
亮度灯泡的功率P/W等于U额高于U额低于U额知识点回顾P例7、同学们在做“测定小灯泡的电功率”的实验，被测量的小灯泡的
额定电压为2.5V、额定功率估计为1W。请你回答下面的几个问题。（1）在如图所示的电路中，王琳同学已连接的的部分电路，请你帮他完成电路的连接。
（2）王琳连好电路后闭合开关，发现电流表的指针偏转到表盘最大刻度右侧。王琳的电流表出现异常现象的原因是：
。典型题分析- 3 15- 0.6 3AV闭合开关前,滑动变阻器的滑片没有置于阻值最大的位置(6) 作出了I-U图象，如上图,结果发现图象不是直线,这说明灯泡中的电流跟它两端的电压不成正比,请帮他分析原因： .(4) 王琳同学数据记录如下表,请你在表中填上她第2次实验的电流值。其中根据第 次测得的数据计算得出的结果是小灯泡的额定功率, 小灯泡的额定功率为 W，第 次的实验数据是电流表的示数读错了。（3）该实验中，需多次移动滑片。闭合开关之后的移动是为了调节 ，当王琳同学调节至电压表的示数为2.5V时,此时电流表的示数如上图所示.灯泡两端的电压0.3620.91灯丝的电阻随温度的升高而增大2、探究电流通过导体产生的热量跟什么因素有关？设计实验：猜想：2、通过导体的电流3、导体的电阻1、通电的时间串联原因:
受热介质选取煤油原因:通过导体的电流相等 煤油是绝缘体 观察现象知识点回顾进行实验和收集证据：相等
相等相同
相同高
低分析论证：1、通电的时间相同，通过导体的电流相等，导体的电
阻越大，电流通过导体产生的热量越多。项目通过导体的电流I/A
通电的
时间t/s导体的温
度t/℃镍铬合金丝(电阻 较大)铜丝(电阻 较小)知识点回顾例10、标有“10V 10W”字样的电灯， （1）当它正常发光时，流过灯丝的电流为多少安？灯丝的电阻为多少欧姆？（2）若将该灯接在12V的电路中，求这时灯泡的实际功率？
（3）要使该灯泡接在12V的电路中能正常工作，需串联一个多大的电阻？
典型题分析例11、将标有“220V 40W”和“220V 60W”的两个灯泡串联在220伏的电路中,它们的实际电功率分别多大? 哪盏灯亮些?例12、一个白炽灯泡接在家庭电路中,是在新的时候亮还是旧的时候亮? 为什么?例13、一个灯泡的灯丝断了,把断了的灯丝搭在一起后接入原电路,灯光比原来亮还是暗? 为什么?*例14.灯泡的灯丝是在刚接通电路时易断,还是在工作的过程中易断? 为什么?例15、将电炉用电线接入电路中,电炉丝热得发红,而电线却不怎么热,为什么?典型题分析例16、标有“6V 3W”和“12V 9W”的两个小灯泡串联接入电路,串联电路两端的电压最大只能是多少? 典型题分析1、串联U = U1 + U2
I = I1 = I2
R = R1 + R2
2、并联U = U1 = U2
I = I1 + I2
3、欧姆定律 4、电功率 或5、焦耳定律P = U I = I 2 RQ = W = P t 电学
公式
6、比例
