人教版物理八年级下册 12.1扛杆 课件（22张）

(共22张PPT)
第1节 杠杆
第十二章 简单机械
八年级物理（RJ）
教学课件
情境引入
合作探究
课堂小结
随堂训练

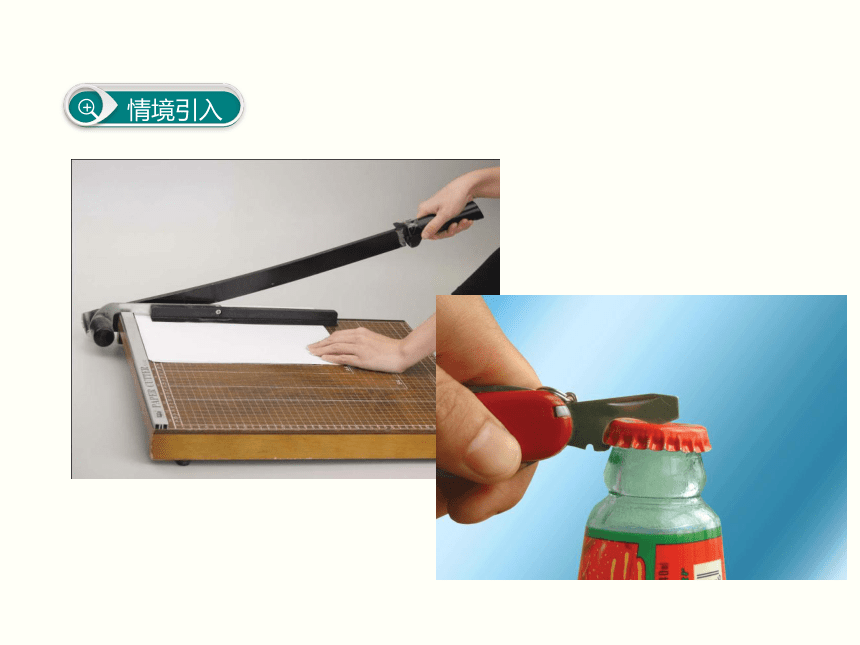

情境引入
情境引入

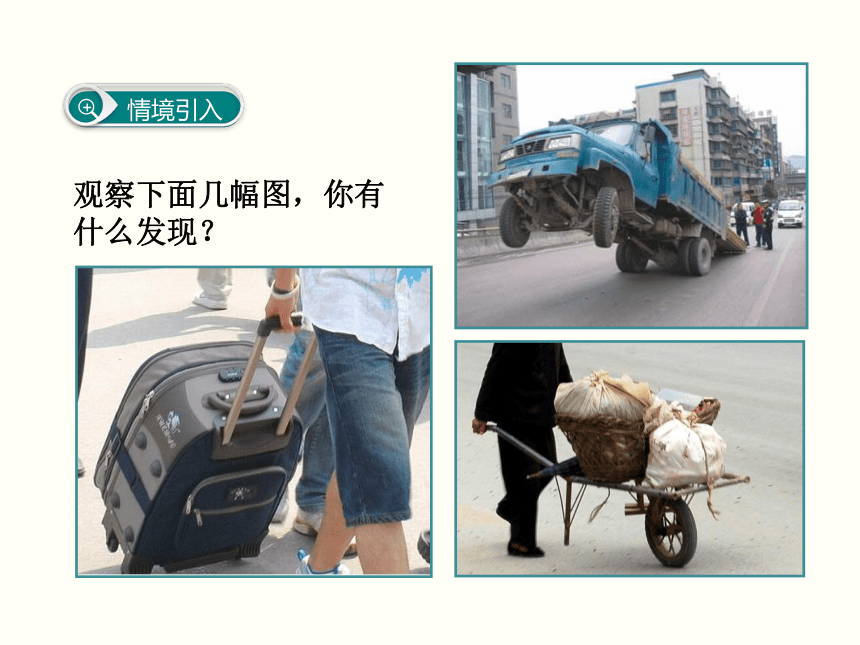

观察下面几幅图，你有什么发现？

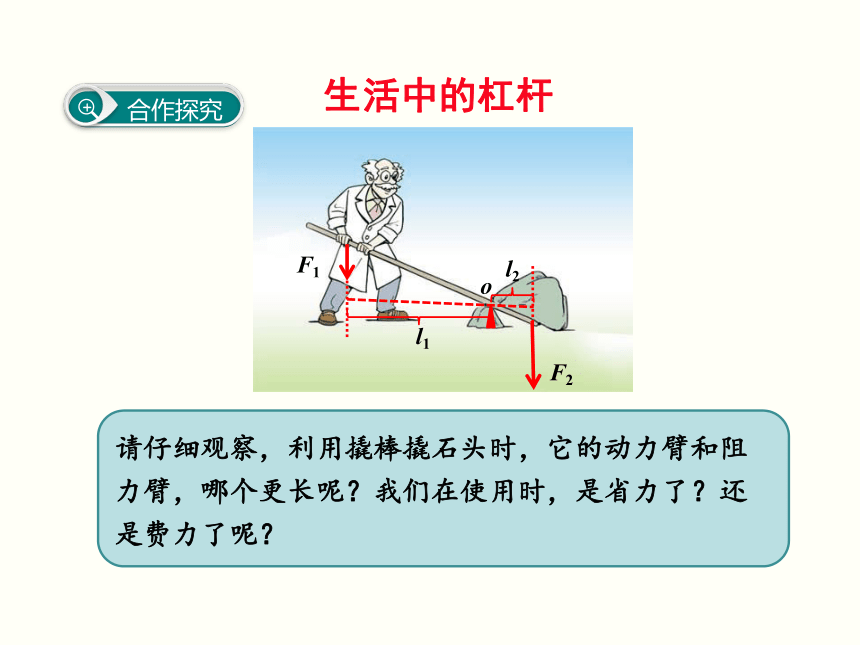

生活中的杠杆
请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
F1
F2
l1
l2
o
合作探究

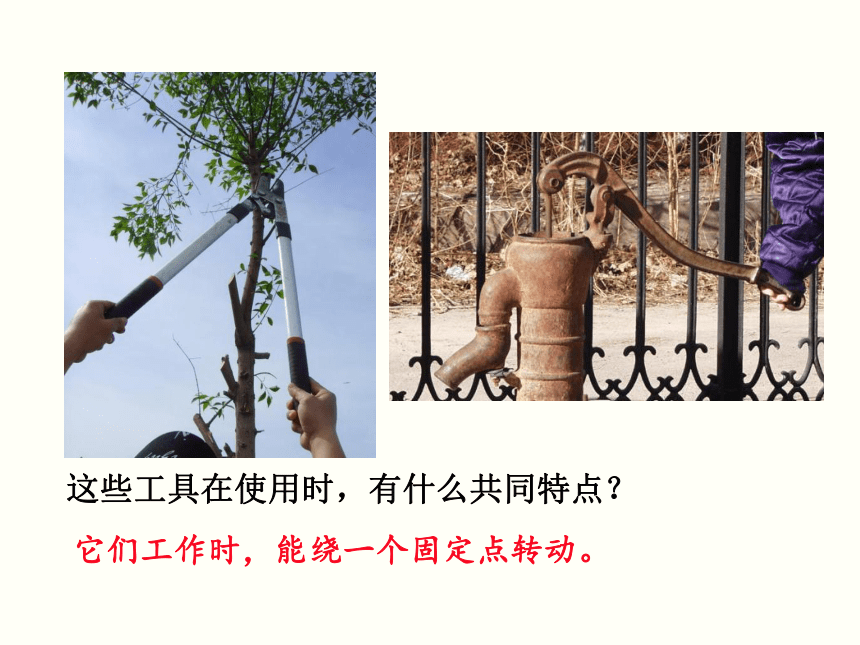

它们工作时，能绕一个固定点转动。
这些工具在使用时，有什么共同特点？
o

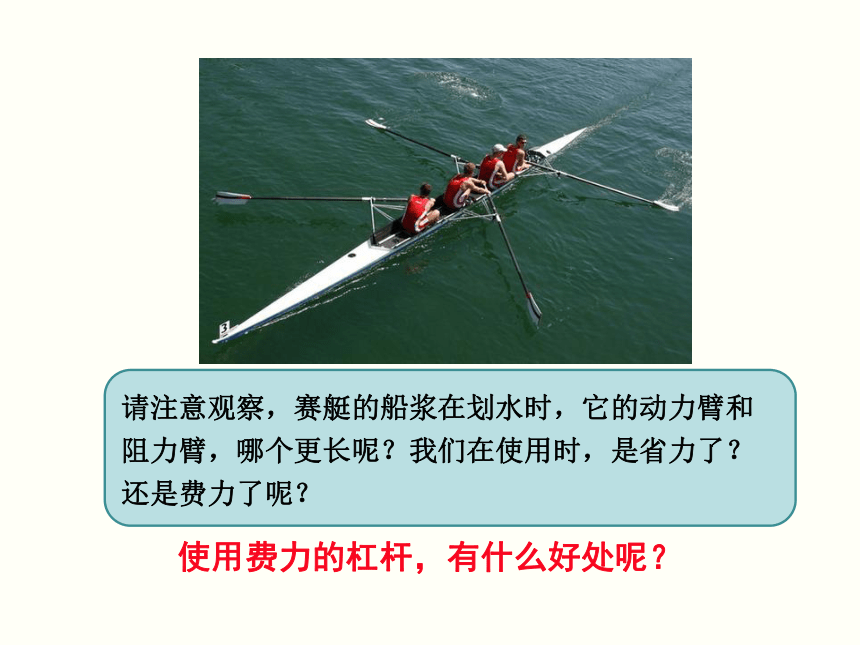

请注意观察，赛艇的船浆在划水时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
　 使用费力的杠杆，有什么好处呢？

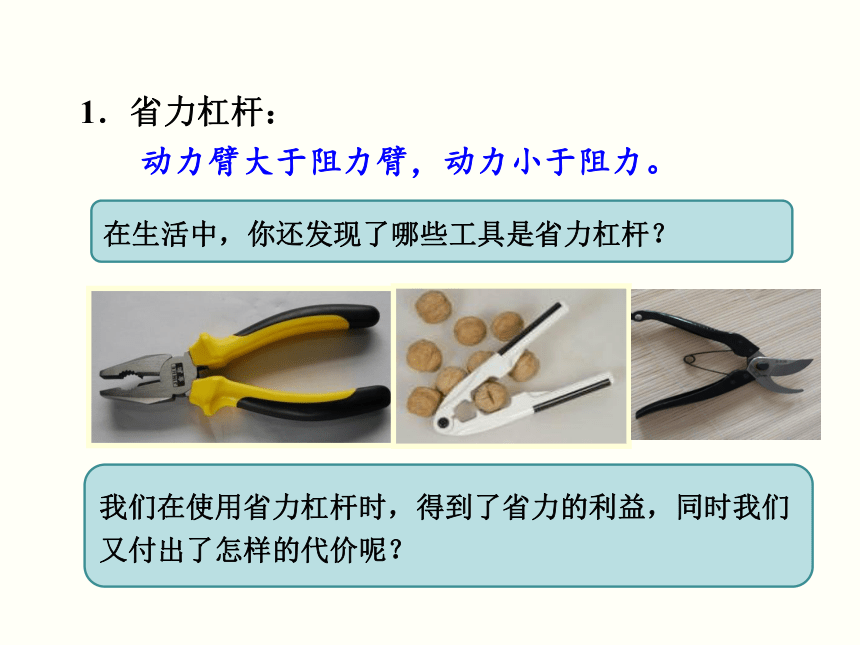

　1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。
在生活中，你还发现了哪些工具是省力杠杆？
我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？

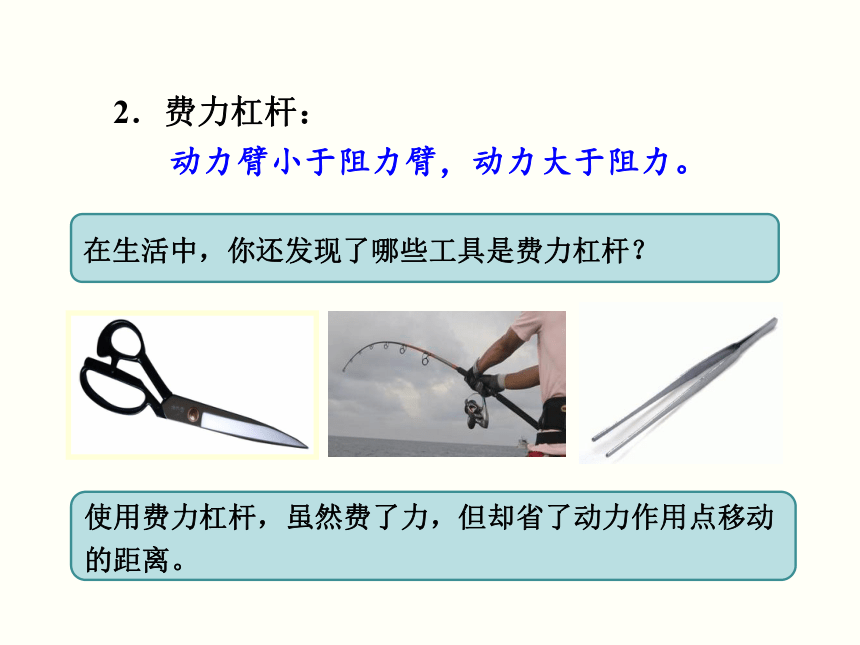

　　2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。
在生活中，你还发现了哪些工具是费力杠杆？
使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。

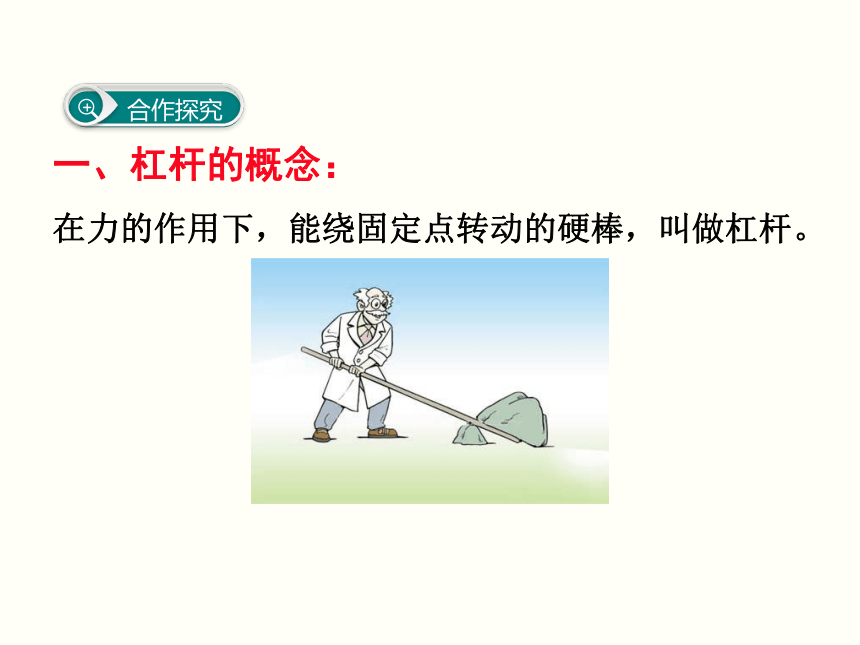

在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
一、杠杆的概念：
合作探究
　3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。
物理实验室中，我们使用的天平就是等臂杠杆。
托盘天平
物理天平
课堂小结
通过这节课的学习，你有哪些收获？
你还存在哪些疑问？与同伴交流。
支 点：杠杆可以绕其转动的点O
动 力：使杠杆转动的力F1
阻 力：阻碍杠杆转动的力F2
动力臂：从支点O 到动力F1作用线的距离l1
阻力臂：从支点O 到阻力F2作用线的距离l2
F1
F2
l1
o
l2
1．下列工具在正常使用中，属于费力杠杆的是（ ）
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
随堂训练
C
二、杠杆的平衡条件：
1．杠杆平衡：杠杆在动力和阻力作用下静止时，我们就说杠杆平衡。
问题：杠杆在满足什么条件时才会平衡？
2．探究杠杆的平衡条件
保证力臂沿杠杆，便于测量。　
实验操作：
（1）调节平衡螺母，使杠杆水平平衡。
问题：为什么要调节杠杆在水平位置平衡？
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
（4）在杠杆的一侧挂上钩码作为阻力，通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
　　2.如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
次数 动力
F1/N 阻力
F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
5
6
杠杆的概念
杠杆平衡的条件
课堂小结
1．下列工具在正常使用中，属于费力杠杆的是（ ）
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
随堂训练
C
2.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
D
3.画出图中作用在A点最小的力的方向 。
FA
B
