人教版九年级全一册第十八章电功率单元练习（含答案）

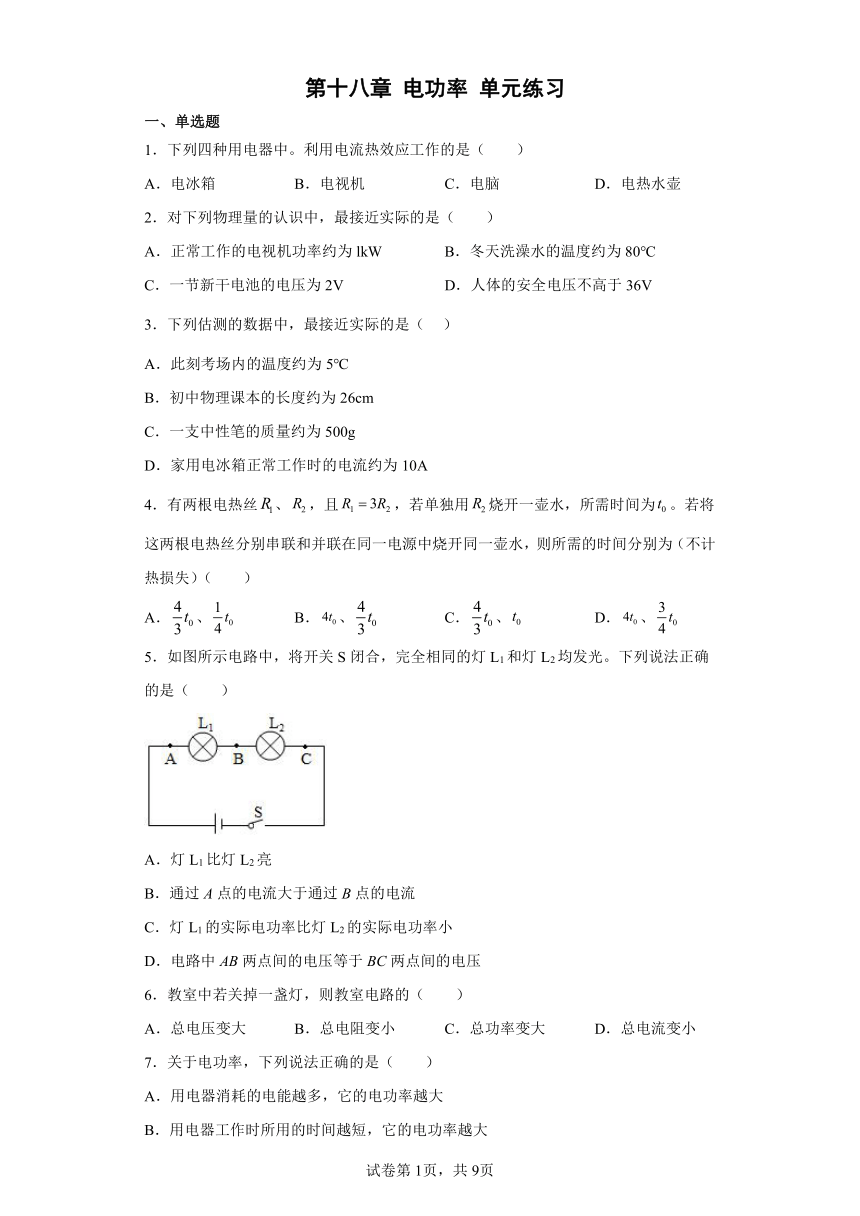

第十八章 电功率 单元练习
一、单选题
1．下列四种用电器中。利用电流热效应工作的是（　　）
A．电冰箱 B．电视机 C．电脑 D．电热水壶
2．对下列物理量的认识中，最接近实际的是（　　）
A．正常工作的电视机功率约为lkW B．冬天洗澡水的温度约为80℃
C．一节新干电池的电压为2V D．人体的安全电压不高于36V
3．下列估测的数据中，最接近实际的是（ ）
A．此刻考场内的温度约为5℃
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
4．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（　　）
A．、 B．、 C．、 D．、
5．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（　　）
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压
6．教室中若关掉一盏灯，则教室电路的（　　）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
7．关于电功率，下列说法正确的是（　　）
A．用电器消耗的电能越多，它的电功率越大
B．用电器工作时所用的时间越短，它的电功率越大
C．消耗的电能一定时，所用时间越长，它的电功率越大
D．用电器工作的时间一定时，消耗的电能越多，它的电功率越大

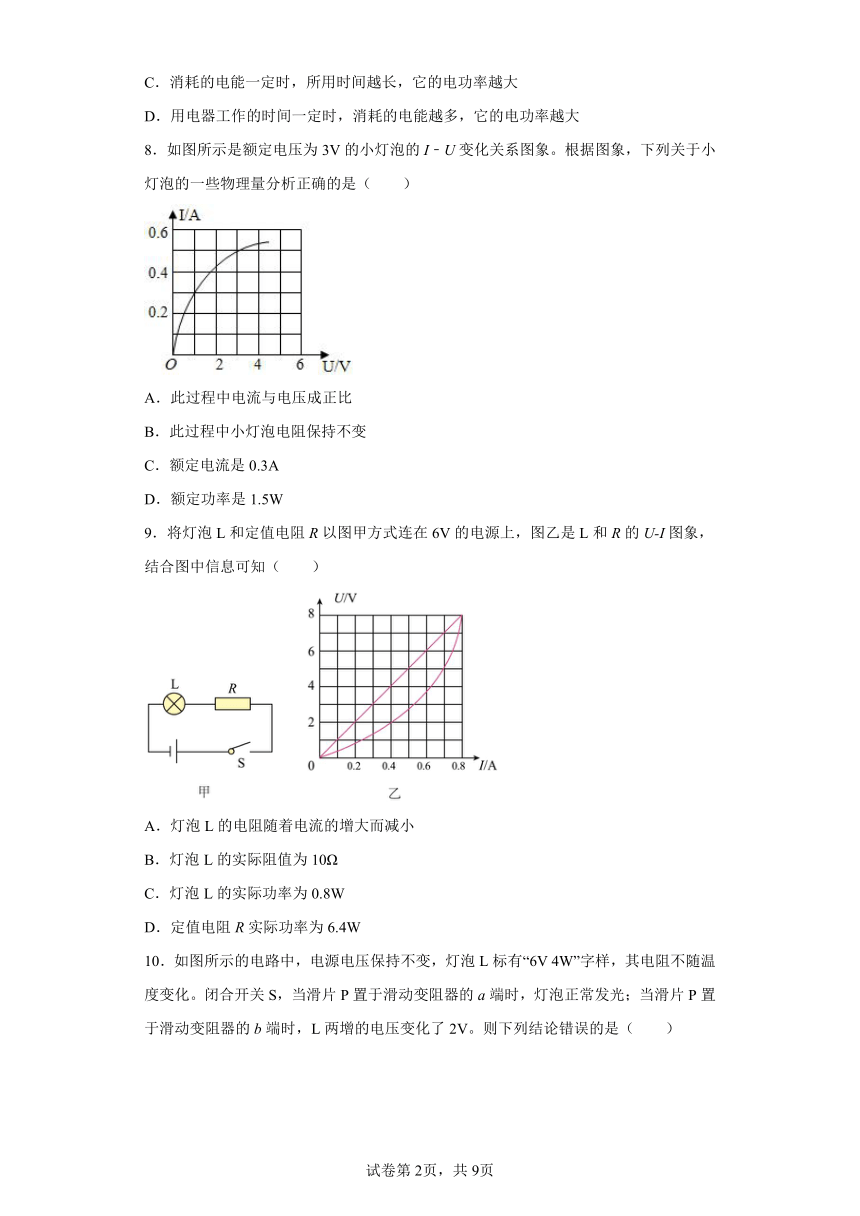

8．如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是（　　）
A．此过程中电流与电压成正比
B．此过程中小灯泡电阻保持不变
C．额定电流是0.3A
D．额定功率是1.5W
9．将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W

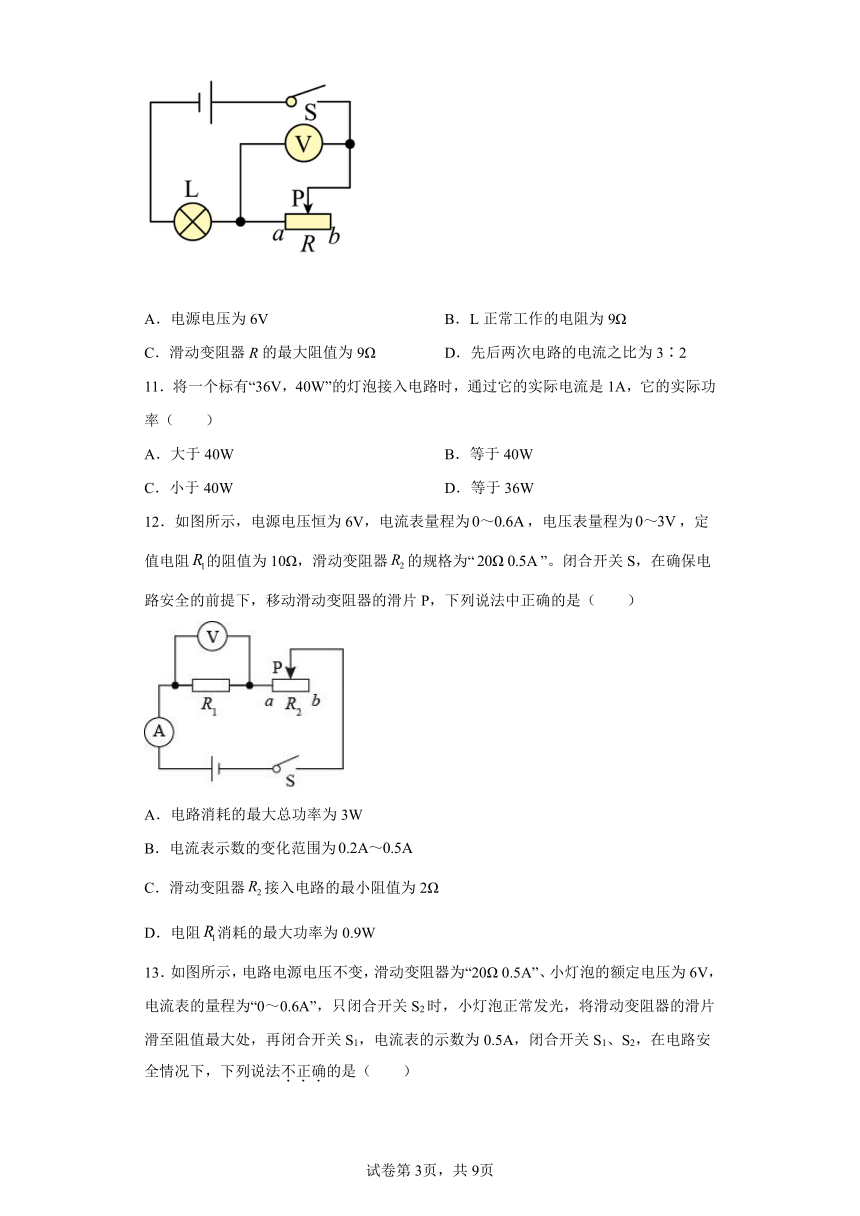

10．如图所示的电路中，电源电压保持不变，灯泡L标有“6V 4W”字样，其电阻不随温度变化。闭合开关S，当滑片P置于滑动变阻器的a端时，灯泡正常发光；当滑片P置于滑动变阻器的b端时，L两增的电压变化了2V。则下列结论错误的是（　　）
A．电源电压为6V B．L正常工作的电阻为9Ω
C．滑动变阻器R的最大阻值为9Ω D．先后两次电路的电流之比为3∶2
11．将一个标有“36V，40W”的灯泡接入电路时，通过它的实际电流是1A，它的实际功率（　　）
A．大于40W B．等于40W
C．小于40W D．等于36W
12．如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（　　）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
13．如图所示，电路电源电压不变，滑动变阻器为“20Ω 0.5A”、小灯泡的额定电压为6V，电流表的量程为“0～0.6A”，只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.5A，闭合开关S1、S2，在电路安全情况下，下列说法不正确的是（　　）

A．小灯泡的额定功率为1.2W
B．电路功率最小时工作10s所消耗的电能为18J
C．电路的最大功率为3.6W
D．滑动变阻器连入的阻值范围是15Ω～20Ω

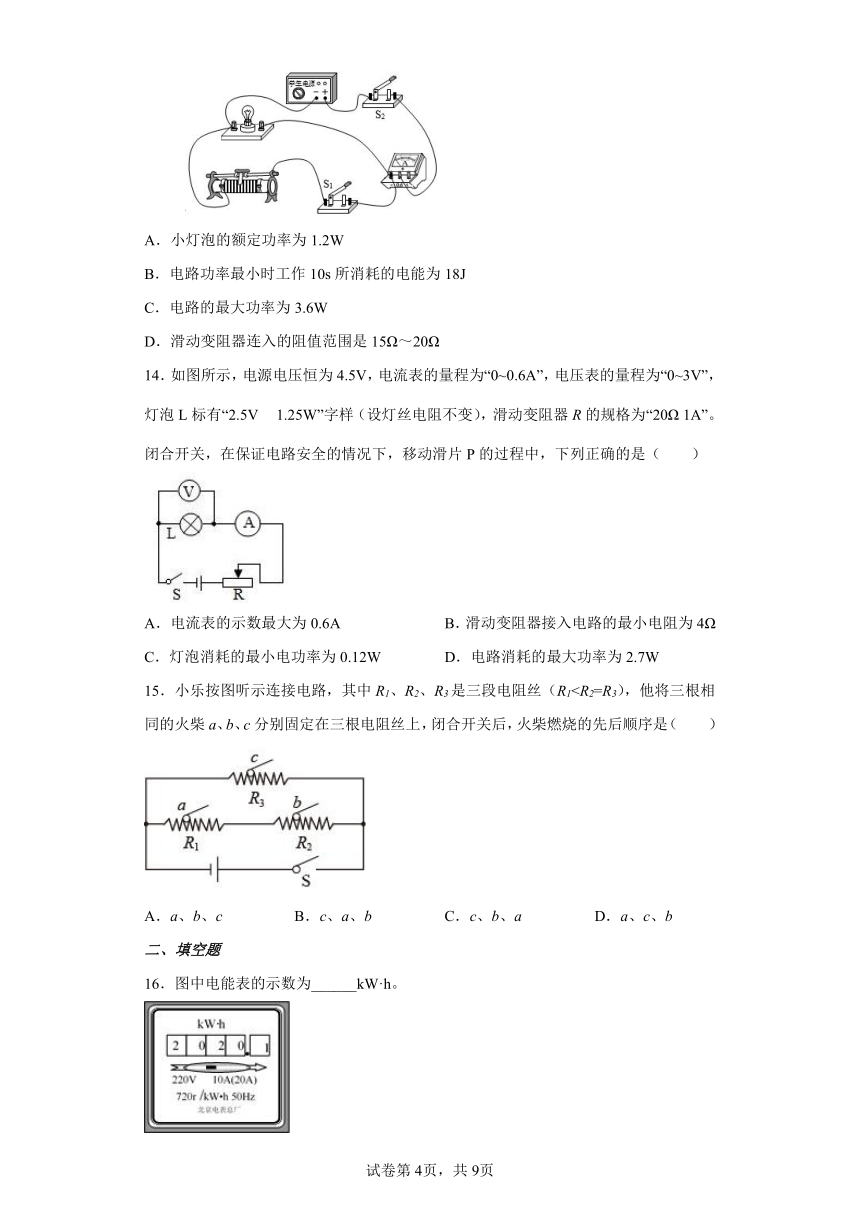

14．如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（　　）
A．电流表的示数最大为0.6A B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W D．电路消耗的最大功率为2.7W
15．小乐按图听示连接电路，其中R1、R2、R3是三段电阻丝（R1A．a、b、c B．c、a、b C．c、b、a D．a、c、b
二、填空题
16．图中电能表的示数为______kW·h。

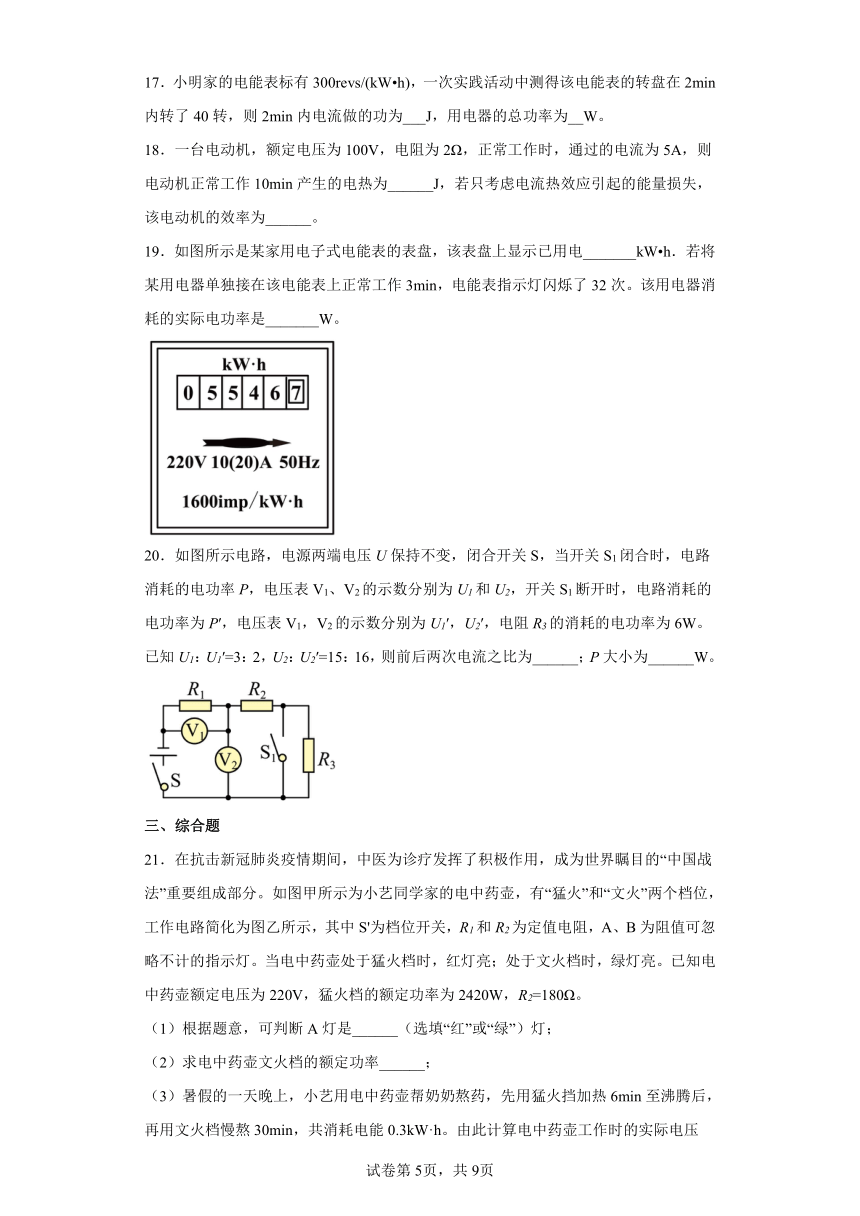

17．小明家的电能表标有300revs/(kW h)，一次实践活动中测得该电能表的转盘在2min内转了40转，则2min内电流做的功为___J，用电器的总功率为__W。
18．一台电动机，额定电压为100V，电阻为2Ω，正常工作时，通过的电流为5A，则电动机正常工作10min产生的电热为______J，若只考虑电流热效应引起的能量损失，该电动机的效率为______。
19．如图所示是某家用电子式电能表的表盘，该表盘上显示已用电_______kW h．若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器消耗的实际电功率是_______W。
20．如图所示电路，电源两端电压U保持不变，闭合开关S，当开关S1闭合时，电路消耗的电功率P，电压表V1、V2的示数分别为U1和U2，开关S1断开时，电路消耗的电功率为P′，电压表V1，V2的示数分别为U1′，U2′，电阻R3的消耗的电功率为6W。已知U1：U1′=3：2，U2：U2′=15：16，则前后两次电流之比为______；P大小为______W。
三、综合题
21．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中S'为档位开关，R1和R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W，R2=180Ω。
（1）根据题意，可判断A灯是______（选填“红”或“绿”）灯；
（2）求电中药壶文火档的额定功率______；
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3kW·h。由此计算电中药壶工作时的实际电压______。
22．一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水。如图是它的实物图和内部电路图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。已知R1、R2是电热丝，其中R2=44Ω，温水挡的电功率是880W［水的比热容是］。试回答或求解下列问题：
（1）当S旋到位置1时，水龙头流出______水；当S旋到位置3时，水龙头流出______水；（选填“冷”、“温”或“热”）
（2）当S旋到位置2时，小厨宝正常工作30s将0.5kg的水从20℃加热到50℃，水吸收了多少热量？( )
（3）电热丝R1的阻值是多少？( )
（4）当S旋到热水挡时，小厨宝正常工作90s消耗的电能是多少？( )
23．父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为，额定功率为。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入初温为的水，加热系统的加热电阻正常工作将水加热到，则此加热过程中水吸收的热量是多少______？（水的比热容）
（3）加热系统的加热电阻正常工作消耗的电能是多少______？
（4）当小明家的实际电压是时，加热电阻工作的实际电功率是多少？（忽略温度对电阻的影响）______
24．如图甲，电磁继电器和热放电阻R1等组成了恒温箱控制电路，R1处于恒温箱内，电源电压U＝6V，继电器线圈的电阻可不计。图乙为热放电阻的R1-t图像，且已知在50~150oC范围内，热敏电阻的阻值随温度的变化规律是：R1t为常数；电阻R2是可变电阻。当线圈中的电流达到40mA时，继电器的衔铁被吸合，此时可变电阻R2＝0Ω时，恒温箱可保持60oC恒温，图中的“交流电源”是恒温箱加热器的电源，它的额定功率是1500W。
（1）60oC时，热敏电阻R1的阻值为多少______
（2）应该把恒温箱的加热器接在______端（选填A、B或C、D）；
（3）根据统计，正常情况下，恒温箱内的加热器，每天加热50次，每次加热10min，恒温箱每天消耗电能多少kw·h______
（4）如果要使恒温箱内的温度保持100oC，可变电阻R2的阻值应调为多少Ω______
25．如图是一种煲汤用的电热锅工作原理图，已知R1>R2电热锅的部分参数如下：
容积 4.5升
额定电压 220伏
低温功率 110瓦
高温功率 840瓦
（1）电热锅的工作原理是利用电流的______（选填“热效应”或“磁效应”）；
（2）调节切换开关可以使电热锅处于“关、低温、高温”三种工作状态，则原理图中的切换开关连接触点“______”时为低温挡；
（3）当电热锅处于低温挡正常工作时，通过电热丝的电流是多少安？( )
（4）该电热锅处于高温挡正常工作时，使3千克的水从20℃升高到100℃需要25分钟，请计算该过程中消耗的电能？( )此时电热锅的效率为多少？( )
26．阅读短文，回答问题：
扫地机器人
如图甲所示为一款能自动清扫地面的扫地机器人。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。表一为某扫地机器人的部分参数。电池容量指放电电流与放电总时间的乘积。
表一：
额定工作电压 12V 额定功率 30W
电池容量 2500mAh 工作噪音 <50dB
净重 4kg 最大集尘量 1kg
机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差；风量指单位时间内通过吸尘电机排出的空气体积。吸尘电机吸入功率与输入功率的比值叫做效率。
表二：
真空度 400 450 500 550 600
风量（） 0.025 0.02 0.017 0.015 0.013
吸入功率 10 9 8.5 7.8
（1）机器人工作时，主机内部的气压________（选填“大于”、“小于”或“等于”）大气压而产生吸力，若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为________cm；（设超声波在空气中的传播速度为340m/s）
（2）该机器人充满电后至下一次自动充电前，能够连续正常工作的最长时间为________min；
（3）由表二数据可知，当风量为0.015m3/s时，吸尘电机吸入功率为________W，若吸尘电机的输入功率为25W，此时其效率为________%。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；
C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。
故选D。
2．D
【详解】
A．正常工作的电视机功率约为50-100W，故A不符合题意；
B．人的正常体温在36-37℃之间，冬天洗澡水的温度约为40℃，故B不符合题意；
C．一节新干电池的电压为1.5V，故C不符合题意；
D．人体的安全电压不高于36V，故D符合题意。
故选D。
3．B
【详解】
A．此刻考场内的温度约为25℃，故A错误；
B．初中物理课本的长度约为26cm，与实际相符，故B正确；
C．一支中性笔的质量约为10g，故C错误；
D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。
故选B。
4．D
【详解】
烧开同一壶水所需热量相同，设为Q吸，不计热损失，单独用R2烧开一壶水时
Q吸＝I2R2t＝
若将这两根电热丝串联接入电路，由串联电阻的规律，电路总电阻
R串＝R1+R2＝3R2+R2＝4R2
由可得，电热丝串联烧开同一壶水所用的时间
若将这两根电热丝并联接入电路，则电路总电阻
R并＝
类似地，电热丝并联在同一电源中烧开同一壶水所用的时间
t并=
故D符合题意，ABC不符合题意。
故选D。
5．D
【详解】
ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故ABC错误；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D正确。
故选D。
6．D
【详解】
A．教室电路属于家庭电路，电压保持220V不变，故A错误；
B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故B错误；
C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故C错误；
D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故D正确；
故选D。
7．D
【详解】
A．用电器消耗的电能越多，做的功越多，做功所用时间不确定，不能比较功率大小，故A错误；
B．用电器工作时所用的时间越短，做功多少不确定，不能比较功率大小，故B错误；
C．消耗的电能一定时，所用时间越长，它的电功率越小，故C错误；
D．用电器工作的时间一定时，消耗的电能越多，由可知，电功率越大，故D正确。
故选D。
8．D
【详解】
AB．由图可知，I﹣U变化关系图象是曲线，小灯泡的电流与电压不成正比，电阻不是定值，故AB错误；
C．由图象可得，电压为3V（在额定电压下）时的电流（额定电流）是0.5A，故C错误；
D．额定功率
故D正确。
故选D。
9．C
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为
故B错误；
C．灯泡L的实际功率为
故C正确；
D．定值电阻R实际功率为
故D错误。
故选C。
10．C
【详解】
闭合开关S，当滑片P置于滑动变阻器的a端时接入阻值为0，电压表示数为零，灯泡正常发光，说明电源电压为6V，L正常工作的电阻为
此时电路中的电流为
当滑片P置于滑动变阻器的b端时接入阻值最大，根据串联分压可知，灯泡两端电压减小2V，即为变阻器两端分压，此时电路中电流为
滑动变阻器R的最大阻值为
先后两次电路的电流之比为
故ABD正确，不符合题意，C错误，符合题意。
故选C。
11．C
【详解】
根据灯泡上所标的额定电压和额定电流可知，小灯泡的电阻
若通过它的实际电流是1A，则小灯泡的实际功率
P实=I实2R=(1A)2×32.4Ω=32.4W
故C符合题意，ABD不符合题意。
故选C。
12．D
【详解】
由图可知，电阻R1和滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．电压表量程为，电流表量程为，滑动变阻器的规格为“”，当通过电路的最大电流是0.5A，电压表的示数为
U1=IR1=0.5A×10Ω=5V＞3V
所以当电压表的示数为3V时，通过电路的电流最大，最大电流为
电路消耗的最大总功率为
P最大=UI最大=6V×0.3A=1.8W
故A错误；
B．变阻器连入电路的电阻最大时，电路的总电阻最大，通过电路的电流最小，最小电流为
=0.2A
电流表示数的变化范围为，故B错误；
C．通过电路的最大电流是0.3A，电路的总电阻
滑动变阻器接入电路的最小阻值
R2最小=R总-R1=20Ω-10Ω=10Ω
故C错误；
D．电阻消耗的最大功率为
P1=I最大2R1=(0.3A)2×10Ω=0.9W
故D正确。
故选D。
13．B
【详解】
A．只闭合开关S2时，只有灯泡串联接入电路，小灯泡正常发光，说明电路电源电压为6V，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，灯泡与变阻器并联，电流表测量干路电流，变阻器所在支路电流为
由并联分流可知，灯泡所在支路的电流为
则小灯泡的额定功率为
故A正确，A不符合题意；
B．滑动变阻器接入最大阻值时，电路中的电流最小，消耗最小功率，由题意可知干路电流为0.5A，即
工作10s所消耗的电能为
故B错误，B符合题意；
C．闭合开关S1、S2，当滑动变阻器接入阻值越小时，干路电流越大，当干路电流达到最大量程0.6A时，此时电路消耗最大功率，为
故C正确，C不符合题意；
D．当干路电流达到最大量程0.6A时，滑动变阻器接入阻值最小，此时变阻器支路电流为
此时滑动变阻器接入阻值为
滑动变阻器接入阻值越大，电路越安全，则连入的阻值范围是15Ω～20Ω，故D正确，D不符合题意。
故选B。
14．B
【详解】
从图中可以看，开关闭合后，根据电流的流法可知，这是一个串联电路，灯泡L和滑动变阻器R串联在电路中，电压表并联在灯泡L两端，电流表测串联电路的电流。
A．假设电流表的示数最大为0.6A，这时串联电路的电流是0.6A，流过灯泡L的电流是0.6A，灯泡L标有“2.5V 1.25W”字样，并且设灯丝电阻不变，根据电功率的推导式可知，灯泡L的电阻
灯泡L的电阻是5Ω；根据欧姆定律的变换式可知，灯泡L的电压
这时灯泡L的电压是3.0V，但是灯泡L标有“2.5V”字样，即额定电压是2.5V，这是最大电压，不能超过这个电压，那么灯泡L的电压不能是3.0V，假设不成立，电流表的示数最大不能为0.6A，故A错误；
B．假设滑动变阻器接入电路的最小电阻为4Ω，由A解析可知，灯泡L的电阻是5Ω，电源电压恒为4.5V，电路中的电流
这时灯泡L的电压
这时灯泡L的电压是额定电压，灯泡安全工作，这也是滑动变阻器接入电路的最小电阻，不能再小，否则灯泡不能安全工作，故B正确；
C．根据电功率的推导式可知，灯泡L的电阻不变，当流过灯泡L的电流最小时，灯泡的电功率最小，即要求串联电路的电流最小，从图中可以看到，当滑动变阻器接入电路的电阻最大时，电路的电流最小，即
这时灯泡L的电压
灯泡不会出现安全问题，电压表也没有安全问题，电路的电流是0.18A，电流表也没有安全问题，没有超过滑动变阻器R的最大电流1A，电路是安全的，0.18A是电路的最小电流值，是允许存在的，不能再小了，灯泡L的电阻是5Ω，根据电功率的推导式可知，灯泡消耗的最小电功率
灯泡消耗的最小电功率是0.162W，不是0.12W，故C错误；
D．由B解析可知，滑动变阻器接入电路的最小电阻为4Ω，这时电路的总电阻最小，电路的电流最大，大小是0.5A，电源电压恒为4.5V，根据电功率的公式可知，电路消耗的最大功率
电路消耗的最大功率是2.25W，不是2.7W，故D错误。
故选B。
15．C
【详解】
由电路图知，电阻丝R1、R2先串联再与R3并联，且R1故选C。
16．2020.1
【详解】
由电能表盘上的数据可知，单位为kW·h，示数最后一位为小数，则读数为2020.1kW·h。
17． 4.8×105J 4000
【详解】
[1]由电能表的盘上标有“300revs/(kW h)”。可知电路中每消耗1kW h的电能，电能表的转盘转了300转。所以当电能表转盘转了40转时，消耗的电能为
W=1300×40×3.6×106J=4.8×105J
t=2min=120s
[2]用电器的总功率
18． 3×104 90%
【详解】
[1]电动机正常工作10min产生的电热为
Q=I2Rt=(5A)2×2Ω×10×60s=3×104J
[2]电动机消耗的电能
W=UIt=100V×5A×10×60s=3×105J
若只考虑电流热效应引起的能量损失，电动机输出的机械能
W机械=W-Q=3×105J-3×104J=2.7×105J
该电动机的效率为
19． 5546.7 400
【详解】
[1]该表盘上显示数字为055467，因为最后一位是小数、单位是kW h，所以显示已用电5546.7kW h
[2]1600imp/（kW h）表示每消耗1kW h的电能，指示灯闪烁1600次，指示灯闪烁32次，则该用电器消耗的电能
W＝kW h＝0.02kW·h
该用电器的实际电功率
20． 27
【详解】
[1]闭合开关S，当开关S1闭合时，等效电路图如图1
开关S断开时，等效电路图如图2
由两图可得
前后两次电流之比为
[2]由U2：U2′=15：16，结合两图可得
解得
　　①
图2电阻R3的消耗的电功率为6W
　　②
图2电阻R2的消耗的电功率
　　　　③
联立①②③解得
因两种情况电源的电压不变，则
④
联立①④解得
⑤
图2电阻R1的消耗的电功率
⑥
联立② ⑤⑥解得
图2的总功率
电功率P与电功率为 的比值
解得
21． 红灯 242W 200V
【详解】
（1）[1]指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联电路，此时电路中总电阻较大，根据
可知总功率较小，电中药壶处于文火挡，绿灯亮，所以指示灯B是绿灯；当开关S闭合，S′打至触点N时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根据
可知总功率较大，电中药壶处于猛火挡，红灯亮，所以指示灯A是红灯。
（2）[2]猛火挡的额定功率为2420W，根据
可知，电阻R1的阻值
当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率
（3）[3]设实际电压为U实，共消耗电能0.3kW·h，即
W实=0.3kW·h=1.08×106J
根据
可知，消耗的总电能
W=U实2R1t1+U实2R总t2=U实220Ω×6×60s+U实220Ω+180Ω×30×60s
即
解出U实=200V。
22． 冷 热 6.3×104J 55Ω 178200J
【详解】
（1）[1][2]当开关处于位置1时，电路断路，水龙头流出冷水；当开关处于位置2时，电路为电阻R1的简单电路；当开关处于位置3时，电阻R1和R2并联接入电路，根据并联电阻规律，此时电路中电阻较小，由可知，此时功率较大，所以此时水龙头流出热水。
（2）[3] 0.5kg的水从20℃加热到50℃，水吸收的热量
（3）[4]当开关处于位置2时，只有电阻R1接入电路，电路电阻较大，由可知，此时电功率较小，水龙头流出温水，根据已知条件
（4）[5]当S旋到3位置时，R1和R2并联，由并联电路各支路可独立工作、互不影响，故此时R1的功率不变，电路的电功率为
小厨宝正常工作90s消耗的电能
W ＝P热 t＝1980W × 90s ＝178200J
23． 热效应 500W
【详解】
（1）[1]该电热足浴盆加热系统工作过程中将电能转化为内能，是利用电流的热效应工作。
（2）[2]水吸收的热量
（3）[3] 加热系统的加热电阻正常工作消耗的电能是
（4）[4]加热电阻的阻值为
当小明家的实际电压是时，加热电阻工作的实际电功率是
24． 150Ω A、B 60Ω
【详解】
解：（1）[1]60℃时，可变电阻为
电路电流为40mA，电源电压为6V，由欧姆定律得，热敏电阻R1的阻值
（2）[2]由图乙得，热敏单组R1的阻值随温度的升高而减小，可见温度越高，电路中的电流越大，当电流达到40mA时，继电器的衔铁被吸合，工作电路被断开，因此应该把恒温箱的加热器接在A、B端。
（3）[3]恒温箱每天消耗的电能
（4）[4]由题意
且恒温箱温度为60℃时，R1＝150Ω，设恒温箱温度为100℃时，热敏电阻阻值为R1′则有
解得
由欧姆定律得，此时电路总电阻
可变电阻R2的阻值
25． 热效应 2 0.5A 1.26×106J 80%
【详解】
（1）[1]电热锅是利用电流做功将电能转化为内能工作的，所以是其工作原理是电流的热效率。
（2）[2]由电路图据，开关连接触点3时，电路断路，处于关状态；开关连接触点2时，电路是R1单独工作的简单电路，由于R1>R2，所以此时电路中的电阻较大，据 知，此时电路的电功率较小，处于低温工作状态；开关连接触点1时，电路中只有R2工作，此时电路中的电阻较小，处于高温工作状态。
（3）[3]由表格数据知，电热锅低温功率为110W，正常工作时，通过电热丝的电流
（4）[4]处于高温挡正常工作25min，消耗的电能
[5]这个过程水吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg ℃)×3kg×(100-20)℃=1.008×106J
此时电热锅的效率
26． 小于 17 48 8.25 33
【详解】
（1）[1]机器人工作时，电动机转动使主机内部空气流速变快，气压变小，小于外界大气压，由于主机内外的气压差而产生吸力。
[2]由得，若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为
（2）[3]由得，机器人的额定电流为
当剩余电量减为电池容量的20%时，该机器人充满电后至下一次自动充电前，机器人工作消耗的电量为
该机器人充满电后至下一次自动充电前，能够连续正常工作的最长时间为
（3）[4]由表二数据可知
当风量为0.015m3/s时，吸尘电机吸入功率为
[5]若吸尘电机的输入功率为25W，此时其效率为
