北师大版八年级物理下册 第七章 运动和力 专题二 力学作图 课件(共20张PPT)

(共20张PPT)
令令令令令令

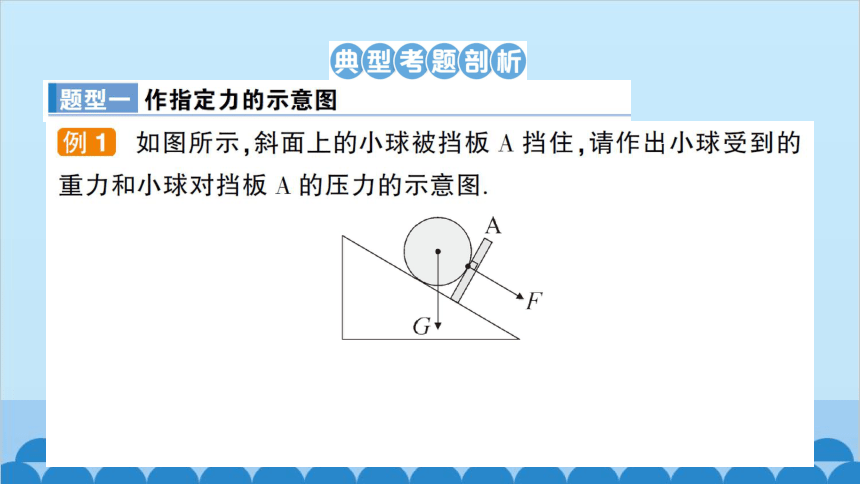

例1如图所示，斜面上的小球被挡板A挡住，请作出小球受到的
重力和小球对挡板A的压力的示意图
思维点拨作小球受到的重力示意图，受力物体是小球，方向竖直
向下；作小球对挡板A的压力示意图，受力物体是挡板，方向垂直
于挡板.
A
F
Gr

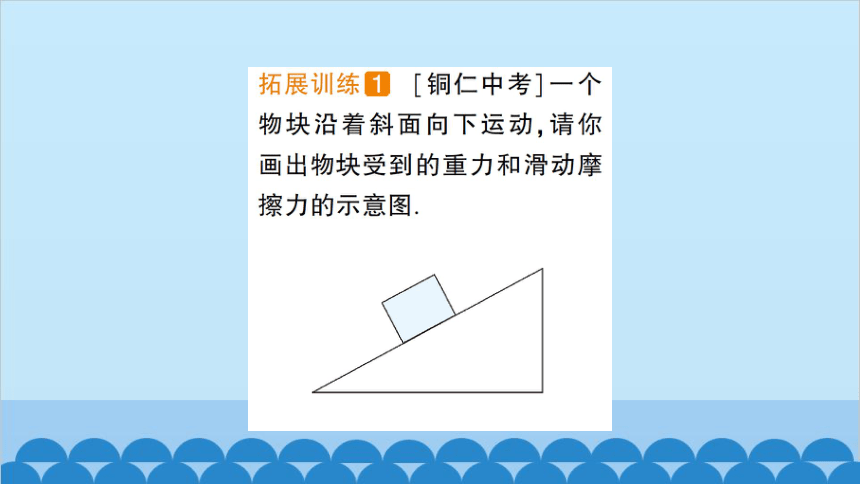

拓展训练1
[铜仁中考]一个
物块沿着斜面向下运动，请你
画出物块受到的重力和滑动摩
擦力的示意图
如图所示
G

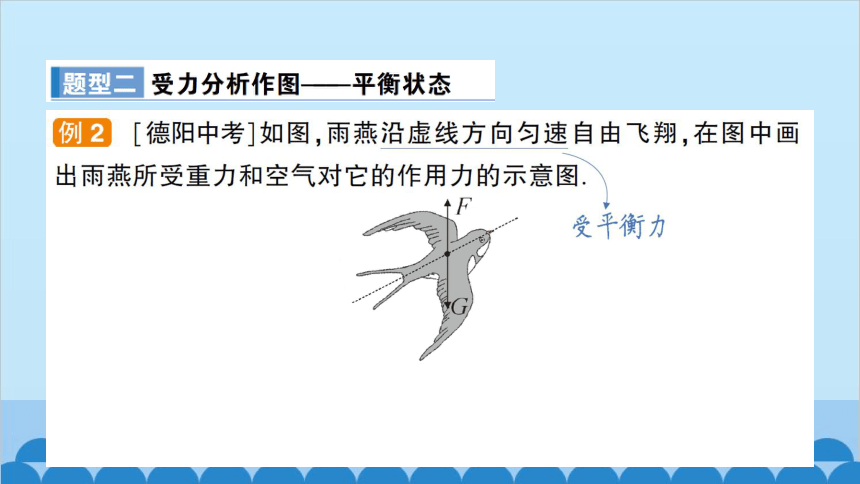

例2[德阳中考]如图，雨燕沿虚线方向匀速自由飞翔，在图中画
出雨燕所受重力和空气对它的作用力的示意图，
受平衡力
G

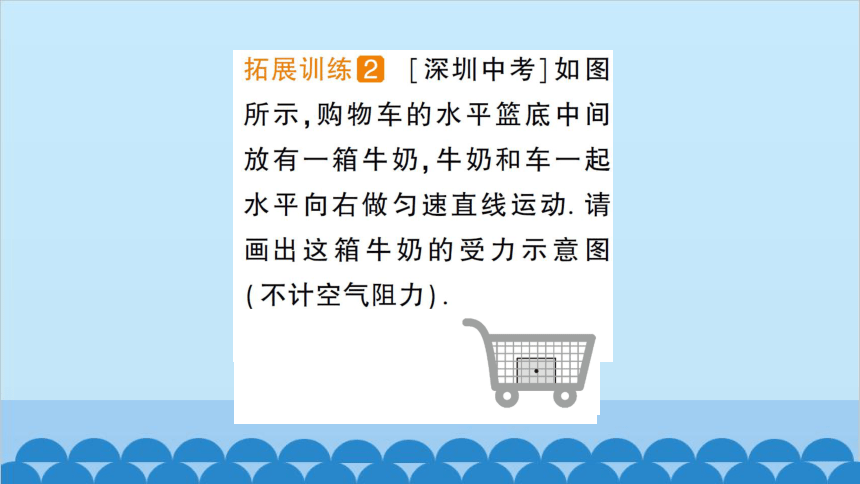

拓展训练2
[深圳中考]如图
所示，购物车的水平篮底中间
放有一箱牛奶，牛奶和车一起
水平向右做匀速直线运动.请
画出这箱牛奶的受力示意图
(不计空气阻力).
如图所示
F
G
●

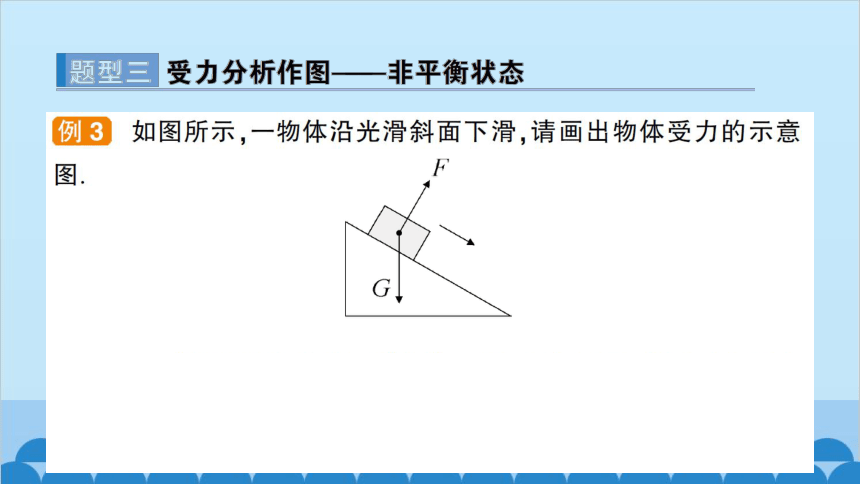

例3
如图所示，一物体沿光滑斜面下滑，请画出物体受力的示意
图.
思维点拨物体沿斜面下滑，则物体一定受到重力和斜面对它的支
持力.因为斜面是光滑的，由摩擦力产生的条件可知，物体不受摩擦
力作用，做加速运动
F
G
如图所示
↑F
G
///7777/777/////7

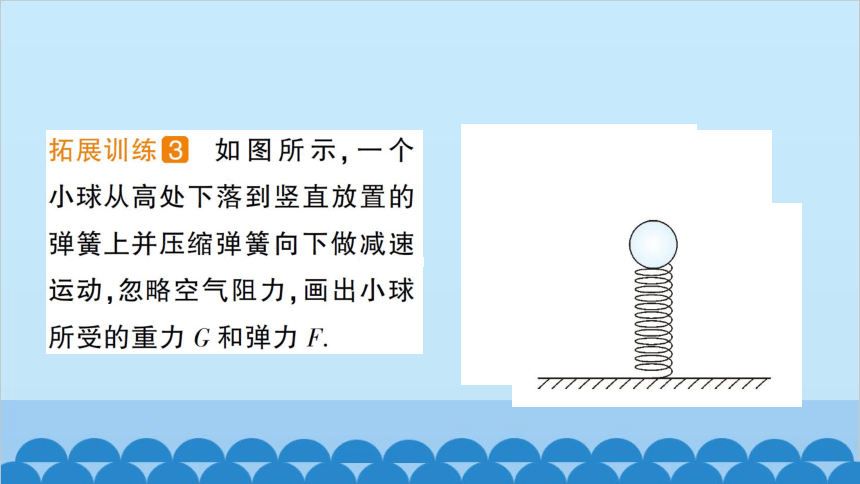

拓展训练3
如图所示，一个
小球高处下落到竖直放置的
弹簧上并压缩弹簧向下做减速
运动，忽略空气阻力，画出小球
所受的重力G和弹力F.

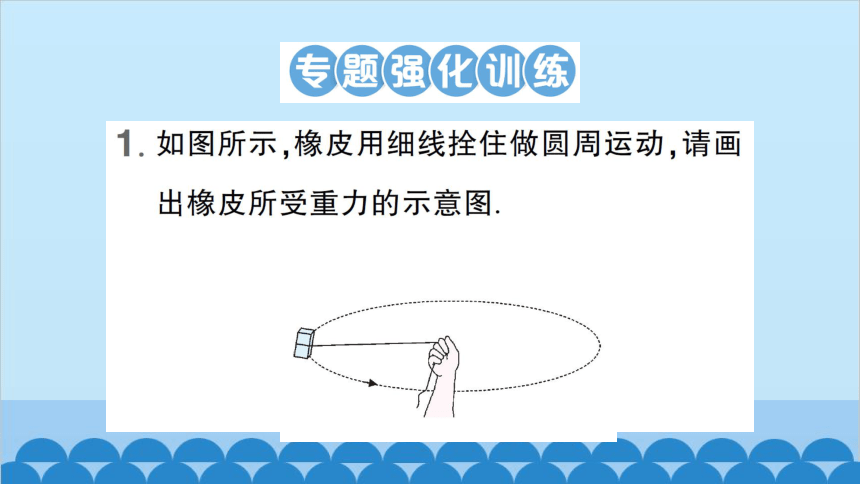

1.如图所示，橡皮用细线拴住做圆周运动，请画
出橡皮所受重力的示意图.
如图所示.
w

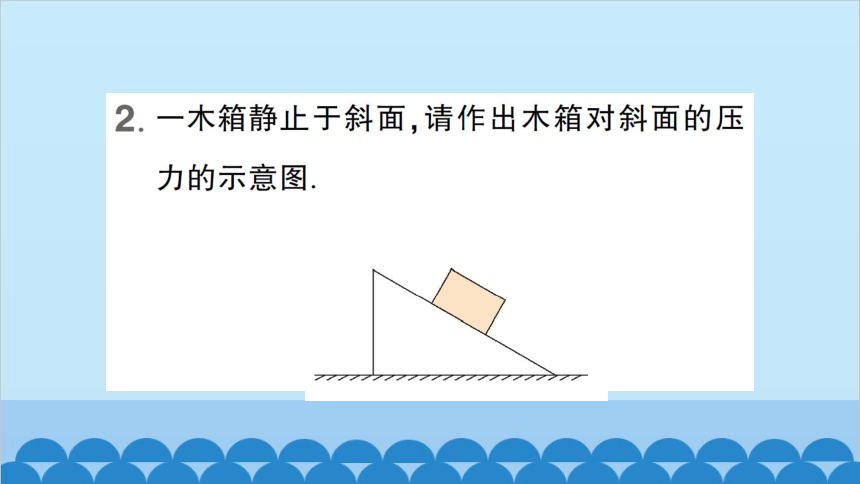

2,一木箱静止于斜面，请作出木箱对斜面的压
力的示意图.
如图所示.
3.[常德中考]在图中画出质量为1kg的物体所
受支持力的示意图.（g取10N/kg)
如图所示.
F=10N
4.[孝感中考]如图所示，放在水平地面上的小
车B与弹簧相连，弹簧处于伸长状态，物体A
与小车B均静止.请画出：①物体A的重力
的示意图(0为物体A的重心)：②弹簧对小
车B的弹力的示意图.
如图所示
A
B
nmt
D000000000
G
A
●
B
0m000-飞
5.[遂宁中考]在探究“推断物体不受力时的运
动”的实验中，小车从斜面上的A点自由滑
下，在水平面上滑行经过B点，最终在C点静
A
B
C
G
州”
A
B
C
6.[黄石中考]用力踢出的足球，在草地上滚动，
如图所示，请画出滚动的足球受到弹力和摩
擦力的示意图.
如图所示.
