第2节 滑轮
第十二章 简单机械
八年级物理（RJ）
教学课件
情境引入
合作探究
课堂小结
随堂训练

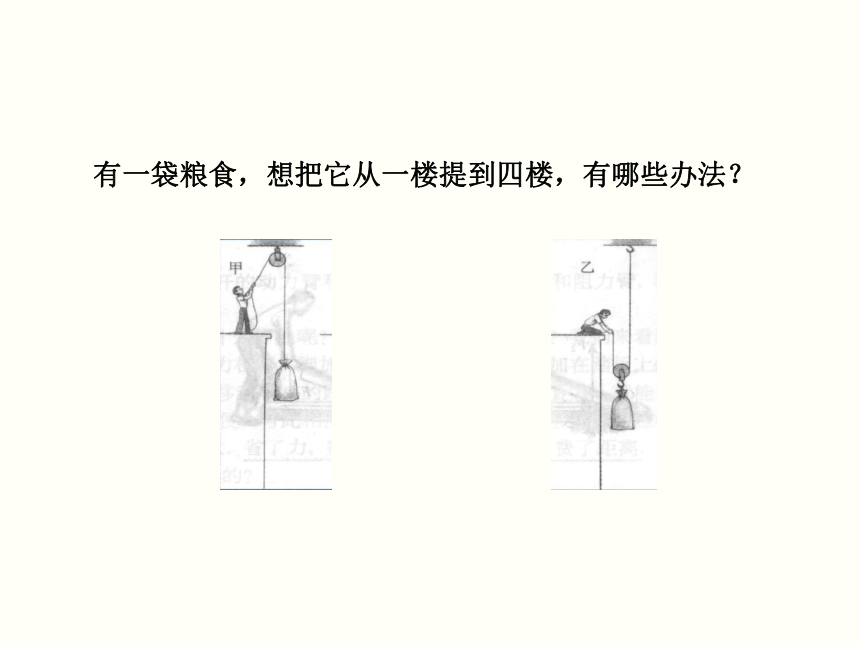

有一袋粮食，想把它从一楼提到四楼，有哪些办法？

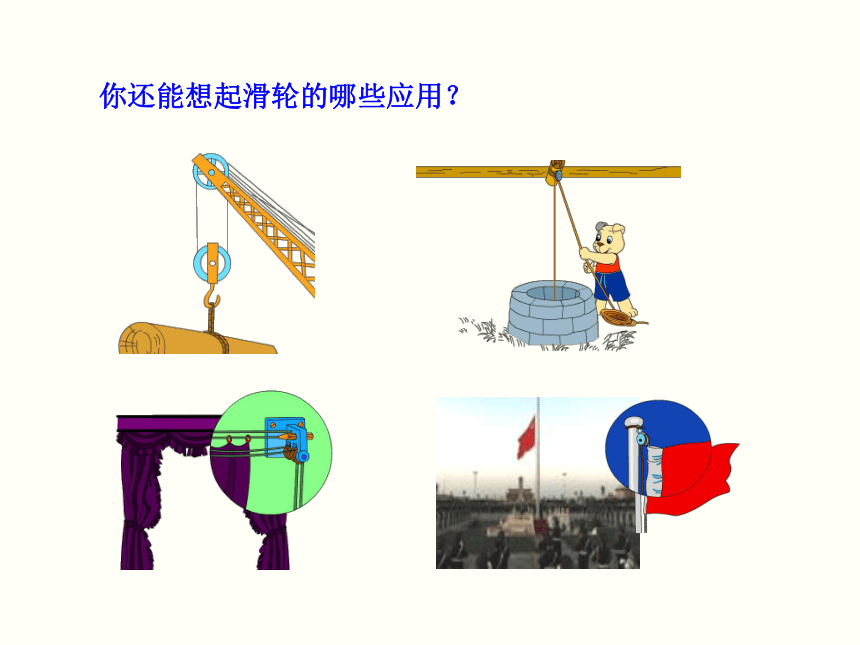

你还能想起滑轮的哪些应用？

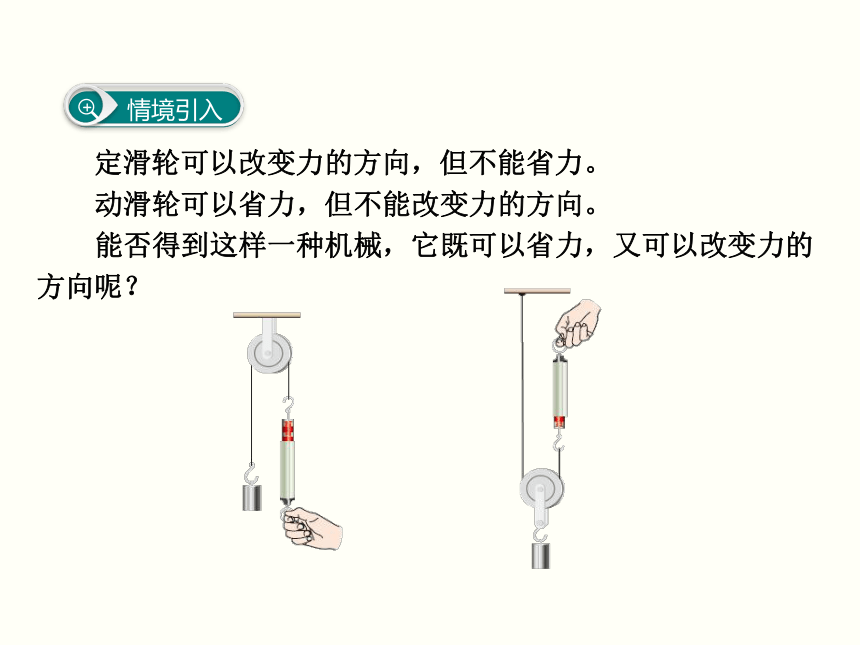

　　定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
情境引入

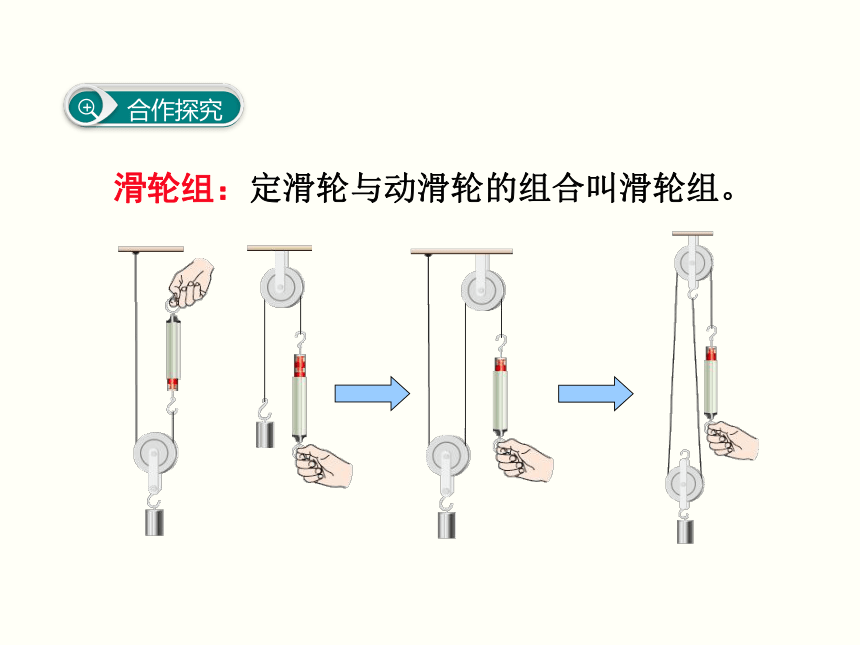

滑轮组：
定滑轮与动滑轮的组合叫滑轮组。
合作探究

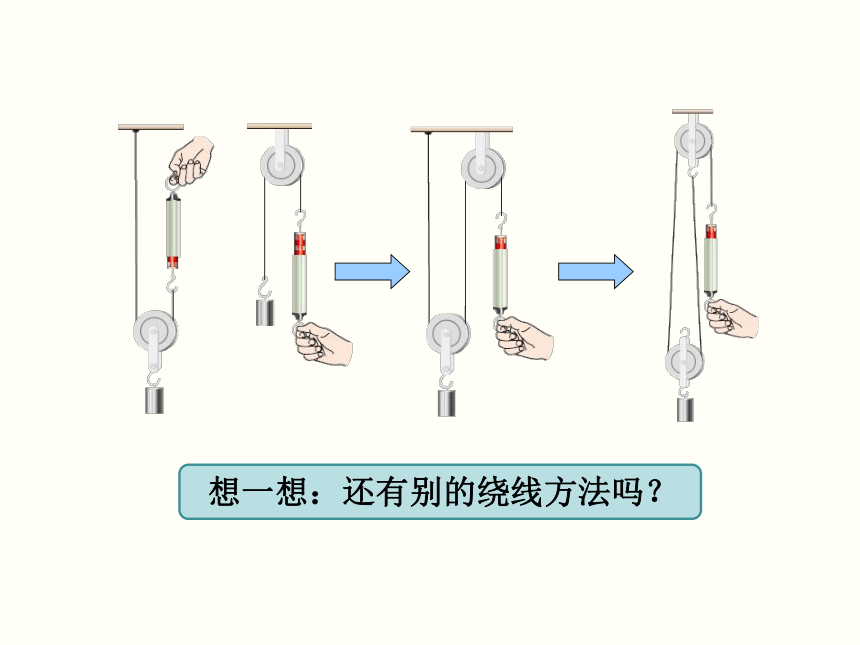

想一想：还有别的绕线方法吗？

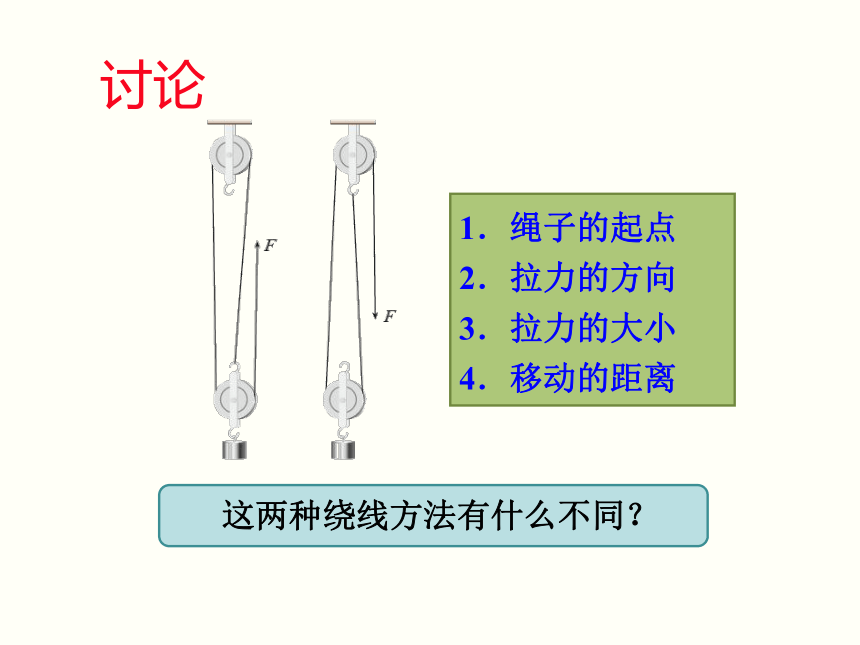

这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
讨论

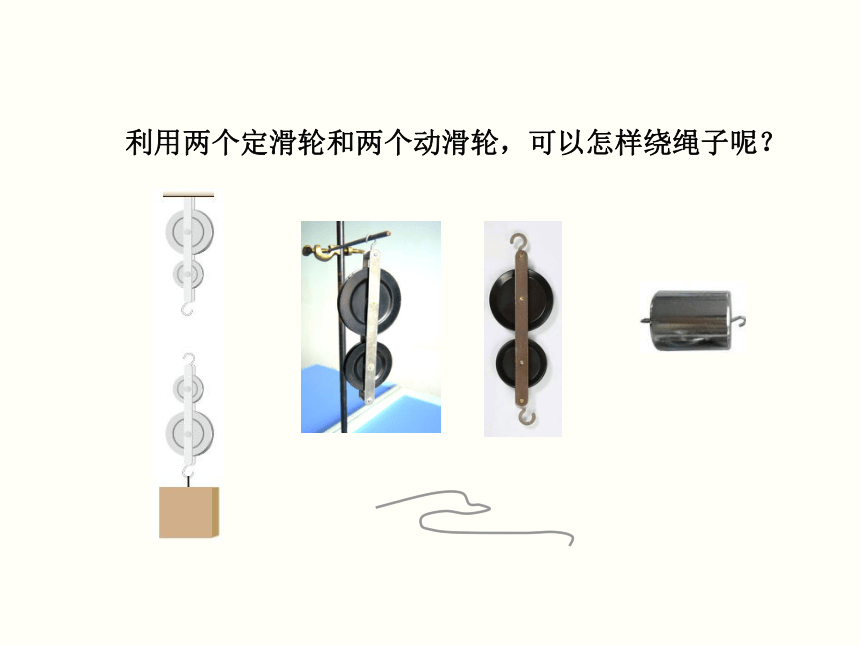

利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
F
F

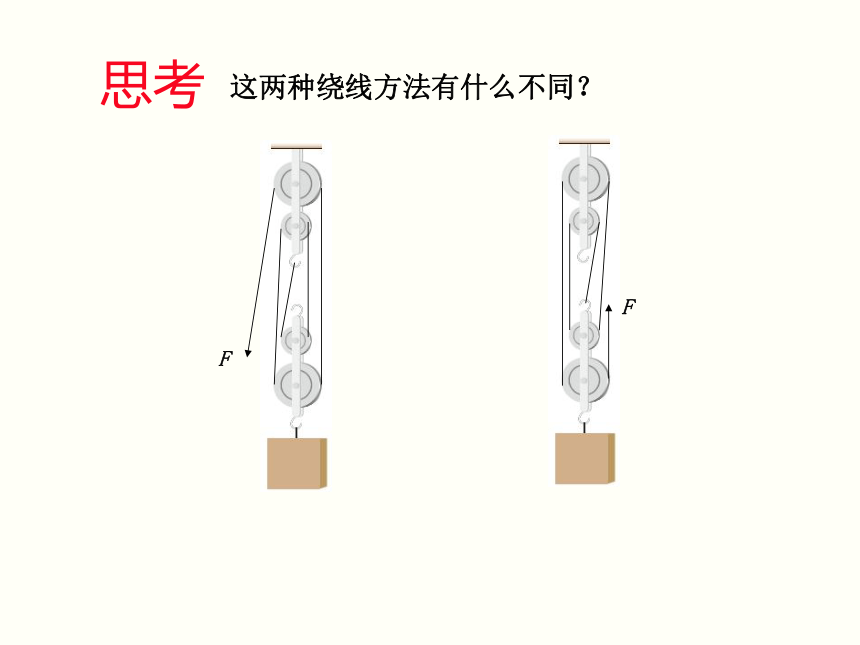

思考
这两种绕线方法有什么不同？
F
F
结论：
n为承担物重的绳子段数。
你发现了什么规律？
定滑轮
动滑轮
滑轮组
课堂小结
1.汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
F
随堂训练
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10 N
G动=5 N
G=50 N
2.
G =
h =
F=100 N
s=10 m
F=
s=
G=100 N
h=10 m
F=100 N
s=
G =
h=10 m
F
s=
物体以0.2 m/s的速度匀速上升10 s 的时间
3.
1.使用定滑轮拉物体。
仔细观察实验，注意力的方向及大小
2.使用动滑轮拉物体。
仔细观察实验，注意力的方向及大小。
实 验
3.使用定滑轮、动滑轮拉物体。
仔细观察实验，注意物体移动的距离和绳子自由端移动的距离。
甲
乙
定滑轮的实质：
结论：1.定滑轮不省力，但可以改变力的方向。
2.定滑轮可以看作一个等臂杠杆。
动滑轮的实质：
结论：1.动滑轮可以省一半的力。
2.动滑轮省力但不能改变用力的方向
(1)定滑轮的定义
(2)定滑轮的作用
(3)定滑轮的实质
(1)动滑轮的定义
(2)动滑轮的作用
(3)动滑轮的实质
课堂小结
定滑轮
动滑轮
1.瘦子在二楼想用动滑轮提起重为700 N的一袋米，动滑轮的重及绳与滑轮间的摩擦不计。
请问：瘦子需用多大的力？
350N
随堂训练
2.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
3. 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1
