沪科版九年级物理第十四章了解电路综合测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列现象中，不能用分子动理论解释的是（　　）
A．湿衣服在阳光下逐渐晒干
B．海绵很容易被压缩
C．春天，校园里花香扑鼻
D．酒精和水混合后总体积变小
2、用电压表测量灯泡L1两端的电压，图所示的四个电路图中正确的是（　　）
A． B．
C． D．
3、铅笔是我们常用的学习用具，如图所示。关于铅笔，下列说法正确的是（　　）
A．铅笔芯是绝缘体 B．木质杆是绝缘体 C．表面油漆是导体 D．橡皮擦是导体
4、关于运动和能量以下说法中错误的是（　　）
A．灰尘飞舞属于微观运动 B．原子由原子核及核外电子组成
C．从远处闻到花香说明分子在运动 D．行驶中的汽车具有能量
5、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（ ）
A．滑动变阻器断路 B．灯泡断路 C．开关断路 D．灯泡短路
6、用两个完全相同的灯泡接在同一个电路中，当用电流表测量时，发现通过这两个灯泡的电流相等，那么这两个灯泡的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法判断
7、验电器是用来检验（　　）
A．电路中电流大小的 B．电路两端的电压大小
C．物体是否带电 D．电路消耗电能的多少
8、台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示。小明断开或闭合S1、S2时，记录现象如表。由小明的记录可判断出关于L1、L2的连接方式可能是图乙中的（　　）
开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
A． B．
C． D．
9、有四个带电泡沫小球，将其中两个泡沫小球用轻绳悬挂起来，两球间相互作用的情况如图示，其中有一小球与其它三球所带电性不同，它是（　　）
A．甲球 B．乙球 C．丙球 D．丁球

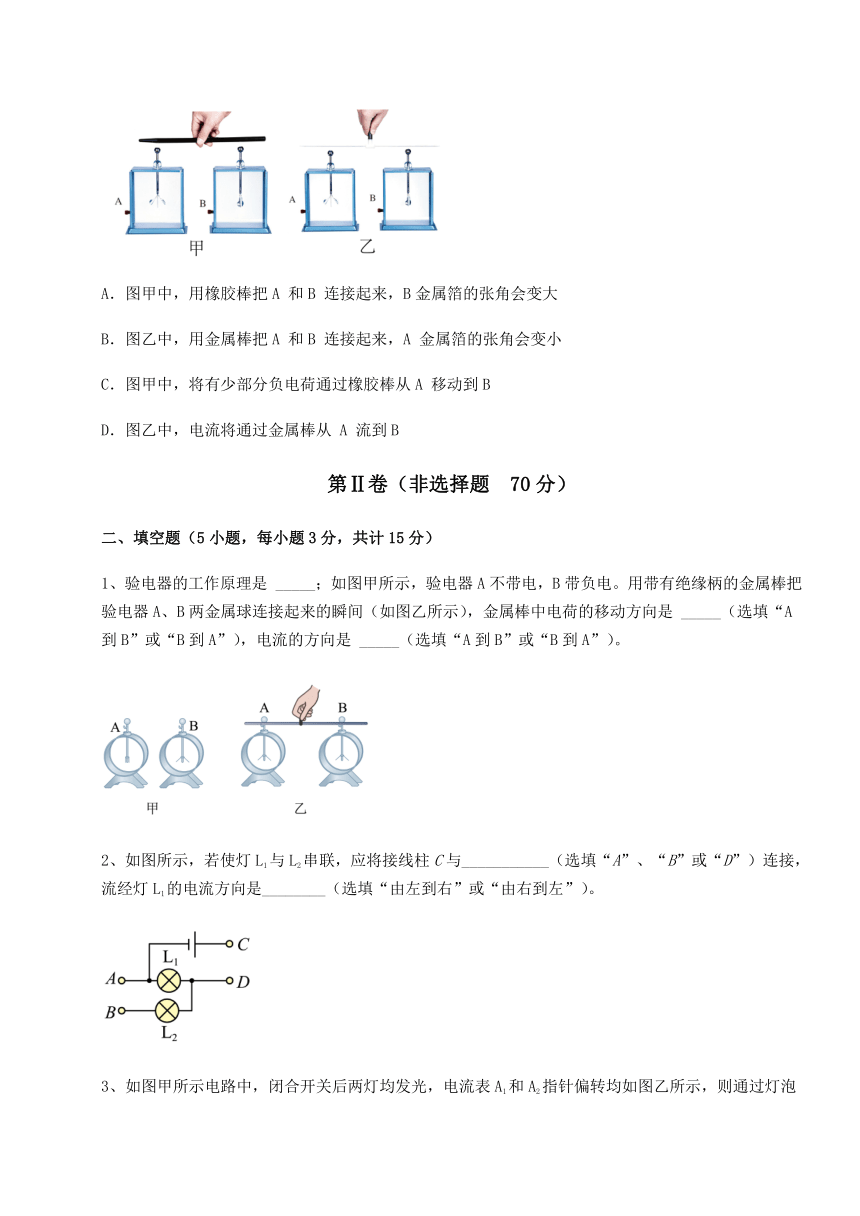

10、取两个相同的验电器A 和B，使A 带负电，B 不带电，可以看到 A 的金属箔张开，B 的金属箔闭合。如图甲和乙所示，分别用橡胶棒和带有绝缘柄的金属棒把 A 和B 连接起来，下列说法正确的是（　　）
A．图甲中，用橡胶棒把A 和B 连接起来，B金属箔的张角会变大
B．图乙中，用金属棒把A 和B 连接起来，A 金属箔的张角会变小
C．图甲中，将有少部分负电荷通过橡胶棒从A 移动到B
D．图乙中，电流将通过金属棒从 A 流到B
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、验电器的工作原理是 _____；如图甲所示，验电器A不带电，B带负电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中电荷的移动方向是 _____（选填“A到B”或“B到A”），电流的方向是 _____（选填“A到B”或“B到A”）。
2、如图所示，若使灯L1与L2串联，应将接线柱C与___________（选填“A”、“B”或“D”）连接，流经灯L1的电流方向是________（选填“由左到右”或“由右到左”）。
3、如图甲所示电路中，闭合开关后两灯均发光，电流表A1和A2指针偏转均如图乙所示，则通过灯泡L2的电流为______A。
4、如图所示，如果用3V量程，电压表的示数是______；如果用15V量程，电压表的示数是______。
5、如图，电流表所选择的量程为______，示数为______A。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压恒定不变，当S断开时电压表的示数为2V；当S闭合时，电压表的示数为5.5V；求：
（1）电源电压；
（2）S断开时，灯泡L1和L2的电压分别是多少？
2、如图甲是某同学在一次实验探究中所连接的电路，开关闭合时，两个电流表的示数如图乙所示，求：
（1）通过L2的电流。
（2）通过L1的电流。
3、在如图所示的电路中，求：
（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？
（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
4、如图所示的电路。问：
（1）这是一个什么连接方式的电路？
（2）电压表V1、V2分别测的是谁的电压？
（3）如果V1的示数是8V，V2的示数是9V，若电源电压为12V，则灯L2两端的电压？
5、某一电路中，通过导体的电流为0.2安，则每分钟通过导体横截面的电荷量为多少？
四、实验探究（3小题，每小题5分，共计15分）
1、在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路：
（1）该同学连好电路后闭合开关，观察到灯泡___________不发光，其原因是___________。
（2）随后该同学在原电路上只改动了一根导线便完成了实验。请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流。（________）
（3）排除故障后闭合开关，电流表A1和A2的示数如图所示，则通过L2的电流为___________A。
2、如图，探究“两种电荷间的相互作用规律”。
（1）用丝绸摩擦两根有机玻璃棒，玻璃棒 _____（选填“得到”或“失去”）电子，带上了 _____（选填“正电荷”或“负电荷”）。将一根玻璃棒放到绝缘的挂钩上，另一根靠近时，悬挂着的玻璃棒转向远离。此现象表明 _____。
（2）将用丝绸摩擦的有机玻璃棒放到绝缘的转钩上，用毛皮摩擦的硬橡胶棒靠近，悬挂着的玻璃棒转向靠近，此现象表明 _____。
3、小明用如图甲所示的电路来探究“并联电路中干路电流与各支路电流的关系”。
（1）闭合开关前，发现电流表指针位置如图乙所示，接下来应该对电流表进行______。
（2）若要测量干路电流，则电流表应串联在图甲中的______（选填“A”“B”或“C”）处。
（3）正确连接电路后，闭合开关，分别测出A、B、C三处的电流值如下表：
实验次数 A处电流IA/A B处电流IB/A C处电流IC/A
1 0.18 0.18 0.36
2 0.20 0.20 0.40
3 0.24 0.24 0.48
分析以上实验数据，可以得到并联电路中干路电流与各支路电流的关系是______。（用IA、IB、IC表示）。并且小明还得出“并联电路中通过各支路的电流总是相等的”结论，这个结论______（选填“正确”或“不正确”），原因可能是______。
-参考答案-
一、单选题
1、B
【详解】
分子动理论包括：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在着相互的引力和斥力。
A．湿衣服在阳光下晾晒时，由于温度较高，衣服上的水分子运动速度加快，所以衣服逐渐变干，与分子动理论有关，故A不符合题意；
B．海绵很容易被压缩，海绵受力时形状发生改变，是宏观物体的运动，与分子动理论没有关系，故B符合题意；
C．校园里花香扑鼻，是花香分子扩散到空气中的结果，与分子动理论有关，故C不符合题意；
D．分子之间存在间隙，所以酒精和水混合后总体积变小，因为分子之间存在间隔，与分子动理论有关，故D不符合题意。
故选B。
2、D
【详解】
A．电压表和用电器并联，图中电压表与灯泡L1和L2串联在电路中，故A错误；
B．图中电压表与灯泡L1和L2串联在电路中，且正负接线柱连接错误，故B错误；
C．图中电压表和灯泡L1并联，但正负接线柱连接错误，故C错误；
D．图中电压表和灯泡L1并联，电流从正接线柱流入，从负接线柱流出，测量灯泡L1两端的电压，故D正确。
故选D。
3、B
【详解】
A．铅笔芯是石墨，石墨能够导电，石墨是导体，故A不符合题意；
B．木质杆不导电，是绝缘体，故B符合题意；
C．表面油漆不导电，是绝缘体，故C不符合题意；
D．橡皮擦不导电，是绝缘体，故D不符合题意。
故选B。
4、A
【详解】
A．灰尘飞舞是机械运动，不是微观运动，故A错误，符合题意；
B．物质由分子或原子组成，原子由原子核及核外电子组成，故B正确，不符合题意；
C．从远处闻到花香说明分子在永不停息地做无规则运动，故C正确，不符合题意；
D．行驶中的汽车具有动能，故D正确，不符合题意。
故选A。
5、B
【详解】
N试触E，发现电压表示数为零，说明电路E点到电源负极存在断路；N试触F点时、电压表示数接近3V，说明电压表与开关组成了通路，即F点到电源负极电路正常；N试触G点时、电压表示数也接近3V，说明电源电压接近3V；由以上分析可知故障出现在E、F之间，若故障只有一个，则可能是灯泡断路，故B符合题意，ACD不符合题意。
故选B。
6、C
【详解】
两个灯泡串联时，通过它们的电流一定相等；当它们并联时，两个完全相同的灯泡，规格相同，因为并联支路两端的电压相等，当它们各自的电阻相等时，由得，可知通过它们的电流也相等，所以这种情况，可能串联，也可能是并联的，故C符合题意，ABD不符合题意。
故选C。
7、C
【详解】
A．验电器无法知道电流的大小，故A不符合题意；
B．验电器无法知道电路两端的电压大小，故B不符合题意；
C．验电器是用来检验物体是否带电的仪器，故C符合题意；
D．用电能表能够知道电路中消耗的电能，但是验电器不行，故D不符合题意。
故选C。
8、B
【详解】
根据表中的数据可知，闭合S1，断开S2时，灯L1发光，灯L2不发光，两灯互不影响，说明两灯是并联的；闭合S2，断开S1时，两盏灯都不发光，说明S1在干路中，控制整个电路，S2在支路中，只控制L2；两个开关都闭合，则两盏灯都发光，故ACD不符合题意，B符合题意。
故选B。
9、C
【详解】
如图，丙球和乙球相互吸引，丙球和丁球相互吸引，根据异种电荷相互吸引可知，丙球和乙球带异种电荷，丙球和丁球也带异种电荷，所以乙球和丁球带同种电荷；甲球和乙球相互排斥，由同种电荷相互排斥可知，甲、乙两球带同种电荷，所以丙球与其它三球所带电荷电性不同，故C符合题意，ABD不符合题意。
故选C。
10、B
【详解】
AC．图甲中，橡胶棒是绝缘体，电荷无法通过橡胶棒从A移动到B，验电器B的金属箔不会张开，故AC错误；
B．图乙中，已知验电器A带负电，验电器B不带电，用带有绝缘柄的金属棒把A和B连接起来，由于金属棒是导体，A的一部分电子转移到B，B金属箔的张角会变大，验电器A的金属箔张开的角度减小， B正确；
D．图乙中，自由电子将通过金属棒从A流到B，物理学规定：正电荷定向移动的方向为电流的方向，故金属棒中电流将通过金属棒从B流到A，故D错误。
故选B。
二、填空题
1、同种电荷相互排斥 B到A A到B
【详解】
[1]验电器是利用同种电荷相互排斥的原理制成的。
[2][3]连接的瞬间，B带的负电减少，说明电子从B到A移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向A→B。
2、B 由右到左
【详解】
[1][2]如图，若使灯L1与L2串联，应将接线柱C与B连接，电流从正极流经C、B、 L2、 L1回到电源负极，流经灯L1的电流方向是由右到左。
3、0.8
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路电流，因为并联电路中干路电流等于各支路电流之和，A1示数应大于A2示数，而两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0 3A，分度值为0.1A，干路电流
I＝1A
L1支路电流表A2的量程为0 0.6A，分度值为0.02A，通过L1的电流
I1＝0.2A
则灯L2中的电流
I2＝I﹣I1＝1A﹣0.2A＝0.8A
4、2.4V 12V
【详解】
[1]如图所示，如果用3V量程，电压表的分度值是0.1V，此时的示数是2.4V。
[2]如果用15V量程，电压表的分度值是0.5V，此时的示数是12V。
5、0~0.6A 0.38
【详解】
[1][2]图中电流表选择0~0.6A的小量程，每一个大格代表0.2A，每一个小格代表0.02A，电流表示数为0.38A。
三、计算题
1、（1）5.5V；（2）2V，3.5V
【详解】
解：（1）由图可知，当S闭合时，L2被短路，只有L1接入电路中，电压表测电源电压，由于电压表的示数为5.5V，所以电源电压为5.5V。
（2）当开关S断开时，L1、L2串联，电压表测L1两端电压，此时L1两端的电压为2V，由串联电路的电压特点可得，L2两端的电压
U2＝U﹣U1＝5.5V﹣2V＝3.5V
答：（1）电源电压为5.5V；
（2）S断开时，灯泡L1和L2的电压分别2V、3.5V。
2、（1）0.3A；（2）1.2A。
【详解】
解：（1）由图可知，两灯泡并联，电流表一个测干路上的电流，一个测L2支路上的电流，根据并联电路干路电流等于各支路电流之和可知，测干路处电流时，电流表选用大量程读数为1.5A，即干路电流I=1.5A；测支路L2电流时，电流表选用小量程读数为0.3A，即通过L2的电流I2=0.3A。
（2）根据并联电路中电流的规律可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
答：（1）通过L2的电流是0.3A；
（2）通过L1的电流是1.2A。
3、（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A
【详解】
解：（1）当开关S1断开，S2接B时，灯L1、L2串联，电流表串联在电路中，电流表的读数为0.2A，电流表的读数就是通过灯L1、L2的电流为,其大小为
I1=I2=0.2A
（2）当开关S1接C，S2接B时，灯L2被短路，灯L1单独接入电路，通过灯L2的电流为0A，电流表的读数就是通过灯L1的电流，大小为0.34A。
（3）当开关S1接C，S2接A时，灯L1和L2并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，I1′=0.34A，则通过L2的电流是
I2′=I-I1′=0.6A-0.34A=0.26A
答：（1）当开关S1断开，S2接B时，通过灯L1和L2的电流分别为0.2A、0.2A；
（2）当开关S1接C，S2接B时，通过灯L1和L2的电流分别为0.34A、0A；
（3）当开关S1接C，S2接A时，通过L2的电流为0.26A。
4、（1）串联；（2）电压表V1测L2、L3，V2测L1、L2；（3）5V
【详解】
解：（1）电压表相对于断路，电流从正极经过开关、L3、L2、L1、回到负极，只有一条路径，这是一个串联电路；
（2）电压表V1并联在L2、L3两端，故电压表V1测量L2、L3两端电压，电压表V2并联在L1、L2两端，电压表V2测量L1、L2两端电压；
（3）已知V1的示数是8V，V2的示数是9V，若电源电压为12V，灯L1两端的电压
灯L2两端的电压
答：（1）这是一个串联电路；
（2）电压表V1测量L2、L3两端电压，电压表V2测量L1、L2两端电压；
（3）灯L2两端的电压是5V。
5、12C
【详解】
解：由可知，通过该导体横截面的电荷量
答：每分钟通过导体横截面的电荷量为。
四、实验探究
1、L1 L1被短路 0.52
【详解】
（1）[1][2]电流表内阻很小，相当于一根导线，由电路图可知，电流表A1与灯L1并联，灯L1被短路，因此闭合开关后，灯L1不亮。
（2）[3]两只电流表分别测干路和支路的电流，正确的电路如图所示
（3）[4]由电路图可知，电流表A1测干路电流，电流表A2测通过灯L1的电流；由图示电流表可知，电流表A1量程是0～3A，分度值是0.1A，示数IA1=1A，电流表A2的量程是0～0.6A，分度值是0.02A，示数IA2=0.48A，由并联分流可知，通过L2的电流
I2=IA1﹣IA2=1A﹣0.48A=0.52A
2、失去 正电荷 同种电荷相互排斥 异种电荷相互吸引
【详解】
（1）[1][2]用丝绸摩擦过的玻璃棒失去电子，所带电荷为正电荷。
[3]两根玻璃棒都带正电荷，由于同种电荷相互排斥，所以两根玻璃棒相互靠近时会互相远离。
（2）[4]毛皮摩擦的硬橡胶棒得到电子，带负电荷，与玻璃棒相互靠近时，由于异种电荷相互吸引，所以会靠近。
3、调零 C IC＝IA+IB 不正确 使用灯泡的规格相同
【详解】
（1）[1]闭合开关前，发现电流表指针位置如图乙所示，接下来应该对电流表进行调零。
（2）[2]若要测量干路电流，电流表接在干路上，则电流表应串联在图甲中的C处。
（3）[3]分析实验数据知，三次实验中两支路电流之和每次都等于干路电流，可以得到并联电路中干路电流与各支路电流的关系是IC＝IA+IB。
[4][5]小明得出“并联电路中通过各支路的电流总是相等的”结论不正确，原因是使用灯泡的规格相同，器材太特殊，数据出现巧合，应该换用不同规格的灯泡多次实验。
