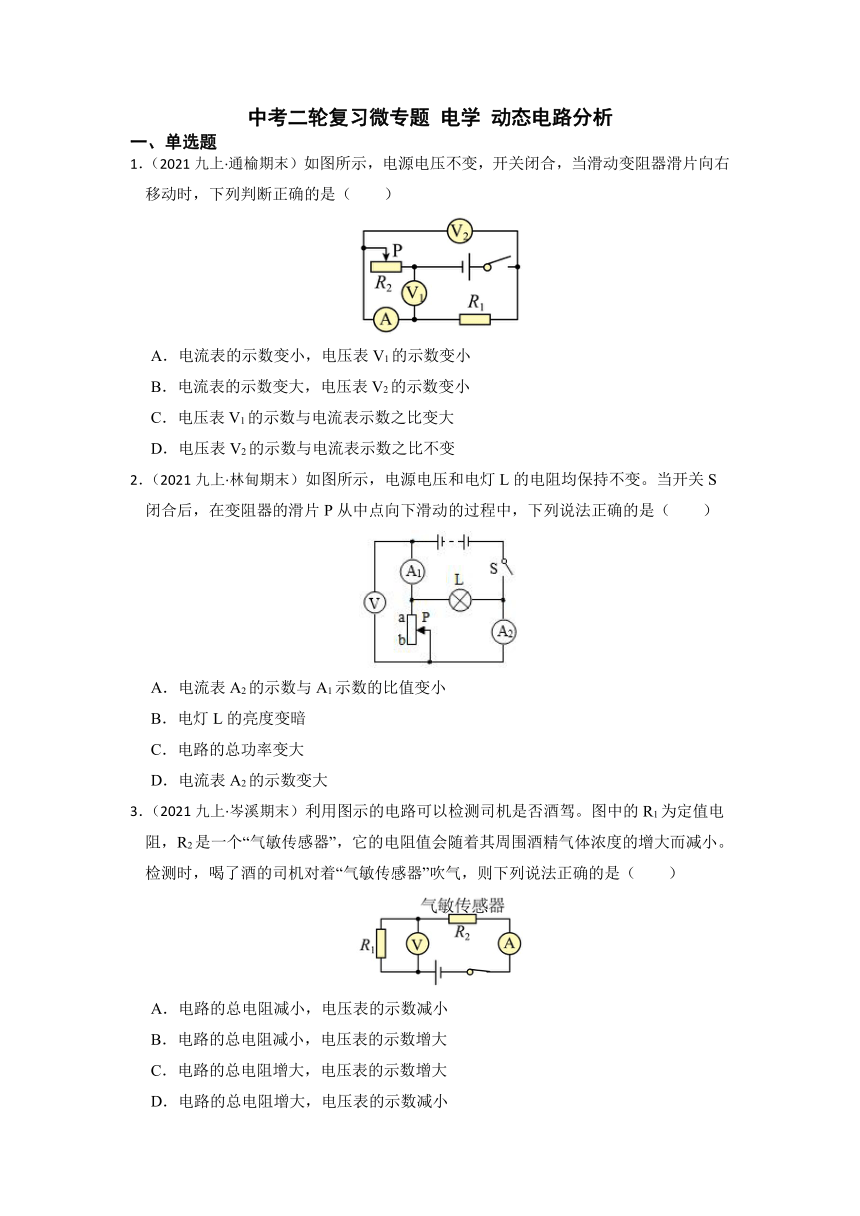

中考二轮复习微专题 电学 动态电路分析
一、单选题
1．（2021九上·通榆期末）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片向右移动时，下列判断正确的是（ ）
A．电流表的示数变小，电压表V1的示数变小
B．电流表的示数变大，电压表V2的示数变小
C．电压表V1的示数与电流表示数之比变大
D．电压表V2的示数与电流表示数之比不变
2．（2021九上·林甸期末）如图所示，电源电压和电灯L的电阻均保持不变。当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（ ）
A．电流表A2的示数与A1示数的比值变小
B．电灯L的亮度变暗
C．电路的总功率变大
D．电流表A2的示数变大
3．（2021九上·岑溪期末）利用图示的电路可以检测司机是否酒驾。图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小。检测时，喝了酒的司机对着“气敏传感器”吹气，则下列说法正确的是（ ）
A．电路的总电阻减小，电压表的示数减小
B．电路的总电阻减小，电压表的示数增大
C．电路的总电阻增大，电压表的示数增大
D．电路的总电阻增大，电压表的示数减小

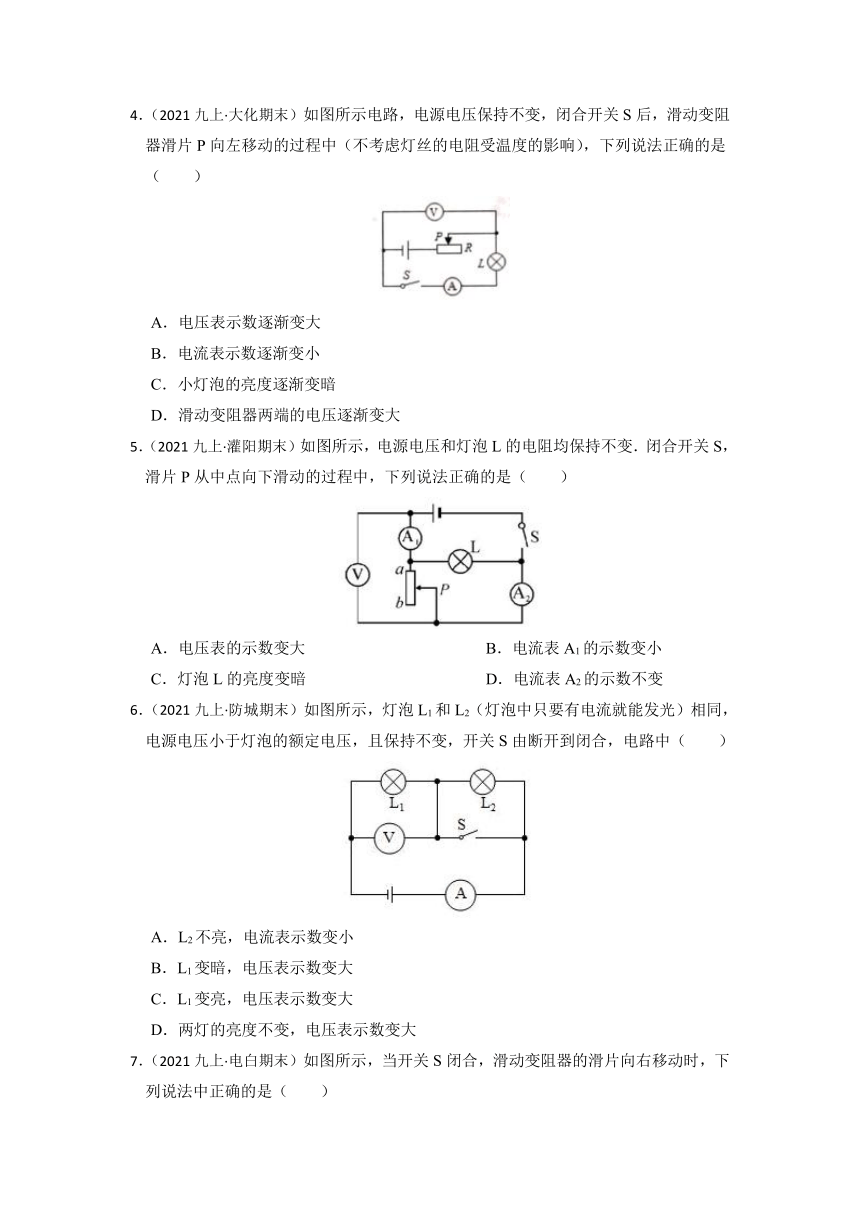

4．（2021九上·大化期末）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（ ）
A．电压表示数逐渐变大
B．电流表示数逐渐变小
C．小灯泡的亮度逐渐变暗
D．滑动变阻器两端的电压逐渐变大
5．（2021九上·灌阳期末）如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（ ）
A．电压表的示数变大 B．电流表A1的示数变小
C．灯泡L的亮度变暗 D．电流表A2的示数不变
6．（2021九上·防城期末）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由断开到闭合，电路中（ ）
A．L2不亮，电流表示数变小
B．L1变暗，电压表示数变大
C．L1变亮，电压表示数变大
D．两灯的亮度不变，电压表示数变大
7．（2021九上·电白期末）如图所示，当开关S闭合，滑动变阻器的滑片向右移动时，下列说法中正确的是（ ）

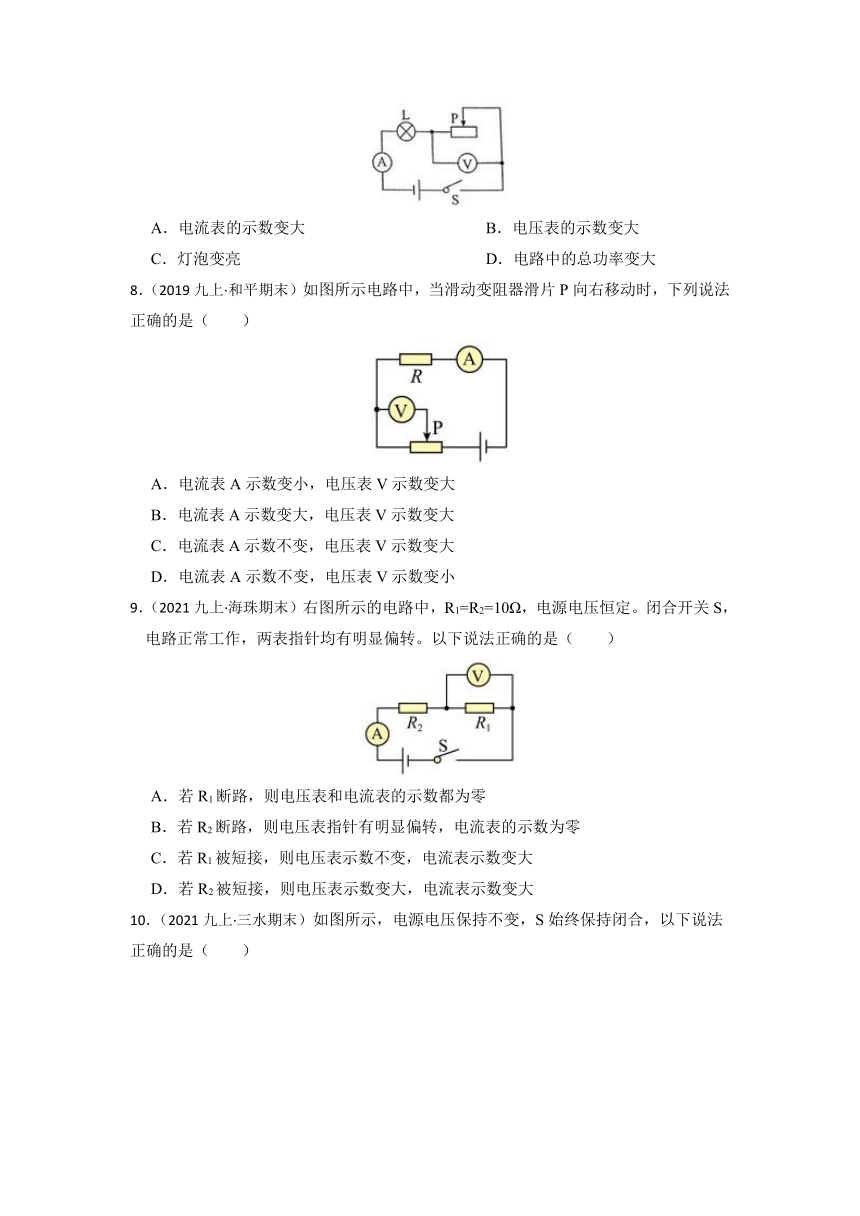

A．电流表的示数变大 B．电压表的示数变大
C．灯泡变亮 D．电路中的总功率变大
8．（2019九上·和平期末）如图所示电路中，当滑动变阻器滑片P向右移动时，下列说法正确的是（ ）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变大，电压表V示数变大
C．电流表A示数不变，电压表V示数变大
D．电流表A示数不变，电压表V示数变小
9．（2021九上·海珠期末）右图所示的电路中，R1=R2=10Ω，电源电压恒定。闭合开关S，电路正常工作，两表指针均有明显偏转。以下说法正确的是（ ）
A．若R1断路，则电压表和电流表的示数都为零
B．若R2断路，则电压表指针有明显偏转，电流表的示数为零
C．若R1被短接，则电压表示数不变，电流表示数变大
D．若R2被短接，则电压表示数变大，电流表示数变大
10．（2021九上·三水期末）如图所示，电源电压保持不变，S始终保持闭合，以下说法正确的是（ ）
A．若滑片不动，闭合S1，电流表A示数不变
B．若滑片不动，闭合S1，电压表示数变大
C．S1断开，若滑动变阻器滑片向右滑动，电流表A1示数变小
D．S1断开，若滑动变阻器滑片向右滑动，电压表和电流表A1的比值变小
11．（2021·漳州模拟）如图电路，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，甲、乙两表示数变化分别是（ ）
A．变小、不变 B．变大、变大 C．不变、变大 D．变大、变小
12．（2021·宣城模拟）如图所示的电路中，电源电压不变，闭合开关，滑片从最左端向右移动的过程中（保证各元件安全），下列说法正确的是：（ ）
A．电流表示数变大，电流表示数不变
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的乘积不变
D．电压表示数与电流表示数的比值变小

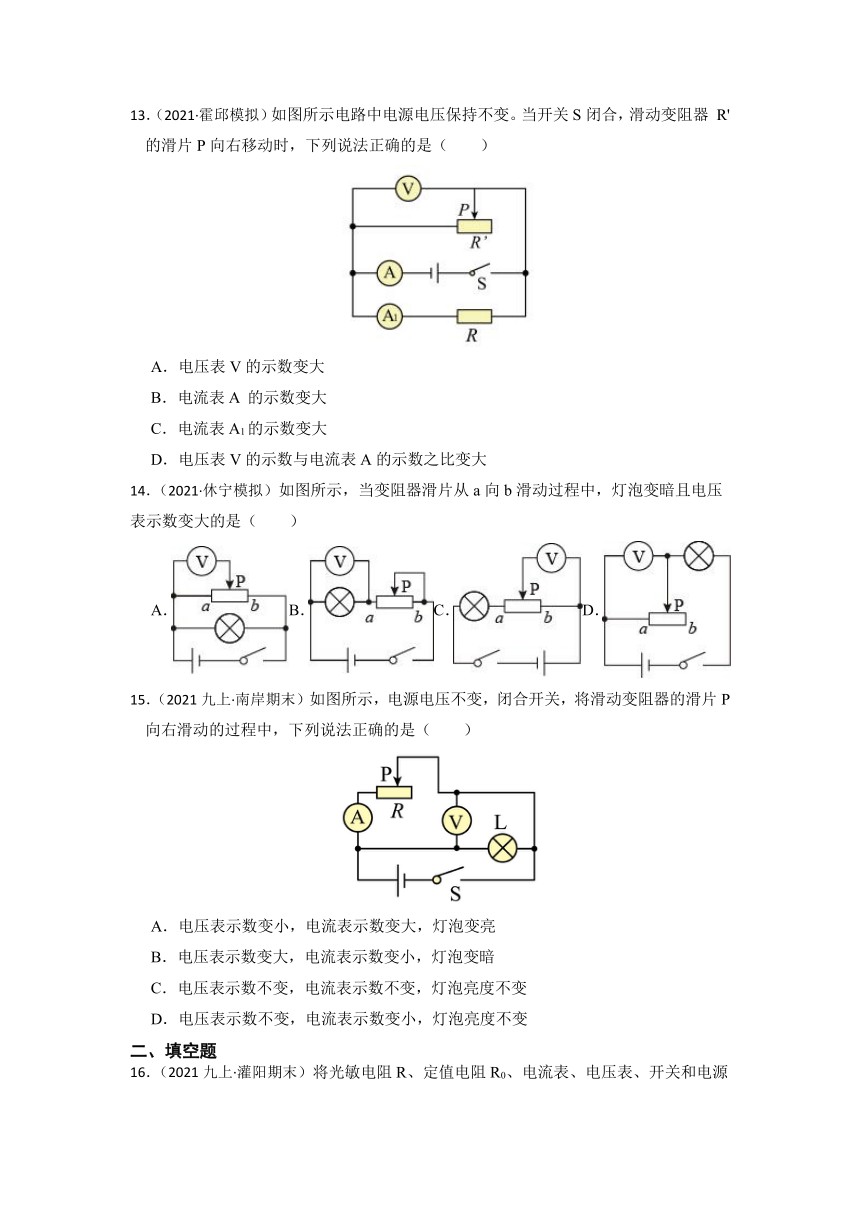

13．（2021·霍邱模拟）如图所示电路中电源电压保持不变。当开关S闭合，滑动变阻器 R'的滑片P向右移动时，下列说法正确的是（ ）
A．电压表V的示数变大
B．电流表A 的示数变大
C．电流表A1的示数变大
D．电压表V的示数与电流表A的示数之比变大
14．（2021·休宁模拟）如图所示，当变阻器滑片从a向b滑动过程中，灯泡变暗且电压表示数变大的是（ ）
A．B．C．D．
15．（2021九上·南岸期末）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（ ）
A．电压表示数变小，电流表示数变大，灯泡变亮
B．电压表示数变大，电流表示数变小，灯泡变暗
C．电压表示数不变，电流表示数不变，灯泡亮度不变
D．电压表示数不变，电流表示数变小，灯泡亮度不变
二、填空题
16．（2021九上·灌阳期末）将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，则电流表的示数 （选填“增大”、 “减小”或“不变”），电压表的示数 （选填“增大”、“减小”或“不变”）
17．（2021九上·电白期末）如图是小梅同学设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻当风吹来时，使B向左移动，风力减小时，弹簧又把B推向右端。当闭合开关S，风力增大时，电阻R2的阻值将 ，电流表示数将 ，电压表示数将 。（均选填“变大”“变小”或“不变”）
18．（2021九上·揭西期末）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 ，电流表A2的示数将 ，电压表V的示数与电流表A2的示数之比将 。（三个空均选填“变大”、“变小”或“不变”）
19．（2021九上·苍溪期末）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值越 ，油箱内油量越 。
20．（2021九上·西宁期末）在如图所示的电路中，电源电压保持不变，当电键S由断开变为闭合时，电流表的示数将 ，电压表的示数将 。（均选填“变大”、“不变”或“变小”）
21．（2021九上·九台期末）有些门店当有顾客进门时，便有“欢迎光临”的电子声音发出，这是利用如图的带光敏电阻的监控装置，R1为光敏电阻，当光照强度增大时其阻值变小，R2为定值电阻，电源电压不变，当有顾客经过通道遮蔽光线时，R2两端电压 ，通过R1的电流 （均填变化情况）。
22．（2021九上·双辽期末）如图所示，电源电压不变，开关S由断开到闭合，电流表示数 ，电压表与电流表示数的比值 。（选填“变大”“不变”或“变小”）
23．（2021·广汉模拟）如右图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的滑片P是杠杆的一端，随着浮球的位置改变而滑动，则油量表由 （选填“电流表”或“电压表”）改装而成，油位越高，R两端的电压越 （选填“大”或“小”）
24．（2021·和平模拟）在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时，电压表V1的示数 ，电压表V2和电流表A的示数之比 （以上两空均选填“变大”、“变小”或“不变”）。
25．（2021·黑山模拟）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电压表的示数 ，电压表示数与电流表示数之比 。（两空均选填“变大”、“变小”或“不变”）
26．（2021·澄海模拟）如图所示，开关闭合后。当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中电流表示数 ，电压表示数 ，电路的总功率 。（以上三空选填：“变大”“变小”或“不变”）
27．（2021·南海模拟）如图所示是杨辉同学设计的电子压力计，其中弹簧上端和滑动变阻器的滑片P固定在一起。闭合开关后，当压力增大时，电流表的示数 ，电压表的示数 （前两空选填“变大”“变小”或“不变”）。若把电压表的表盘改成压力计时，刻度值是 的（选填“均匀”或“不均匀”）。
28．（2021九上·抚松期末）我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图乙所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图丙所示。当接通电源时，酒精浓度越大，电阻R越 ，电流越 ，这时电压表和电流表的比值 （填“变大”、“变小”或“不变”）。
29．（2021九上·抚松期末）如图7所示的电路中，电源电压保持不变，S断开时，电灯L正常发光。当S闭合时，电灯L （填“能”或者“不能”）正常发光，图中电流表的示数将 （填“增大”、“减小”或“不变”。下同），电压表的示数将 。
30．（2021·日照）如图所示电路，电源电压保持不变，闭合开关S，电压表测 两端的电压；当R2的滑片P向右移动时，电流表的示数将 （填“变大”“变小”或“不变”）。
答案解析部分
1．【答案】D2．【答案】A3．【答案】B4．【答案】A5．【答案】B6．【答案】C
7．【答案】B8．【答案】C9．【答案】D10．【答案】D11．【答案】A12．【答案】A
13．【答案】D14．【答案】D15．【答案】D
16．【答案】增大；减小
17．【答案】变小；变大；变小
18．【答案】不变；变小；变大
19．【答案】大；少
20．【答案】变大；变大
21．【答案】变小；变小
22．【答案】不变；不变
23．【答案】电压表；大
24．【答案】不变；变大
25．【答案】变大；不变
26．【答案】变小；变大；变小
27．【答案】不变；变小；均匀
28．【答案】小；大；不变
29．【答案】能；增大；不变
30．【答案】R1；变小
