2022年浙江省科学中考二轮复习微专题 电学 欧姆定律的计算与应用（含答案）

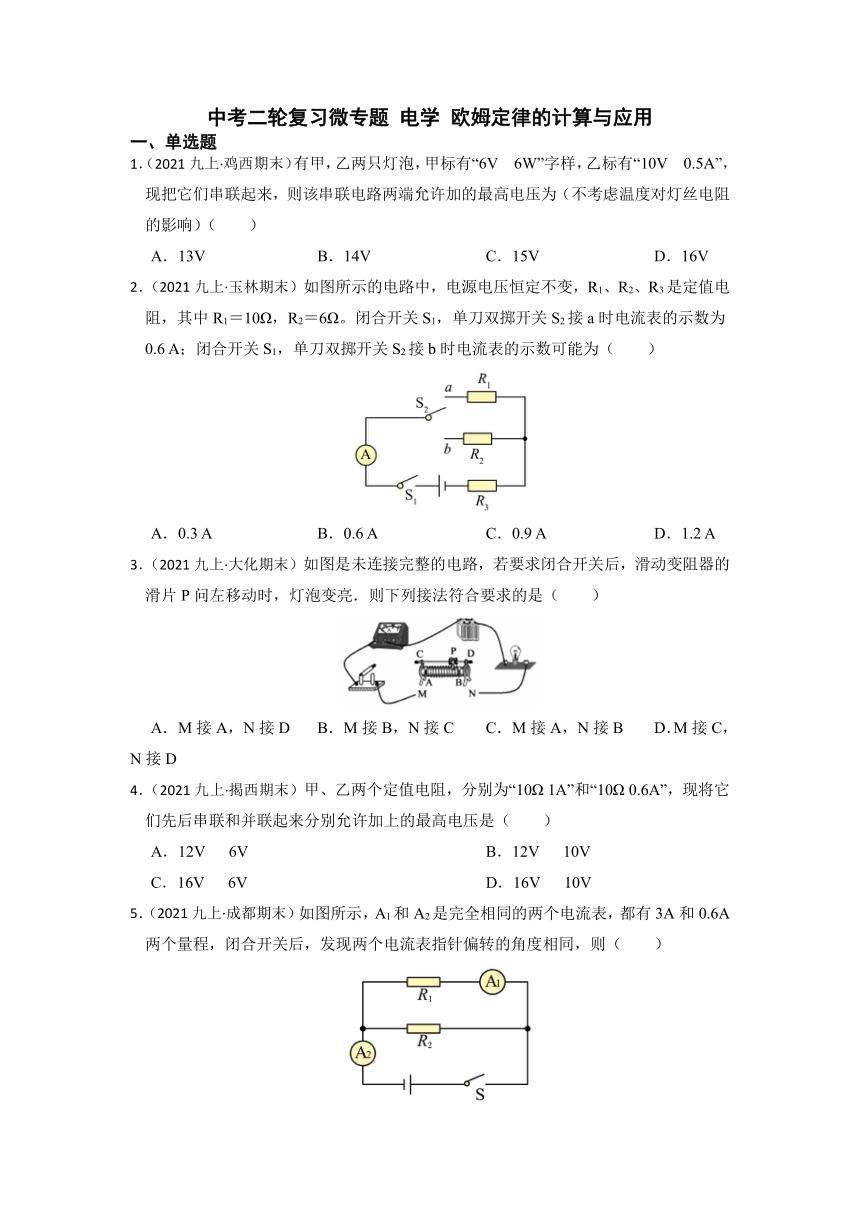

中考二轮复习微专题 电学 欧姆定律的计算与应用
一、单选题
1．（2021九上·鸡西期末）有甲，乙两只灯泡，甲标有“6V　6W”字样，乙标有“10V　0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯丝电阻的影响）（　　）
A．13V B．14V C．15V D．16V
2．（2021九上·玉林期末）如图所示的电路中，电源电压恒定不变，R1、R2、R3是定值电阻，其中R1＝10Ω，R2＝6Ω。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A；闭合开关S1，单刀双掷开关S2接b时电流表的示数可能为（　　）
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
3．（2021九上·大化期末）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮．则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
4．（2021九上·揭西期末）甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（　　）
A．12V 6V B．12V 10V
C．16V 6V D．16V 10V
5．（2021九上·成都期末）如图所示，A1和A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（　　）
A．R1∶R2=1∶5 B．R1∶R2=5∶1 C．R1∶R2=1∶4 D．R1∶R2=4∶1

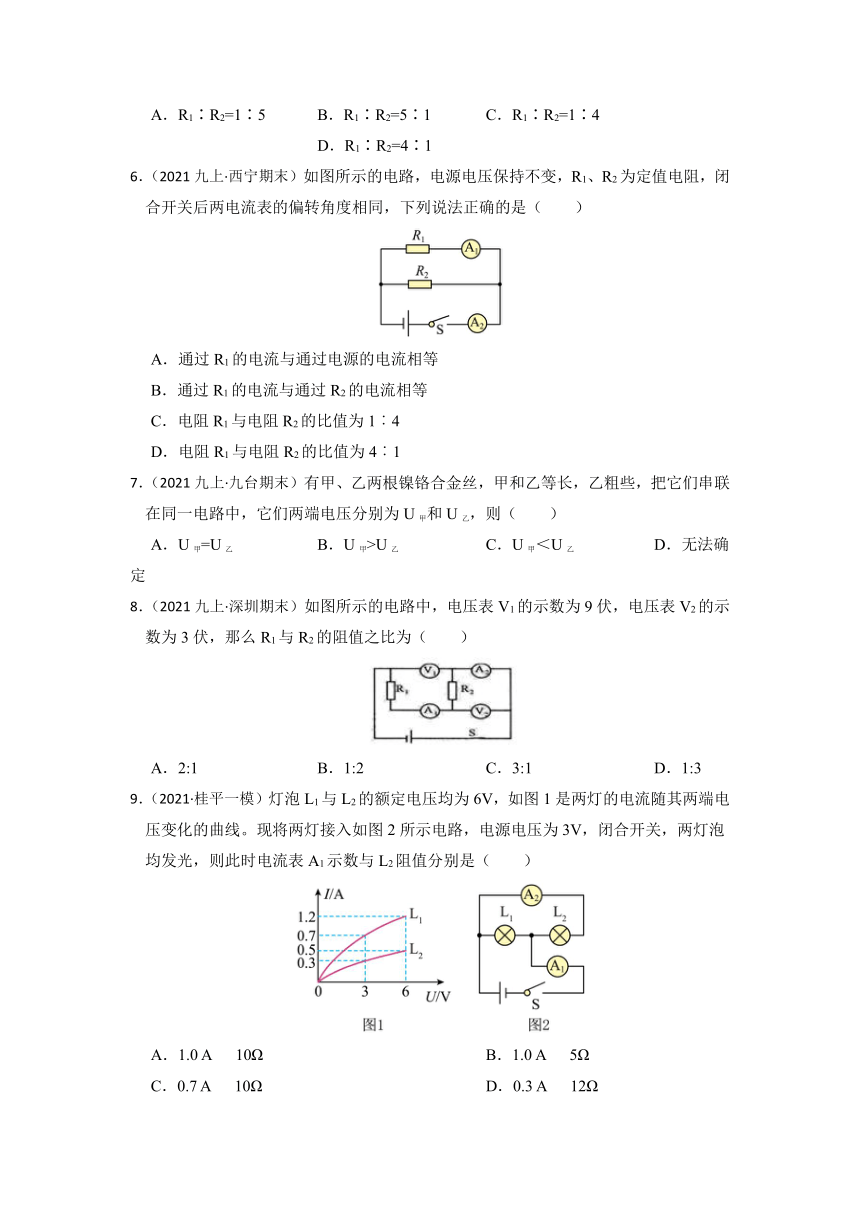

6．（2021九上·西宁期末）如图所示的电路，电源电压保持不变，R1、R2为定值电阻，闭合开关后两电流表的偏转角度相同，下列说法正确的是（　　）
A．通过R1的电流与通过电源的电流相等
B．通过R1的电流与通过R2的电流相等
C．电阻R1与电阻R2的比值为1︰4
D．电阻R1与电阻R2的比值为4︰1
7．（2021九上·九台期末）有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们串联在同一电路中，它们两端电压分别为U甲和U乙，则（　　）
A．U甲=U乙 B．U甲>U乙 C．U甲＜U乙 D．无法确定
8．（2021九上·深圳期末）如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（　　）
A．2:1 B．1:2 C．3:1 D．1:3
9．（2021·桂平一模）灯泡L1与L2的额定电压均为6V，如图1是两灯的电流随其两端电压变化的曲线。现将两灯接入如图2所示电路，电源电压为3V，闭合开关，两灯泡均发光，则此时电流表A1示数与L2阻值分别是（　　）
A．1.0 A 10Ω B．1.0 A 5Ω
C．0.7 A 10Ω D．0.3 A 12Ω

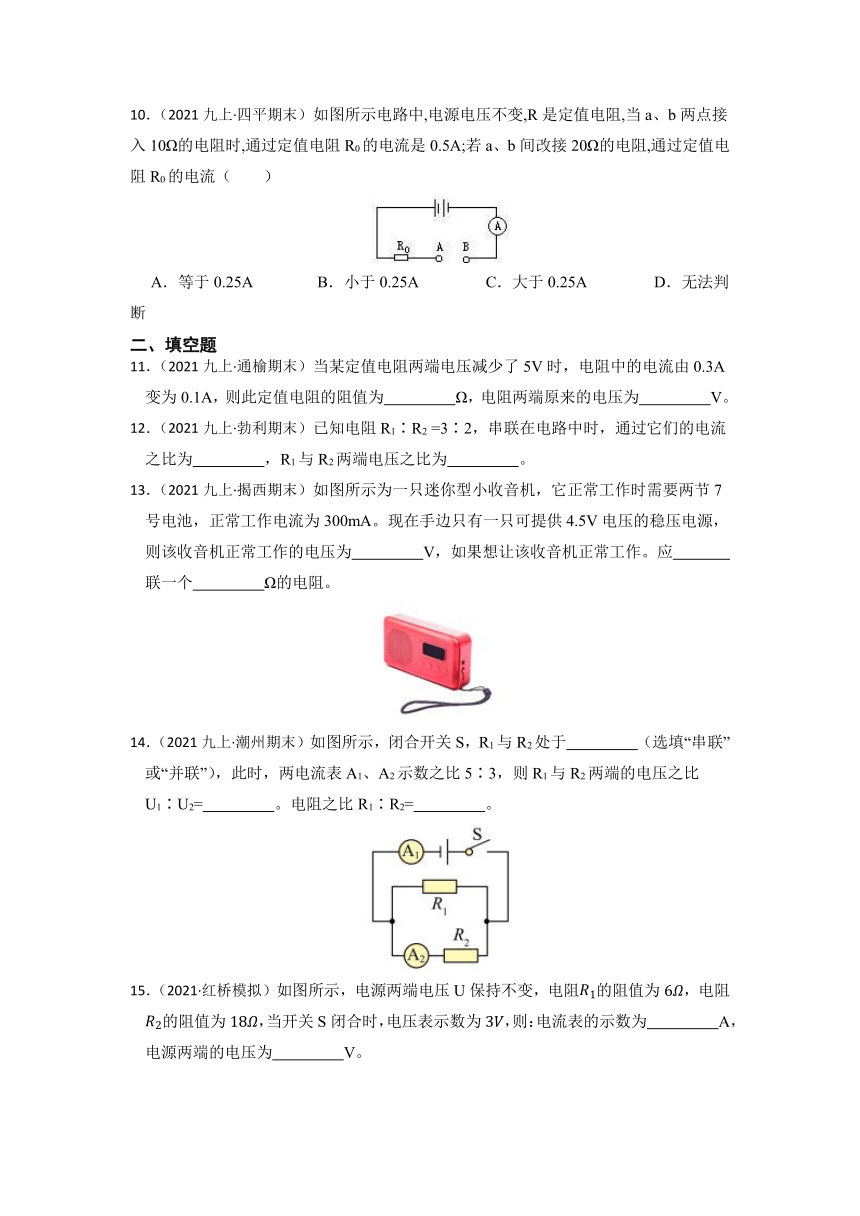

10．（2021九上·四平期末）如图所示电路中,电源电压不变,R是定值电阻,当a、b两点接入10Ω的电阻时,通过定值电阻R0的电流是0.5A;若a、b间改接20Ω的电阻,通过定值电阻R0的电流（　　）
A．等于0.25A B．小于0.25A C．大于0.25A D．无法判断
二、填空题
11．（2021九上·通榆期末）当某定值电阻两端电压减少了5V时，电阻中的电流由0.3A变为0.1A，则此定值电阻的阻值为　 　Ω，电阻两端原来的电压为　 　V。
12．（2021九上·勃利期末）已知电阻R1∶R2 =3∶2，串联在电路中时，通过它们的电流之比为　 　，R1与R2两端电压之比为　 　。
13．（2021九上·揭西期末）如图所示为一只迷你型小收音机，它正常工作时需要两节7号电池，正常工作电流为300mA。现在手边只有一只可提供4.5V电压的稳压电源，则该收音机正常工作的电压为　 　V，如果想让该收音机正常工作。应　 　联一个　 　Ω的电阻。
14．（2021九上·潮州期末）如图所示，闭合开关S，R1与R2处于　 　（选填“串联”或“并联”），此时，两电流表A1、A2示数之比5∶3，则R1与R2两端的电压之比U1∶U2=　 　。电阻之比R1∶R2=　 　。
15．（2021·红桥模拟）如图所示，电源两端电压U保持不变，电阻的阻值为，电阻的阻值为，当开关S闭合时，电压表示数为，则：电流表的示数为　 　A，电源两端的电压为　 　V。

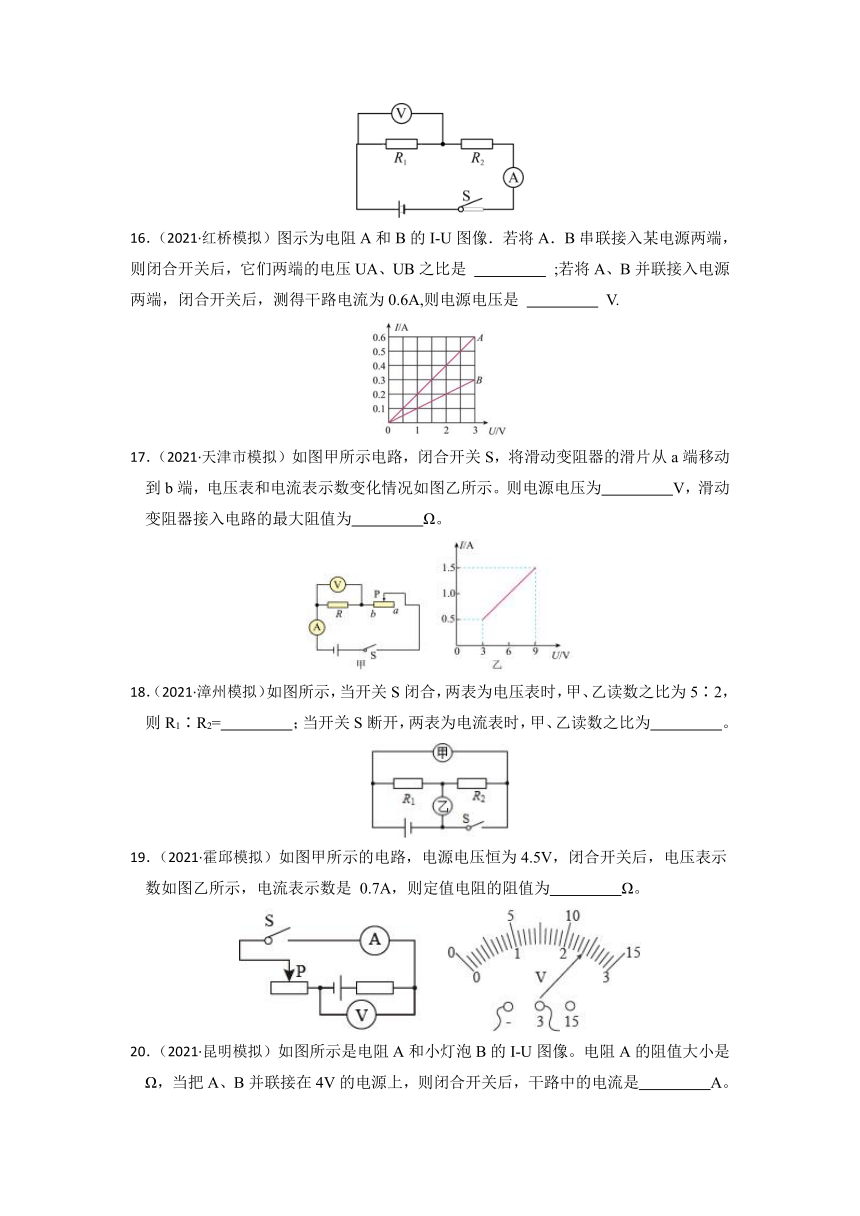

16．（2021·红桥模拟）图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 　 　 ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 　 　 V.
17．（2021·天津市模拟）如图甲所示电路，闭合开关S，将滑动变阻器的滑片从a端移动到b端，电压表和电流表示数变化情况如图乙所示。则电源电压为　 　V，滑动变阻器接入电路的最大阻值为　 　Ω。
18．（2021·漳州模拟）如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为5∶2，则R1∶R2=　 　；当开关S断开，两表为电流表时，甲、乙读数之比为　 　。
19．（2021·霍邱模拟）如图甲所示的电路，电源电压恒为4.5V，闭合开关后，电压表示数如图乙所示，电流表示数是 0.7A，则定值电阻的阻值为　 　Ω。
20．（2021·昆明模拟）如图所示是电阻A和小灯泡B的I-U图像。电阻A的阻值大小是　 　Ω，当把A、B并联接在4V的电源上，则闭合开关后，干路中的电流是　 　A。
三、计算题
21．（2021九上·浈江期末）如图 所示电路，电源电压U为6V，。闭合开关后，电路中电流为0.1A。求：
（1）两端的电压；
（2）的阻值。
22．（2021九上·电白期末）如图所示是小明同学设计用铅笔芯制作的模拟调光灯。电源电压保持3V不变，闭合开关后，最右端的金属夹子滑到最左端时，电压表的示数从0.5V上升到3V，电流表的示数对应从0.1A上升到0.24A。请计算：
（1）电灯最亮时，灯丝电阻是多少？
（2）铅笔芯全部连入电路的电阻是多少？
23．（2021九上·苍溪期末）如图所示，电路中电源电压为6V不变，定值电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为0.9A。求：
（1）只闭合S1时，R1的电流；
（2）R2的阻值。
24．（2021九上·西宁期末）如图所示的电路中，已知电阻R1的阻值为20Ω，假定电源电压保持不变。只闭合开关S时电流表的示数为0.15A；开关S和S1均闭合时电流表的示数为0.21A。
（1）求电源电压U的大小；
（2）求电阻R2的阻值。
25．（2021九上·吉林期末）如图所示电路，电源电压不变，R1=10Ω，R2=20Ω，D是干路上的一点，闭合开关S，电流表的示数为0.2A，求：
（1）电源电压；
（2）通过D点的电流ID。
答案解析部分
1．【答案】A2．【答案】C3．【答案】A4．【答案】A5．【答案】D6．【答案】D
7．【答案】B8．【答案】A9．【答案】A10．【答案】C
11．【答案】25；7.5
12．【答案】1∶1；3∶2
13．【答案】3；串；5
14．【答案】并联；1:1；3:2
15．【答案】0.5；12
16．【答案】1:2；2
17．【答案】9；12
18．【答案】3∶2；3∶5
19．【答案】3
20．【答案】10；0.65
21．【答案】（1）解：两端的电压
答：两端的电压为1.5V；
（2）解：的电压为
的阻值
答：的阻值。
22．【答案】（1）解：最亮时，灯泡两端电压为3V，电流为0.24A，由欧姆定律可得
答：电灯最亮时，灯丝电阻是；
（2）解：当铅笔芯全部接入电路中，灯泡最暗，此时铅笔芯两端电压为
此时电路中的电流为0.1A，由欧姆定律可得
答：铅笔芯全部连入电路的电阻是。
23．【答案】（1）解：只闭合S1时，电路中只有电阻R1，R1的电压等于电源电压U1=U=6V
只闭合S1时，R1的电流
答：只闭合S1时，R1的电流为0.6A；
（2）解：同时闭合S1和S2，R1和R1并联，电流表测干路电流，通过R2的电流
电阻R2的阻值
答：R2的阻值为。
24．【答案】（1）解：设只闭合开关S时电流表的示数为I1，等效电路图如图甲所示
则
答：求电源电压为3V；
（2）解：开关S和S1均闭合时，两个电阻并联，通过电阻R1的电流仍为I1，等效电路图如图乙所示
则通过电阻R2的电流
所以
答：电阻R2的阻值是50Ω。
25．【答案】（1）解：电源电压
答：电源电压为2V；
（2）解：通过电阻R2的电流
所以通过D点的电流
答：通过D点的电流为0.3A。
