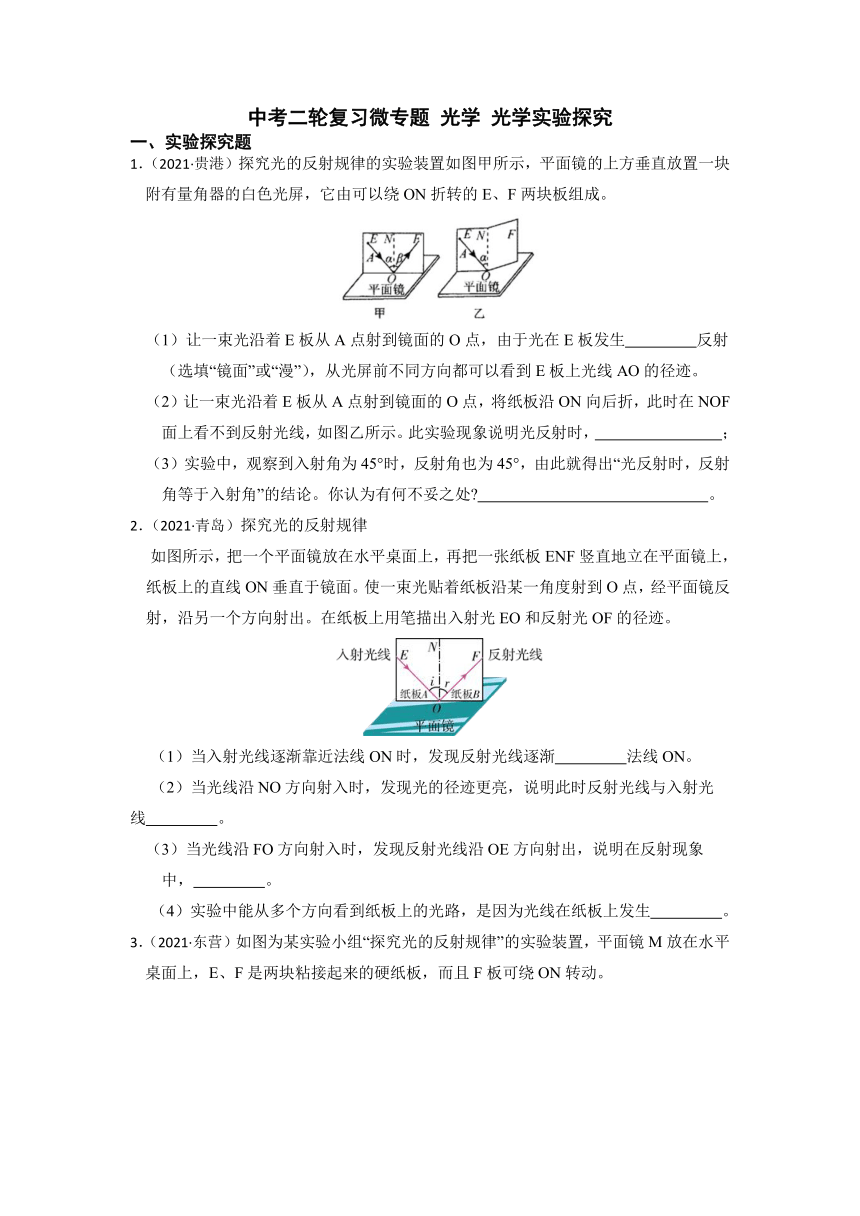

中考二轮复习微专题 光学 光学实验探究
一、实验探究题
1．（2021·贵港）探究光的反射规律的实验装置如图甲所示，平面镜的上方垂直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
（1）让一束光沿着E板从A点射到镜面的O点，由于光在E板发生 反射（选填“镜面”或“漫”），从光屏前不同方向都可以看到E板上光线AO的径迹。
（2）让一束光沿着E板从A点射到镜面的O点，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明光反射时， ；
（3）实验中，观察到入射角为45°时，反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论。你认为有何不妥之处 。
2．（2021·青岛）探究光的反射规律
如图所示，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。使一束光贴着纸板沿某一角度射到O点，经平面镜反射，沿另一个方向射出。在纸板上用笔描出入射光EO和反射光OF的径迹。
（1）当入射光线逐渐靠近法线ON时，发现反射光线逐渐 法线ON。
（2）当光线沿NO方向射入时，发现光的径迹更亮，说明此时反射光线与入射光线 。
（3）当光线沿FO方向射入时，发现反射光线沿OE方向射出，说明在反射现象中， 。
（4）实验中能从多个方向看到纸板上的光路，是因为光线在纸板上发生 。

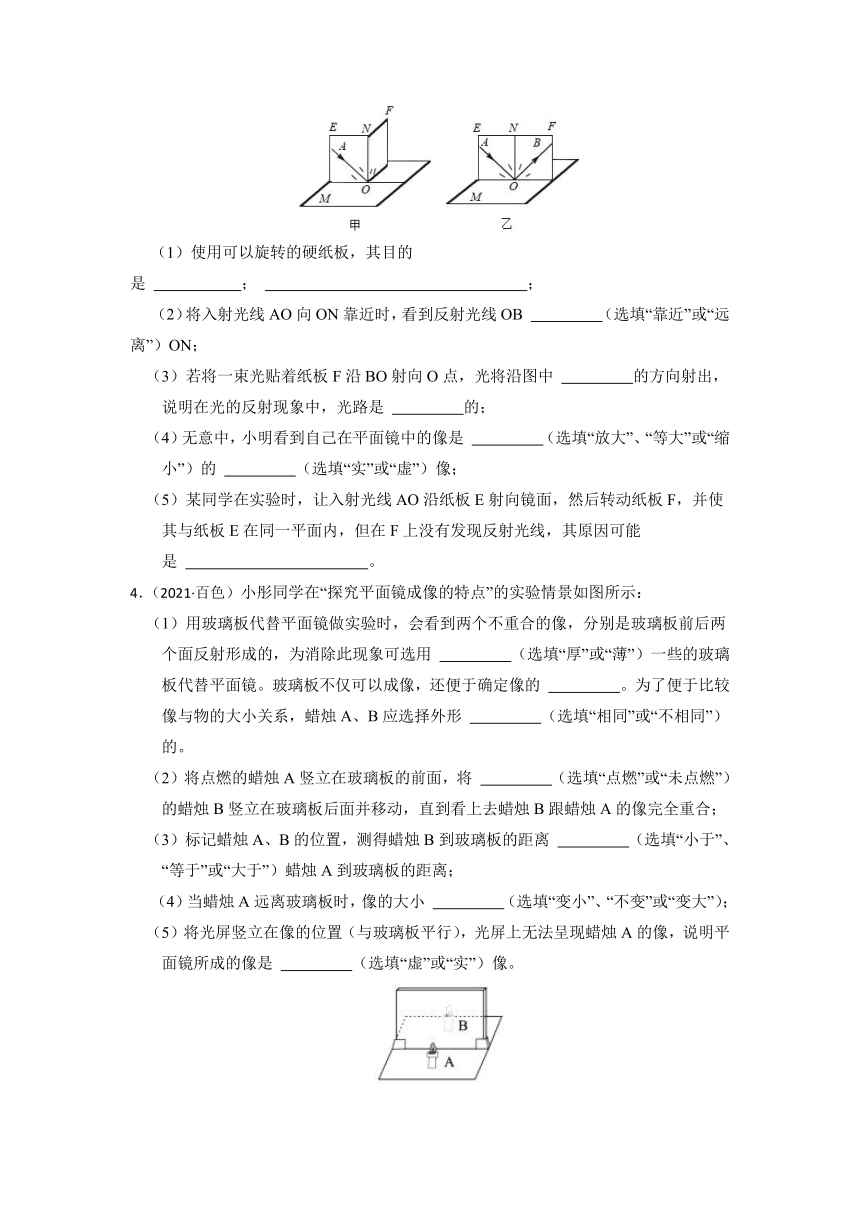

3．（2021·东营）如图为某实验小组“探究光的反射规律”的实验装置，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，而且F板可绕ON转动。
（1）使用可以旋转的硬纸板，其目的是 ； ；
（2）将入射光线AO向ON靠近时，看到反射光线OB （选填“靠近”或“远离”）ON；
（3）若将一束光贴着纸板F沿BO射向O点，光将沿图中 的方向射出，说明在光的反射现象中，光路是 的；
（4）无意中，小明看到自己在平面镜中的像是 （选填“放大”、“等大”或“缩小”）的 （选填“实”或“虚”）像；
（5）某同学在实验时，让入射光线AO沿纸板E射向镜面，然后转动纸板F，并使其与纸板E在同一平面内，但在F上没有发现反射光线，其原因可能是 。
4．（2021·百色）小彤同学在“探究平面镜成像的特点”的实验情景如图所示：
（1）用玻璃板代替平面镜做实验时，会看到两个不重合的像，分别是玻璃板前后两个面反射形成的，为消除此现象可选用 （选填“厚”或“薄”）一些的玻璃板代替平面镜。玻璃板不仅可以成像，还便于确定像的 。为了便于比较像与物的大小关系，蜡烛A、B应选择外形 （选填“相同”或“不相同”）的。
（2）将点燃的蜡烛A竖立在玻璃板的前面，将 （选填“点燃”或“未点燃”）的蜡烛B竖立在玻璃板后面并移动，直到看上去蜡烛B跟蜡烛A的像完全重合；
（3）标记蜡烛A、B的位置，测得蜡烛B到玻璃板的距离 （选填“小于”、“等于”或“大于”）蜡烛A到玻璃板的距离；
（4）当蜡烛A远离玻璃板时，像的大小 （选填“变小”、“不变”或“变大”）；
（5）将光屏竖立在像的位置（与玻璃板平行），光屏上无法呈现蜡烛A的像，说明平面镜所成的像是 （选填“虚”或“实”）像。

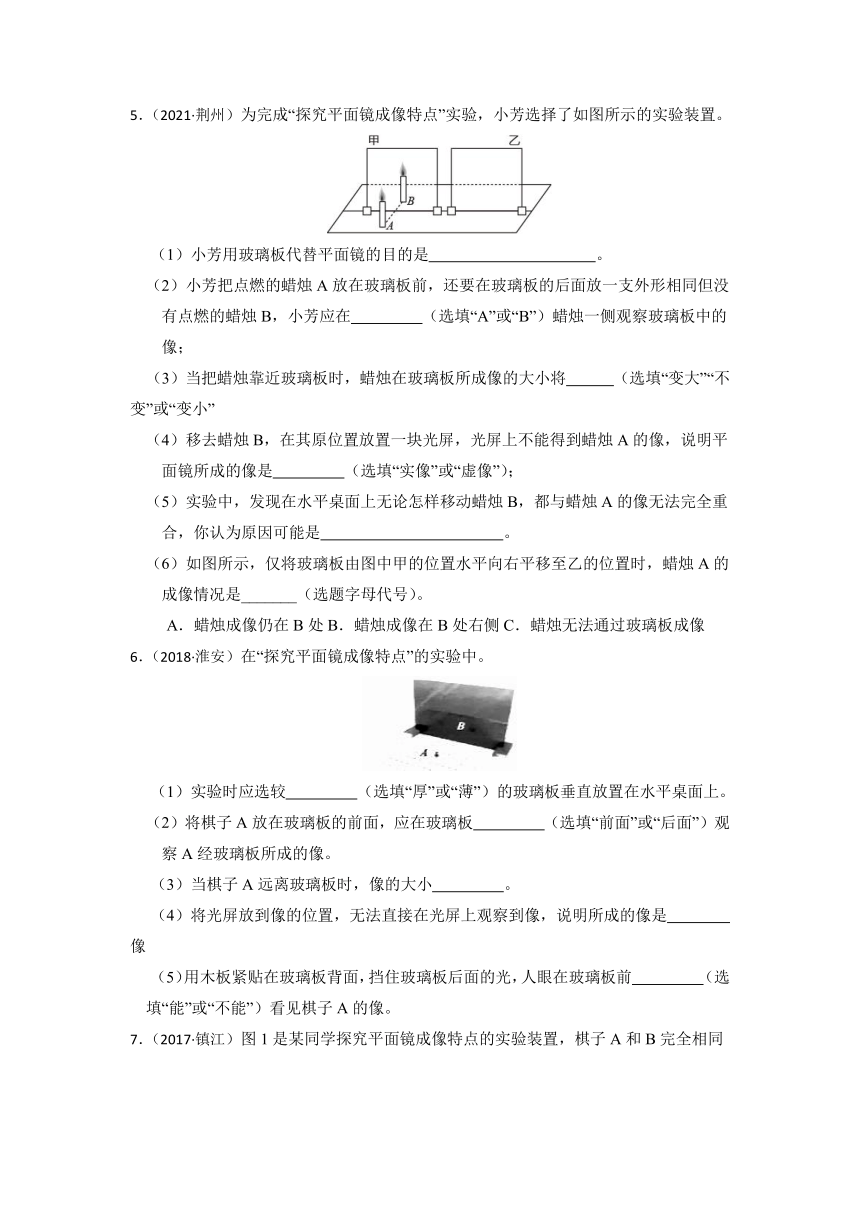

5．（2021·荆州）为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是 。
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在 （选填“A”或“B”）蜡烛一侧观察玻璃板中的像；
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 （选填“变大”“不变”或“变小”
（4）移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是 （选填“实像”或“虚像”）；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是 。
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是_______（选题字母代号）。
A．蜡烛成像仍在B处B．蜡烛成像在B处右侧C．蜡烛无法通过玻璃板成像
6．（2018·淮安）在“探究平面镜成像特点”的实验中。
（1）实验时应选较 （选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。
（2）将棋子A放在玻璃板的前面，应在玻璃板 （选填“前面”或“后面”）观察A经玻璃板所成的像。
（3）当棋子A远离玻璃板时，像的大小 。
（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是 像
（5）用木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前 （选填“能”或“不能”）看见棋子A的像。

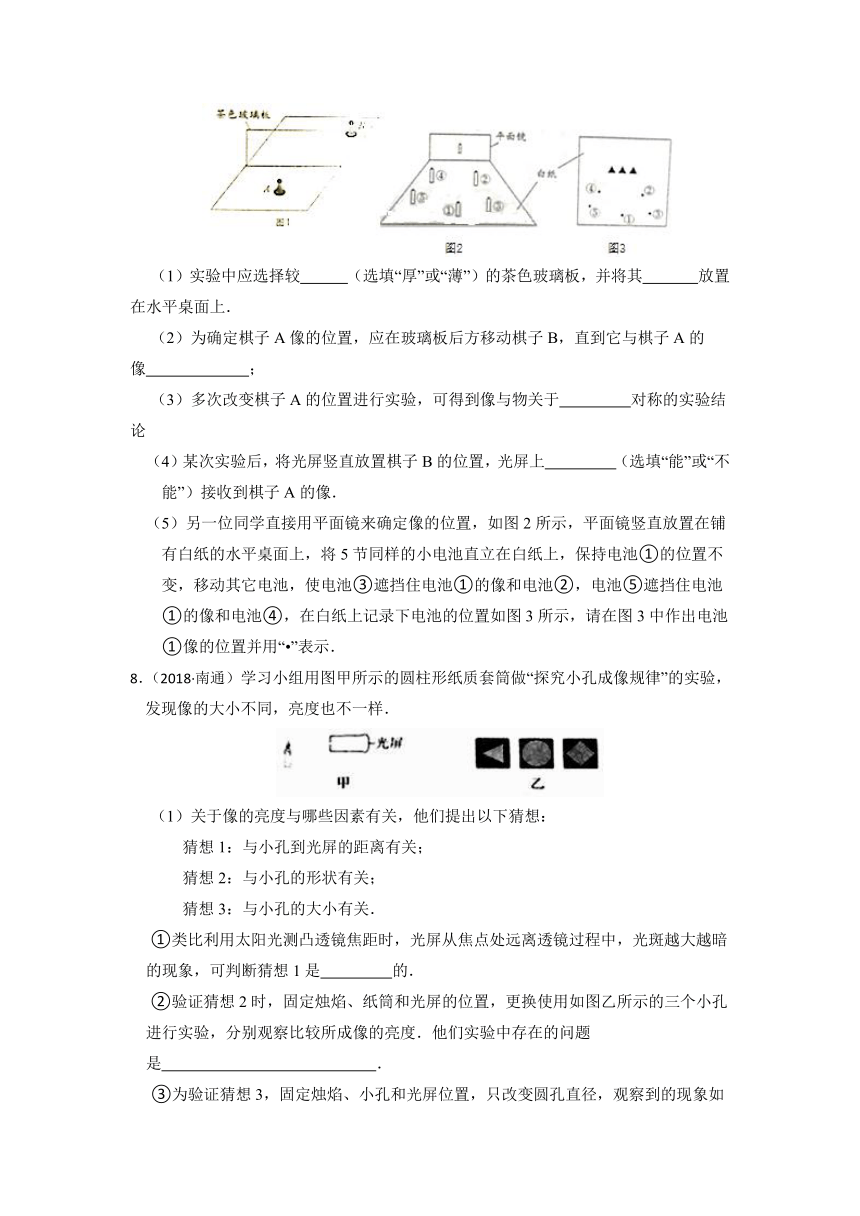

7．（2017·镇江）图1是某同学探究平面镜成像特点的实验装置，棋子A和B完全相同
（1）实验中应选择较 （选填“厚”或“薄”）的茶色玻璃板，并将其 放置在水平桌面上．
（2）为确定棋子A像的位置，应在玻璃板后方移动棋子B，直到它与棋子A的像 ；
（3）多次改变棋子A的位置进行实验，可得到像与物关于 对称的实验结论
（4）某次实验后，将光屏竖直放置棋子B的位置，光屏上 （选填“能”或“不能”）接收到棋子A的像．
（5）另一位同学直接用平面镜来确定像的位置，如图2所示，平面镜竖直放置在铺有白纸的水平桌面上，将5节同样的小电池直立在白纸上，保持电池①的位置不变，移动其它电池，使电池③遮挡住电池①的像和电池②，电池⑤遮挡住电池①的像和电池④，在白纸上记录下电池的位置如图3所示，请在图3中作出电池①像的位置并用“ ”表示．
8．（2018·南通）学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．
（1）关于像的亮度与哪些因素有关，他们提出以下猜想：
猜想1：与小孔到光屏的距离有关；
猜想2：与小孔的形状有关；
猜想3：与小孔的大小有关．
①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是 的．
②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是 ．
③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．
实验现象表明：在小孔成像清晰时， ．
（2）学习小组对像的清晰度与亮度问题作进一步探究．
①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是 ．
②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要 （选填“大”或“小”）．
③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是 的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度 ，像的大小 ．
9．（2020·淮安）在“探究平面镜成像特点”的实验中：
（1）用玻璃板代替平面镜是为了 ；
（2）如图甲所示，在竖直的玻璃板前点燃蜡烛A，将 （选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与A在平面镜中所成的像重合，此现象表明像与物的 ；
（3）经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置如图乙所示，沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，表明像与物到镜面的 ；
（4）将光屏竖直放到蜡烛B的位置，不能在光屏上直接观察到蜡烛A所成的像，说明所成的像是 像。
10．（2018·扬州）在“探究平面镜成像的特点”试验中，
（1）实验室提供茶色玻璃板、透明玻璃板、两支相同的蜡烛和两只相同的棋子，应选 作为平面镜，且厚度要 （厚/薄）．小华选择两支蜡烛，小明选择两只棋子，请针对其中一 位同学，说出他选择的理由 ．
（2）如图，蜡烛放在画有方格的平板上，像的位置在 （A/B/C/D），在该位置放一光屏，屏上 （能/不能）承接到像，说明平面镜成的像是 像．
11．（2021·泰州）小明在做模拟“视力的缺陷与矫正”的实验中。
（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为 cm。
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸透镜的 ，然后将蜡烛移动到光具座的35cm刻度线处，并移动光屏，直到光屏上得到烛焰清晰的倒立、 的实像，日常生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的。
（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向 （选填“靠近”或“远离”）透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的 （选填“前方”或“后方”）。
12．（2021·苏州）用蜡烛、凸透镜、光屏在光具座上进行”探究凸透镜成像规律”的实验，
（1）当蜡烛，凸透镜，光屏在光具座标尺上位置如图时，在光屏上能成 、缩小的实像，生活中的 （照相机/放大镜/幻灯机）就是利用这个原理制成的；
（2）这个凸透镜的焦距可能是________；
A．8cm B．12cm C．16cm D．20cm
（3）若仅将图中凸透镜移动到刻度值为 cm处，光屏上可再次呈现一个清晰的像；
（4）若仅将图中光屏向右移动一小段距离，在凸透镜和烛焰之间放置一个合适的 （近视/远视）眼镜，可使光屏上再次得到烛焰清晰的像。
13．（2021·宿迁）用如图所示装置探究平面镜成像特点。
（1）将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上 （选填“能”或“不能”）呈现烛焰的像，说明物体通过平面镜成的是 像；
（2）用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向 （选填“左”或“右”）移动，才能在光屏上呈烛焰清晰的像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。
14．（2021·镇江）小林用图甲装置来探究凸透镜成像的规律。
（1）实验前，应调整烛焰和光屏的中心在凸透镜的 上。
（2）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，所成的像是 （填“正立”或“倒立”）的 （填“实”或“虚”）像。
（3）保持凸透镜位置不变，将图甲中蜡烛和光屏的位置互换，此时光屏上所成像的特点与 （填“照相机”“放大镜”或“投影仪”）相同。
（4）小林进行了进一步探究：如图乙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以2cm/s和1cm/s的速度，从图示位置同时匀速向左运动，经过 s，光屏上成清晰 （填“放大”“等大”或“缩小”）的像。
15．（2021·淮安）如图所示，用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）为了使像成在光屏中央，应调节烛焰和光屏的中心位于凸透镜的 上。
（2）如图所示，当蜡烛距离凸透镜15cm时，移动光屏，可在光屏上找到一个清晰的倒立、 （填“放大”“等大”或“缩小”）的实像。在照神相机、投影仪、放大镜中，成像情况与之类似的是 。
（3）当光屏上成清晰的像时，用白纸遮住凸透镜的上半部分，则烛焰的像亮度将 。
16．（2021·扬州）“一双好眼睛，能更好地探索未来”，小丽了解到人眼的晶状体相当于凸透镜，眼睛是如何看清远近不同物体的？她对这一问题产生了浓厚兴趣；
（1）首先用平行光正对凸透镜A照射，如图甲所示，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm；
（2）然后适当调整凸透镜A和光屏的位置，移动蜡烛，使烛焰在光屏上成清晰的像，如图乙所示；接着她将凸透镜A换为焦距稍大的凸透镜B，并保持位置不变，移动蜡烛，使烛焰在光屏上再次成清晰的像，如图丙所示，可见小丽研究的问题是：当凸透镜成实像时保持 距离不变，探究 的关系；
（3）通过探究发现，当人眼观察近处物体时，晶状体的焦距变 。
17．（2020·盐城）小华做“探究凸透镜成像规律”实验：
（1）将平行光 凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为 cm；
（2）将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的 上，这样做目的是使像呈现在 ；
（3）将蜡烛移动到图乙所示位置，需向 侧移动光屏，直至在光屏上找到 的倒立、缩小的实像。
18．（2020·南京）小明做“探究凸透镜成像规律”实验：
（1）调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃；
（2）他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图 ；
（3）凸透镜的焦距可能是______（填字母）；
A．5cm B．8cm C．10cm D．15cm
（4）在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 （选填“丙”或“丁”）的视力缺陷。
19．（2019·南京）用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、 的实像。
（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到 cm刻度线处，可以再次看到清晰的像。
（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向 （选填“左”或“右”，下同）移动才能再次看到清晰的像。
（4）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向 移动，“烛焰尖部”又会变清晰。
20．（2019·南通）小华用同一个凸透镜进行如下探究．
（1）将凸透镜正对太阳，调节凸透镜下方白纸的位置，直至白纸上出现一最小最亮的光斑，实验示意图如图甲所示，则该透镜的焦距为 cm．将发光小灯泡、凸透镜和光屏如图乙放置，光屏上呈现一个圆形光斑，若将光屏向右移动，光斑大小将 ．
（2）凸透镜和光屏的位置如图乙所示，移去小灯泡，将点燃的蜡烛放置于光具座的15cm刻度处，将光屏向 移动一段合适的距离，能在光屏上得到烛焰清晰倒立、 的实像；小华发现屏上的像时而清晰时而模糊，请分析造成这一现象的可能原因： ．
21．（2019·淮安）如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为10cm。
（1）为了便于观察实验现象，实验环境应该 （选填“较亮”或“较暗”）一些。
（2）组装并调整实验器材。使烛焰和光屏的中心位于凸透镜的 上。
（3）如图所示，当蜡烛距离凸透镜40cm时，移动光屏，可在光屏上找到一个清晰的倒立、 （选填“放大”、“等大”或“缩小”）的实像。日常生活中 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的。
（4）将图中的凸透镜换成焦距为30cm的凸透镜，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏， （选填“能”或“不能”）找到某一位置，使像清晰的呈现在光屏上，理由是 。
22．（2019·宿迁）实验空常用蜡烛完成以图光学实验：
（1）图甲为小孔成像示意图，该现象可以用 来解释。
（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为 cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板， （填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向 （选填“左”或“右”）移动适当距离能再次得到清晰的倒立、 的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的 透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
答案解析部分
1．【答案】（1）漫（2）入射光线、法线、反射光线三线在同一个平面内（3）没有多次实验得到普遍规律
2．【答案】（1）靠近（2）重合（3）光路是可逆的（4）漫反射
3．【答案】（1）呈现光路；验证反射光线与入射光线及法线在同一平面内（2）靠近（3）OA；可逆
（4）等大；虚（5）硬纸板没有竖直放置
4．【答案】（1）薄；位置；相同（2）未点燃（3）等于（4）不变（5）虚
5．【答案】（1）便于确定像的位置（2）A（3）不变（4）虚像（5）平面镜与桌面不垂直（6）A
6．【答案】（1）薄（2）前面（3）不变（4）虚（5）能
7．【答案】（1）薄；竖直（2）完全重合（3）镜面（4）不能
（5）解：如图所示：
8．【答案】（1）正确；没有控制小孔的大小相等；小孔越大亮度越亮（2）C；小；缩小；更亮；相等
9．【答案】（1）便于确定像的位置（2）未点燃；大小相等（3）距离相同（4）虚
10．【答案】（1）茶色玻璃板；薄；小华选两只蜡烛，理由是点燃的蜡烛成像更清晰（2）B；不能；虚
11．【答案】（1）10.0（2）主光轴；放大；投影仪（3）靠近；前方
12．【答案】（1）倒立；照相机（2）B（3）40（4）近视
13．【答案】（1）不能；虚（2）左；照相机
14．【答案】（1）主光轴（2）倒立；实（3）照相机（4）5；等大
15．【答案】（1）同一高度（2）放大；投影仪（3）变暗
16．【答案】（1）10.0（2）光屏到凸透镜；远近不同物体成清晰的像与凸透镜焦距（3）短
17．【答案】（1）正对；10.0（2）主光轴；光屏的中央（3）右；烛焰淸晰
18．【答案】（1）需要（2）甲（3）C（4）丁
19．【答案】（1）放大（2）75（3）右（4）左
20．【答案】（1）10.0；不变（2）右；放大；蜡焰在晃动
21．【答案】（1）较暗（2）主光轴（3）缩小；照相机（4）不能；像距大于主光轴的长度
22．【答案】（1）光的直线传播（2）20；能（3）右；放大；凸
