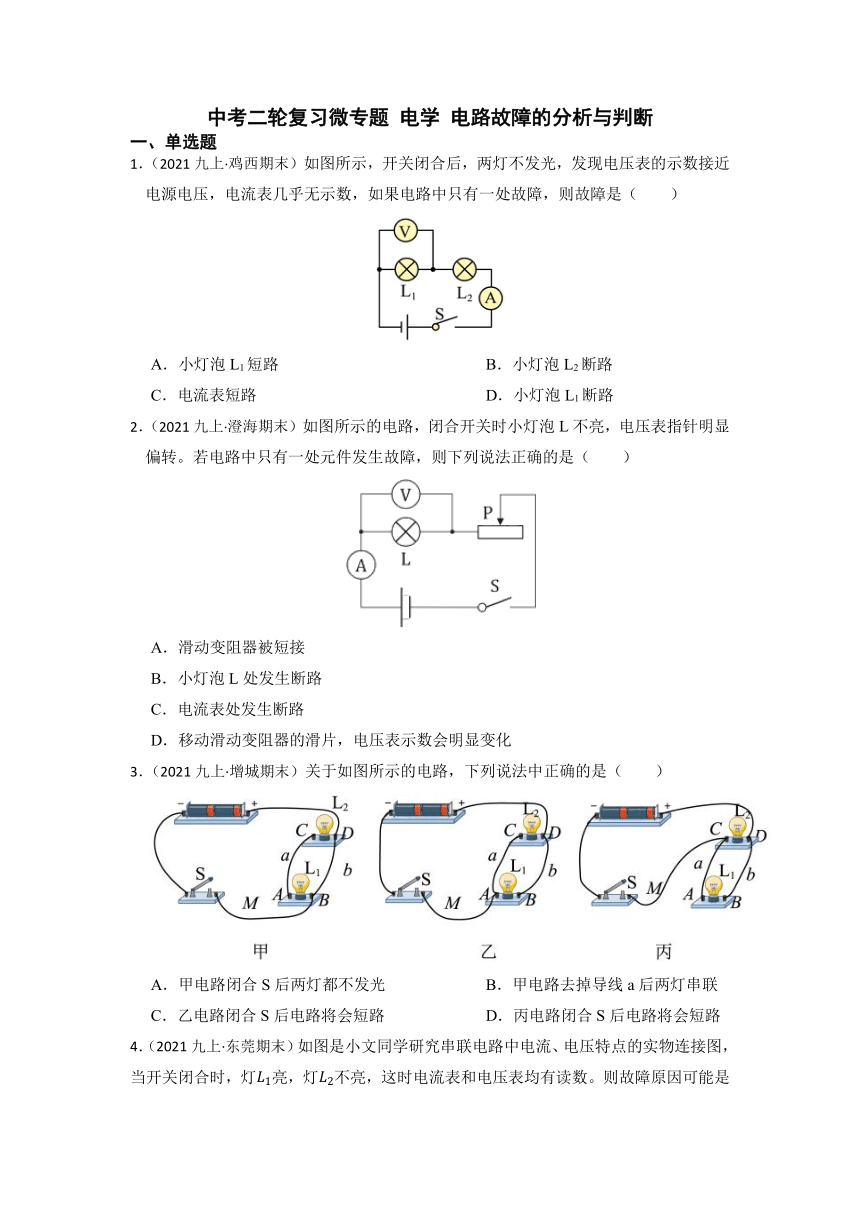

中考二轮复习微专题 电学 电路故障的分析与判断
一、单选题
1．（2021九上·鸡西期末）如图所示，开关闭合后，两灯不发光，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（ ）
A．小灯泡L1短路 B．小灯泡L2断路
C．电流表短路 D．小灯泡L1断路
2．（2021九上·澄海期末）如图所示的电路，闭合开关时小灯泡L不亮，电压表指针明显偏转。若电路中只有一处元件发生故障，则下列说法正确的是（ ）
A．滑动变阻器被短接
B．小灯泡L处发生断路
C．电流表处发生断路
D．移动滑动变阻器的滑片，电压表示数会明显变化
3．（2021九上·增城期末）关于如图所示的电路，下列说法中正确的是（ ）
A．甲电路闭合S后两灯都不发光 B．甲电路去掉导线a后两灯串联
C．乙电路闭合S后电路将会短路 D．丙电路闭合S后电路将会短路

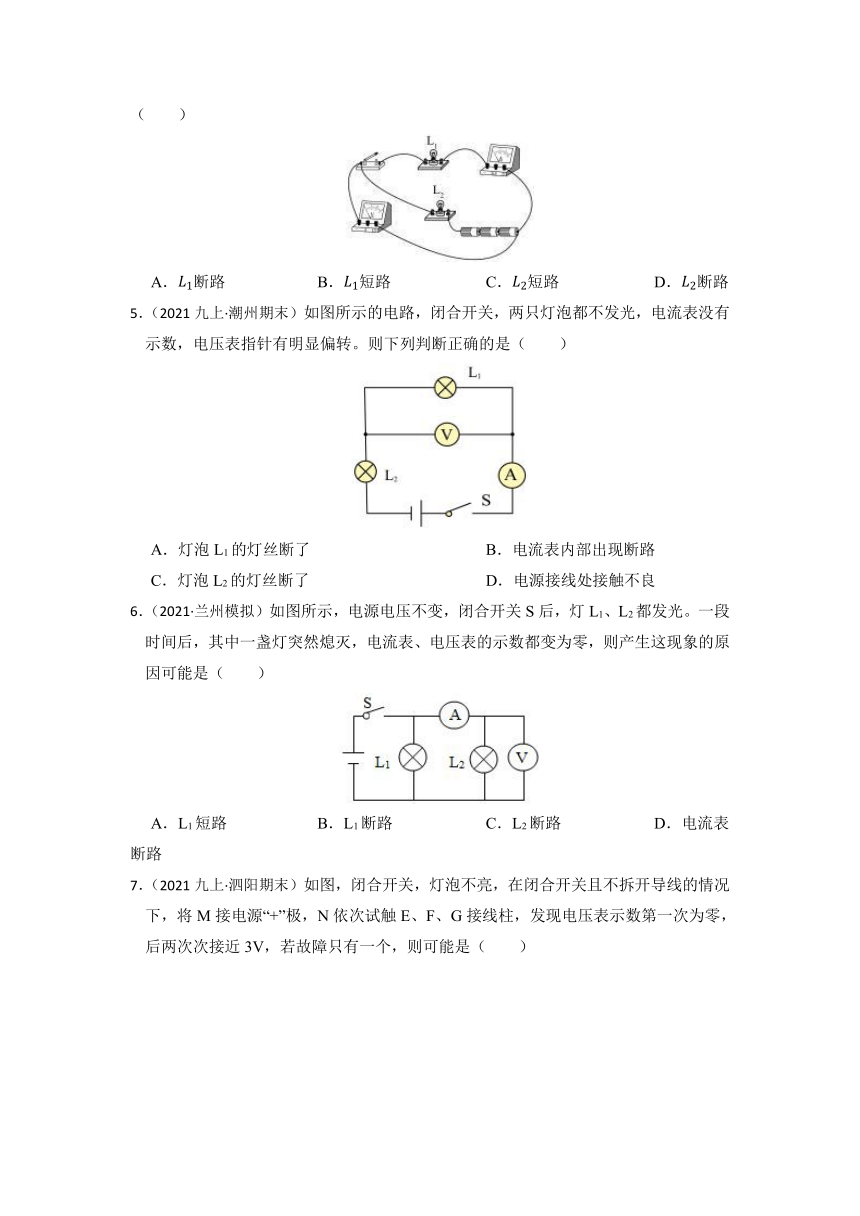

4．（2021九上·东莞期末）如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯亮，灯不亮，这时电流表和电压表均有读数。则故障原因可能是（ ）
A．断路 B．短路 C．短路 D．断路
5．（2021九上·潮州期末）如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（ ）
A．灯泡L1的灯丝断了 B．电流表内部出现断路
C．灯泡L2的灯丝断了 D．电源接线处接触不良
6．（2021·兰州模拟）如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为零，则产生这现象的原因可能是（ ）
A．L1短路 B．L1断路 C．L2断路 D．电流表断路

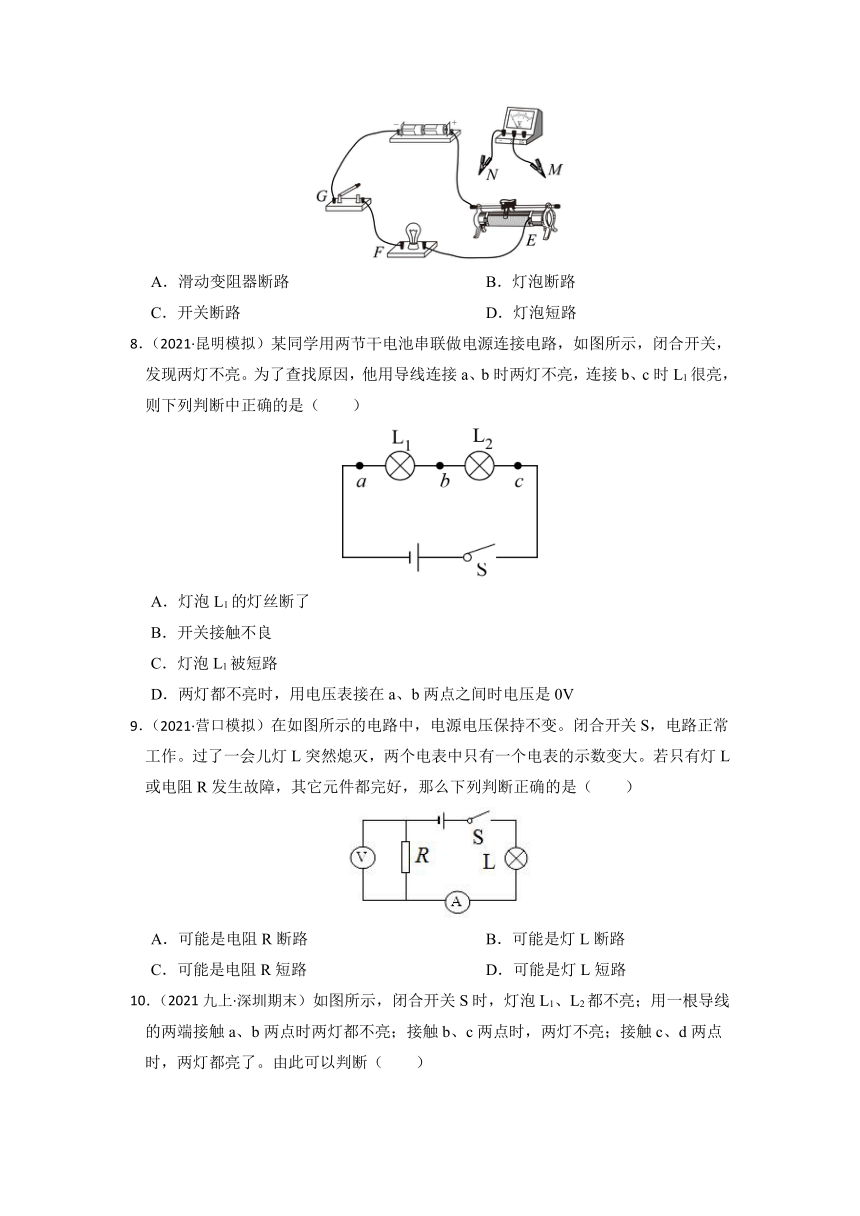

7．（2021九上·泗阳期末）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（ ）
A．滑动变阻器断路 B．灯泡断路
C．开关断路 D．灯泡短路
8．（2021·昆明模拟）某同学用两节干电池串联做电源连接电路，如图所示，闭合开关，发现两灯不亮。为了查找原因，他用导线连接a、b时两灯不亮，连接b、c时L1很亮，则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了
B．开关接触不良
C．灯泡L1被短路
D．两灯都不亮时，用电压表接在a、b两点之间时电压是0V
9．（2021·营口模拟）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿灯L突然熄灭，两个电表中只有一个电表的示数变大。若只有灯L或电阻R发生故障，其它元件都完好，那么下列判断正确的是（ ）
A．可能是电阻R断路 B．可能是灯L断路
C．可能是电阻R短路 D．可能是灯L短路

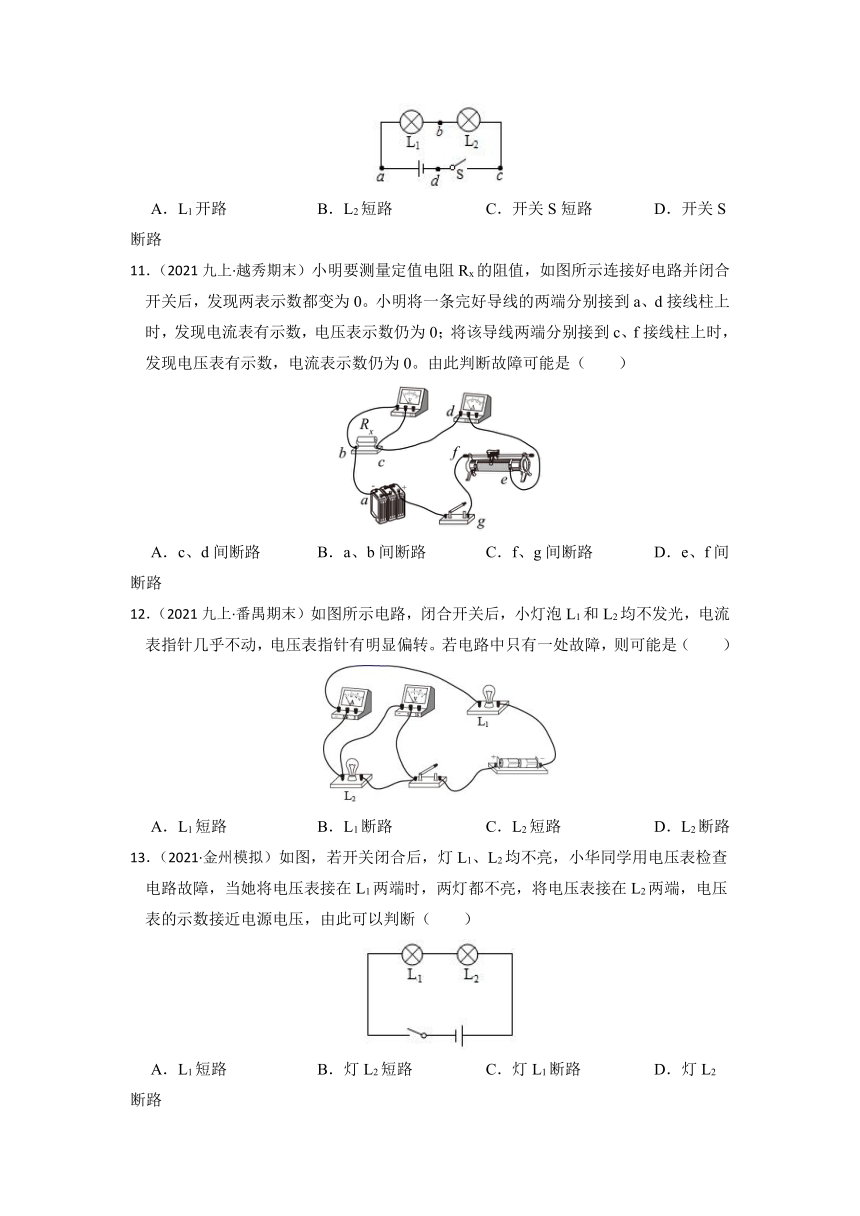

10．（2021九上·深圳期末）如图所示，闭合开关S时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯不亮；接触c、d两点时，两灯都亮了。由此可以判断（ ）
A．L1开路 B．L2短路 C．开关S短路 D．开关S断路
11．（2021九上·越秀期末）小明要测量定值电阻Rx的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。由此判断故障可能是（ ）
A．c、d间断路 B．a、b间断路 C．f、g间断路 D．e、f间断路
12．（2021九上·番禺期末）如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
13．（2021·金州模拟）如图，若开关闭合后，灯L1、L2均不亮，小华同学用电压表检查电路故障，当她将电压表接在L1两端时，两灯都不亮，将电压表接在L2两端，电压表的示数接近电源电压，由此可以判断（ ）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
14．（2021九上·定远月考）如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（ ）
测试点 a、c a、b b、c
电压表示数 有示数 无示数 有示数
A．L1短路 B．L2短路 C．L1断路 D．L2断路
15．（2021九上·天河期末）小明探究串联电路的电流规律，按图连接电路，滑动变阻器滑片初始置于b端，闭合开关后，L1灯亮，L2灯看不到发光，对此下列判断不可能的是（ ）
A．L2完好 B．L2处断路
C．L2被短接 D．变阻器阻值较大
二、填空题
16．（2021九上·海陵期末）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（假设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障，请你判断故障情况是 。若此时电压表的示数为4U，则小灯泡、的电阻之比为 排除故障后，将小灯泡和的位置互换，闭合开关S后电表示数一定不发生变化的是 表。
17．（2021·官渡模拟）如图所示电路中电源电压恒为3V。闭合开关S，发现两小灯泡均不亮，为查找原因，小孙同学用一根导线连接a、b时，发现L1不亮，L2很亮；再将它连接b、c时，两灯均不发光。若故障只出现在L1、L2或S中，则电路故障是 ，若此时用电压表测量L1两端电压，电压表示数约为 V。
18．（2021九上·蜀山期末）如图所示是小明“探究串联电路的电压规律”的实验电路图。闭合开关后，发现两灯都不发光，于是分别把电压表接在图中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和L2中的一盏出现故障，则故障可能是 。
19．（2021九上·昌黎期中）如图所示电路，灯泡L1、L2的连接方式是 （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是 。
20．（2021九上·磐石期中）如图所示，闭合开关滑动变阻器滑片向左移动时，灯变 （选填“亮、暗”）。若发现灯不亮，电流表无示数，电压表有示数，原因是 。
21．（2021九上·晋安期中）如图所示电路，电源电压不变，闭合开关S后，电压表的示数将 （选填“变大”、“变小”或“不变”）。一段时间后，R、L之中发生故障，电压表示数为零，电流表示数不为零，则故障原因为 。
22．（2021九上·卢龙期中）在如图所示的电路中，闭合开关后将出现 （选填“通路”、“开路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线 。
23．（2021九上·磐石期中）如图所示，闭合开关滑动变阻器滑片向左移动时，灯变 （选填“亮、暗”）。若发现灯不亮，电流表无示数，电压表有示数，原因是 。
24．（2021九上·秦淮期中）如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮。于是小文用一根 导线检查故障所在：
①闭合开关，将导线连接在 a、b 之间，发现灯不亮；
②闭合开关，将导线连在 b、c 间，灯仍不亮；
③闭合开关，将导线连在 c、d 间，灯亮了。
根据以上操作分析：电路故障是 。
25．（2021九上·黄浦期中）在图所示的电路中，电源电压保持不变。闭合开关S，两灯都不发光，已知电路中存在故障且只发生在灯L1或L2中的一个。
①电路中的故障可能是 。
②为了检测故障，可以用一条导线并联在灯 两端，若两灯仍都不发光，则可判断发生故障的是灯 。（②均选填“L1”或“L2”）。
三、作图题
26．（2021九上·东莞期末）在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器的电路。
27．（2021九上·沧县月考）如图所示的实物连接图中，两灯应为并联，请在错处打“×”并在原图上加以改正（仅能改动一根线）。
28．（2020九上·北京月考）如图甲、乙所示电路中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
29．小伟连接两灯并联电路的情况如下图所示。当他“试触”时，发现电压表的指针不动，电流表的指针很快向右偏转，两灯都不发光。小敏指出他在电路连接中有错误，现在请你只改接图中的一根导线，使电路连接完全正确（在错接的导线上画×，然后画出正确的接线）。
30．如图小梦为测量小灯泡的功率所连的电路.请先找出此电路连接中的错误和不妥之处，用“×”作出标记并用笔划线代替导线纠正，然后在右框中画出正确的电路图.
答案解析部分
1．【答案】D2．【答案】B3．【答案】A4．【答案】C5．【答案】A6．【答案】D7．【答案】B
8．【答案】D9．【答案】A10．【答案】D11．【答案】A12．【答案】D13．【答案】D14．【答案】D
15．【答案】B
16．【答案】灯泡L2断路；；电流
17．【答案】L1断路；3
18．【答案】L1断路
19．【答案】串联；L2短路
20．【答案】亮；灯泡断路
21．【答案】变小；L短路
22．【答案】短路；c；a的B端拆下，接在A处（或d的D端拆下，接在C处）
23．【答案】亮；灯泡断路
24．【答案】开关断路
25．【答案】L1断路或L2断路；L1；L2
26．【答案】解：如图所示：
27．【答案】解：如图所示：
28．【答案】解：如图所示：
29．【答案】解:如图所示:
30．【答案】解:如图所示:
