2021-2022学年度人教版物理八年级上册第五章透镜及其应用难点解析试卷（含答案解析）

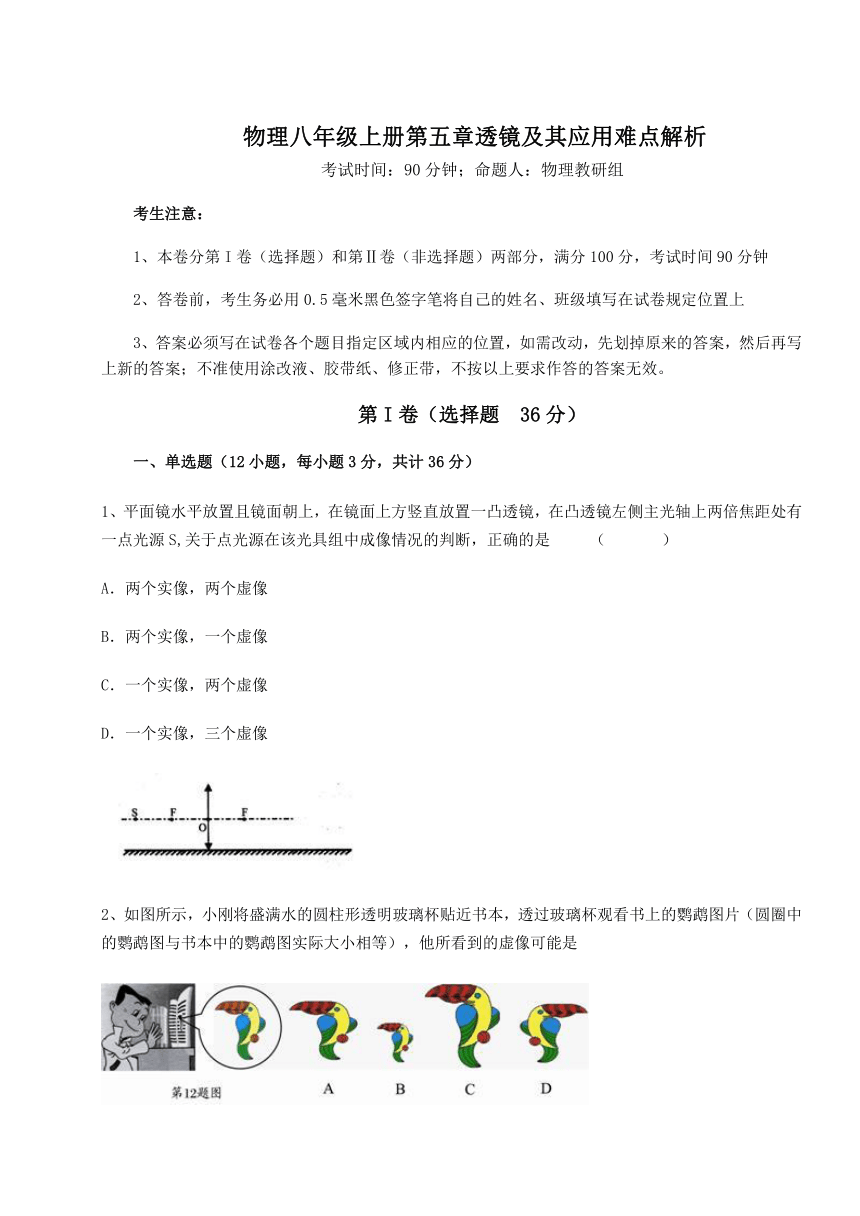

物理八年级上册第五章透镜及其应用难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、平面镜水平放置且镜面朝上，在镜面上方竖直放置一凸透镜，在凸透镜左侧主光轴上两倍焦距处有一点光源S,关于点光源在该光具组中成像情况的判断，正确的是 （ ）
A．两个实像，两个虚像
B．两个实像，一个虚像
C．一个实像，两个虚像
D．一个实像，三个虚像
2、如图所示，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到的虚像可能是

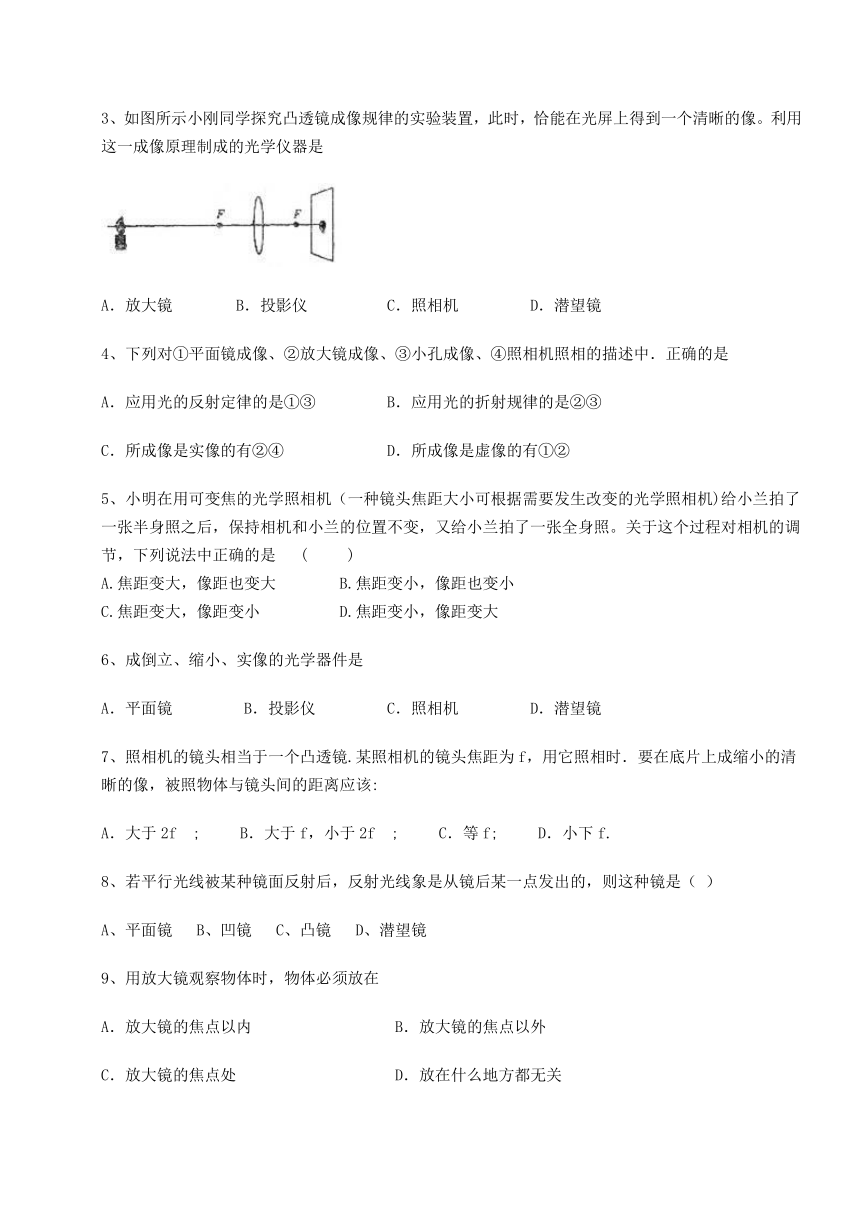

3、如图所示小刚同学探究凸透镜成像规律的实验装置，此时，恰能在光屏上得到一个清晰的像。利用这一成像原理制成的光学仪器是
A．放大镜 B．投影仪 C．照相机 D．潜望镜
4、下列对①平面镜成像、②放大镜成像、③小孔成像、④照相机照相的描述中．正确的是
A．应用光的反射定律的是①③ B．应用光的折射规律的是②③
C．所成像是实像的有②④ D．所成像是虚像的有①②
5、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机)给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照。关于这个过程对相机的调节，下列说法中正确的是 ( )
A.焦距变大，像距也变大 B.焦距变小，像距也变小
C.焦距变大，像距变小 D.焦距变小，像距变大
6、成倒立、缩小、实像的光学器件是
A．平面镜 B．投影仪 C．照相机 D．潜望镜
7、照相机的镜头相当于一个凸透镜.某照相机的镜头焦距为f，用它照相时．要在底片上成缩小的清晰的像，被照物体与镜头间的距离应该:
A．大于2f ; B．大于f，小于2f ; C．等f; D．小下f.
8、若平行光线被某种镜面反射后，反射光线象是从镜后某一点发出的，则这种镜是（ ）
A、平面镜 B、凹镜 C、凸镜 D、潜望镜
9、用放大镜观察物体时，物体必须放在
A．放大镜的焦点以内 B．放大镜的焦点以外
C．放大镜的焦点处 D．放在什么地方都无关

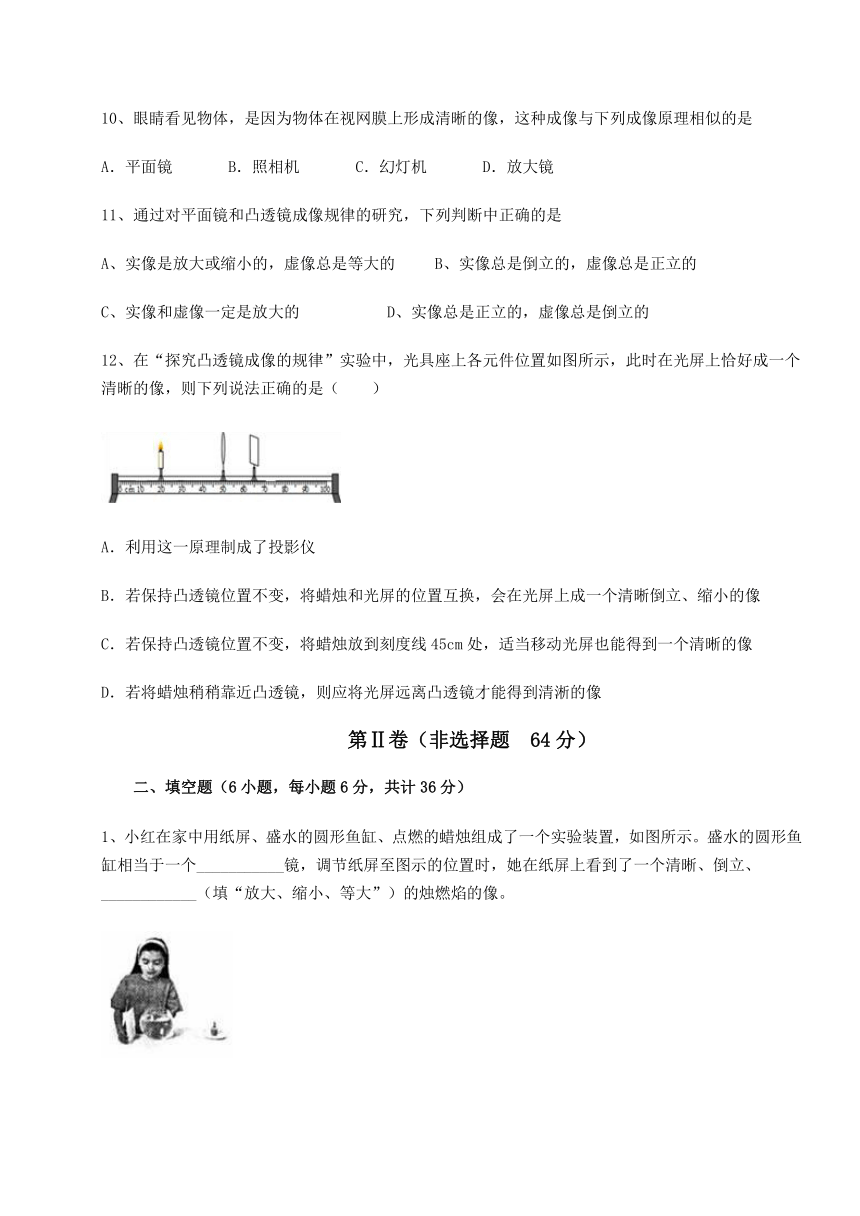

10、眼睛看见物体，是因为物体在视网膜上形成清晰的像，这种成像与下列成像原理相似的是
A．平面镜 B．照相机 C．幻灯机 D．放大镜
11、通过对平面镜和凸透镜成像规律的研究，下列判断中正确的是
A、实像是放大或缩小的，虚像总是等大的 B、实像总是倒立的，虚像总是正立的
C、实像和虚像一定是放大的 D、实像总是正立的，虚像总是倒立的
12、在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（　　）
A．利用这一原理制成了投影仪
B．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
C．若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像
D．若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、小红在家中用纸屏、盛水的圆形鱼缸、点燃的蜡烛组成了一个实验装置，如图所示。盛水的圆形鱼缸相当于一个___________镜，调节纸屏至图示的位置时，她在纸屏上看到了一个清晰、倒立、____________（填“放大、缩小、等大”）的烛燃焰的像。
2、下图是“研究凸透镜成像”实验的示意图，若在光屏上（光屏未画出）能得到清晰放大的烛焰的像，则蜡烛可置于透镜左边a、b、c、d四点中的 点上，此成像特点可应用在 上。
3、师生用来整理仪表仪容的镜属于 镜，汽车车窗外的后视镜属于球面镜中的 镜，近视眼镜的镜片属于 镜．
4、图中是透过装满水的玻璃瓶看纸上字”太仓”的情景，看到的”仓”字是正立、放大的 像(填“实”或“虚”)，这个玻璃瓶相当于 镜．
5、市面上有许多很便宜的玩具望远镜，几个同学合买了一个回来进行探究：
先将目镜放在眼睛前面观察前面的景物，然后将望远镜掉个头，将物镜放在眼镜前面观察前面的景物，你两次观察到的景物是否相同？写出区别：眼睛观察目镜：______；眼睛观察物镜：______．
6、照相机的镜头相当于一个____镜，被拍摄的物体应在距镜头____的位置，在相当于____的胶片上得到____的____的____像．
三、实验探究（2小题，每小题14分，共计28分）
1、做“观察凸透镜成像”实验时，应把蜡烛、凸透镜、光屏放在一条直线上，点燃蜡烛，并要调整凸透镜和光屏，使它们和蜡烛的中心大致在同一高度，这样做的目的是_____________________ _____。 适当调节凸透镜和光屏的位置，观察到光屏上出现清晰、倒立、缩小的烛焰像，这时测得蜡烛到凸透镜的距离u与凸透镜焦距f的大小关系应是_________________________，根据这个原理制成的仪器是________________。
2、小明学习小组同学在做《探究凸透镜成像的规律》实验过程中，按操作步骤进行调整，在调整过程中，他们发现光屏上承接烛焰的像偏下，如图，则应向 ：(向上／向下)调整光屏。将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，若将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到倒立、___________清晰的实像。(缩小，放大，等大)
-参考答案-
一、单选题
1、答案：A
2、答： A
3、答： C
4、答：D
5、答案：B
6、答案：C
7、答案： A
8、答： C
9、答案： A
10、答案： B
11、答案： B
12、答案：D
【解析】
A. 如图可知此时物距大于像距，凸透镜成倒立缩小的实像，利用这一原理制成了照相机，故A错误；
B. 若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路可逆的特点，会在光屏上成一个清晰倒立、放大的实像，故B错误；
C. 成缩小的实像时，像距位于一倍焦距到二倍焦距之间，即，由图知此时像距为15cm，可得：所以若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，此时物距小于焦距，不能成实像，在凸透镜同侧成虚像，所以移动光屏是找不到像的，故C错误；
D. 若将蜡烛稍稍靠近凸透镜，即减小物距，根据成实像时物距与像距的变化规律知，像距应增大，即应将光屏远离凸透镜才能得到清淅的像，故D正确；
点睛：凸透镜成像规律是常考试的内容，要掌握成像时物距和像距变化的特点，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
二、填空题
1、答案：凸透 缩小
2、答案：C 幻灯机（投影仪）
3、答案：平面；凸面镜；凹透镜
4、答案：虚 放大
5、答案：物体变大变近了 物体变小变远了
【详解】
玩具望远镜是采用一个凸透镜和一个凹透镜的结构，凸透镜即物镜距离物体的距离时比较大，远远的大于二倍焦距，成倒立的缩小的实像，这个实像在凸透镜的另一侧的一倍焦距和二倍焦距之间，又恰好成在凹透镜(目镜)的一倍虚焦距和二倍虚焦距之间，通过凹透镜的折射，在凹透镜的另一侧成一个倒立的放大的虚像,倒立再倒立,就成了正立的像了；所以眼睛观察目镜时是望远镜的正常使用,现象是:物体变大变近了．若将望远镜掉头,物体在凹透镜的二倍焦距之外，就会在凹透镜的另一侧成一个倒立的缩小的虚像，这个虚像又恰好在目镜(凸透镜)的一倍焦距和二倍焦距之间,凸透镜就会把这个像放大，但放大倍数肯定没有正放时大,所以眼睛观察物镜时现象是:物体变小变远了．
6、答案：凸透镜、大于2倍焦距外、光屏、倒立、缩小、实；
三、实验探究
1、答案：光屏能承接到蜡烛的像 u＞2f 照相机
2、答案：向上，放大
