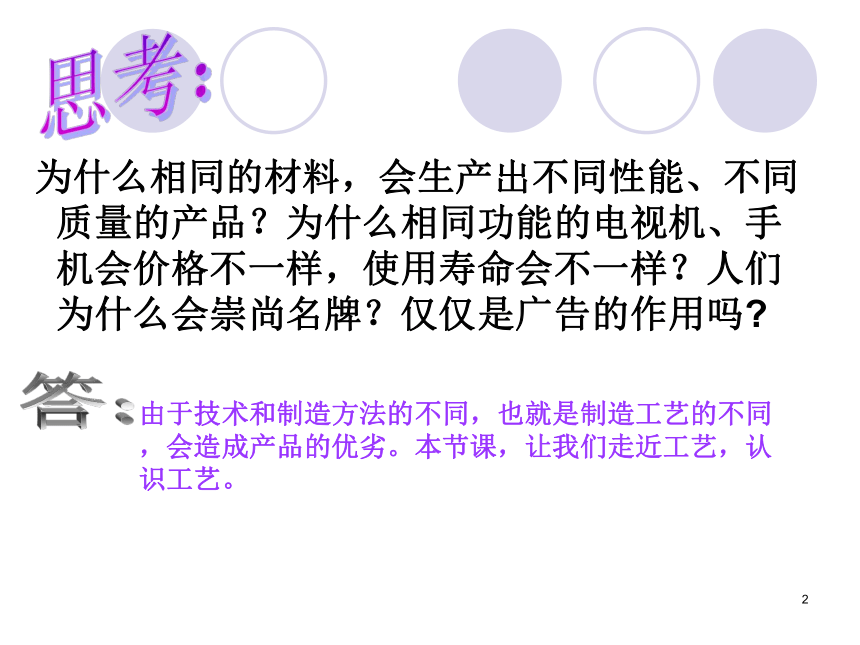

课件34张PPT。1第七章、模型或原型的制作二、工艺丹凤中学 彭园2 为什么相同的材料，会生产出不同性能、不同质量的产品？为什么相同功能的电视机、手机会价格不一样，使用寿命会不一样？人们为什么会崇尚名牌？仅仅是广告的作用吗? 思考：由于技术和制造方法的不同，也就是制造工艺的不同，会造成产品的优劣。本节课，让我们走近工艺，认识工艺。

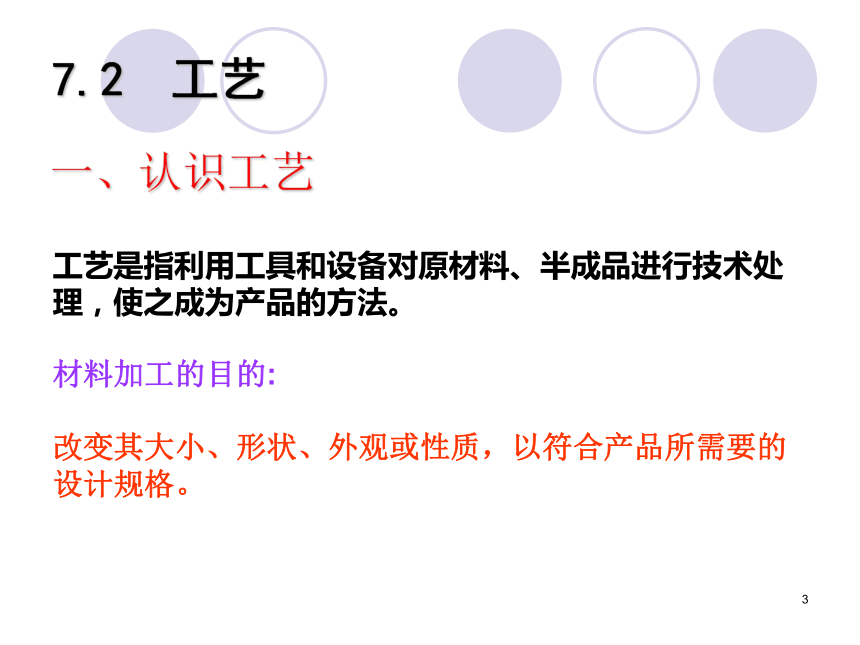

答：37.2 工艺一、认识工艺工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。
材料加工的目的:
改变其大小、形状、外观或性质，以符合产品所需要的设计规格。

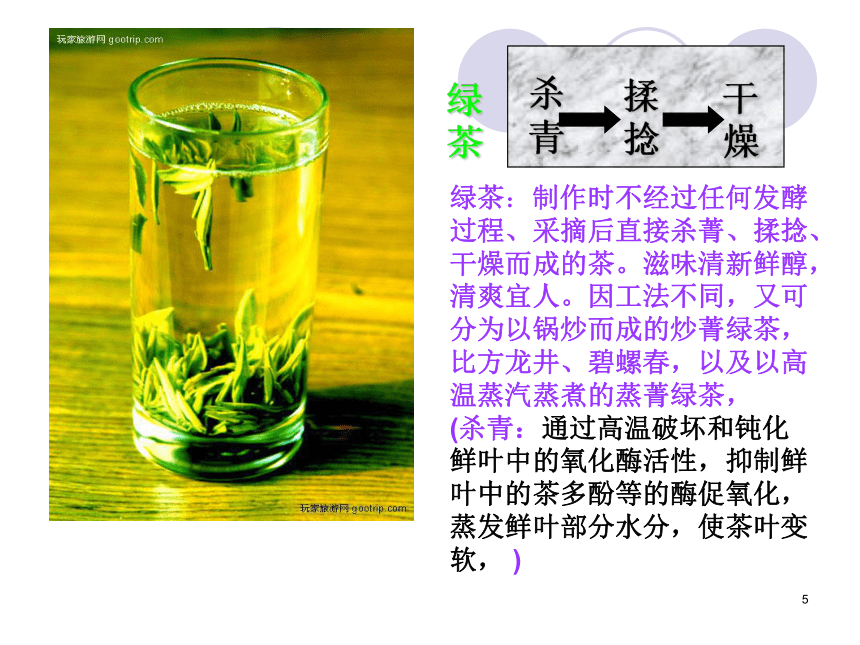

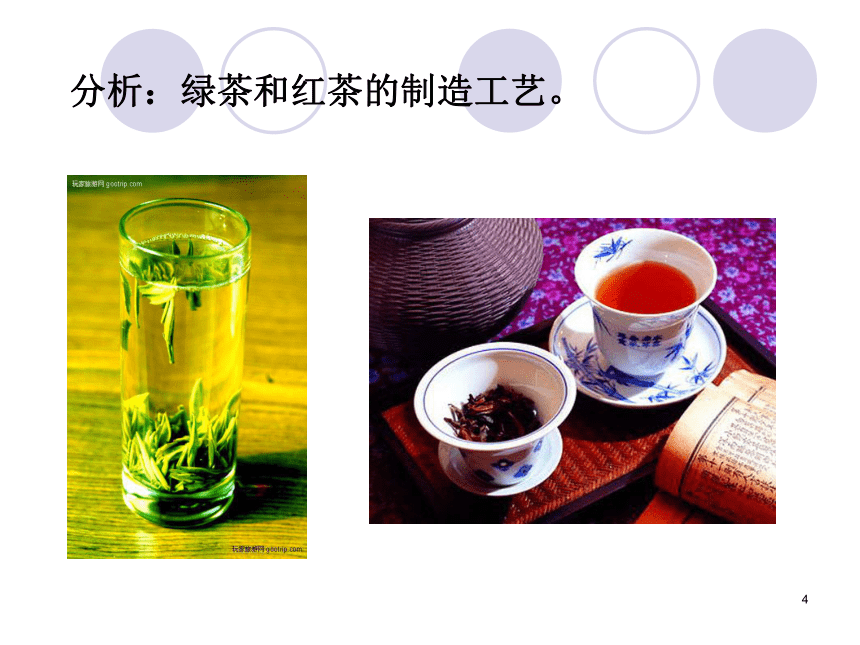

4分析：绿茶和红茶的制造工艺。5杀
青揉
捻干
燥绿茶绿茶：制作时不经过任何发酵过程、采摘后直接杀菁、揉捻、干燥而成的茶。滋味清新鲜醇，清爽宜人。因工法不同，又可分为以锅炒而成的炒菁绿茶，比方龙井、碧螺春，以及以高温蒸汽蒸煮的蒸菁绿茶，

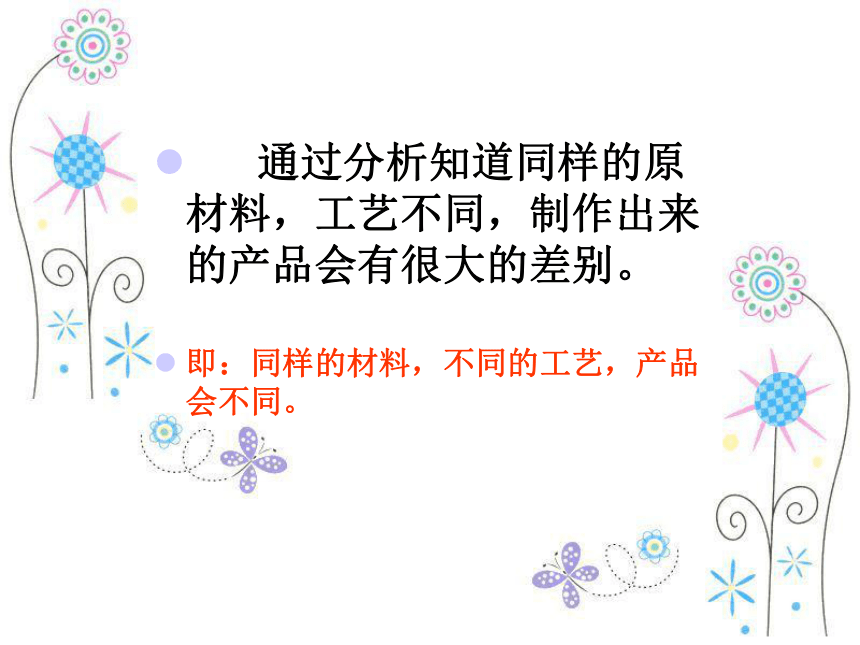

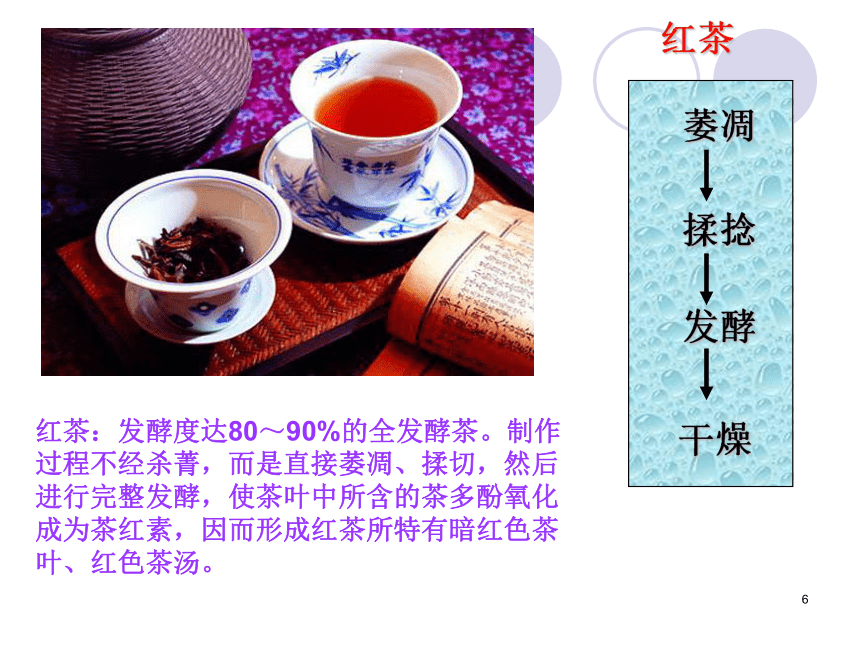

(杀青：通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，蒸发鲜叶部分水分，使茶叶变软， )6萎凋揉捻发酵红茶干燥红茶：发酵度达80～90%的全发酵茶。制作过程不经杀菁，而是直接萎凋、揉切，然后进行完整发酵，使茶叶中所含的茶多酚氧化成为茶红素，因而形成红茶所特有暗红色茶叶、红色茶汤。7 通过分析知道同样的原材料，工艺不同，制作出来的产品会有很大的差别。
即：同样的材料，不同的工艺，产品会不同。

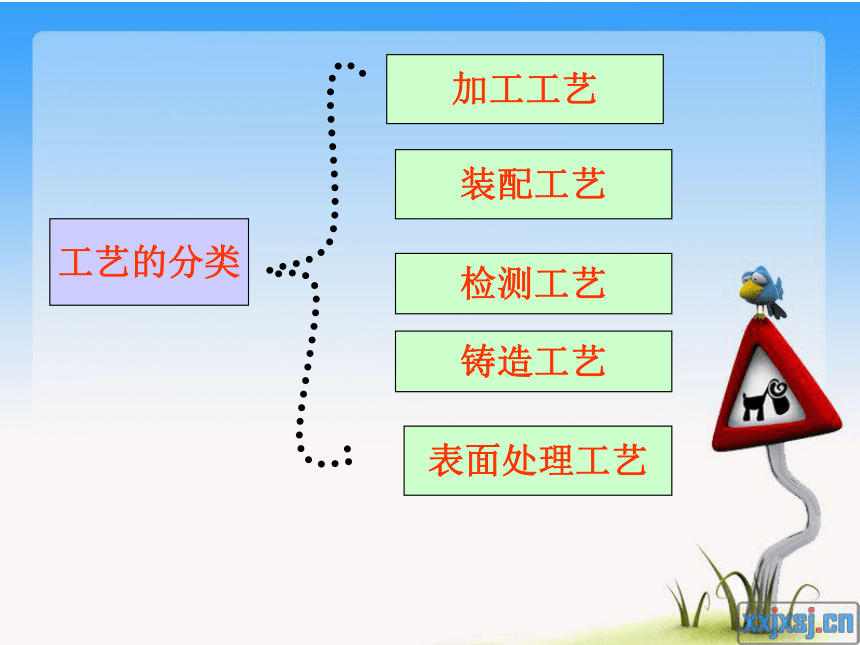

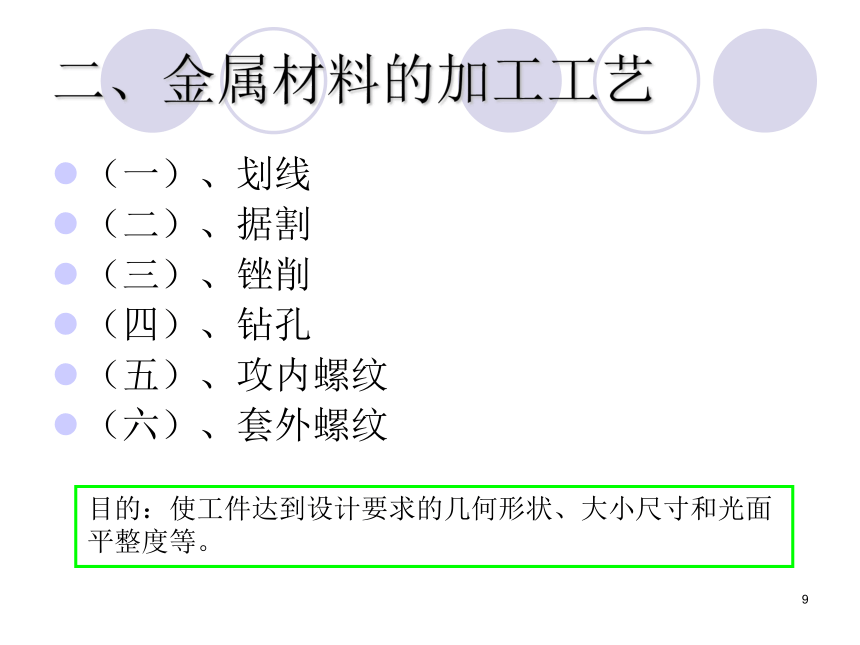

8工艺的分类加工工艺装配工艺检测工艺铸造工艺表面处理工艺9二、金属材料的加工工艺（一）、划线
（二）、据割
（三）、锉削
（四）、钻孔
（五）、攻内螺纹

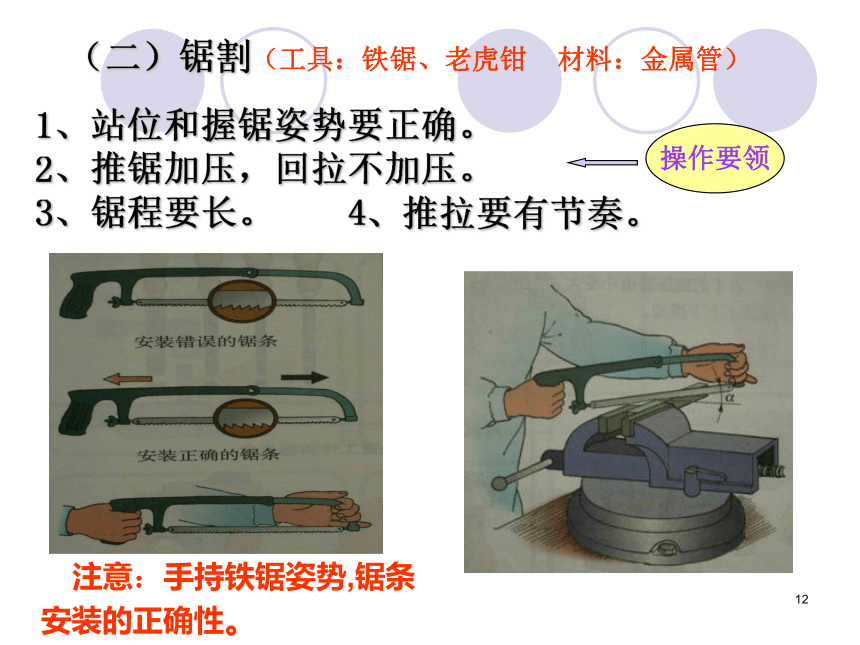

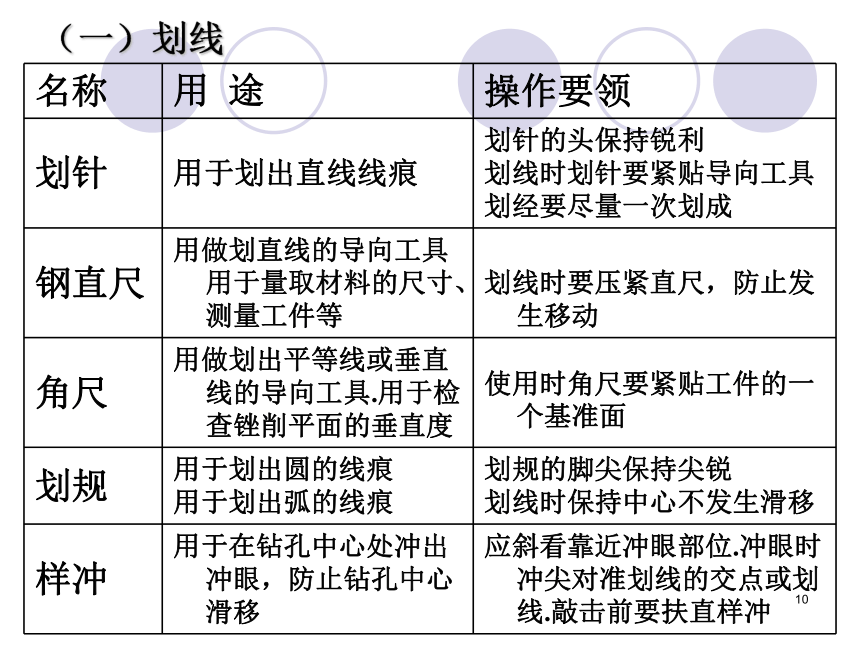

（六）、套外螺纹目的：使工件达到设计要求的几何形状、大小尺寸和光面平整度等。10（一）划线1112（二）锯割（工具：铁锯、老虎钳? ??材料：金属管）1、站位和握锯姿势要正确。
2、推锯加压，回拉不加压。
3、锯程要长。 4、推拉要有节奏。注意：手持铁锯姿势,锯条安装的正确性。操作要领13起锯方法：
a、左手大拇指贴住锯条，起锯角要小。
b、行程短，压力小，锯入2-3mm后才逐渐正常割锯。 马上行动：
用手锯锯断一根直径为12mm的金属管（或塑料管），并讨论正确的锯割管状材料的方法。经历锯割的操作实践，领悟使用工具进行加工时要注意姿势、力度、频率与节奏等主要因素。对于金属材料，通常以锯割的方式进行割断。手锯是人工锯割的常用工具，利用它可分割金属材料、木料和硬塑料等。14（三）锉削（工具：锉刀、老虎钳、角钢尺） 锉削操作要领：
1、锉削时要注意身体和手臂动作的协调。
2、在推锉过程中，左手的施压要由大变小，右手的施压要由小变大，使锉刀平稳而不上下摆动。15P146：小资料（车床）车床 刨床 铣床 磨床 镗床 金属材料的切削大都采用机械加工的方式。机械加工中使用的设备有车床、刨床、铣床、磨床、镗床等。车床是金属切削中使用最为广泛的机床，常用的有普通车床和数控车床。16（四）钻孔 用钻头在实体材料上打孔的方法，称为钻孔。常用的钻孔设备是台钻，常用的钻头是麻花钻。17钻孔的操作步骤：
（1）划线定位：
用中心冲在工件上冲中心点
（2）装夹工件：
用台虎钳或手钳夹紧工件。
（3）装夹钻头
选择合适的钻头，将其正直地装夹在钻头夹上，并装紧钻头。
（4）钻孔
搬动手柄，对准冲眼，启动台钻，加压进给。18a.操作要集中注意力，钻孔要戴防护眼镜，以防钻屑飞出伤害眼睛；
b.不准带手套操作，以防钻头卷住手套而伤害手指；不能用手直接扶持小工件、薄工件，以免造成伤害事故。 做到“二要二不”马上行动：在金属板上钻两个相距5cm、直径为4cm的小孔（要遵守“二要二不”安全操作规定）；钻孔完毕后，互查完成钻孔的工件，并交流自己的休验。19（五）连接 通过固定连接和半固定连接的方法可以实现金属件之间的连接。介绍金属材料的连接方法（铆接、黏接、焊接、螺栓和螺母、平头螺丝、元宝螺帽、垫圈、弹簧垫圈……）2021――金属之间的不可拆卸连接一般采用铆接、焊接和黏结；
――金属之间的可拆卸连接一般采用螺栓和螺母连接；
――金属和非金属之间、非金属之间的不可拆卸连接，一般采用黏结；
――金属和非金属之间、非金属之间的可拆卸连接一般采用螺栓螺母连接。根据要求，连接可分为“可拆卸连接”和“不可拆卸连接”
采取什么样的连接，取决于被连接的材料及连接的场合。22攻内螺纹方法底部倒角→选择丝锥→装夹工件→攻内螺纹23套外螺纹方法扩孔→选择板牙→装夹工件→套外螺纹24（六）表面处理1.表面刷光准备
清除毛剌和铁屑粗处理
用细锉锉平金属表面细处理
用精细级金刚砂纸打磨表面刷光的工序：252.喷涂油漆 喷涂油漆可以防止锈蚀和增加美观。喷涂前要检验所选用的油漆对金属表面的适用性。有些油漆必须在金属表面加涂防锈漆之后再进行喷涂。3.镀层使金属制品外表美观且能够防止锈蚀。26小结： 通过这节课的学习，我们应该知道：工艺是产品制作的基础，各种工艺都有其工艺特点和设备要求，在生产产品的过程中，都要严格按照工艺要求来进行生产，以达到提高产品质量和降低生产成本的目的。27（1）工艺是生产过程中的程序、方法和技巧，它体现了生产活动中的知识、经验、技术等。
（2）同样的原材料，工艺不同，制作出来的产品会有很大的差别。
（3）划线要领：
（4）手锯要领：
（5）锉削要领：
（6）使用台钻钻孔要领：
（7）连接要领：
（8）表面处理：287.3 制作模型1.选择合适的材料。
2.根据本地的条件，准备适当的工具和加工设备。
3.按设计图样划线。
4.对材料进行锯割、切削等加工。
5.装配。
6.对模型进行表面处理。
7.对产品的外观造型和色彩进行评价；对产品的结构、功能进行检测和试验，检验是否符合设计要求。
8.对设计方案进行修改，做成展示模型（样品）。 293031323334
