第十五章 电能与电功率
15.3 怎样使用电器正常工作
·上册·
第1课时 额定电压与额定功率 测量小灯泡的电功率
目录
01
知识梳理
02
课堂演练
03
课堂检测

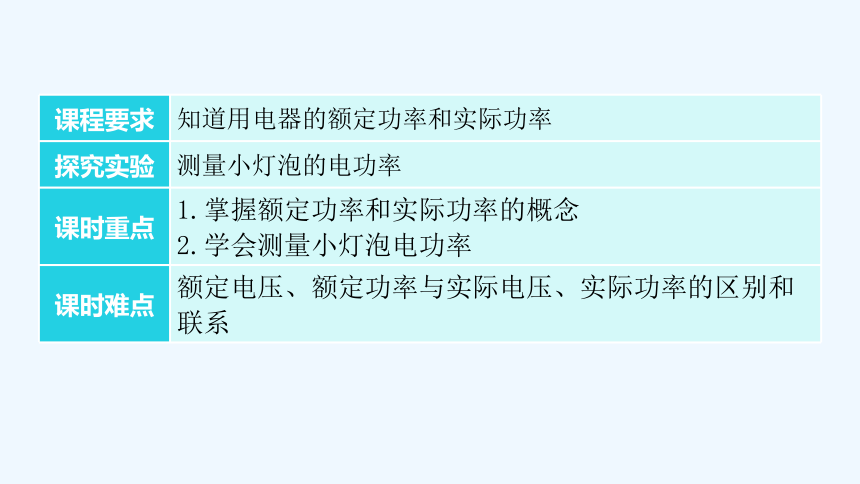

课程要求 知道用电器的额定功率和实际功率
探究实验 测量小灯泡的电功率
课时重点 1.掌握额定功率和实际功率的概念
2.学会测量小灯泡电功率
课时难点 额定电压、额定功率与实际电压、实际功率的区别和联系
知识梳理

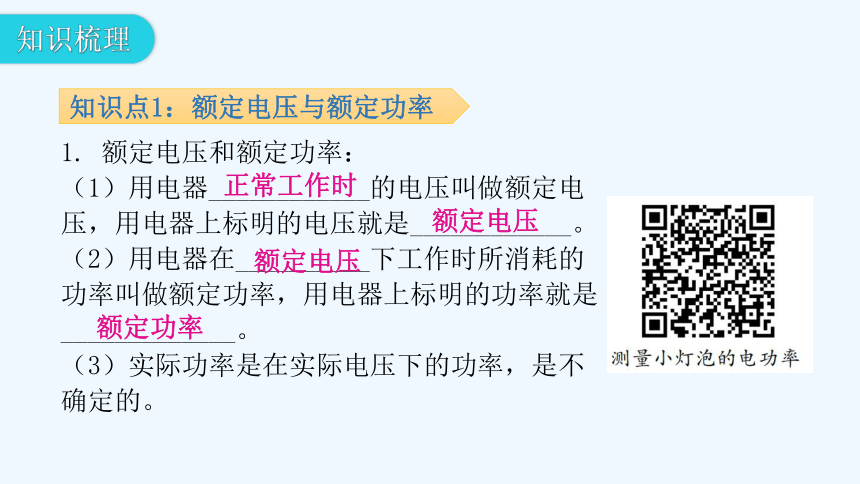

知识点1：额定电压与额定功率
1. 额定电压和额定功率：
（1）用电器____________的电压叫做额定电压，用电器上标明的电压就是____________。
（2）用电器在__________下工作时所消耗的功率叫做额定功率，用电器上标明的功率就是_____________。
（3）实际功率是在实际电压下的功率，是不确定的。
正常工作时
额定电压
额定电压
额定功率
知识点2：测量小灯泡的电功率
2. 测量小灯泡的电功率：
（1）测量原理________。

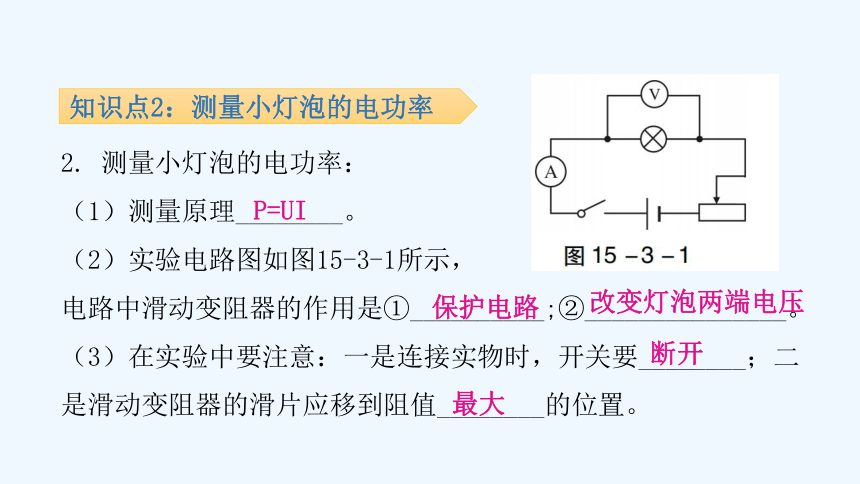

（2）实验电路图如图15-3-1所示，
电路中滑动变阻器的作用是①__________;②_______________。
（3）在实验中要注意：一是连接实物时，开关要________；二是滑动变阻器的滑片应移到阻值________的位置。
P=UI
保护电路
改变灯泡两端电压
断开
最大

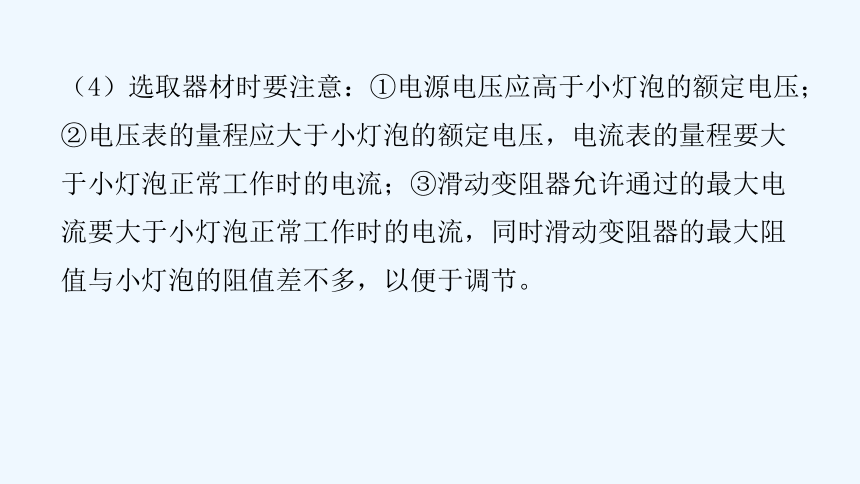

（4）选取器材时要注意：①电源电压应高于小灯泡的额定电压；②电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作时的电流；③滑动变阻器允许通过的最大电流要大于小灯泡正常工作时的电流，同时滑动变阻器的最大阻值与小灯泡的阻值差不多，以便于调节。
课堂演练
知识点1：额定电压与额定功率

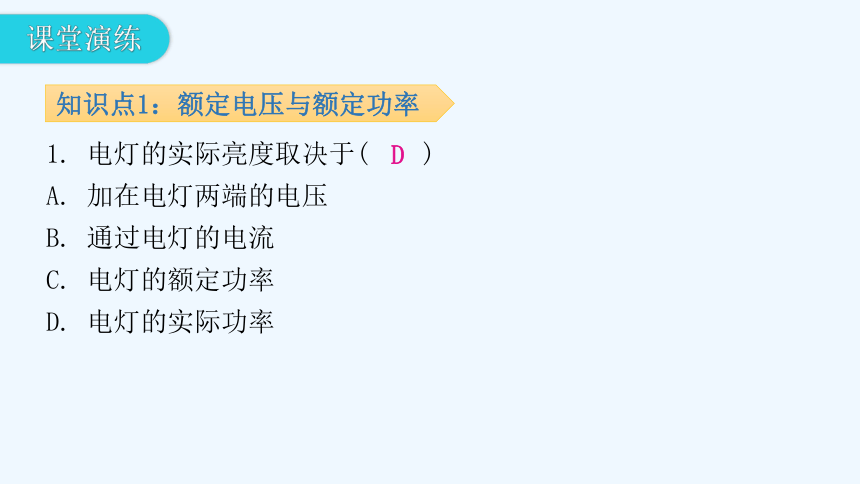

1. 电灯的实际亮度取决于(　　)
A. 加在电灯两端的电压
B. 通过电灯的电流
C. 电灯的额定功率
D. 电灯的实际功率
D

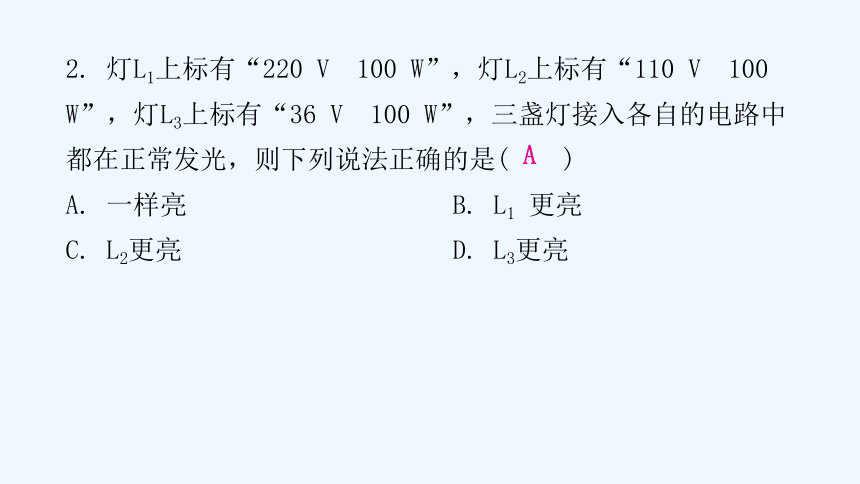

2. 灯L1上标有“220 V 100 W”，灯L2上标有“110 V 100 W”，灯L3上标有“36 V 100 W”，三盏灯接入各自的电路中都在正常发光，则下列说法正确的是(　　)
A. 一样亮 B. L1 更亮
C. L2更亮 D. L3更亮
A

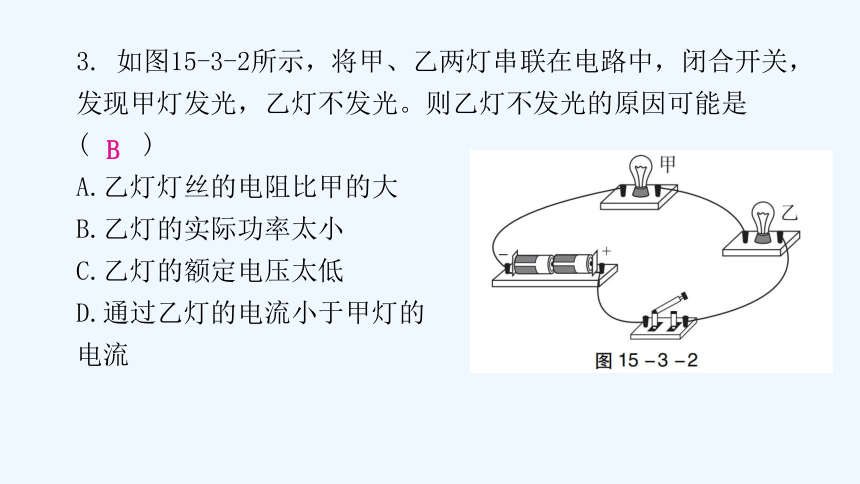

3. 如图15-3-2所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是
(　　)
A.乙灯灯丝的电阻比甲的大
B.乙灯的实际功率太小
C.乙灯的额定电压太低
D.通过乙灯的电流小于甲灯的
电流
B
4.根据如图15-3-3所示的两盏白炽灯的铭牌，可以知道(　　)
A．甲灯一定比乙灯亮
B．正常发光时，甲灯两端的电压
大于乙灯两端的电压
C．正常发光时，甲灯的电功率是
乙灯电功率的4倍
D．正常发光时，甲灯消耗的电能
是乙灯消耗电能的4倍
C
思路点拨：
额定电压与额定功率、实际电压与实际功率之间的关系见下表：
电压关系 电流关系 电功率关系 灯发光情况
U实＞U额 I实＞I额 P实＞P额 比正常发光亮，有可能烧毁
U实＝U额 I实＝I额 P实＝P额 正常发光
U实＜U额 I实＜I额 P实＜P额 比正常发光暗
易错辨析：
额定电压与额定功率是用电器正常工作时的电压和功率，特别注意是“正常工作”。额定功率是正常工作时的功率，只有一个；实际功率是任何情况下的功率，有无数个。只有当用电器正常工作时，实际功率与额定功率才相等。
知识点2：测量小灯泡的电功率
5. 为了测定额定电压为2.5 V的小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A. 手移动变阻器的滑片，眼观电流表
B. 手移动变阻器的滑片，眼观电压表
C. 手移动变阻器的滑片，眼看小灯泡是否发光
D. 手按开关，眼观电流表
B
6. 实验室购买了一批规格为“2.5 V0.8 W”的小灯泡，小明同学利用其中一只小灯泡做测量电功率的实验，他设计了如图15-3-4甲所示的电路图。实验中各元件完好，电源电压保持不变。
（1）请你用笔画线代替导线，将图15-3-4乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）。
如答图15-3-1所示。
(2)连接电路时，要断开开关，在闭合开关之前，变阻器的滑片P应置于最________(填“左”或“右”)端。
(3)正确连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表无示数，电压表示数为电源电压，可能发生的故障是(　　)
A.滑动变阻器处断路 B.灯座接线短路
C.小灯泡的灯丝断了 D.开关接触不良
右
C
(4)小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格。
次数 电压U/V 电流I/A 电功率P/W 平均电功率P′/W
1 2 0.34
2 2.5 0.4 3 3 0.44 ①请指出这个表格设计不合理的地方：____________________________________________。
表中设计了平均电功率
②小明操作规范读数正确，根据表中数据，当小灯泡两端电压为2.5 V时，求得小灯泡的电功率为________W，故小明认为该小灯泡不合格，他判断的理由是__________________________
____________________________________________________。
1
额定电压下小灯泡消耗的实际功率应为0.8 W
思路点拨：
测量灯泡的功率，与伏安法测电阻的步骤一样。
易错辨析：
测量灯泡的额定功率时，灯泡必须正常发光。而灯泡正常发光，或用电压表来反映（电压表的示数为额定电压）；或用电流表来反映（电流表的示数为额定电流）。
课堂检测
1. (4分)正常工作时，“220 V 11 W”的LED灯比“220 V 40 W”的普通白炽灯还要亮，是因为(　　)
A. LED灯工作电流大
. LED灯实际功率大
C. LED灯消耗的电能多
. LED灯将电能转化为光能的效率高
D
2. （4分）两额定功率都是20 W的白炽灯和LED灯，都正常工作时，下列说法正确的是(　　)
A. LED灯的实际功率大 B. 白炽灯的实际功率大
C. 相同时间内白炽灯更耗电 D. 相同时间内它们耗电相同
D
3. （4分）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W。两个电热水壶都正常工作时，下列说法中正确的是(　　)
A. 甲电热水壶两端的电压较高
B. 电流通过甲电热水壶做功较快
C. 通过两个电热水壶的电流相等
D. 相同时间内，两个电热水壶消耗的电能一样多
B
4. （4分）下图中“+”“-”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是(　　)
B
5. (6分)当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率________(填“变大”“变小”或“不变”)。一个标有“220 V 110 W”字样的灯泡正常发光时，通过他的电流是________，该灯泡工作24 h消粍的电能是________kW·h。若灯泡两端所加实际电压为110 V，则其消耗实际电功率为________W。(不考虑灯丝电阻随温度的变化)
不变
0.5 A
2.64
27.5
6. (8分)小刚在测定“额定电压为2.5 V的小灯泡功率”的实验中，连接的电路如图15-3-5甲所示。
（1）检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，并在15-3-5甲中补画出正确的连线。闭合开关前，他应将滑动变阻器的滑片调到________（填“A”或“B”）端。
如答图15-3-2所示。
B
(2)小刚改正错误后，闭合开关，变阻器滑片P移至某处时，电压表示数如图15-3-5乙所示，则电压表示数为________V，若想测量小灯泡的额定功率，应将变阻器滑片P向________（填“A”或“B”）端移动，使电压表的示数为________V，小灯泡正常发光，此时电流表示数如图15-3-5丙所示，则小灯泡正常发光时的电阻约为________Ω，小灯泡额定功率为________W。
2.2
A
2.5
8.3
0.75
