第十四章 探究欧姆定律
14.3 欧姆定律的应用
目录
01
知识梳理
02
课堂演练
03
课堂检测

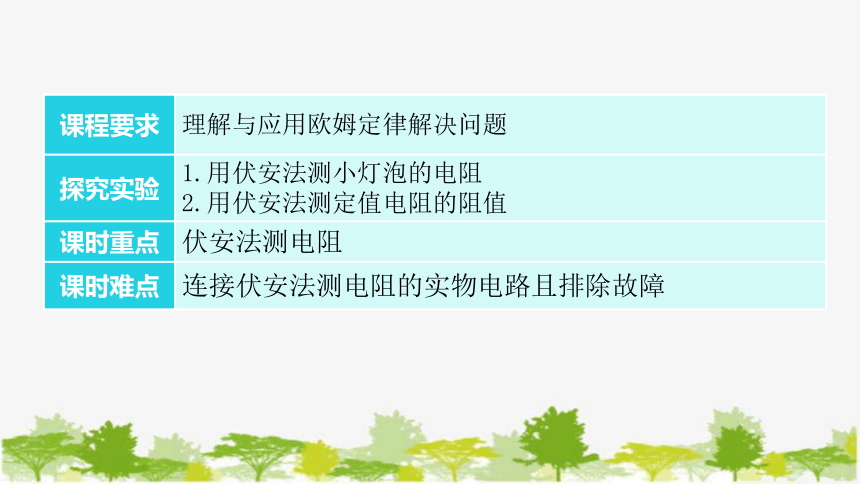

课程要求 理解与应用欧姆定律解决问题
探究实验 1.用伏安法测小灯泡的电阻
2.用伏安法测定值电阻的阻值
课时重点 伏安法测电阻
课时难点 连接伏安法测电阻的实物电路且排除故障
知识梳理

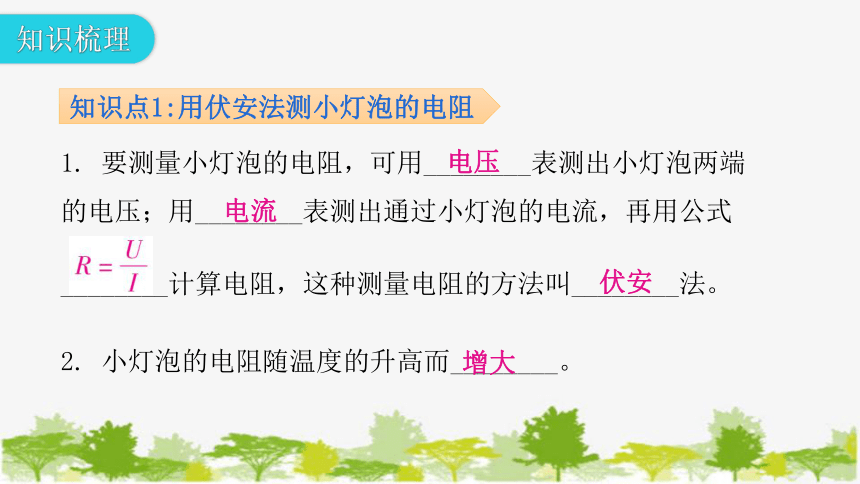

1. 要测量小灯泡的电阻，可用________表测出小灯泡两端的电压；用________表测出通过小灯泡的电流，再用公式
________计算电阻，这种测量电阻的方法叫________法。
2. 小灯泡的电阻随温度的升高而________。
知识点1:用伏安法测小灯泡的电阻
电压
电流
伏安
增大
知识点2:用伏安法测定值电阻的阻值

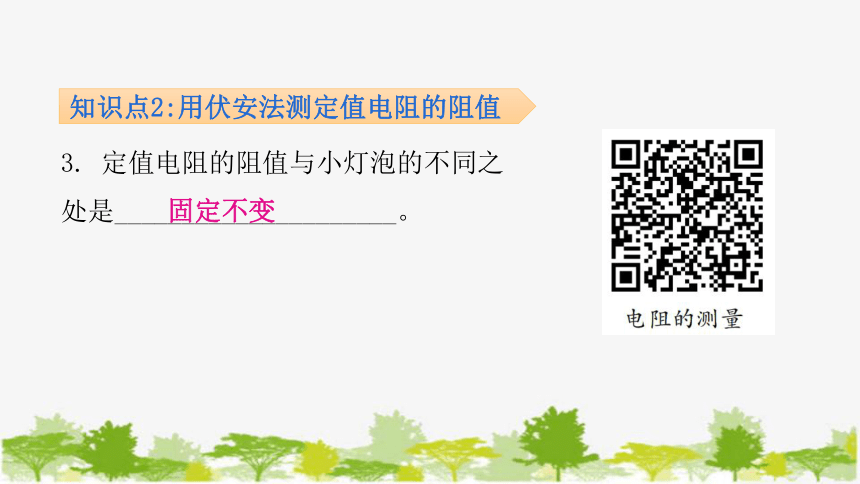

3. 定值电阻的阻值与小灯泡的不同之处是_____________________。
固定不变
课堂演练
知识点1：用伏安法测小灯泡的电阻
电压
电流
伏安

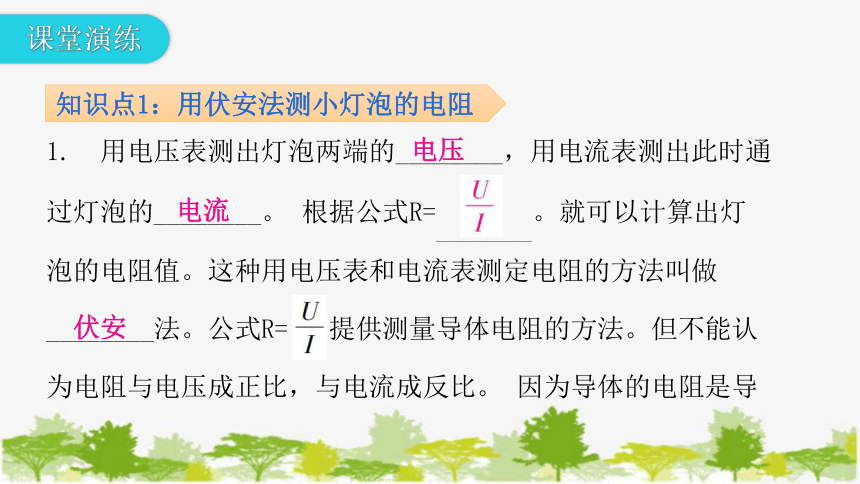

1. 用电压表测出灯泡两端的________，用电流表测出此时通
过灯泡的________。 根据公式R=___________。就可以计算出灯

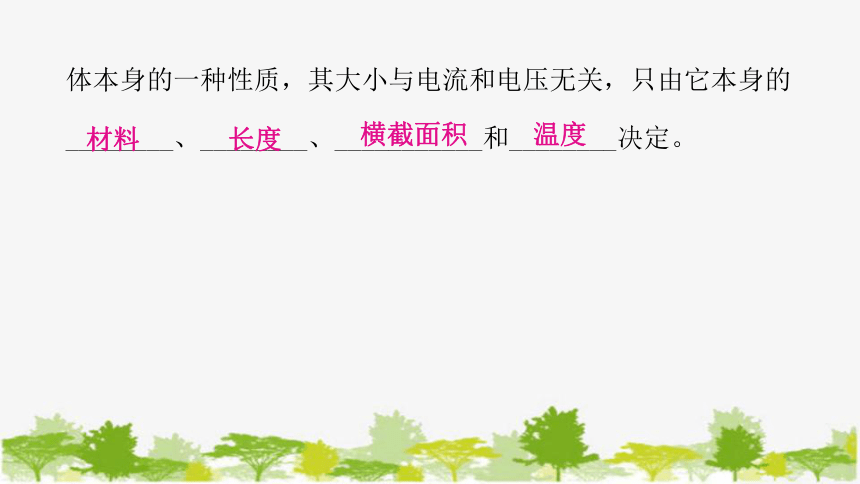

泡的电阻值。这种用电压表和电流表测定电阻的方法叫做________法。公式R= 提供测量导体电阻的方法。但不能认为电阻与电压成正比，与电流成反比。 因为导体的电阻是导
体本身的一种性质，其大小与电流和电压无关，只由它本身的________、________、___________和________决定。
材料
长度
横截面积
温度

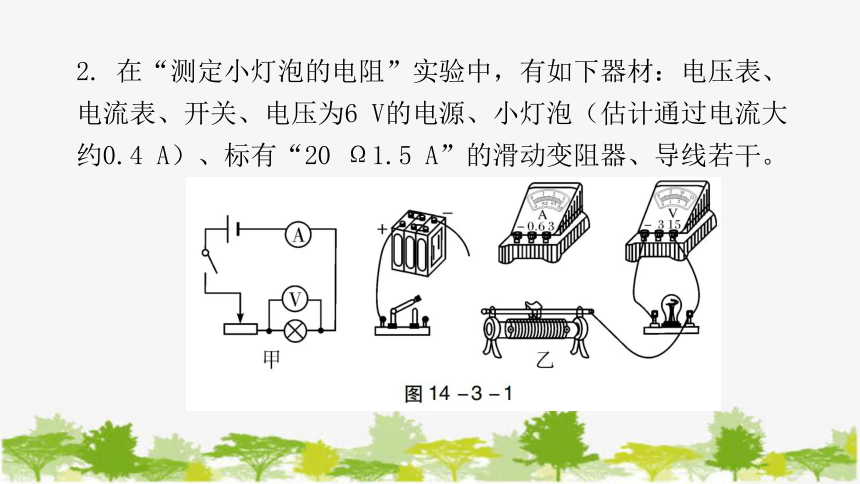

2. 在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6 V的电源、小灯泡（估计通过电流大约0.4 A）、标有“20 Ω1.5 A”的滑动变阻器、导线若干。

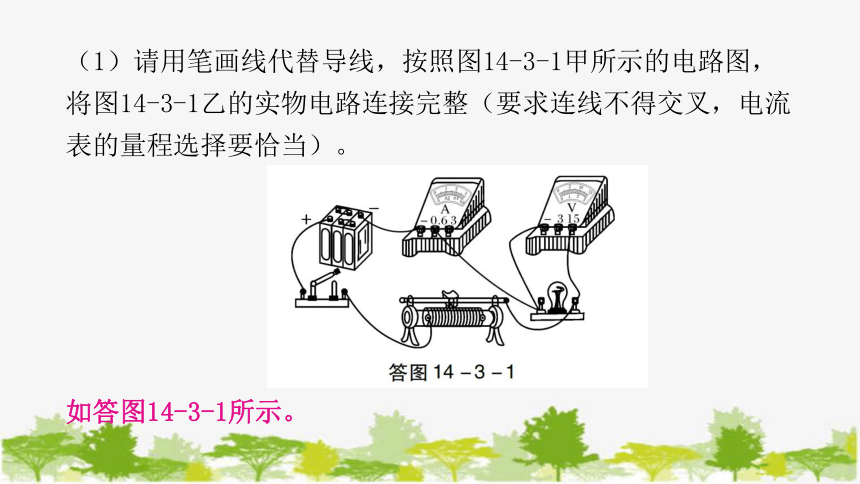

（1）请用笔画线代替导线，按照图14-3-1甲所示的电路图，将图14-3-1乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）。
如答图14-3-1所示。

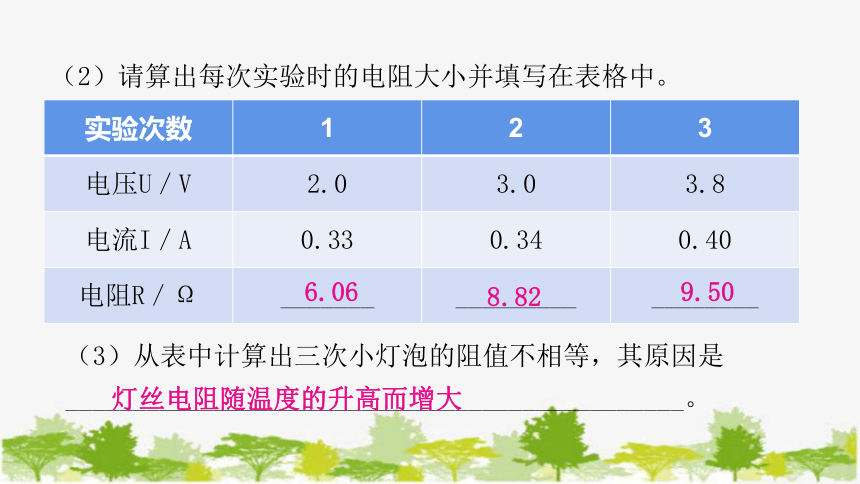

（2）请算出每次实验时的电阻大小并填写在表格中。
实验次数 1 2 3
电压U／V 2.0 3.0 3.8
电流I／A 0.33 0.34 0.40
电阻R／Ω _______ _________ ________
6.06
8.82
9.50
（3）从表中计算出三次小灯泡的阻值不相等，其原因是______________________________________________。
灯丝电阻随温度的升高而增大

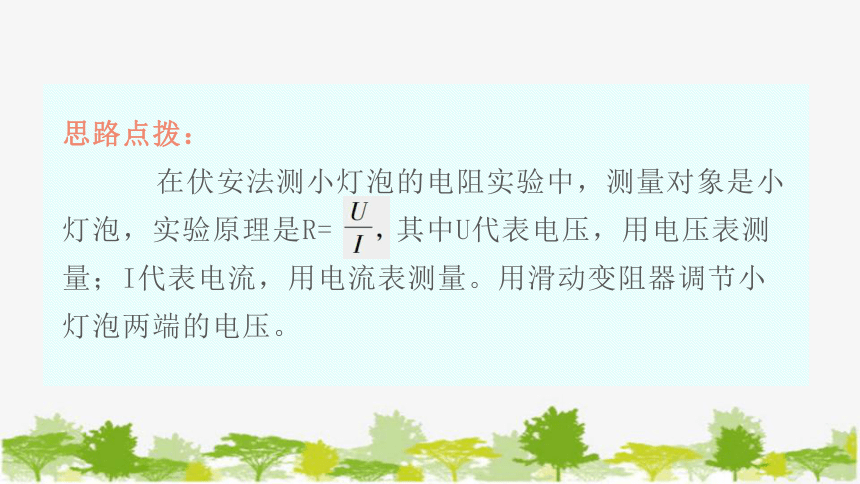

思路点拨：
在伏安法测小灯泡的电阻实验中，测量对象是小灯泡，实验原理是R= 其中U代表电压，用电压表测量；I代表电流，用电流表测量。用滑动变阻器调节小灯泡两端的电压。

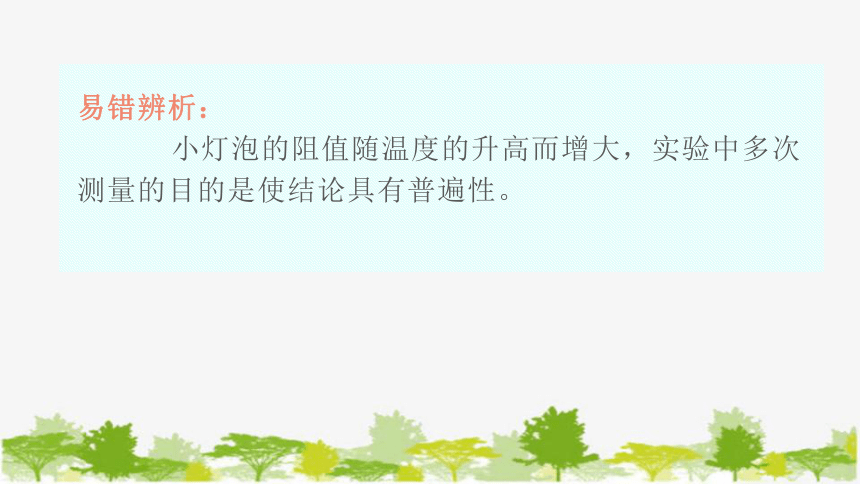

易错辨析：
小灯泡的阻值随温度的升高而增大，实验中多次测量的目的是使结论具有普遍性。
知识点2：用伏安法测定值电阻的阻值
3. 如图14-3-2是伏安法测电阻的实验器材，其中电池组电压为6 V，Rx的阻值约10 Ω左右。
（1）老师提醒同学们：①电压表选用0～3 V的量程。那么，电流表应选用_________________的量程。这样做的优点是__________________________________；②连接电路时，开关要________，滑动变阻器要调到__________________；③每次实验读数后，立即断开开关。这样做是避免实验时间过长，因________而影响阻值。
0～0.6 A
测量更精确，误差更小
断开
最大阻值处
温度
（2）以笔画线代替导线，将测定Rx阻值的实物电路补充完整，并在虚线框内画出电路图。
答图14-3-2
如答图14-3-2所示。
（3）小明同学已将前两次实验的数据记入了表中，第3次实验的电表指示如图14-3-3所示，将读数填入表中，并完成表中的有关计算。
实验次数 电压/V 电流/A 电阻/Ω
1 2.0 0.20 10.0
2 2.5 0.24 10.4
3 ________ ________ ________
被测电阻值Rx=________Ω
2.8
0.28
10.0
10.1
（4）从记录表中看出，三次实验计算所得的电阻阻值不完全相同，其原因可能是________________________________。
测量存在误差
思路点拨：
在伏安法测定值电阻的阻值实验中，测量对象是定值电阻，实验原理是R= 其中U代表电压，用电压表测量；I代表电流，用电流表测量；用滑动变阻器调节定值电阻两端的电压。
易错辨析：
定值电阻的阻值是大小不变的，实验中多次测量的目的是取平均值减小误差。
课堂检测
1. （3分）某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的是(　　)
A. 向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置
B. 向电路中连接开关时，应该先将开关断开
C. 开关应该接在靠近电源电流流出的一端
D. 电压表应与待测电阻并联，电流表应与待测电阻串联
C
2. （3分）利用电压表与电流表测电阻的方法叫做伏安法，下图所示中伏安法测电阻R的电路图正确的是(　　)
D
3. （8分）小英按图14-3-4甲所示的电路图连接实验电路,测量电阻Rx的阻值。该实验的实验原理是______________；闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图14-3-4乙、丙所示,则电压表的示数为________V,电流表的示数为________A,待测电阻Rx的阻值为________Ω。
2
0.5
4
4. （10分）王小军同学用如图14-3-5所示实物电路研究小灯泡的电阻，已知小灯泡正常工作时的电压是3 V。
（1）图14-3-5甲中部分导线已连好，请用笔画线代替导线将电路连接完整。
如答图14-3-3所示。
（2）根据实物图在图14-3-5乙所示的虚线方框内画出实验电路图。
如答图14-3-4所示。
（3）将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图14-3-6甲所示，则电压表示数为________V，此时灯丝的电阻为________Ω。
2.5
12.5
（4）改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表格所示，请根据表中数据，在图14-3-6乙中作出小灯泡的U-I图象。
次数 1 2 3 4 5
电流/A 0.06 0.1 0.15 0.18 0.2
电压/V 0.3 0.5 1 2 2.5
如答图14-3-5所示。
5. （6分）为了测量一只约5 Ω的电阻R的精确阻值，连成如图14-3-7所示的电路。
（1）电路中有一处连接错了，请你在接错的导线上打“?”，并画出正确的导线。
如答图14-3-6所示。
（2）在虚线框内，根据改正后的实物图画出电路图。
如答图14-3-7所示。
（3）根据实验需求在虚线框内设计一个记录表格。
实验次数 电压U/V 电流I/A 电阻R/Ω 电阻平均值R/Ω
1
2
3
