第十五章 电能与电功率
·上册·
目录
01
思维导图
02
易错点透析
03
重点突破
思维导图

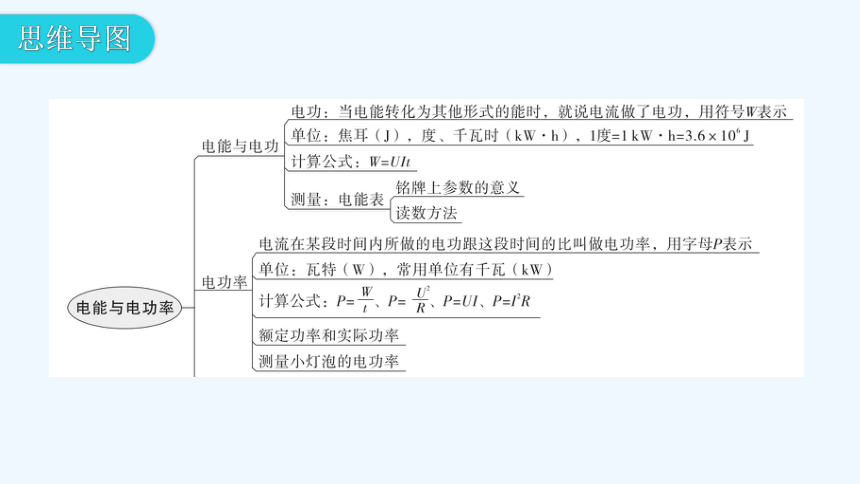

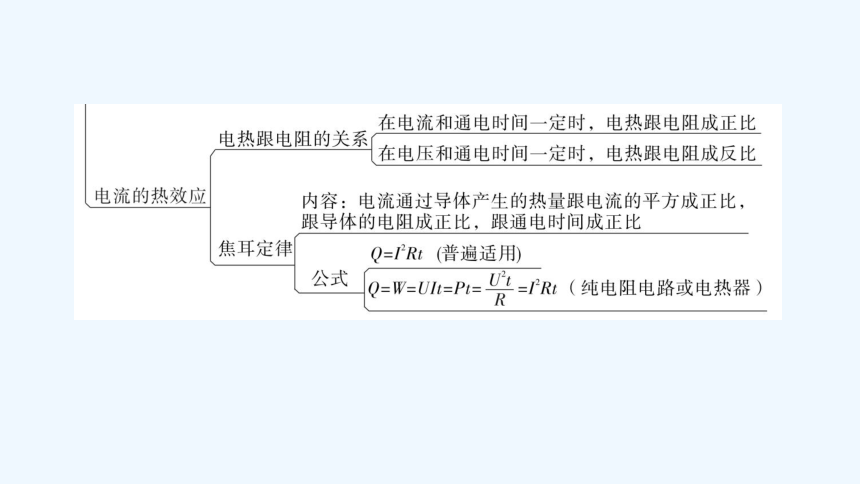

（1）电功与电功率是反映不同意义的物理量。
（２）电功讨论的是电流做功的“多少”，电功率讨论的是电流做功的“快慢”。

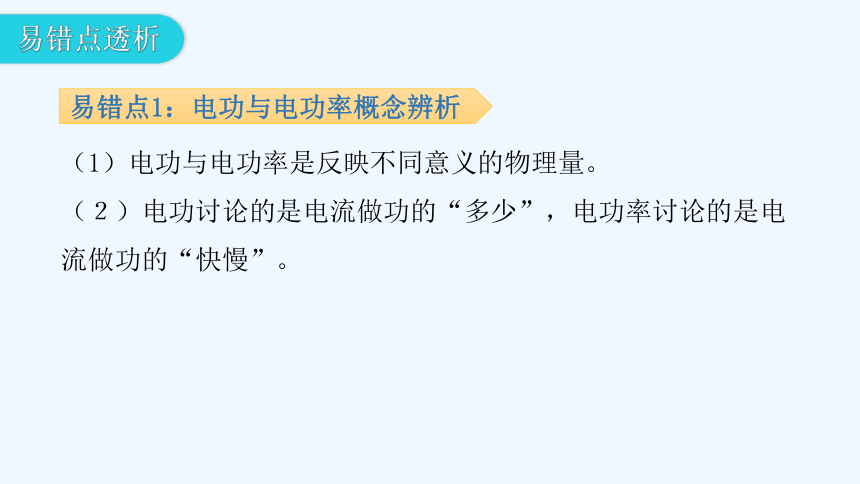

易错点1：电功与电功率概念辨析
易错点透析

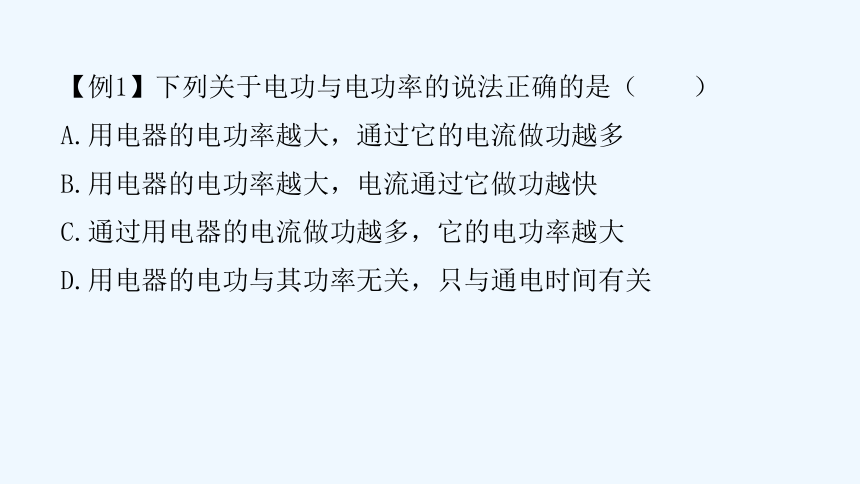

【例1】下列关于电功与电功率的说法正确的是（ ）
A.用电器的电功率越大，通过它的电流做功越多
B.用电器的电功率越大，电流通过它做功越快
C.通过用电器的电流做功越多，它的电功率越大
D.用电器的电功与其功率无关，只与通电时间有关

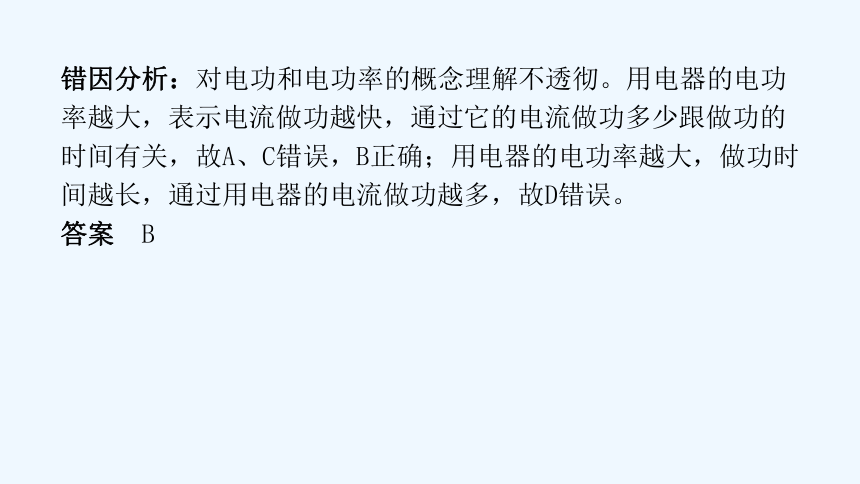

错因分析：对电功和电功率的概念理解不透彻。用电器的电功率越大，表示电流做功越快，通过它的电流做功多少跟做功的时间有关，故A、C错误，B正确；用电器的电功率越大，做功时间越长，通过用电器的电流做功越多，故D错误。
答案 B
学以致用

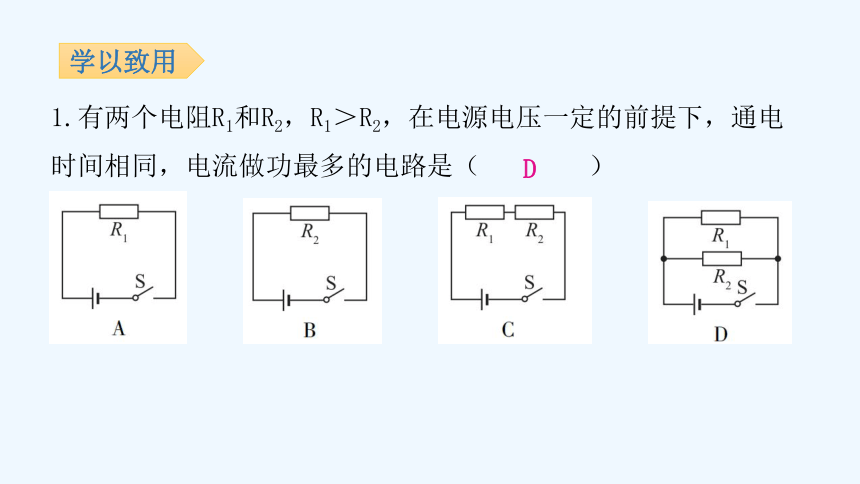

1.有两个电阻R1和R2，R1＞R2，在电源电压一定的前提下，通电时间相同，电流做功最多的电路是（ ）
D

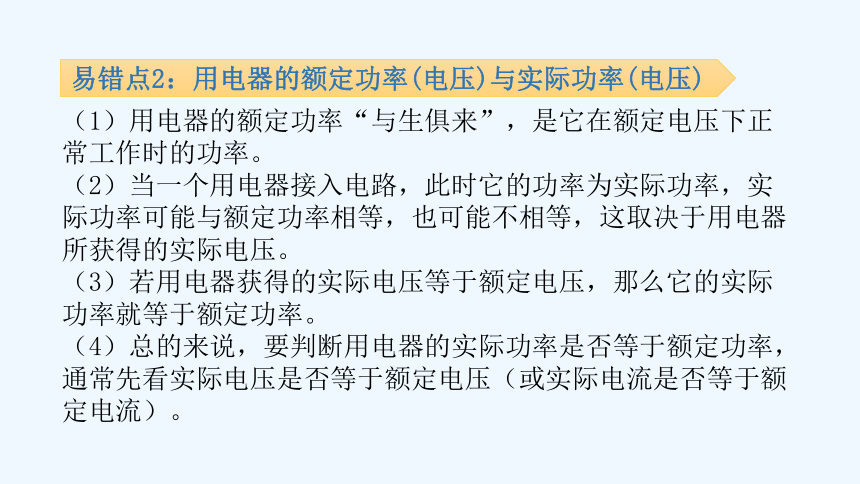

易错点2：用电器的额定功率(电压)与实际功率(电压)
（1）用电器的额定功率“与生俱来”，是它在额定电压下正常工作时的功率。
（2）当一个用电器接入电路，此时它的功率为实际功率，实际功率可能与额定功率相等，也可能不相等，这取决于用电器所获得的实际电压。
（3）若用电器获得的实际电压等于额定电压，那么它的实际功率就等于额定功率。
（4）总的来说，要判断用电器的实际功率是否等于额定功率，通常先看实际电压是否等于额定电压（或实际电流是否等于额定电流）。

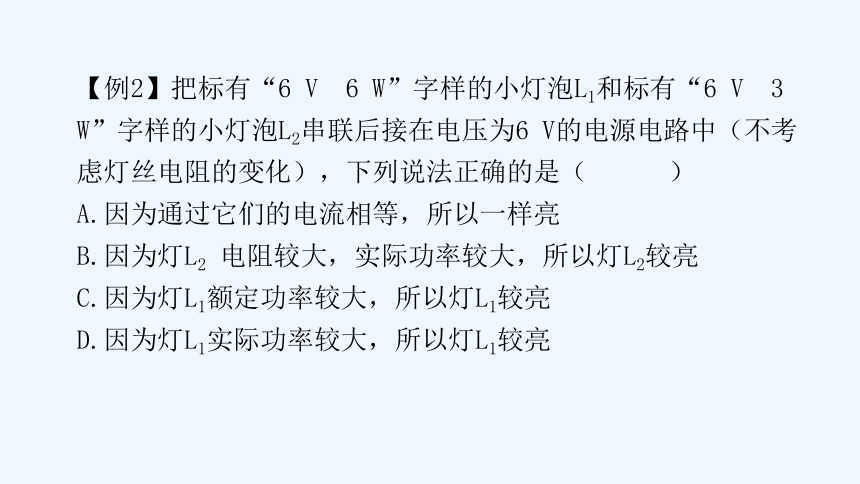

【例2】把标有“6 V 6 W”字样的小灯泡L1和标有“6 V 3 W”字样的小灯泡L2串联后接在电压为6 V的电源电路中（不考虑灯丝电阻的变化），下列说法正确的是（ ）
A.因为通过它们的电流相等，所以一样亮
B.因为灯L2 电阻较大，实际功率较大，所以灯L2较亮
C.因为灯L1额定功率较大，所以灯L1较亮
D.因为灯L1实际功率较大，所以灯L1较亮
错因分析：不能全面理解用电器的额定功率与额定电压、实际功率与实际电压的区别和联系。

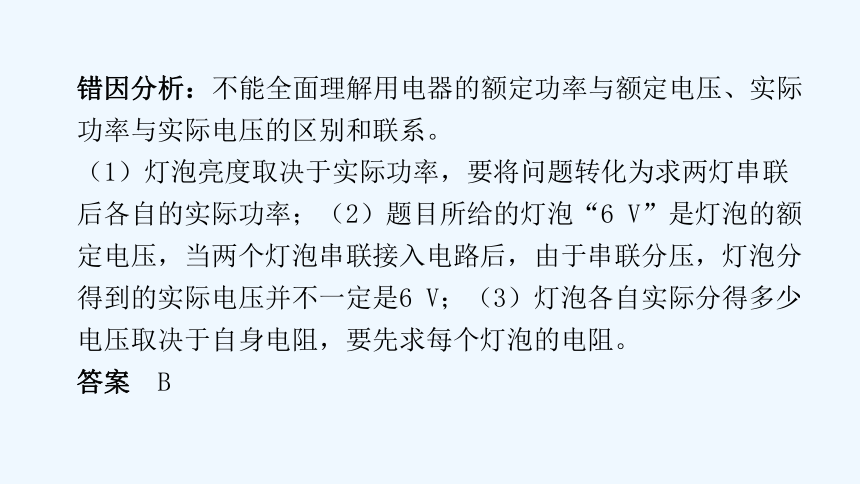

（1）灯泡亮度取决于实际功率，要将问题转化为求两灯串联后各自的实际功率；（2）题目所给的灯泡“6 V”是灯泡的额定电压，当两个灯泡串联接入电路后，由于串联分压，灯泡分得到的实际电压并不一定是6 V；（3）灯泡各自实际分得多少电压取决于自身电阻，要先求每个灯泡的电阻。
答案 B

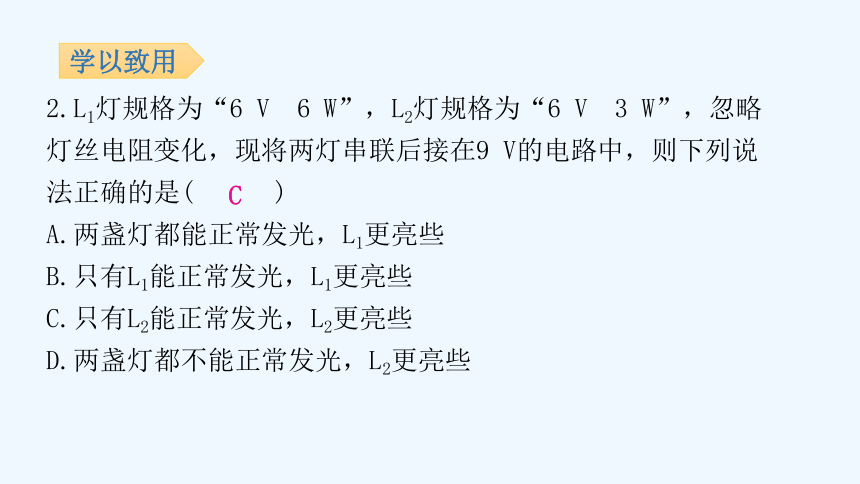

2.L1灯规格为“6 V 6 W”，L2灯规格为“6 V 3 W”，忽略灯丝电阻变化，现将两灯串联后接在9 V的电路中，则下列说法正确的是( )
A.两盏灯都能正常发光，L1更亮些
B.只有L1能正常发光，L1更亮些
C.只有L2能正常发光，L2更亮些
D.两盏灯都不能正常发光，L2更亮些
学以致用
C
易错点3：电热器高挡功率(加热)和低挡功率(保温)问题
（1）焦耳定律公式Q=I2Rt，适用于任何导体通电后由于电流热效应所产生热量大小的计算。
（2）Q=UIt或Q= 或Q=Pt等变形公式来源于Q=W，因此只适用于部分用电器（电能全部转化为内能）。
【例3】如图Z15-1所示的电路中，电源电压U=6 V，电阻R1=6 Ω，电阻R2=4 Ω。求：
（1）只闭合S1，R1的功率为多大？
（2）只闭合S2，通电10 s，R1产
生的电热是多少？
（3）当三个开关处于何种状态时，
整个电路消耗的电功率最大？此时
的最大电功率。
错因分析：对焦耳定律的公式及其变形公式的适用条件理解不全面。（1）只闭合S1，电路中只有R1工作，用公式P1=
计算。（2）只闭合S2，R1与R2串联，先求电路中的电流，再利用公式Q1=I2R1t计算。（3）当开关S1、S3闭合，S2断开时，R1、R2并联，电路中的总电阻最小，由P= 可知，电路的电功率最大。
解：（1）只闭合S1，R1的功率P1= =6 W。
（2）只闭合S2时，R1与R2串联.电路中的电流I=
=0.6 A,
通电10 s,电流通过R1产生的电热Q1=I2R1t=（0.6 A）2×6 Ω×10 s=21.6 J。
（3）当开关S1、S3闭合，S2断开时，R1、R2并联，电路中的总电阻最小，由P= 可知，电路的电功率最大。
P最大＝P1+P2＝ =15 W。
答：（1）只闭合S1，R1的功率为6 W。
(2)只闭合S2，通电10 s，R1产生的电热是21.6 J。
(3)当开关S1、S3闭合，S2断开时，整个电路消耗的电功率最大，为15 W。
3.如图Z15-2所示，是家用保温式电饭锅的电路原理图，S是手动、温控一体开关——必须用外力按下才能闭合，但当锅底温度达到大约103 ℃以上时，会自动弹起断开进入保温状态.已知R2=495 Ω，电饭锅的额定加热功率为880 W。
（1）分析电路原理图或根据你的实际生活经验，如果不按下开关S，电饭锅__________（填“能”或“不能”）煮熟饭。
（2）当电饭锅处于正常加热状态时，电路中的电流是多大？
学以致用
（3）当电饭锅处于保温状态时，保温功率是多大？
答案：(1)不能 (2)4 A (3)88 W
重点突破
重点1：有关电与热的分析计算
考点分析：利用电热器对水加热是一种常规题型。计算水吸收的热量用公式Q吸＝cmΔt；计算消耗的电能或产生的电热，利用Q=W来计算即可。电热器的加热效率用公式η＝ 来计算。
1.如图Z15-3所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R1和R2以并联和串联的方式分别放入甲、乙、丙、丁容器中，其中R1＞R2，若通电相同时间，则这四个容器中的水温从低到高的顺序是( )
A.甲、乙、丙、丁
B.丁、丙、甲、乙
C.丙、丁、乙、甲
D.甲、乙、丁、丙
B
2.家庭常用电热水壶的铭牌数据如图Z15-4所示，若加热电阻的阻值不随温度的变化而改变，下列选项正确的是［c水=4.2
×103 J/（kg·℃）］( )
A.电热水壶装满水时，水的体积是10 L
B.电热水壶正常工作时的电流是0.5 A
C.将1 kg、20 ℃的水在1个标准大气压
下烧开，需要吸收的热量为3.36×105 J
D.将1 kg、20 ℃的水在1个标准大气压下烧开，电热水壶需正常工作5.5 min，此电热水壶的效率为50%
额定电压 220V
额定加热功率 1 100W
最大盛水量 1 kg
C
3.某电加热器额定功率是2×103 W，正常工作210 s，消耗的电能是____________________J；若不计热损失，这些能量可使质量是__________kg的水温度升高50 ℃。［c水=4.2×103 J/（kg·℃）］
4.2×105
2
内
2.52×106
2.8×106
4.电热水器在工作过程中把电能转换成__________能，某电热水器的铭牌如图Z15-5所示，在该电热水器中装初温为25 ℃、质量为60 kg的水，在额定电压下工作1 400 s，水温升高10 ℃，则水吸收的热量是_______________J，电热水器消耗的电能是_______________J。［水的比热容为4.2×103 J/(kg·℃)］
5.电热水壶由于使用方便、高效，已成为家庭常用的电器之一。图Z15-6是某电热水壶的铭牌。要将1 L、20 ℃的水烧开（在
1个标准大气压下），此电热水壶需正常工作3 min 20 s的时间。则：
（1）水吸收的热量是多少？
（2）电热水壶消耗多少电能？
（3）电热水壶的热效率是多少？
XX牌电热水壶 额定电压 220V
额定功率 2 000W
电源频率 50HZ
容量 1.2L
答案：（1）3.36×105 J (2)4×105 J (3)84%
6.如图Z15-7甲所示是一则公益广告，浓浓的孝心渗透着社会主义核心价值观。小明给爷爷网购了一台电热足浴盆，其铭牌部分参数如图Z15-7乙所示。
(1)他为爷爷往足浴盆里加入初温为22 ℃的水，使之达到最大允许注水量，开始正常加热。控制面板如图Z15-7丙所示，当温度达到显示温度时，完成加热。求此过程中水所吸收的热量。［c水=4.2×103 J/(kg·℃)］
(2)此次加热过程耗时10 min，求此过程足浴盆的电热效率。
(3)加热后，爷爷换成300 W挡位，泡脚20 min，求此次加热和泡脚总共消耗多少电能。
答案：(1)4.2×105 J (2)87.5% (3)8.4×105 J
重点2：有关电热的分析计算
考点分析：电热问题指的是电加热器的挡位问题，即保温和加热二挡问题，很少涉及三挡问题。保温和加热问题，实质是通过开关改变电路结构，从而改变电路接入的总电阻大小。根据公式P=
可知：家庭电路U=220 V是个定值，电路中的总电阻大，总功率小，为保温挡；电路中的总电阻小，总功率大，为加热挡。
7.图Z15-8甲为军军家新买的电饭煲，它有加热和保温两种功能。图Z15-8乙是其简化电路，电源电压为220 V，R1、R2为电热丝。当开关S接加热挡时，电路的总功率为1 100 W；当开关S接保温挡时，电路的总功率为44 W。求：
(1)电饭煲在加热挡和保温挡时，
开关S应分别与哪个触点连接？
(2)当开关S接b时，电路中电流为
多少？
(3)当开关S接a时，工作10 min，
R1电热丝产生的热量为多少？
答案：(1)S接a时为保温挡，S接b时为加热挡
(2)5 A (3)25 344 J
某品牌电饭锅 额定电压 220 V
额定 功率 高温烧煮 840 W
低温焖饭
电源频率 50 Hz
8.图Z15-9是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。R0和R为电热丝，R0的阻值为1 210 Ω，该电饭锅铭牌技术参数如下表所示（低温焖饭挡额定功率模糊不清），求：
（1）电饭锅高温烧煮0.5 h消耗的电能。
（2）电饭锅低温焖饭时的额定功率。
（3）电阻丝R的阻值。
答案：（1）0.42 kW·h （2）40 W （3）60.5 Ω
额定电压 220 V 正常工作电流 高温挡 5 A
低温挡 2 A
9.图Z15-10是某校师生自制的电烘箱的简化电路图，R1和R2均为电热丝且电阻值恒定，其部分技术参数如下表。根据师生们的设计。求：
（1）电烘箱在高温挡正常工作时每分钟可产生的热量。
（2）电热丝R1的阻值。
（3）电烘箱在低温挡正常工作时，R2的功率。
答案：（1）6.6×104 J （2）44 Ω （3）264 W
10.新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图Z15-11甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220 V电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图Z15-11乙所示。求：
（1）S和S1都闭合时电
饭锅的电功率。
（2）电热丝R2的阻值。
（3）这30 min内电饭
锅产生的热量。
答案：(1)660 W (2)220 Ω (3)9.9×105 J
重点3：有关动态电路的分析计算
考点分析：（1）在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
（2）当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
11.如图Z15-12所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时( )
A.电流表示数变大，电压表示
数变小，灯泡变暗
B.电流表示数变小，电压表示
数变大，灯泡变亮
C.灯泡的实际功率减小
D.灯泡的实际功率增大
C
12.如图Z15-13所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是( )
A.灯泡变暗，电压表示数变大
B.灯泡变亮，电压表示数不变
C.电路消耗的总功率变小，电压
表示数不变
D.电路消耗的总功率变大，电压
表示数变大
C
13.如图Z15-14所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是( )
A.电流表的示数变大
B.电压表的示数变大
C.小灯泡的亮度不变
D.电路中的总功率变大
C
14.压力传感器是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。如图Z15-15所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定一起，压力大小可通过电压表示数来显示。当压力F越大时。则下列说法正确的是（ ）
A．滑动变阻器接入电路中的电阻变大，
电压表的示数变小
B．滑动变阻器接入电路中的电阻变小，
电压表的示数变小
C．滑动变阻器接入电路中的电阻变大，
电压表的示数变大
D．滑动变阻器接入电路中的电阻变小，
电压表的示数变大
C
15.如图Z15-16所示，电源电压不变，当滑动变阻器的滑片P由a端向b端移动时( )
A.电压表的示数变小，电流表的
示数变大，灯泡和滑动变阻器的
总电功率变小
B.电压表的示数变小，电流表的
示数变大，灯泡和滑动变阻器的
总电功率变大
C.电压表的示数变大，电流表的示数变小，灯泡和滑动变阻器的总电功率变小
D.电压表的示数变大，电流表的示数变小，灯泡和滑动变阻器的总电功率变大
C
16.如图Z15-17所示电路，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，电压表的示数将__________，小灯泡的电功率将__________（前两空均填“变大”“变小”或“不变”）。小灯泡的亮度将__________（填“不变”“变亮”或“变暗”）。
变大
变小
变暗
17.如图Z15-18所示的电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电压表V的示数将__________，电流表的A2的示数将__________，电压表V的示数与电流表A1的示数之比将__________。(均填“变大”“变小”或“不变”)
不变
变小
不变
18.如图Z15-19甲所示，用一个PTC电阻R0与阻值为100 Ω的电热丝R串联，R0的阻值随温度的变化如图Z15-19乙所示。
（1）当开关S指向1位置时，电吹风吹__________风。
热
（2）该电吹风吹热风时，其温度基本恒定在200 ℃左右，当它的温度继续升高时，R0的电阻将__________，电热丝的发热功率将__________。（两空均填“增大”“不变”或“减小”）
（3）该电热丝的最大发热功率是__________W。
增大
减小
400
19.如图Z15-20所示电路中定值电阻R1=5 Ω，R2为滑动变阻器，电源电压保持不变。当滑片在a端时，电流表示数为0.6 A，滑片在b端时电压表示数为2 V，求：
(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当滑片在R2中点时，在20 s内
电流通过R1产生的热量是多少？
答案：(1)3 V (2)10 Ω (3)9 J
20.如图Z15-21所示，电源电压恒为6 V，定值电阻R为6 Ω，灯泡L标有“6 V 3 W”字样，灯丝电阻不变。求：
（1）灯泡L正常发光的电阻是多少？
（2）开关S1、S2、S3分别在什么状态时，
整个电路中消耗的总功率最小？最小功
率是多少？
（3）开关S1、S2、S3分别在什么状态时，
整个电路中消耗的总功率最大？最大功
率是多少？
答案：（1）12 Ω
（2）当S2闭合，S1、S3断开时，整个电路中消耗的总功率最小，最小功率是2 W。
（3）当S2断开，S1、S3闭合时，整个电路中消耗的总功率最大，最大功率是9 W。
重点4：非常规方法测量电功率
考点分析：非常规方法测量电功率与非常规方法测量电阻的本质是一样的。根本分析方法是利用串、并联电路规律分析出测量对象的电压U和电流I，利用公式P=UI计算即可。主要有两种类型：一是没有电流表，二是没有电压表。当没有电流表时，可以借助一个已知电阻和电压表来替代电流表。当没有电压表时，可以借助一个已知电阻和电流表来替代电压表。特别注意：测量灯泡的额定功率时，必须使灯泡两端的电压为额定电压，或通过灯泡的电流为额定电流。
21.小明同学在测定额定电压为“3.8 V”的小灯泡的额定功率时，发现电压表“0～15 V”量程坏了，而“0～3 V”量程完好，实验所用其他器材完好，所用的电源电压恒为6 V，在不更换实验器材的情况下，请在图Z15-22所示虚线框内帮助小明同学设计一个实验电路图。
如答图Z15-1所示。
22.一只小灯泡的额定电压为2.5 V，正常发光时的电流约为0.3 A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关、电压为6 V的电源、滑动变阻器、导线若干。
（1）请你用笔画线代替导线，将图Z15-23甲中电路连接完整。
如答图Z15-2所示。
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是____________________。
小灯泡断路
0.26
0.65
电压U/V 1 2.5 2.8
电流I/A 0.18 0.28
（3）排除故障后，进行了三次测量，测量数据如下表．当小灯泡正常发光时，电流表示数如图Z15-23乙所示，此时电流为__________A；小灯泡的额定功率为__________W。
（4）利用所给器材，该实验装置__________（填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系。
（5）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图Z15-24所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1， 将S2拨到触点__________（填“1”或 “2”），移动滑片，使电压表的示数为__________V；
②再将开关S2拨到触点__________（填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
不能
2
2.5
1
③灯泡额定功率的表达式为P额=_________________________________（用已知量和测量的量表示）。
23.小明同学利用电流表和变阻箱测量小灯泡的功率，设计并接了如图Z15-25甲所示的实物电路。
(1)为了保护电路，闭合开关S1前，应将滑片P移到滑动变阻器的__________(填“A”或“B”)端。
B
(2)闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器的阻值使电流表的示数为I1，如图Z15-25乙所示，I1＝__________A。
(3)将开关S2扳向“2”，保持滑动变阻器的阻值不变，调节变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5 Ω；则步骤(2)中小灯泡的电阻R1＝__________Ω，这种测量小灯泡电阻的方法是______________________(填“控制变量法”或“等效替代法”)。
0.2
5
等效替代法
(4) 步骤(2)中小灯泡的实际功率P1＝__________W。
(5)若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是__________（填字母）。
A.P0＝2P1 B.P0＝3P1
C.P0＝4P1 D.P0＝5P1
0.2
D
24.小明用伏安法测量小灯泡的电功率中，提供的实验器材有待测小灯泡（额定电压为2.5 V）、电源（两节新干电池）、滑动变阻器、电流表、电压表、开关及导线若干。
（1）如图Z15-26甲所示进行实验时，通过移动滑片记录了多组数据，并作出了如图Z15-26乙所示的I-U图象。据图象可知小灯泡的额定功率为__________W。
0.75
（2）小华利用小明的实验器材，只增加了一个阻值为10 Ω的定值电阻R1、电阻箱R2，来测量小灯泡的额定功率。如图Z15-26丙、丁是她设计的两种不同方案的电路图。能达到实验目的的是__________（填字母）。
A.两种方案都能 B.两种方案都不能
C.丙方案不能，丁方案能 D.丙方案能，丁方案不能
A
（3）实验结束后，小明将该小灯泡单独与一个10 Ω的定值电阻R0串联后接入电压为3 V的电源两端，此时R0的功率是_________W。
0.4
25.在测量小灯泡的电功率的实验中，所用小灯泡的额定电流为0.3 A，正常工作时灯丝的阻值在10～15 Ω之间，所提供的器材有电流表、电压表、电源(电压恒为6 V)、开关各一个、滑动变阻器(50 Ω 1 A)一个、导线若干。
(1)将图Z15-27甲的实验电路补充完整。
如答图Z15-3所示。
(2)闭合开关前，图甲中的滑片P应位于最__________(填“左”或“右”)端，闭合开关无论怎样移动变阻器滑片P，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是______________(写出一种即可)。
(3)排除故障，闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图Z15-27乙所示，小灯泡的额定功率为__________W。
右
灯泡短路
1.2
(4)小华没用电压表，但多用了一个开关，其他器材与小明的相同，她也测出了小灯泡的额定功率。设计了如图Z15-27丙所示电路图，请帮她完成实验步骤并做相关计算。
实验步骤：
①如图所示连接电路，然后闭合开关S1，移动滑片P，使电流表的示数为__________A；
②再闭合开关S2，保持滑动变阻器滑片位置不动，记下电流表示数为__________A；
③她根据实验数据正确求出小灯泡的额定功率与步骤(3)相同。
0.3
0.9
考点5：有关图象分析计算
考点分析：(1)看清图象中横、纵坐标所表示的物理量，弄清坐标上的分度值。(2)明确图象所表达的物理意义，利用图象的交点坐标、倾斜程度等进行分析、推理、判断和计算。(3)根据图象把题目中的问题计算出结果或做出判断性结论。
26.标有“6 V 3 W”字样的小灯泡，通过它的电流与电压的关系如图Z15-28所示。若把它与一只阻值为8 Ω的电阻并联接在电压为4 V的电路中，则整个电路消耗的功率为( )
A.3 W
B.3.3 W
C.3.6 W
D.5 W
C
27.小明用如图Z15-29甲所示电路来测量额定电压为2.5 V的小灯泡功率，电源电压恒为4.5 V。小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图Z15-29乙所示。针对该实验过程，下列结果正确的是( )
A.小灯泡的额定功率为6.25 W
B.小灯泡正常工作时的电阻为5 Ω
C.滑动变阻器的最大阻值为40 Ω
D.电路消耗的最小功率为0.05 W
C
28.如图Z15-30甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。图Z15-30乙是小灯泡L和电阻R的I-U图象。下列说法中正确的是（ ）
A．只闭合开关S1时，L的电阻
为10 Ω
B．再闭合开关S2后，电路总
功率为1.2 W
C．再闭合开关S2后，电流表示数增加0.5 A
D．再闭合开关S2后，在1 min内电阻R产生的热量是24 J
D
29.如图Z15-31甲所示，R1的阻值是20 Ω.滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图Z15-31乙所示，则R2消耗的最大功率是( )
A.0.45 W
B.0.50 W
C.0.80 W
D.0.90 W
A
30.如图Z15-32甲所示，电源电压保持不变，闭合开关S，变阻器滑片P从a端移到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图Z15-32乙所示，由图象可知，R1的阻值为__________Ω；当电路中的电流为0.2 A时，R1与R2消耗的电功率之比为__________。
10
2∶1
31.如图Z15-33所示是甲、乙两电阻经实验测得的U-I图象。现将甲、乙两电阻串联在电路中，当通过电路的电流为__________A时，两个电阻消耗的功率相等。若将甲、乙两电阻并联在电路中，当通过两个电阻的总电流为0.3 A时，两电阻消耗的总功率是__________W。
0.25
0.6
32.如图Z15-34甲所示，R0为定值电阻，R是压敏电阻，阻值随压力的增大而变大。闭合开关S，改变R上压力大小，两电表示数之间的关系图象如图Z15-34乙所示。当压力变大时，电压表的示数__________(填“变大”“不变”或“变小”)，电源电压U=__________V；R0=__________Ω；当R0消耗的电功率为0.4 W时，R消耗的电功率P=__________W。
变大
6
10
0.8
33.如图Z15-35甲所示，额定电压为20 V的灯泡L与滑动变阻器R串联接入电路，电源电压为24 V。灯泡L的I-U图象如图Z15-35乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所
消耗的电功率。
（2）滑动变阻器接入电路的阻值。
答案：（1）0.4 A 8 W （2）10 Ω
34.如图Z15-36甲所示的电路中，电源电压不变，定值电阻R0=10 Ω，滑动变阻器R最大阻值为10 Ω，灯泡标有“6 V 4.8 W”，灯泡的I-U图象如图Z15-36乙所示，当只闭合开关S、S1，滑动变阻器滑片位于最右端时，通过灯泡L的电流为0.6 A。求：
(1)滑动变阻器滑片位于最右端时，灯泡L的实际功率。
(2)灯泡正常工作时，滑动变阻器接入电路中的阻值。
(3)只闭合开关S、S2，电路消耗的最小电功率。
答案：(1)1.2 W (2)2.5 Ω (3)3.2 W
