沪粤版九年级上册物理 13.6探究串、并联电路中的电压 习题课件(共16张PPT)

(共16张PPT)
第十三章 探究简单电路
13.6 探究串、并联电路中的电压

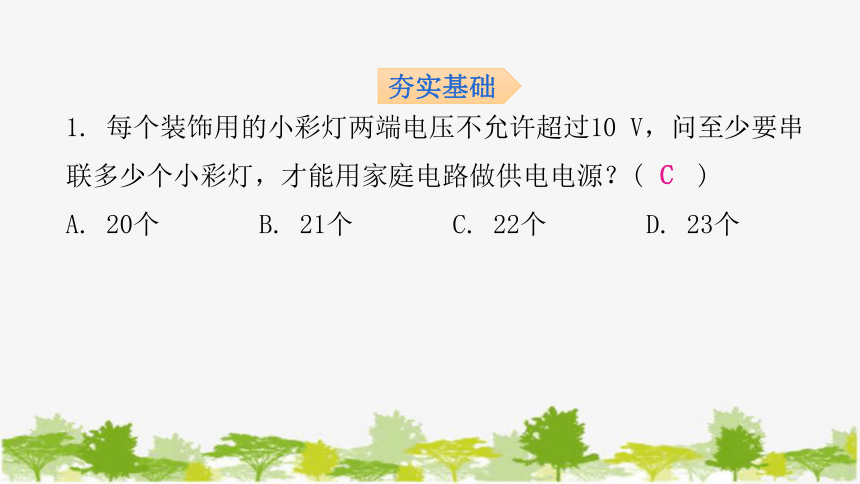

1. 每个装饰用的小彩灯两端电压不允许超过10 V，问至少要串联多少个小彩灯，才能用家庭电路做供电电源？(　　)
A. 20个 B. 21个 C. 22个 D. 23个
夯实基础
C
2. 如图K13-6-1所示的电路图，仅开关S2闭合时，电压表示数为9 V；仅开关S1闭合时，电压表示数为4 V，下列说法不正确的是(　　)
A. 电源电压为9 V
B. 灯L1两端的电压为4 V
C. 灯L2两端的电压为4 V
D. 灯L1和灯L2的总电压为9 V
C

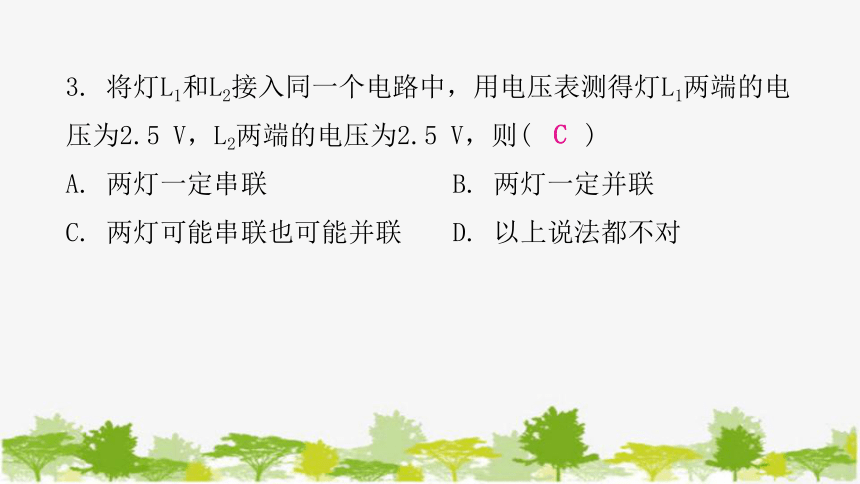

3. 将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5 V，L2两端的电压为2.5 V，则(　　)
A. 两灯一定串联 B. 两灯一定并联
C. 两灯可能串联也可能并联 D. 以上说法都不对
C

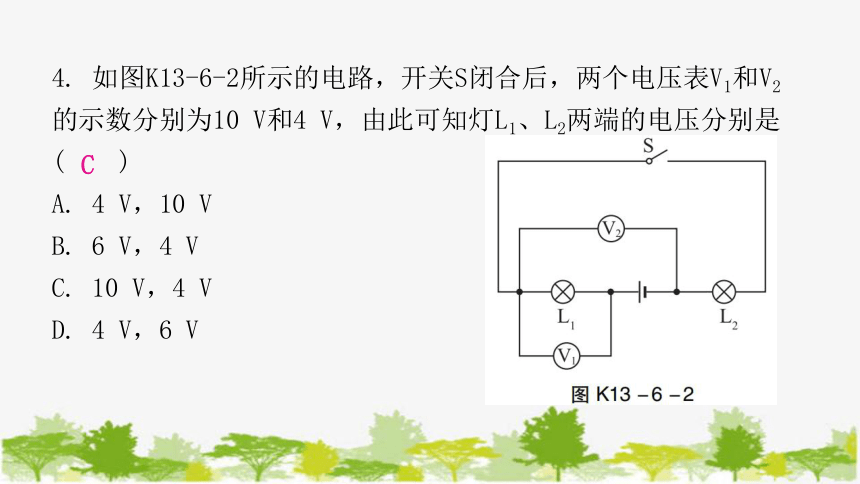

4. 如图K13-6-2所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为10 V和4 V，由此可知灯L1、L2两端的电压分别是
(　　)
A. 4 V，10 V
B. 6 V，4 V
C. 10 V，4 V
D. 4 V，6 V
C

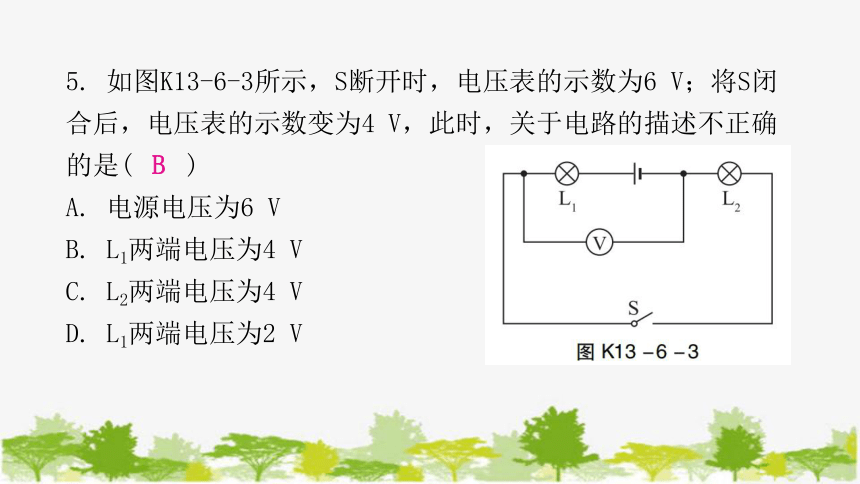

5. 如图K13-6-3所示，S断开时，电压表的示数为6 V；将S闭合后，电压表的示数变为4 V，此时，关于电路的描述不正确的是(　　)
A. 电源电压为6 V
B. L1两端电压为4 V
C. L2两端电压为4 V
D. L1两端电压为2 V
B

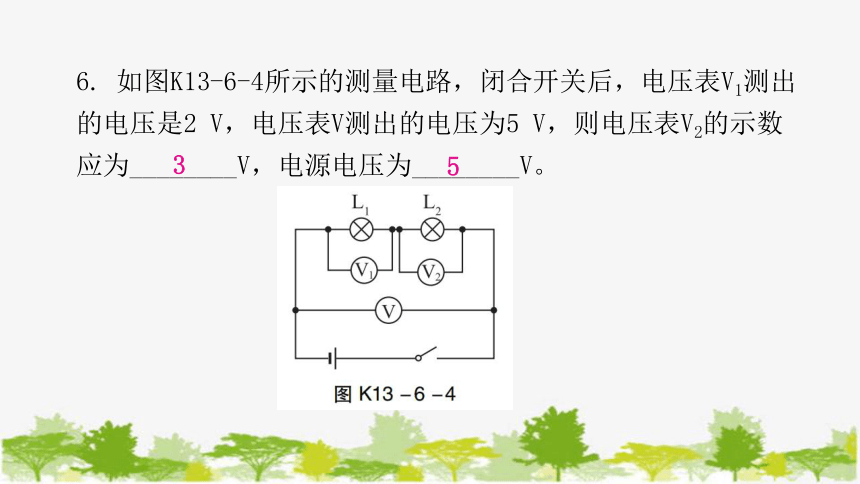

6. 如图K13-6-4所示的测量电路，闭合开关后，电压表V1测出的电压是2 V，电压表V测出的电压为5 V，则电压表V2的示数应为________V，电源电压为________V。
3
5
7. 如图K13-6-5甲所示的电路，闭合开关后，两电压表示数分别如图K13-6-5乙、丙所示，则L2两端电压为________V，电源电压为________V。
1.4
4
8. 小明同学对串联电路中电压的规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
（1）按图K13-6-6所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出AB
间的电压。
（3）在测BC间的电压时，小明为了节省时间，
采用以下方法：电压表所接的B接点不动，只
断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
【交流与评估】
（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是灯L1________或灯L2________。
（3）小明用上面的方法________(填“能”或“不能”)测出BC间的电压，原因是__________________________________。
断开
短路
断路
不能
电压表的正负接线柱接反了
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是__________________________________，改进方法_____________________________________________________。
一次实验得出的结论具有偶然性
改变小灯泡的规格或电源电压，多次实验
UAB/V UBC/V UAC/V
2.4 1.4 3.8
9. 请将如图K13-6-7中的器材连线完整。要求：两灯串联，电压表只测L1灯两端的电压。
如答图K13-6-1所示。
能力提升
10. 如图K13-6-8所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是(　　)
A．导线1
B．导线2
C．导线3
D．导线4
C
11. 有两个电路元件A、B，把它们串联在电路中，如图K13-6-9甲所示，流过元件的电流与其两端的电压关系如图K13-6-9乙所示。闭合开关S，这时电流表的示数为0.2 A，若将A、B两元件并联接在同样的电源上，则此时电路中的总电流为(　　)
A. 1.2 A
B. 0.6 A
C. 0.7A
D. 0.5 A
A
12. 如图K13-6-10所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端的电压是________V。
4.5
