人教版
第二十章　电与磁
阶段检测(第二十章)

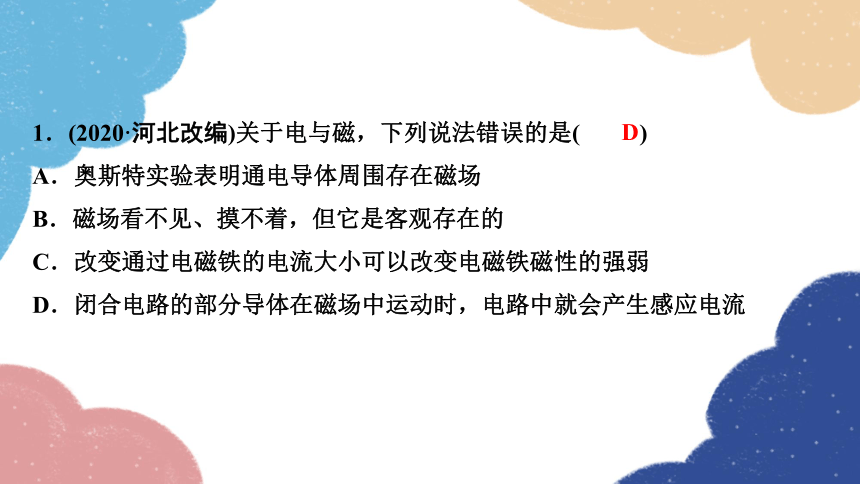

1．(2020·河北改编)关于电与磁，下列说法错误的是( )
A．奥斯特实验表明通电导体周围存在磁场
B．磁场看不见、摸不着，但它是客观存在的
C．改变通过电磁铁的电流大小可以改变电磁铁磁性的强弱
D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流
D

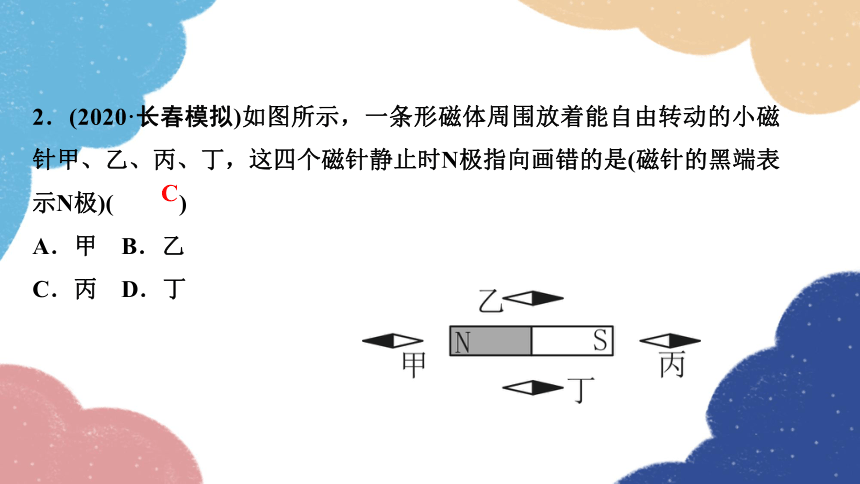

2．(2020·长春模拟)如图所示，一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁，这四个磁针静止时N极指向画错的是(磁针的黑端表示N极)( )
A．甲 B．乙
C．丙 D．丁
C

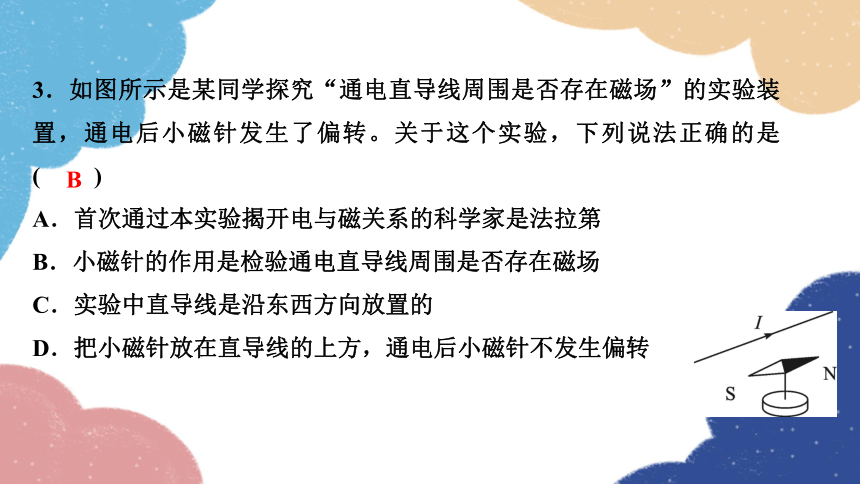

3．如图所示是某同学探究“通电直导线周围是否存在磁场”的实验装置，通电后小磁针发生了偏转。关于这个实验，下列说法正确的是( )
A．首次通过本实验揭开电与磁关系的科学家是法拉第
B．小磁针的作用是检验通电直导线周围是否存在磁场
C．实验中直导线是沿东西方向放置的
D．把小磁针放在直导线的上方，通电后小磁针不发生偏转
B

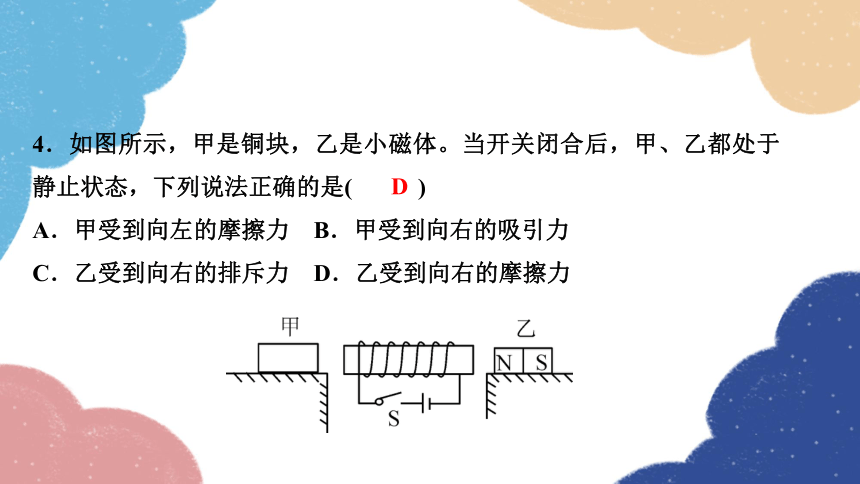

4．如图所示，甲是铜块，乙是小磁体。当开关闭合后，甲、乙都处于静止状态，下列说法正确的是( )
A．甲受到向左的摩擦力 B．甲受到向右的吸引力
C．乙受到向右的排斥力 D．乙受到向右的摩擦力
D

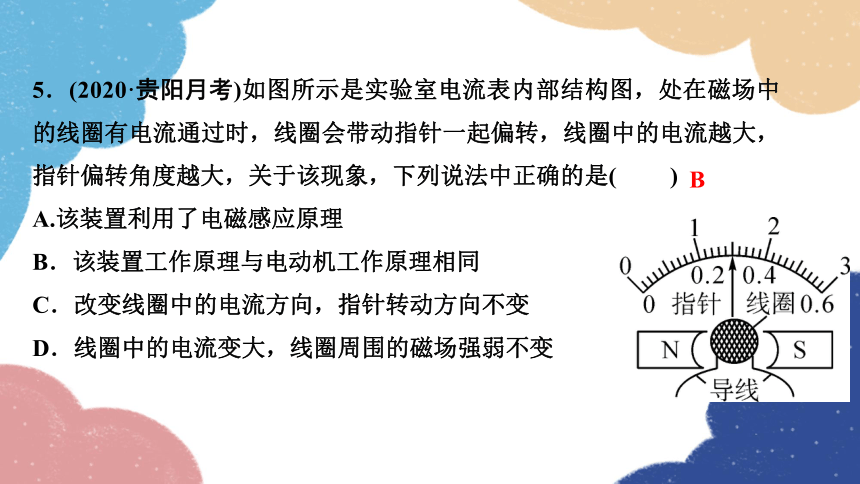

5．(2020·贵阳月考)如图所示是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转，线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是( )
A.该装置利用了电磁感应原理
B．该装置工作原理与电动机工作原理相同
C．改变线圈中的电流方向，指针转动方向不变
D．线圈中的电流变大，线圈周围的磁场强弱不变
B

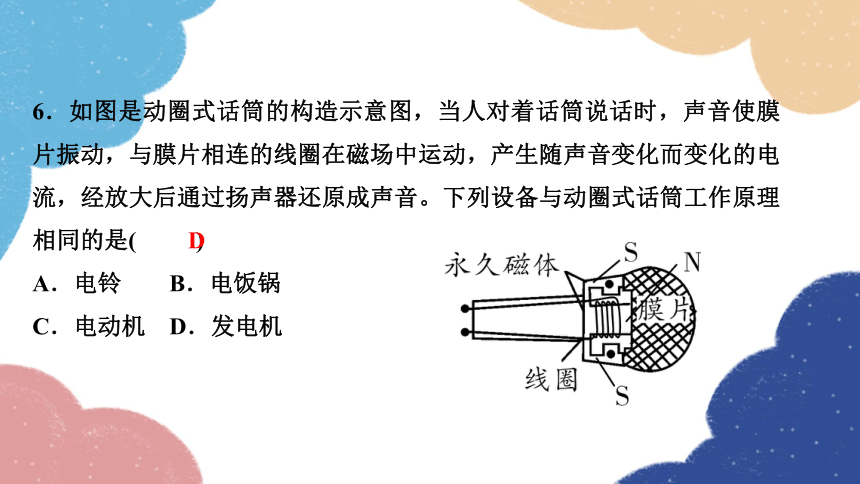

6．如图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音。下列设备与动圈式话筒工作原理相同的是( )
A．电铃 B．电饭锅
C．电动机 D．发电机
D
7．(多选)在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小。将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是( )
A．螺线管左端为S极，右端为N极
B．当R1的滑片向左滑动时，电压表示数减小
C．当R1的滑片向右滑动时，电流表示数增大
D．在螺线管中插入铁芯，电压表示数减小
BD
8．(多选)现在很多大型商场都安装了如图甲所示的“聪明的电梯”，没人和有人时电梯运行的速度会发生变化，这种电梯的简易控制电路如图乙所示，R1是一个压敏电阻，其阻值随压力的增大而减小。对此，下列说法正确的是( )
A．电路中电磁铁上端相当于条形磁体的N极
B．当电流的方向发生变化时，电梯运行的速度会发生变化
C．当压力增大到一定值时，衔铁与触点2接触，电梯速度加快
D．当无人站在电梯上时，电磁继电器控制电路中的电流增大
AC
9．中国是世界上最早研究磁现象的国家，并制成了指向仪器_______，它是用天然磁石磨制成的________，静止时其_______指向南方。
10．小郭同学自制了一个用开关来控制电磁铁南、北极的巧妙装置，如图所示，当开关S接____(选填“a”或“b”)点时，电磁铁的A端是N极。
司南
磁勺
勺柄
a
11．如图所示，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，闭合开关S，此时电磁铁A端为____极，将滑片P向右滑动，空心小铁球将________(选填“上浮”“下沉”或“静止”)。
S
上浮
12．小明借助如图甲所示的实验装置探究“磁场对通电导体的作用”，闭合开关，原本静止的轻质铜棒ab水平向左运动。小明由此推测：如图乙所示，若电子沿着垂直于纸面向内的方向飞入磁场，电子的运动方向将发生改变，小明推测的依据是_____________________，你认为电子会偏向____(选填“左”或“右”)侧运动。
磁场对电流的作用
右
13．如图所示，无摩擦平行金属导轨固定在一水平面内，一初速度为v的导体棒沿金属导轨水平向右运动，整个装置处在方向竖直向上的均匀磁场中，则导体棒中____(选填“会”或“不会”)产生感应电流，在导轨上运动过程中，导体棒的速度________(选填“不变”“变小”或“变大”)。
会
变小
14．(2020·乐山)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
解：
15．如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成。通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。
(1)指针B下方的物体A应由____材料制成。
A．铜　　　B．铁　　　C．铝　　　D．塑料
(2)当开关闭合后电磁铁左端应为____极。
(3)实验发现：
①当滑动变阻器的滑片P向右滑动时，指针B偏转的角度将会_______(选填“变大”或“变小”)；
②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会_______(选填“变大”或“变小”)。
(4)经过对电磁铁的研究，可得出结论：电磁铁的磁性强弱与
_______________和_____________有关。
B
N
变小
变大
电流的大小
线圈的匝数
16．图甲为热敏电阻的R t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150 Ω，当线圈中电流大于或等于28 mA时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6 V，图中的“电源”是恒温箱加热器的电源。
(1)从图甲中可得50 ℃时热敏电阻的阻值为____Ω。
(2)恒温箱的加热器应接在A、B端还是C、D端？
(3)若恒温箱内的温度达到100 ℃时，通过计算分析恒温箱加热器是否处于工作状态？
(4)若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将_________(选填“升高”“不变”或“降低”)。
90
升高
(4)据题意可知，当线圈中电流大于或等于28 mA时，继电器的衔铁被吸合，即恒温箱会停止工作，故可知，若在控制电路中串联一个电阻后，电路电阻变大，同样情况下，使得电路电流变小，故控制电路达到28 mA时热敏电阻阻值更小，故恒温箱内的温度会更高
