人教版物理九年级下册第十八章综合检测试题（含答案）

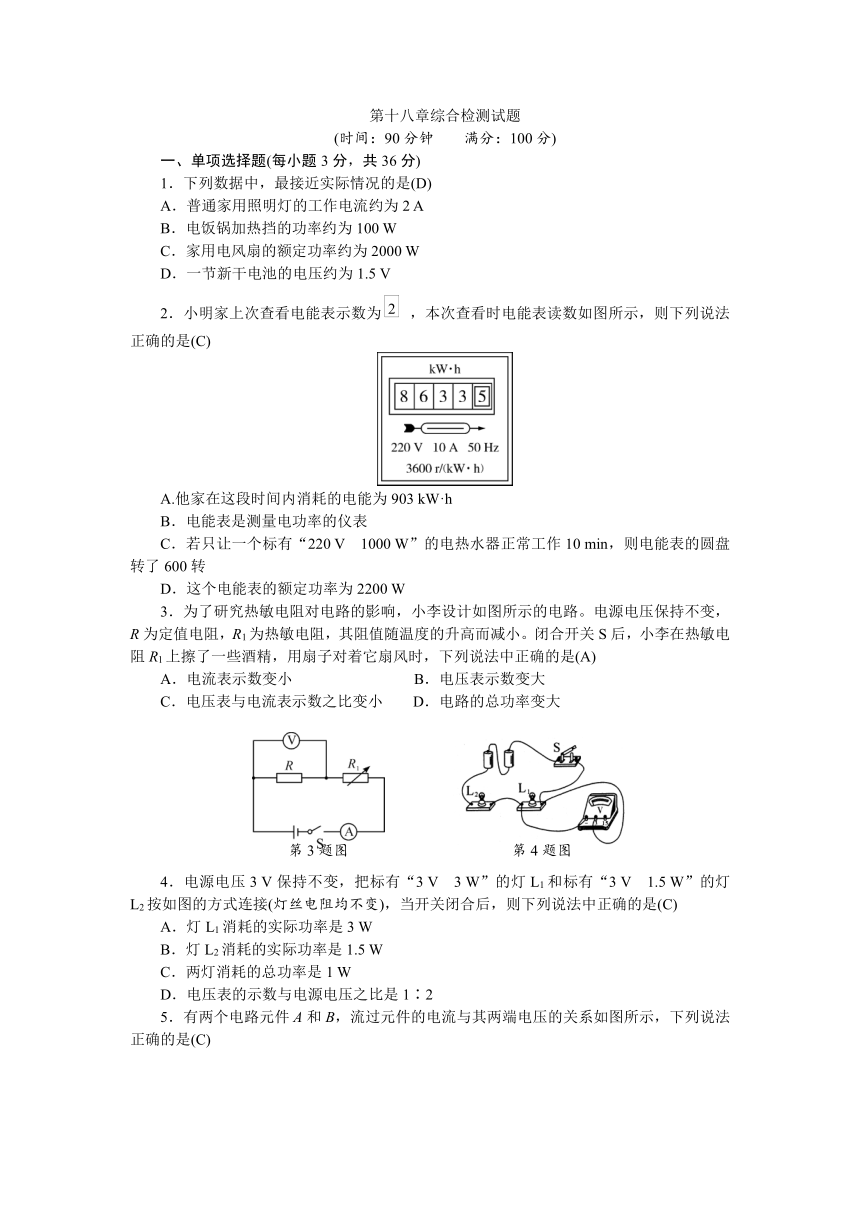

第十八章综合检测试题
(时间：90分钟　　满分：100分)
一、单项选择题(每小题3分，共36分)
1．下列数据中，最接近实际情况的是(D)
A．普通家用照明灯的工作电流约为2 A
B．电饭锅加热挡的功率约为100 W
C．家用电风扇的额定功率约为2000 W
D．一节新干电池的电压约为1.5 V
2．小明家上次查看电能表示数为
8 5 4 3 \x(2)
) ，本次查看时电能表读数如图所示，则下列说法正确的是(C)
A.他家在这段时间内消耗的电能为903 kW·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220 V　1000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200 W
3．为了研究热敏电阻对电路的影响，小李设计如图所示的电路。电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关S后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是(A)
A．电流表示数变小　　　　　　　　B．电压表示数变大
C．电压表与电流表示数之比变小 D．电路的总功率变大
eq \o(\s\up7(),\s\do5(第3题图)) 　　　　 eq \o(\s\up7(),\s\do5(第4题图))
4．电源电压3 V保持不变，把标有“3 V　3 W”的灯L1和标有“3 V　1.5 W”的灯L2按如图的方式连接(灯丝电阻均不变)，当开关闭合后，则下列说法中正确的是(C)
A．灯L1消耗的实际功率是3 W
B．灯L2消耗的实际功率是1.5 W
C．两灯消耗的总功率是1 W
D．电压表的示数与电源电压之比是1∶2

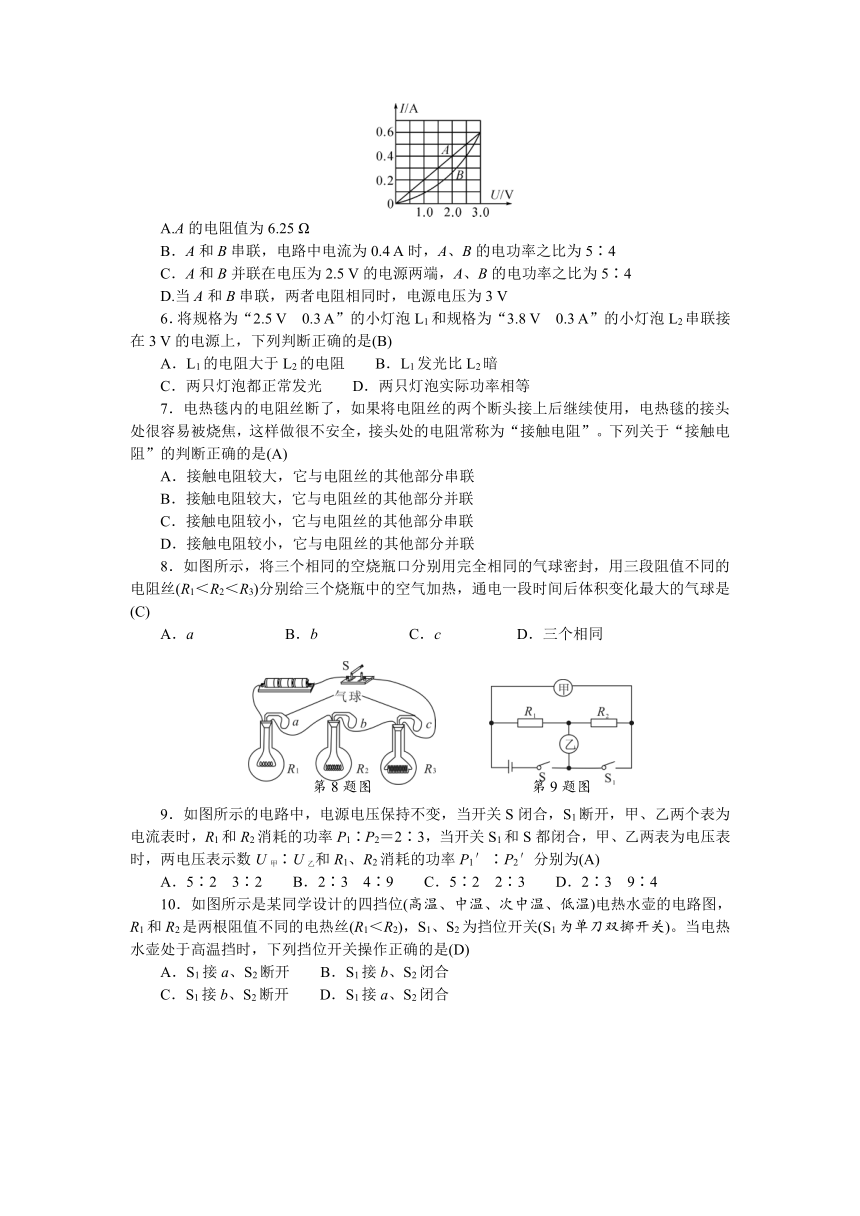

5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C)
A.A的电阻值为6.25 Ω
B．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4
C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比为5∶4
D.当A和B串联，两者电阻相同时，电源电压为3 V
6．将规格为“2.5 V　0.3 A”的小灯泡L1和规格为“3.8 V　0.3 A”的小灯泡L2串联接在3 V的电源上，下列判断正确的是(B)
A．L1的电阻大于L2的电阻 B．L1发光比L2暗
C．两只灯泡都正常发光 D．两只灯泡实际功率相等
7．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”。下列关于“接触电阻”的判断正确的是(A)
A．接触电阻较大，它与电阻丝的其他部分串联
B．接触电阻较大，它与电阻丝的其他部分并联
C．接触电阻较小，它与电阻丝的其他部分串联
D．接触电阻较小，它与电阻丝的其他部分并联
8．如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝(R1＜R2＜R3)分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是(C)
A．a　　　　　　B．b　　　　　　C．c　　　　　D．三个相同
eq \o(\s\up7(),\s\do5(第8题图)) 　　　 eq \o(\s\up7(),\s\do5(第9题图))
9．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两个表为电流表时，R1和R2消耗的功率P1∶P2＝2∶3，当开关S1和S都闭合，甲、乙两表为电压表时，两电压表示数U甲∶U乙和R1、R2消耗的功率P1′∶P2′分别为(A)
A．5∶2　3∶2 B．2∶3　4∶9 C．5∶2　2∶3 D．2∶3　9∶4

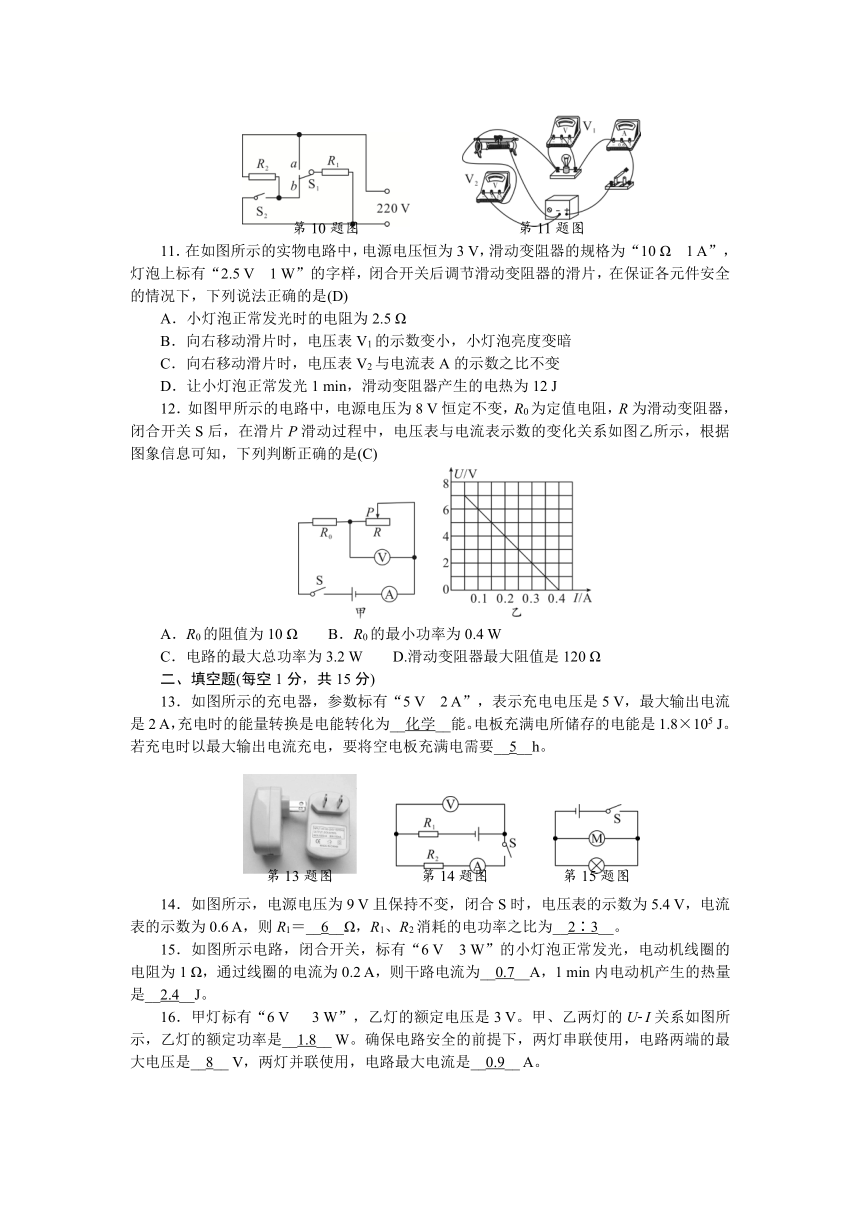

10．如图所示是某同学设计的四挡位(高温、中温、次中温、低温)电热水壶的电路图，R1和R2是两根阻值不同的电热丝(R1＜R2)，S1、S2为挡位开关(S1为单刀双掷开关)。当电热水壶处于高温挡时，下列挡位开关操作正确的是(D)
A．S1接a、S2断开 B．S1接b、S2闭合
C．S1接b、S2断开 D．S1接a、S2闭合
eq \o(\s\up7(),\s\do5(第10题图)) 　　　 eq \o(\s\up7(),\s\do5(第11题图))
11．在如图所示的实物电路中，电源电压恒为3 V，滑动变阻器的规格为“10 Ω　1 A”，灯泡上标有“2.5 V　1 W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是(D)
A．小灯泡正常发光时的电阻为2.5 Ω
B．向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗
C．向右移动滑片时，电压表V2与电流表A的示数之比不变
D．让小灯泡正常发光1 min，滑动变阻器产生的电热为12 J
12．如图甲所示的电路中，电源电压为8 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是(C)
A．R0的阻值为10 Ω B．R0的最小功率为0.4 W
C．电路的最大总功率为3.2 W D.滑动变阻器最大阻值是120 Ω
二、填空题(每空1分，共15分)
13．如图所示的充电器，参数标有“5 V　2 A”，表示充电电压是5 V，最大输出电流是2 A，充电时的能量转换是电能转化为__化学__能。电板充满电所储存的电能是1.8×105 J。若充电时以最大输出电流充电，要将空电板充满电需要__5__h。
eq \o(\s\up7(),\s\do5(第13题图)) 　　 eq \o(\s\up7(),\s\do5(第14题图)) 　　 eq \o(\s\up7(),\s\do5(第15题图))
14．如图所示，电源电压为9 V且保持不变，闭合S时，电压表的示数为5.4 V，电流表的示数为0.6 A，则R1＝__6__Ω，R1、R2消耗的电功率之比为__2∶3__。
15．如图所示电路，闭合开关，标有“6 V　3 W”的小灯泡正常发光，电动机线圈的电阻为1 Ω，通过线圈的电流为0.2 A，则干路电流为__0.7__A，1 min内电动机产生的热量是__2.4__J。
16．甲灯标有“6 V　 3 W”，乙灯的额定电压是3 V。甲、乙两灯的U I关系如图所示，乙灯的额定功率是__1.8__ W。确保电路安全的前提下，两灯串联使用，电路两端的最大电压是__8__ V，两灯并联使用，电路最大电流是__0.9__ A。
eq \o(\s\up7(),\s\do5(第16题图)) 　　 eq \o(\s\up7(),\s\do5(第17题图)) 　　 eq \o(\s\up7(),\s\do5(第18题图))
17．如图所示的电路，在移动滑动变阻器滑片的过程中，电压表示数从2 V变到4 V，电流表的示数变化了0.2 A，则电阻R1为__10__Ω，R1变化的功率为__1.2__W。
18．如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为保证电路安全，R2接入电路中的最小阻值为__2.5__Ω，R1消耗的最小功率为__0.45__W。
19．如图所示，是某种电热器的电路图，电源电压为220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温挡工作时的电功率是__2200__W，在高温挡工作1 min产生的热量是__3.96×105__J。
三、实验探究题(共26分)
20．(8分)圆圆同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观察甲、乙两图，完成下列问题。
(1)实验中通过观察两个U形管中__液面高度差__的变化来比较电流通过电阻丝产生的热量的多少。
(2)如图甲所示的装置是用来研究电流通过电阻丝产生的热量与__电阻__的关系。
(3)由图乙所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的__电流__越大，电阻产生的热量越多。
(4)该实验采取的探究方法是__控制变量法和转换法__。
21．(10分)小明同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为6 V，小灯泡额定电压为2.5 V，电阻约为10 Ω。
(1)图甲是小明同学连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法。
解：如图所示。
(2)正确连线后，闭合开关，小灯泡立即发出明亮耀眼的光，并很快熄灭，他接下来的操作是__断开开关，换用同规格的灯泡，将滑片移到最左端__。
(3)故障排除后，开始进行实验。逐步移动滑动变阻器滑片，看到如图乙所示的电压表示数，为使灯泡正常发光，应向__右__(选填“左”或“右”)端移动滑片，最后小明根据测量数据绘制了灯泡的I U图象，如图丙所示。则灯泡的额定电功率为__0.5__ W。
(4)他又找来了3个阻值分别为5 Ω、10 Ω、20 Ω的定值电阻替换小灯泡，来探究通过导体的电流与电阻的关系。实验中，控制电阻两端的电压为2 V不变，为了完成实验，他选用的滑动变阻器的阻值至少为__40__ Ω。
22．(8分)小红在测量小灯泡的电功率实验中，选用的小灯泡标有“2.5 V”字样。
(1)在图甲电路中用笔画线代替导线，将电路连接完整。
解：
(2)连接电路时，开关应处于__断开__状态。
(3)实验过程中电压表示数为2 V，为测定小灯泡的额定功率，小红应将变阻器滑片向__B__(选填“A”或“B”)端移动，同时注意观察电压表的示数变化，直到小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为__0.75__W。
(4)小红还设计出了只有电流表没有电压表时测量小灯泡电功率的方法，其电路图如图丙所示，已知R0＝5 Ω，此方案最关键的一步是必须调节变阻器滑片，使电流表A2的示数为__0.5__A时，再读出电流表A1的示数，才能算出小灯泡的额定功率。
四、计算题(共23分)
23．(9分)如图甲是一款便携式电火锅，图乙是其简化电路图。R1、R2均为电热丝，电火锅有加热和保温两个挡，加热功率为440 W，保温功率为110 W。
(1)加热挡工作时，电路中的电流是多少？
(2)电热丝R2的阻值是多少？
(3)若不计热量损失，该电火锅正常工作，把质量为0.55 kg、初温为20 ℃的水加热到100 ℃，需要多长时间？[c水＝4.2×103 J/(kg·℃)]
解：(1)电火锅正常加热时的功率P1＝440 W，由P＝UI可得，加热挡工作时电流I＝＝＝2 A　(2)由图知，当开关S1接1时，电路中只有R1，此时电路中电阻最小，由P＝可知，电路消耗的功率最大，电火锅处于加热状态，由P＝可得，R1的阻值R1＝＝＝110 Ω；当开关S1接2时，两电阻串联，此时电路中电阻最大，由P＝可知，电路消耗的功率最小，电火锅处于保温状态，则此时电路的总电阻R总＝＝＝440 Ω，电热丝R2的阻值R2＝R总－R1＝440 Ω－110 Ω＝330 Ω　(3)水吸收的热量Q吸＝c水m(t－t0)＝4.2×103 J/(kg·℃)×0.55 kg×(100 ℃－20 ℃)＝1.848×105 J，不计热量损失，则电火锅消耗的电能W＝Q吸＝1.848×105 J，由P＝可得，需要的加热时间t′＝＝＝420 s
24．(14分)如图所示电路，电源电压保持不变，灯L标有“6 V　3 W”字样，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，电压表的示数为2.4 V，电流表示数为0.3 A。灯泡灯丝电阻不随温度的变化而改变，求：
(1)滑动变阻器的最大阻值。
(2)此时灯泡的实际功率。
(3)电源电压。
(4)当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，电路的总功率。
解：(1)当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，滑动变阻器R的最大阻值和灯泡串联，电压表测R两端的电压，电流表测电路中的电流，由I＝可得，滑动变阻器的最大阻值R＝＝＝8 Ω　(2)由P＝可得，灯泡的电阻RL＝＝＝12 Ω，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，灯泡的实际功率P′L＝I2RL＝(0.3 A)2×12 Ω＝1.08 W　(3)当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，因串联电路中总电阻等于各分电阻之和，所以，电源电压U＝I(RL＋R)＝0.3 A×(12 Ω＋8 Ω)＝6 V　(4)当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，灯泡与滑动变阻器的最大阻值并联，所以，电路中的总电阻R总＝＝＝4.8 Ω，电路消耗的总功率P＝＝＝7.5 W
