人教版物理九年级下册 第二十章 第二十章复习训练课件

(共26张PPT)
人教版
第二十章　电与磁
第二十章复习训练
中考热点专练
　　　　 　　　　　 　　　　　
热点1：磁现象

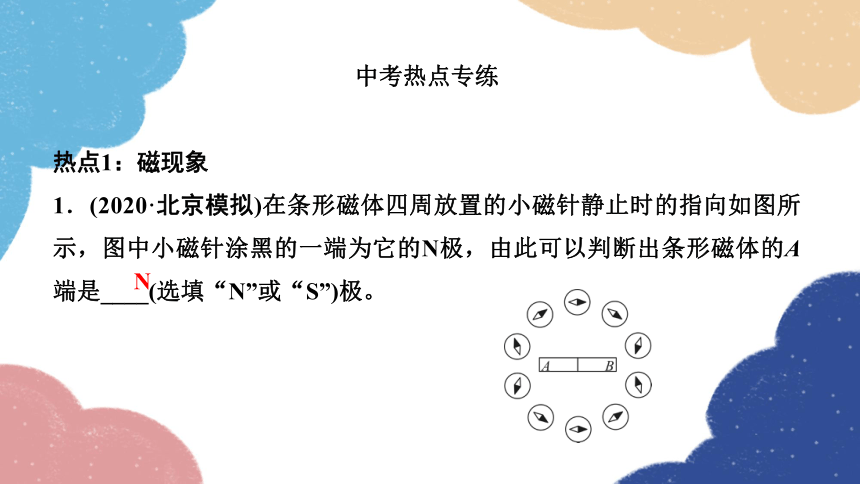

1．(2020·北京模拟)在条形磁体四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁体的A端是____(选填“N”或“S”)极。
N

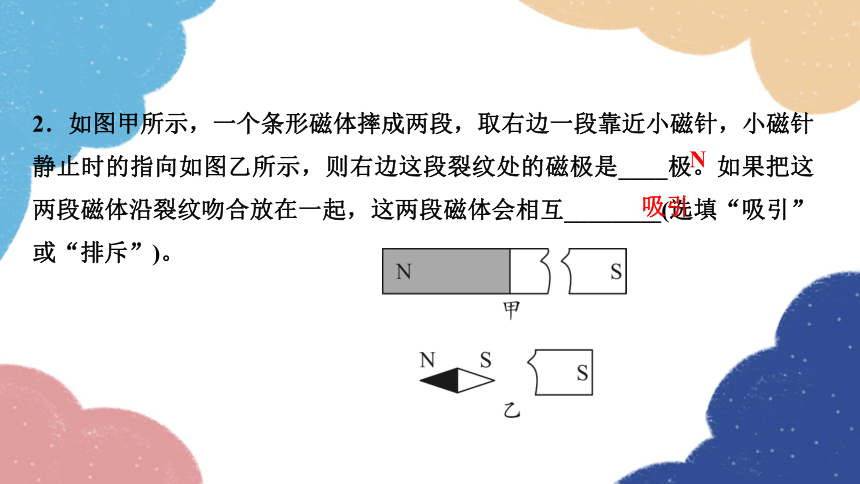

2．如图甲所示，一个条形磁体摔成两段，取右边一段靠近小磁针，小磁针静止时的指向如图乙所示，则右边这段裂纹处的磁极是____极。如果把这两段磁体沿裂纹吻合放在一起，这两段磁体会相互________(选填“吸引”或“排斥”)。
N
吸引

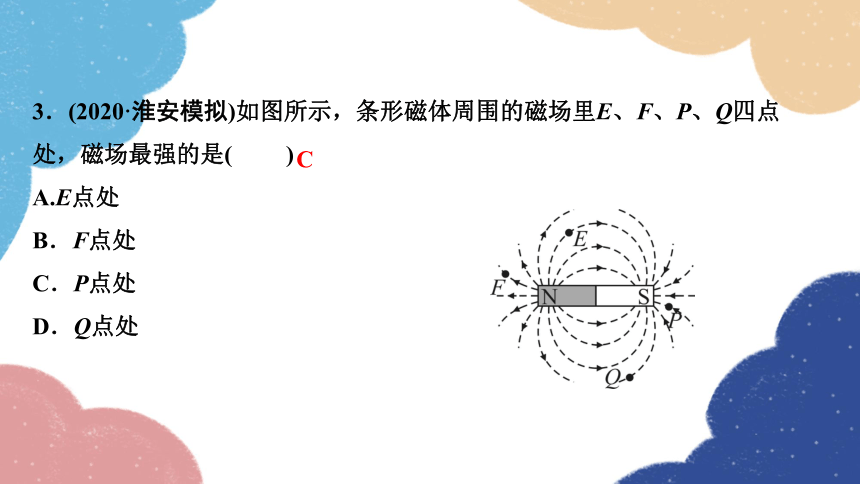

3．(2020·淮安模拟)如图所示，条形磁体周围的磁场里E、F、P、Q四点处，磁场最强的是( )
A.E点处
B．F点处
C．P点处
D．Q点处
C
热点2：电流的磁现象

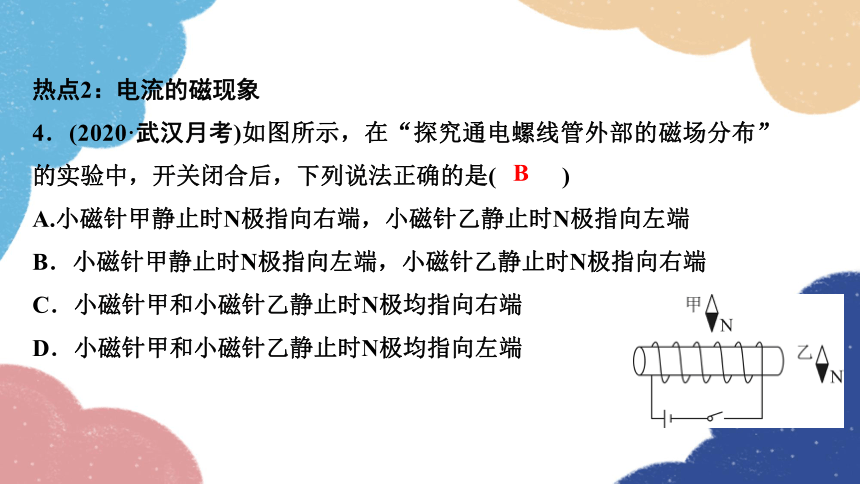

4．(2020·武汉月考)如图所示，在“探究通电螺线管外部的磁场分布”的实验中，开关闭合后，下列说法正确的是( )
A.小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
B

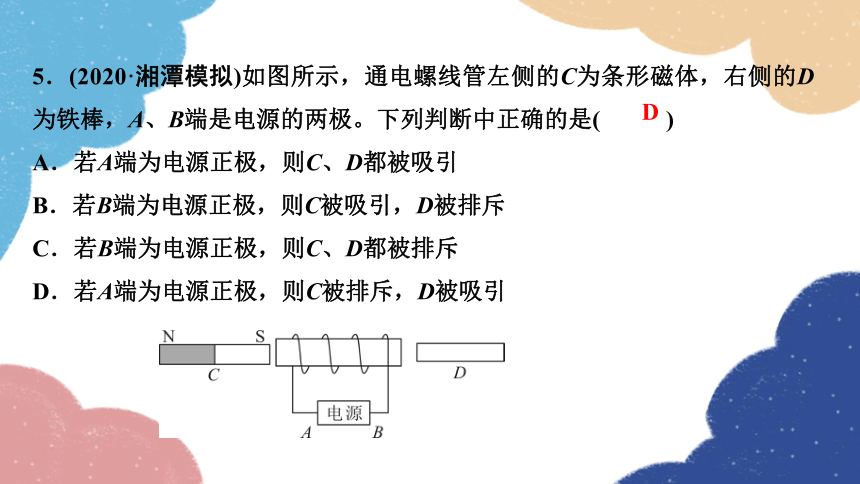

5．(2020·湘潭模拟)如图所示，通电螺线管左侧的C为条形磁体，右侧的D为铁棒，A、B端是电源的两极。下列判断中正确的是( )
A．若A端为电源正极，则C、D都被吸引
B．若B端为电源正极，则C被吸引，D被排斥
C．若B端为电源正极，则C、D都被排斥
D．若A端为电源正极，则C被排斥，D被吸引
D

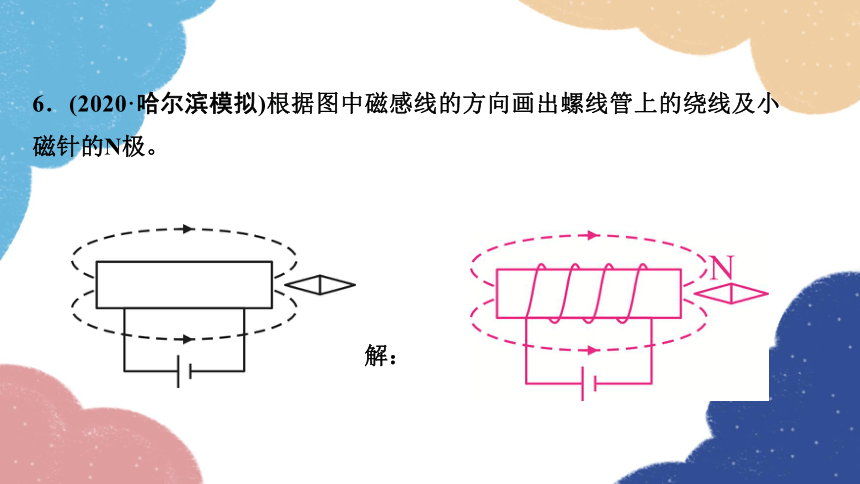

6．(2020·哈尔滨模拟)根据图中磁感线的方向画出螺线管上的绕线及小磁针的N极。
解：

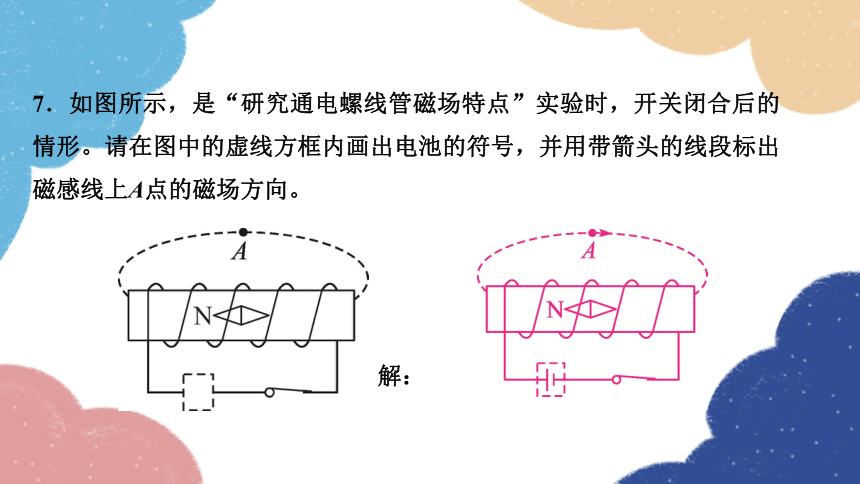

7．如图所示，是“研究通电螺线管磁场特点”实验时，开关闭合后的情形。请在图中的虚线方框内画出电池的符号，并用带箭头的线段标出磁感线上A点的磁场方向。
解：

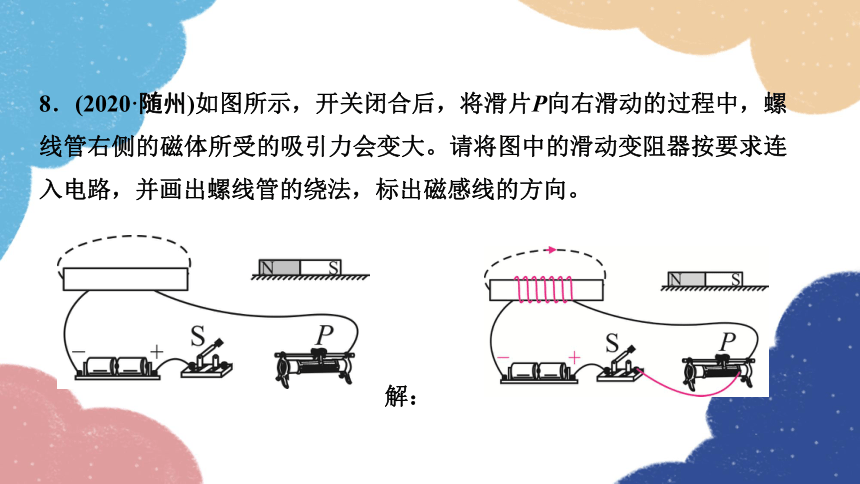

8．(2020·随州)如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。
解：
热点3：电磁铁、电磁继电器
9．(2020·衡阳改编)如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。则下列分析正确的是( )
A．电磁铁的上端为S极
B．电源左端为“＋”极
C．抽去铁芯，弹簧测力计示数增大
D．断开开关，弹簧测力计示数为零
C
10．(2020·德阳月考)在如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是( )
A．灯不亮，电铃响 B．灯不亮，电铃不响
C．灯亮，电铃不响 D．灯亮，电铃响
A
11．(2020·吉林模拟)如图所示，闭合开关S0，小磁针静止时N极指向____(选填“左”或“右”)。向左移动滑动变阻器的滑片，电磁铁的磁性________(选填“增强”或“减弱”)。
左
增强
12．如图所示是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压________，同时电磁铁磁性________，工作电路接通，灯泡发光，图中电磁铁的上端是____极。
增大
增强
S
13．(2020·遂宁)小聪给同学们表演了一个非常有趣的魔术，将装有水的玻璃杯放在木质暗盒上，杯中放入一空心铁球，如图甲所示，小聪操作暗盒上的旋钮，就能看到铁球在水中上下运动，同学们很好奇，于是小聪进行了揭秘：玻璃杯和水总重20 N，玻璃杯与暗盒接触面积为100 cm2，铁球质量60 g，体积100 cm3，玻璃杯正下方是电磁铁。闭合开关前，铁球漂浮在水面受到的浮力是____N；闭合开关后，电磁铁的上端是____极，调节暗盒上的旋钮，减小变阻器接入阻值，电流增大，电磁铁磁性_______(选填“增强”“减弱”或“不变”)，小球向下运动。电磁铁中电流I与电磁铁对小球吸引力F的关系如图乙所示(未考虑小球与电磁铁距离远近对吸引力F的影响)，当电流为____A时，小球刚好浸没于水中，此时暗盒受到杯底的压强是_______Pa。(g取10 N/kg，不考虑水的阻力)
0.6
S
增强
0.8
2100
热点4：电磁现象辨析
14．(2020·咸宁)很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响，以下器件中工作原理与此相似的是( )
A．电磁铁 B．电动机 C．扬声器 D．发电机
D
15．(2020·河南模拟)有一种充电式电动螺丝刀在工作过程中，不仅比常规的螺丝刀效率更高，还能够通过正转和反转来实现紧螺丝或松螺丝的双重功能，对此电动螺丝刀分析正确的是( )
A．电动螺丝刀中的电动机工作原理是电磁感应
B．电动螺丝刀工作时，里面用的电为交流电
C．电动螺丝刀工作时是将机械能转化为电能
D．电动螺丝刀可以通过改变电流方向来实现正、反转的调换
D
16．(2020·青岛模拟)如图所示实验与手摇发电机工作原理相同的是( )
C
热点5：电磁实验探究
17．在探究“影响电磁铁磁性强弱的因素”实验中，小明用铁钉制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)当滑动变阻器滑片向左移动时，电路中的电流_______(选填“增大”“不变”或“减小”)，电磁铁吸引大头针的个数增多，说明电流越____，电磁铁磁性越强。
(2)根据图示的情景可知，电磁铁甲的上端是____极；电磁铁____(选填“甲”或“乙”)的磁性较强，说明电流一定时，线圈匝数_______，电磁铁磁性越强；实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化，__________________。
(3)该实验用了控制变量法和_______法。
增大
大
S
乙
越多
同名磁极相互排斥
转换
18．(2020·昆明模拟)小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)实验中，通过观察______________________来判断电路中是否有感应电流。
(2)磁体不动，闭合开关，导体棒沿________(选填“上下”或“左右”)方向运动时，电流表指针会发生偏转。
(3)导体棒不动，闭合开关，磁体上下运动，电流表指针_______(选填“会”或“不会”)发生偏转。
(4)断开开关，无论磁体如何放置、导体棒怎样运动，电流表指针都不发生偏转。
(5)由此小明得出结论：闭合电路的一部分导体在磁场中做_________________运动时，导体中就会产生感应电流。
电流计指针是否偏转
左右
不会
切割磁感线
19．在“探究感应电流的产生条件”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
(1)小芳猜想可能与导体切割磁感线运动速度有关，速度越大，____能越大，转化成的电能就越多。你的猜想：还可能与_____________________有关。
(2)小芳为了验证自己的猜想，利用如图装置进行实验，使导体PQ沿直线水平向右运动(导体运动区域的磁场强弱相同)。同一次实验，应使导体做_______(选填“匀速”或“变速”)运动。下表是实验测得的数据，分析数据可得出结论：_____________________________________________。
实验次数 1 2 3 4 5 6
速度(cm/s) 1 2 3 4 5 6
电流(mA) 2.0 4.0 5.9 8.1 10.2 11.8
动
磁场强弱(合理即可)
匀速
感应电流的大小与导体切割磁感线的速度有关
(3)此实验运用的研究方法主要是_______________。
控制变量法
