人教版物理九年级下册 第十九章 第３节　安全用电课件(共18张PPT)

(共18张PPT)

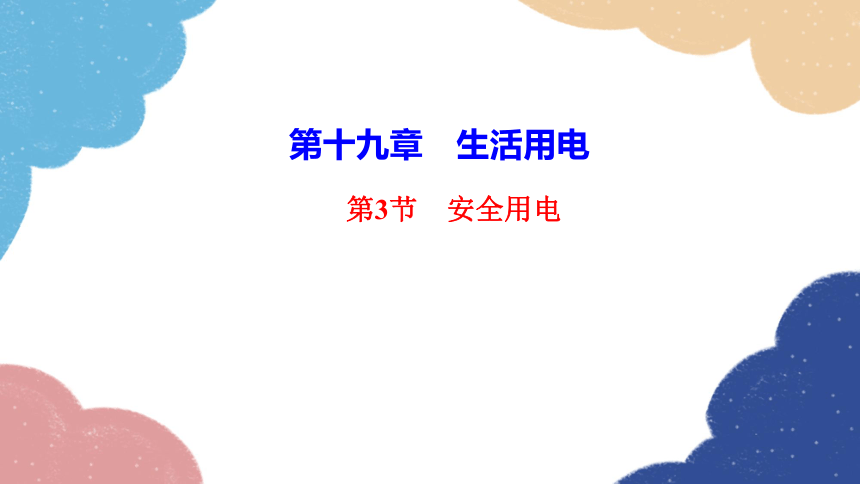

第十九章　生活用电
第3节　安全用电
知识点1：电压越高越危险
1．下列关于人体发生触电的原因解释正确的是( )
A．人体中有电流通过
B．加在人体上有电压
C．人体上积累电荷太多
D．通过人体的电流超过了一定程度
D

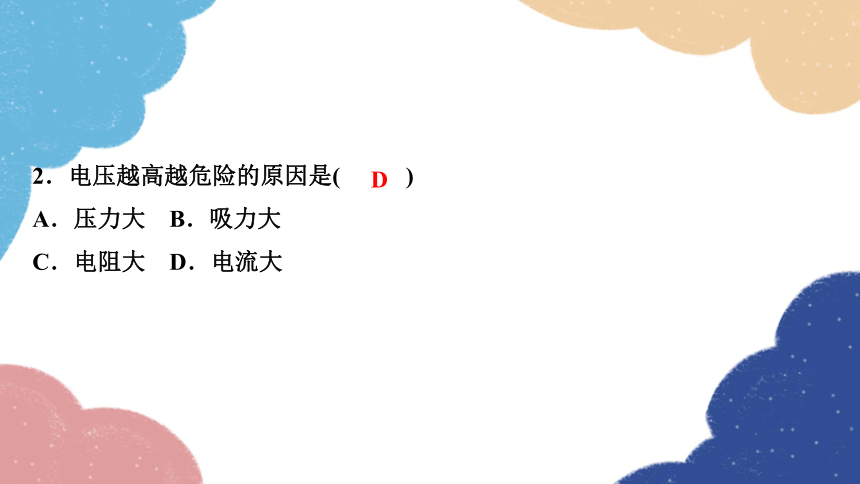

2．电压越高越危险的原因是( )
A．压力大 B．吸力大
C．电阻大 D．电流大
D
知识点2：常见的触电事故

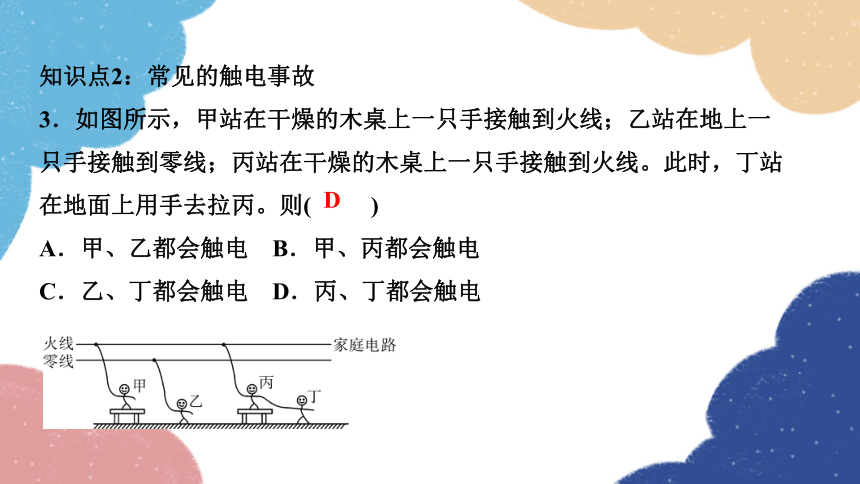

3．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则( )
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
D
4．如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为( )
A．靠近会造成跨步电压触电
B．高压线会把人吸过去
C．靠近会造成高压电弧触电
D．高压线会把人弹出去
A
知识点3：安全用电原则
5．如图所示描述的是生活中与“电”有关的现象，其中符合安全用电常识的是( )
A．用湿手按开关
B．同时使用多个大功率用电器
C．发现有人触电应先切断电源
D．冰箱外壳没有接地
C

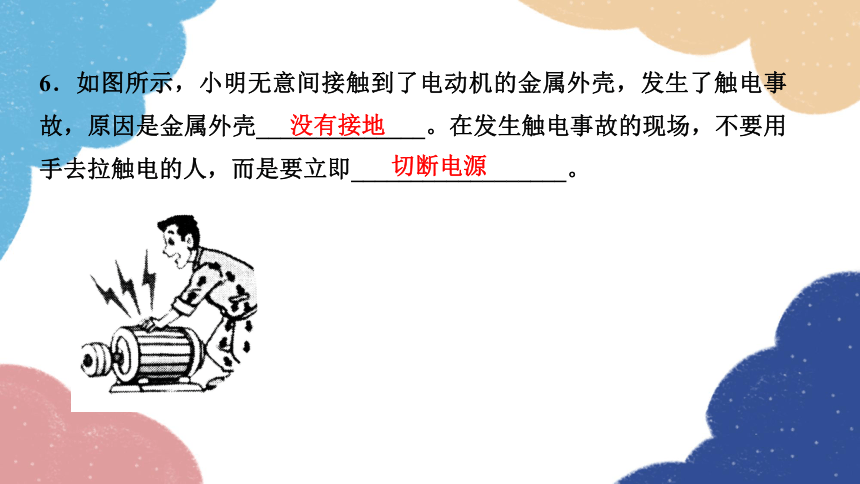

6．如图所示，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳______________。在发生触电事故的现场，不要用手去拉触电的人，而是要立即__________________。
没有接地
切断电源
知识点4：注意防雷
7．户外遇到雷雨天气时，以下做法正确的是( )
A．躲在大树下避雨
B．冒雨在运动场上踢球
C．不使用手机通话
D．撑着带金属杆的雨伞在户外行走
C
8．如图所示，我国古建筑上的屋脊中央常装有铜葫芦，其作用是____________________________。
相当于避雷针
9．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，以下选项应叫答“对”的是( )
A．雷雨天气可以站在大树下避雨
B．保险丝熔断后，可用铜丝代替接上
C．控制电灯的开关应接在零线上
D．发现有人触电，应立即断开电源开关，切断电路
D
10．关于家庭电路和安全用电，下列说法正确的是( )
A．同一个插线板可以同时插满大功率电器的插头
B．三脚插头的用电器也可插入两孔插座上工作
C．家庭电路中，各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
C
11．(易错题)对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是( )
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
B
12．电视节目中我们看到“特斯拉线圈”表演(如图所示)，表演者通过有关设备造出人工闪电，放出美妙的电火花。以下说法错误的是( )
A.表演者与“特斯拉线圈”构成了闭合回路
B．表演者是在安全电压状态下演出的
C．表演者的防护服里有金属丝，电流只是经过金属丝
D．表演时发生了电能向光能、热能的转化
B
13．雷电是大气中一种剧烈的_________现象；高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以起到________的作用。
放电
防雷
14．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯(图乙)的两脚插头插入家庭电路两孔插座(图甲)C、D中。图丙是台灯的电路图，A、B表示台灯的两插头，连接情况是A与C孔、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现的故障是__________(选填“断路”或“短路”)现象。这种插法，在断开开关情况下，站在地上的人接触台灯接点N时_______(选填“会”或“不会”)触电。
断路
会
15．(原创题)高高的输电铁塔上醒目地写着：“高压危险！切勿靠近！”可是在那上万伏甚至几十万伏的高压裸导线上，却常常站着一只又一只的鸟儿，无视禁令，毫不在乎，也丝毫没有触电的征兆。这是为什么？难道鸟儿有什么“特异功能”吗？九年级的小聪和同学们很想弄清楚其中的奥秘，于是他们首先从电力部门了解到输送2.2×105 V高压电用的钢芯铝绞导线，其横截面积为95 mm2，容许通过的最大电流为325 A；又利用所学知识计算出一段5 cm长的钢芯铝绞导线的电阻约为1.4×10－5 Ω(鸟儿两只脚之间的距离最大约为5 cm)。
(1)请你帮小聪他们算一算：当通过输电线的电流最大时，这段5 cm长的导线两端的电压。
(2)小聪和同学们进一步了解到小鸟的电阻约为10000 Ω，如果上述电压加在鸟的两爪间，通过小鸟身体的电流又是多少？
(3)小聪和同学们还从《用电安全技术》中查到了通过人体的安全电流为0.6 mA。假设鸟类的安全电流与人类相当，那么鸟儿站在高压线上有危险吗？
