数学高中苏教版苏教版必修二1.1《空间几何体--直观图画法》课件

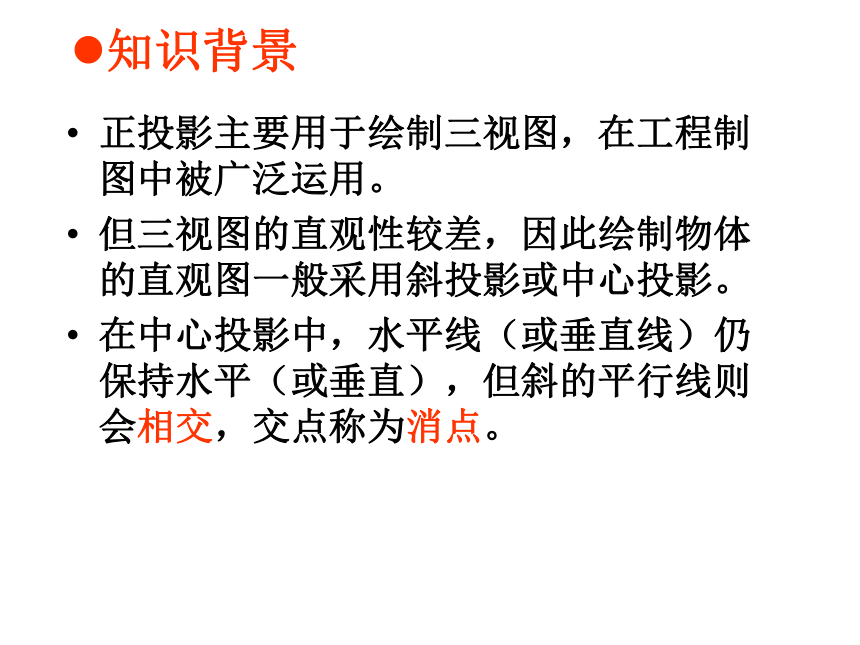

课件14张PPT。1.1.4直观图画法知识背景正投影主要用于绘制三视图，在工程制图中被广泛运用。
但三视图的直观性较差，因此绘制物体的直观图一般采用斜投影或中心投影。

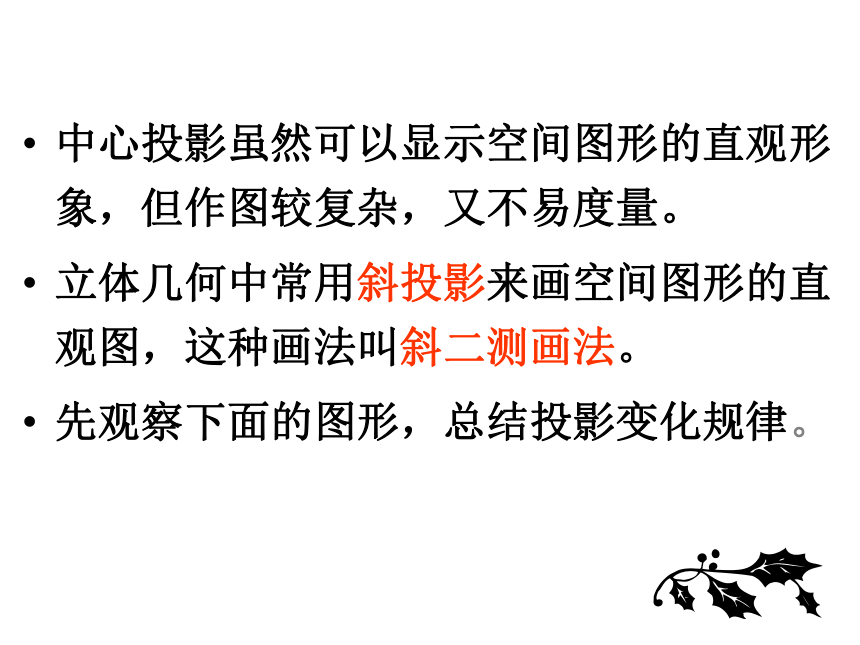

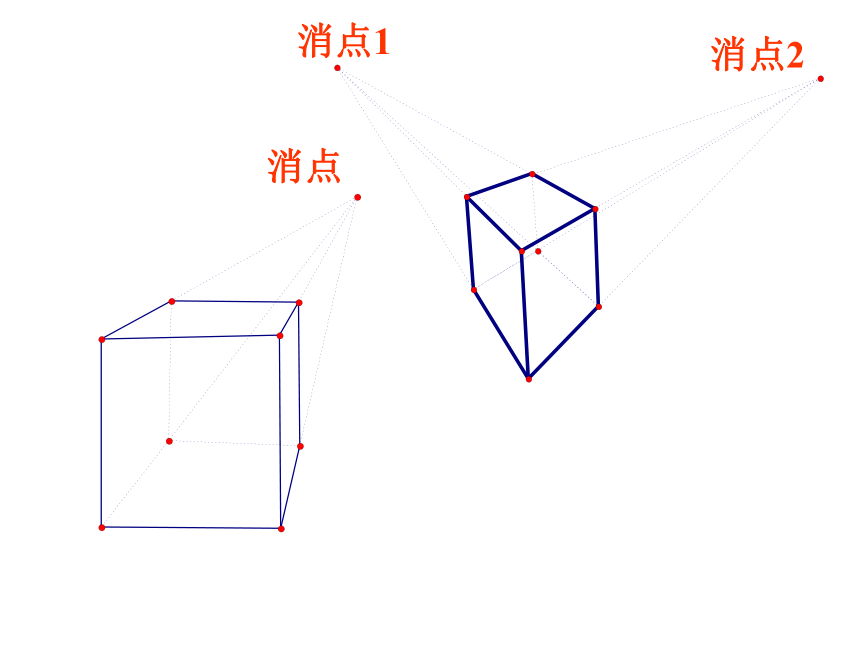

在中心投影中，水平线（或垂直线）仍保持水平（或垂直），但斜的平行线则会相交，交点称为消点。消点消点1消点2中心投影虽然可以显示空间图形的直观形象，但作图较复杂，又不易度量。
立体几何中常用斜投影来画空间图形的直观图，这种画法叫斜二测画法。

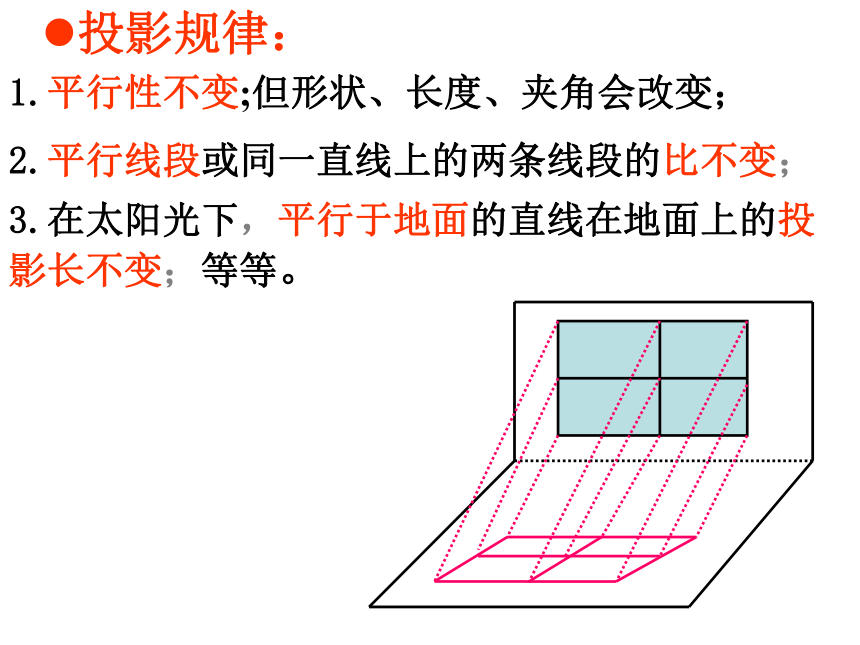

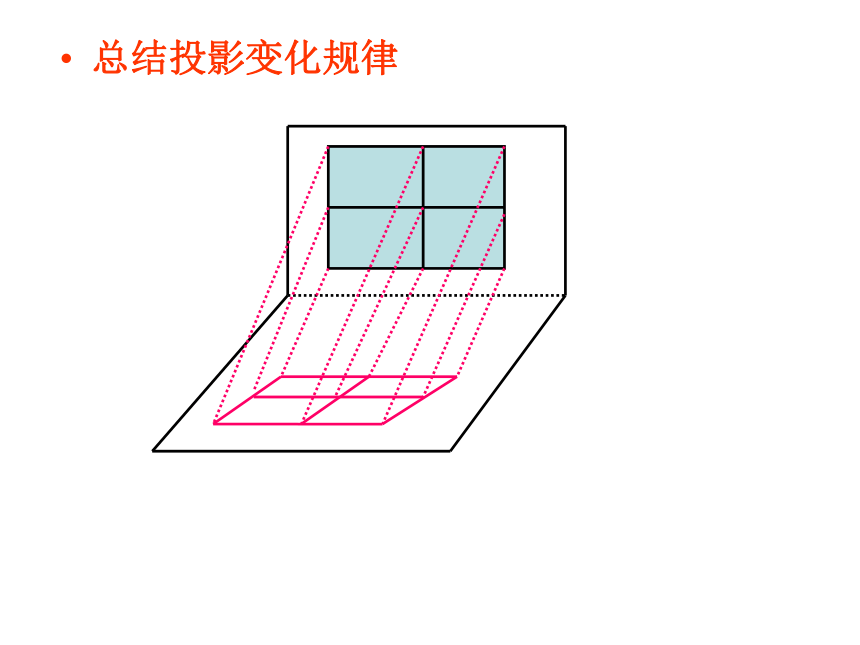

先观察下面的图形，总结投影变化规律。总结投影变化规律投影规律：1.平行性不变;但形状、长度、夹角会改变；2.平行线段或同一直线上的两条线段的比不变；3.在太阳光下，平行于地面的直线在地面上的投影长不变；等等。先讨论水平放置的平面图形的画法。建构数学A1D1N1M1B1C1F1E101y1x1例1、画水平放置的正六边形的直观图总结画法规则：2、作对应的x’轴、y’轴，夹角∠ x’o’y’=45°；3、已知图形中平行于x轴、y轴的线段，在直观图中分别画成平行于x’轴、y’轴的线段（即平行性不变）；4、已知图形中平行于x轴的线段，在直观图中保持长度不变；平行于y轴的线段，长度为原来的一半(即横不变纵拆半）。1、在已知图形中取互相垂直的轴x轴、y轴；已知直观图如何画水平放置的平面图形？斜二侧画法中如何找一般位置下的点？例2、画水平放置的圆的直观图。XOY0X’Y’数学运用xyoA′B′C′D′zA〞B〞C〞D〞例3、画棱长为2cm的正方体的直观图数学运用 例4、如图，△A′B′C′是水平放置的△ABC
的直观图，则在△ABC的三边及中线AD中，哪一条
线段最长。数学运用巩固训练1、判断：
（1）水平放置的正方形的直观图可能是梯形；
（2）两条相交直线的直观图可能是平行直线；
（×）（×）2、课本P16练习1—3回顾反思斜二测画法的规则关键是：
“平行性不变；横不变纵半”。谢 谢 再 见
